BEDIENUNGSANLEITUNG WS 1704 ADE

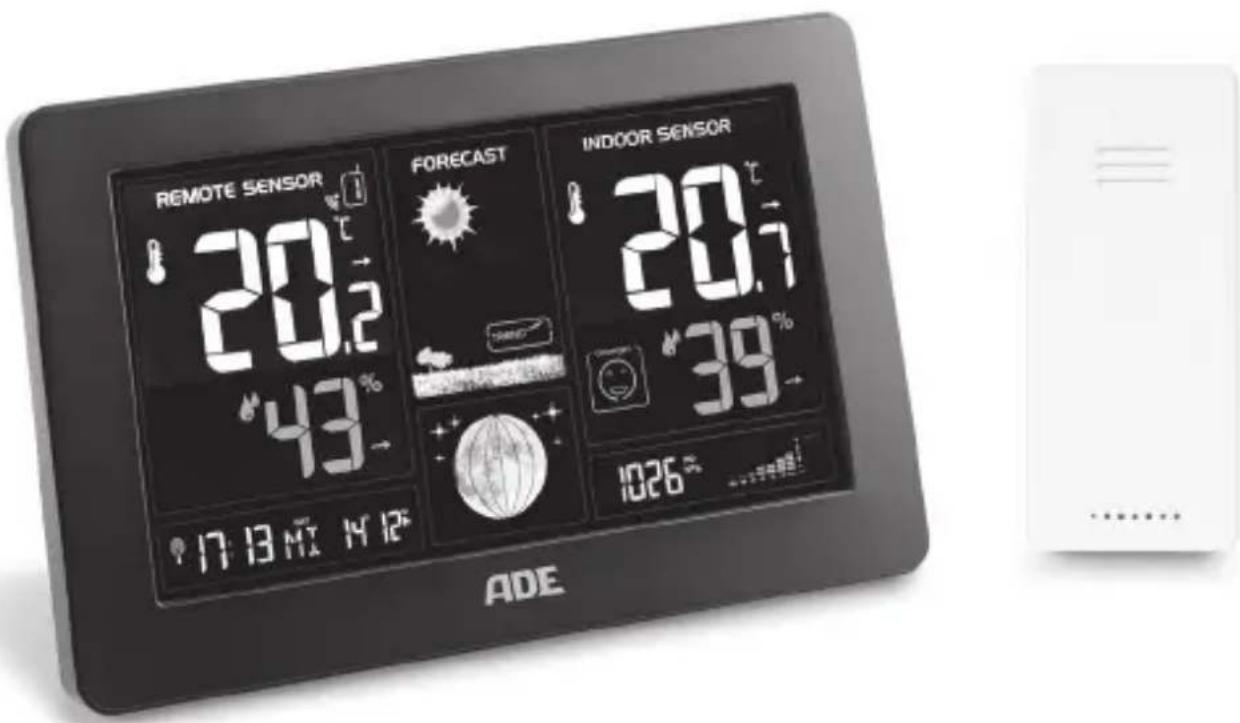

Wetterstation mit DCF-Funkuhr und Funk-Außensor

Weather Station with Wireless DCF Clock and Outdoor Sensor | Estación meteorológica con reloj radio controlado DCF y sensor exterior inalámbrico | Station météo avec horloge radio-pilotée à signal DCF et capteur radio extérieur | Stazione meteo con orario radio DCF e sensore radio esterno | Stacja pogodowa z zegarem sterowanym sygnałem radiowym DCF i radiowym czujnikiem zewnętrznym

REMOTE SENSOR 20.2 43% 17:13 M2 14 12° FORECAST INDOCR SENSOR 20.7 39° 1026° ADE

Bedienungsanleitung

WS 1704

Operating Instructions | Instrucciones de operación Mode d'emploi | Istruzioni per l'uso | Instrukcja obsługi

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Mit dieser Wetterstation haben Sie unterschiedlichste Wetter- und Temperaturdaten immer im Blick. Die langjährige Erfahrung der Marke ADE stellt eine technisch hohen Standard und bewährte Qualität sicher.

Wir wünschen Ihnen viel Freude und Erfolg beim Überwachen und Einsehen der Wetterdaten.

Ihr ADE Team

Lieferumfang

• Wetterstation bestehen aus:
  -Basisstation
  -Funk-Außensor
• Netzadapter für Basisstation
• Batterien:
  -2 x LR6 (AA) für Basisstation
  -2 x LR03 (AAA) / 1,5 V für Funk-Außensor
• Bedienungsanleitung

IM_Web_WS1704_201803_V2

Inhaltsverzeichnis

Lieferumfang 2

Allgemeines....5

Bestimmungsgemäßer Gebrauch......6

Sicherheit ....6

Das bietet die Funkwetterstation....11

Basistation....12

Frontansicht....12

Rückansicht 13

Seitenansicht (Bedientasten) 14

Funk-Außensor.... 16

Inbetriebnahme....17

Funk-Außensor....17

Basisstation.... 18

Funkempfang starten 19

Checkliste bei fehlender Datenanzeige im Display 20

Uhrzeit und Datum manuell einstellen......21

Funkempfang manuell starten 22

Standort wählen 23

Weitere Funksensoren nutzen 25

Über den Zeitzeichensender DCF77 27

Display-Anzeige der Basistation 28

Uhrzeit- und Kalenderanzeige 28

Wetterdaten 29

Wettervorhersage und Wettertrend....30

Temperatur- und Luftfeuchtigkeitstrend...... 31

Luftdruckanzeige 32

Mondphasenanzeige 32

Wohlfühlindikator....33

Gespeicherte Wetterdaten 33

Temperatur- und Frostalarm 34

Wecken....36

Weckzeit einstellen 36

Weckfunktion ein- und ausschalten 36

Geweckt werden 36

Sonstige Funktionen.... 37

Display-Beleuchtung 37

Ladefunktion über USB....38

Maßeinheit der Temperatur ändern....38

Zwischen Sommer- und Winterzeit umschalten ..38

Batteriewechsel-Anzeige 38

Reinigen 39

Störung / Abhilfe 39

Technischen Daten 41

Konformitätserklärung 42

Garantie 43

Entsorgen 43

Über diese Anleitung

Diese Bedienungsanleitung beschreibt den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Anleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Artikel führen.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNUNG warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

-Ziehen Sie die Schutzfolie vom Display.

Bestimmungsgemäßer Gebrauch

• Die Wetterstation - bestehend aus Basisstation und Funk-Außensensor - zeigt unterschiedliche Wetterdaten (Luftdruck, Temperatur etc.) aus der näheren Umgebung an. Aus den gemessenen Wetterdaten ermittelt die Wetterstation eine Wettervorhersage.
• Die Wetterstation zeigt außerdem Datum, Uhrzeit und Mondphasen an und verfügt zusätzlich über eine Weckfunktion.
• Für die gewerbliche Nutzung in der Wettervorhersage oder in der Wetterdaten-Messung ist die Wetterstation ungeeignet.

Sicherheit

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

- Das Gerät und der Netzadapter sind von Kindern jünger als 8 Jahren fernzuhalten.

- Reinigung und Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.

- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

- Funkwetterstation und Netzadapter dürfen nicht in Wasser oder andere Flüssigkeiten getaucht werden. Stromschlaggefahr! Benutzen Sie die Basisstation der Funkwetterstation daher auch nicht in der Nähe von Feuchtquellen wie z. B. einem Waschbecken.

- Verwenden Sie nur den mitgelieferten Netzadapter und ersetzen Sie ihn nur durch den gleichen Typ. Der Netzadapter darf nur in trockenen Innenräumen verwendet werden und muss vor Feuchtigkeit geschützt werden.

Gefahr für Kinder

- Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Wetterstation, Funk-Außensor und Batterien deshalb für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

- Halten Sie Kinder von Verpackungsmaterial und den zum Lieferumfang gehörenden Kleinteilen fern. Bei Verschlucken besteht Erstickungsgefahr.

Gefahr durch Elektrizität (bei Verwendung des Netzadapters)

- Schließen Sie das Gerät an eine ordnungsgemäß installierte Steckdose an, deren Spannung den „Technischen Daten“ entspricht.

- Achten Sie darauf, dass die Steckdose gut zugänglich ist, damit Sie im Bedarfsfall schnell den Netzadapter ziehen können.

- Benutzen Sie die Funkwetterstation nicht, wenn Netzadapter oder Netzadapterkabel beschädigt sind.

- Decken Sie den Netzadapter nicht durch Vorhänge, Zeitungen etc. ab und sorgen Sie für ausreichende Belüftung. Der Netzadapter kann heiß werden.

- Wickeln Sie das Netzadapterkabel vor dem Anschluss vollständig ab. Achten Sie dabei darauf, dass das Kabel nicht durch scharfe Kanten oder heiße Gegenstände beschädigt wird.

- Ziehen Sie den Netzadapter aus der Steckdose:

–bevor Sie die Funkwetterstation reinigen,
-wenn während des Betriebs offensichtlich eine Störung auftritt, bei Gewitter.
-Ziehen Sie dabei immer am Netzstecker, nicht am Kabel.

- Nehmen Sie keine Veränderungen am Artikel oder am Anschlusskabel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen, da nicht fachgerecht reparierte Geräte eine Gefährdung für den Benutzer darstellen.

- Ersetzen Sie nicht das Netzadapterkabel. Bei Beschädigung des Kabels oder des Netzadapters muss dieser entsorgt und durch einen Netzadapter des gleichen Typs ersetzt werden.

Gefahr von Verletzungen

- Achtung: Explosionsgefahr bei unsachgemäßem Umgang mit Batterien. Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden.

- Vermeiden Sie den Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten. Bei Kontakt müssen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

Hinweis von Sachschäden

- Schützen Sie Basisstation und Außensensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.

- Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf.

- Der Funk-Außensor ist gegen Feuchtigkeit geschützt, muss aber vor direkter Nässeeinwirkung, z. B. Regen, geschützt werden.

- Nehmen Sie die Batterien aus Basisstation und Außensor heraus, wenn diese verbraucht sind oder wenn Sie die Wetterstation länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.

- Setzen Sie Batterien keinen extremen Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr!

- Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen.

- Tauschen Sie immer alle Batterien in der Basisstation oder im Funk-Außensor gleichzeitig aus.

- Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander.

- Nehmen Sie keine Veränderungen an dem Gerät vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen und beachten Sie die Garantiebedingungen.

- Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. ä., um die Wetterstation zu reinigen. Hierbei könnten die Oberflächen zerkratzen.

Wetterstation

• Großes, übersichtliches LED-Farbdisplay
• Genaue Uhrzeit durch den Empfang des Zeitzeichensenders DCF77 (manuelle Zeiteinstellung möglich)
  ■ 12- oder 24-Stunden-Anzeige
• Ewiger Kalender mit Datums- und Tagesanzeige
• Innen- und Außentemperaturanzeige in °C/°F
• Innen- und Außen-Luftfeuchtigkeitsanzeige in Prozent
• Alarm bei zu hoher und/oder zu niedriger Außentemperatur wobei Ober- und Untergrenze selbst festgelegt werden können
• Wettertrend- und Temperaturtrend-Anzeige
• Luftdruckanzeige mit 24-Stunden-Historie
• Memoryfunktion für Max- und Min-Werte bzgl. Temperatur und Luftfeuchtigkeit
• Animierte Symbole für die Wettervorhersage
• Mondphasenanzeige
  Wohlfühlindikator
• Weckfunktion
• USB-Ladefunktion für Smartphones, MP3-Player o. ä.
• Batterie- und Netzbetrieb möglich (Basisstation)

Funk-Außensor

- Reichweite bis zu 60 Metern (in freiem Gelände)

Basistation

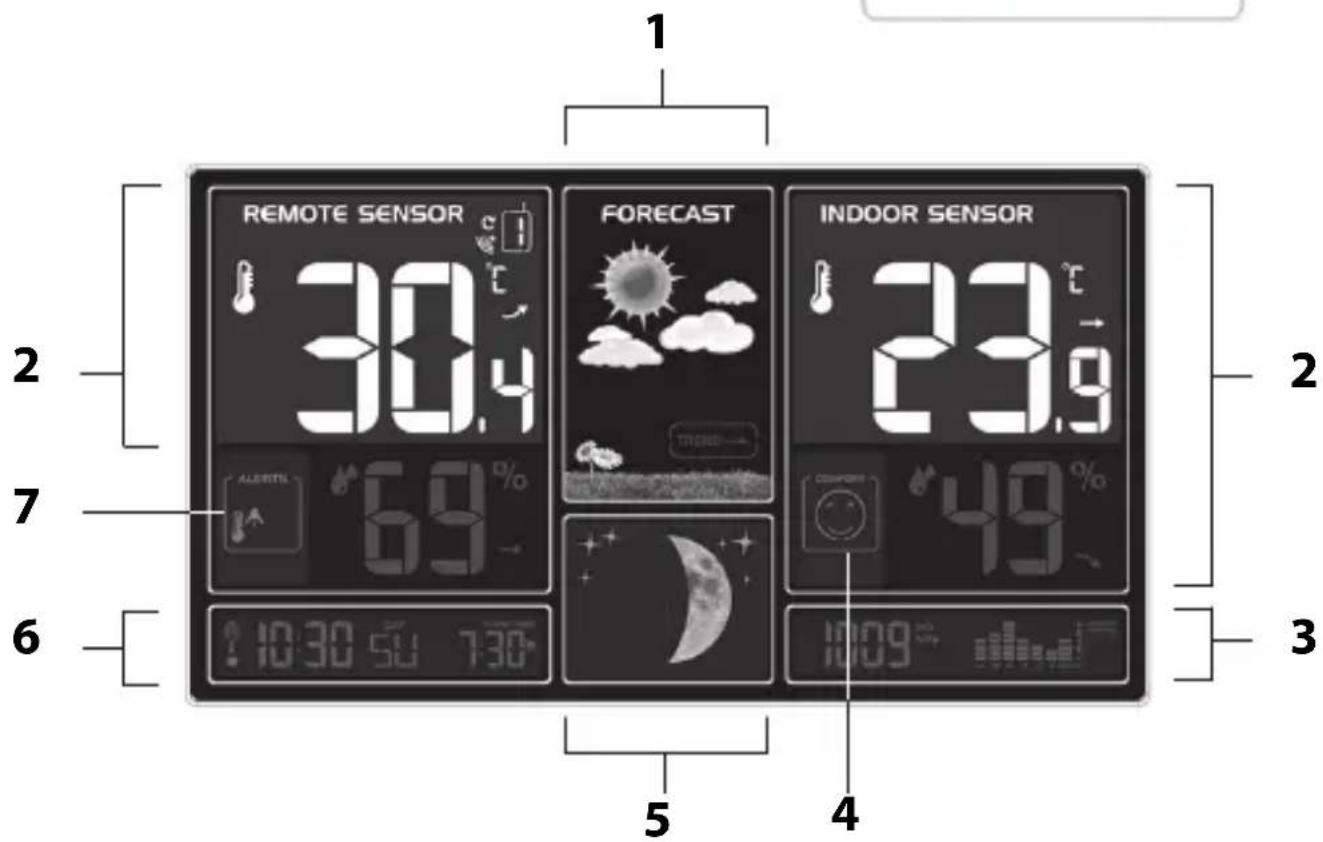

Frontansicht

JANETHA SENSOR 30.4 6.9 23.9 JANETHA SENSOR 12.30/2017 1:00

REMOTE SENSOR 30.4 FORECAST 23.9 INDOOR SENSOR 1 2 7 6 10:30 5:0 7:30 5 4 3

1 siehe „Wettervorhersage und Wettertrend“

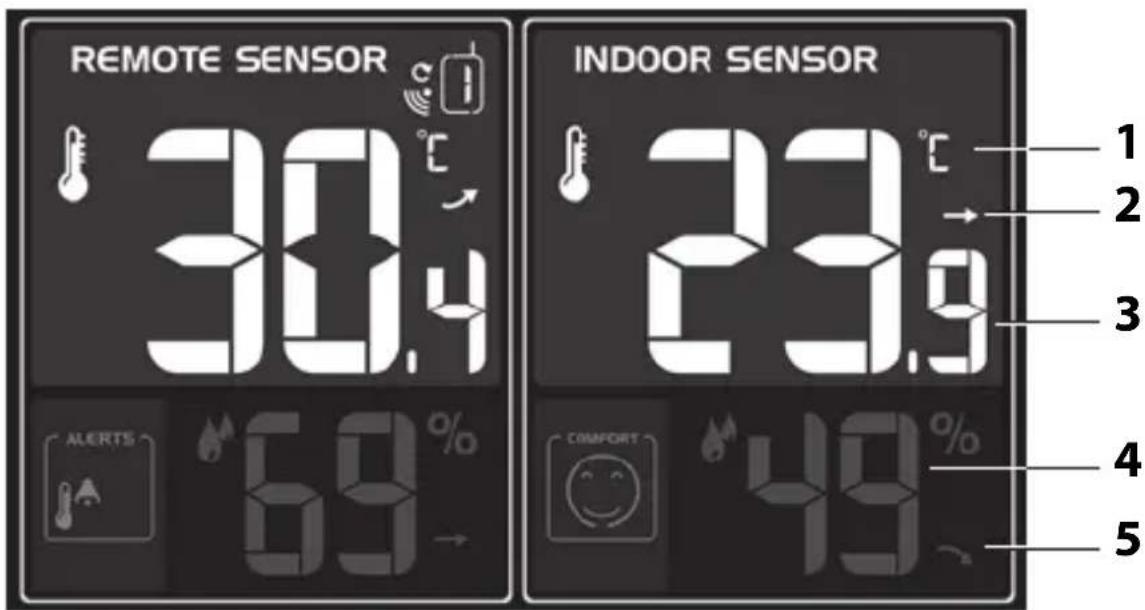

2 siehe „Wetterdaten“

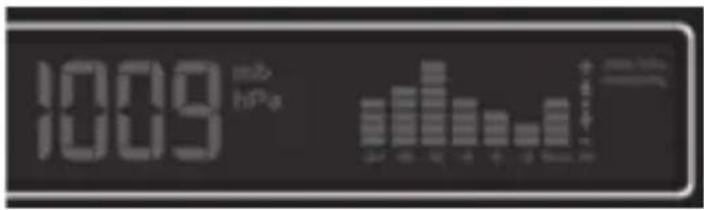

3 siehe „Luftdruckanzeige“
4 siehe „Wohlfühlindikator“
5 siehe „Mondphasenanzeige“

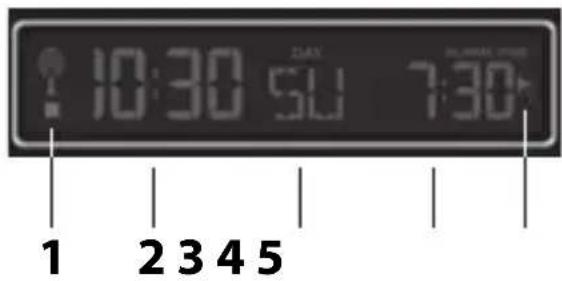

6 siehe „Uhrzeit- und Kalenderanzeige“
7 siehe „Temperatur- und Frostalarm“

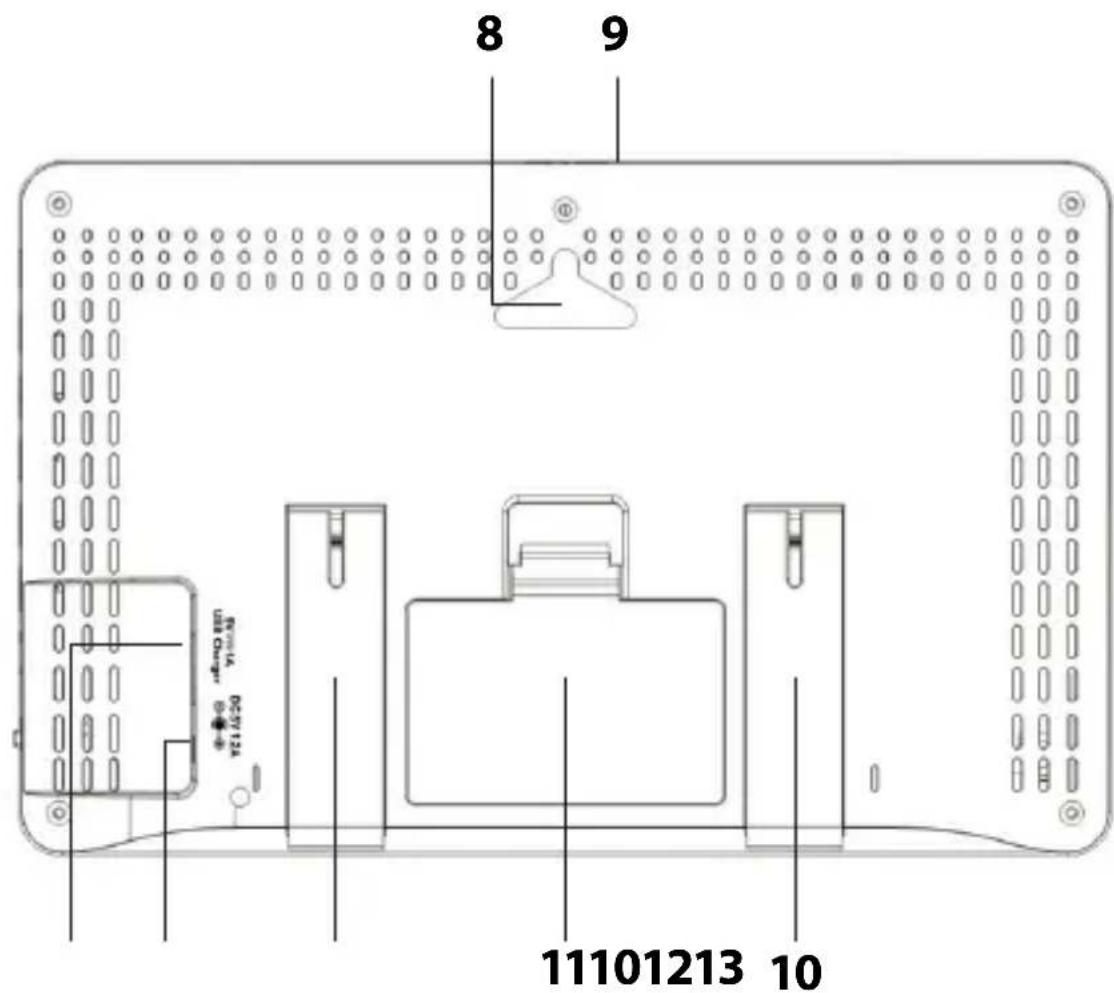

Rückansicht

8 9 11101213 10

8 Aufhänge-Öse
9 Sensorfeld / z ^z

• Displaybeleuchtung einschalten
• Weckwiederholfunktion aktivieren

10 ausklappbarer Standfuß
11 Batteriefach (2x LR6, 1,5 V)
12 Anschlussbuchse DC 5V 1.2A für Netzadapter
13 Anschlussbuchse USB für externes Aufladen (Smartphone, MP3-Player etc.)

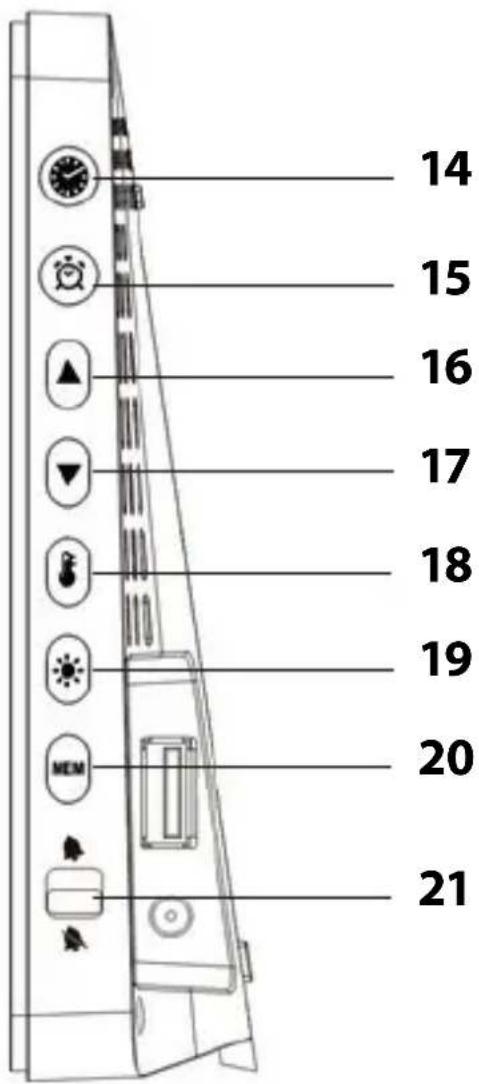

Seitenansicht (Bedientasten)

14 15 16 17 18 19 20 21

14 Taste

• manuellen Einstellmodus aktivieren
• vorgenommene Einstellung speichern
• zwischen Sekunden- und Datumsanzeige wechseln

15 Taste

• Weckzeit einstellen
• zwischen Weckzeit und Datumsanzeige wechseln

16 Taste

• Werte einstellen (erhöhen)
• zwischen °C und °F wechseln
• Funkempfang zum Zeitzeichensender manuell starten/unterbrechen

17 Taste

• Werte einstellen (verringern)
• Werte der einzelnen Funk-Außensensoren abrufen
• Funkempfang zum Funk-Außensor manuell starten

18 Taste

• Temperaturalarm aktivieren
• Temperaturgrenzen für Températuralarm einstellen

19 Taste

• Displayhelligkeit einstellen (5 Stufen)
• Maßeinheit des Luftdrucks ändern

20 Taste MEM

- Gespeicherte MIN/MAX-Werte anzeigen/löschen

21 Taste ON/OFF

- Weckalarm ein- und ausschalten

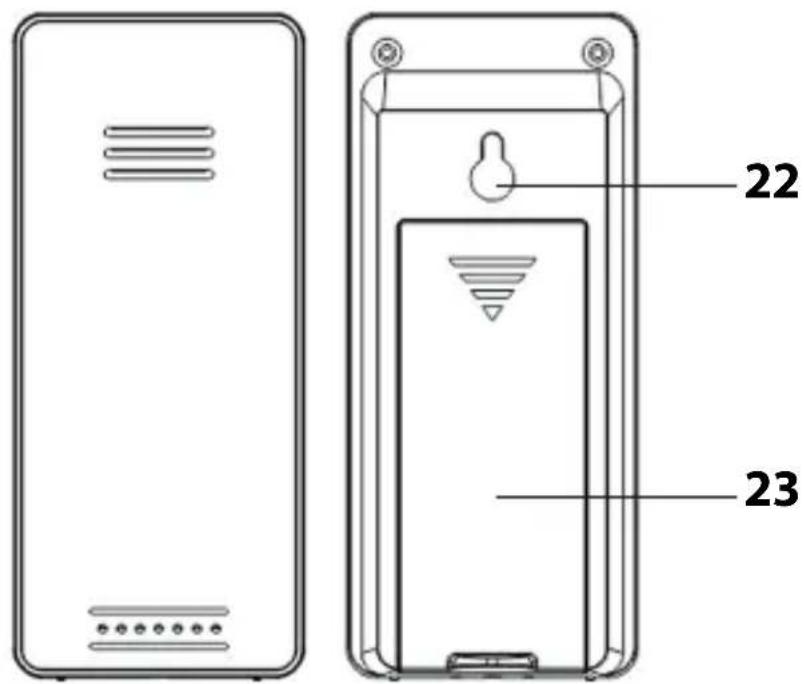

22 23

22 Aufhänge-Öse
23 Batteriefach (2x LR03, 1,5 V)

Inbetriebnahme

• Gehen Sie in der aufgeführten Reihenfolge vor und legen Sie zuerst die Batterien in den Funk-Außensor. Nur so kann die Wetterstation einwandfrei funktionieren.
• Verwenden Sie keine Akkus, da diese eine zu geringe Spannung haben (nur 1,2 V statt 1,5 V). Das beeinflusst unter anderem die Messgenauigkeit.
• Verwenden Sie möglichst Alkaline-Batterien statt Zinkkohle-Batterien. Alkaline-Batterien halten länger, besonders bei niedrigen Außentemperaturen.

Funk-Außensor

1. Entfernen Sie die Batteriefach-Abdeckung auf der Rückseite des Außensensors, indem Sie mit etwas Kraft auf den aufgedruckten Pfeil drücken. Schieben Sie die Batteriefach-Abdeckung in Pfeilrichtung weg vom Außensensor.
2. Legen Sie 2 Batterien des Typs LR03 (AAA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. Beachten Sie die richtige Polarität der Batterien (+/-).
3. Schieben Sie die Batteriefach-Abdeckung wieder in den Außensor.

Basisstation

Sie können die Funkwetterstation mit dem Netzadapter oder mit Batterien betreiben.

Ist die Funkwetterstation mit einer Steckdose verbunden, erfolgt der Betrieb über das Stromnetz, auch wenn Batterien im Gerät eingelegt sind. Entfernen Sie entladene Batterien aus dem Batteriefach, da diese auslaufen können.

HINWEIS vor Sachschaden

- Verwenden Sie ausschließlich den zum Lieferumfang gehörenden Netzadapter für den Betrieb über das Stromnetz.

Strombetrieb

1. Stecken Sie den Stecker des mitgelieferten Netzadapters in die Anschlussbuchse DC 5V 1.2A der Basistation.
2. Stecken Sie den Netzadapter in eine Steckdose deren Netzspannung den „Technischen Daten“ entspricht.
3. Warten Sie ca. 30 Minuten. Diese Zeit benötigt die Basisstation, um alle Wetterdaten zu sammeln und Funksignale vom Zeitzeichensender zu erhalten.

Batteriebetrieb

1. Drücken Sie die Verschlusslasche etwas in Richtung Batteriefachdeckel und nehmen Sie den Batteriefachdeckel ab.

2. Legen Sie 2 Batterien des Typs LR6 (AA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. Achten Sie auf die richtige Polarität (+/-).

3. Setzen Sie den Batteriefachdeckel wieder auf.

4. Warten Sie ca. 30 Minuten. Diese Zeit benötigt die Basisstation, um alle Wetterdaten zu sammeln und Funksignale vom Zeitzeichensender zu erhalten.

Funkempfang starten

Wenn die Basisstation mit Strom versorgt wird, werden für einen kurzen Moment sämtliche Anzeigen im Display eingeblendet. Außerdem wird das Display kurz beleuchtet und ein Piepton ertönt.

Danach schaltet das Gerät auf Empfang, wobei die Funkwellen-Anzahl die Qualität des Empfangs anzeigt: Je mehr Funkwellen im Display angezeigt werden, desto besser ist der Empfang.

Während des Funkempfangs zum Zeitzeichensenders sind alle Tasten deaktiviert (bis auf ▲).

Sobald die Signale vom Zeitzeichensender und Funk-Außensor in ausreichender Stärke empfangen wurden, werden im Display die jeweiligen Daten dauerhaft angezeigt.

Zeitzeichen-Sender:▪	Uhrzeit und Datum▪ Funkturm-Symbol
Funk-Außensor:▪	Außen-Temperatur▪ Luftfeuchtigkeit
Basisstation:▪ Innen-Temperatur▪ Luftfeuchtigkeit

Die Wetterstation schaltet ab sofort mehrmals in jeder Nacht automatisch auf Empfang. Dabei wird die angezeigte Zeit mit der vom Zeitzeichen-Sender empfangenen verglichen und ggf. korrigiert.

Wurde kein ausreichend starkes Signal empfangen, bricht die Basisstation nach einigen Minuten den Empfangsvorgang ab und das Funkturm-Symbol erlöscht. Der Empfangsvorgang wird zu einem späteren Zeitpunkt neu gestartet.

Die Uhrzeit läuft in diesem Fall (ausgehend von der Startzeit „00:00“) normal weiter.

Die Daten vom Funk-Außensor werden fortlaufend mehrere Male pro Minute übertragen.

Checkliste bei fehlender Datenanzeige im Display

Keine Datenanzeige vom Zeitzeichensender

1. Prüfen Sie, ob der Standort der Basisstation geeignet ist, siehe „Standort wählen“.

2. Starten Sie Empfangsvorgang nochmals manuell, siehe „Funkempfang manuell starten“.

3. Warten Sie ab, bis die Basisstation zu einem späteren Zeitpunkt automatisch wieder auf Empfang schaltet. In den Nachtstunden ist der Empfang meistens besser.

4. Nehmen Sie die Einstellungen manuell vor, wenn an Ihrem Standort der Empfang nicht möglich ist, siehe „Uhrzeit und Datum manuell einstellen“.

Keine Datenanzeige vom Funk-Außensor

1. Prüfen Sie, ob Sie die Batterien richtig herum einge-legt haben.

2. Prüfen Sie, ob der Standort des Funk-Außensensors geeignet ist, siehe „Standort wählen“.

3. Halten Sie Taste ▼gedrückt, um den Funkempfang zum Außensor manuell zu starten.

Uhrzeit und Datum manuell einstellen

Wenn zwischen zwei Tastendrücken mehr als ca. 20 Sekunden liegen, wird der Einstellvorgang automatisch beendet und Sie müssen ihn wiederholen.

1. Halten Sie die Taste 🚙 gedrückt, bis im Display die Anzeige für das 12- und 24-Stunden-Uhrzeitformat blinkt.
2. Stellen Sie mit den Tasten ▲ oder ▼ das gewünschte Zeitformat ein („12 Hr“ oder „24 Hr“).
3. Drücken Sie 🚙, um die Einstellung zu speichern. Im Display „00“.

4. Wählen Sie mit den Tasten ▲ oder ▼Zeitzone aus, in der Sie sich befinden (für die meisten Länder in Europa ist „00“ die richtige Einstellung).

5. Gehen Sie weiter vor, wie vorstehend beschrieben:

-Drücken Sie die Taste ▲ oder ▼um den gewünschten Wert einzustellen.

-Drücken Sie jeweils ⚙, um die gemachte Einstellung zu speichern.

1. Führen Sie nachfolgend folgende Einstellungen durch:

-Stundenzeit
-Minutenzeit
-Datumsformat (Tag/Monat oder Monat/Tag)
-Jahr
-Monat
-Tag
-Sprache (bezieht sich ausschließlich auf die Anzeige des Wochentages)

1. Drücken Sie abschließend ⚙, um den Vorgang zu beenden.

Funkempfang manuell starten

Wird das nebenstehende Funksignal-Symbol nicht mehr angezeigt, werden die Funksignale des Zeitzeichen-Senders nicht mehr empfangen. Die Uhrzeit-Anzeige läuft dennoch präzise weiter.

-Halten Sie die Taste ▲ gedrückt, bis das Funksignal-Symbol wieder angezeigt wird. Dadurch wird der Funkempfang manuell gestartet.

Beachten Sie:

- War der Empfang nicht erfolgreich, wird das Empfangs-Symbol nach einigen Minuten ausgeblendet

und die Uhrzeit im Display läuft normal weiter.

- Bei erfolgreichem Empfang stellt sich die Basisstation auf die Uhrzeit des Zeitzeichen-Senders ein. Haben Sie bereits manuelle Zeit- und Datumseinstellungen vorgenommen, werden diese automatisch angepasst.

Standort wählen

HINWEIS vor Sachschaden

• Schützen Sie Basisstation und Funksensor vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.
• Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf. Der Funksensor ist gegen Feuchtigkeit geschützt, muss aber vor direkter Nässeeinwirkung, z. B. Regen, geschützt werden.

Funkempfang zwischen Basisstation und Funk-Außensor

• Der maximale Abstand zwischen Basisstation und Funksensor darf 60 Meter betragen. Diese Reichweite ist aber nur bei „direktem Sichtkontakt“ möglich.
• Abschirmende Baumaterialien wie z. B. Stahlbeton reduzieren oder verhindern den Funkempfang zwischen Basisstation und Außensor.
• Geräte wie Fernseher, schnurlose Telefone, Computer und Leuchtstoffröhren können den Funkempfang ebenfalls stören.

- Stellen Sie Basisstation und Außensensor nicht direkt auf den Boden. Dies schränkt die Reichweite ein.

- Bei niedrigen Temperaturen im Winter kann die Leistung der Außensor-Batterien deutlich abfallen. Dies vermindert die Sendereichweite.

Funkempfang zwischen Basisstation und Zeitzeichensender

• Halten Sie Abstand zu Fernsehgeräten, Computern und Monitoren. Auch Basisstationen von schnurlosen Telefonen sollten sich nicht in unmittelbarer Nähe der Wetterstation befinden.
• Während der Nachtstunden ist der Empfang meistens besser. Falls die Basisstation tagsüber keinen Empfang hatte, kann es gut sein, dass das Signal in den Nachtstunden sofort und in voller Stärke empfangen wird.
• Abhängig von Ihrem Standort kann es im seltenen Einzelfall vorkommen, dass die Basisstation Signale von einem anderen Zeitzeichen-Sender empfängt oder sogar abwechselnd von zwei Zeitzeichen-Sendern. Das ist kein Gerätefehler. Wechseln Sie in diesem Fall den Standort der Basisstation.
• Das Wetter, z. B. ein starkes Gewitter, kann Empfangsstörungen verursachen.
• Es kann gelegentlich zu kurzzeitigen Abschaltungen des Senders kommen, z. B. wegen Wartungsarbeiten.

Basisstation aufstellen

Die Basisstion verfügt auf der Rückseite über zwei aus-klappbare Standfüße sowie über eine Aufhänge-Öse auf.

-Stellen Sie die Basisstation möglichst in Fensternähe auf. Dort ist der Empfang in der Regel am besten.

Funk-Außensor aufstellen

Der Funk-Außensor verfügt auf der Rückseite über eine Aufhänge-Öse.

-Stellen Sie oder hängen Sie den Außensor an einen Platz, wo er vor direkten Witterungseinflüssen (Regen, Sonne, Wind etc.) geschützt ist. Geeignete Standorte sind z. B. unter einem Vordach oder in einem Carport.

Weitere Funksensoren nutzen

Die Basisstation wird mit einem Funksensor ausgeliefert. Sie können sie jedoch mit bis zu drei Außensensoren betreiben.

Für mehr Informationen oder eine kostenpflichtige Bestellung wenden Sie sich bitte an folgende E-Mail-Adresse: [e-mail].

• Die Außensensoren können sich später in verschiedenen Räumen oder im Freien befinden.
• Jedem Sensor muss eine eigene Nummer (= Nr. des Übertragungskanals) zugewiesen werden.

Vorgehensweise:

1. Platzieren Sie Basisstation und Außensensoren dicht beieinander.

2. Entfernen Sie die Batteriefach-Abdeckung auf der Rückseite der Außensensoren.

3. Stellen Sie mit den Schaltern für jeden Außensor einen eigenen Kanal ein. Der zum Lieferumfang gehörende Sensor nutzt standardmäßig Kanal 1, wählen Sie also für den zweiten Sensor Kanal 2 und den dritten Sensor Kanal 3.

4. Legen Sie zwei Batterien des auf dem Boden ange- zeigten Batterietyps ein. Beachten Sie die richtige Polarität (+/-).
5. Setzen Sie die Batteriefach-Abdeckung wieder auf.
6. Wählen Sie mit der Taste ▼ den entsprechenden Außensor aus (1, 2 oder 3), um dessen Daten angezeigt zu bekommen.

- Sie können auch wiederholt die Taste drücken, bis im Display neben der Kanalanzeige des jeweiligen Funk-Außensensors angezeigt wird. Die ist das Zeichen, dass die Außensensoren-Daten automatisch nacheinander abgefragt und angezeigt werden. - Wenn die Kanalnummer nach dem Einlegen der Batterien nicht angezeigt wird, drücken Sie beim jeweiligen Funksensor die Taste TX. Dadurch werden die Wetterdaten direkt an die Basisstation übermittelt.

Anschließend können Sie den neuen Funk-Außensor an seinem eigentlichen Aufstellort aufstellen.

Über den Zeitzeichensender DCF77

Die in der Wetterstation integrierte Funkuhr erhält ihre Funksignale vom Zeitzeichensender DCF77. Dieser strahlt auf seiner Langwellenfrequenz von 77,5 kHz die genaue und offizielle Uhrzeit der Bundesrepublik Deutschland aus.

Der Sender steht in Mainflingen bei Frankfurt am Main und versorgt mit seiner Reichweite von bis zu 2000 km die meisten funkgesteuerten Uhren West-Europas mit den erforderlichen Funksignalen.

Sobald die Basisstation mit Strom versorgt (Batterien oder Stromnetz) wird, schaltet sie auf Empfang und sucht das Signal vom Sender DCF77. Wurde das Zeitsignal in ausreichender Stärke empfangen, werden im Display Datum und Uhrzeit angezeigt.

Die Basisstation schaltet sich mehrmals täglich ein und synchronisiert die Uhrzeit mit dem Funksignal vom Sender DCF77. Im Falle eines Nicht-Empfangs, z. B. bei einem starken Gewitter, läuft das Gerät präzise weiter und schaltet dann zur nächsten vorgesehenen Zeit wieder automatisch auf Empfang.

Display-Anzeige der Basistation

Uhrzeit- und Kalenderanzeige

10:30 5:00 7:30 1 2 3 4 5

1 Symbol für Funkempfang vom Zeitzeichensender
2 aktuelle Uhrzeit im 12- oder 24-Stunden-Format

Bei der Zeitanzeige im 12-Stunden-Format werden Nachmittagstunden „PM“ gekennzeichnet.

3 aktueller Wochentag
4 · Eingestelle Weckzeit oder

• Tag und Monat oder
• Sekunden-Anzeige

Standardanzeige ist Tag und Monat. Die tatsächliche

Anzeige bestimmen Sie über die Tasten 🎨 und 🏠️

5 Weckfunktion ist aktiviert, siehe „Wecken“

Wetterdaten

REMOTE SENSOR 30.4 INDOOR SENSOR 29.9 1 2 3 4 5 69% 69% COMFORT 49%

Die angezeigten Informationen für den Außen- (REMOTE SENSOR) und Innen-Bereich (INDOOR SENSOR) sind weitgehend identisch.

1 Maßeinheit der Temperatur (°C oder °F)
2 Trend für Temperatur, siehe „Temperatur- und Luft-feuchtigkeitstrend“
3 Temperatur in Grad Celsius oder Fahrenheit
4 Luftfeuchtigkeit in Prozent
5 Trend für Luftfeuchtigkeit, siehe „Temperatur- und Luftfeuchtigkeitstrend“

Wettervorhersage und Wettertrend

Nach der Inbetriebnahme können die Angaben zur Wettervorhersage etwa 12 Stunden noch nicht genutzt werden, da die Wetterstation diese Zeit benötigt, um die Wetterdaten zu sammeln und auszuwerten.

Die Wettervorhersage ergibt sich aus den gesammelten Daten und den dabei gemessenen Luftdruckänderungen.

Die Vorhersage bezieht sich auf das Gebiet um die Wetterstation mit einem Radius von etwa 30 bis 50 km für einen Zeitraum der nächsten 12 bis 24 Stunden.

Die Genauigkeit der Wettervorhersage liegt dabei etwa bei 75 %.

Die Wettersymbole zeigen die Wetterentwicklung der nächsten 8 Stunden an, nicht das aktuelle Wetter.

FORECAST

sonnig leicht bewölkt bewölkt regnerisch

starker Regen Schneefall

In Verbindung mit dem Luftdrucktrend sind weitere Wetterdeutungen möglich.

steigender Luftdruck

konstanter Luftdruck

fallender Luftdruck

Zwei Beispiele:

• Wettervorhersage zeigt Regen, der Luftdruck fällt schnell und stark ab >> starker Regen ist wahrscheinlich.
• Wettervorhersage zeigt Regen, der Luftdruck ist in den letzten 12 Stunden gestiegen aber in den letzten 3 Stunden wieder etwas abgefallen >> leichter Regen ist wahrscheinlich.

Temperatur- und Luftfeuchtigkeitstrend

Für die von Basisstation und Funk-Außensensor gemessenen Werte für Temperatur und Luftfeuchtigkeit wird der Trend in Form eines Pfeils angezeigt:

steigend

konstant

fallend

Luftdruckanzeige

1009 mb hPa

Der aktuell herr- schende Luftdruck wird in der gewählten Maßeinheit angezeigt.

Rechts daneben wird die Luftdruck-Historie der letzten 24 Stunden angezeigt.

Um die Maßeinheit zu wechseln:

1. Halten Sie die Taste ☀ gedrückt, bis die Maßeinheit des Luftdrucks blinkt.

2. Stellen Sie mit den Tasten ▲ oder ▼ die gewünschte Maßeinheit ein (mb HPa oder InHg).

3. Drücken Sie ⚙, um die Einstellung zu bestätigen.

Mondphasenanzeige

Die angezeigten Mondphasen werden automatisch mit dem Datum aktualisiert.

Neumond zunehmender Halbmond

Halbmond

zunehmender Vollmond

Vollmond abnehmender Vollmond

Halbmond

abnehmender Halbmond

Wohlfühlindikator

Der Wohlfühlindikator setzt sich aus Temperatur (T) und Luftfeuchtigkeit (L) zusammen. Die Werte werden von der Basisstation gemessen.

T: sehr angenehm

L: sehr angenehm

T: angenehm

L: angenehm

T: etwas zu kühl oder warm

L: etwas zu trocken oder feucht

T: zu kalt oder warm

L: deutlich zu trocken oder feucht

T: viel zu kalt oder heiß

L: viel zu trocken oder feucht

Gespeicherte Wetterdaten

Mit der Taste MEM erhalten Sie die höchsten und geringsten Werte der letzten 24 Stunden in Bezug auf Temperatur und Luftfeuchtigkeit angezeigt.

• 1x drücken: MAX-Werte werden angezeigt
• 2x drücken: MIN-Werte werden angezeigt
• 3x drücken: normale Display-Anzeige

Um die gespeicherten Werte zu löschen:

- Halten Sie die Taste MEM ca. 3 Sekunden gedrückt, bis die angezeigten Werte gelöscht sind.

Temperatur- und Frostalarm

Allgemeines

• Mit dem Températuralarm können Sie einen Temperaturbereich überwachen. Werden die obere oder die untere Temperaturgrenze über- bzw. unterschritten, werden Sie optisch und akustisch gewarnt.
• Die Temperaturgrenzen können Sie selber einstellen. Standardeinstellung: -20 bis 60 °C.
• Wenn Sie mehrere Funk-Außensensoren im Einsatz haben, können Sie für jeden Außensor einen individuellen Temperaturbereich einstellen.

Temperaturbereich einstellen

1. Nur wenn Sie mehrere Funk-Außensensoren mit der Basisstation verbunden haben: Wählen Sie mit der Taste ▼en gewünschten Sensor aus (Kanalanzeige beachten).

2. Halten Sie die Taste 🎨 gedrückt, bis im Display ein Pfeil und „Hi“ blinkt.

3. Stellen Sie mit den Tasten ▲ oder ▼ die obere Temperaturgrenze ein.

4. Drücken Sie ⚙, um die Eingabe zu speichern.

5. Stellen Sie mit den Tasten ▲ oder ▼ die untere Temperaturgrenze „LO“ ein.

6. Drücken Sie abschließend 🎨.

Temperaturalarm aktivieren

- Drücken Sie 1x die Taste 🔍, um den Temperaturalarm zu aktivieren.

Beim Erreichen des Temperaturbereiches ertönen Warntöne und „ALERTS“ und die Temperaturanzeige blinken. Drücken Sie eine beliebige Taste, um die Warntöne abzuschalten.

• Wenn die Temperatur höher ist, als die eingestellte Temperatur-Obergrenze, blinkt im Display zusätzlich „Hi“.
• Wenn die Temperatur geringer ist, als die eingestellte Temperatur-Untergrenze, blinkt im Display zusätzlich „LO“.

Das Blinken bleibt so lange aktiv...

• ... wie die Voraussetzungen für den Temperaturalarm vorliegen oder
• ... Sie 1x die Taste drücken: „ALERTS“ erlischt und das Blinken der Temperatur hört auf.

Frostalarm

Wenn der Températuralarm aktiv ist (siehe vorherigen Abschnitt), ist auch der Frostalarm automatisch aktiv.

Wird im Display das Eissymbol angezeigt, liegt die gemessene Außentemperatur in einem Bereich von -1^ C bis 3^ C ( 30^ F bis 37^ F).

Auch wenn der Frostalarm nicht angezeigt wird, besteht bei Temperaturen um den Gefrierpunkt grundsätzlich immer Frostgefahr bzw. Gefahr von Eisglätte.

Weckzeit einstellen

1. Drücken Sie 1x 📞

Im Display wird ALARM TIME angezeigt.

1. Halten Sie ☺ einige Sekunden gedrückt, bis die Weckstunden-Anzeige blinkt.

2. Stellen Sie mit den Tasten ▲ oder ▼ die gewünschte Weckstunde ein.

3. Drücken Sie 🔊.

Im Display blinkt die Minutenanzeige für die Weckzeit.

1. Stellen Sie mit den Tasten ▲ oder ▼ die gewünschte Weckminute ein.

2. Drücken Sie abschließend 🔍, um die Einstellungen zu speichern.

Weckfunktion ein- und ausschalten

-Stellen Sie mit dem unteren Schalter die Weckfunktion ein (ON) und aus (OFF). Sobald das Wecksymbol angezeigt wird, ist die Weckfunktion aktiviert.

Geweckt werden

Zur eingestellten Zeit werden Sie von einem Wecksignal geweckt, wobei das Signal mit zunehmender Weckdauer immer intensiver wird.

Weckalarm ganz ausschalten

-Drücken Sie eine beliebige Taste der Basisstation (außer um den Alarm zu beenden.

Autostopp-Funktion

Wenn Sie keine Taste drücken, schaltet sich der Alarm nach 2 Minuten automatisch aus. Nach 24 Stunden wird der Alarm erneut ausgelöst.

Weckwiederholung (Snooze-Funktion)

-Tippen Sie 1x auf das Sensorfeld, wenn das Wecksignal ertönt.

Das Wecksignal verstummt und 🚠️ und zblinken.

Nach ca. 5 Minuten schaltet sich das Gerät wieder ein und weckt Sie erneut. Dieser Vorgang kann mehrfach wiederholt werden.

Sonstige Funktionen

Display-Beleuchtung

Batteriebetrieb

-Tippen Sie auf das Sensorfeld zum die Dis- play-Beleuchtung für ca. 15 Sekunden einzuschalten.

Stromnetzbetrieb

Wenn Sie die Basisstation mit dem Netzadapter über das Stromnetz betreiben, ist das Display permanent beleuchtet.

-Drücken Sie wiederholt die Taste, um eine der fünf unterschiedlichen Helligkeitsstufen zu wählen.

Ladefunktion über USB

Über die USB-Buchse auf der Rückseite der Basisstation können Sie Geräte wie z. B. Smartphones oder MP3-Player aufladen, wenn die Basisstation über das Stromnetz betrieben wird.

Beachten Sie die Herstelleranleitung des anzu- schließenden Gerätes.

-Verbinden Sie USB-Buchse und das externe Gerät mit einem USB-Kabel (nicht im Lieferumfang enthalten).

Maßeinheit der Temperatur ändern

-Drücken Sie die Taste ▲ um die Temperatur in der Maßeinheit °Celsius oder °Fahrenheit angezeigt zu bekommen.

Zwischen Sommer- und Winterzeit umschalten

Das Umstellen von Sommer- auf Winterzeit bzw. umgekehrt erfolgt bei gutem Zeitzeichen-Empfang automatisch. Ist die Sommerzeit aktiv, wird im Display „DST“ (Daylight Saving Time) angezeigt.

Batteriewechsel-Anzeige

Für Basisstation und Funk-Außensor gibt es jeweils eine eigene Batteriewechsel-Anzeige.

Wenn das Symbol im Display angezeigt wird, müssen Sie die eingelegten Batterien von Basisstation (INDOOR SENSOR) bzw. Funk-Außensor (REMOTE SENSOR) gegen neue austauschen.

Gehen Sie dann vor, wie bei „Inbetriebnahme“ beschrieben.

Beachten Sie:

• Verwenden Sie nur den Batterietyp, der in den „Technischen Daten“ angegeben ist.
• Wechseln Sie immer alle Batterien aus.
• Entsorgen Sie alte Batterien umweltgerecht, siehe „Entsorgen“.

Reinigen

1. Bei Betrieb über das Stromnetz: Ziehen Sie den Netzadapterstecker aus der Basisstation.
2. Wischen Sie Basisstation und Funk-Außensor bei Bedarf mit einem leicht angefeuchteten Tuch sauber.
3. Trocknen Sie das Gerät vollständig, bevor Sie es wieder mit dem Netzadapter verbinden.

Störung/Abhilfe

Störung Mögliche Ursache
Das DCF77-Signal für die Uhrzeit kann nicht empfangen werden.	Prüfen Sie den gewählten Standort.Starten Sie den Funkempfang ggf. manuell.Stellen Sie die Uhrzeit manuell ein.
Die Temperaturangabe des Außensensors erscheint zu hoch.	Prüfen Sie, ob der Außensensor direkter Sonnenstrahlung ausgesetzt ist.
Im Display wird statt gemessenen Werten für Temperatur bzw. Luft-feuchtigkeit H.HH bzw. LL.L angezeigt.	Die Werte liegen ober-bzw. unterhalb des Messbereichs.
Die Anzeige ist unleserlich, die Funktion ist unklar oder die Werte sind offensicht-lich falsch.	Setzen Sie die Wet-terstation auf den ursprünglichen Liefer-zustand zurück.
Die Basisstation empfängt keine Signale des Funksensors.	Stellen Sie sicher, dass sich keine elektrischen Störquellen in der Nähe des Funksensors oder der Basisstation befinden.Prüfen Sie die Batterien im Sensor.Bewegen Sie die Basis-station näher zum Sen-sor oder umgekehrt.
Die Uhrzeit weicht genau um eine, zwei, drei etc. Stunden ab.	Wahrscheinlich haben Sie eine falsche Zeitzone eingestellt.

Technischen Daten

Basisstation

Modell: Wetterstation WS 1704

Eingang: 5 V

= 1,2 ~A

Batterien: 2x LR6 (AA) / 1,5 V

三

Messbereich

- Temperatur: 0 °C - 50 °C (32 °F - 122 °F)

- Luftdruck: 600 hPa/mb-1100 hPa/mb bzw.

17.72 inHg-32.50 inHg

bzw. 450.0mmHg-825.0mmHg

- Luftfeuchtigkeit: 20% - 95%

Funk-Außensor

Batterien: 2x LR03 (AAA) / 1,5 V

三

Messbereich:

- Temperatur: -20 °C - 60 °C (-4 °F - 140 °F)

- Luftdruck: wie Basisstation

- Luftfeuchtigkeit: wie Basisstation

Sendefrequenz: 433, 92 MHz

Max. Sendeleistung: + 10 dBm

Reichweite: ca. 60 Meter (offenes Gelände)

Netzadapter

Eingang: 100-240 V\~, 50/60Hz

Ausgang: 5 V

== / 1.2 A

Schutzklasse:

Inverkehrbringer: Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Unsere Produkte werden ständig weiterentwickelt und verbessert. Aus diesem Grund sind Design- und technische Änderungen jederzeit möglich.

Konformitätserklärung

Hiermit erklärt die Waagen-Schmitt GmbH, dass die Wetterstation WS1703 den Richtlinien 2014/53/EU, 2014/35/EU und 2011/65/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.ade-germany.de/doc

Die Erklärung verliert ihre Gültigkeit, falls an der Waage eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, März 2018

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Sehr geehrte Kundin, sehr geehrter Kunde,

die Firma Waagen-Schmitt GmbH garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mängeln aufgrund von Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.

Bitte geben Sie den Artikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an Ihren Händler zurück.

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Artikel entsorgen

Entsorgen Sie den Artikel entsprechend der Vorschriften, die in Ihrem Land gelten.

Geräte dürfen nicht im normalen Haus- müll entsorgt werden

Am Ende seiner Lebensdauer ist der Artikel einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden. Dadurch können Batterien und Akkus einer umweltschonenden Entsorgung zugeführt werden.

Dear Customer!

Batterie: 2x LR6 (AA)/1,5 V

Portata

-Temperatura: 0^ C - 50^ C ( 32^ F - 122^ F)

-Pressione atmosferica: 600 hPa/mb-1100 hPa/mb risp. 17,72 inHg-32,50 inHg risp. 450,0 mmHg-825,0 mmHg

Batterie: 2 LR03 (AAA)/1,5 V

Portata:

-Temperatura: -20 °C - 60 °C (-4 °F - 140 °F)

Baterie: 2 x LR6 (AA)/1,5 V ---

Zakres pomiarowy

-Temperatura: 0^ C - 50^ C ( 32^ F - 122^ F)

Baterie: 2 x LR03 (AAA)/1,5 V ---

Zakres pomiarowy:

-Temperatura: -20^ - 60^ (-4^ - 140^)

Dystrybutor: Waagen-Schmitt GmbH

Hammer Steindamm 27-29
