MANUALE UTENTE WS 1704 ADE

Hamburgo, marzo de 2018

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

La ringraziamo per aver scelto un prodotto di alta qualità della ADE che unisce funzioni intelligenti e un design fuori dal comune. Con questa stazione meteo avete sempre in vista differenti parametri del tempo e della temperatura. La lunga esperienza della ADE garantisce standard tecnici elevati e qualità consolidata.

Auguriamo il massimo profitto e divertimento dal controllo e l'esame dei dati meteo.

Il Suo team ADE

Ambito della fornitura

• Stazione meteo composta da:
  -Stazione base
  -Sensore radio esterno
• Alimentatore per la stazione base
• Batterie:
  -2 nel formato LR6 (AA) per la stazione base
  -2 nel formato LR03 (AAA) da 1,5 V per il sensore radio esterno
• Istruzioni per l'uso

Indice dei contenuti

Ambito della fornitura....180

Informazioni generali....183

Destinazione d'uso 184

Sicurezza....184

Caratteristiche della stazione meteo con orologio radiocontrollato ....188

Stazione base....190

Lato anteriore....190

Lato posteriore....191

Vista laterale (tasti di controllo) 192

Radio-Sensore esterno 194

Messa in funzione 195

Sensore radio esterno 195

Stazione base....196

Avvio della ricezione....197

Lista di controllo con indicazione dei dati sul display ....198

Impostazione manuale di ora e data ....199

Avvio manuale della ricezione radio....200

Scelta della posizione 201

Utilizzo di sensori radio aggiuntivi ......203

Informazioni sul trasmettitore di segnale orario DCF77....206

Visualizzazione del display della stazione base .....207

Visualizzazione dell'ora e del calendario......207

Dati meteo....208

Previsioni del tempo e tendenza del tempo......209

Tendenza della temperatura e dell'umidità .....210

Indicazione della pressione atmosferica ...... 211

Fasi lunari 211

Indicatore del livello di benessere 212

Dati meteorologici memorizzati 212

Allarme temperatura e allarme gelo 213

Sveglia 215

Impostazione della sveglia 215

Attivazione e disattivazione della sveglia......215

Risveglio 215

Altre funzioni 216

Illuminazione del display....216

Funzione di carica tramite USB 217

Modifica dell'unità di misura della temperatura 217

Commutare tra orario estivo e orario invernale..217

Indicazione sostituzione batteria....217

Pulizia....218

Risoluzione dei problemi....218

Caratteristiche tecniche....220

Dichiarazione di conformità....221

Garanzia....222

Smaltimento....222

Informazioni sulle presenti istruzioni per l'uso

Queste istruzioni per l'uso descrivono l'utilizzo sicuro e la cura del prodotto. Conservarle per eventuali consultazioni future. In caso di cessione del prodotto a terzi, consegnare anche le presenti istruzioni per l'uso. La mancata osservanza delle istruzioni per l'uso può causare lesioni alle persone o danni al prodotto.

Descrizione dei simboli

Questo simbolo accompagnato dalla parola PERICOLO mette in guardia contro il rischio di gravi lesioni.

Questo simbolo accompagnato dalla parola AVVERTENZA indica il rischio di lesioni di lieve o media entità.

Questo simbolo accompagnato dalla parola ATTENZIONE indica il rischio di danni alle cose.

Questo simbolo indica ulteriori informazioni o indicazioni generali.

-Rimuovere la pellicola protettiva dal display.

Destinazione d'uso

• La stazione meteo, composta dalla stazione base e dal sensore radio esterno, visualizza differenti dati atmosferici (pressione, temperatura ecc.) provenienti dall'ambiente circostante. Dai dati meteo misurati la stazione effettua una previsione meteo.
• La stazione meteo visualizza inoltre data, ora e fasi lunari e dispone anche di una funzione di sveglia.
• La presente stazione meteo non è adatta per un uso commerciale o per la misurazione di dati meteorologici.

Sicurezza

- Il presente dispositivo può essere utilizzato dai bambini dagli 8 anni in su, nonché da persone con menomazioni fisiche, mentali o sensoriali, o non dotate di adeguata conoscenza o esperienza, purché controllate o opportunamente informate sul corretto uso del dispositivo e sui rischi derivanti dal suo utilizzo.

• Tenere il dispositivo e l'alimentatore lontano dalla portata dei bambini di età inferiore agli otto anni.
• Pulizia e manutenzione del prodotto non devono essere affidate ai bambini, a meno

che essi non abbiano più di 8 anni e siano opportunamente assistiti.

• Sorvegliare i bambini per evitare che giochino con l'apparecchio.
• Non immergere in acqua o altri liquidi la stazione meteo con orologio radiocontrollato e l'alimentatore. Pericolo di scosse elettriche! Non utilizzare la base della stazione meteo con orologio radiocontrollato vicino a lavandini e altri oggetti contenenti acqua o fonti di umidità.
• Utilizzare sempre l'alimentatore fornito in dotazione e sostituirlo solo con uno dello stesso tipo. Utilizzare l'alimentatore solo in ambienti interni asciutti e proteggerlo dall'umidità.

Pericolo per i bambini

• L'ingestione delle batterie può costituire un pericolo mortale. Pertanto, tenere la stazione meteo, il sensore radio esterno e le batterie lontano dalla portata dei bambini piccoli. In caso di ingestione di una batteria, consultare immediatamente un medico.
• Tenere lontano dalla portata dei bambini il materiale di imballo e i componenti della fornitura di piccole dimensioni. In caso di ingestione sussiste il pericolo di soffocamento.

Pericolo causa elettricità (utilizzando l'adattatore di rete)

• Collegare il dispositivo ad una presa correttamente installata, la cui tensione corrisponda a quella indicata nella "Dati tecnici".
• Accertarsi che la presa sia facilmente accessibile, in modo che in caso di necessità l'alimentatore possa essere scollegato velocemente.
• Non utilizzare la stazione meteo se l'alimentatore o il cavo dello stesso sono danneggiati.
• Non avvolgere l'alimentatore elettrico con tende, giornali e simili, assicurandone al contempo un'adeguata ventilazione. L'alimentatore potrebbe surriscaldarsi.
• Srotolare completamente il cavo di alimentazione prima di collegarlo. In tal caso, fare attenzione che il cavo non sia danneggiato da spigoli appuntiti o fonti di calore.
• Rimuovere l'alimentatore elettrico dalla presa di corrente nei seguenti casi:

-prima di procedere alla pulizia della stazione meteo con orologio radiocontrollato,

-se durante il funzionamento, in concomitanza di manifestazioni temporalesche, si presenta chiaramente un disturbo.

-In tal caso, estrarre sempre l'alimentatore tirando la spina, non il cavo.

- Non tentare di apportare modifiche all'oggetto né al cavo di connessione. Consentire solo riparazioni

ad opera di laboratori specializzati, poiché eventuali riparazioni apportare in modo scorretto possono esporre a seri pericoli l'utente.

- Non sostituire il cavo dell'alimentatore elettrico. Se l'alimentatore elettrico o il relativo cavo sono danneggiati, sostituire immediatamente l'alimentatore con uno dello stesso tipo.

Rischio di lesioni

• Attenzione: L'utilizzo improprio delle batterie può costituire un pericolo di esplosione. Le batterie non devono essere ricaricate, riattivate con altri mezzi, smontate, buttate nel fuoco o messe in cortocircuito.
• Evitare il contatto del liquido delle batterie con la pelle, gli occhi e le mucose. In caso di contatto con il liquido, lavare subito con acqua abbondante e consultare immediatamente un medico.

Nota sui danni materiali

• Proteggere la stazione base e il sensore esterno da polvere, urti, temperature estreme e non esporre il dispositivo direttamente alla luce solare.
• Proteggere la stazione base dall'umidità. Collocare la stazione base solo in un ambiente interno asciutto.
• Il sensore radio esterno è dotato di protezione contro l'umidità; evitare, tuttavia, l'esposizione diretta ad acqua o altri liquidi, come ad esempio la pioggia.
• Rimuovere le batterie dalla stazione base e dal sensore esterno quando sono esaurite, o in caso di inutilizzo prolungato della stazione meteo. In tal modo

si eviteranno danni causati da eventuali perdite di liquido dalle batterie.

• Non sottoporre la batteria a temperature estreme, ad esempio conservandole vicino a termosifoni o alla luce diretta del sole. Serio rischio di fuoriuscita di liquido!
• Se necessario, pulire i contatti del dispositivo e le batterie prima di inserirle.
• Sostituire sempre contemporaneamente tutte le batterie nella stazione base o nel sensore radio esterno.
• Utilizzare solo batterie dello stesso tipo, non utilizzare insieme tipi differenti di batterie o batterie nuove e usate.
• Non apportare nessuna modifica al dispositivo. Consentire solo riparazioni ad opera di laboratori specializzati, prestando attenzione a rispettare le condizioni di validità della garanzia.
• Non usare mai in nessun caso detergenti contenenti agenti forti, graffianti o abrasivi per la pulizia della stazione meteo. In caso contrario, la superficie del dispositivo potrebbe essere graffiata.

Caratteristiche della stazione meteo con orologio radiocontrollato

Stazione meteo

• Display LED a colori grande e di facile lettura

• Ora esatta tramite la ricezione del segnale orario del trasmettitore DCF77 (è possibile la regolazione manuale dell'orario)

• Indicazione dell'orario nel formato 12 o 24 ore

• Calendario perpetuo con indicazione della data e del giorno
• Indicazione della temperatura interna ed esterna in °C/°F
• Umidità interna ed esterna in percentuale
• Allarme in corrispondenza di temperatura esterna troppo alta e/o troppo bassa, per il quale è possibile impostare da sé i limiti superiore e inferiore.
• Indicazione della tendenza del tempo e della tendenza della temperatura
• Indicazione della pressione atmosferica con storico 24 ore
• Funzione di memoria rispettivamente per i valori massimi e minimi. Temperatura e umidità dell'aria
• Simboli animati per la previsione del tempo
• Fasi lunari
• Indicatore del livello di benessere
• Funzione di sveglia
• Funzione di carica USB per smartphone, lettori MP3 ecc.
• Possibile alimentazione a batterie e a rete (stazione base)

Sensore radio esterno

- Portata fino a 60 metri (in campo aperto)

Stazione base

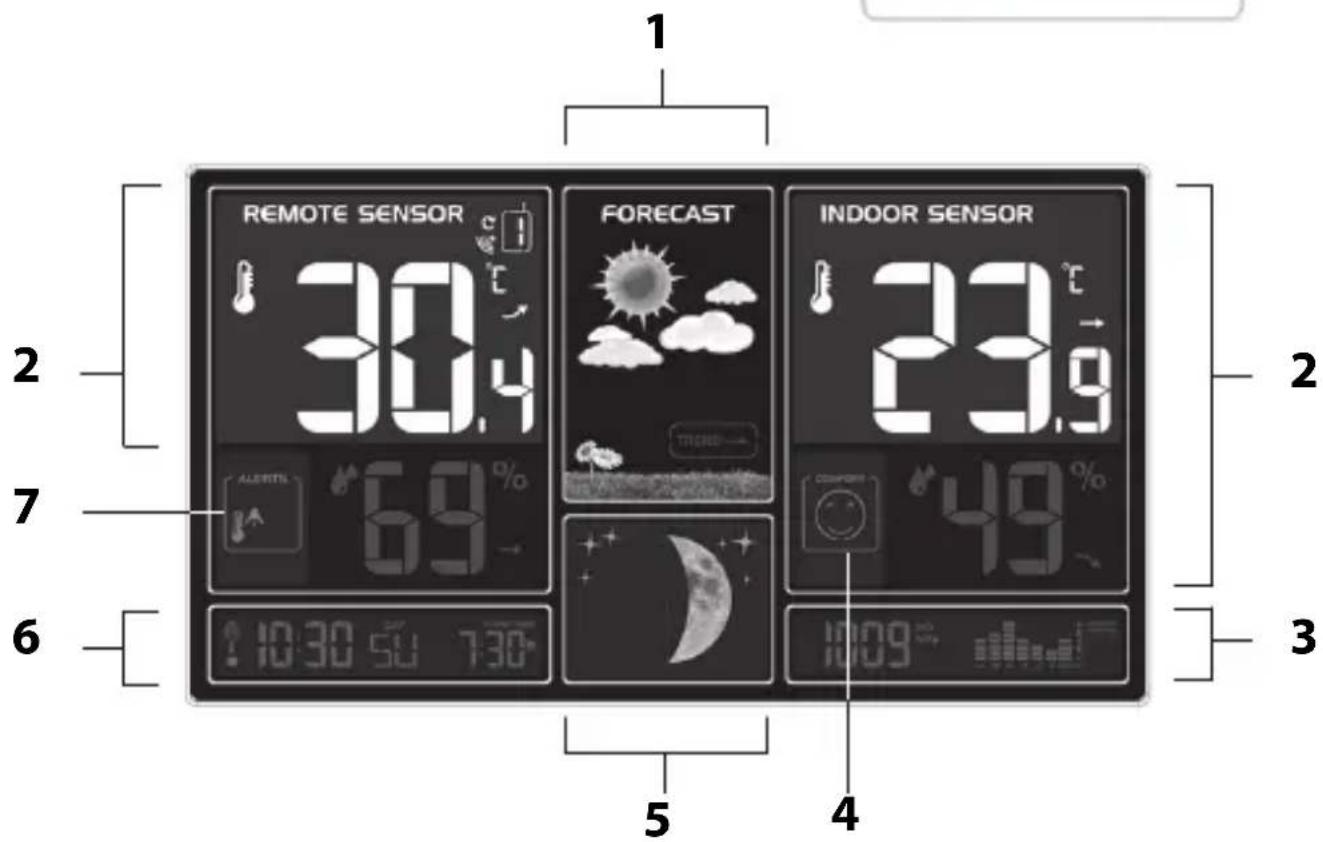

Lato anteriore

JANETHA SENSOR 30.4 6.9 23.9 JANETHA SENSOR 12.30/2017 1:00

REMOTE SENSOR 30.4 FORECAST 23.9 INDOOR SENSOR 1 2 7 6 69% 10:30 50 7:30 10:09 5 4 3

1 vedere "Previsioni del tempo e tendenza del tempo"
2 vedere "Dati meteo"
3 vedere "Indicazione della pressione atmosferica"
4 vedere "Indice della sensazione di benessere"
5 vedere "Visualizzazione delle fasi lunari"
6 vedere "Indicazione dell'ora e del calendario"
7 vedere "Allarme della temperatura e del gelo"

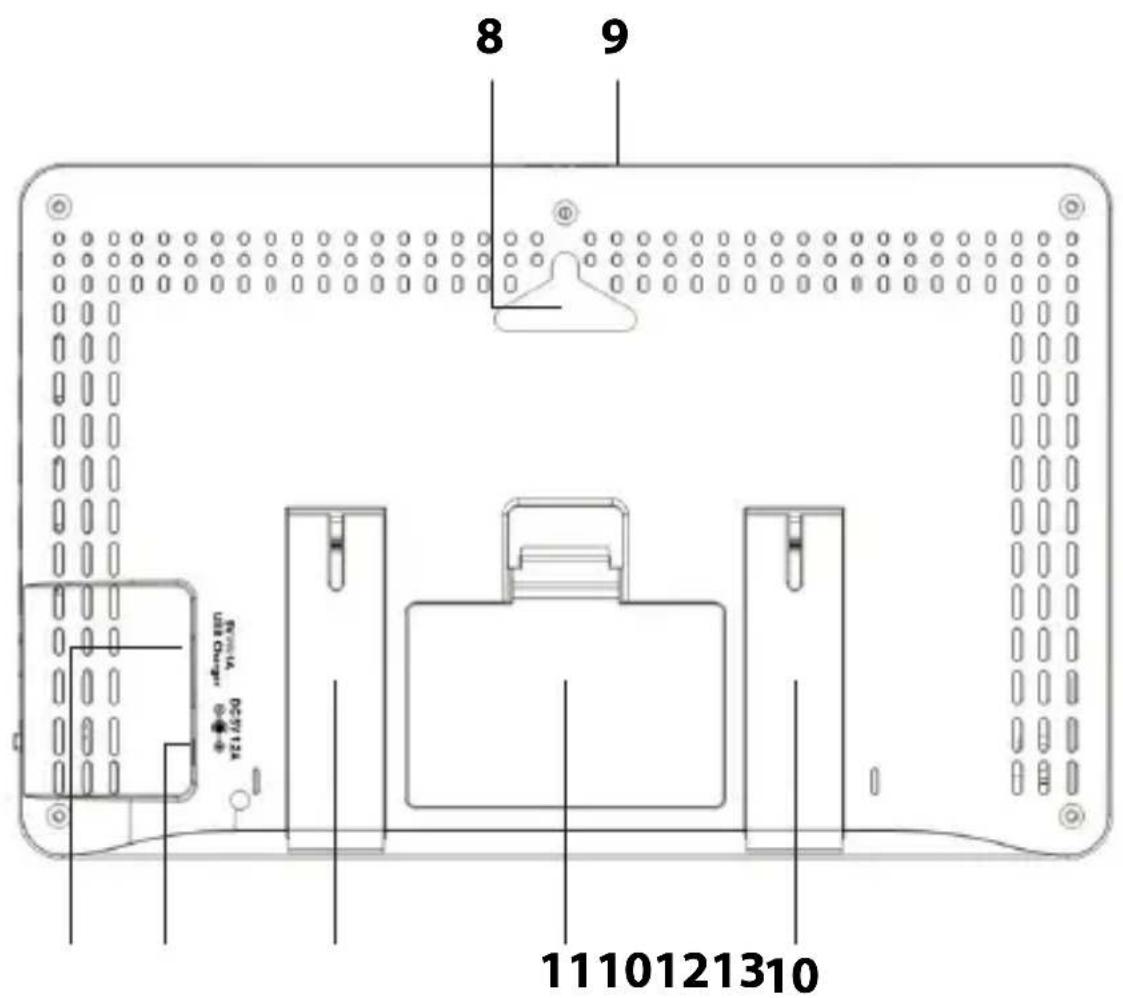

Lato posteriore

8 9 1110121310

8 Occhiello di sospensione
9 Campo del sensore ⚙ / z ^z

• Accendere l'illuminazione del display
• Attivazione ripetizione della sveglia

10 Base pieghevole

11 Portabatterie (2x LR6, 1,5 V)
12 Connettore DC 5 V 1.2 A per l'adattatore di rete
13 Porta USB per la ricarica esterna (smartphone, lettore MP3 ecc.)

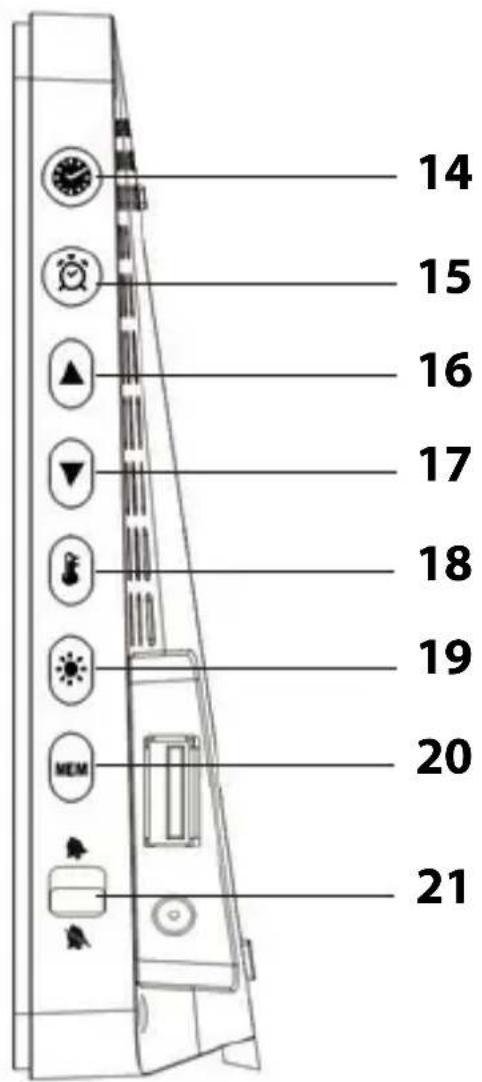

Vista laterale (tasti di controllo)

14 15 16 17 18 19 20 21

14 Tasto

• Attivazione della modalità di impostazione manuale
• Memorizzazione delle impostazioni eseguite
• Passaggio dall'indicazione dei secondi all'indicazione della data

15 Tasto

• Impostazione della sveglia
• Passaggio dall'ora della sveglia all'indicazione della data

16 Tasto ▲

• Impostazione dei valori (verso l'alto)
• Passaggio tra °C e °F
• Avviamento/disinserimento manuale della ricezione dell'emittente del segnale orario

17 Tasto ▼

• Impostazione dei valori (verso il basso)
• Richiamo dei valori dei singoli sensori radio esterni
• Avvio manuale della ricezione del sensore radio esterno

18 Tasto

• Attivazione dell'allarme della temperatura
• Impostazione dei limiti di temperatura per l'allarme della temperatura

19 Tasto

• Regolazione della luminosità del display (5 livelli)
• Modifica delle unità di misura della pressione atmosferica

20 Pulsante MEM

- Visualizzazione/eliminazione dei valori MIN/MAX memorizzati

21 Tasto ON/OFF

- Inserimento e disinserimento dell'allarme della sveglia

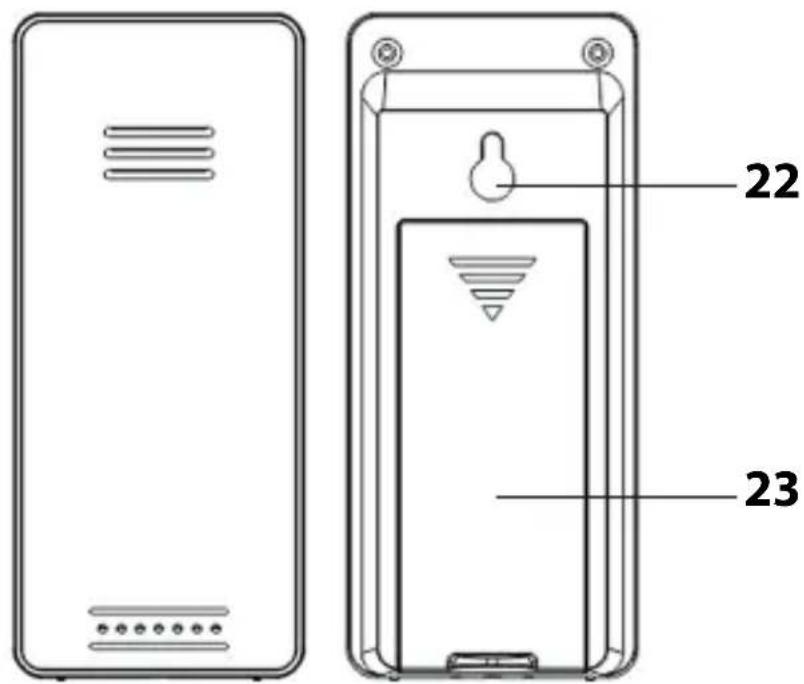

Radio-Sensore esterno

22 23

22 Occhiello di sospensione
23 Portabatterie (2x LR03, 1,5 V)

• Seguire i passi descritti qui sotto, cominciando con l'inserimento delle batterie nel sensore radio esterno. Solo in questo modo la stazione meteo funzionerà correttamente.
• Non usare batterie ricaricabili, poiché la loro tensione è troppo bassa (solo 1,2 V invece di 1,5 V). Questo comprometterebbe, tra l'altro, l'accuratezza dei dati misurati.
• Se possibile, utilizzare batterie alcaline anziché zinco-carbone. Le batterie alcaline durano di più e sono più adatte ad un uso esterno a basse temperature.

Sensore radio esterno

1. Rimuovere il coperchio del vano batteria situato sul retro del sensore esterno, applicando una leggera pressione sulla freccia stampata. Per rimuovere il coperchio del vano batteria dal sensore esterno, farlo scorrere nella direzione indicata dalla freccia.
2. Inserire due batterie di tipo LR03 (AAA) / 1,5 V come indicato sul fondo del vano batteria. Rispettando la corretta polarità (+/-).
3. Rimettere a posto il coperchio del vano batteria del sensore esterno.

Stazione base

La stazione meteo con orologio radiocontrollato può essere alimentata a corrente o con le batterie.

Se la stazione meteo con orologio radiocontrollato è collegata ad una presa di corrente, il funzionamento avviene tramite rete elettrica, anche se le batterie sono inserite nell'apparecchio. Rimuovere le batterie scariche dal vano batterie, poiché queste potrebbero rilasciare liquido corrosivo.

ATTENZIONE a eventuali danni al prodotto

- Per il funzionamento a rete, utilizzare esclusivamente l'appropriato adattatore di rete fornito con il volume di consegna.

Funzionamento a corrente

1. Innestare la spina dell'adattatore di rete in dotazione nel connettore DC 5 V 1.2 A della stazione base.
2. Inserire la spina dell'alimentatore in una presa la cui tensione corrisponda a quella indicata nella scheda dei "Dati tecnici".
3. Attendere circa 30 minuti per consentire alla stazione base di raccogliere i dati meteo e ricevere il segnale dal trasmettitore del segnale orario.

Funzionamento a batteria

1. Premere la linguetta di chiusura leggermente in direzione del coperchio del vano batterie e sollevare il coperchio del vano batterie.

2. Inserire due batterie di tipo LR6 (AA)/1,5 V come indicato sul fondo del vano batterie. Prestare attenzione alla corretta polarità (+/-).

3. Fissare nuovamente il coperchio del vano batterie.

4. Attendere circa 30 minuti per consentire alla stazione base di raccogliere i dati meteo e ricevere il segnale dal trasmettitore del segnale orario.

Avvio della ricezione

Se la stazione base viene alimentata a corrente, tutte le indicazioni sul display appaiono in dissolvenza per un breve istante. Il display si illuminerà e il dispositivo emetterà un bip.

Poi, il dispositivo entrerà in modalità di ricezione; il numero di onde radio indica la qualità del segnale ricevuto: quante più onde radio appaiono sul display, tanto più forte sarà il segnale radio.

Durante la ricezione dell'emittente del segnale orario, tutti i tasti sono disattivati (fino al ▲).

Una volta che il segnale del trasmettitore di segnale orario e del sensore radio esterno raggiunge la forza sufficiente, i rispettivi dati sono visualizzati in sequenza sul display.

Emittente del segnale orario:	Ora e dataSimbolo della torre radio
Sensore radio esterno:	Temperatura esternaUmidità atmosferica
Stazione base:	Temperatura internaUmidità atmosferica

Da questo momento, la stazione meteo entrerà automaticamente ogni notte più volte in modalità di

ricezione. L'ora visualizzata sarà sincronizzata con quella del trasmettitore del segnale orario.

Se il dispositivo non riceve un segnale sufficientemente forte, la stazione base uscirà dalla modalità di ricezione e l'icona dell'antenna trasmittente si spegnerà La ricezione sarà riavviata in un secondo momento.

In tal caso, l'indicazione dell'orario avviene lo stesso (a partire dall'orario iniziale "00:00").

I dati provenienti dal sensore radio esterno vengono trasmessi in modo continuativo più volte al minuto.

Lista di controllo con indicazione dei dati sul display

Nessuna indicazione dei dati dal trasmettitore di segnale orario

1. Dapprima, controllare che la stazione base sia collocata in una posizione adeguata, consultare in proposito la sezione "Scelta della posizione".

2. Quindi, sarà possibile avviare di nuovo il processo di ricezione manualmente, consultare in proposito la sezione "Avvio manuale della ricezione del segnale".

3. Attendere che la stazione base torni automaticamente a ricevere in un secondo momento. Di solito, la ricezione è migliore durante le ore notturne.

4. Effettuare le impostazioni manuali, se la ricezione non è possibile nella posizione scelta, si veda "Impostazione manuale di ora e data".

Nessuna indicazione di dati dal sensore radio esterno
1.	Verificare se le batterie sono inserite correttamente.
2.	Dapprima, controllare che il sensore radio esterno sia collocato in una posizione adeguata, consultare in proposito la sezione "Scelta della posizione".
3.	Tenere premuto il tasto ▼, per avviare la ricezione radio manuale del sensore esterno.

Impostazione manuale di ora e data

Se si attendono più di 20 secondi circa tra una pressione e l'altra dei tasti, il processo di regolazione termina automaticamente e sarà necessario ripeterlo da capo.

1. Tenere premuto il tasto 🎩, fino a quando sul display non appare l'indicazione del formato orario 12 e 24 ore.
2. Impostare il formato orario desiderato con i tasti ▲o ▼ ("12 Hr" o "24 Hr").
3. Premere 🚙 per memorizzare l'impostazione. Sul display "00".

4. Scegliere con i tasti ▲ o ▼l fuso orario nel quale vi trovate (per la maggior parte dei paesi europei l'impostazione corretta è "00").

5. Procedere come descritto:

-Premere il tasto ▲ o ▼ per impostare il valore desiderato.
- Premere di volta in volta ⚙ per memorizzare l'impostazione effettuata.

1. Eseguire le impostazioni seguenti:

-Ore
-Minuti
-Formato della data (Giorno/Mese o Mese/Giorno)
-Anno
-Mese
-Giorno
-Lingua (si riferisce solo alla visualizzazione del giorno della settimana)

1. Premere ⚙ per terminare la procedura.

Avvio manuale della ricezione radio

Se il simbolo del segnale radio non appare nella parte sinistra dello schermo, vuol dire che il dispositivo non è più in grado di ricevere segnali radio dal trasmettitore del segnale orario. Anche in tal caso, l'indicazione dell'orario continua ad apparire con precisione.

-Tenere premuto il tasto ▲ finché il simbolo del segnale radio non riappare. In tal modo la ricezione di segnale è stata avviata manualmente.

Osservare:

• Se la ricezione non è andata a buon fine, il simbolo della ricezione radio scompare dopo alcuni minuti, ma l'orario continua ad essere correttamente indicato sullo schermo.
• Se la ricezione ha luogo, la stazione base si sintonizza sull'orario dell'emittente del segnale orario. Anche è già stata effettuata l'impostazione manuale di ora e data, queste saranno comunque regolati automaticamente.

Scelta della posizione

ATTENZIONE a eventuali danni al prodotto

• Proteggere la stazione base e il sensore senza fili da polvere, urti, temperature estreme e non esporre i dispositivi direttamente alla luce solare.
• Proteggere la stazione base dall'umidità. Collocare la stazione base solo in un ambiente interno asciutto. Il sensore senza fili è in grado di resistere all'umidità, ma deve essere protetto dall'esposizione diretta a liquidi, ad esempio la pioggia.

Ricezione radio tra la stazione base e il sensore radio esterno

- La distanza massima tra la stazione base e il sensore radio è di 60 metri. Tale distanza è però possibile solo in presenza di una linea di visibilità non ostruita.

• Particolari materiali da costruzione eventualmente interposti, come il cemento armato, tendono a ridurre o impedire la ricezione del segnale scambiato tra la stazione base e il sensore esterno.
• Anche dispositivi quali televisori, telefoni cordless, computer e tubi fluorescenti, possono disturbare la trasmissione.
• Non collocare la stazione base e il sensore esterno direttamente sul terreno. Questo ne limiterebbe la distanza di funzionamento.
• A causa delle basse temperature invernali, le prestazioni delle batterie del sensore esterno tendono a diminuire sensibilmente. Anche questo fattore può ridurre la distanza di trasmissione.

Ricezione tra il trasmettitore di segnale orario e la stazione base

- Tenerlo lontano da televisori, computer e monitor. Anche basi di appoggio di telefoni cordless non dovrebbero trovarsi nell'immediata vicinanza della stazione meteo.

- Di solito, la ricezione è migliore durante le ore notturne. Per cui, se la stazione base non riceve alcun segnale durante il giorno, è molto probabile che la ricezione avverrà di sera, in modo rapido e a piena potenza.

- A seconda della posizione è possibile che in casi individuali la stazione base riceva i segnali da un altro trasmettitore del segnare orario o anche

alternativamente da due trasmettitori del segnale orario. Questo non è un difetto. In questo caso modificare la posizione della stazione base.

• Anche condizioni meteo avverse possono produrre interferenze alla ricezione, ad esempio in caso di temporali.
• Occasionalmente, ad esempio in caso di lavori di manutenzione, possono verificarsi delle interruzione del segnale.

Installazione della stazione base

La stazione base dispone sul retro di due piedini di appoggio a ribaltamento così come di un occhiello per poterla appendere.

-Collocare la stazione base quanto più vicino possibile a una finestra. Qui di solito la ricezione è migliore.

Installare il sensore radio esterno

Il sensore radio esterno dispone sul retro di un occhiello per poterlo appendere.

- Collocare o fissare il sensore esterno in posizione protetta dall'esposizione diretta agli agenti atmosferici (pioggia, sole, vento.). Posizioni consigliate per l'installazione sono, ad esempio, sotto una tenda o sotto la copertura dei posti auto.

Utilizzo di sensori radio aggiuntivi

La stazione di base è impostata come radiosveglia. È possibile utilizzare fino a tre sensori esterni.

Per ulteriori informazioni o per un'ordinazione a pagamento utilizzate il seguente indirizzo e-mail: [e-mail].

• I sensori esterni radio possono essere collocati in stanze diverse o all'aperto.
• Ad ogni sensore deve essere assegnato un numero (= n. del canale di trasmissione).

Procedere come segue:

1. Posizionare la stazione base e i sensori esterni vicinissimi l'una agli altri.
2. Rimuovere il coperchio del vano batterie dal retro dei sensori esterni.
3. Con l'aiuto del selettore, selezionare un canale per ogni sensore esterno. Il sensore dato in dotazione nel volume di consegna utilizza per impostazione standard il Canale 1, scegliete quindi per il secondo sensore Canale 2 e per il terzo sensore Canale 3.
4. Inserire due batterie del tipo illustrato sul fondo. Fare attenzione alla corretta polarità (+/-).
5. Appoggiare nuovamente il coperchio del vano batterie.
6. Con il tasto ▼, selezionare il sensore esterno corrispondente (1, 2 o 3), per visualizzarne i dati.

- Potete anche premere ripetutamente il tasto ▼, finché sul display a fianco dell'indicazione del canale compaia anche quella del sensore radio esterno corrispondente Ⓗ Questo segnale indica che i dati dei sensori esterni saranno automaticamente rilevati e mostrati uno dopo l'altro.

- Se il numero di canale non viene visualizzato dopo aver inserito le batterie, premere il pulsante TX sul relativo sensore radio. In questo modo i dati meteo sono forniti direttamente alla stazione meteo.

Quindi potete collocare il nuovo sensore radio esterno nel luogo dove è destinato.

Informazioni sul trasmettitore di segnale orario DCF77

L'orologio radiocontrollato integrato nella stazione meteo riceve i segnali radio dall'emittente di segnale orario DCF77. Che trasmette l'ora esatta e ufficiale dalla Germania sulla frequenza a onde lunghe 77,5 kHz.

Il trasmettitore è situato a Mainflingen, nei pressi di Francoforte sul Meno, e il suo segnale raggiunge orologi radiocontrollati in un raggio di fino a 2.000 km nell'Europa occidentale.

Non appena la stazione base viene collegata a una fonte di alimentazione (batterie o rete), essa entra in modalità di ricezione e cerca il segnale dell'emittente DCF77. Quando la ricezione del segnale orario è sufficientemente forte, data e ora compariranno sullo schermo.

La stazione base passa in modalità ricezione più volte al giorno, per sincronizzare l'orario con il segnale radio proveniente dal trasmettitore DCF77. In caso di mancata ricezione, ad esempio durante un forte temporale, il dispositivo continuerà a funzionare normalmente ed accederò alla modalità di ricezione alla prossima ora impostata.

Visualizzazione del display della stazione base

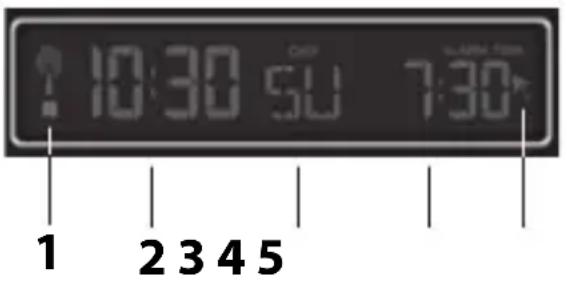

Visualizzazione dell'ora e del calendario

10:30 5:0 7:30 1 2 3 4 5

1 Simbolo per la ricezione radio dall'emittente di segnale orario
2 orario attuale nel formato 12 o 24 ore
Nella visualizzazione nel formato 12 ore, le ore pomeridiane e serali sono contrassegnate con "PM".

3 giorno della settimana attuale

4 • Orario di sveglia impostato o

• Giorno e mese o
• Indicazione dei secondi

La visualizzazione standard è giorno e mese. La visualizzazione viene determinata agendo sui tasti 🎨 e 🌘

5 La funzione sveglia è attivata, vedere "Sveglia"

Dati meteo

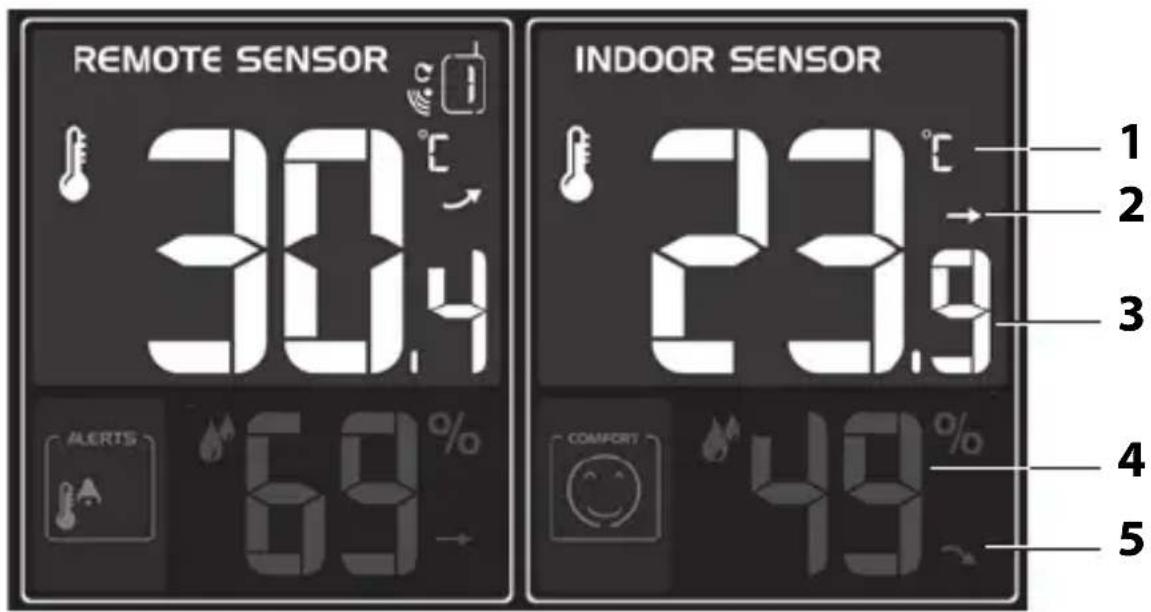

REMOTE SENSOR 30.4 INDOOR SENSOR 23.9 1 2 3 4 5 69% 69% COMFORT 49%

Le informazioni visualizzate per l'ambiente esterno (REMOTE SENSOR) e per l'ambiente interno (INDOOR SENSOR) sono pressoché identiche.

1 Unità di misura della temperatura (°C o °F)
2 Tendenza per la temperatura, vedere "Tendenza per la temperatura e per l'umidità dell'aria"
3 Temperatura in gradi Celsius o Fahrenheit
4 Umidità in percentuale
5 Tendenza per l'umidità dell'aria, vedere "Tendenza per la temperatura e per l'umidità dell'aria"

Previsioni del tempo e tendenza del tempo

Dopo la messa in funzione, la stazione meteo impiega circa 12 ore per raccogliere ed elaborare i dati ricevuti e produrre previsioni del tempo attendibili.

Le previsioni del tempo sono prodotte utilizzando i dati raccolti e le variazioni della pressione atmosferica.

Le previsioni coprono un'area con un raggio di circa 30 - 50 km dalla stazione e sono valide per le prossime 12 - 24 ore.

La percentuale di precisione delle previsioni del tempo è di circa il 75%.

I simboli meteo indicano lo sviluppo meteo delle 8 ore successive, non il meteo attuale.

FORECAST

Insieme alla tendenza della pressione atmosferica, è possibile ottenere ulteriori informazioni sul tempo.

pressione atmosferica in aumento

pressione atmosferica invariata

pressione atmosferica in diminuzione

Due esempi:

• Le previsioni indicano pioggia, la pressione è in rapida diminuzione >> sono probabili forti piogge.
• Le previsioni indicano pioggia, la pressione atmosferica è salita nelle ultime 12 ore, ma poi è leggermente diminuita nelle ultime 3 ore >> pioggia leggera probabile.

Tendenza della temperatura e dell'umidità

Per i valori di temperatura e umidità misurati dalla stazione base e dal sensore radio esterno, la tendenza viene visualizzata in forma di una freccia:

in aumento

invariata

in diminuzione

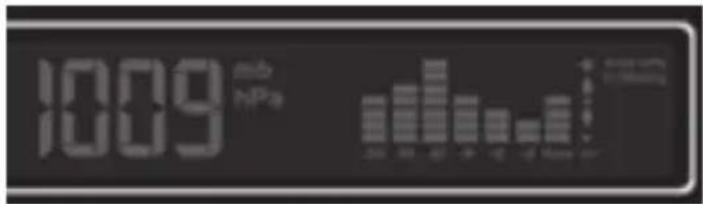

Indicazione della pressione atmosferica

1009 mb HPa

La pressione atmosferica attualmente percepita viene visualizzata secondo l'unità di misura scelta.

Di fianco a destra viene visualizzato lo storico della pressione nelle ultime 24 ore.

Per cambiare l'unità di misura:

1. Tenere premuto il tasto ✿ finché l'unità di misura della pressione atmosferica lampeggia.

2. Impostare con i tasti ▲ o ▼ unità di misura desiderata (mb HPa oppure InHg).

3. Premere ⚙ per confermare l'impostazione.

Fasi lunari

Le fasi lunari sono attualizzate automaticamente con la data.

Luna nuova Luna crescente Mezza luna

Gibbosa crescente

Luna piena Gibbosa calante Mezza luna

Luna calante

Indicatore del livello di benessere

L'indice di benessere unisce temperatura (T) e umidità (L). I valori vengono misurati dalla stazione base.

T: molto piacevole

L: molto piacevole

T: piacevole

L: piacevole

T: un po' troppo freddo o caldo

L: un po' troppo secco o umido

T: troppo freddo o caldo

L: chiaramente troppo secco o umido

T: molto freddo o caldo

L: molto secco o umido

Dati meteorologici memorizzati

Il pulsante MEM consente di visualizzare i valori massimi e minimi delle ultime 24 ore relativi alla temperatura e all'umidità.

• Premere 1 volta per: visualizzare i valori massimi
• Premere 2 volte per: visualizzare i valori minimi
• Premere 3 volte per: visualizzare la schermata predefinita

Per eliminare i valori memorizzati:

- tenere premuto il pulsante MEM per circa 3 secondi, fino a quando i valori visualizzati non saranno stati cancellati.

Allarme temperatura e allarme gelo

Informazioni generali

• Con l'allarme della temperatura potete tenere sotto controllo un intervallo di variazione della temperatura. Qualora la temperatura superasse il limite superiore o scendesse al di sotto del limite inferiore, verrete avvisati otticamente e acusticamente.
• Potete regolare voi stessi i limiti della temperatura. Impostazione predefinita: da -20 °C a 60 °C
• Se utilizzate più sensori radio esterni, potete impostare per ciascun sensore esterno un particolare intervallo di variazione della temperatura.

Impostare l'intervallo di variazione della

temperatura

1. Soltanto qualora abbiate collegato più sensori radio esterni alla stazione base: Scegliere con il tasto ▼ sensore desiderato (fare attenzione all'indicazione del canale).
2. Tenere premuto il tasto 🎨 finché sul display comparirà una freccia e “Hi” lampeggerà.
3. Impostare con i tasti ▲ o ▼ il limite di temperatura superiore.
4. Premere 🎨 per memorizzare l'inserimento.
5. Impostare con i tasti ▲ o ▼l limite inferiore della temperatura "LO".
6. Infine, premere 🖼️.

Attivazione dell'allarme della temperatura

-Premere 1 volta il tasto per attivare l'allarme della temperatura.

Al raggiungimento dell'intervallo di variazione della temperatura suonano gli allarmi sonori e "ALERTS" e l'indicazione della temperatura lampeggiano.

Premere un tasto qualsiasi per disattivare gli allarmi sonori.

- Se la temperatura è più alta del limite superiore di temperatura impostato, sul display lampeggia "Hi".

- Se la temperatura è più bassa del limite inferiore di temperatura impostato, sul display lampeggia "LO". Il lampeggiamento continua fintantoché...

- ... persistono le condizioni per l'allarme della temperatura o

- ... finché premete 1 volta il taste: L'“ALERTS” si estingue e cessa il lampeggiamento della temperatura.

Allarme gelo

Quando l'allarme della temperatura è attivo (vedere la sezione precedente), si attiva automaticamente anche l'allarme gelo.

Se sul display appare il simbolo del ghiaccio, la temperatura esterna misurata oscilla in un intervallo da -1 °C fino a 3 °C (da 30 °F fino a 37 °F).

Anche se non viene visualizzato l'allarme gelo, per temperature prossime al punto di congelamento c'è

sempre rispettivamente il pericolo di gelo o il pericolo di formazione di un sottile strato di ghiaccio pericoloso per la circolazione.

Sveglia

Impostazione della sveglia

1. Premere 1 volta

Sul display compare ALARM TIME.

1. Tenere premuto ☑ per alcuni secondi, fino a quando l'icona della sveglia lampeggia.
2. Impostare l'ora desiderata per la sveglia con i pulsanti

1. Premere 🔒.

I minuti dell'ora della sveglia lampeggeranno sul display.

1. Impostare i minuti con i pulsanti

1. Infine, premere

Attivazione e disattivazione della sveglia

- Inserire (ON) e disinserire (OFF) con l'interruttore inferiore la funzione di sveglia. La funzione della sveglia è attivata quando l'icona corrispondente appare sul display.

Risveglio

All'ora impostata, l'unità emetterà un segnale di sveglia la cui intensità aumenterà con la durata della sveglia.

Disattivazione del segnale della sveglia

-Premere un pulsante della stazione base (tranne) per disattivare la sveglia.

Funzione di interruzione automatica

Se non viene premuto alcun tasto, la sveglia si spegne automaticamente dopo 2 minuti. Suonerà nuovamente dopo 24 ore.

Ripetizione sveglia (funzione Snooze)

-Toccare leggermente 1 volta sul campo del sensore ⚙ / z ^z quando suona il segnale di sveglia.

Il segnale di sveglia cessa e ▶ e zlampeggiano.

Dopo 5 minuti, il dispositivo si accende di nuovo e ricomincia a suonare. Questa azione può essere ripetuta più volte.

Altre funzioni

Illuminazione del display

Funzionamento a batteria

-Toccare sul campo del sensore per far illuminare il display per ca. 15 secondi.

Funzionamento a corrente

Quando la stazione base funziona a corrente utilizzando l'alimentatore, il display è costantemente illuminato.

-Premere più volte il tasto☀ per scegliere uno tra i cinque differenti livelli di luminosità.

Funzione di carica tramite USB

Quando la stazione base è collegata alla rete elettrica, la porta USB sul retro della stazione base consente di caricare dispositivi quali smartphone o lettori MP3.

Attenersi alle istruzioni del produttore del dispositivo da caricare.

-Collegare la porta USB e il dispositivo esterno con un cavo USB (non in dotazione).

Modifica dell'unità di misura della temperatura

-Premere il tasto ▲ per commutare la temperatura tra le unità di misura °Celsius o °Fahrenheit.

Commutare tra orario estivo e orario invernale

In caso di ricezione del segnale orario, il passaggio dall'ora solare all'ora legale e viceversa avviene automaticamente.

Se l'orario estivo è attivo, sul display appare "DST" (Daylight Saving Time).

Indicazione sostituzione batteria

Per la stazione base e il sensore radio esterno c'è rispettivamente una particolare indicazione di cambio batterie.

Quando il simbolo appare sul display, dovete sostituire con batterie nuove le batterie inserite risp. nella stazione di base (INDOOR SENSOR) e nel sensore radio esterno (REMOTE SENSOR).

Procedere quindi come descritto nella "Messa in funzione". Osservare:

• Utilizzare solo il tipo di batterie indicato nella scheda dei "Dati tecnici".
• Sostituire sempre tutte le batterie.
• Provvedere allo smaltimento corretto delle batterie, vedi "Smaltimento".

Pulizia

1. Quando l'unità funziona a corrente: staccare la spina dell'alimentatore dalla stazione base.
2. Pulire la stazione base e il sensore esterno con un panno pulito leggermente inumidito.
3. Asciugare accuratamente l'unità prima di collegarla di nuovo all'alimentatore.

Risoluzione dei problemi

Problema Possibile causa
Al momento la ricezione del segnale DCF77 è impossibile.	• Controllare la posizione in cui è situato il dispositivo.• Se necessario, avviare la procedura manuale di ricezione del segnale.• Impostare manualmente l'orario.
L'indicazione della temperatura del sensore esterno appare troppo alta.	· Verificare che il sensore esterno non sia esposto alla luce diretta del sole.
Sul display appaiono invece dei valori misurati per la temperatura e per l'umidità H.HH o LL.L.	· I valori si trovano sopra o sotto l'intervallo di misura.
Il display è illeggibile, la funzione non è chiara oppure i valori sono chiaramente errati.	· Riportare la stazione meteo alle impostazioni iniziali.
La stazione base non riceve alcun segnale dal sensore radio.	· Assicurarsi che non ci siano dispositivi elettrici che possano causare interferenze, in prossimità del sensore radio o della stazione base.· Controllare lo stato delle batterie del sensore.· Avvicinare la stazione base al sensore o viceversa.
L'orario lascia il posto a uno, due, tre ecc. ore.	• Probabilmente, si è impostato un fuso orario sbagliato.

Caratteristiche tecniche

Stazione base

Modello: Stazione meteo WS 1704

Ingresso: 5 V = 1,2 A

-Umidità atmosferica: 20% - 95%

Sensore radio esterno

-Pressione atmosferica: come per la stazione di base -Umidità atmosferica: come per la stazione di base

Frequenza di trasmissione: 433, 92 MHz

Max. Potenza di + 10 dBm

trasmissione:

Portata: circa 60 metri (in campo aperto)

Alimentatore

Ingresso: 100-240 V\~, 50/60Hz

Uscita: 5 V = 1,2 A

Classe di protezione: || □

Distributore: Waagen-Schmitt GmbH

Hammer Steindamm 27-29

22089 Amburgo, Germania

I nostri prodotti sono costantemente sviluppati e perfezionati. Pertanto, modifiche tecniche e nel design sono possibili in qualsiasi momento.

Dichiarazione di conformità

Con la presente, Waagen-Schmitt GmbH dichiara che la stazione meteo WS1704 è conforme alle direttive 2014/53/UE, 2014/35/UE e 2011/65/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

www.ade-germany.de/doc

La presente dichiarazione perde ogni sua validità qualora alla bilancia vengano apportate modifiche senza la nostra autorizzazione.

Amburgo, marzo 2018

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

22089 Amburgo, Germania

C€

Garanzia

Gentile cliente,

La ditta Waagen-Schmitt GmbH garantisce la riparazione o la sostituzione gratuita dell'unità per un periodo di 2 anni a partire dalla data di acquisto, nel caso di difetti di materiale o fabbricazione del prodottwo.

A tale scopo, consegnare al rivenditore il prodotto e la prova di acquisto (citando i motivi del reclamo).

Smaltimento

Smaltimento dell'imballaggio

Smaltire l'imballaggio nella raccolta differenziata. Conferire il cartone nella raccolta della carta e la pellicola in quella del materiale riciclabile.

Smaltimento del prodotto

Smaltire il prodotto secondo le norme vigenti nel proprio paese.

Il dispositivo non deve essere smaltito con i normali rifiuti domestici

Al termine della sua vita utile, l'apparecchio deve essere smaltito in modo appropriato. In tal modo si rende possibile il riutilizzo del materiale riciclabile contenuto nell'apparecchio limitando l'impatto sull'ambiente. Smaltire l'apparecchio usato presso un centro di raccolta per rifiuti elettrici o un centro di riciclaggio.

Per ulteriori informazioni rivolgersi alla ditta di smaltimento locale o alla propria amministrazione comunale.

Le batterie e gli accumulatori non devono essere smaltiti con i rifiuti domestici

Le batterie e gli accumulatori devono essere consegnati presso un centro di raccolta comunale o di quartiere, oppure presso il proprio rivenditore, al fine di garantire il loro smaltimento in modo rispettoso dell'ambiente.

Szanowny Kliencie!
