Caractéristiques techniques	Microphone dynamique, directivité cardioïde, réponse en fréquence de 50 Hz à 15 kHz, impédance de 600 ohms.
Utilisation	Idéal pour les enregistrements vocaux, les performances live et les applications de diffusion.
Maintenance et réparation	Nettoyer régulièrement la grille avec un chiffon doux, éviter l'exposition à l'humidité excessive.
Sécurité	Ne pas utiliser à proximité de sources d'eau, éviter les chocs violents.
Informations générales	Compatible avec la plupart des interfaces audio et des systèmes de sonorisation, poids léger pour une portabilité accrue.

FOIRE AUX QUESTIONS - Radius 200L ALTO

Comment connecter le microphone ALTO Radius 200L à mon ordinateur ?

Pour connecter le microphone ALTO Radius 200L à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité dans le port USB du microphone et l'autre dans un port USB disponible sur votre ordinateur.

Pourquoi le son est-il faible lorsque j'utilise le microphone ALTO Radius 200L ?

Assurez-vous que le microphone est correctement positionné et que le gain est réglé sur un niveau approprié. Vous pouvez également vérifier les paramètres de volume dans votre logiciel d'enregistrement ou dans les paramètres de son de votre ordinateur.

Le microphone ALTO Radius 200L est-il compatible avec les systèmes d'exploitation Mac et Windows ?

Oui, le microphone ALTO Radius 200L est compatible avec les systèmes d'exploitation Mac et Windows. Assurez-vous de télécharger les pilotes nécessaires si requis pour votre système.

Comment réduire le bruit de fond lors de l'utilisation du microphone ALTO Radius 200L ?

Pour réduire le bruit de fond, utilisez un filtre anti-pop et positionnez le microphone à une distance appropriée de votre source sonore. Vous pouvez également ajuster les paramètres de suppression du bruit dans votre logiciel d'enregistrement.

Que faire si le microphone ALTO Radius 200L n'est pas reconnu par mon ordinateur ?

Si le microphone n'est pas reconnu, vérifiez les connexions USB, essayez un autre port USB ou redémarrez votre ordinateur. Assurez-vous également que le microphone est alimenté et que les pilotes sont à jour.

Comment nettoyer le microphone ALTO Radius 200L ?

Pour nettoyer le microphone, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des liquides qui pourraient endommager l'électronique.

Le microphone ALTO Radius 200L peut-il être utilisé pour le streaming en direct ?

Oui, le microphone ALTO Radius 200L est idéal pour le streaming en direct grâce à sa qualité sonore et à sa facilité de connexion avec des applications de streaming.

Comment changer les réglages de gain du microphone ALTO Radius 200L ?

Le microphone ALTO Radius 200L dispose d'un contrôle de gain intégré. Tournez le bouton de gain situé sur le microphone pour ajuster le niveau sonore en fonction de vos besoins.

Quelle est la durée de garantie du microphone ALTO Radius 200L ?

Le microphone ALTO Radius 200L est généralement couvert par une garantie de deux ans. Veuillez consulter votre documentation d'achat pour plus de détails.

MODE D'EMPLOI Radius 200L ALTO

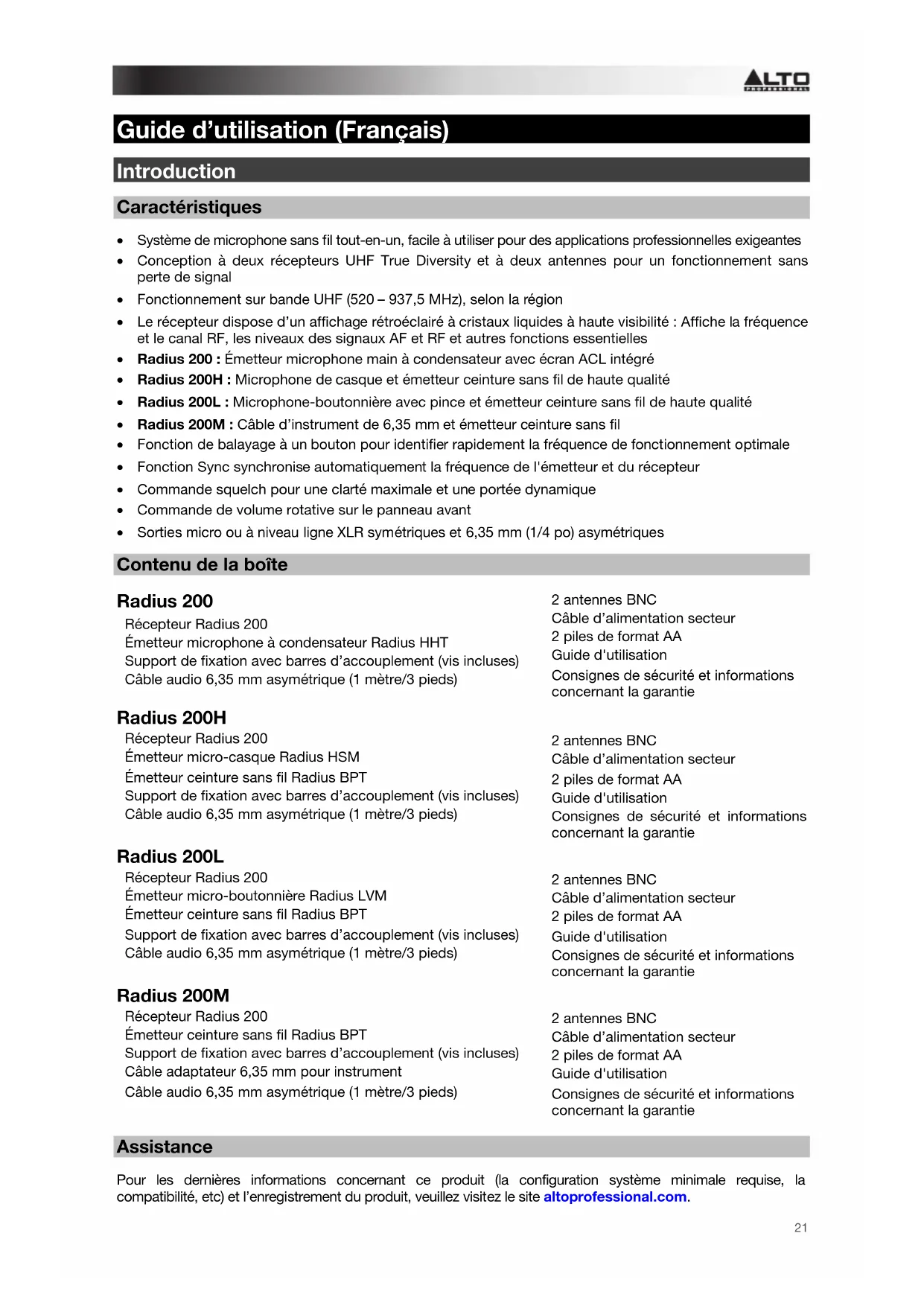

Guide d’utilisation (Français) Introduction Caractéristiques

• Système de microphone sans fil tout-en-un, facile à utiliser pour des applications professionnelles exigeantes

• Conception à deux récepteurs UHF True Diversity et à deux antennes pour un fonctionnement sans perte de signal
• Fonctionnement sur bande UHF (520 – 937,5 MHz), selon la région

• Le récepteur dispose d’un affichage rétroéclairé à cristaux liquides à haute visibilité : Affiche la fréquence et le canal RF, les niveaux des signaux AF et RF et autres fonctions essentielles
• Radius 200 : Émetteur microphone main à condensateur avec écran ACL intégré

• Radius 200H : Microphone de casque et émetteur ceinture sans fil de haute qualité

• Radius 200L : Microphone-boutonnière avec pince et émetteur ceinture sans fil de haute qualité

• Radius 200M : Câble d’instrument de 6,35 mm et émetteur ceinture sans fil

• Fonction de balayage à un bouton pour identifier rapidement la fréquence de fonctionnement optimale

• Fonction Sync synchronise automatiquement la fréquence de l'émetteur et du récepteur

• Commande squelch pour une clarté maximale et une portée dynamique

• Commande de volume rotative sur le panneau avant

• Sorties micro ou à niveau ligne XLR symétriques et 6,35 mm (1/4 po) asymétriques Contenu de la boîte Radius 200 Récepteur Radius 200 Émetteur microphone à condensateur Radius HHT Support de fixation avec barres d’accouplement (vis incluses) Câble audio 6,35 mm asymétrique (1 mètre/3 pieds) 2 antennes BNCCâble d’alimentation secteur 2 piles de format AA Guide d'utilisation Consignes de sécurité et informations concernant la garantie Radius 200H Récepteur Radius 200 Émetteur micro-casque Radius HSM Émetteur ceinture sans fil Radius BPT Support de fixation avec barres d’accouplement (vis incluses) Câble audio 6,35 mm asymétrique (1 mètre/3 pieds)

2 antennes BNC Câble d’alimentation secteur 2 piles de format AA Guide d'utilisation Consignes de sécurité et informations concernant la garantie Radius 200L Récepteur Radius 200 Émetteur micro-boutonnière Radius LVM Émetteur ceinture sans fil Radius BPT Support de fixation avec barres d’accouplement (vis incluses) Câble audio 6,35 mm asymétrique (1 mètre/3 pieds)

2 antennes BNC Câble d’alimentation secteur 2 piles de format AA Guide d'utilisation Consignes de sécurité et informations concernant la garantie Radius 200M Récepteur Radius 200 Émetteur ceinture sans fil Radius BPT Support de fixation avec barres d’accouplement (vis incluses) Câble adaptateur 6,35 mm pour instrument Câble audio 6,35 mm asymétrique (1 mètre/3 pieds)

2 antennes BNC Câble d’alimentation secteur 2 piles de format AA Guide d'utilisation Consignes de sécurité et informations concernant la garantie Assistance Pour les dernières informations concernant ce produit (la configuration système minimale requise, la compatibilité, etc) et l’enregistrement du produit, veuillez visitez le site altoprofessional.com.22

Consignes de sécurité importantes Veuillez noter : Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits ou de l’utilisation faite de ces informations. Alto Professional et inMusic ne sont pas responsables de la mauvaise utilisation de leurs produits causés par le non-respect des procédures d’entretien et d’inspection. Veuillez également consulter le guide des consignes de sécurité et informations concernant la garantie inclus.

Câbles Toujours s’assurer que les câbles sont tenus éloignés des artistes, de l’équipe de production et du public afin qu’ils ne puissent trébucher sur le câble.

Niveau sonore L’exposition aux niveaux extrêmement élevés de bruit peut causer une perte d’audition permanente. Le comité de santé et de sécurité au travail des États-Unis (OSHA) a établi des durées d’exposition acceptables pour certains niveaux de bruit. Selon la OSHA, une exposition à des niveaux de pression acoustique (NPA) au-dessus de ces limites peut avoir comme conséquence une perte d’audition. Lors de l’utilisation d’équipement capable de générer des niveaux de pression acoustique élevés, il faut prendre des mesures afin de protéger son ouïe lorsque cette unité est en fonction. Heures par jour NPA (dB) Exemple 8 90 Petite salle de spectacle 6 92 Train 4 95 Rame de métro 3 97 Moniteurs de table à niveaux élevés 2 100 Concert de musique classique 1,5 102 Riveteuse 1 105 Usine de fabrication 0,50 110 Aéroport moins de 0,25 115 Concert rock23

Caractéristiques Émetteur Votre Radius 200 comprend un des systèmes émetteurs suivants :

• Radius 200 : un émetteur microphone main à condensateur

• Radius 200H : un micro-casque et un émetteur ceinture sans fil

• Radius 200L : un micro-boutonnière et un émetteur ceinture sans fil

• Radius 200M : un câble d’instrument et un émetteur ceinture sans fil

Émetteur microphone à condensateur (Radius 200)

1. Touche d'alimentation/Sourdine : Maintenez cette touche enfoncée

pendant 4 secondes afin de mettre l’émetteur sous et hors tension. Lorsque l’émetteur est sous tension, cette touche permet d’activer et de désactiver la mise en sourdine.

2. Voyant d'alimentation/Sourdine : Ce voyant indique l’état d’alimentation

et si la mise en sourdine est activée :

• Voyant rouge : L'émetteur est sous tension.

• Voyant rouge clignotant : Les piles de l’émetteur sont faibles.

• Voyant bleu : La mise en sourdine est activée.

• Voyant bleu clignotant : La mise en sourdine est activée et les piles de l’émetteur sont faibles.

3. Touche de synchronisation : Cette touche permet de synchroniser

l’émetteur et le récepteur. Pour de plus amples informations, veuillez consulter la section Fonctionnement.

4. Écran : L’écran affiche le canal sélectionné et le niveau de charge des

5. Compartiment des piles (non illustré) : Insérez 2 piles de format AA

dans le compartiment. Assurez-vous que les polarités (+ et –) des piles sont correctes.

6. Grille : Cette grille protège la capsule du microphone et réduit le bruit du

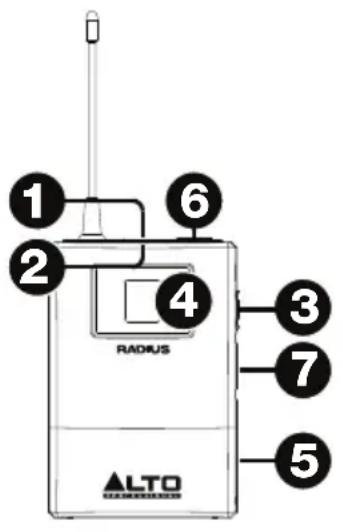

Émetteur ceinture (pour micro-casque [Radius 200H], micro boutonnière [Radius 200L] ou câble d’instrument [Radius 200M])

1. Touche d'alimentation/Sourdine : Maintenez cette touche

enfoncée pendant 2 secondes afin de mettre l’émetteur sous et hors tension. Appuyez brièvement sur cette touche afin d’activer et de désactiver la mise en sourdine.

2. Voyant d'alimentation/Sourdine : Ce voyant indique l’état

d’alimentation et si la mise en sourdine est activée :

• Lumière rouge : L'émetteur est sous tension.

• Voyant rouge clignotant : Les piles de l’émetteur sont faibles.

• Voyant bleu : La mise en sourdine est activée.

• Voyant bleu clignotant : La mise en sourdine est activée et les piles de l’émetteur sont faibles.

3. Touche de synchronisation : Appuyez sur cette touche afin de

synchroniser l’émetteur avec le récepteur. Pour de plus amples informations, veuillez consulter la section Fonctionnement.

4. Écran : Cet écran affiche le canal sélectionné et le niveau de

5. Compartiment des piles (non illustré) : Insérez 2 piles de format

AA dans le compartiment. Assurez-vous que les polarités (+ et –) des piles sont correctes.

6. Entrée microphone/instrument (mini-XLR à 4 broches) :

Branchez le microphone ou câble instrument inclus à cette entrée.

7. Sélecteur de gain : Utilisez ce commutateur pour régler le gain de

l'entrée audio à 10 dB, 0 dB, ou -10 dB. Pour les instruments avec des micros passifs, nous recommandons le réglage -10 dB. Pour les instruments avec des micros actifs, nous recommandons le réglage 0 dB ou -10 dB. Récepteur Panneau avant POWER

1. Interrupteur d'alimentation : Cette touche permet de mettre le récepteur sous et hors tension.

2. Écran d’affichage : Cet écran affiche le canal sélectionné, la fréquence et autres paramètres. Pour

de plus amples informations, veuillez consulter la section Écran d’affichage.

3. Touches de défilement () : Cette touche permet de permuter entre les différents modes :

Manual (manuel), Autoscan (balayage automatique) ou Preset (préréglages). Lors de la recherche de canaux, ces touches permettent de passer au canal suivant ou précédent.

4. Touche de synchronisation : Appuyez sur cette touche afin de synchroniser le récepteur avec

l’émetteur. Pour de plus amples informations, veuillez consulter la section Fonctionnement.

5. Touche Set : Cette touche permet de confirmer la sélection du mode (Manual, Autoscan,

Preset) ou pour régler le canal actuel.

6. Bouton volume : Cette commande permet d’ajuster le volume de sortie du récepteur.

1 : Masse 2 : Ligne 3 : Micro 4: +10V 1 : Masse 2 : Ligne 3 : Micro 4: +10V

Niveau micro Niveau ligne25

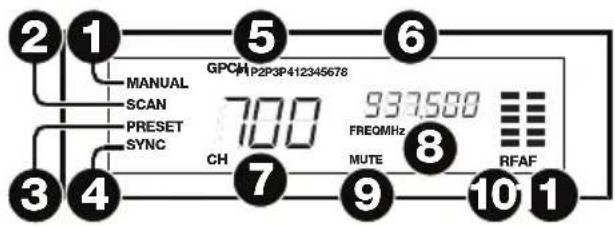

1. Manual : Cet indicateur s'affiche lorsque le récepteur est en mode manuel, où vous pouvez

sélectionner le canal manuellement. Utilisez les touches de défilement (haut et bas, ) pour permuter entre les différents modes.

2. Scan : Cet indicateur s'affiche lorsque le récepteur est en mode balayage automatique, où le

récepteur sélectionne automatiquement le canal dont le signal est le plus clair et le plus puissant.

3. Preset : Cet indicateur s'affiche lorsque le récepteur est en mode préréglages, où vous pouvez

sélectionner un groupe de canaux préréglé afin de ne pas avoir à balayer toute la bande de fréquences.

4. Sync : Cet indicateur s'affiche lorsque l'émetteur et le récepteur sont synchronisés.

5. GP (P1, P2, P3, P4) : Cet indicateur affiche le groupe de canaux préréglé sélectionné.

6. CH (1–8) : Cet indicateur affiche le canal préréglé sélectionné.

7. CH (spécifique à la région) : Cet indicateur affiche le numéro du canal sélectionné. Le nombre

de canaux disponibles dépend de la région.

8. Freq : Ceci indique la fréquence en MHz.

9. Mute : Cet indicateur s'affiche lorsque le signal audio est mis en sourdine.

10. RF : Ce vumètre indique le niveau du signal de réception entre l'émetteur et le récepteur.

11. AF : Ce vumètre indique le niveau du signal provenant des sorties audio du récepteur.

1. Bornes pour antennes : Branchez les antennes fournies à ces bornes.

2. Sortie audio (XLR) : Utilisez un câble XLR standard pour brancher cette sortie symétrique à

l’entrée d’un amplificateur d’instrument, d’une console de mixage, d’une système de sonorisation, etc.

3. Sortie audio (6,35 mm/1/4 po) : Utilisez un câble 6,35 mm (1/4 po) standard pour brancher

cette sortie asymétrique à l’entrée d’une console de mixage, système de sonorisation, etc.

4. Sélecteur Line/Mic : Ce sélecteur permet de régler le signal de sortie du récepteur sur niveau

ligne ou microphone. Réglez ce sélecteur à la position ligne (Line) si vous branchez la sortie à une entrée de niveau ligne symétrique (p. ex., l’entrée XLR ou TRS 6,35 mm (1/4 po) d’une console de mixage) ou à l'entrée instrument actif à faible impédance d'un amplificateur d'instrument. Réglez ce sélecteur à la position Mic si vous branchez la sortie à l’entrée instrument haute impédance d'un amplificateur d’instrument.

5. Commande Squelch : Cette commande permet d’ajuster le seuil du bruit de fond.

6. Entrée d'alimentation : Branchez le câble d'alimentation secteur inclus (12 V, 1 A, centre positif)

à cette entrée, puis branchez l’autre l’extrémité à une prise secteur.26

Fonctionnement Pour configurer et utiliser le Radius 200, veuillez suivre les étapes décrites dans ce chapitre dans l'ordre. Lors de la configuration d’un système qui utilise plusieurs paires d'émetteurs- récepteurs, vous devez procéder à leur installation une paire à la fois en vous assurant de garder chaque paire sous tension alors que vous configurez les autres.

1. Installation du récepteur

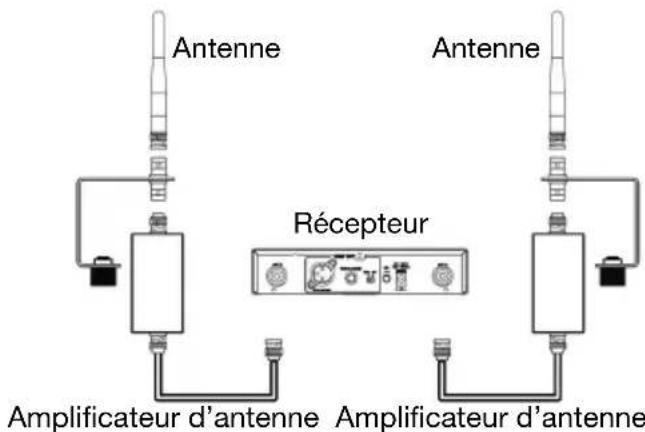

Facultatif : Installation des supports de fixation et/ou des antennes Pour utiliser deux récepteurs dans un rack standard de 48 cm (19 po), utilisez les supports de fixation pour rack inclus, les barres d’accouplement et les vis.

Pour utiliser un récepteur dans un rack standard de 48 cm (19 po), utilisez deux supports de fixation pour rack longs (vendus séparément) et les vis.

Nous recommandons fortement d'utiliser les antennes incluses pour améliorer et renforcer la réception. Vous pouvez également utiliser un amplificateur d'antenne (vendu séparément) pour améliorer encore plus le signal. Support de fixation Support de fixation Barre d’accouplement Barre

accouplement Récepteur Récepteur Récepteur Support de fixation long Support de fixation long

Récepteur Antenne Antenne Amplificateur d’antenne Amplificateur d’antenne27

Raccordement des connexions et réglage du mode et du canal du récepteur

1. Utilisez le câble d’alimentation secteur inclus pour brancher l’entrée d’alimentation à une prise

secteur. Le récepteur se mettra sous tension automatiquement.

2. Utilisez un câble XLR ou 6,35 mm (1/4 po) standard afin de brancher les sorties audio du récepteur

à une console de mixage ou à un système de sonorisation. N’utilisez pas les deux sorties audio en même temps, car cela peut entraîner une perte du signal ou une augmentation du bruit.

3. Réglez le sélecteur Line/Mic sur le réglage approprié :

• Réglez ce sélecteur à la position ligne (Line) si vous branchez la sortie à une entrée de niveau ligne symétrique (p. ex., l’entrée XLR ou TRS 6,35 mm (1/4 po) d’une console de mixage) ou à l'entrée instrument actif à faible impédance d'un amplificateur d'instrument.

• Réglez ce sélecteur à la position Mic si vous branchez la sortie à l’entrée instrument haute impédance d'un amplificateur d’instrument.

4. Réglez le canal du récepteur en utilisant une des méthodes suivantes :

• Mode manual (Manual) Important : Ne pas placer deux ou plusieurs émetteurs à portée du récepteur lors de la sélection d'un canal. Veuillez vous assurer qu’il y a au moins 1 mètre (3 pieds) entre l'émetteur et le récepteur.

i. Utiliser les touches de défilement du récepteur pour sélectionner le mode Manual

(manuel). (Vous devez maintenir chaque touche enfoncée pendant 1 seconde pour basculer au mode suivant.)

ii. Maintenez la touche Set enfoncée pendant 1 seconde. Les numéros à l’écran

iii. Utilisez les touches de défilement du haut et du bas pour sélectionner un canal.

iv. Appuyez sur la touche Set pour bloquer la réception sur ce canal.

• Mode balayage automatique (Scan) : Important : Lors de la configuration d’un système qui utilise plusieurs paires d'émetteurs- récepteurs, assurez-vous de garder chaque paire sous tension alors que vous configurez les autres. Ceci permet d’éviter que chaque paire sélectionne automatiquement le même canal.

i. Utiliser les touches de défilement du récepteur pour sélectionner le mode balayage

automatique (Auto). (Vous devez maintenir chaque touche enfoncée pendant 1 seconde pour basculer au mode suivant.)

ii. Maintenez la touche Set enfoncée pendant 1 seconde. Les numéros à l’écran

iii. Appuyez une fois sur une des touches de défilement. Le récepteur balaye

automatiquement les fréquences et sélectionne la première ayant un signal clair et puissant.

iv. Appuyez sur la touche Set pour bloquer la réception sur ce canal.

• Mode préréglages (Preset)

i. Utiliser les touches de défilement du récepteur pour sélectionner le mode Preset

(préréglages). (Vous devez maintenir chaque touche enfoncée pendant 1 seconde pour basculer au mode suivant.)

ii. Maintenez la touche Set enfoncée pendant 1 seconde. Les numéros à l’écran

iii. À l'aide des touches de défilement, sélectionnez un groupe de préréglages (P1, P2,

iv. Appuyez sur la touche Set pour bloquer la réception sur ce groupe de préréglages.

v. Utilisez les touches de défilement pour sélectionner un canal dans ce groupe de

vi. Appuyez sur la touche Set pour bloquer la réception sur ce canal dans ce groupe de

préréglages. Important : S'il y a de l’interférence sur les canaux du groupe de préréglages, répétez les étapes iii à vi.28

2. Mise en marche de l’émetteur

Émetteur microphone à condensateur :

1. Retirez le couvercle du compartiment des piles de l'émetteur et insérez 2 piles AA dans

le compartiment. Assurez-vous que les polarités (+ et –) des piles sont correctes.

2. Réfixez le couvercle du compartiment des piles de l'émetteur.

3. Maintenez la touche d’alimentation de l’émetteur enfoncée pendant 4 secondes afin de

mettre l’émetteur sous et hors tension. Émetteur ceinture sans fil :

1. Retirez le couvercle du compartiment des piles de l'émetteur et insérez 2 piles AA dans

le compartiment. Assurez-vous que les polarités (+ et –) des piles sont correctes.

2. Maintenez la touche d’alimentation de l’émetteur enfoncée pendant 2 secondes afin de

mettre l’émetteur sous et hors tension.

3. Synchronisation du récepteur et de l'émetteur

1. Veuillez vous assurer que l'émetteur et le récepteur sont à moins de 1 mètre (3 pieds) l’un

de l’autre et sous tension.

2. Maintenez la touche Sync de l'émetteur enfoncée jusqu’à ce que Sync clignote sur

l’écran du récepteur.

3. Appuyez sur la touche Sync du récepteur.

4. Configuration des niveaux et des paramètres

Niveau de gain : Si vous utilisez un émetteur ceinture sans fil, positionnez le sélecteur de gain sur 10 dB, 0 dB ou -10 dB pour régler le gain d'entrée audio. Niveau du volume : Utilisez le bouton Volume du récepteur pour régler le niveau du signal audio transmis de la sortie audio du récepteur à votre console de mixage ou système d'amplification. Niveau de squelch : Utilisez la commande squelch afin de réduire au maximum le bruit de fond pendant les périodes silencieuses. Des paramètres plus élevés permettent une plus grande réduction du bruit et de la plage dynamique, mais un réglage trop élevé peut également couper les sons plus faibles en même temps que le bruit de fond. Vous pouvez expérimenter avec différents réglages pour trouver celui qui vous convient.29

Dépannage Problème Solution Le récepteur ne produit aucun son. Veuillez vous assurer que le câble d’alimentation secteur du récepteur est correctement branché à l’entrée d’alimentation et à une prise secteur. Veuillez vous assurer que les piles de l'émetteur sont correctement insérées et que leurs polarités (+ et –) sont correctes. Veuillez vous assurer que l'émetteur et le récepteur sont réglés sur la même fréquence. Veuillez vous assurer que la sortie audio du récepteur est correctement branchée à votre console de mixage, système d’amplification, etc. Veuillez vous assurer que l'émetteur et le récepteur sont à moins de 100 mètres (328 pieds) l’un de l’autre et qu’il n’y a aucun obstacle entre les deux. Aussi, veuillez vous assurer que le récepteur n'est pas à proximité d’objets métalliques ou d’appareils qui peuvent causer des interférences RF (autres systèmes sans fil, téléviseurs, radios, etc.). Diminuez le réglage de la commande Squelch du récepteur. Il y a interférence audible dans la transmission. Veuillez vous assurer que l'émetteur et le récepteur sont à moins de 100 mètres (328 pieds) l’un de l’autre et qu’il n’y a aucun obstacle entre les deux. Aussi, veuillez vous assurer que le récepteur n'est pas à proximité d’objets métalliques ou d’appareils qui peuvent causer des interférences RF (autres systèmes sans fil, téléviseurs, radios, etc.). Veuillez vous assurer que les antennes de récepteur sont correctement fixées aux bornes pour antenne. Si vous utilisez plusieurs paires d'émetteurs-récepteurs, veuillez vous assurer que les paires n'utilisent pas les mêmes fréquences. Il y a de la distorsion. Veuillez vous assurer que le récepteur n'est pas à proximité d’objets métalliques ou d’appareils qui peuvent causer des interférences RF (autres systèmes sans fil, téléviseurs, radios, etc.). Diminuez le réglage du bouton Volume du récepteur.30
