BEDIENUNGSANLEITUNG Radius 200L ALTO

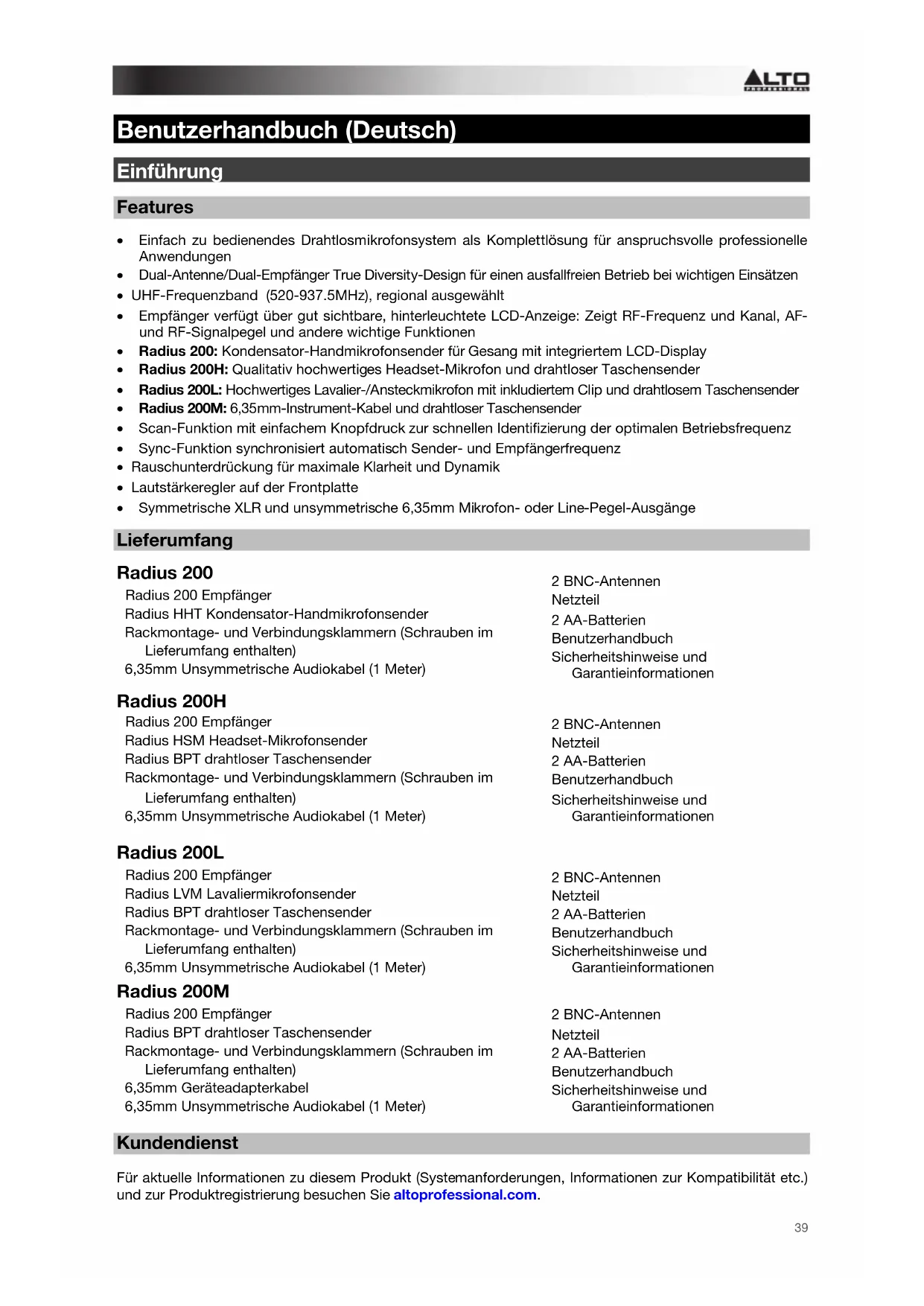

Benutzerhandbuch (Deutsch) Einführung Features

• Einfach zu bedienendes Drahtlosmikrofonsystem als Komplettlösung für anspruchsvolle professionelle Anwendungen
• Dual-Antenne/Dual-Empfänger True Diversity-Design für einen ausfallfreien Betrieb bei wichtigen Einsätzen
• UHF-Frequenzband (520-937.5MHz), regional ausgewählt
• Empfänger verfügt über gut sichtbare, hinterleuchtete LCD-Anzeige: Zeigt RF-Frequenz und Kanal, AF- und RF-Signalpegel und andere wichtige Funktionen
• Radius 200: Kondensator-Handmikrofonsender für Gesang mit integriertem LCD-Display

• Radius 200H: Qualitativ hochwertiges Headset-Mikrofon und drahtloser Taschensender

• Radius 200L: Hochwertiges Lavalier-/Ansteckmikrofon mit inkludiertem Clip und drahtlosem Taschensender

• Radius 200M: 6,35mm-Instrument-Kabel und drahtloser Taschensender

• Scan-Funktion mit einfachem Knopfdruck zur schnellen Identifizierung der optimalen Betriebsfrequenz

• Sync-Funktion synchronisiert automatisch Sender- und Empfängerfrequenz
• Rauschunterdrückung für maximale Klarheit und Dynamik • Lautstärkeregler auf der Frontplatte
• Symmetrische XLR und unsymmetrische 6,35mm Mikrofon- oder Line-Pegel-Ausgänge Lieferumfang Radius 200 Radius 200 Empfänger Radius HHT Kondensator-Handmikrofonsender Rackmontage- und Verbindungsklammern (Schrauben im Lieferumfang enthalten) 6,35mm Unsymmetrische Audiokabel (1 Meter) 2 BNC-Antennen Netzteil 2 AA-Batterien Benutzerhandbuch Sicherheitshinweise und Garantieinformationen Radius 200H Radius 200 Empfänger Radius HSM Headset-Mikrofonsender Radius BPT drahtloser Taschensender Rackmontage- und Verbindungsklammern (Schrauben im Lieferumfang enthalten) 6,35mm Unsymmetrische Audiokabel (1 Meter)

2 BNC-Antennen Netzteil 2 AA-Batterien Benutzerhandbuch Sicherheitshinweise und Garantieinformationen Radius 200L Radius 200 Empfänger Radius LVM Lavaliermikrofonsender Radius BPT drahtloser Taschensender Rackmontage- und Verbindungsklammern (Schrauben im Lieferumfang enthalten) 6,35mm Unsymmetrische Audiokabel (1 Meter) 2 BNC-Antennen Netzteil 2 AA-Batterien Benutzerhandbuch Sicherheitshinweise und Garantieinformationen Radius 200M Radius 200 Empfänger Radius BPT drahtloser Taschensender Rackmontage- und Verbindungsklammern (Schrauben im Lieferumfang enthalten) 6,35mm Geräteadapterkabel 6,35mm Unsymmetrische Audiokabel (1 Meter) 2 BNC-Antennen Netzteil 2 AA-Batterien Benutzerhandbuch Sicherheitshinweise und Garantieinformationen

Kundendienst Für aktuelle Informationen zu diesem Produkt (Systemanforderungen, Informationen zur Kompatibilität etc.) und zur Produktregistrierung besuchen Sie altoprofessional.com.40

Wichtige Sicherheitshinweise Bitte beachten Sie: Alto Professional und inMusic sind weder für die Verwendung ihrer Produkte noch für den Missbrauch dieser Informationen für beliebige Zwecke verantwortlich. Alto Professional und inMusic sind nicht für die missbräuchliche Verwendung ihrer Produkte verantwortlich, die durch verabsäumte Inspektions- und Wartungsarbeiten verursacht wurde. Bitte beachten Sie auch das mitgelieferte Handbuch für Sicherheitshinweise und Garantieinformationen.

Kabel Sorgen Sie dafür, dass die Kabel den Künstlern, der Produktions-Crew oder dem Publikum nicht im Weg sind, so dass niemand über Kabel stolpern kann.

Schallpegel Eine Exposition gegenüber extrem hohen Lärmpegeln kann zu bleibenden Hörschäden führen. Die Occupational Safety and Health Administration (OSHA) der US-Regierung hat zulässige Expositionswerte für bestimmte Lärmpegel festgelegt. Laut OSHA können Belastungen durch Schalldruckpegel (SPL), die diese Grenzwerte überschreiten, zu Hörverlust führen. Tragen Sie beim Einsatz von Geräten, die einen hohen Schalldruck erzeugen können, stets einen Gehörschutz. Stunden pro Tag SPL (dB) Beispiel 8 90 Kleines Konzert 6 92 Zug 4 95 U-Bahn 3 97 Leistungsstarke Desktop-Monitore 2 100 Konzert mit klassischer Musik 1,5 102 Nietmaschine 1 105 Maschinenfabrik 0,50 110 Flughafen 0,25 oder weniger 115 Rock-Konzert41

Funktionen Sender Ihr Radius 200 besitzt eines der folgenden Sendersysteme:

• Radius 200: ein Kondensator-Handmikrofonsender für Gesang

• Radius 200H: ein Headset-Mikrofon und ein drahtloser Taschensender

• Radius 200L: ein Lavalier-Mikrofon und ein drahtloser Taschensender

• Radius 200M: ein Geräteadapterkabel und ein drahtloser Taschensender

1. Ein-/Ausschalter und Stummschalten-Taste: Halten Sie diese Taste 4

Sekunden lang gedrückt, um den Sender ein- oder auszuschalten. Wenn der Sender eingeschaltet ist, drücken Sie kurz diese Taste, um die Stummschaltung des Mikrofons ein- oder auszuschalten.

2. Ein-/Ausschalter und Stummschalten-LED: Diese LED zeigt an, ob das

Gerät eingeschaltet bzw. stummgeschaltet ist:

• Rotes Licht: Der Sender ist eingeschaltet.

• Blinkendes rotes Licht: Der Sender hat nur noch wenig Batteriestrom.

• Blaues Licht: Der Sender ist stummgeschaltet.

• Blinkendes blaues Licht: Der Sender ist stummgeschaltet und hat nur noch wenig Batteriestrom.

3. Sync-Taste: Drücken Sie diese Taste, um den Sender mit dem Empfänger

zu synchronisieren. Siehe Betrieb, um mehr zu erfahren.

4. Display: Das Display zeigt den aktuellen Kanal und den Batterieladezustand.

5. Batteriefach (nicht abgebildet): Legen Sie 2 AA-Batterien in das Fach.

Achten Sie darauf, dass die Polarität der Batterien (+ und –) korrekt ist.

6. Gitter: Dieses Gitternetz schützt die Mikrofonkapsel und reduziert Luft- und

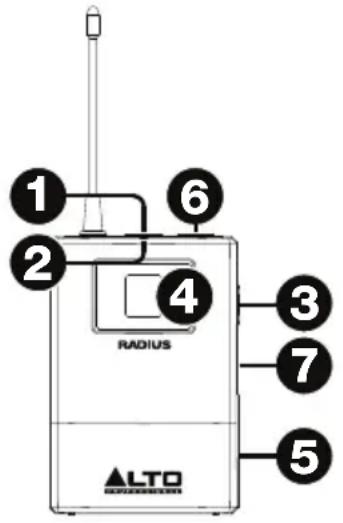

Taschensender (für Headset [Radius 200H], Lavalier-Mikrofon [Radius 200L] oder Geräteadapterkabel [Radius 200M])

1. Ein-/Ausschalter und Stummschalten-Taste: Halten Sie diese Taste

2 Sekunden lang gedrückt, um den Sender ein- oder auszuschalten. Drücken Sie diese Taste kurz, um die Stummschaltung des Senders ein- oder auszuschalten.

2. Ein-/Ausschalter und Stummschalten-LED: Diese LED zeigt an, ob

das Gerät eingeschaltet bzw. stummgeschaltet ist:

• Rotes Licht: Der Sender ist eingeschaltet.

• Blinkendes rotes Licht: Der Sender hat nur noch wenig Batteriestrom.
• Blaues Licht: Der Sender ist stummgeschaltet.

• Blinkendes blaues Licht: Der Sender ist stummgeschaltet und hat nur noch wenig Batteriestrom.

3. Sync-Taste: Drücken Sie diese Taste, um den Sender mit dem

Empfänger zu synchronisieren. Siehe Betrieb, um mehr zu erfahren.

4. Display: Das Display zeigt den aktuellen Kanal und den

Batterieladezustand.

5. Batteriefach (nicht abgebildet): Legen Sie 2 AA-Batterien in dieses

Fach. Achten Sie darauf, dass die Polarität der Batterien (+ und –) korrekt ist.

6. Mikrofon- oder Instrumenten-Eingang (4-pol Mini-XLR): Schließen

Sie das mitgelieferte Mikrofon oder Instruementenkabel an diesen Eingang ein.

7. Gain-Wahlschalter: Verwenden Sie diesen Schalter, um die

Verstärkung des Audioeingangs auf 10 dB, 0 dB oder -10 dB einzustellen. Bei Geräten mit passiven Tonabnehmern empfehlen wir die Einstellung -10 dB. Bei Geräten mit aktiven Tonabnehmern, können Sie dies auf 0 dB oder -10 dB stellen. Empfänger Vorderseite POWER

1. Ein-/Ausschalter: Drücken Sie diese Taste, um den Empfänger ein- oder auszuschalten.

2. Display: Das Display zeigt den aktuellen Kanal, die Frequenz und andere Einstellungen an. Siehe

Display für weitere Informationen.

3. Aufwärts/Abwärts (): Drücken Sie eine dieser Tasten, um die verschiedenen Modi

auszuwählen (Manuell, Autoscan, Preset). Bei der Suche nach Kanälen, drücken Sie eine dieser Tasten, um zum nächsthöheren oder nächstniedrigeren Kanal zu springen.

4. Sync: Drücken Sie diese Taste, um den Empfänger mit dem Sender zu synchronisieren. Siehe

Betrieb, um mehr zu erfahren.

5. Einstellen: Drücken Sie diese Taste, um Ihre Modusauswahl zu bestätigen (Manuell, Autoscan,

Preset), oder um den aktuellen Kanal einzustellen.

6. Lautstärkeregler: Drehen Sie diesen Regler, um den Ausgangspegel des Empfängers einzustellen.

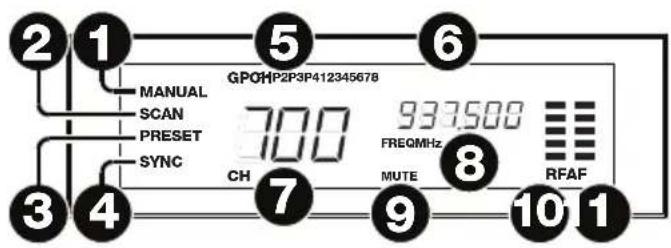

1. Manuell: Diese Anzeige erscheint, wenn sich der Empfänger im Manuell-Modus befindet, in

dem Sie den Kanal manuell auswählen können. Verwenden Sie die Aufwärts/Abwärts-Tasten (), um zwischen den verschiedenen Modi zu wechseln.

2. Scannen: Diese Anzeige erscheint, wenn sich der Empfänger im Autoscan-Modus befindet, in

dem der Empfänger automatisch den Kanal mit dem klarsten und stärksten Empfang wählt.

3. Preset: Diese Anzeige erscheint, wenn sich der Empfänger im Preset-Modus befindet, in dem

Sie eine voreingestellte Gruppe von Kanälen wählen können, anstatt das gesamte Frequenzband zu scannen.

4. Sync: Diese Anzeige erscheint, wenn Sender und Empfänger synchronisiert sind.

5. GP (P1, P2, P3, P4): Dies ist die aktuelle Preset-Gruppe.

6. CH (1–8): Dies ist der aktuelle Preset-Kanal.

7. CH (regionsspezifisch): Dies ist die aktuelle Kanalnummer. Die Anzahl der verfügbaren Kanäle

hängt von Ihrer Region ab.

8. Freq: Dies ist die aktuelle Frequenz in MHz.

9. Stummschalten: Diese Anzeige erscheint, wenn das Audiosignal stummgeschaltet ist.

10. RF: Dieses Messinstrument zeigt den aktuellen Empfangspegel zwischen Sender und Empfänger.

11. AF: Dieses Messinstrument zeigt den aktuellen Audio-Signalpegel, der von den

Audioausgängen des Empfängers gesendet wird.

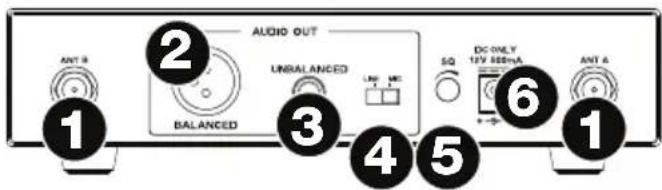

1. Antennenanschluss: Schließen Sie die mitgelieferte Antenne an diese Anschlüsse an.

2. Audio-Ausgang (XLR): Verwenden Sie ein handelsübliches XLR-Kabel, um diesen

symmetrischen Ausgang mit Ihrem Mixer, PA-System etc. zu verbinden.

3. Audioausgang (6,35mm): Verwenden Sie ein handelsübliches 6,35mm Kabel, um diesen

unsymmetrischen Ausgang mit Ihrem Gitarrenverstärker Mixer, PA-System etc. zu verbinden.

4. Line/Mic-Wahlschalter: Mit diesem Schalter wählen Sie, ob das Signal vom Empfängerausgang

Line-Level oder Mikrofon-Level ist. Bringen Sie diesen Schalter auf Linie, wenn Sie das Gerät an einen symmetrischen Line-Level-Eingang (z.B. XLR eines Mischpults oder 6,35 mm TRS-Eingang) oder an einen aktiven niederohmigen Instrumenteneingang eines Instrumentverstärkers anschließen. Stellen Sie diesen Schalter auf Mic, wenn Sie es an einen hochohmigen Instrument-Line- Eingang eines Instrumentverstärkers anschließen.

5. Rauschunterdrückung: Drehen Sie diesen Regler, um das Grundrauschen einzustellen.

6. Stromversorgung: Stecken Sie das mitgelieferte Netzteil (12 V, 1 A, mittlerer Pin mit positiver

Polarität) in diesen Eingang, um Ihre Stromquelle anzuschließen.44

Betrieb Um Ihren Radius 200 einzurichten und zu verwenden, führen Sie die Schritte in diesem Kapitel in dieser Reihenfolge aus. Wenn Sie ein System mit mehreren Empfänger-Sender-Paaren einrichten, richten Sie jeweils nur ein Paar ein und halten Sie jedes Paar eingeschaltet, wenn Sie ein anderes einrichten.

1. Einrichten des Empfängers

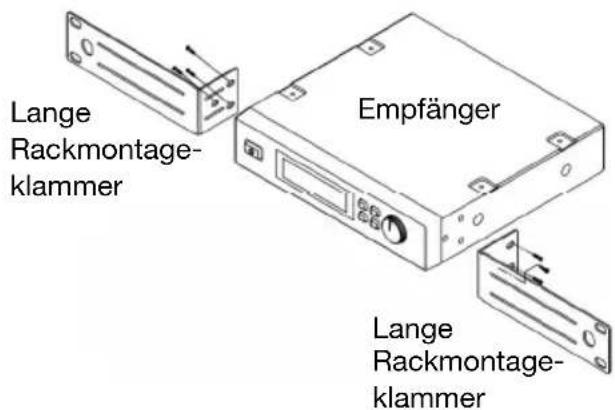

Optional: Verbinden Sie Rackmontageteile und/oder Antennen Um zwei Empfänger in einem standardmäßigen 19"-Rack unterzubringen, verwenden Sie die mitgelieferten Rackmontage- und Verbindungsklammern und die Schrauben.

Um einen Empfänger in einem standardmäßigen 19" Rack zu verwenden, verwenden Sie zwei lange Rackmontageklammern (separat erhältlich) und Schrauben.

Wir empfehlen die Verwendung der mitgelieferten Antennen zur Verbesserung und Stärkung des Empfangs. Sie können auch einen

ntennenverstärker (separat erhältlich) verwenden, um das Signal noch weiter zu verbessern. Rackmontage- klammer Rackmontage- klammer Verbindungs- klammer Verbindungs- klammer Empfänger Empfänger Empfänger Lange Rackmontage- klammer Lange Rackmontage- klammer Empfänger Antenne Antenne Antennen-Verstärker Antennen-Verstärker45

Einrichten von Empfänger-Anschlüssen, -Modus und -Kanal

1. Verwenden Sie das mitgelieferte Netzteil, um den Netzeingang des Empfängers an Ihre

Stromquelle anzuschließen. Der Empfänger wird sich automatisch einschalten.

2. Verwenden Sie ein standardmäßiges XLR-Kabel oder ein 6,35 mm Kabel, um einen der Audio-

Ausgänge des Empfängers an Ihren Mixer oder Ihr Verstärkersystem anzuschließen. Verwenden Sie nicht beide Audioausgänge gleichzeitig; dies kann zu Signalverlust oder erhöhtem Rauschen führen.

3. Bringen Sie den Line-/Mic-Schalter auf die entsprechende Einstellung.

• Bringen Sie diesen Schalter auf Linie, wenn Sie das Gerät an einen symmetrischen Line-Level- Eingang (z.B. XLR eines Mischpults oder 6,35 mm TRS-Eingang) oder an einen aktiven niederohmigen Instrumenteneingang eines Instrumentverstärkers anschließen.

• Stellen Sie diesen Schalter auf Mic, wenn Sie es an einen hochohmigen Instrument-Line- Eingang eines Instrumentverstärkers anschließen.

4. Stellen Sie den Empfängerkanal mit einer der folgenden Methoden ein:

• Manueller Modus Wichtig: Vermeiden Sie es, bei der Kanalauswahl zwei oder mehrere Sender in Reichweite des Empfängers zu platzieren. Halten Sie den Sender darüber hinaus mindestens 3 Fuß (1 Meter) vom Empfänger entfernt.

i. Verwenden des Tasten Aufwärts oder Abwärts am Empfänger, um den Manuell-

Modus (Manual) zu wählen. (Sie müssen jede Taste ca. 1 Sekunde lang gedrückt halten, um zum nächsten Modus zu wechseln.)

ii. Halten Sie die Einstellen-Taste ca. 1 Sekunde lang gedrückt. Die Zahlen am Display

beginnen zu blinken.

iii. Verwenden Sie die Aufwärts/Abwärts-Tasten, um einen Kanal auszuwählen.

iv. Drücken Sie die Taste Einstellen, um den Empfang auf diesem Kanal zu sichern.

• Autoscan-Modus Wichtig: Wenn Sie ein System mit mehreren Empfänger-Sender-Paaren einrichten, richten Sie jeweils nur ein Paar ein und halten Sie jedes Paar eingeschaltet, wenn Sie ein anderes einrichten. Dies verhindert, dass ein Paar automatisch den gleichen Kanal auswählt.

i. Verwenden des Tasten Aufwärts oder Abwärts am Empfänger, um den Autoscan-

Modus (Auto) zu wählen. (Sie müssen jede Taste ca. 1 Sekunde lang gedrückt halten, um zum nächsten Modus zu wechseln.)

ii. Halten Sie die Einstellen-Taste ca. 1 Sekunde lang gedrückt. Die Zahlen am Display

beginnen zu blinken.

iii. Drücken Sie einmal auf die Taste Aufwärts oder Abwärts. Der Empfänger wird

automatisch Frequenzen scannen und den ersten Kanal mit starkem, klarem Empfang wählen.

iv. Drücken Sie die Taste Einstellen, um den Empfang auf diesen Kanal einzustellen.

i. Verwenden des Tasten Aufwärts oder Abwärts am Empfänger, um den Preset-

Modus (Preset) zu wählen. (Sie müssen jede Taste ca. 1 Sekunde lang gedrückt halten, um zum nächsten Modus zu wechseln.)

ii. Halten Sie die Einstellen-Taste ca. 1 Sekunde lang gedrückt. Die Zahlen am Display

beginnen zu blinken.

iii. Verwenden Sie die Tasten Aufwärts/Abwärts, um eine Preset-Gruppe auszuwählen

(P1, P2, P3 oder P4).

iv. Drücken Sie die Taste Einstellen, um den Empfang auf diese Preset-Gruppe

v. Verwenden Sie die Tasten Aufwärts/Abwärts, um einen Kanal in dieser Preset-

vi. Drücken Sie die Taste Einstellen, um den Empfang auf einen Kanal in dieser Preset-

Gruppe einzustellen. Wichtig: Wenn es zu Interferenzen auf den Kanälen der aktuellen Preset-Gruppe kommt, wiederholen Sie die Schritte iii-vi.46

2. Einrichten des Senders

Sender für Kondensator-Gesangsmikrofon:

1. Entfernen Sie die Klappe des Batteriefachs am Sender und legen Sie 2 AA-Batterien in

das Fach ein. Achten Sie darauf, dass die Polarität der Batterien (+ und –) korrekt ist.

2. Befestigen Sie die Klappe des Batteriefachs am Sender.

3. Halten Sie den Ein-/Ausschalter des Senders 4 Sekunden lang gedrückt, um den Sender

ein- oder auszuschalten. Drahtloser Taschensender:

1. Entfernen Sie die Klappe des Batteriefachs am Sender und legen Sie 2 AA-Batterien in

das Fach ein. Achten Sie darauf, dass die Polarität der Batterien (+ und –) korrekt ist.

2. Halten Sie den Ein-/Ausschalter des Senders 2 Sekunden lang gedrückt, um den Sender

ein- oder auszuschalten.

3. Synchronisieren Sie Empfänger und Sender

1. Sorgen Sie dafür, dass Empfänger und Sender innerhalb von 3 Fuß (1 Meter) voneinander

platziert sind und dass sie eingeschaltet sind.

2. Halten Sie die Sync-Taste des Senders gedrückt bis Sync am Display des Empfängers zu

3. Drücken Sie die Sync-Taste am Empfänger.

4. Anpassen von Pegeln und Einstellungen

Gain-Pegel: Wenn Sie einen drahtlosen Taschensender verwenden, stellen Sie seinen Gain- Wahlschalter auf 10 dB, 0 dB oder -10 dB, um die Verstärkung des Audioeingangs einzustellen. Lautstärke: Verwenden Sie den Lautstärkeregler des Empfängers, um den Audiosignalpegel einzustellen, der vom Audioausgang des Empfängers an Ihren Mixer oder Ihr Verstärkersystem gesendet wird. Rauschunterdrückung: Verwenden Sie den Rauschunterdrückungsregler, um das Grundrauschen einzustellen, damit Hintergrund- oder Umgebungsgeräusche in stillen Phasen minimiert werden können. Höhere Werte ermöglichen eine größere Rauschunterdrückung und einen weiteren Dynamikbereich, eine zu hohe Einstellung kann jedoch dazu führen, dass bewusst leise Passagen zusammen mit dem Rauschen unterdrückt werden. Versuchen Sie mit verschiedenen Einstellungen zu experimentieren, um die optimale Balance zu finden.47

Fehlerbehebung Problem Lösung Der Empfänger gibt keinen Ton aus. Stellen Sie sicher, dass das Netzteil des Empfängers ordnungsgemäß mit dem Netzeingang und einer Stromquelle verbunden ist. Achten Sie darauf, dass die Batterien des Senders richtig eingesetzt sind und dass die Polarität (+ und –) korrekt ist. Stellen Sie sicher, dass Sender und Empfänger auf die gleiche Frequenz eingestellt sind. Stellen Sie sicher, dass der Audioausgang des Empfängers ordnungsgemäß mit dem Mixer, Verstärkersystem usw. verbunden ist. Stellen Sie sicher, dass sich Empfänger und Sender innerhalb von 328 Fuß (100 Meter) befinden und eine klare Sichtlinie besteht. Stellen Sie außerdem sicher, dass sich der Empfänger nicht unmittelbar in der Nähe von metallischen Gegenständen oder Geräten befindet, die zu HF-Störungen führen können (andere Funksysteme, TV, Radio etc.). Verringern Sie die Einstellung des Rauschunterdrückungsreglers am Empfänger. Es gibt hörbare Interferenzen in der Übertragung. Stellen Sie sicher, dass sich Empfänger und Sender innerhalb von 328 Fuß (100 Meter) befinden und eine klare Sichtlinie besteht. Sorgen Sie außerdem dafür, dass sich der Empfänger nicht unmittelbar in der Nähe von metallischen Gegenständen oder Geräten befindet, die zu HF-Störungen führen können (andere Funksysteme, TV, Radio etc.). Stellen Sie sicher, dass die Antennen des Empfängers ordnungsgemäß mit den Antennenanschlüssen verbunden sind. Wenn Sie mehrere Sender-Empfänger-Paare verwenden, stellen Sie sicher, dass die Paare nicht die gleichen oder benachbarten Frequenzen nutzen. Das Signal ist verzerrt. Stellen Sie sicher, dass sich der Empfänger nicht unmittelbar in der Nähe von metallischen Gegenständen oder Geräten befindet, die zu HF-Störungen führen können (andere Funksysteme, TV, Radio etc.). Verringern Sie die Einstellung des Rauschunterdrückungsreglers am Empfänger.48
