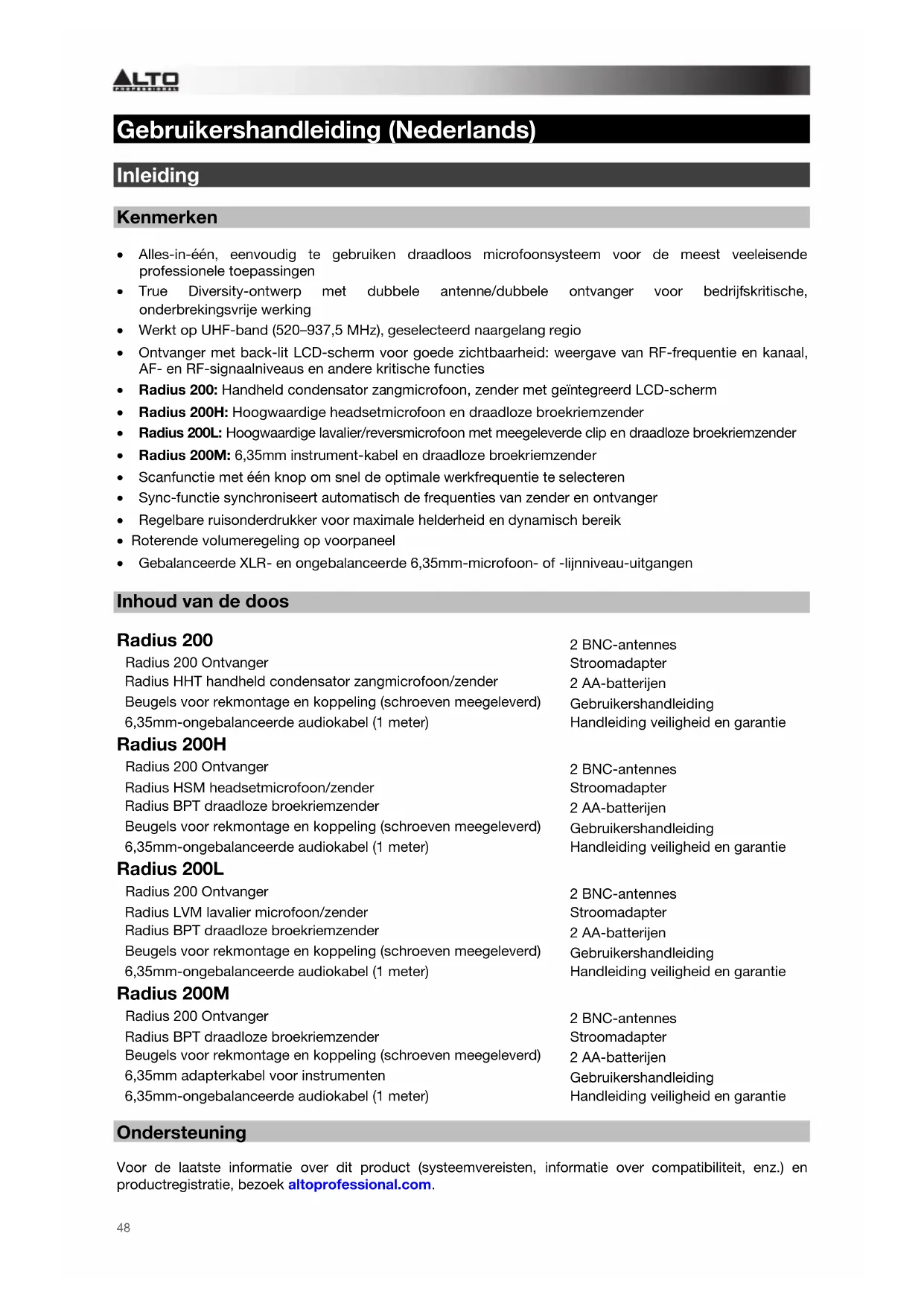

Gebruikershandleiding (Nederlands)

Inleiding

Kenmerken

• Alles-in-eén, eenvoudig te gebruiken draadloos microfoonsystem voor de meest veeleisende professionele toepassingen
• True Diversity-ontwerp met dubbele antennne/dubbele ontvanger voor bedrijfskritische, onderbrekingsvrije werkinq
• Werkt op UHF-band (520-937,5 MHz), geseleerd naargelang regio
• Ontvanger met back-lit LCD-schem voor goede zichtaarheid: weergave van RF-frequentie en kanaal, AF- en RF-signaal niveaus en andere kritische functies
• Radius 200: Handheld condenser zangmicrofoon, zender met geinteggreerd LCD-schem
• Radius 200H: Hoogwaardige headsetmicroloon en draadloze broekriemzender
• Radius 200L: Hoogwaardige lavalier/reversmicrofoon met meegeleverde clip en draadloze broekriemzender
• Radius 200M: 6,35mm instrument-kabel en draadloze broekriemzender
• Scanfunctie met een knop om snel de optimale werkfreiagentie te selecteren
• Sync-functie synchroniseert automatisch de frequents van zender en ontvanger
  Regelbare ruisonderdrukker voor maximale helderheid en dynamisch bereik
• Roterende volumeregeling op voorpaneel
• Gebalanceerde XLR- en ongebalanceerde 6,35mm-microfoon- of -lijniveau-uitgangen

Inhoud van de doos

Radius 200

Radius 200 Ontvanger

Radius HHT handheld condenser zangmicroloon/zender

Beugels voor rekmontage en koppeling (schroeven meegeverd)

6,35mm-ongebalanceerde audiokabel (1 meter)

2 BNC-antennes

Stroomadapter

2 AA-batterijen

Gebruikershandleiding

Handleiding vengeance en garantie

Radius 200H

Radius 200 Ontvanger

Radius HSM headsetmicrofoon/zender

Radius BPT draadloze broekriemzender

Beugels voor rekmontage en koppeling (schroeven meegeverd)

6,35mm-ongebalanceerde audiokabel (1 meter)

2 BNC-antennes

Stroomadapter

2 AA-batterijen

Gebruikershandleiding

Handleiding vengeance en garantie

Radius 200L

Radius 200 Ontvanger

Radius LVM cavalier microfoon/zender

Radius BPT draadloze brokriemzender

Beugels voor rekmontage en koppeling (schroeven meegeleverd)

6,35mm-ongebalanceerde audiokabel (1 meter)

2 BNC-antennes

Stroomadapter

2 AA-batterijen

Gebruikershandleiding

Handleiding vengeance en garantie

Radius 200M

Radius 200 Ontvanger

Radius BPT draadloze brokriemzender

Beugels voor rekmontage en koppeling (schroeven meegeleverd)

6,35mm adapterkabel voor instrumenten

6,35mm-ongebalanceerde audiokabel (1 meter)

2 BNC-antennes

Stroomadapter

2 AA-batterijen

Gebruikershandleiding

Handleiding vigilheid en garantie

Ondersteuning

Voor de LASTe informatie over dit product (systeemvereisten, informatie over compatibiliteit, enz.) en productregistratie, bezoek altoprofessional.com.

Belangrijke veiligheidsvoorschriften

Opgelet: Alto Professional en inMusic zich nicht verantwoordelijk voor het gebruik van hun producten of het misbruik van deze informatie voor enig doel. Alto Professional en inMusic zich Niet verantwoordelijk voor het misbruik van hun producten dat wordenveroorzaakt door nietnaleving van de inspectie- en onderhoudsprocedures. Raadpleeg voor meer informatie ook de bijgeleverde handleiding veiligheid en garantie.

Kabels

Houd de kabels UIT de weg van de artiesten, de productiecrew en het publiciek, zodat ze er nicht over struikelen.

Geluidsniveau

Blootstelling aan extreem hoge geluidsniveaus kan permanent gehoorverlies veroorzaken. De Amerikaanse Occupational Safety and Health Administration (OSHA) heeft voor bepaalde geluidsniveaus toelaatbare risico's vastgelegd. Volgens OSHA kan blootstelling aan een geluidsdruk (SPL) die hoger ligt dan deze grenzen tot gehoorverlies leiden. Bij het gebruik van een apparaat dat hoge SPL genereert, draagt u het best gehoorbescherming.

Uren per dag	SPL (dB)	Voorbeeld
8	90	Kleine bijeenkomst
6	92	Trein
4	95	Metro
3 97 Desktopmonitoren op hoog volume
2 100 Concert van klassieke muziek
1,5	102	Klinkmachine
1	105	Machinefabrik
0,50	110	Vliegveld
0,25 of minder 1	15 Rockconcert

Kenmerken

Zender

Uw Radius 200 bevat eén van de volgende zendersystemen:

• Radius 200: een handheld condenser zangmicroloon/zender
• Radius 200H: headsetmicrofoon en draadloze broekriemzender
• Radius 200L: lavaliermicrofoon en draadloze broekriemzender
• Radius 200M: adapterkabel voor instrumenten en draadloze broekriemzender

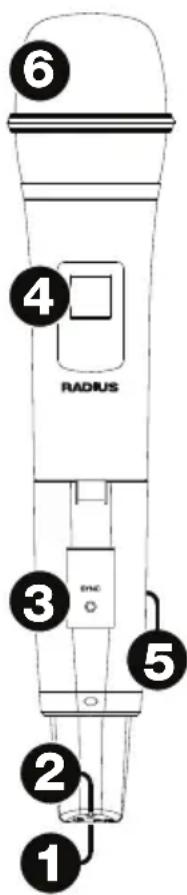

Condensator microfoon/zender (Radius 200)

1. Aan/uitknop - Dempknop: Druk en houd deze knop 4 seconden lang ingedrukt om de zender aan/uit te zetten. Druk kort op deze knop om de microfoon te dampen/niet te dampen wanner de zender aanstaat.

2. LED Aan/uit - Dempen: Dit lampje geeft de aan/uit- of dempstatus wee:

3. Rood lampje: De zender staat aan.

4. Flitsend rood lampje: De batterij van de zender is bijna leeg.
5. Blauw lampje: De zender worden gedempt.

6. Flitsend blauw lampje: De zender is gedempt en de batterij is bijna leeg.

7. Sync-knop: Duk op deze knop om de zender te synchronisieren met de ontvanger. Zie Werking voor meer informatie.

8. Scherm: Dit scherm toont het huidige kanaal en het batterijniveau.
9. Batterijvak (niet afgebeeld): Plaats 2 AA-batterijen in het vak. Controller of de polariteit van de batterijen (+ en-) juist is.
10. Rooster: Dit rooster beschermt de microfooncapsule en verlaagt het lawaai van wind en ademhaling.

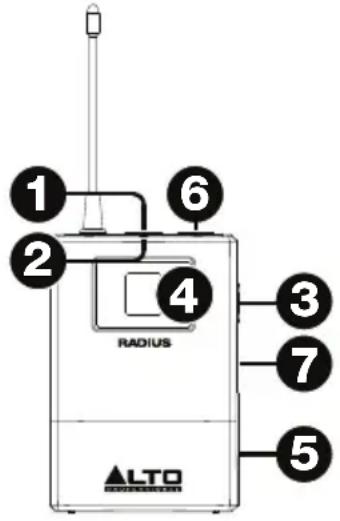

Broekriemzender (voor headset [Radius 200H], lavaliermicrofoon [Radius 200L] of adapterkabel voor instrumenten [Radius 200M])

1. Aan/uitknop - Dempknop: Druk en houd deze knop 2 seconden lang ingedrukt om de zender aan/uit te zetten. Druk kort op deze knop om de zender te dempen/niet te dempen.
2. LED Aan/uit - Dempen: Dit lampje geeft de aan/uit- of dempstatus weer:

Rood lampje: De zender staat aan.
- Flitsend rood lampje: De batterij van de zender is bijna leeg.
- Blauw lampje: De zender worden gedempt.
- Flitsend blauw lampje: De zender is gedempt en de batterij is bijna leeg.

1. Sync-knop: Duk op deze knop om de zender te synchronisieren met de ontvanger. Zie Werking voor meer informatie.
2. Scherm: Dit scherm toont het huidige kanaal en het batterijniveau.
3. Batterijvak (niet afegebeeld): Plaats 2 AA-batterijen in ditvak. Controller of de polariteit van de batterijen (+ en-) juist is.

4. Microfoon/ instrument-ingang (4-pins mini-XLR): Verbind de meegeleverde microfoon of instrumentkabel met deze ingang.

5. Keuzeschakelaar ingangsvermögen: GebruikDEXe schakelaar om het ingangsvermögen (gain) van het audiosignaal in te stellen op 10 dB, 0 dB, of -10 dB. Voor instrumenten met passieve pickups raden wij een instelling van -10 dB aan. Voor instrumenten met actieve pickups kiest u het Beste voor 0 dB of -10 dB.

Ontvanger

Voorpaneel

1. Aan/uitknop: Druk en houd deze knop ingedrukt om de ontvanger aan/uit te zetten.
2. Scherm: Dit scherm toont het huidige kanaal, de freiorentie en andere instellenen. Zie Scherm voor meer informatie.
3. Op/Neer (▲▼): Druk op een van deze knappen om de verschillende modi te selecteren (Manueel, Autoscan, Preset). Druk tijdens het zoeken waar kanalen op een van deze knappen om respectievelijk maar het volgende kanaal hoger of lager te bewegen.
4. Sync: Duk op deze knop om de ontvanger te synchroniseren met de zender. Zie Werking voormeer informatie.
5. Set: Druk op deze knop om uw modus te bevestigen (Manueel, Autoscan, Preset) of het huidige kanaal in te stellen.
6. Volumeknop: Draai aan deze knop om het uitgangsniveau van de ontvanger aan te passen.

Scherm

1. Manueel: Deze indicator gaat branden wanner de ontvanger zich in Manuele modus bevindt, zodat u het kanaal manueel kut selecteren. Gebruik de knoppen omhoog/omlaag ( ) om te bladeren door de verschillende modi.
2. Scan: Deze indicator gaat branden wanner de ontvanger zich in Autoscan-modus bevindt. In\ deze modus kiest de ontvanger automatisch het kanaal met de meest duidelijke en sterke ontvangst.
3. Preset: Deze indicator gaat branden wanner de ontvanger zich in Preset-modus befindt. In deze modus kunt u een vooraf ingestelde groep kanalen selecteren, zodat u Niet de volledige frequenteband hoeft te scannen.
4. Sync: Deze indicator gaat branden wanner de zender en de ontvanger gesynchroniseerd zichn.
5. GP (P1, P2, P3, P4): Dit is de huidige groep voorinstellenen.
6. CH (1-8): Dit is het huidige kanaal met voorinstelleningen.
7. CH (regiogebonden): Dit is het huidige kanaalnummer. Het aantal beschikbare kanalen hangt af van uw regio.
8. Freq: Dit is de huidige frequentie in MHz.
9. Dempen: Deze indicator gaat branden wanner het audiosignaal worden gedempt.
10. RF: Deze meter geeft het huidige ontvangstniveaueer tussen zender en ontvanger.
11. AF: Deze meter toont het huidige signaalniveau, verstuurd van de audio-uitgangen van de ontvanger.

Achterpaneel

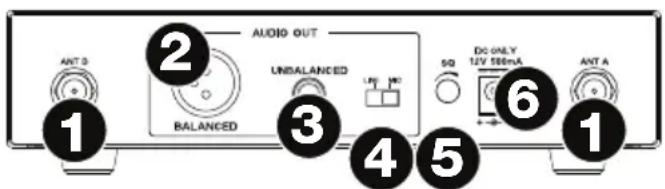

1. Antenneaansluiting: Sluit de meegeleverde antennae aan op deze uitgangen.
2. Audio-uitgang (XLR): Gebruik een standard XLR-kabel om deze gebalanceerde uitgang aan te sluiten op uw mixer, PA-system, enz.
3. Audio-uitgang (6,35 mm): Gebruik een standard 6,35mm-kabel om deze gebalanceerde uitgang aan te sluiten op uw gitaarversterker, mixer, PA-systeem, enz.
4. Keuzeschakelaar Line/Mic: Gebruik deze schakelaar om te selecteren of het uitgangssignaal van de ontvanger zich op lijn- of microfoonniveau bevindt. Zet deze schakelaar op Line wanner u verbinding maakt met een gebalanceerde ingang op lijniveau (bv. de XLR- of 6,35 mm TRS-ingang van een mixer) of de actieve instrumentingang met lage impedantie van de versterker van een instrument. Zet deze schakelaar op Mic wanner u verbinding maakt met een instrumentingang met hoge impedantie op een versterker van een instrument.
5. Ruis: Draai aan deze knop om de ruisdrempel in te stellen.
6. Stroomingang: Gebruik de meegeleverde stroomadapter (12 V, 1 A, middelste pin is positief) om deze ingang aan te sluiten op uw stroombron.

Werking

Volg de stappen in dit hoofdstuk in de opgegeven volgorde om uw Radius 200 in te stellen en te gebruiken. Als u een system instelt waarin meerere parent zenders en ontvangers worden gebruikt, stel dan elk paar een voor een in en zorg ervoor dat elk paar ingeschakeld blijft wanner u de andere parent instelt.

1. De ontvanger instellen

Optioneel: De antennes en/of beugels voor rekmontage aansluten

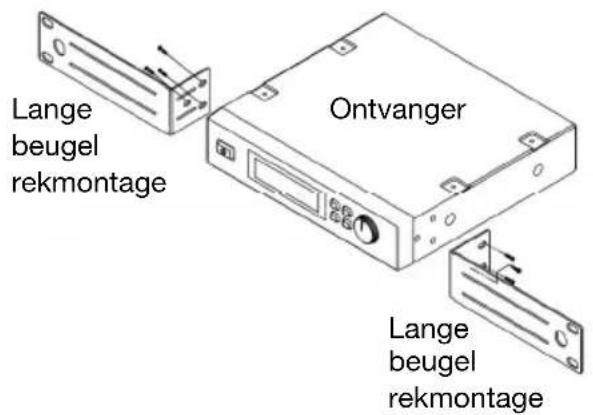

Om twee ontvangers in een standaardrek van 19" te gebruiken, gebrukt u de meegeleverde beugels voor rekmontage, verbindingsbeugels en schroeven.

Om een ontvanger in een standaardrek van 19" te gebruiken, gebruikt u twee Lange beugels voor rekmontage (afzonderlijk verkrijgbaar) en schroeven.

Wij bevelen u ten sterkste aan de meegeleverde antennes te gebruiken om de ontvangst te verbeteren en versterken.

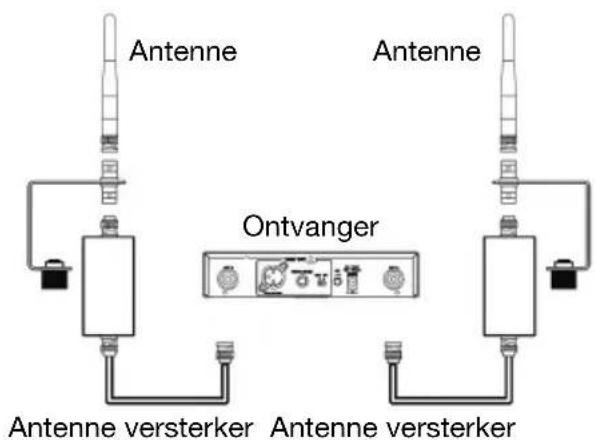

U kunt ook een antenneversterker (afzonderlijk verkrijgbaar) gebruiken om het signaal verder te verbeteren.

De verbindingen, modus en het kanaal van de ontvanger instellen

1. Gebruik de meegeleverde stroomadapter om de stroomingang van de ontvanger aan te sluiten op uw stroombron. De ontvanger worden automatisch ingeschakeld.
2. Gebruik een standard XLR- of 6,35 mm-kabel om een van de audio-uitgangen van de ontvanger aan te sluiten op uw mixer of versterker. Gebruik nooit beiden audio-uitgangen tegelijkkertijd; dit kan leiden tot signaalverlies of verhoogde ruis.
3. Zet de Keuzeschakelaar Line/Mic op de gegaste stand:

Zet deze schakelaar op Line wanner u verbinding maakt met een gebalanceerde ingang op lijnniveau (bv. de XLR- of 6,35 mm TRS-ingang van een mixer) of de actieve instrumentingang met lage impedantie van de versterker van een instrument.
- Zet deze schakelaar op Mic wonneer u verbinding maakt met een instrumentingang met hoge impedantie op een versterker van een instrument.

1. Stel het kanaal van de ontvanger in op eén van de volgende wijzen:

- Manuele modus

Belangrijk: Plaats bij het selecteren van een kanaal nooit twee of meer zenders binnen het bereik van de ontvanger. Zorg er ook voor dat de zender zich minstens op 1 meter (3 ft) van de ontvanger befindt.

i. Gebruik de knoppen Omhoog en Omlaag van de ontvanger om manueel-modus (Manual) te selecteren. (U要去 elke knop ongeveer 1 seconde ingedrukt honden om maar de volgende modus over te schakelen.)
ii. Druk en houd de Set-knop ongeveer 1 seconde lang ingedrukt. De cijfers op het scherm beginnen te knipperen.
iii. Gebruik de knoppen omhoog/omlaag om het kanaal te selecteren.
iv. Druk op de Set-knop om de ontvangst op dit kanaal te vergrendelen.

Autoscan-modus

Belangrijk: Als u een system instelt met meerere parent zenders en ontvangers, zorg er dan voor dat elk paar aan staat wanner u de andere parent instelt. Dat voorkomt dat parent automatisch hetzelfde kanaal selecteren.

i. Gebruik de knoppen Omhoog en Omlaag van de ontvanger om Autoscan-modus (Auto) te selecteren. (U要去 elke knop ongeveer 1 seconde ingedrukt honden om maar de volgende modus over te schakelen.)
ii. Druk en houd de Set-knop ongeveer 1 seconde lang ingedrukt. De cijfers op het scherm beginnen te knipperen.
iii. Druk eén keer op de knop Omhoog of omlaag. De ontvanger scant automatisch de frequencies en selecteert het eerste kanaal met een sterk en duidelijk signaal.
iv. Druk op de Set-knop om de ontvangst op dit kanaal te vergrendelen.

- Preset-modus

i. Gebruik de knoppen Omhoog en Omlaag van de ontvanger om preset-modus (Preset) te selecteren. (U要去 elke knop ongeveer 1 seconde ingedrukt honden om maar de volgende modus over te schakelen.)
ii. Druk en houd de Set-knop ongeveer 1 seconde lang ingedrukt. De cijfers op het scherm beginnen te knipperen.
iii. Gebruik de knoppen omhoog/omlaag om een voorkeuzegroep te selecteren (P1, P2, P3 of P4).
iv. Druk op de Set-knop om de ontvangst op deze voorkeuzegroep te vergrendelen.
v. Gebruik de knuppen omhoog/omlaag om een kanaal in deze voorkeuzegroep te selecteren.
vi. Druk op de Set -knop om de ontvangst op een kanaal in deze voorkeuzegroep te vergrendelen.

Belangrijk: Als er storingen optreden op de kanalen van de huidige voorkeuzegroep, herhaal dan stappen iii-vi.

2. De zender instellen

Condensator zangmicrofoon/zender:

1. Het klepje van het batterijvak van de zender verwijderen en 2 AA-batterijen in het vakplaatsen. Controller of de polariteit van de batterijen (+ en-) juist is.
2. De klepje van het batterijvak opnieuw aan de zender bevestigen.
3. Druk en houd de aan-uitknop van de zender 4 seconden lang ingedrukt om de zender aan/uit te zetten.

Draadloze broekriemzender:

1. Het klepje van het batterijvak van de zender verwijderen en 2 AA-batterijen in het vakplaatsen. Controller of de polariteit van de batterijen (+ en-) juist is.
2. Druk en houd de aan-uitknop van de zender 2 seconden lang ingedrukt om de zender aan/uit te zetten.

3. De ontvanger en de zender synchroniseren

1. Zorg ervoor dat de ontvanger en de zender zich binnen 1 meter (3 ft) van elkaar bevinden en ingeschakeld+zijn.
2. De Sync-knop op de ontvanger indrukken en ingedrukt houden tot op het scherm van de ontvanger Sync begint te knipperen.
3. Op de Sync-knop van de ontvanger drukken.

4. Niveau en installingen aanpassen

Versterkingsniveau: Als u een draadloze broekriemzender gebruikt, stel de keuzeschakelaar ingangsvermögen dan in op 10 dB, 0 dB of -10 dB, om de versterking van het binnenkomende audiosignaal in te stellen.

Volumeniveau: Gebruik de volumeknop van de ontvanger om het niveau in te stellen van het audiosignal dat van de audio-uitgang van uw ontvanger maar uw mixer of versterker worden gestuurd.

Ruisniveau: Draai aan de ruisknop om de ruisdrempel in te stellen en op stille momentarily hintergrond- of omgevingsgeluid te minimisieren. Een hogere stand reduceert meer hintergrondlawaai en het dynamische bereik, maar een te hoge instelling kan ervoor zorgen dat stillere geluiden worden onderdukt samen met de ruis. Experimenteer met verschillende instellenen om een optimale balans te vinden.

Probleemoplossing

Probleem	Oplossing
De ontvanger produert geen geluid.	Controller of de stroomadapter van de ontvanger maar behoren is aangesloten op de stroomingang en een stroombron.
	Controller of de batterijen van de zender maar behoren zijn geplaatst en of de polariteit (+ en-) correct is.
	Controller of zowel de zender als de ontvanger opdezelfde freqüentie+zijn ingesteld.
	Controller of de audio-uitgang van de ontvanger maar behoren is aangesloten op uw mixer,versterker,enz.
	Controller of de ontvanger en de zender zich binnen een afstand van 100 meter (328 ft) van elkaar bevinden, in elkaars gezichtsveld. Controller ook of de ontvanger Niet in de onmiddelijknabijheid van metalen objeven of apparaten staat die RF-interferentie kunnen veroorzaken (andere draadloze systemen, tv's, radio,enz.).
	Verlaag de instelling van de ruisknop van de ontvanger.
Het verzonden signaal bevat hoorbare storingen.	Controller of de ontvanger en de zender zich binnen een afstand van 100 meter (328 ft) van elkaar bevinden, in elkaars gezichtsveld. Controller ook of de ontvanger Niet in de onmiddelijknabijheid van metalen objeven of apparaten staat die RF-interferentie kunnen veroorzaken (andere draadloze systemen, tv's, radio,enZ.).
	Controller of de antennes van de ontvanger maar behoren op de antenneaansluitingen,zijn bevestigd.
	Bij gebruik van meerere paren zenders en ontvangers, controller of de parentenietdezelfdeof naburige frequencies gebruiken.
Het signal wordt verrormd.	Controller of de ontvanger Niet in de onmiddelijknabijheid van metalen objeven of apparaten staat die RF-interferentie kunnen veroorzaken (andere draadloze systemen, tv's, radio,enz.).
	Verlaag de instelling van de volumeknop van de ontvanger.

Appendix (English)
