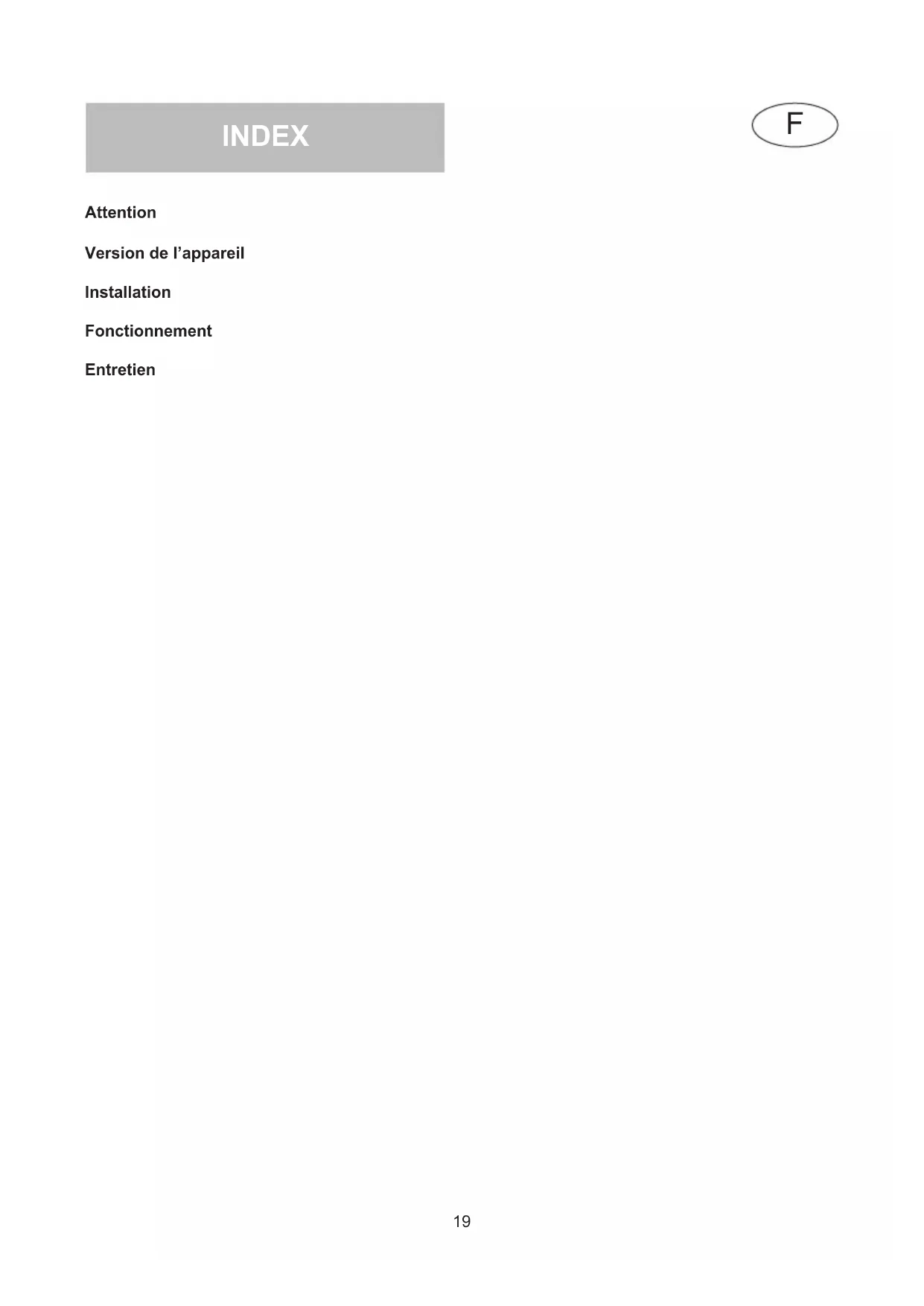

MODE D'EMPLOI FTIHD 960 TC BK X Fulgor Milano
Version de l'appareil
Installation
Fonctionnement
Entretien
ATTENTION
* Les enfants, les personnes dépendantes ou handicapée ne peuvent utiliser l'appareil que si elles sont sous la surveillance d'adultes.
* La distance entre la surface de la table de cuisson et la base de la hotte doit être d'au moins 65 cm.
* L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergie autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.).
* Pour évacuer l'air qui doit être éliminé respectez les pre-scriptions des autorités compétentes.
* Prévoyez une aération de la pièce adéquate quand une hot-te et des appareils alimentés par une énergie autre que l'énergie électrique (poêle à gaz, à char-bon, etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait créer une dé-pression dans la pièce. La pres-sion négative de la pièce ne doit pas dépasser 0,04 mbar, évitant ainsi que la source de chaleurs provoque un appel des gaz qui doivent être évaqués.
Il est donc nécessaire d'équiper la pièce de prises d'air alimentant un flux d'air frais constant.
* L'ors du raccordement électrique assurez-vous que la prise de courant soit munie de mise à la terre; vérifiez aussi que les valeurs de tension correspondent à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci.
*Avant de procéder à une opération d'entretien ou de nettoyage quelconque, il faut débrancher l'appareil.
Si votre appareil n'a pas pas de câble flexible qui ne peut pas être séparé, ni de prise ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3mm., ces dispositif de séparation du réseau doivent alors être prévus dans l'installation fixe.
Si l'appareille fixé est pourvu du câble de l'alimentation et une fiche, l'appareille doit être placé de manière que la fiche soit facilement accessible.
* Evitez d'utiliser des matériaux qui causent des flambées à proximité de l'appareil. Dans le cas de fritures, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras. A cause de son inflammabilité l'hui-le usagée est particulièrement dangereuse. N'utilisez pas de grilles électriques découvertes. Pour éviter des risques d'incendie possibles suivez les instructions données concernant le nettoyage des filtres anti-graisses et sur la façon d'en-lever des dépots éventuels de graisse sur l'appareil.
VERSIONS DE L'APPAREI
L'appareil peut être utilisé en version recyclage ou aspirante.
*Dans la version recyclage (Fig. 1), l'air et les vapeurs convoyés par l'appareil sont épurés par une grille anti-graisse et par un panneau en fibre de charbon (vendus séparément) actif, et après ils sont remis en circulation dans la pièce par les petites grilles latérales de la cheminée. Dans la version recyclage, il est nécessarie d'utiliser un commutateur d'air (Fig. 1), (vendus séparément) qui placé dans le dessus du tube, permet le recyclage de lair dans la pièce.
* Dans la version aspirante (Fig. 2), les vapeurs sont convoyées directement à l'extérieur par un tuyau d'évacuation à travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser le filtre à charbon actif ou un deviateur de l'air.
INSTALLATION
Avant d'effectuer l'assemblage, pour éviter des dommages à l'appareil, enlever la grille anti-graisse. Pour retirer la grille anti-graisse, poussez la poignée vers le bas de la hotte et faites tourner la grille vers le bas, en la retirant de sa place. (Fig. 3).
Attention: l'installation doit être fait au moins par deux personnes.
Avant de proceder à la fixation de la hotte prévoir l'alimentation électrique dans le tube décoratif et un trou d'evacuation de l'air en cas de version aspirante.
\* Version aspirante
Positionner la plaque supérieure (Fig. 4.1) sur le plafond, faire 4 trous de 8 mm en correspondance des boutonnières.
Insérer les goujons en plastique dans les trous (Fig. 4.1-A) et fixer la plaque sur le plafond par des vis (Fig. 4.1-B). Ensuite, fixer la structure inférieure (Fig. 6.2) sur la hotte en faisant coïncider ses trous avec les vis métriques soudées sur le support du ventilateur (Fig. 6.1).
Insérer les rondelles et les écrous en dotation (Fig. 6.2-A), en les vissant avec un outil approprié. Joindre le tuyau de sortie de l'air avec la tuyère du groupe moteur par le biais d'un collier. Insérer la structure supérieure (Fig. 6.3) au-dessus de celle inférieure tout en réglant sa position par rapport à la hauteur voulue et surtout par rapport à la hauteur minimum de la table de travail. Fixer les deux structures avec les vis (Fig. 6.3-B).
Insérer les deux tubes télescopiques (Fig. 6.4 et Fig. 6.5) par le haut des structures en les faisant descendre jusqu'au siège de la hotte.
Soulever la hotte avec la structure et les tubes déjà insérés jusqu'à ce que les quatre ressorts (Fig. 6.6-E) ne s'accrochent aux boutonnières (Fig. 6.3-C).
Une fois les deux parties accrochées, fixer les deux éléments (Fig. 5.1 et Fig. 5.2) par les vis de sûreté (Fig. 5.2-A), ensuite joindre le tuyau de la hotte au trou de sortie de l'air. Effectuer les connexions électriques.
(Seulement pour la version munie d'afficheur).
\* Version filtrante
Positionner la plaque supérieure (Fig. 4.1) sur le plafond, faire 4 trous de 8 mm en correspondance des boutonnières.
Insérer les goujons en plastique dans les trous (Fig. 4.1-A) et fixer le déflecteur (Fig. 4.2) à la bride supérieure (Fig. 4.3) avec les quatre vis-tarauds en dotation (Fig. 4.3-A).
Fixer la plaque avec le déflecteur monté sur le plafond avec les vis (Fig. 4.1-B). Ensuite, fixer la structure inférieure (Fig. 6.2) sur la hotte en faisant coïncider ses trous avec les vis métriques soudées sur le support du ventilateur (Fig. 6.1). Insérer les rondelles et les écrous en dotation (Fig. 6.2-A), en les vissant avec un outillage approprié. Joindre le tuyau de sortie de l'air avec la tuyère du groupe moteur par le biais d'un collier. Insérer la structure supérieure (Fig. 6.3) au-dessus de celle inférieure tout en réglant sa position par rapport à la hauteur voulue et surtout par rapport à la hauteur minimum de la table de travail. Fixer les deux structures avec les vis (Fig. 6.3-B). Insérer les deux tubes télescopiques (Fig. 6.4 et Fig. 6.5) par le haut des structures en les faisant descendre jusqu'au siège de la hotte. Soulever la hotte avec la structure et les tubes déjà insérés jusqu'à ce que les quatre ressorts (Fig. 6.6-E) ne s'accrochent aux boutonnières (Fig. 6.3-C).
Une fois les deux parties accrochées, fixer les deux éléments (Fig. 5.1 et Fig. 5.2) par les vis de sûreté (Fig. 5.2-A), ensuite joindre le tuyau de la hotte au trou inférieur du déflecteur. Effectuer les connexions électriques. (Seulement pour la version munie d'afficheur). Soulever le tuyau inférieur jusqu'à découvrir le câble plat qui sors du groupe d'aspiration et le connecter au câble plat de l'afficheur. Abaisser de nouveau le tuyau inférieur veillant à ce qu'il entre de façon correcte dans le logement de la hotte aspirante. Soulever le tuyau supérieur (Fig. 6.5) jusqu'au plafond et insérer les deux vis-tarauds (Fig. 6.5-D).
Attention! Avant de connecter le tuyau d'evacuation flexible au moteur, s'assurer que la soupape avec volet, qui se trouve sur la sotie de l'air du moteur, puisse tourner.
FONCTIONNEMENT
FTIHD 960 TC X - FTIHD 1260 TC X (Fig. 8)
A: Interrupteur on/off éclairage
B: Interrupteur on (1 ère vitesse)/off moteur
C: Interrupteur 2 ème vitesse
D: Interrupteur 3 ème vitesse
E: Interrupteur 4 ème vitesse
F: Temporisateur de 10 minutes
Mod. SIL TC - version Touch Control (Dis. 7)
A: Interrupteur On/Off éclairage
B: Diminution de vitesse
C: Voyants lumineux
D: Augmentation de vitesse
E: Interrupteur 10 minutes
Le tableau à poussoirs Touch Control permet d'établir la fonction souhaitée en effleurant la touche concernée. Les voyants lumineux (C) placés au centre du tableau indiquent la vitesse d'aspiration établiée. Dans le cas de temporisateur actif, le voyant (C) en haut clignote.
En cas de non-fonctionnement du panneau de commande, appuyez deux fois sur le bouton rouge; visible après l'enlèvement du filtre à graisse.
En cas d'interruption de l'alimentation électrique, le produit SILTC nécessite de 15 secondes pour l'auto-diagnostic avant de rétablir ses fonctions. Entre-temps, il pourrait ne pas fonctionner correctement.
Les produits sont doués d'un dispositif éléctronique qui permet l'arrêt automatique après 4 heures de fonctionnement de la dernière operation faite.
TEMPORISATEUR
Nos produits ont été adaptés pour se con former aux nouvelles normes de l'Union Eu ropéenne en matière de l'EU65 « Étiquette-Énergie » et l'EU66 « Écoconception » (à partir du 1er janvier 2015). La nouvelle électronique des produits ayant l' « Étiquette-Énergie » sont pourvus d'un dispositif de temporisation pour le contrôle de la vitesse d'aspiration si le débit d'air en évacuation dépasse les 650m³/h.
En effet, les modèles avec moteur intégré ayant un débit d'air en évacuation supérieur à 650m³/h sont pourvus d'un dispositif qui réduit automatiquement la vitesse IV à la vi tesse III après 5 minutes de fonctionnement.
Si l'appareil est réglé à la vitesse III, il pas se automatiquement à la vitesse II après 7 minutes de fonctionnement. De toute façon il est possible de modifier la vitesse lors du fonctionnement.
La consommation de appareil en mode veille est inférieure à 0.5 W.
ENTRETIEN
* Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps.
* Faites très attention surtout à la grille anti-graisse.
Pour retirer la grille anti-graisse, poussez la poignée vers l'arrière de la hotte et faites tourner la grille vers le bas, en la retirant de sa place (Fig. 3A). Pour insérer la grille exécutez l'opération contraire.
Après 30 heures de fonctionnement de la hot-te (vers. SIL-Module version de luxe) le tableau à poussoirs signalera la saturation du filtre en énticelant tous les poussoirs. Dans les modèles SILTC (Version Touch Control) la saturation du filtre à charbon est signalée par le clignotement des deux boutons poussoirs centrales (Fig. 16 C). Le signal pourra être arrêté en pressant l'interrupteur temporizzateur ⏻. Pour nettoyer la grille la-vez-la à la main ou dans le lave-vaiselle. Nettoyez la grille périodiquement selon l'usage, au moins tous les deux mois.
* Pour nettoyer l'appareil, nous conseillons d'utiliser de l'eau tiède et du détersif neutre: évitez les produits abrasifs. Pour nettoyer les appareils en acier, nous conseillons d'employer des produits spécifiques et de suivre leurs modes d'emploi.
Substitution de la barre à LED :
A l'aide d'un outil approprié, extraire la barre à LED de son emplacement (voir figure 9), la débrancher électroniquement à l'aide du connecteur puis la remplacer avec une autre barre ayant les mêmes caractéristiques.
ÍNDICE
E
Advertencias
Versiones
Instalacion
Funcionamiento
Mantenimiento
ADVERTENCIAS
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit. Cet appareil est commercialisé en accord avec la directive européenne 2012/19/EC sur les déchets del équipments électriques et électroniques (WEEE).
