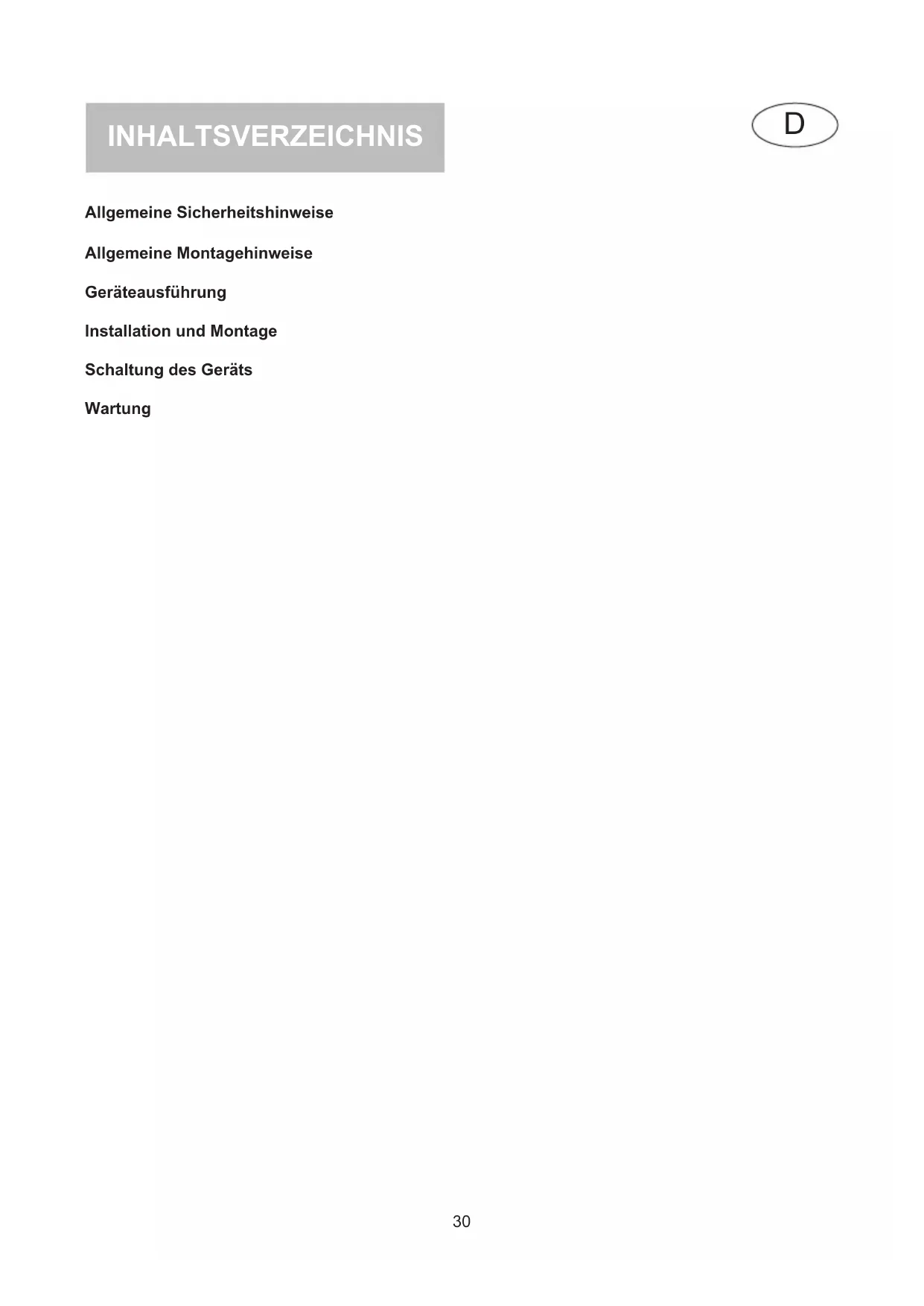

BEDIENUNGSANLEITUNG FTIHD 960 TC BK X Fulgor Milano

Allgemeine Sicherheitshinweise

Allgemeine Montagehinweise

Geräteausführung

Installation und Montage

Schaltung des Geräts

Wartung

ALLGEMEINE SICHERHEITSHINWEISE

* Kinder, hilflose oder behinderte Personen dürfen das Gerät nur unter Aufsicht von Erwachsenen betreiben.

* Das Gerät ist so zu montieren, dass der Abstand zwischen den Kochplatten und dem unteren Rand der Dunstabzugshaube mindestens 65 cm beträgt.

* Ein Anschluss der Abluftleitungen an Verbrennungs-Abgaskamine (z.B. der Zentralheizung usw.) ist nicht zulässig.

* In jedem Fall sind bei der Ableitung der Abluft die behördlichen Vorschriften zu beachten.

* Achtung! Bei gleichzeitigem Betrieb einer Abluft-Dunstabzugshaube und einer raum-luft-abhängigen Feuerstätte (wie z.B. gas-, öl-oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluft-abhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von höchstens 0,04

mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird.

* Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, (z.B. in Türen, Fenstern, Zuluft-/Abluftmauerkasten oder andere technische Maßnahmen, wie gegenseitige Verriegelung o.ä.), die Verbren-nungsluft nachströmen kann. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd, wird diese Regel nicht angewendet. Im Zweifelsfalle muss der zuständige Schorn-steinfegermeister zu Rate gezogen werden.

* Beim elektrischen Anschluss müssen die Spannungswerte des Stromnetzes mit den Werten des im Inneren des Geräts angebrachten Typenschildes übereinstimmen.

* Vor jeder Reinigungs- oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden. Falls das Gerät nicht an eine immer gut zugängliche Steckdose angeschlossen wird, ist in der Installation eine allpolige Trennvorrichtung vom Netz, mit einer Kon-taktöffnungsweite von mindestens 3 mm pro Pol, vorzusehen.

* Offenes Feuer bzw. der Gebrauch von Elektrogrills unter dem Gerät, ist zu vermeiden. Beim Frittieren, besonders mit mehrmals benutztem Öl, besteht Brandgefahr. Auch bei Nichtbeachtung der Reinigungsanweisungen besteht die Gefahr eines Brandes.

ALLGEMEINE MONTAGEHINWEISE

1. Auspacken des Geräts

* Der Karton ist an der Oberseite zu öffnen. Seitlich am Karton sind Pfeile aufgedruckt, die nach oben weisen müssen.
* Zum Öffnen des Kartons und der Plastiksäcke dürfen keine scharfen Gegenstände (z.B. Messer) verwendet werden.
* Die Packstücke sind vorsichtig aus dem Karton zu nehmen und auf einer glatten, sauberen und weichen Unterlage abzustellen.
* Alle Verpackungsbestandteile sind vorsichtig zu entfernen und bis zum Abschluss der Montage vollständig aufzubewahren. Rücksendungen werden nur in der vollständigen Originalverpackung akzeptiert.

2. Prüfung vor der Montage

* Der Kartoninhalt ist auf Richtigkeit, Vollständigkeit, äußere Beschädigungen und einwandfreie Oberfläche zu überprüfen.
* Das Gerät ist auf ordnungsgemäße Funktion zu überprüfen.
* Festgestellte Mängel sind vor Einbau zu melden.
* Defekte und beschädigte Geräte dürfen nicht eingebaut und betrieben werden, da sonst keine kostenfreie Bearbeitung nach unseren Garantiebedingungen erfolgt.

3. Abluftleitungen

Es ist für den Anschluss eine runde oder eckige Abluftleitung mit Durchmesser 150mm erforderlich. Eine Reduzierung auf 125mm bei Geräten bis ca. 650cbm/h ist möglich. Reduzierungen und Querschnittsveränderungen führen zu Leistungsverlusten und erhöhten Geräuschen. Unsachgemäße Abluftführung führt zum Erlöschen der Gerätegarantie.

Laut Verordnung einzelner Bundesländer müssen Dunsthauben-Abluftleitungen, welche durch einen zweiten Raum oder durch den Dachboden geführt werden, aus nicht brennbarem Material sein (gemäß DIN 4102 Klasse A1).

3. Abluftleitungen

Es ist für den Anschluss eine runde oder eckige Abluftleitung mit Durchmesser 150mm erforderlich. Eine Reduzierung auf 125mm bei Geräten bis ca. 650cbm/h ist möglich. Reduzierungen und Querschnittsveränderungen führen zu Leistungsverlusten und erhöhten Geräuschen. Unsachgemäße Abluftführung führt zum Erlöschen der Gerätegarantie. Laut Verordnung einzelner Bundesländer müssen Dunsthauben-Abluftleitungen, welche durch einen zweiten Raum oder durch den Dachboden geführt werden, aus nicht brennbarem Material sein (gemäß DIN 4102 Klasse A1).

4. Montage

Die Montage ist gemäß der dem Gerät beiliegenden Montageanleitung durch-zuführen. Hierbei sind folgende Punkte zu beachten:

* Der Mindestsicherheitsabstand zwischen Gerät und Kochfeld ist unbedingt einzuhalten (in der Regel 65 cm).
* Der Elektroanschluss hat nach den VDE-Bestimmungen durch einen konzessionierten Fachbetrieb zu erfolgen.
* Die Abluftleitung ist in dem geforderten Durchmesser zu erstellen. Bei Dachaustritten wird der Einbau eines Kondens-wassersammlers und einer weiteren Rück-stauklappe empfohlen.
* Nischenrückwände sind nur auf ausreichend getrockneten Wänden zu montieren.
* Der Rücksprung zwischen Arbeitsplat-tenkante und Gerätevorderkante darf bei Wandhauben maximal 10 cm und bei Inselgeräten maximal 5 cm betragen.
* Bei Einbau der Kochmulde ist zu beachten, dass die Mitte zwischen den beiden hinteren Kochplatten unter der Gerätemitte eingebaut wird.

GERÄTEAUSFÜHRUNG

Das Gerät wird in einer Ausführung geliefert, die einen Einsatz sowohl im Umluftbetrieb als auch im Abluftbetrieb zulässt.

* Im Umluftbetrieb (Abb. 1) wird die Luft zusätzlich durch den einzusetzenden Aktiv-kohlefilter geleitet und durch die seitlichen Lüftungsschlitze im Kaminoberteil in den Raum zurückgeführt (separat erhältlich). In dieses Kaminoberteil ist in diesem Fall die mitgelieferte Luftumlenkweiche einzubauen, die durch einen geeigneten Luftkanal mit dem Luftaustrittsstutzen des Motors zu verbinden ist (separat erhältlich).

* Im Abluftbetrieb (Abb. 2) wird der Kochdunst durch Abluftrohre direkt ins Freie geleitet. Der Einsatz eines Kohlefilters ist im Abluftbetrieb nicht erforderlich.

INSTALLATION UND MONTAGE

Zur Montage der Modelle SIM-SIL ist der Metallfettfilter herauszunehmen. Dazu wird dieser am entsprechenden Griff leicht nach hinten bzw. oben gedrückt und nach unten bzw. zur Seite gedreht, bis er sich aus der Halterung löst (Abb. 3).

Achtung! Zur Montage des Gerätes sind mindestens zwei Personen erforderlich.

Vor der Montage ist ein elektrischer Anschluss für das Gerät im Bereich hinter der Kaminverleidung vorzusehen.

Wenn das Gerät im Abluftbetrieb eingesetzt werden soll, ist zudem für eine geeignete Abluftleitung zu sorgen.

Abluftversion:

Unter Verwendung des Befestigungsteils der Teleskopstruktur (Abb. 4.1) als Bohrschablone, werden die für die Befestigung erforderlichen Löcher gebohrt. Die Löcher müssen einen Durchmesser von 8 mm haben. Nun werden die mitgelieferten Dübel (Abb. 4.1-A) in die Bohrlöcher eingefügt und das Befestigungsteil wird mit den beigefügten Schrauben (Abb. 4.1-B) an die Decke geschraubt. Nun wird das Unterteil der Teleskopstruktur (Abb. 6.2) mit den mitgelieferten Beilagscheiben und Muttern (Abb. 6.2-A) an den Gewindebolzen des Geräts (Abb. 6.1) befestigt.

Anschließend wird am Luftstutzen des Geräts ein geeigneter flexibler Abluftkanal mittels einer Schlauchklemme befestigt. Nun wird das Oberteil der Teleskopstruktur (Abb. 6.3) in das bereits auf dem Gerät befestigte Unterteil eingeschoben und auf die erforderliche Länge eingestellt, wobei der geforderte Mindestabstand zum Kochfeld berücksichtigt werden muss. Die Länge der Teleskopstruktur wird mit vier Feststellschrauben (Abb. 6.3-B) fixiert. Jetzt werden die beiden Kaminteile (Abb. 6.4 und 6.5) von oben über die Teleskopstruktur geschoben und auf dem Gerätekörper abgestellt. Nun wird die gesamte vormontierte Einheit an die Decke gehoben und das Oberteil der Teleskopstruktur wird in das bereits montierte Befestigungsteil eingeführt, bis alle vier Haltefedern (Abb. 5.6-E) in den entsprechenden Haltelöchern (Abb. 5.3-C) eingerastet sind. Nun ist das Oberteil der Teleskopstruktur (Abb. 5.1) mit dem Befestigungsteil (Abb. 5.2) zu verschrauben (Abb. 5.2-A).

Achtung:

Bei den Modellen (mit Fernbedienung) können die Kaminteile auch von unten über die bereits befestigte Teleskopstruktur geschoben werden. Der am Luftstutzen des Geräts befestigte Abluftkanal kann jetzt mit dem weiterführenden Abluftsystem verbunden werden. Vor der Befestigung des Luftkanals ist in jedem Fall zu prüfen, ob sich die Rückstauklappe im Luftauslass-Stutzen des Motorgehäuses frei bewegen kann und nicht blockiert ist.

Schließlich ist noch die Stromverbindung herzustellen.

Umluftversion:

Unter Verwendung des Befestigungsteils der Teleskopstruktur (Abb. 4.1) als Bohrschablone, werden die für die Befestigung erforderlichen Löcher gebohrt. Die Löcher müssen einen Durchmesser von 8 mm haben. Nun werden die mitgelieferten Dübel (Abb. 4.1-A) in die Bohrlöcher eingefügt. Das Befestigungsteil (Abb. 4.3) wird mit der Umluftweiche (Abb. 4.2) mit den beigefügten Schrauben (Abb. 4.3-A) zusammengeschraubt. Nun wird das Befestigungsteil, zusammen mit der bereits angeschraubten Umluftweiche, an die Decke geschraubt (Abb. 4.1-B). Nun wird das Unterteil der Teleskopstruktur (Abb. 6.2) mit den mitgelieferten Beilagscheiben und Muttern (Abb. 6.2-A) an den Gewindebolzen des Geräts (Abb. 6.1) befestigt. Anschließend wird am Luftstutzen des Geräts ein geeigneter flexibler Abluftkanal mittels einer Schlauchklemme befestigt. Nun wird das Oberteil der Teleskopstruktur (Abb. 6.3) in das bereits auf dem Gerät befestigte Unterteil eingeschoben und auf die erforderliche Länge eingestellt, wobei der geforderte.

Mindestabstand zum Kochfeld berücksichtigt werden muss. Die Länge der Teleskopstruktur wird mit vier Feststellschrauben (Abb. 6.3-B) fixiert. Jetzt werden die beiden Kaminteile (Abb. 6.4 und 6.5) von oben über die Teleskopstruktur geschoben und auf dem Gerätekörper abgestellt. Nun wird die gesamte vormontierte Einheit an die Decke gehoben und das Oberteil der Teleskopstruktur wird in das bereits montierte Befestigungsteil eingeführt, bis alle vier Haltefedern (Abb. 6.6-E) in den entsprechenden Haltelöchern (Abb. 6.3-C) eingerastet sind. Nun ist das Oberteil der Teleskopstruktur (Abb. 5.1) mit dem Befestigungsteil (Abb. 5.2) zu verschrauben (Abb. 5.2-A).

Achtung:

Bei den Modellen (mit Fernbedienung) können die Kaminteile auch von unten über die bereits befestigte Teleskopstruktur geschoben werden. Der am Luftstutzen des Geräts befestigte Abluftkanal kann jetzt mit dem Stutzen der Umluftweiche verbunden werden. Vor der Befestigung des Luftkanals ist in jedem Fall zu prüfen, ob sich die Rückstauklappe im Luftauslass-Stutzen des Motorgehäuses frei bewegen kann und nicht blockiert ist.

Schließlich ist noch die Stromverbindung herzustellen. (Nur bei Ausführung mit Display).

Das Kaminunterteil soweit anheben, bis das aus der Ablufteinheit herausragende Flachkabel sichtbar wird, und es mit dem Flachkabel des Displays verbinden.

Den Kaminunterteil wieder absenken, wobei darauf zu achten ist, dass er korrekt an der dafür vorgesehenen Stelle einrastet.

Abschließend wird die obere Kaminverkleidung an der Teleskopstruktur befestigt (Abb.7.5-D). Nun wird das Kaminunterteil langsam auf den Gerätekörper bzw. auf den vormontierten Geräteschirm (bei Modulen) abgesenkt, bis es im Gerätekörper an der dafür vorgesehenen Stelle einrastet bzw. auf dem Geräteschirm aufsitzt.

SCHALTUNG DES GERÄT

FTIHD 960 TC X - FTIHD 1260 TC X (Abb. 8)

Schalter A: Beleuchtung

Schalter B: Ein-(erste Betriebsstufe) / Aus-Schalter

Schalter C: zweite Betriebsstufe

Schalter D: dritte Betriebsstufe

Schalter E: vierte Betriebsstufe

Schalter F: Nachlaufautomatik (nach 10 Minuten schaltet das Gerät automatisch ab)

Modelle FTIHD 960 TC BK -WH (Abb. 9)

A: Beleuchtung ein/aus
B: Reduzierung der Saugstärke
C: Leuchtanzeigen
D: Erhöhung der Saugstärke
E: Nachlaufautomatik (10 Min)

Mithilfe des Bedienfelds mit Touch Control kann die gewünschte Funktion durch Berühren der entsprechenden Taste eingestellt werden. Die in der Mitte des Bedienfelds befindlichen Leuchtanzeigen (C) geben die eingestellte Saugstärke wieder. Bei eingeschalteter Nachlaufautomatik blinkt die Leuchtanzeige (C) oben.

Sollte es zu Störungen an der Schaltung kommen, betätigen Sie bitte zweimal (1. mal – Gerät wird vollständig abgeschaltet, 2. mal – Gerät wird wieder in Standby geschaltet), die rote Taste (Hauptschalter), welche sich hinter dem Fettfilter befindet.

Das Produkt ist mit einer elektronischen Vorrichtung ausgestattet, die das automatische Abschalten nach vier Stunden Betrieb ab der letzten Betätigung ermöglicht.

TIMER

Die Produkte des Herstellers sind an die neuen Verordnungen der Europäischen Kommission (gültig ab 1. Januar 2015) EU65 "Energielabel" und EU66 "Ökodesign" angepasst.

Die neue Elektronik schaltet die Geräte mit Energielabel nach einer festgelegten Zeit automatisch auf einen Luftstrom von maximal 650 m³/h zurück.

Dunstabzugshauben mit integriertem Motor und einem maximalen Luftstrom von mehr als 650 m³/h sind mit einem Timer ausgestattet, der die 4.-Leistungsstufe nach 5 Minuten Laufzeit automatisch auf die 3.-Leistungsstufe herabschaltet.

Nach 7 Minuten Betrieb schaltet sich die Saugleistung automatisch von der 3.- auf die 2.-Leistungsstufe zurück. Sie können weiterhin die Leistungsstufen während des Betriebs regulieren.

Das Gerät verbraucht im Stand-By-Betrieb weniger als 0,5 W.

WARTUNG

* Nur eine sorgfältige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Geräts.

* Besonders wichtig ist die Reinigung des Fettfilters.

Um den Fettfilter aus dem Gerät nehmen zu können, wird dieser am entsprechenden Griff leicht nach hinten gedrückt und nach unten aus der Federhalterung gezogen (Abb. 3). Eingesetzt wird der Fettfilter im umgekehrten Handlungsablauf. Die Reinigung wird von Hand oder in der Spülmaschine empfohlen.

Die Reinigungs-häufigkeit hängt ab von der Benutzungsdauer und der Art der abzusaugenden Wrasen, sollte aber möglichst wöchentlich erfolgen.

Filtersättigungsanzeige:

(SIL und Modul Luxusausführung ohne Fernbedienung).

Nach einer Betriebszeit von 30 Stunden zeigt die Regelung durch Blinken der Schaltertasten an, dass spätestens jetzt eine Filterreinigung angebracht ist. Bei der Modellreihe SILTC wird die Filtersättigung durch Blinken der zwei zentralen Schaltertasten angezeigt (Abb. 7). Um die Anzeige wieder auszuschalten, ist die Taste der Nachlauf-automatik zu drücken. Die Zeit-zählung beginnt nun wieder von vorne.

(Modul mit Fernbedienung)

Diese Modelle verfügen über keine Filtersättigungsanzeige.

* Der Gerätekörper ist mit einem feuchten Tuch und mildem Reinigungsmittel, ohne Scheuerzusatz, zu reinigen. In keinem Fall sind kratzende, ätzende oder aggressive Reinigungsmittel und Hilfsmittel zu verwenden. Verwenden Sie für Edelstahl-geräte Spezialprodukte zur Edelstahlpflege. Die jeweilige Gebrauchsanweisung des verwendeten Produktes ist unbedingt zu beachten.

Austausch der Led-Leiste:

Mithilfe eines geeigneten Werkzeugs die Led Leist aus ihrer Aufnahme entnehmen (siehe Abbildung 9), durch Lösen des Steckers von der Elektronik abkabeln und durch eine Leiste mit gleichen Eigenschaften ersetzen.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2012/19/EC Über Elektro- und Elektronik – Altgeräte (WEEE).
