Produkttyp	Einbau-Dunstabzugshaube
Marke	Fulgor Milano
Modell	FCHD 1200 RC X
Nischenmaße (L x B x T)	1165 x 615 x (200-280) mm
Luftaustrittsdurchmesser	150 mm
Mindestabstand zwischen Kochfeld und Dunstabzugshaube	65 cm
Stromversorgung	220-240 V ~ 50/60 Hz
Anschlussleistung	Nicht angegeben
Anzahl der Geschwindigkeitsstufen	4 Stufen
Beleuchtung	Dimmbare LED von 20 % bis 100 %
Fernbedienung	Funkfernbedienung RC001, Frequenz 433,92 MHz, Batterie 12V 27A
Automatische Abschaltung	Nach 4 Stunden Betrieb
Fettfilter	Waschbar, über Panel entnehmbar
Aktivkohlefilter	Optional, oberhalb des Fettfilters
Pflege und Reinigung	Lauwarmes Wasser und Neutralreiniger, keine Scheuermittel
Sicherheit	Not-Aus bei Fehlfunktion, Erdung erforderlich
Konformität	Richtlinie RED 2014/53/EU
Gewicht	Nicht angegeben

Häufig gestellte Fragen - FCHD 1200 RC X Fulgor Milano

Wie groß ist der Mindestabstand zwischen Kochfeld und Dunstabzugshaube?

Der Mindestabstand muss mindestens 65 cm betragen. Halten Sie diesen Abstand ein, um einen optimalen und sicheren Betrieb zu gewährleisten.

Wie installiere ich die Dunstabzugshaube FCHD 1200 RC X?

Bereiten Sie eine Nische mit den Maßen 1165x615 mm und einer Tiefe von 200-280 mm vor. Befestigen Sie die Teleskopbügel an der Decke, schließen Sie die elektrische Verbindung an und befestigen Sie dann die Haube. Verwenden Sie einen Abluftkanal mit 150 mm Durchmesser, max. Länge 5 m, und vermeiden Sie viele Bögen.

Wie benutze ich die Fernbedienung?

Die Fernbedienung hat 5 Tasten: EIN/AUS Beleuchtung, EIN/AUS Motor (Stufe 1), Geschwindigkeit erhöhen/verringern und Timer 10 Min. Die Beleuchtungsintensität wird durch langes Drücken eingestellt.

Wie wechsle ich die Batterie der Fernbedienung?

Entfernen Sie die Kunststoffabdeckung, ersetzen Sie die alte Batterie durch eine neue Batterie vom Typ 12V 27A unter Beachtung der Polarität. Setzen Sie die Abdeckung wieder auf.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie die Batterie und ersetzen Sie sie bei Bedarf. Wenn das Problem weiterhin besteht, verwenden Sie den Not-Aus-Taster an der Haube. Sie können auch den Code der Fernbedienung neu anlernen (siehe Anleitung).

Wie reinige ich die Fettfilter?

Öffnen Sie die Blende, entnehmen Sie die Filter am Griff. Waschen Sie sie mit lauwarmem Wasser und einem Neutralreiniger; vermeiden Sie Scheuermittel. Trocknen Sie sie, bevor Sie sie wieder einsetzen.

Was bedeuten die LED-Farben?

Die LEDs im Absaugkanal zeigen die Geschwindigkeit an: weiß (Stufe 1), blau (Stufe 2), dunkelblau (Stufe 3), rot (Stufe 4).

Kann die Haube bei Gasherd verwendet werden?

Ja, aber sorgen Sie für ausreichende Belüftung des Raumes. Der von der Haube erzeugte Unterdruck darf 0,04 mbar nicht überschreiten. Halten Sie den Abstand von 65 cm ein.

Wie stelle ich die dimmbare Beleuchtung ein?

Drücken Sie kurz die Beleuchtungstaste, um ein-/auszuschalten (100 %). Zum Dimmen halten Sie die Taste gedrückt; lassen Sie bei der gewünschten Helligkeit los. Zum umgekehrten Dimmen halten Sie erneut gedrückt.

Wie setze ich die Fernbedienung zurück?

Drücken Sie gleichzeitig die Tasten Geschwindigkeit erhöhen und verringern 2 Sekunden lang, bis die LEDs aufleuchten, dann drücken Sie die Beleuchtungstaste. Sechs Blinksignale bestätigen den Reset.

BEDIENUNGSANLEITUNG FCHD 1200 RC X Fulgor Milano

Allgemeine Sicherheitshinweise

Gebrauchsanweisung

Einbau

Funktionsweise

Wartung

ALLGEMEINE SICHERHEITSHINWEISE

* Kinder, hilflose oder behinderte Personen dürfen das Gerät nur unter Aufsicht von Erwachsenen betreiben.

* Ein Anschluss der Abluftleitungen an Verbrennungs-Abgaskamine (z.B. der Zentralheizung usw.) ist nicht zulässig.

* In jedem Fall sind bei der Ableitung der Abluft die behördlichen Vorschriften zu beachten.

* Achtung! Bei gleichzeitigem Betrieb einer Abluft-Dunstabzugshaube und einer raum-luft-abhängigen Feuerstätte (wie z.B. gas-, öl- oder kohlebetriebene Heizgeräte, Durch-lauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Auf-stellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und rau-mluft-abhängiger Feuerstätte im Auf-stellraum der Feuerstätte ein Unterdruck von höchstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstätten-abgase vermieden wird.

* Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, (z.B. in Türen, Fenstern, Zuluft-/Abluftmauerkasten oder andere technische Maßnahmen, wie gegen-seitige Verriegelung o.ä.), die Verbrennungsluft nachströmen kann.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd, wird diese Regel nicht angewendet. Im Zweifelsfalle muss der zuständige Schornsteinfegermeister zu Rate gezogen werden.

* Beim elektrischen Anschluss müssen die Spannungswerte des Stromnetzes mit den Werten des im Inneren des Geräts ange-brachten Typenschildes übereinstimmen.

Das Gerät ist so zu montieren, dass der Abstand zwischen den Kochplatten und dem unteren Rand der Dunstabzugs-haube mindestens 65 cm beträgt.

In diesem Fall ist das Gerät gemäß der Norm nicht geerdet.

* Vor jeder Reinigungs-oder Wartungsarbeit muss das Gerät vom Stromnetz getrennt werden. Falls das Gerät nicht an eine immer gut zugängliche Steckdose angeschlossen wird, ist in der Installation eine allpolige Trennvorrichtung vom Netz, mit einer

Kontaktöffnungsweite von mindest. 3 mm pro Pol, vorzusehen.

* Offenes Feuer bzw. der Gebrauch von Elektrogrills unter dem Gerät, ist zu vermeiden. Beim Frittieren, besonders mit mehrmals benutztem Öl, besteht Brandgefahr. Auch bei Nichtbeachtung der Reinigungsanweisungen besteht die Gefahr eines Brandes.

GEBRAUCHSANWEISUNG

Die Modelle SLT968 EM und SLT 968 EM müssen mit einem Absauggerät (externer Motor) des gleichen Herstellers verbunden sein. Die Modelle SLT968 und SLT969 sind mit einem Innenmotor ausgestattet.

ÖFFNUNG DES PANEELS

Das Abdeckpaneel der Fettfilter leicht ziehen (Abb. 1), um es zu öffnen. Für einen ordnungsgemäßen Betrieb, muss der Mindestabstand des Gerätes zum Boden 2000-2100 mm betragen.

Vor dem Einbau des Geräts vergewissern Sie sich, dass alle Bestandteile nicht beschädigt sind. Andersfalls, bitte den Verkäufer kontaktieren und den Einbau abbrechen. Bitte alle folgenden Anweisungen sorgfältig lesen. - Ein Abluftrohr verwenden, dass nicht länger als 5 Meter ist. - Die Zahl der Rohrbögen im Abluftkanal vermeiden, da jeder Rohrbogen die Leistungsfähigkeit um einen linearen Meter senkt (z.B. werden 2 Rohrbögen 90° verwendet, muss die maximale Länge des Abluftkanals nicht mehr als 3 Meter betragen). - Drastische Richtungsänderungen vermeiden. - Eine Rohrleitung im Durchmesser von 150 mm für die ganze Länge der Rauchrohrleitung verwenden. - Material für Rohrleitung verwenden, das den Normen und Vorschriften entspricht.

EINBAU

Das Gerät aus der Verpackung nehmen und auf eine glatte Oberfläche legen; wir empfehlen, das Gerät auf weiches Material wie Frottee oder Flausch zu legen.

Das Glaspaneel öffnen, indem Sie es wie in Abb. 1 dargestellt ist drehen und die Fettfilter entfernen.

WENN DIE HAUBE MIT EINEM GLASPANEL AUSGESTATTET IST, VOR DEM EINBAU, UM DAS GLASS NICHT ZU BESCHÄDIGEN ENTFERNEN SIE BITTE DIE 8 SCHRAUBEN (ABB. 2).

Die Nische für den Einbau des Gerätes muss eine viereckige Öffnung von:

865X515 mm ür das Model FCHD Cm.90

1165x615 mm ür das Model FCHD Cm.120

und eine Tiefe zwischen 200 mm und 280 mm betragen.

DIE DUNSTABZUGSHAUBE AN DER DECKE INSTALLIEREN, DEN ABLUFTKANAL AN- SCHLIESSEN, DEN ELEKTRO-ANSCHLUSS DURCHFÜHREN UND DIE GIPSSTRUKTUR HERSTELLEN.

Die Nische muss mit einer Steckdose und einem Entlüftungsloch für das Abluftrohr (Durchmesser 150mm) bzw. gleichwertiger Querschnittsfläche ausgestattet sein.

Die in Abb. 3 angegebenen Löcher in die Decken bohren, dann die Plastikdübel in die Löcher einsetzen und die Deckenhalterungen befestigen (Abb. 3).

Diese Halterungen ermöglichen die Einstellung einer Höhe von 80 mm zwischen der Decke und der Dunstabzugshaube. Drei verschiedene Luftaustritte sind möglich (Abb. 5).

Den Plastik-Flansch für den Luftaustritt an dem gewählten Luftaustritt befestigen und die zwei anderen Luftaustritte mit den dazu geeigne! ten Metalldeckeln schließen (Abb. 18). Die Dun! stabzugshaube bis zur Halterungen heben und am Strom anschließen.

Das Gerät an der Decke mit den mitgelieferten Schrauben befestigen (Abb. 6).

FUNKTIONSWEISE Fernbedienung

FUNKSTEUERUNG SERIE BEFREE S6/S

Funksteuerung zur Fernbedienung von Abzugshauben.

TECHNISCHE MERKMALE:

• Versorgung mittels Alkalibatterie: 12V Mod. 27A
• Arbeitsfrequenz: 433,92 Mhz
• Kombinationen: 32.768
• Max. Verbrauch: 25 mA
• Betriebstemperatur: -20 ÷ +55 °C
• Abmessungen: 130x45x15 mm

BESCHREIBUNG DER FUNKTIONSWEISE

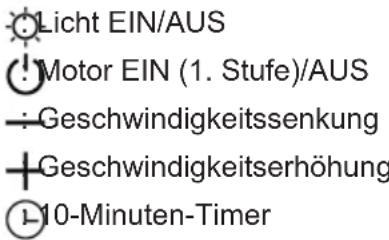

Der Sender verfügt über 5 Tasten zur Steuerung der Abzugshaubenfunktion entsprechend nachfolgenden Angaben:

Die festgelegte Ansauggeschwindigkeit wird über die Led, die sich im umlaufenden Abzugsrohr befindet, angezeigt (Abb. 9). Jeder durch die Led angezeigten Farbe entspricht eine bestimmte Geschwindigkeitsstufe, wie unten angegeben: Erste Geschwindigkeitsstufe WEISS Zweite Geschwindigkeitsstufe HELLBLAU Dritte Geschwindigkeitsstufe DUNKELBLAU Vierte Geschwindigkeitsstufe ROT

DIMMER LICHT FUNKTION

DIESE FUNKTION ERLAUBT EINE LICHTSTÄRKE VON 20% BIS AUF 100% ZU DIMMEN, INDEM SIE DIE LICHT-TASTE DER FERNBEDIENUNG LANGE BETÄTIGEN.

DIE FUNKTIONEN SIND FOLGENDE:

• ABZUGSHAUBE-LICHT AUSGESCHALTET - TASTE KURZ BETÄTIGEN - LICHT AUF 100%.
• LICHT AUF 100% - TASTE KURZ BETÄTIGEN
• LICHT AUSGESCHALTET.

- LICHT AUF 100% - TASTE LANGE BETÄTI-GEN - REDUZIERUNG DER LICHTSTÄRKE.

- DIE TASTE WÄHREND DER ERHÖHUNG ODER DER REDUZIERUNG LOSLASSEN - DIE GEWÜNSCHTE LICHTSTÄRKE IST EINGESTELLT.

- GEDIMMTEST LICHT EINGESCHALTET - DIE TASTE ERNEUT LANGE BETÄTIGEN - DIE DIMM-RICHTUNG WECHSELT.

ANFÄNGLICHER BETRIEBSZUSTAND

Die Funksteuerung wird vom Hersteller einsatzbereit, d. h. mit bereits werkseitig vorbestimmten Codes versehen, geliefert.

Die werkseitige Konfiguration sieht vor, dass alle Systeme "Haube - Funksteuerung" denselben Übertragungscode haben. Sollten zwei Systeme "Haube- Funksteuerung" im selben Raum oder in unmittelbarer Nähe zueinander installiert sein, könnten sie beeinflusst werden, weil die Systeme denselben Übertragungscode verwenden, d. h., der Code einer Funksteuerung muss geändert werden.

Erzeugung eiines neuen Übertragungscodes:

Die Funksteuerung wird vom Werk mit bereits vorbestimmten Codes geliefert. Falls die Erzeugung neuer Codes gewünscht wird, muss wie folgt vorgegangen werden: Gleichzeitig die Tasten:

für 2 Sekunden gedrückt halten. Dabei schalten sich die LEDs ein. Anschließend die Tasten:

(innerhalb von 5 Sekunden) drücken. Ein 3-maliges Blinken der LEDs bedeutet, dass der Vorgang abgeschlossen ist.

ACHTUNG! Dadurch werden die bestehenden Codes endgültig gelöscht.

Lernen des neuen Übertragungscodes:

Nachdem der Übertragungscode an der Funksteuerung geändert wurde, muss die elektronische Steuereinheit der Abzugshaube den neuen Code wie folgt erlernen:

Die Taste für die allgemeine Ausschaltung der Haube drücken und die Versorgung der elektronischen Steuereinheit wieder herstellen. Von diesem Moment an verbleiben 15 Sekunden zum Drücken der Taste Licht 🔍 für die Synchronisierung der Steuereinheit mit dem neuen Code.

Wiederherstellen der Werkskonfiguration:

Falls die Werkskonfiguration wieder hergestellt werden soll, muss wie folgt vorgegangen werden: Gleichzeitig die Tasten:

für 2 Sekunden gedrückt halten. Dabei schalten sich die LEDs ein. Anschließend die Tasten:

(innerhalb von 5 Sekunden) drücken. Ein 6-maliges Blinken der LEDs bedeutet, dass der Vorgang abgeschlossen ist.

ACHTUNG! Dadurch werden die bestehenden Codes endgültig gelöscht.

Notausstieg:

Falls die Funksteuerung nicht funktionieren sollte, betätigen Sie zum Ausschalten des Gerätes die Nottaste. Stellen Sie die Nottaste nach einer eventuellen Reparatur wieder zurück.

ACHTUNG

Die Batterie muss jährlich ausgetauscht werden, damit die optimale Reichweite des Senders garantiert ist.

Zum Austausch einer leeren Batterie Kunststoffdeckel abnehmen, die in Gebrauch befindliche Batterie herausnehmen und die neue unter Einhaltung der angegebenen Polarität einlegen. Entsorgen Sie verbrauchte Batterien vorschriftsgemäß über die entsprechenden Sammelstellen.

Das Produkt

Funksteuerung RC001

den Vorgaben der Richtlinie

RED 2014/53/EU ent spricht.

HINWEIS

Jegliche Umgestaltung oder Änderung, die nicht ausdrücklich vom Inhaber der Bescheinigung hinsichtlich der Kompatibilität mit den geltenden Normen genehmigt wird, kann das Recht des Benutzers zum Gebrauch des Gerätes aufheben.

Rev. 0 26/08/14

Das Produkt ist mit einer elektronischen Vorrichtung ausgestattet, die das automatische Abschalten nach vier Stunden Betrieb ab der letzten Betätigung ermöglicht.

WARTUNG

Nur eine sorgfältige Pflege garantiert auf Dauer eine gute Leistung und Funktion des Geräts. Eine besondere Aufmerksamkeit erfordern die Fettfilter. Um den Fettfilter aus seinem Sitz zu nehmen, lesen Sie bitte den Abschnitt „Öffnung des Paneels“. Den Filter mittels des dazu bestimmten Griffes herausziehen. Um den Fettfilter wieder einzusetzen führen Sie die Schritte in umgekehrter Weise aus. Der Ausbau des Aktivkohlefilters erfolgt sowie der des Fettfilters. Der Aktivkohlefilter befindet sich über den Fettfilter. Benutzen Sie für die Reinigung des Gerätes nur lauwarmes Wasser und mildes Putzmittel, in keinem Fall Scheuermittel.

Das Stromkabel darf nur von Fachpersonal ersetzt werden, um jede Gefahr zu vermeiden.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben. Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2012/19/EC Über Elektro- und Elektronik – Altgeräte (WEEE).
