MANUAL DE USUARIO FTIHD 960 TC BK X Fulgor Milano

25* En el conexionado eléctrico asegurarse que la toma de cor- riente esté provista de conexión a tierra y vericar que los valores de tensión se corresponden con los indicados en la etiqueta de características del aparado.

• Antes de proceder a cualquier operación de limpieza o manteni- miento es necesario desconectar el aparato de la red. Si el aparato no está provisto de cable exible no removible y de conector, o de otro dispositivo que asegure la desconexión omnpolar de la red con una distancia de apertura de los contactos de al menos 3 mm. entonces este dispositivo de separación de la red debe estar previsto en la instalación ja. Si el aparato estáprovisto de ca- ble de alimentación y de conec- tor, el aparato debe sesituado de forma que la clavica resulte facil- mente aseguirle.

• Evitar el uso de materiales que causen llamarada cerca de la campana. En el caso de fritos prestar atención especial al peligro de incendio que con- lieven el aceite y la grasa. Par- ticularmente peligroso por su inamabilidad es el aceite ya usado. No utilizar parrillas elé- ctricas descubiertas. Para evi- tar un posible riesgo de incen- dio atenerse a las instruciones indicadas para la limpieza de los ltros antigrasa y la limpie- za de eventules depósitos de grasa en el aparado. ADVERTENCIAS

• Los niños y las personas in- capacitadas o minusválidas sólo deben utilizar el aparato bajo supervisión de un adulto.

• La distancia mínima entre la supercie de la placa de coc- ción y la parte inferior de la campana debe ser de 65 cm.

• El aire y humos recogidos no pueden ser llevados a conduc- tos utilizados para la descarga de humos de aparatos alimen- tados con energia diferente de la eléctrica (calefacción, etc...).

• Para la descarga del aire a evacuar respetar las prescri- pciones de la autoridad com- petente.

• Preveer una adecuada airea- ción del local cuando se estén utilizando contempo-ráneamente una campana y aparatos alimen- tados con energía diferente de la eléctrica (estufas a gas, a acei- te, a carbón, etc...). La campana funcionando en versión aspirante podría crear una depresión en la sala. La presión negativa del local no debe superar los 0,04 mbar, evitando así la succión de los gases de descarga de la fuente de calor. Es, por lo tanto, necesario adecuar el local con tomas de aire que provean un ujo costante de aire fresco. 26VERSIONES La campana está preparada sea para la versión con salida exterior como para la versión de recir- culación.

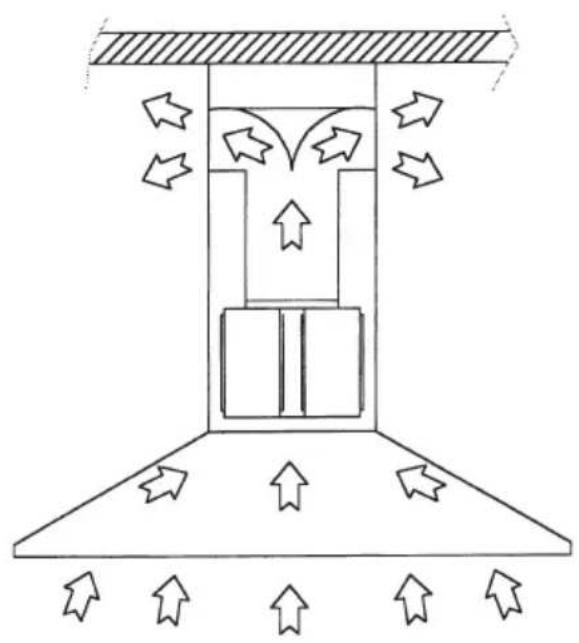

• En la versión de recirculación (g.1) el aire y los vapores recogidos por la campana se depuran a través del ltro antigrasa y del ltro de carbón (a la venta por separado) activo y se recirculan al am- biente mediante un oricio (a la venta por sepa- rado) realizado en la parte superior del colgante.

• En la versión con salida exterior (g.2) el aire y vapores se conducen directamente al exterior a través de un conducto de evacuación. El uso tanto del ltro de carbón como del difusor no es necesario. INSTALACION Antés de proceder a la instalación quitar el ltro an- tigrasa. Para ello se operará sobre la manilla pre- slonándola hacia la parte posterior de la campana y posteriormente hacer girar el ltro hacia abajo dese- lojándolo de su sede (g. 3). Atención: la instalación debe ser efectuada por dos personas por lo menos Antes de proceder a la jación de la campana pre- disponga la alimentación eléctrica, en el espacio del tubo decorativo y un oricio de evacuación del aire en el caso que la versión sea aspirante. *Versión aspirante Sirviéndose de la placa superior (g. 4.1) colocar- la en el techo y efectuar 4 oricios de 8 mm en correspondencia de los ojales. Introducir en los oricios efectuados los tarugos de plástico (g. 4.1-A) y jar la placa en el techo con los tornillos (g. 4.1-B). Sucesivamente jar la estructura inferior (g. 6.2) en la campana hacien- do coincidir los oricios de la misma con los tornil- los métricos soldados en el soporte del ventilador (g. 6.1). Introducir las correspondientes arande- las y las relativas tuercas suministradas con el aparato (g. 6.2-A) atornillándolas con un utensilio idóneo. Conectar el tubo para la evacuación del aire en la tobera del grupo motor jándolo con una abrazadera comercial. Introducir la estructura su- perior (g. 6.3) sobre la inferior regulando la posi- ción en base a la altura anteriormente establecida teniendo en cuenta la altura mínima de la super- cie de cocción. Con los correspondientes tornillos (g. 6.3-B) jar las dos estructuras. A esta altura introducir los dos tubos telescópicos (g. 6.4 y g. 6.5) desde la parte superior de la estructura haciéndolos descender hasta la correspondiente sede de la campana. Levantar la campana con la estructura y los tubos introducidos hasta que los cuatro resortes (g. 6.6-E) no se enganchen a los ojales (g. 6.3-C). Una vez enganchadas las dos partes jar a través de los tornillos de seguridad (g. 5.2-A) los dos componentes (g. 5.1 y g. 5.2) conectando sucesivamente el tubo de la campa- na al oricio de evacuación. Efectuar la conexión eléctrica. 27*Versión ltrante Sirviéndose de la placa superior (g. 4.1) colo- carla en el techo y efectuar 4 oricios de 8 mm en correspondencia de los ojales. Introducir en los oricios efectuados los tarugos de plástico (g. 4.1-A). Fijar el deector (g. 4.2) al estribo superior (g.5.3) mediante los cuatro tornillos autorroscantes suministrados con el aparato (g. 4.3-A). Fijar la placa con el deector montado en el techo mediante los tornillos (g. 4.1-B). Suce- sivamente jar la estructura inferior (g. 6.2) en la campana haciendo coincidir los oricios de la misma con los tornillos métricos soldados en el soporte del ventilador (g. 6.1). Introducir las cor- respondientes arandelas y las relativas tuercas suministradas con el aparato (g. 6.2-A) atornil- lándolas con un utensilio idóneo. Conectar el tubo para la evacuación del aire en la tobera del grupo motor jándolo con una abrazadera comercial. Introducir la estructura superior (g. 6.3) sobre la inferior regulando la posición en base a la altura anteriormente establecida teniendo en cuenta la altura mínima de la supercie de cocción. Con los correspondientes tornillos (g. 6.3-B) jar las dos estructuras. A esta altura introducir los dos tubos telescópicos (g. 6.4 y g. 6.5) desde la parte superior de la estructura haciéndolos descender hasta la correspondiente sede de la campana. Le- vantar la campana con la estructura y los tubos introducidos hasta que los cuatro resortes (g. 6.6-E) no se enganchen a los ojales (g. 6.3-C). Una vez enganchadas las dos partes, jar a tra- vés de los tornillos de seguridad (g. 5.2-A). Los dos componentes (g. 5.1 y g. 5.2) conectando sucesivamente el tubo de la campana al oricio inferior del deector. Efectuar la conexión eléctri- ca. (Sólo para versión con pantalla) Levantar el tubo inferior hasta descubrir el cable plano que sale del grupo de aspiración y conectarlo al cable plano de la pantalla. Bajar el tubo inferior prestan- do atención para que se introduzca correctamente en el alojamiento de la campana aspirante. Levantar el tubo superior (g. 6.5) hasta el techo e introducir los dos tornillos autorroscantes (g. 6.5-D). Blocase válvula Atención! Antes de jar el tubo exible de salida aire al motor, asefurarse que la válvula antirretorno situa- da en la boca de salida esté libre para rotar. FUNCIONAMIENTO FTIHD 960 TC X - FTIHD 1260 TC X (g. 8) A: Interruptor ON/OFF de la luz B: Interruptor ON (I vel.)/OFF del motor C: Interruptor II velocidad D: Interruptor III velocidad E: Interruptor IV velocidad F: Temporizador 10 minutos Mod. SIL TC - versión Touch Control (Dis. 9) A: Interruptor On/Off de la luz B: Disminuciòn de la velocidad C: Luz indicadora D: Aumento de la velocidad E: Temporizador 10 minutos La botonera Touch Control permite congurar la funciòn deseada rozando la tecla respectiva. La luz indicadora ubicada al centro de la botonera in- dica la velocidad de aspiraciòn congurada. En el caso de temporizador activado, la luz indicadora (C) que se encuentra arriba, es intermitente. En el caso que la botonera no funcione, pulsar dos veces el boton rojo, visible después de haber sa- cado el ltro antigrasa. Si se interrumpe el sumini- stro de electricidad al producto SILTC, al restable- cer sus funciones se necesitan 15 segundos para el diagnóstico automático. Entretanto, el producto podría no funcionar correctamente. Introducido en la versión están euipados con un dispositivo electrónico que lo desconecta au- tomáticamente después de cuatro horas de fun- cionamiento detoe la última operacion efectuada. 28TEMPORIZACIÓN A partir del 1° de enero 2015, con la entra da en vigor de la nueva normativa de la Co misión Eu- ropea EU65 “Energy label” y EU66 “ Ecodesign”, hemos adaptado los productos conforme a los re- quisitos establecidos. Todos los modelos con versión “Energy label” di- sponen de un equipo electrónico, con fun ciones de temporización de la velocidad de aspiración, superior a 650m³ / h. De hecho, todos los modelos con motores a bor- do, con caudal máximo a 650m³ / h, di sponen de la IV° velocidad temporizada tras 5 minutos de funcionamiento . Transcurrido dicho tiempo el mo- tor de aspiración pasa au tomáticamente a la III° velocidad . Si el producto se congura en la III° veloci dad, pasa automáticamente a la segunda velocidad tras 7 minutos. Se puede también cambiar la velo- cidad misma mientras se sta usando. El producto cuando está en modalidad “stand by” tiene un consumo inferior a 0.5W. MANTENIMIENTO

• Un mantenimiento adecuado garantiza un buen funcionamiento y un buen rendimiento en el tiem- po.

• En especial cuidado hay que prestar al panel antigrasa. Para quitar el ltro hay que actuar sobre la ma- nilla presionándola hacia la parte posterior de la campana y posteriormente hacer girar el ltro ha- cia abajo desalojándolo de su sede (g. 3A). El ltro se pone operando inversamente. Después de 30 horas de funcionamiento de la campana (Mod. SIL-Módulo versión lujo), todos los bo- tonet iniciaran un parpadeo simultáneamente. En los modelos SILTC (versión Touch Control), los dos botones centrales iniciarán un parpadeo simultáneamente(Fig. 7C). Esta señal recomien- da una adecuada limpieza del ltro de aluminio. Podrá efectuarre un reset apretando el botón del temporizador y la señal desaparecerá. La limpieza del ltro antigrasa se puede efectuar a mano o en el lavavajillas. Esta se efectuará según el uso, pero como mínimo una vez cada dos me- ses.

• Para la limpieza de la campana se aconseja el uso de agua templada y detergente neutro, evi- tando el uso de productos que contengan abra- sivos. Para la limpiezza de los aparatos en acero inoxidable se aconseja el uso de productos espe- cializados, siguiendo las instrucciones indicadas en el producto. Sustitución de la barra LED: Utilizando un utensilio apropiado, desmontar la barra led de su ubicación (ver gura 9) desco- nectarla electrónicamente mediante el correspon- diente conector y sustituirla con una de caracterí- sticas similares. 29INHALTSVERZEICHNIS Allgemeine Sicherheitshinweise Allgemeine Montagehinweise Geräteausführung Installation und Montage Schaltung des Geräts Wartung

El símbolo en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se dese- che correctamente, usted ayudará a evitar posibles consecuencias negativas para el ambien- te y la salud pública, lo cual podría ocurrir si este producto no se manipula de forma adecua- da. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto. Este electrodomestico està marcado conforme a la direc- tiva Europea 2012/19/EC sobre los residuos de aparatos elèctricos y electrònicos (WEEE).
