Type de produit	Détecteur de mouvements / Cellule réflex
Marque	IFM
Modèle	UE0009
Portée	80 mm (avec réflecteur nid d'abeille)
Alimentation	10-30 V DC
Consommation électrique	< 50 mA (estimation)
Type de sortie	Selon version : éclairement (normalement fermé) ou obscurcissement (normalement ouvert)
Raccordement	Câble 2 fils (BN = brun, BU = bleu) ou connecteur selon version
Indice de protection	IP67 (estimation)
Température de fonctionnement	-25°C à +60°C (estimation)
Matériau du boîtier	Plastique ou métal selon version
Fonctions principales	Détection sans contact, programmation de sensibilité (statique/mobile), mode éclairement/obscurcissement, blocage/déblocage
Entretien	Nettoyer les lentilles avec un chiffon doux ; ne pas utiliser de solvants
Sécurité	Mettre hors tension avant raccordement ; insérer un fusible miniature selon fiche technique
Réparabilité	Pièces détachées non spécifiées ; appareil non réparable par l'utilisateur

FOIRE AUX QUESTIONS - UE0009 IFM

Comment installer le détecteur de mouvements UE0009 ?

Fixer le réflecteur 'nid d'abeille' ou la bande adhésive réflex. Orienter la cellule réflex et la fixer avec une équerre de fixation de sorte que le spot lumineux touche le réflecteur. Une orientation précise est nécessaire pour une portée optimale.

Comment régler la sensibilité pour des objets statiques ?

1. Activer le mode programmation en appuyant sur le bouton pendant environ 2 secondes jusqu'à ce que la LED clignote lentement. 2. Avec l'objet présent, appuyer une fois (la LED s'éteint puis clignote lentement). 3. Sans objet, appuyer une fois. La programmation est réussie si la LED s'éteint puis le mode normal reprend.

Comment régler la sensibilité pour des objets mobiles ?

1. Activer le mode programmation (appui long de 2s). 2. Laisser passer au moins deux objets dans la zone de détection pendant environ 1s, puis appuyer une fois. 3. Répéter l'étape 2 (faire passer au moins deux objets pendant 1s) puis appuyer une fois. La programmation est réussie si la LED s'éteint.

Que signifie le clignotement de la LED ?

En mode éclairement : LED allumée = pas d'objet (zone sûre) ; LED clignotante (1 Hz) = pas d'objet (zone non sûre) ; LED éteinte = objet détecté. En mode obscurcissement : LED allumée = objet présent (zone sûre) ; LED clignotante = objet présent (zone non sûre) ; LED éteinte = pas d'objet.

Comment verrouiller/déverrouiller l'appareil ?

Pour verrouiller : appuyer sur le bouton pendant 10 secondes. La LED clignote rapidement après 2s, puis lentement pendant environ 8s, puis s'éteint : la cellule est bloquée. Pour déverrouiller : appuyer à nouveau 10 secondes ; après 10s la LED s'éteint et le blocage est annulé.

Quelle est la portée maximale ?

La portée maximale est de 80 mm avec un réflecteur 'nid d'abeille' (voir étiquette).

Comment nettoyer l'appareil ?

Les lentilles doivent être nettoyées régulièrement avec un chiffon doux. Ne pas utiliser de solvants ou de produits abrasifs qui pourraient endommager les lentilles en plastique.

Que faire si la programmation échoue ?

Si le signal de l'objet et de l'arrière-plan sont trop proches, la LED clignote pendant environ 2 secondes après l'étape 3 et la cellule reprend le mode normal sans modifier la sensibilité. Dans ce cas, ajuster les conditions ou choisir un autre mode de détection.

Comment raccorder électriquement le détecteur ?

Mettre l'installation hors tension. Raccorder les fils : BN (brun) au +, BU (bleu) au -. Insérer un fusible miniature selon la fiche technique. Vérifier le bon fonctionnement après un court-circuit.

Quels types de sortie sont disponibles ?

Selon la version, la sortie peut être en mode éclairement (normalement fermé) ou obscurcissement (normalement ouvert). Le type est indiqué sur l'étiquette de la cellule.

MODE D'EMPLOI UE0009 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector20

Fonctionnement et caractéristiques

En liaison avec un reflecteur «nid d'abeille» ou une bande adhésive réflex cette cellule réflex detecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée (r): voir l'étiquette (valeur sur un reflecteur «nid d'abeille» 80mm

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoelectronique. Raccordement: voir page 17 ou l'étiquette de la cellule.

Couleurs des fils: BN = brun, BU = bleu.

Fonction de sortie: éclairment ou obscurcissement selon la version de la cellule (voir l'étiquette).

Remarque : insérer un fusible miniature selon la fiche technique.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

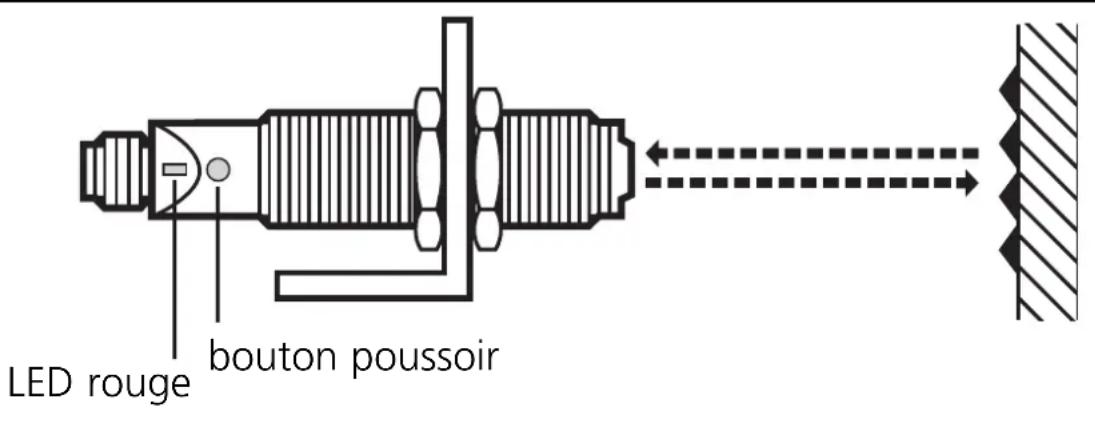

Montage

Fixer le reflecteur ou la bande adhésive réflex. Orienter la cellule réflex et la fixer avec une équerre de fixation; le spot lumineux doit toucher le reflecteur «nid d'abeille».

Portée optimale seulement avec orientation précise.

Important! Mise en service

La cellule réflex est disponible sans effectuer des régles (plug and play) et est réglée à la portée maxi. Cela signifie que la cellule réflex fonctionne avec une capacité de réserve maximale. Les régles décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objects statiques

1	Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED clignote.
	La LED commence à clignoter rapidement. Dès que la LED clignote lentement, la cellule est en mode programmation.

2	Régler la sensibilité avec l'objet. Appuyer une fois.
	La LED s'éteint lors de la première mesure. Dès que la LED clignote len-temment, la cellule est de nouveau en mode programmation.

3	Régler la sensibilité sansobjet. Appuyer une fois.
	La LED s'éteint lors de la seconde mesure. Si la pro- grammation est réussie, la cellule estMAINANT dans le mode de fonctionnement normal.

Vous pouvez également procéder dans l'ordre inverse: mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passée au mode de fonctionnement sans changer de la sensibilité.

Réglage de la sensibilité en cas d'objects mobiles

1	Activer le mode programmation de la cellule. Appuyer pendant env. 2s jusqu'à ce que la LED clignote.
	La LED commence à clignoter rapidement. Dès que la LED clignote lentement, la cellule est en mode programmation.

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détction de l'optique. Appuyer une fois.
	La LED s'éteint lors de la première mesure. Dès que la LED clignote lentement, la cellule est de nouveau en mode programmation.

3	Durant la mesure (env. 1s) faiser passer au moins deux objets à travers la zone de détction de l'optique. Appuyer une fois.
	La LED s'éteint lors de la seconde mesure. Si la programmation est réussie, la cellule est maintainant dans le mode de fonctionnement normal.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passée au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

La sortie de la cellule est commutée pendant toute la programmation!

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1).
• Orienter la cellule afin que la lumière ne soit pas refléchie.
• Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage / Déblocage

Appuyer pendant 10s.

→

Après 2s la LED rouge commence à clignoter rapidement. Puis, la LED clignote lentement pendant environ 8s. Quand la LED s'éteint, la cellule est bloquée.

Appuyer pendant 10s.

→

Après 10s la LED s'éteint, le blocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par la sortie.

Cellules avec mode éclairement (normalement fermé)

La cellule recoit la lumière réfléchie sur le reflecteur "nid d'abeille" → La LED est allumée, la sortie est commutée: pas d'objet détecté (zone sûre).

La cellule recoit la lumière réfléchie sur le reflecteur "nid d'abeille" → La LED clignote (1 Hz), la sortie est commutée: pas d'objet détecté (zone non sure).

La cellule ne recoit pas de lumière réfléchie sur le reflecteur "nid d'abeille" La LED est éteinte, la sortie n'est pas commutée: objet détesté.

Cellules avec mode obscurcissement (normalement ouvert)

La cellule ne recoit pas de lumière réfléchie sur le reflecteur "nid d'abeille" La LED est allumée, la sortie est commutée: objet present (zone sûre).

La cellule recoit très peu de lumière réfléchie sur le reflecteur "nid d'abeille" → La LED clignote (1 Hz), la sortie est commutée: objet present (zone non sure).

La cellule recoit la lumière réfléchie sur le reflecteur "nid d'abeille" → La LED est éteinte, la sortie n'est pas commutée: pas d'objet détecté.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Sensor mit Anschlußleitung
Sensor with cable
Détecteur avec cable

Sensor mit Steckverbindung
Sensor with connector
Détecteur avec connecteur
