BEDIENUNGSANLEITUNG UE0009 IFM

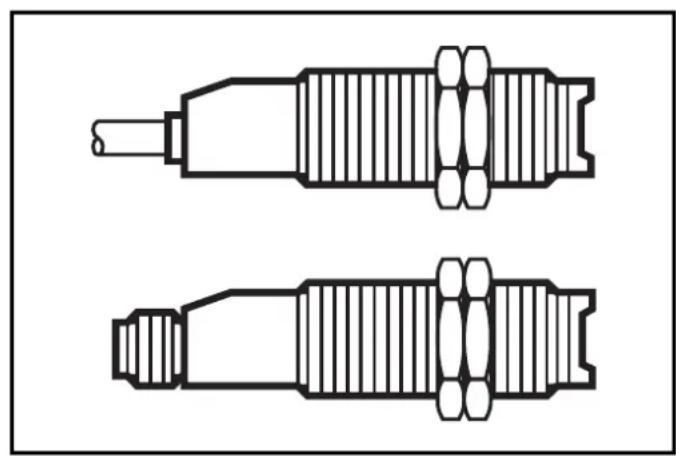

Reflexlichtschranke Retro-reflective sensor Système réflex
OG
Bestimmungsgemäß Verwendung
In Verbindung mit Tripelspiegel oder Reflexfolie erfasst die Reflexlichtscharne berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.
Reichweite (r): siehe Typaufkleber (Wert bezogen auf Tripelspiegel mit 080mm).
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).
Adernfarben bei Kabelgeräten: BN = braun, BU = blau.
Ausgangsfunktion hell- oder dunkelschaltend je nach Gerätotyp (s. Typenschild).
Hinweis: Miniatur-Sicherung gemäß technisches Datenblatt einsetzen.
Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.
Montage
LED rot
Befestigen Sie Tripelspiegel oder Reflexfolie. Richten Sie die Reflexlichtscheranke darauf auf aus und befestigen Sie sie mit Hilfe einer Montagehalterung; der Lichtfleck muß den Tripelspiegel treffen.
Maximale Reichweite nur bei genauer Ausrichtung.
Wichtig! Inbetriebnahme
Die Reflexlichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf max. Reichweite eingestellt. Dies bedeutet, daß die Reflexlichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschrieben Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.
Einstellen der Empfindlichkeit bei stillstehenden Objekten
| 1 | Gerät in den Programmiermodus schalten. Drücken Sie ca. 2s, bis die LED blinkt. |
| Die LED beginnnt schnell zu blinken. Sobald die LED langsam blinkt ist das Gerät im Programmiermodus. |
| 2 | Empfindlichkeit mit Objekt einstellen. Drücken Sie 1 mal. |
| Während des ersten Meßdurchgangs erlischt die LED. Sobald die LED langsam blinkt ist das Gerät wieder im Programmiermodus. |
| 3 | Empfindlichkeit ohne Objekt einstellen. Drücken Sie 1 mal. |
| Während des zweiten Meßdurchgangs erlischt die LED. War die Programmierung erfolgreich, befindet sich das Gerät nun im normalen Betriebsmodus. |
Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.
Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.
Einstellen der Empfindlichkeit bei bewegten Objekten
| 1 | Gerät in den Programmiermodus schalten. Drücken Sie ca. 2s, bis die LED blinkt. |
| Die LED beginnnt schnell zu blinken. Sobald die LED langsam blinkt ist das Gerät im Programmiermodus. |
| 2 | Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal. |
| Während des ersten Meßdurchgangs erlischt die LED. Sobald die LED langsam blinkt ist das Gerät wieder im Programmiermodus. |
| 3 | Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. Drücken Sie 1 mal. |
| Während des zweiten Meßdurchgangs erlischt die LED. War die Programmierung erfolgreich, befindet sich das Gerät nun im normalen Betriebsmodus. |
Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hell-signal und Dunkelsignal sind annahernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach gibt das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.
Wird die Einstelltaste während der Programmierung 15 min. nicht betätiggt gehen das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.
Wärend des gesamten Programmiervorgangs ist der Ausgang des Gerätes durchgeschaltet!
Einstellen maximaler Empfindlichkeit
- Gehen Sie in den Programmiermodus (s. Schritt 1).
- Richten Sie das Gerät so aus, daß kein Licht reflektiert wird.
- Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).
Verriegeln / Entriegeln
| Drücken Sie 10s lang. | Die rote LED beginnnt nach 2s schnell zu blinken. Danach blinkt die LED ca. 8s lang-sam. Nach dem Verlöschen der LED ist das Gerät verriegelt. |
| Drücken Sie 10s lang. | → | Nach 10s erlischt die LED, die Verriegelung ist aufgehoben. |
Betrieb
Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LED und durch Ausgang.
Hellschaltende Geräte (Öffner)
Das Gerät empfängt vom Tripelspiegel reflektiertes Licht LED leuchtet, Ausgang geschaltet: kein Objekt erkannt (sicherer Bereich).
Das Gerät empfängt vom Tripelspiegel reflektiertes Licht → LED blinkt (1 Hz), Ausgang geschaltet: kein Objekt erkannt (unsicherer Bereich).
Das Gerät empfängt vom Tripelspiegel kein reflektiertes Licht → LED aus, Ausgang nicht geschaltet: Objekt erkannt.
Dunkelschaltende Geräte (Schließer)
Das Gerät empfängt vom Tripelspiegel kein reflektiertes Licht → LED leuchtet, Ausgang geschaltet: Objekt erkannt (sicherer Bereich).
Das Gerät empfängt sehr weniger vom Tripelspiegel reflektiertes Licht → LED blinkt (1 Hz), Ausgang geschaltet: Objekt erkannt (unsicherer Bereich).
Das Gerät empfängt vom Tripelspiegel reflektiertes Licht LED aus, Ausgang nicht geschaltet: kein Objekt erkannt.
Wartung
Halten Sie die Linsen des Geräts von Verschmutzungen frei.
Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen konnten.
