MODE D'EMPLOI SA440SW Monacor

Amplificateur mixeur stéréo

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Vue d'ensemble

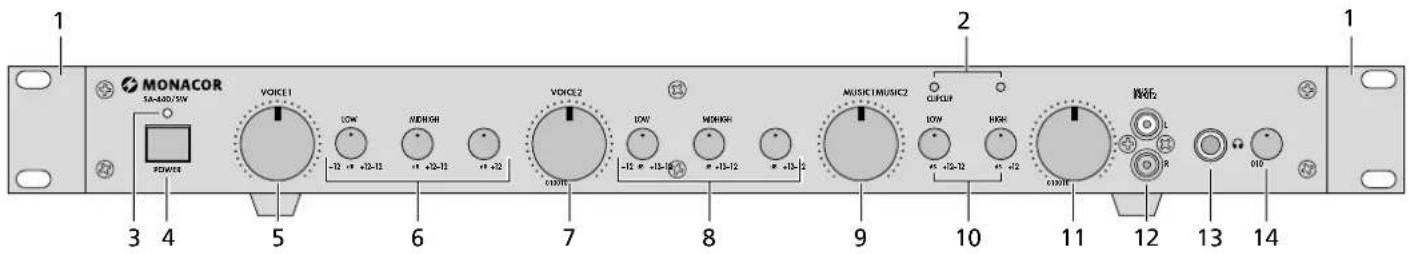

1.1 Face avant

1 Etriers de montage pour installer l'appareil dans un rack 482mm/19"

2 LEDs CLIP témoin d'écrêtage (canal gauche/canal droit) pour l'amplificateur de puissance interne

3 Témoin de fonctionnement

4 Interrupteur POWER Marche/Arrêt

5 Réglage de volume pour le canal micro VOICE 1

6 Egaliseur 3 voies pour le canal micro VOICE 1

7 Réglage de volume pour le canal micro VOICE 2

8 Egaliseur 3 voies pour le canal micro VOICE 2

9 Réglage de volume pour le canal stéréo MUSIC 1

10 Egaliseur 2 voies, ensemble pour les deux canaux stéréo MUSIC 1 et MUSIC 2

11 Réglage de volume pour le canal stéréo MUSIC 2

12 Entrée ligne stéréo MUSIC INPUT 2, utilisable à la place de l'entrée MUSIC 2 sur la face arrière (position 21)

13 Prise pour brancher un casque stéréo pour écouter le signal de sortie ; lorsqu'elle est branchée, le son des sorties AMP OUTPUT (17 et 18) et des sorties haut-parleurs (25) est coupé

Remarque : Les réglages LEVEL (16, 19) n'ont pas d'influence sur le niveau du signal du casque.

14 Réglage de volume pour le casque

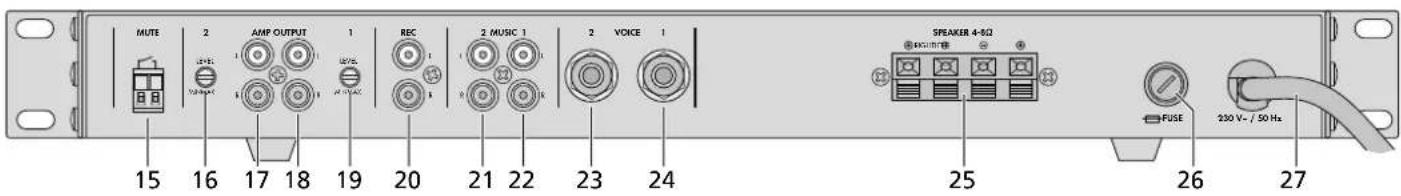

1.2 Face arrière

15 Bornes à vis MUTE (démontables de l'appareil) pour brancher un interrupteur/bouton poussoir pour couper le son des sorties AMP OUTPUT (17 et 18) et des sorties haut-parleurs (25)

16 Réglage de niveau LEVEL 2 pour la sortie AMP OUTPUT 2 (17)

17 et 18

Sorties master AMP OUTPUT 1 et 2 pour brancher des amplificateurs de puissance ou autres appareils avec niveau d'entrée ligne, par exemple table de mixage

19 Réglage de niveau LEVEL 1 pour l'amplificateur de puissance interne et la sortie AMP OUTPUT 1 (18)

20 Sortie enregistrement REC pour brancher à l'entrée d'un enregistreur

Remarque : Les réglages LEVEL (16, 19) n'ont pas d'influence sur le niveau du signal d'enregistrement.

21 et 22

Entrées stéréo MUSIC 1 et 2 pour brancher des appareils audio avec niveau de sortie ligne, par exemple lecteur CD ou DVD, tape deck, tuner

23 et 24

Entrées mono VOICE 1 et 2 pour brancher des microphones

25 Bornes de branchement SPEAKER pour les enceintes (impédance minimale 4Ω)

26 Porte-fusible : tout fusible fondu doit être impérativement remplacé par un fusible de même type

27 Cordon secteur à relier à une prise secteur 230 V/50 Hz

2 Conseils d'utilisation et de sécurité

L'appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole C€.

AVERTISSEMENT

L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil et ne faites rien tomber dans les ouïes de ventilation car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.

- L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (plage de température de fonctionnement admissible 0–40°C).

- En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil.

- La chaleur dégagée par l'appareil doit être évacuée par une circulation d'air correcte. N'obstruez pas les ouïes de ventilation du boîtier.

- Ne faites pas fonctionner l'appareil et débranchez le cordon secteur immédiatement dans les cas suivants :

1. l'appareil ou le cordon secteur présente des dommages visibles.

2. après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.

3. des dysfonctionnements apparaissent. Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

- Tout cordon secteur endommagé doit être remplacé par un technicien habilité.

- Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.

- Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.

- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d'utilisation

Cet amplificateur mixeur stéréo est prévu pour une utilisation universelle. Il permet de relier jusqu'à deux appareils audio avec niveau de sortie ligne (par exemple lecteur CD, lecteur DVD, tape deck) et deux microphones au plus et de mixer leurs signaux sur deux sorties master. Il dispose en plus d'une sortie d'enregistrement supplémentaire et d'une sortie casque réglable. Le son des deux sorties master et des sorties haut-parleurs peut être coupé via un interrupteur à distance optionnel. La coupure du son est également activée lorsqu'un casque est branché.

4 Positionnement

L'amplificateur peut être intégré dans un rack pour appareils avec une largeur de 482 mm (19") via les deux étriers de montage livrés. Il peut également être utilisé directement sur une table sans les étriers. Dans chaque cas, l'air doit pouvoir circuler librement via les ouïes de ventilation afin d'assurer un refroidissement suffisant.

4.1 Montage en rack

Fixez les étriers (1) à l'avant sur le côté droit et le côté gauche avec trois vis respectivement. Dans le rack, une hauteur de 1 unité = 44,45 mm est nécessaire. Il faut laisser assez de place au-dessus et au-dessous de l'amplificateur pour assurer une ventilation suffisante. En cas de dissipation de chaleur insuffisante, insérez dans le rack une unité de ventilation.

MUTE 2 AMP OUTPUT 1 REC 2 MUSIC 1 2 VOICE 1 SPEAKER 4-5Ω 230 V - / 50 Hz FUSE

Sinon, il y a accumulation de chaleur dans le rack, ce qui peut endommager non seulement l'amplificateur mais aussi les autres appareils placés dans le rack.

5 Branchements

(Exemple de connexion page 2)

Avant d'effectuer les branchements ou de modifier les branchements existants, veillez à éteindre l'amplificateur et les appareils utilisés.

1) Reliez les sources audio aux entrées :

- microphones aux prises jack 6,35 VOICE 1 (24) et VOICE 2 (23)

- appareils stéréo avec niveau de sortie ligne (par exemple lecteur CD, lecteur DVD, tape deck, tuner) aux prises RCA MUSIC 1 (22) et MUSIC 2 (21) : prise blanche L = canal gauche, prise rouge R = canal droit

A la place de l'entrée MUSIC 2 sur la face arrière, on peut utiliser l'entrée MUSIC INPUT 2 (12) sur la face avant.

2) Reliez les enceintes aux bornes SPEAKER (25) (RIGHT = canal droit, LEFT = canal gauche). L'impédance des haut-parleurs ne doit pas être inférieure à 4Ω sinon l'amplificateur pourrait être endommagé. Lors du branchement, reliez respectivement le conducteur repéré du câble haut-parleur à la borne rouge afin d'éviter toute inversion de polarité et élimination du signal.

3) Il est possible de relier deux amplificateurs supplémentaires ou d'autres appareils avec niveau d'entrée ligne (par exemple table de mixage, appareil à effets) respectivement aux prises RCA des sorties AMP OUTPUT 1 (18) et AMP OUTPUT 2 (17).

4) On peut relier un enregistreur aux prises RCA REC (20) et un casque stéréo (impédance minimale 32 Ω) pour écouter le signal de sortie, à la prise jack 6,35 Ⓤ13). Les réglages de niveau LEVEL (16 et 19) n'ont pas d'influence sur le signal de sortie à la sortie enregistrement et à la sortie casque.

Lorsque vous branchez un casque, le son des sorties AMP OUTPUT (17 et 18) et des sorties haut-parleurs (25) est coupé. La coupure du son est également activée via un interrupteur ou bouton poussoir relié aux bornes à vis MUTE (15). Pour une meilleure maniabilité, les bornes peuvent être retirées de l'appareil et replacées une fois le câble pour l'interrupteur vissé.

5) Reliez enfin la fiche du cordon secteur (27) à une prise secteur 230V/50Hz.

6 Utilisation

ATTENTION

Ne réglez jamais le volume de manière très élevée. Un volume trop élevé peut, à long terme, générer des troubles de l'audition.

L'oreille s'habitue à des volumes élevés et ne les perçoit plus comme tels au bout d'un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

1) Comme réglage de base avant la première utilisation, tournez les réglages de niveau LEVEL (16 et 19) vers la gauche, jusqu'à la butée. Utilisez un petit tournevis.

2) Pour éviter tout bruit fort à l'allumage, allumez toujours l'amplificateur de puissance dans une installation audio après tous les autres appareils et après le fonctionnement, éteignez-le en premier.

Allumez l'amplificateur avec l'interrupteur POWER (4), le témoin de fonctionnement (3) brille.

3) Avec chaque réglage de volume, réglez le rapport de volume souhaité des sources audio :

- réglage VOICE 1 (5) pour le micro à l'entrée VOICE 1 (24)

- réglage VOICE 2 (7) pour le micro à l'entrée VOICE 2 (23)

- réglage MUSIC 1 (9) pour l'appareil à l'entrée MUSIC 1 (22)

- réglage MUSIC 2 (11) pour l'appareil à l'entrée MUSIC (INPUT) 2 (12 ou 21)

Tournez à gauche sur «0» les réglages des canaux inutilisés.

4) Les canaux VOICE 1 et VOICE 2 sont chacun équipés d'un égaliseur 3 voies (6 et 8), les canaux MUSIC 1 et MUSIC 2 disposent d'un égaliseur commun 2 voies (10). Les bandes passantes (LOW = graves, MID = médiums, HIGH = aigus) peuvent être augmentées ou diminués de 12 dB au plus avec leur réglage respectif.

5) Le réglage LEVEL 1 (19) sert à augmenter le niveau pour le signal master appliqué à l'amplificateur de puissance interne et disponible à la sortie AMP OUTPUT 1 (18). Tournez le réglage en conséquence lorsque, même pour un volume élevé, la restitution via les haut-parleurs reliés est trop faible et/ou le niveau du signal pour l'appareil à la sortie AMP OUTPUT 1 est trop bas.

Le réglage LEVEL 2 (16) sert pour augmenter le niveau du signal master disponible à la sortie AMP OUTPUT 2 (17). Si le

niveau est trop faible pour l'appareil relié ici, augmentez le réglage en conséquence.

6) En cas de surcharge de l'amplificateur de puissance, les LEDs CLIP (2) brillent respectivement pour le canal gauche et le canal droit. Dans ce cas, tournez le réglage LEVEL 1 (19) et/ou les réglages de volume des canaux d'entrée trop poussés, en conséquence vers la gauche pour diminuer.

7) Tournez le réglage de volume (14) pour la sortie casque Ⓤ(13) comme souhaité. Via le casque, le signal de sortie non influencé par les réglages LEVEL (16 et 19) est audible.

7 Caractéristiques techniques

Puissance de sortie

Puissance RMS sous 4Ω : . . 2 × 50 W

Puissance RMS sous 8Ω: . . 2 × 30 W

Puissance maximale : ..... 2 × 100 W

2 entrées micro (VOICE)

Sensibilité/Impédance : . . . 1,3 mV/600 Ω

Branchement:....jack 6,35, sym.

2 entrées ligne (MUSIC)

Sensibilité/Impédance : . . . 125mV/10 kΩ

Branchement : .... RCA, gauche/droit

2 sorties master (AMP) :

Niveau nominal/Impédance : 1 - 3 V/100 Ω

Branchement : .... RCA, gauche/droit

1 sortie enregistrement (REC)

Niveau nominal/Impédance : 1V/100Ω

Branchement : .... RCA, gauche/droit

1 sortie casque (

Impédance/Puissance : . . . ≥ 32 Ω/2 × 24 mW

Branchement : ....jack 6,35, stéréo

Bande passante :....20–20 000 Hz

Taux de distorsion : 0,05 %

Rapport signal/bruit : ..... > 60 dB

Egaliseur

Graves: ±12 dB/30 Hz

Médiums

(uniquement VOICE) : . . . . ±12 dB/1 kHz

Aigus....±12dB/12kHz

Alimentation : 230V/50 Hz

Consommation: 220VA max.

Température fonc.: 0–40°C

Dimensions

(avec étriers de montage) : .. 482 × 52 × 275 mm

$$ (I \times h \times p), 1 U $$

Poids: 3,5kg

Tout droit de modification réservé.
