Caractéristiques techniques	Pistolet à colle électrique, puissance 40W, temps de chauffe 5 minutes, température de fonctionnement 195°C.
Type de colle	Colles thermofusibles de diamètre 11 mm.
Utilisation	Idéal pour les travaux de bricolage, réparation et loisirs créatifs.
Maintenance et réparation	Nettoyer la buse après utilisation, vérifier régulièrement le cordon d'alimentation.
Sécurité	Utiliser des gants de protection, éviter le contact direct avec la colle chaude.
Informations générales	Poids 0,5 kg, dimensions compactes pour un rangement facile, garantie de 2 ans.

FOIRE AUX QUESTIONS - GG500S BLACK & DECKER

Comment allumer le pistolet à colle BLACK & DECKER GG500S ?

Pour allumer le pistolet à colle, branchez-le sur une prise électrique et appuyez sur le bouton d'alimentation situé sur le côté de l'appareil.

Quel type de colle dois-je utiliser avec le BLACK & DECKER GG500S ?

Utilisez des bâtons de colle de 11 mm de diamètre, adaptés aux pistolets à colle standard.

Pourquoi ma colle ne sort-elle pas du pistolet ?

Assurez-vous que le pistolet est chaud (environ 5 minutes après l'allumage) et que le bâton de colle est correctement inséré. Vérifiez également si la buse n'est pas obstruée.

Comment nettoyer la buse du pistolet à colle ?

Laissez le pistolet chauffer puis retirez le bâton de colle. Utilisez une pince pour enlever les résidus de colle. Pour un nettoyage approfondi, éteignez et débranchez le pistolet, puis laissez-le refroidir.

Le pistolet à colle surchauffe-t-il ?

Le pistolet peut devenir chaud pendant l'utilisation. Évitez de le toucher près de la buse pendant son fonctionnement et ne le laissez pas allumé sans surveillance.

Quelle est la durée de chauffe du BLACK & DECKER GG500S ?

Le pistolet à colle atteint sa température de fonctionnement en environ 5 minutes.

Puis-je utiliser le pistolet à colle pour des matériaux autres que le papier et le bois ?

Oui, le pistolet à colle peut être utilisé sur divers matériaux comme le plastique, le tissu et le métal, mais assurez-vous que la colle est compatible avec le matériau que vous utilisez.

Comment stocker le pistolet à colle après utilisation ?

Débranchez le pistolet et laissez-le refroidir complètement avant de le ranger dans un endroit sec et sûr, loin des enfants.

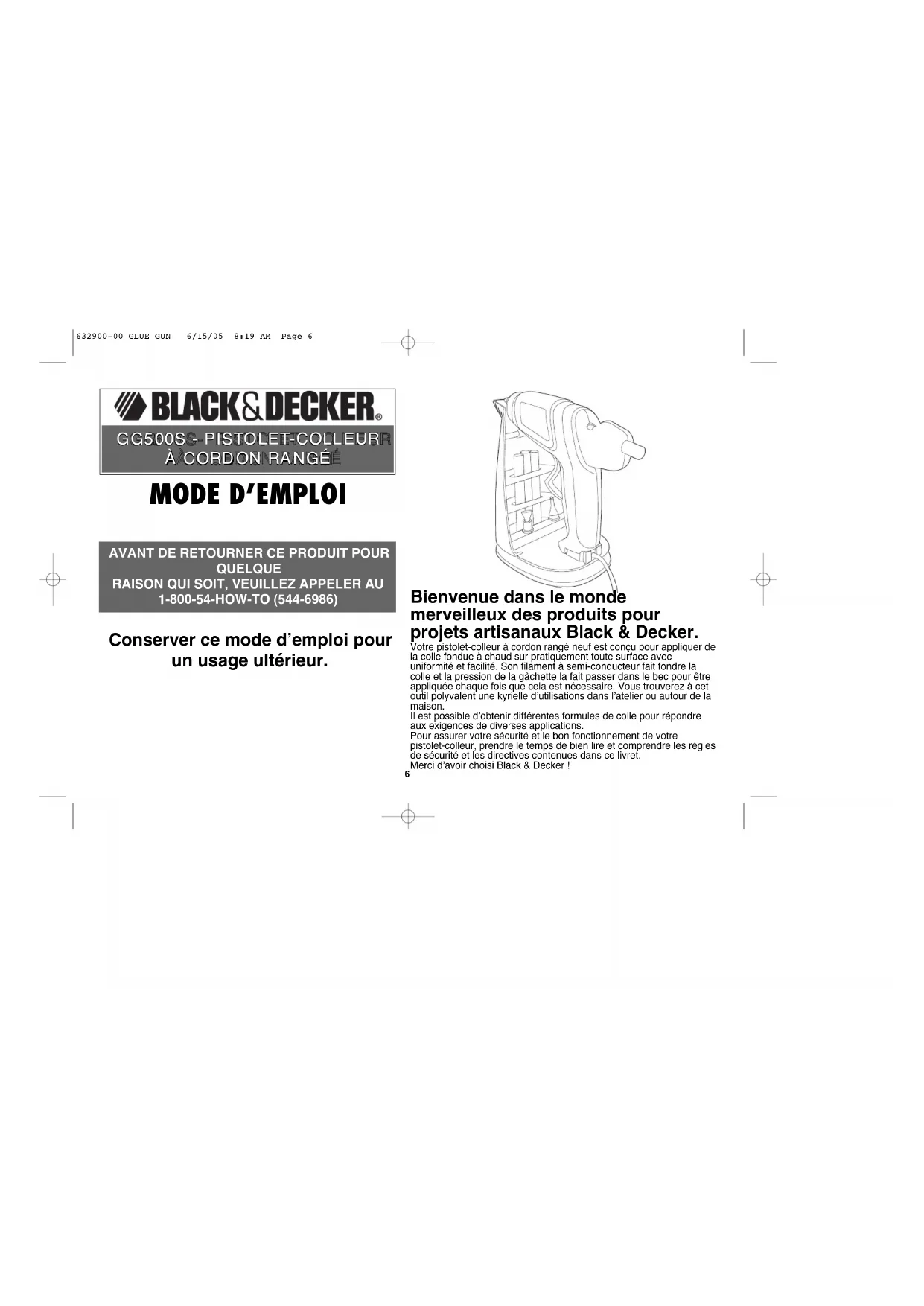

MODE D'EMPLOI GG500S BLACK & DECKER

Conserver ce mode d'emploi pour un usage ultérieur.

Bienvenue dans le monde merveilleux des produits pour projets artisanaux Black & Decker.

Votre pistolet-colleur à cordon rangé neuf est conçu pour appliquer de la colle fondue à chaud sur pratiquement toute surface avec uniformité et facilité. Son filament à semi-conducteur fait fondre la colle et la pression de la gachette la faitisser dans le bec pour être appliquée chaque fois que ceci est nécessaire. Vous trouvez à cet outil polyvalent une kyrielle d'utilisations dans l'atelier ou autour de la maison.

Il est possible d'obtenir différentes formules de colle pour répondre aux exigences de diverses applications.

Pour assurer votre sécurité et le bon fonctionnement de votre pistolet-colleur, prenez le temps de bien lire et comprendre les règles de sécurité et les directives contenues dans ce livre. Merci d'avoir choisi Black & Decker!

Importantes REGLES de securite

AVERTISSEMENT : S'assurer de lire et de comprendre toutes les directives. Ne pas suivre les directives figurant ci-après peut causer un choc électrique, un incendie et des blessures corporelles graves.

AVERTISSEMENT : Pour l'utilisation d'outils électriques, des mesures de précaution de base doivent toujours être suivies afin de réduire le risque d'accidents, de choc électrique et de blessures corporelles, notamment :

1. GARDER PROPRE LA ZONE DE TRAVAIL. Les zones et établis encombriés sont souvent des causes de blessures.
2. PENSER A L'ENVIRONNEMENT DE LA ZONE DE TRAVAIL. Ne pas exposer les outils électriques à la pluie. Ne pas utiliser les outils électriques dans un endroit humide ou moulle. Tenir la zone de travail bien éclairée.
3. TENIR LES ENFANTS À L'ÉCART. Tous les visiteurs doivent être tenus à l'écart de la zone de travail. Ne pas laisser les visiteurs entre en contact avec l'outil ou la rallonge. Supervisorise toute utilisation de cet outil par des enfants.
4. RANGER LES OUTILS INUTILISÉS. Lorsquils ne sont pas utilisés, les outils doivent être rangés dans un endroit sec, en hauteur ou dans un endroit verrouillé, hors la portée des enfants.

5. PORTER des lunettes de sécurité

1. NE PAS UTILISER ABUSIVEMENT LE CORDON. Ne jamais transporter l'outil par son cordon ou tirer sur ce dernier pour le débrancher du réceptacle. Tenir le cordon éloigné de la chaleur, de l'huile et des bords tranchants.
2. NE PAS TROP TENDRE LES BRAS. Conserver son équilibre en tout temps.
3. DEBRANCHER LES OUTILS. En cas d'inutilisation, avant toute réparation et pour le changement d'accessoires.
4. Il est recommandé d'utiliser cet outil uniquement à l'intérieur.
5. RESTER VIGILANT. Surveiller son travail. Faire preuve de bon sens. Ne pas utiliser l'outil en cas de fatigue.
6. NE PAS TOUCHER AU BEC CHAUFFÉ DU PISTOLET-COLLEUR NÀ LA COLLE à CHAUD. La température de fonctionnement de cet oult il se situe à 199° C (390 °F). Éviter tout contact avec la peau ou avec toute surface ne devant pas été collée.
7. NE JAMAIS insérer dans le pistolet-colleur, tout autre matériel que les bâtons de colle, le produit d'étanchête ou le baton de mastic de calfeurtrage recommandés. Par exemple: Ne pas fais fondre de crayons ou de chandelierles. Le pistolet-colleur risque d'être endommaged irrémediablement.
8. NE PAS utiliser de la colle à chaud à la place d'attaches de structure.
9. Les bâtons de colle utilisés avec ce pistolet-colleur commenceront à s'amollir à une température de 60°C (140°F). Ne pas utiliser la colle sur des objets qui ne résistent pas à une température de 60°C (140°F) ou plus.

15. NE PAS Enlever la PARTIE inutilisee du BATON de COLLE LOGE dans l'outil.

1. NE PAS forcer le refroidissement du pistolet après utilisation en l’immergeant, en partie ou en totalité, dans l’eau ou tout autre liquide. Laisser refroidir le pistolet à l’air seulement.
2. TOUJOURS S'ASSURER QUE LE PISTOLET-COLLEUR EST REFRIODI AVANT DE L RANGER ou de changeer les becs.
3. LE PISTOLET-COLLEUR EST MIS EN MARCHE QUAND IL EST PLACÉ DANS SON SUPPORT ET QUE LE CORDON EST BRANCHE.
4. LORSQUE LE PISTOLET-COLLEUR N'EST PAS UTILISÉ, NE PAS LE LAISSER BRANCHE DURANTUNE PÉRIODE PROLONGÉE. NE PAS LAISSER L'OUTIL SANS SURVEILLANCE.
5. EVITER TOUTE DÉCHARGE DE COLLE ACCIDENTELLE. Si une force trop importante est utilisée au moment de l'insertion ou de l'enforcement des batons de colle dans un pistoltochauffé, ce dernier risque d'être endommage et de faire sourir la colle chaude de manière inattendue par le bec.
6. NE PAS ranger les batons de colle à la lumière directe durant une période prolongée.
7. Toujours travailler dans un endroit bien ventilé.

REMARQUE: Cet outil deviendra assez chaud durant son utilisation. C'est normal et cela n'indique pas de problème. Éviter tout contact avec la surface supérieure du boîtier.

AVERTISSEMENT: Ce produit renferme des produits chimiques, notamment le plomb, reconnus par l'État de la Californie comme pouvant causer le cancer, des anomalies congénitales et d'autres dangers pour la reproduction. Se laver les mains après avoir manipulé l'outil.

Premiers soins pour les bâtons de colle

Les bâtons de colle ne sont pas conçus pour être ingérés et ne doivent pas entrer en contact avec la nourriture, etc. En cas d'ingestion, obtenir des soins médicaux.

Il est possible d'obtenir une fiche santé-sécurité (MSDS) en composant le 1-800-544-6986.

Rallonges

Seules les rallonges rondes enveloppées doivent être utilisées, et nous recommandons qu'elles soient homologuées par l'organisme Laboratoires des assureurs du Canada (LAC). Une rallonge doit avoir un calibre adéquat (AWG ou American Wire Gauge) pour assurer la sécurité et éviter toute perte de performance. Plus le numéro de calibre de fil est petit et plus sa capacité est grande, par exemple un calibre 16 a plus de capacité qu'un calibre 18. Si plus d'une rallonge est utilisée pour atteindre la longueur totale, s'assurer que chaque rallonge présente au moins le calibre de fil minimum. Pour déterminer le calibre minimum à utiliser, consulter le tableau suivant :

Avant d'utiliser une rallonge, l'inspecter à la recherche de fils lâches ou exposés, d'isolant endommagé et de garnitures défectueuses. Effectuer toute réparation nécessaire ou remplacer le cordon s'il y a lieu. Il est possible de se procurer auprès de Black & Decker des rallonges homologuées par le LAC.

Calibre minimum pour les rallonges

Volts Longueur totale du cordon en pieds 120V 0-25 26-50 51-100 101-150 240V 0-50 51-100 101-200 201-300

Intensité nominale Plus Pas plus Calibrage américain normalisé des fils (AWG)

de 0 - 6 1816 16 14

6-1018161412

10 - 12 16 16 14 12 12 - 16 14 12 Non recommandé

Fonctionnement

Remarque: Protéger ce qui se trouve sous la perce avec un matériel refractaire pour éviter tout dommage thermique à la table, etc.

Insérer un bâton de colle à chaud dans le tube d'arrivée de l'enceinte de colle à chaud, par la partie arrière du pistolet. (Pour obtenir des résultats détaillés, utiliser des bâtons d'une longueur minimale de 4 po.)

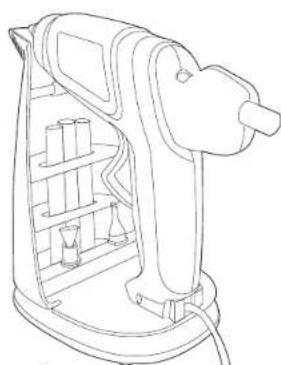

Presser la gachette pour bien placer le baton d'adhésif dans l'enceinte. Mettre le pistolot-colleur dans son

s support comme le montre la figure 1. Remarque : La rainure entourant la pe

permet d'enrouler le cordon. Si nécessaire, dérouler entièrement le cordon. Brancher le cordon dans une prise de 120 V c. a., puis

attendre que l'indicateur « Prêt à utiliser » passe de GRIS à ROUGE. Consulter la figure 2.

AVERTISSEMENT: Si le pistolet est placé dans son support, il sera mis en MARCHE (« ON ») dès qu'il sera branché.

Applique la colle en pressant la gachette. Plus la gachette est pressée et plus la colle sort du bec. Lorsque la colle cesse de sortir du pistolet, presser de nouveau la gachette pour un nouvel apport de colle. Lorsque le bâton de colle est rendu au niveau du bord du tube d'entrée, en insérer un autre. Le pistolet-colleur se mettra à refroidir après avoir été retiré de son support. Lorsque l'indicateur « Prêt à utiliser passe au gris » ou lorsque la colle ne coule plus facilement, remettre le pistolet-colleur dans son support. Pour une utilisation intensive, le pistolet-colleur peut être branché et utilisé hors de son support.

Pour utiliser l'outil branché 1.) S'assurer que l'outil est refroidi. 2.) Derouler le cordon du rembojineur 3.) Enforcer les deux languettes situées à l'avant du connecteur fémmelle comme le montre la figure 3. Tourner le connecteur fémmelle vers l'intérieur de la base, puis soulever le connecteur et le cordon hors du support. 4.) Tourner le socle vers l'avant comme le montre la figure 4. REMARQUE: S'assufer que l'oult est ETEINT (OFF) et refroidi avant de

régler le socle. Il est recommandé de mettre un déchet de découpe sous le bac afin d'éviter d'endommager la surface sur laquelle repose l'util.

5.) Insérer le connecteur fémelle dans la poignée du pistolet-colleur (cordon vis-à-vis la partie arrêté de l'util). Brancher le cordon dans une prise de 120 V c. a., puis attendre que l'indicateur « Pré à utiliser » passage de GRIS à ROUGE ou que la colle se mette à couler. MISE EN GARDE: Si une force trop importante est utilisée au moment de l'insertion ou de l'enforcement des batons de colle dans un pistolalet chauffe, cette risque de faire sourir la collechaude de manière inattendue par le bc. REMARQUE: Certains matériaux peuvent être endommages par un bec chaud ou même par la collè dechaud. En cas d'incertitude, tester un morceau de déchet de découvert ou une partie de l'objet en réparation qui ne sera pas visible. Une fois le collage terminé, remettre le pistolet-colleur dans son support, puis le débrancher et le laisser refroidir à la température de la pierce. NE PAS RETIRER TOUT BATON INUTILISÉ DU PISTOLET APRES AVOIR UTILISE L'OUTIL. Toutelle inutilisée peut être chauffée de nouveau et utilisé ultérieurement sans aucune perte de force de liaison. AIRE ENLACRPE: Ne pas confiner le pistolet-colleur dans un MISE EN GARDE: Ne pas confiner le pistolet-couleur dans un endroit ou la chaleur ne peut se dissiper. MISE EN GARDE : S'assurer que le pistolet est refroidi avant de le

Changement de becs

L'outil comprend trois différents becs :

standard large - a angle étendu À MISE EN GARDE: S'assurer que le bec est refroidi et que le pistolet est débranché avant de changer de bec. Pour changer de bec, utiliser la clé incluse logée à la base. À noter que le bout du bec peut être aligné indépendamment de la base du bec et être ensuite serré avec la clé.

Conseils d'utilisation du pistolet-colleur à cordon rangé

1. Choisir le bon bâton de colle pour l'application choisie. Utiliser uniquement des bâtons de colle ronds résistants à des températures élevées ou multiples.
2. S'assurer que les surfaces sont propres et exemptes de saleté ou de film huileux. Les surfaces propres assurent toujours une meilleure liaison, prend donc le temps de bien les préparer avant le collage.
3. Il n'est pas nécessaire d'établir la colle chaude. Il suffit de l'appliquer et de placer ensemble les surfaces, puis de presser légèrement pour assurer l'étalage de la colle.
4. Il est always preferable de travailler dans une pièce où la température se situe entre 20°C et 22°C (68°F et 72°F). Le froid extrême réduira les temps de prise de l'adhésif (les temps nécessaires à l'adhésif pour durcir). La chaleur augmentera le temps nécessaire.
5. Il est possible de prolonger la durée de prise en préchauffant légèrement les surfaces à coller avec un sèche-cheveux portatif. La chaleur procurée permet plus de temps pour positionner des objets difficiles à placer et pour assurer une (Meilleure) liaison de substrats plus complexes (surfaces à lier).
6. Le temps de séchage de la colle peut aussi être contrôlé d'une certaine façon par la méthode d'application. Il faudra jusqu'à 50 % plus de temps à sécher pour une grande quantité de colle qu'à une goutte de colle courante. Les traits de colle très minces sécheront en aussi peu de temps que 10 secondes. Quelques expériences réalisées sur un déchet de découpe avec le pistolet-colleur permettront de déterminer la meilleure méthode à utiliser pour un projet particulier.
7. Utiliser la colle à chaud pour faire tenir ensemble un projet pendant la pose d'attaches permanentes comme des clous, des vis, des boulons, etc. Cela rend le projet plus solide et élimine la nécessité de poser des brides.
8. Certains peintures et teintures renferment du distillat de pétrole peuvent affaiblir l'adhésif. Effectuer des essais avant.

d'utiliser l'outil pour de telles applications. Il peut être nécessaire de peindre ou de teindre avant le collage.

1. Il est possible d'enlever l'excès d'adhésif en le gratant, en le décollant ou en le refondant avec le bout chaud du pistolet. L'adhésif peut être enlevé du tissu par un nettoyage à sec.

Nettoyage

Utiliser uniquement un savon doux et un chiffon humide pour nettoyer l'outil. Bon nombre de nettoyants domestiques renferment des produits chimiques pouvant grandement endommager le plastique. De plus, ne pas utiliser de l'essence, de l'essence de térébenthine, du diluant à peinture-laque, des liquides pour nettoyage à sec ou tout autre produit semblable. Ne jamais laisser de liquide pénétrer dans l'outil et n’immerger aucune partie de l'outil dans un liquide.

Important

Pour assurer la SECURITE et la FIABILITE du produit, les réparations, l'entretien et les réglaces doivent être réalisés par des centres de réparation Black & Decker autorisés ou un personnel professionnel. Cét outil ne renferme aucun composant pouvant être rérapé par le client.

Information sur les réparations

Que vous avez besoin d'un avis technique, d'une réparation ou de pièces de rechange authentiques installées en usine, communiquez avec l'établissement Black & Decker le plus près de chez vous. Pour trouver l'établissement de réparation de votre région, consultez le répertoire des Pages jaunes à la rubrique « Outils électriques » ou composez le numéro suivant : 1 (800) 54-HOW-TO (544-6986).

Garantie complète de deux ans pour une utilisation domestique

Black & Decker (E.-U.) Inc. garantit ce produit pour une durée de deux ans contre tout défaut de matériel ou de fabrication. Le produit défectueux sera remplacé ou réparé sans frais d'une des deux façons suivantes:

La première façon consiste en un échange chez le détaillant où le produit a été acheté (à la condition que le magasin soit un détaillant)

participant). Tout retour doit se faire durant la période correspondant à la politique d'échange du détaillant (habituellement, de 30 à 90 jours après l'achat). Une preuve d'achat peut être requise. Vérifier auprès du détaillant pour connaître sa politique concernant les retours hors de la période définie pour les échanges.

La deuxième option est d'apporter ou d'envoyer le produit (transport payé d'avance) à un centre de réparation autorisé ou à un centre de réparation de Black & Decker pour faire réparer ou échanger le produit, à notre discrétion. Une preuve d'achat peut être requise. Les centres de réparation autorisés ou appartenant à Black & Decker sont répertoriés dans les Pages Jaunes, sous la rubrique « Outils électriques » du bottin téléphonique.

Cette garantie ne s'applique pas aux accessoires. Cette garantie vous accorde des droits légaux spécifiques et vous pourriez avoir d'autres droits qui varient d'un État ou d'une province à l'autre. Si vous avez des questions, communiquez avec le directeur du centre de réparation Black & Decker le plus près de chez vous. Ce produit n'est pas destiné à un usage commercial.

Reemplacement gratuit des etiquettes

D'ABTISSEMENT: Si vos étiquettes d'avertissement deviennent illisibles ou sont manquantes, composez le 1 [phone] pour faire remplacer gracieusement vos étiquettes

Importé par Black & Decker Canada Inc 100 Central Ave.

Voir 'Outils électriques' – Pages Jaunes – pour Service et ventes
