SUW100 - Meuble TV SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de fixation mural pour téléviseur
Marque	Sony
Modèle	SUW100
Compatibilité	Téléviseur couleur ACL Sony 15 pouces
Poids du support	Environ 0,9 kg
Poids maximum supporté	Environ 10 kg
Angle d'inclinaison	Jusqu'à 15° vers l'avant
Matériau	Acier
Couleur	Noir
Type d'installation	Murale, avec fixation par vis
Contenu de l'emballage	Support de fixation Ⓐ (1), Support de fixation Ⓑ (1), vis (2)
Vis fournies	2 vis de fixation pour le téléviseur
Accessoires nécessaires non fournis	4 vis de montage mural, boulons d'ancrage adaptés au mur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Pièces détachées	Non disponibles séparément
Réparabilité	Confier l'installation et la réparation à un professionnel agréé
Sécurité	Ne pas se tenir sur le téléviseur ou le support ; ne pas dépasser le poids maximum ; suivre les instructions d'installation
Informations générales	Conçu exclusivement pour les téléviseurs Sony 15 pouces mentionnés dans le mode d'emploi

FOIRE AUX QUESTIONS - SUW100 SONY

Comment installer le support mural SUW100 ?

Suivez les 8 étapes du mode d'emploi : vérifiez les pièces, choisissez l'emplacement, fixez le support Ⓐ au mur avec quatre vis adaptées, fixez le support Ⓑ au téléviseur, raccordez les câbles, accrochez le téléviseur, réglez l'angle si nécessaire, puis remettez le panneau arrière. Une certaine expérience est requise ; confiez l'installation à un professionnel si besoin.

Quel poids maximum peut supporter ce support ?

Le support peut supporter un poids maximum d'environ 10 kg. Le support lui-même pèse environ 0,9 kg.

Avec quels téléviseurs ce support est-il compatible ?

Ce support est conçu uniquement pour les téléviseurs couleur ACL Sony de 15 pouces dont le mode d'emploi spécifie l'utilisation de ce support.

Puis-je installer le support moi-même ?

Une certaine expérience est requise. Sony recommande de confier l'installation à des revendeurs Sony ou à des professionnels. Si vous le faites vous-même, suivez scrupuleusement les instructions et assurez-vous que le mur est suffisamment résistant.

Comment régler l'angle du téléviseur ?

Après installation, vous pouvez faire basculer le téléviseur vers l'avant d'environ 15° pour un meilleur angle de vision. Tenez fermement les deux côtés du téléviseur lors du réglage.

Quelles vis utiliser pour fixer le support au mur ?

Les vis de montage mural ne sont pas fournies. Vous devez utiliser quatre vis et boulons d'ancrage adaptés au matériau et à la résistance de votre mur. Consultez un professionnel si nécessaire.

Comment retirer le téléviseur du support ?

Retirez d'abord le panneau arrière du téléviseur, puis dévissez les deux vis fournies qui fixent le support Ⓑ au support Ⓐ. Tenez fermement le téléviseur pendant l'opération.

Le support est-il livré avec toutes les vis nécessaires ?

Non, seules deux vis sont fournies pour fixer le support Ⓑ au support Ⓐ. Les quatre vis de fixation murale et les boulons d'ancrage doivent être achetés séparément.

Où trouver la notice d'utilisation complète ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com. Vous pouvez la télécharger ou demander une traduction.

Que faire si le mur n'est pas assez solide ?

Avant l'installation, vérifiez que le mur est plat, droit et contient un matériau de renforcement. S'il n'est pas assez résistant pour supporter le téléviseur et le support, ne procédez pas à l'installation et consultez un professionnel.

MODE D'EMPLOI SUW100 SONY

Ce support de fixation mural est conçu pour être utilisé uniquement avec un téléviseur couleur ACL 15 pouces de Sony dont le mode d'emploi spécifie l'utilisation du support.

A l'attention des clients

Une certaine expérience est requise pour installer ce produit. Confiez l'installation à des revendeurs Sony ou à des professionnels et portez une attention particulière à la sécurité au cours de l'installation.

ES

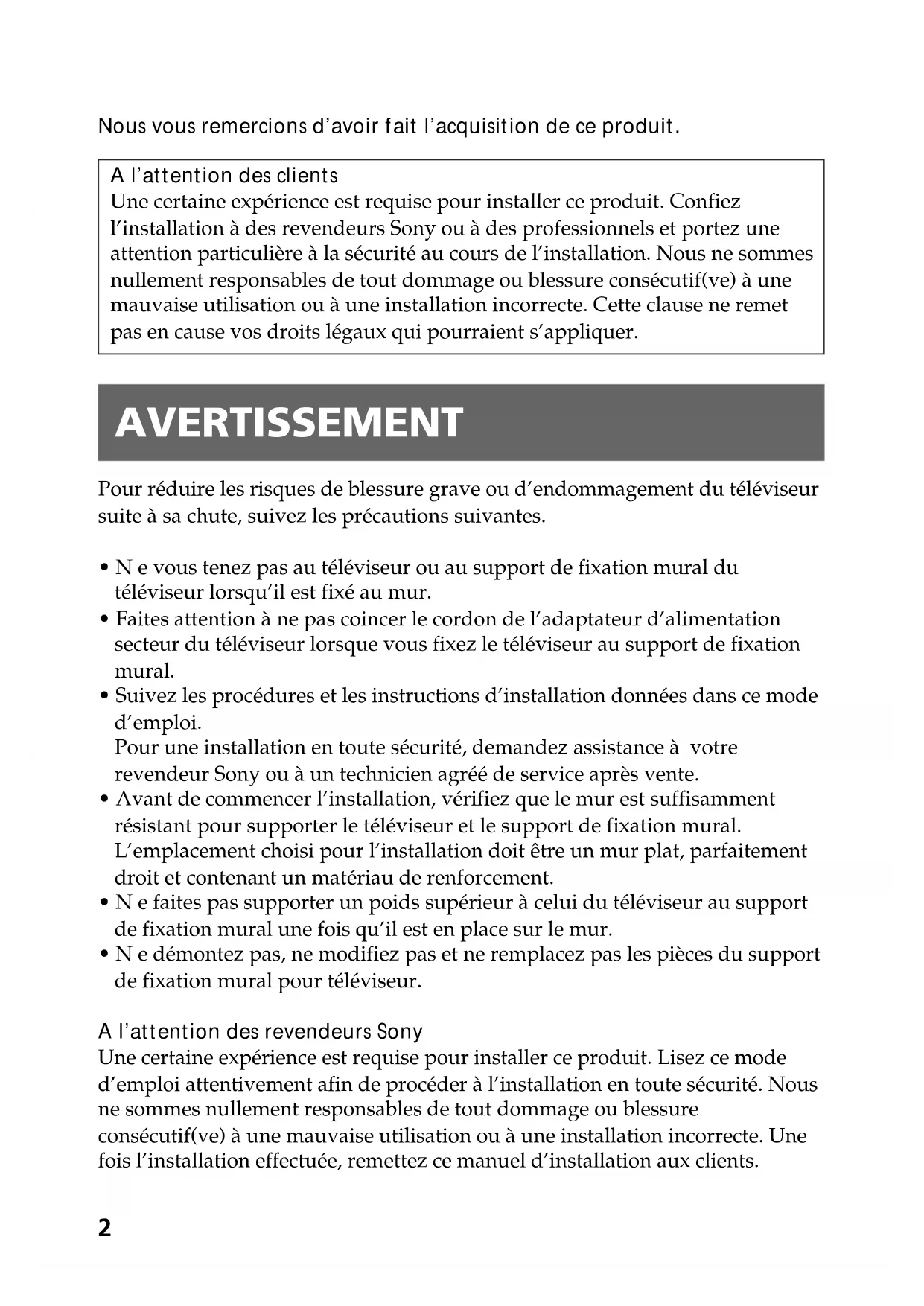

Nous vous remercions d'avoir fait l'acquisition de ce produit.

A l'attention des clients

Une certaine expérience est requise pour installer ce produit. Confiez l'installation à des revendeurs Sony ou à des professionnels et portez une attention particulière à la sécurité au cours de l'installation. Nous ne sommes nullement responsables de tout dommage ou blessure consécutif(ve) à une mauvaise utilisation ou à une installation incorrecte. Cette clause ne remet pas en cause vos droits légaux qui pourraient s'appliquer.

AVERTISSEMENT

Pour réduire les risques de blessure grave ou d'endommagement du téléviseur suite à sa chute, suivez les précautions suivantes.

• N e vous tenez pas au téléviseur ou au support de fixation mural du téléviseur lorsqu'il est fixé au mur.
• Faites attention à ne pas coincer le cordon de l'adaptateur d'alimentation secteur du téléviseur lorsque vous fixez le téléviseur au support de fixation mural.
• Suivez les procédures et les instructions d'installation données dans ce mode d'emploi.
  Pour une installation en toute sécurité, demandez assistance à votre revendeur Sony ou à un technicien agréé de service après vente.
• Avant de commencer l'installation, vérifiez que le mur est suffisamment résistant pour supporter le téléviseur et le support de fixation mural. L'emplacement choisi pour l'installation doit être un mur plat, parfaitement droit et contenant un matériau de renforcement.
• N e faites pas supporter un poids supérieur à celui du téléviseur au support de fixation mural une fois qu'il est en place sur le mur.
• N e démontez pas, ne modifiez pas et ne remplacez pas les pièces du support de fixation mural pour téléviseur.

A l'attention des revendeurs Sony

Une certaine expérience est requise pour installer ce produit. Lisez ce mode d'emploi attentivement afin de procéder à l'installation en toute sécurité. Nous ne sommes nullement responsables de tout dommage ou blessure consécutif(ve) à une mauvaise utilisation ou à une installation incorrecte. Une fois l'installation effectuée, remettez ce manuel d'installation aux clients.

Attention

• Ce support de fixation murale est conçu pour être utilisé uniquement avec un téléviseur couleur ACL 15 pouces de Sony.
  N'utilisez pas ce support de fixation mural avec un téléviseur dont le mode d'emploi ne cite pas l'utilisation de ce support de fixation mural.
• Faites particulièrement attention à ne pas faire tomber le téléviseur lorsque vous l'installez à une hauteur importante sur le mur.

Installation

A l'attention des revendeurs Sony

Pour l'installation, assurez-vous que vous avez à votre disposition six vis de montage, boulons d'ancrage et autres, disponibles dans le commerce, qui sont adaptés au mur.

Le type et la longueur des vis nécessaires dépendent du matériau et de la résistance du mur. Si vous ne savez pas de quel matériau votre mur est constitué, consultez votre revendeur Sony ou un technicien agréé de service après-vente.

1ère étape : Vérification des pièces

Vérifiez toutes les pièces incluses dans l'emballage.

Support de fixation Ⓐ (1) Support de Vis (2) fixation Ⓑ (1)

2ème étape : Choix de l'emplacement d'installation

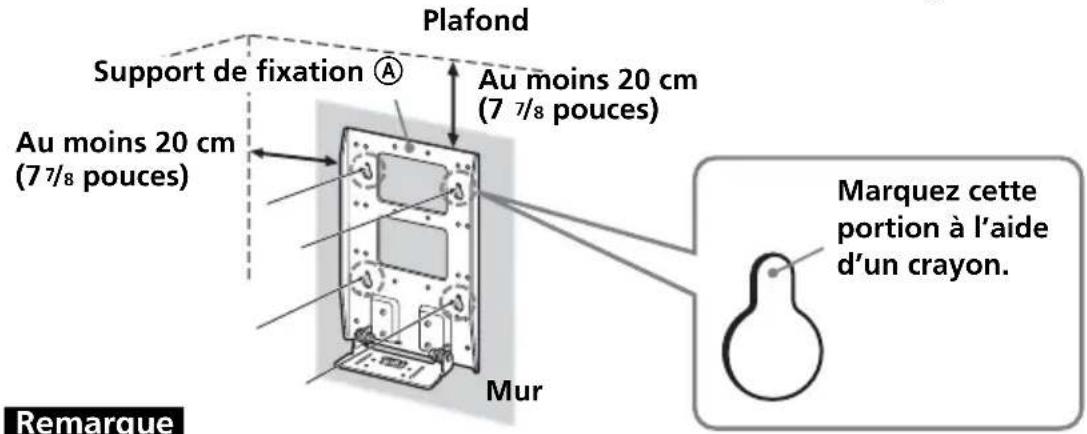

Choisissez l'emplacement sur le mur où vous allez installer le téléviseur. Puis, placez le support de fixation Ⓐ sur l'emplacement d'installation et marquez l'emplacement des quatre orifices des vis sur le mur avec un crayon. Avant cela, assurez-vous que la distance entre le bord supérieur du support de fixation Ⓐ et le plafond et la distance entre le bord latéral du support de fixation Ⓐ et le mur latéral sont d'au moins 20 cm (7 7/8 pouces).

Plafond Support de fixation Ⓐ Au moins 20 cm (7 7/8 pouces) Au moins 20 cm (7 7/8 pouces) Mur Marquez cette portion à l'aide d'un crayon. Remarque

Fixez le support de fixation Ⓐ de façon à ce qu'il soit parallèle au sol.

3ème étape : Fixation du support de fixation Ⓐ au mur

1 Insérez quatre des vis que vous avez préparées dans les positions marquées à l'étape 2 (page 4).

Ne serrez pas les vis à fond pour le moment. Gardez un espace de 2 à 3 mm (3/32 à1/8 pouces) par rapport au mur.

Vis que vous avez préparée

Mur

2 à 3 mm ( ^3/32 à ^1/8 pouces)

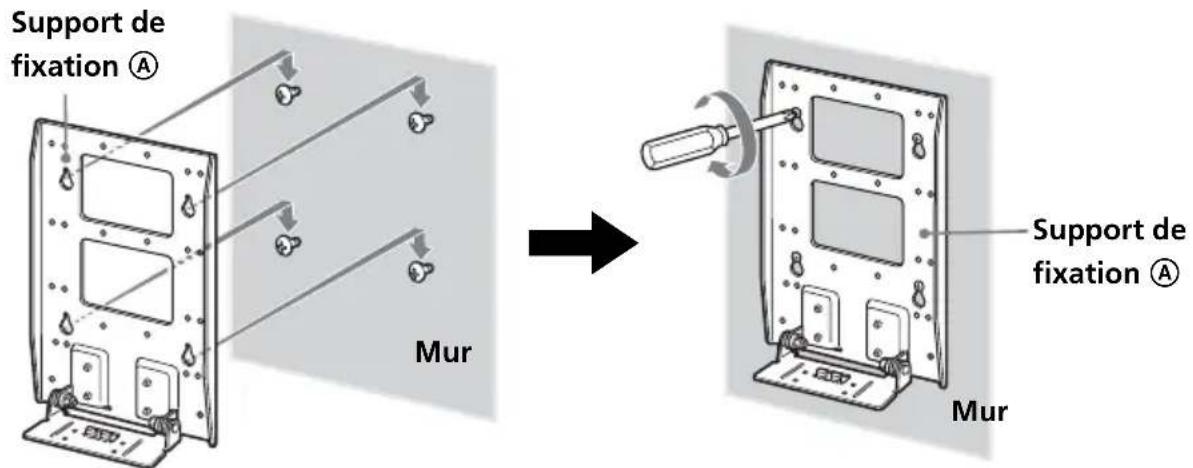

2 Appuyez le support de fixation Ⓐ contre le mur et faites-le glisser vers le bas. Puis serrez à fond les quatre vis sur le mur.

Support de fixation Ⓐ Mur → Support de fixation Ⓐ Mur

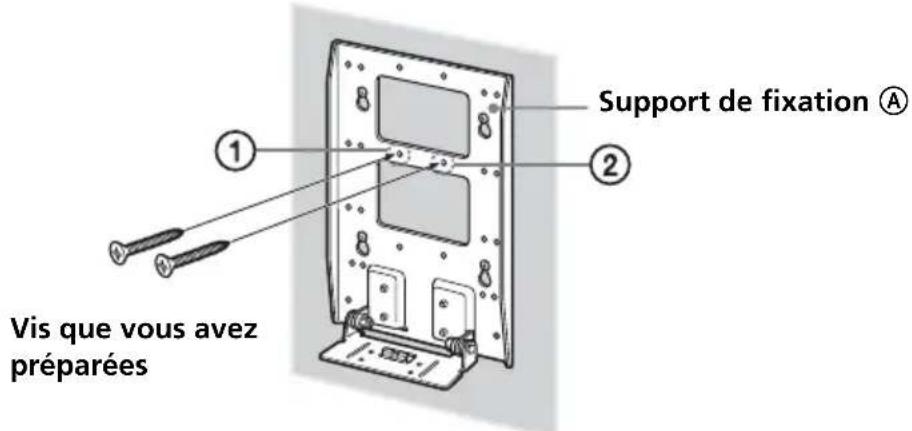

3 Serrez à fond deux des vis que vous avez préparées dans les orifices ① et ②.

Support de fixation Ⓐ ① ② Vis que vous avez préparées

suite à la page suivante

4ème étape : Fixation du support de fixation ® au téléviseur

Avant de fixer le support Ⓑ, débranchez l'adaptateur d'alimentation secteur et tous les câbles du téléviseur.

Pour plus de détails sur la façon de retirer le boîtier arrière du téléviseur, reportez-vous au mode d'emploi fourni avec le téléviseur.

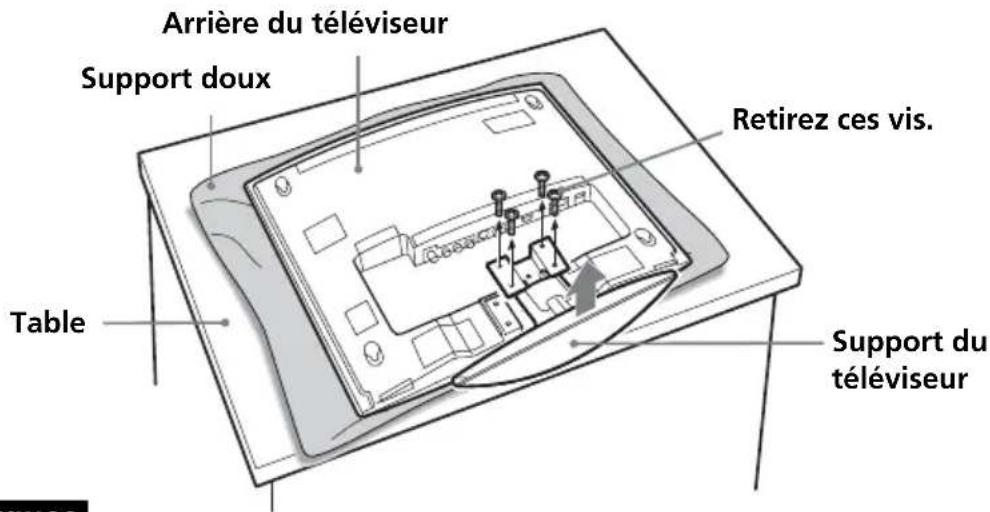

1 Retirez les quatre vis comme indiqué ci-dessous et détachez le support du téléviseur.

Afin de ne pas endommager la surface de l'écran ACL, placez le téléviseur sur un support doux.

Arrière du téléviseur Support doux Retirez ces vis. Table Support du téléviseur

Remarques

• Placez le corps du téléviseur sur la table uniquement comme illustré ci-dessus. Si le support de téléviseur est également sur la table, au même niveau que le corps du téléviseur, le téléviseur peut devenir instable et causer des dommages.
• Lorsque vous retirez le support du téléviseur, tenez-le fermement.

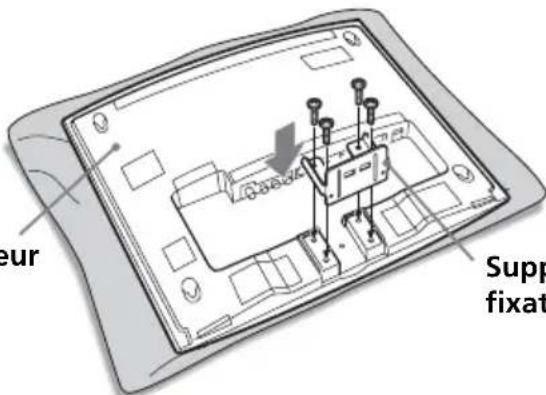

2 Fixez fermement le support de fixation Ⓑ au téléviseur à l'aide des quatre vis retirées à l'étape 1.

Arrière du téléviseur

eur Supp fixat

Support de fixation Ⓑ

5ème étape : Raccordement des câbles au téléviseur

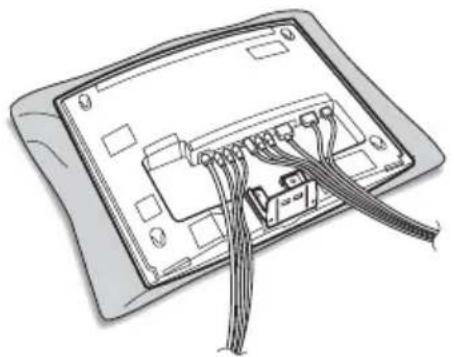

Raccordez les câbles au téléviseur avant de le fixer au mur.

Vous pouvez ranger les câbles en les faisant passer le long des côtés du support de fixation Ⓑ.

Remarque

Ne replacez pas encore le panneau arrière du téléviseur.

6ème étape : Fixation du téléviseur au mur

1

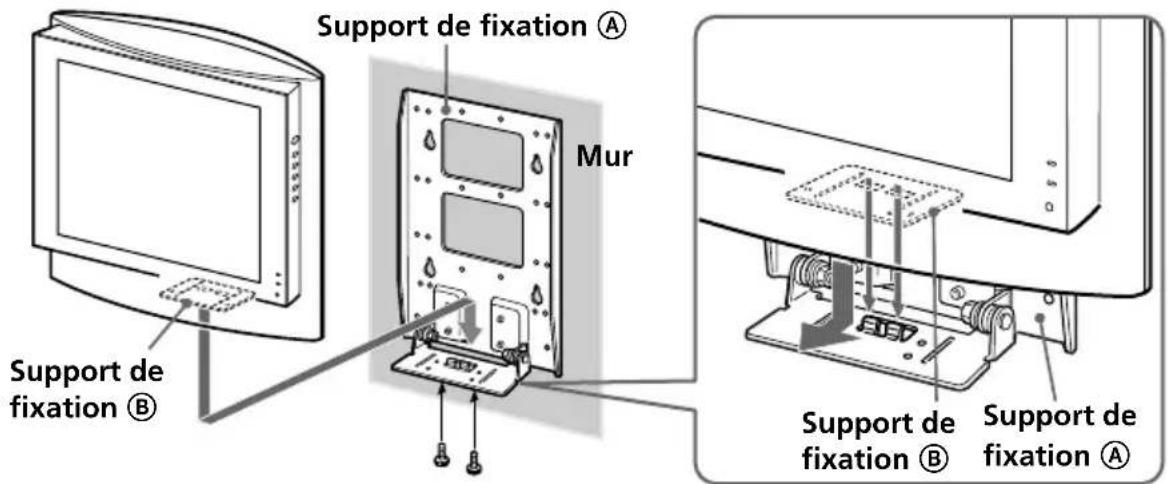

Accrochez le support de fixation Ⓑ au support de fixation Ⓐ.

Support de fixation Ⓐ Mur Support de fixation Ⓑ Support de fixation Ⓑ Support de fixation Ⓐ Support de fixation Ⓐ

Remarques

• Fixez le téléviseur au mur sans le panneau arrière.
• Tenez fermement le téléviseur. Faites particulièrement attention lorsque vous fixez le téléviseur à un endroit élevé.

2

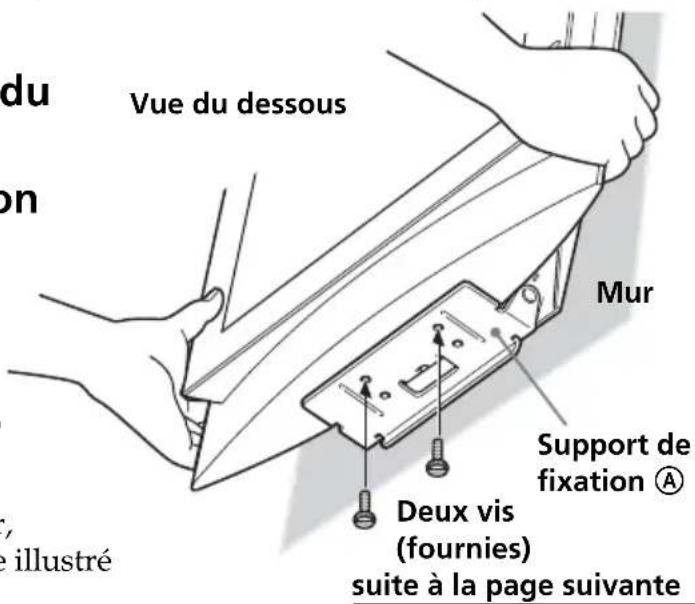

Alignez les orifices de vis du support de fixation Ⓑ à ceux du support de fixation Ⓐ et serrez les deux vis fournies à fond à l'aide d'une pièce de monnaie ou de tout objet similaire.

Remarque

Pour empêcher la chute du téléviseur, tenez fermement le téléviseur comme illustré et serrez les vis.

du on Vue du dessous Mur Support de fixation Ⓐ Deux vis (fournies) suite à la page suivante

7ème étape : Réglage de l'angle du téléviseur pour un visionnage plus aisé

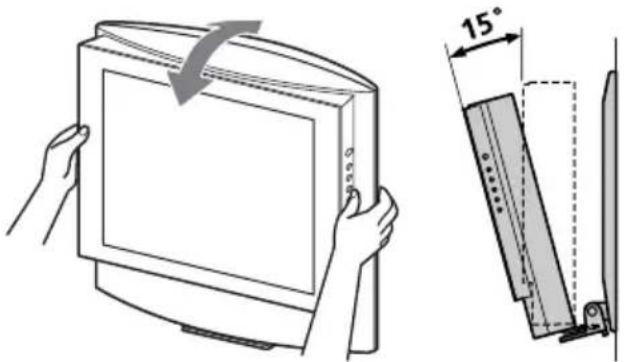

Vous pouvez faire basculer le téléviseur d'environ 15° vers l'avant.

Remarque

Lors du réglage de l'angle, veillez à tenir les deux côtés du téléviseur.

8ème étape : Remise en place du panneau arrière sur le téléviseur

Pour plus de détails sur la façon de replacer le panneau arrière, reportez-vous au mode d'emploi du téléviseur.

Retrait du téléviseur du support de fixation mural

Pour ce faire, retirez le panneau arrière du téléviseur puis retirez les deux vis.

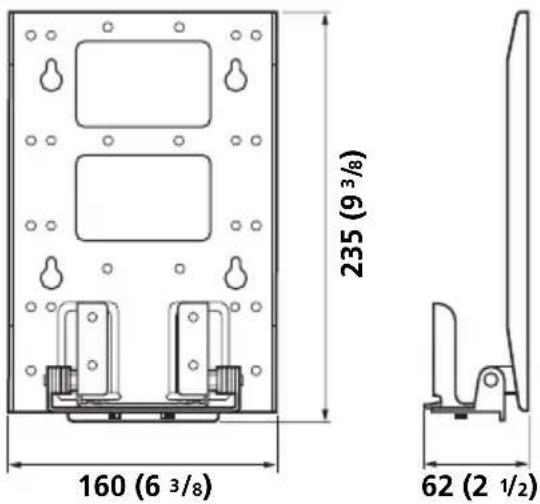

Spécifications

Poids du support de fixation : Environ 0,9 kg (1 lb 16 oz)

Poids pouvant être supporté : Environ 10 kg (22 lb 1 oz)

La conception et les spécifications sont sujettes à modification sans préavis.
