SUW100 - Mueble de televisión SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de fijación mural para televisor
Marca	Sony
Modelo	SUW100
Compatibilidad	Televisor color LCD Sony 15 pulgadas
Peso del soporte	Aproximadamente 0,9 kg
Peso máximo soportado	Aproximadamente 10 kg
Ángulo de inclinación	Hasta 15° hacia adelante
Material	Acero
Color	Negro
Tipo de instalación	Mural, con fijación por tornillos
Contenido del embalaje	Soporte de fijación Ⓐ (1), Soporte de fijación Ⓑ (1), tornillos (2)
Tornillos incluidos	2 tornillos de fijación para el televisor
Accesorios necesarios no incluidos	4 tornillos de montaje mural, pernos de anclaje adecuados a la pared
Mantenimiento y limpieza	Limpiar con un paño suave y seco
Piezas de repuesto	No disponibles por separado
Reparabilidad	Confiar la instalación y reparación a un profesional autorizado
Seguridad	No pararse sobre el televisor o el soporte; no exceder el peso máximo; seguir las instrucciones de instalación
Información general	Diseñado exclusivamente para los televisores Sony de 15 pulgadas mencionados en el manual de instrucciones

Preguntas frecuentes - SUW100 SONY

¿Cómo instalar el soporte mural SUW100?

Siga los 8 pasos del manual: verifique las piezas, elija la ubicación, fije el soporte Ⓐ a la pared con cuatro tornillos adecuados, fije el soporte Ⓑ al televisor, conecte los cables, cuelgue el televisor, ajuste el ángulo si es necesario y luego vuelva a colocar el panel trasero. Se requiere cierta experiencia; confíe la instalación a un profesional si es necesario.

¿Cuál es el peso máximo que puede soportar este soporte?

El soporte puede soportar un peso máximo de aproximadamente 10 kg. El soporte mismo pesa aproximadamente 0,9 kg.

¿Con qué televisores es compatible este soporte?

Este soporte está diseñado únicamente para los televisores a color LCD Sony de 15 pulgadas cuyo manual de instrucciones especifica el uso de este soporte.

¿Puedo instalar el soporte yo mismo?

Se requiere cierta experiencia. Sony recomienda confiar la instalación a distribuidores Sony o profesionales. Si lo hace usted mismo, siga cuidadosamente las instrucciones y asegúrese de que la pared sea lo suficientemente resistente.

¿Cómo ajustar el ángulo del televisor?

Después de la instalación, puede inclinar el televisor hacia adelante aproximadamente 15° para un mejor ángulo de visión. Sostenga firmemente ambos lados del televisor durante el ajuste.

¿Qué tornillos usar para fijar el soporte a la pared?

Los tornillos de montaje mural no están incluidos. Debe usar cuatro tornillos y pernos de anclaje adecuados al material y resistencia de su pared. Consulte a un profesional si es necesario.

¿Cómo retirar el televisor del soporte?

Primero retire el panel trasero del televisor, luego desatornille los dos tornillos incluidos que fijan el soporte Ⓑ al soporte Ⓐ. Sostenga firmemente el televisor durante la operación.

¿El soporte viene con todos los tornillos necesarios?

No, solo se incluyen dos tornillos para fijar el soporte Ⓑ al soporte Ⓐ. Los cuatro tornillos de fijación a la pared y los pernos de anclaje deben comprarse por separado.

¿Dónde encontrar el manual de instrucciones completo?

El manual completo está disponible gratuitamente en formato PDF en notice-facile.com. Puede descargarlo o solicitar una traducción.

¿Qué hacer si la pared no es lo suficientemente resistente?

Antes de la instalación, verifique que la pared sea plana, recta y contenga un material de refuerzo. Si no es lo suficientemente resistente para soportar el televisor y el soporte, no proceda con la instalación y consulte a un profesional.

MANUAL DE USUARIO SUW100 SONY

Manual de instrucciones

Este soporte de montaje mural ha sido diseñado para utilizarse únicamente con un televisor en color de pantalla de cristal líquido de 15 pulgadas de Sony cuyo manual de instrucciones especifique el uso de dicho soporte.

Para los clientes

Para la instalación de este producto se precisan conocimientos y experiencia suficientes. Asegúrese de contratar la instalación a un distribuidor o contratista de Sony y de prestar especial atención a la seguridad durante la instalación.

SU-W100

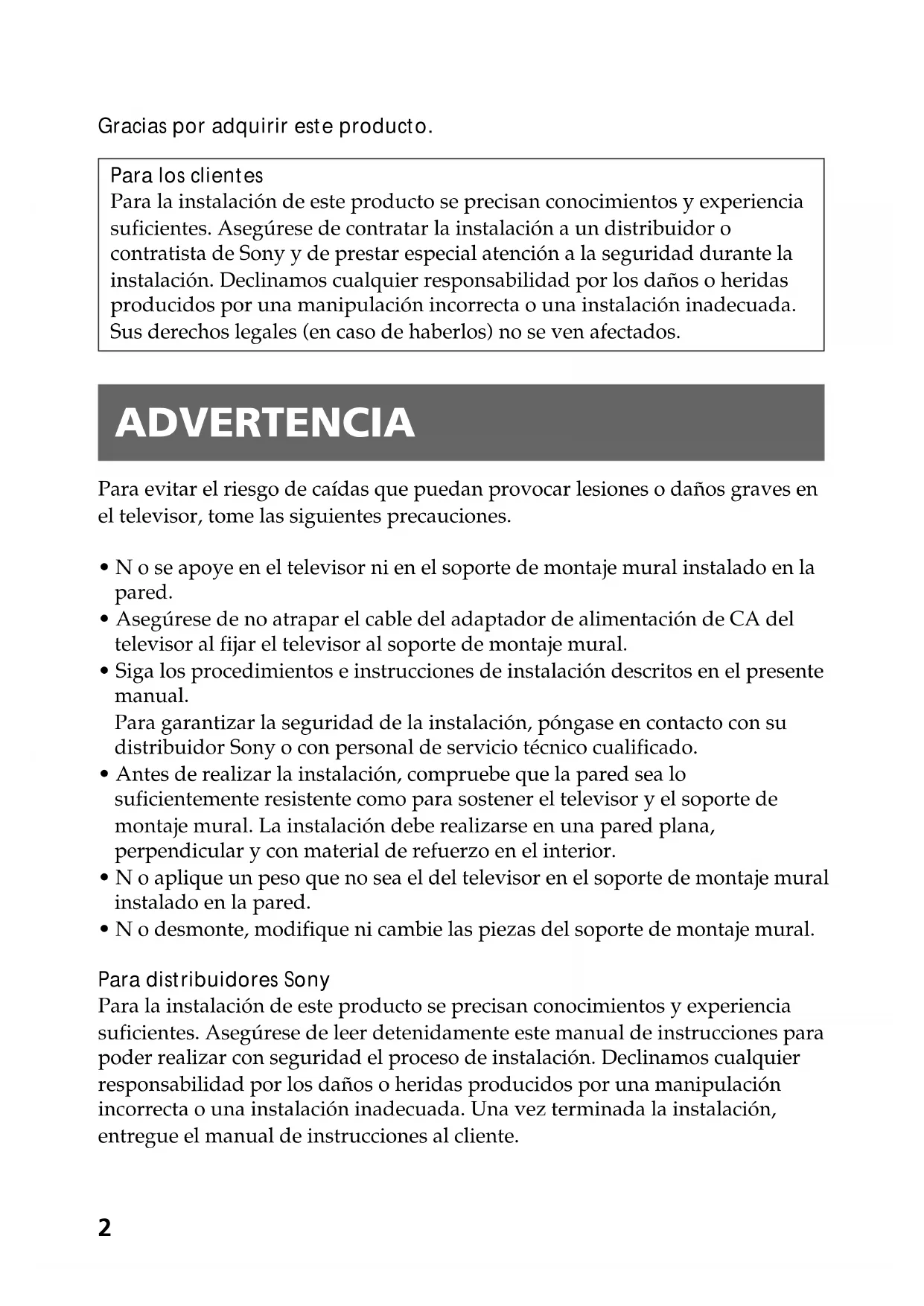

Gracias por adquirir este producto.

Para los clientes

Para la instalación de este producto se precisan conocimientos y experiencia suficientes. Asegúrese de contratar la instalación a un distribuidor o contratista de Sony y de prestar especial atención a la seguridad durante la instalación. Declinamos cualquier responsabilidad por los daños o heridas producidos por una manipulación incorrecta o una instalación inadecuada. Sus derechos legales (en caso de haberlos) no se ven afectados.

ADVERTENCIA

Para evitar el riesgo de caídas que puedan provocar lesiones o daños graves en el televisor, tome las siguientes precauciones.

• N o se apoye en el televisor ni en el soporte de montaje mural instalado en la pared.
• Asegúrese de no atrapar el cable del adaptador de alimentación de CA del televisor al fijar el televisor al soporte de montaje mural.
• Siga los procedimientos e instrucciones de instalación descritos en el presente manual.
  Para garantizar la seguridad de la instalación, póngase en contacto con su distribuidor Sony o con personal de servicio técnico cualificado.
• Antes de realizar la instalación, compruebe que la pared sea lo suficientemente resistente como para sostener el televisor y el soporte de montaje mural. La instalación debe realizarse en una pared plana, perpendicular y con material de refuerzo en el interior.
• N o aplique un peso que no sea el del televisor en el soporte de montaje mural instalado en la pared.
• N o desmonte, modifique ni cambie las piezas del soporte de montaje mural.

Para distribuidores Sony

Para la instalación de este producto se precisan conocimientos y experiencia suficientes. Asegúrese de leer detenidamente este manual de instrucciones para poder realizar con seguridad el proceso de instalación. Declinamos cualquier responsabilidad por los daños o heridas producidos por una manipulación incorrecta o una instalación inadecuada. Una vez terminada la instalación, entregue el manual de instrucciones al cliente.

Precauciones

• Este soporte de montaje mural se ha diseñado exclusivamente para televisores en color de pantalla de cristal líquido de 15 pulgadas de Sony. No utilice el soporte con un televisor en cuyas instrucciones no se especifique explícitamente la utilización de este soporte.
• Tenga especial cuidado para evitar la caída del televisor cuando lo instale en alto en una pared.

ES

Instalación

Para distribuidores Sony

Para la instalación, prepare seis tornillos de montaje, pernos de anclaje, etc. disponibles en el mercado que sean adecuados para la pared.

El tipo y medida de los tornillos necesarios dependen del material y la resistencia de la pared. Si desconoce con qué material está construida la pared, póngase en contacto con su distribuidor Sony o con personal de servicio técnico cualificado.

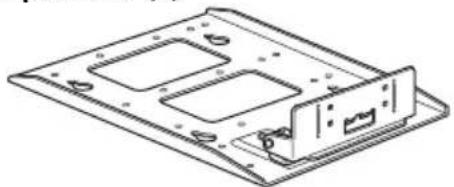

Paso 1: Compruebe las piezas

Compruebe que el paquete contenga todas las piezas.

Soporte A (1)

Soporte B

Tornillo (2)

Paso 2: Elija el sitio para la instalación

Decida en qué parte de la pared desea instalar el televisor.

A continuación, sitúe el soporte Ⓐ donde realizará la instalación y marque en la pared con un lápiz los cuatro orificios para los tornillos.

Antes de marcarlos, compruebe que la distancia entre el extremo superior del soporte Ⓐ y el techo, y la distancia entre el extremo lateral del soporte Ⓐ y la pared contigua sea igual o superior a 20 cm (7 7/8 pulgadas).

Techo Soporte Ⓐ 20 cm (7 7/8 pulgadas) o más 20 cm (7 7/8 pulgadas) o más Pared Marque esta zona con un lápiz.

Nota

Ajuste el nivel del soporte Ⓐ con el suelo.

Paso 3: Fije el soporte Ⓐ a la pared

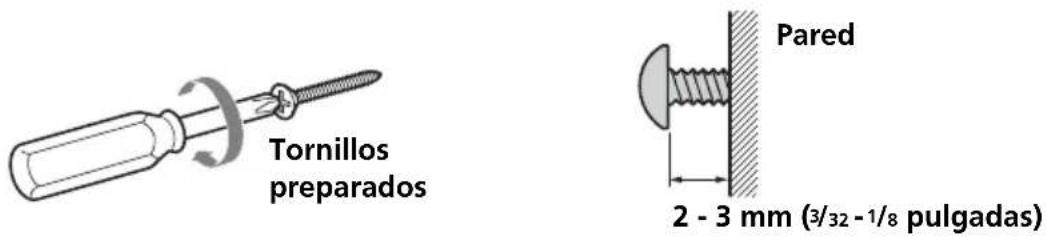

1 Introduzca cuatro de los tornillos preparados en las posiciones marcadas en el paso 2 (página 4).

De momento, no apriete los tornillos completamente. Deje un espacio de 2 a 3 mm (3/32 a1/8 pulgadas) entre ellos y la pared.

Tornillos preparados Pared 2 - 3 mm (3/32 - 1/8 pulgadas)

2 Presione el soporte Ⓐ contra la pared y deslícelo hacia abajo. A continuación, apriete completamente los cuatro tornillos en la pared.

3 Apriete completamente dos de los tornillos preparados en los orificios ① y ②.

Soporte A ① ② Tornillos preparados

continúa

Paso 4: Fije el soporte Ⓑ al televisor

Antes de fijar el soporte Ⓑ, desconecte el adaptador de alimentación de CA y todos los cables del televisor.

Para obtener instrucciones sobre cómo retirar la cubierta posterior del televisor, consulte el manual de instrucciones suministrado con el televisor.

1 Retire los cuatro tornillos como se muestra a continuación y separe el soporte del televisor.

Para evitar posibles daños en la superficie de la pantalla de cristal líquido, sitúe el televisor sobre una esterilla blanda.

Parte posterior del televisor Esterilla blanda Mesa Retire estos tornillos. Soporte de televisor

Notas

• Sitúe el televisor sobre la mesa sólo como aparece en la ilustración anterior. Si el soporte de televisor se encuentra en la mesa al mismo nivel que el televisor, éste podría desestabilizarse y provocar daños.
• Al retirar el soporte de televisor, sujételo con firmeza.

2 Fije firmemente el soporte Ⓑ al televisor mediante los cuatro tornillos desenroscados en el paso 1.

Parte posterior del telesor Soporte ®

Paso 5: Conecte los cables al televisor

Antes de fijar el televisor a la pared, conecte los cables al televisor.

Puede disponer los cables por los lados del soporte Ⓑ.

Nota

De momento, no coloque de nuevo la cubierta posterior del televisor.

Enganche el soporte Ⓑ al soporte Ⓐ.

Soporte A Pared Soporte B Soporte B Soporte A

Notas

• Fije el televisor a la pared sin la cubierta posterior.
• Sujete firmemente el televisor. Tenga especial cuidado al fijar el televisor en un sitio elevado.

2

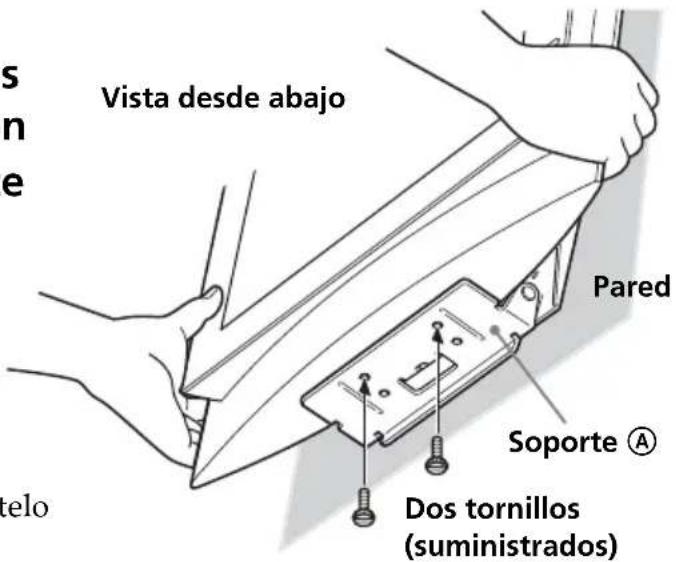

Alinee los orificios para los tornillos del soporte Ⓑ con los del soporte Ⓐ y apriete completamente los dos tornillos suministrados mediante una moneda o similar.

Nota

Para evitar la caída del televisor, sujételo firmemente como se observa en la ilustración y apriete los tornillos.

s ne e Vista desde abajo Pared Soporte Ⓐ Dos tornillos (suministrados) telo

continúa

Paso 7: Ajuste el ángulo del televisor para una visión cómoda

Puede inclinar el televisor hacia adelante hasta 15°.

Nota

Al ajustar el ángulo, sujete ambos lados del televisor.

Paso 8: Coloque de nuevo la cubierta posterior en el televisor

Para obtener más detalles sobre la colocación de la cubierta posterior, consulte el manual de instrucciones del televisor.

Retirar el televisor del soporte de montaje mural

Para retirar el televisor, quítele la cubierta posterior y desenrosque los dos tornillos.

Especificaciones

El diseño y las especificaciones están sujetos a cambios sin previo aviso.
