MODE D'EMPLOI KFM 93 RF METABO

0,94 / 1,5 0,7 / 1,5

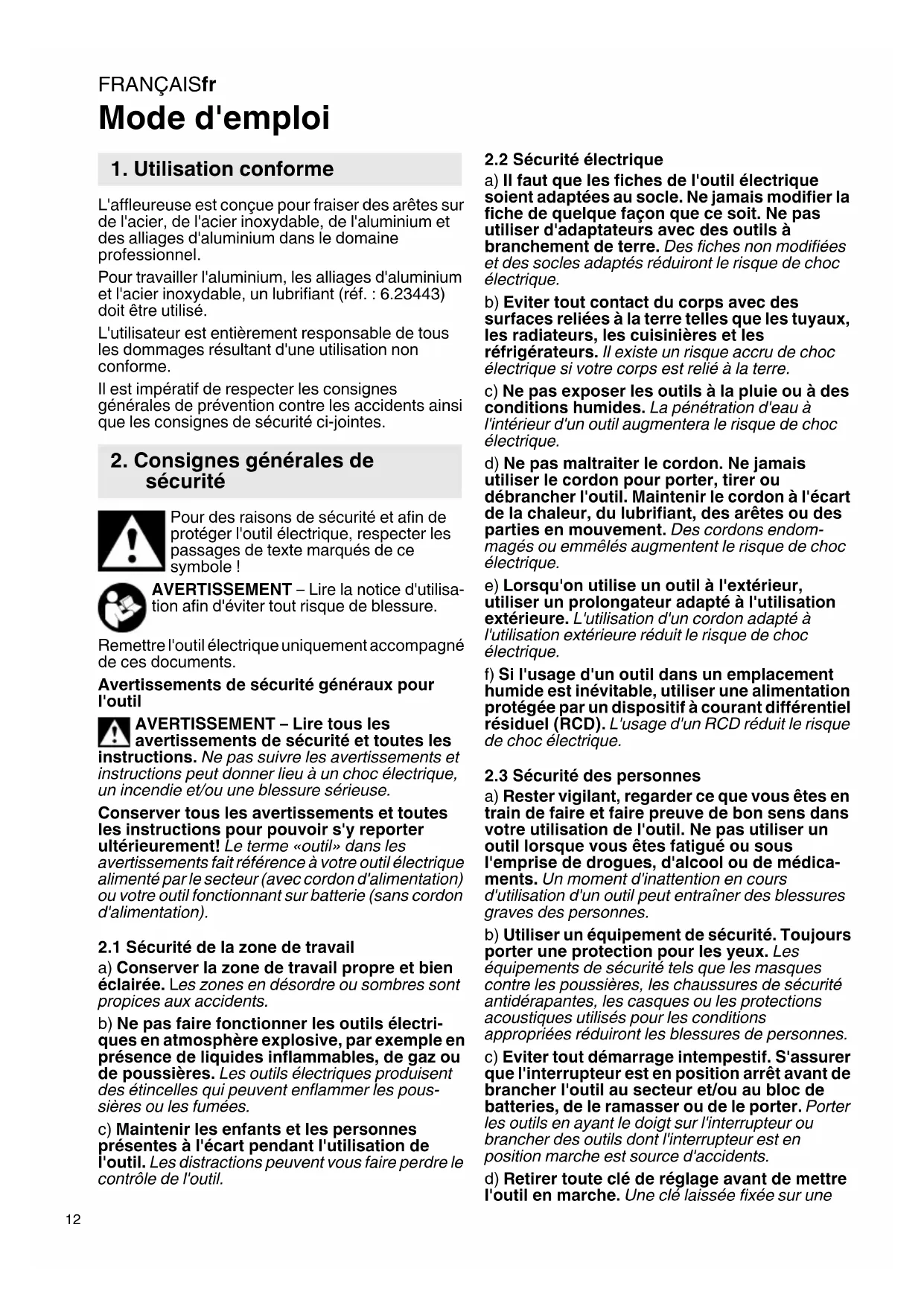

Mode d'emploi L'affleureuse est conçue pour fraiser des arêtes sur de l'acier, de l'acier inoxydable, de l'aluminium et des alliages d'aluminium dans le domaine professionnel. Pour travailler l'aluminium, les alliages d'aluminium et l'acier inoxydable, un lubrifiant (réf. : 6.23443) doit être utilisé. L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme. Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes. Pour des raisons de sécurité et afin de protéger l'outil électrique, respecter les passages de texte marqués de ce symbole ! AVERTISSEMENT – Lire la notice d'utilisa- tion afin d'éviter tout risque de blessure. Remettre l'outil électrique uniquement accompagné de ces documents. Avertissements de sécurité généraux pour l'outil AVERTISSEMENT – Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement! Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

2.1 Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électri- ques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les pous- sières ou les fumées. c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2.2 Sécurité électrique

a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endom- magés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

2.3 Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médica- ments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes. c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une

1. Utilisation conforme

2. Consignes générales de

partie tournante de l'outil peut donner lieu à des blessures de personnes. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

2.4 Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer. c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices. e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

2.5 Utilisation des outils fonctionnant sur

batteries et précautions d'emploi a) Ne recharger qu'avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu'il est utilisé avec un autre type de bloc de batteries. b) N'utiliser les outils qu'avec des blocs de batteries spécifiquement désignés. L'utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu.

Lorsqu'un bloc de batteries n'est pas utilisé, le maintenir à l'écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d'une borne à une autre. Le court- circuitage des bornes d'une batterie entre elles peut causer des brûlures ou un feu. d) Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l'eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.

2.6 Maintenance et entretien

a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue. a) Ne pas utiliser d’accessoires non conçus spécifiquement et recommandés par le fabricant d’outils. Le fait qu’un accessoire puisse être fixé sur votre outil électrique ne suffit pas à assurer un fonctionnement en toute sécurité b) Ne pas utiliser d’accessoires endommagés. Vérifiez avant chaque utilisation si les plaquettes amovibles ne présentent pas d'éclats, de fissures, d'abrasion ou de forte usure. Si l’outil électrique ou l’accessoire a subi une chute, examiner les dommages éventuels ou installer un accessoire non endommagé. c) Utiliser un équipement de protection individuelle. En fonction de l’application, utiliser un écran facial, des lunettes de sécurité ou des lunettes de protection Si nécessaire, porter un masque antipoussière, une protection auditive, des gants et un tablier spécial capable d’arrêter les petits fragments de matériau. Les lunettes de sécurité doivent pouvoir arrêter les débris expulsés au cours des différentes opérations. Le masque antipoussière ou le respirateur doit pouvoir filtrer les particules générées par votre activité. Une exposition prolongée à des bruits de forte intensité peut être à l’origine d’une perte d’acuité auditive.

3. Consignes de sécurité

particulièresFRANÇAISfr

d) Veillez à ce que les autres personnes se trouvent à une distance suffisante de la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments provenant de l’ouvrage ou d’une meule endommagée peuvent être expulsés et causer des blessures au-delà de la zone immédiate d’utilisation de l’outil. e) Bien tenir l'outil électrique au démarrage. Lors de l'augmentation vers la vitesse de rotation maximale, le couple de réaction du moteur peut conduire à une torsion de l'outil électrique. f) Si possible, utiliser des pinces de serrage pour fixer la pièce. Ne maintenir en aucun cas une petite pièce dans une main et l'outil électrique dans l'autre, pendant son utilisation. En fixant les petites pièces, vos deux mains seront libres afin de mieux contrôler l'outil électrique. g) Ne jamais reposer l’outil électrique avant l’arrêt complet de l’accessoire. En tournant, l'accessoire peut agripper la surface et rendre l’outil incontrôlable. h) Ne pas faire fonctionner l’outil en le transportant. Un contact accidentel avec l’accessoire rotatif pourrait accrocher vos vêtements et l'accessoire risque de percer votre corps

i) Nettoyer régulièrement les fentes d’aération

de l’outil électrique. Le ventilateur du moteur attirera les poussières à l’intérieur du boîtier et une accumulation excessive de poussière métallique peut provoquer des dangers électriques. j) Ne pas faire fonctionner l’outil électrique à proximité de matériaux inflammables. Des étincelles et des copeaux chauds risquent d'enflammer ces matériaux. k) Ne pas utiliser d’accessoires nécessitant des réfrigérants fluides. L’utilisation d’eau ou d’autres réfrigérants fluides peut entraîner une électrocution ou un choc électrique.

3.1 Rebonds et avertissements

Le rebond est une réaction soudaine à l’accrochage ou au blocage d’un accessoire. L’accrochage ou le blocage provoque un décrochage rapide de la meule en rotation qui force l’outil électrique qui n’est plus contrôlé dans la direction opposée à celle du sens de rotation de la meule au point du coincement Par exemple, si une plaquette amovible s'accroche ou se bloque dans la pièce à usiner, le bord de la plaquette amovible qui entre la pièce à usiner peut y être bloqué provoquant l’éjection de la plaquette amovible ou un rebond. Le support de plaquette amovible peut sauter en direction de l’opérateur ou s'en éloigner, selon le sens du mouvement de la plaquette amovible au point de blocage. Dans de telles conditions, les plaquettes amovibles peuvent aussi se casser Le phénomène de rebond est le résultat d’une utilisation inadéquate de l’outil et/ou de procédures ou de conditions de fonctionnement incorrectes il peut être évité en prenant les précautions appropriées indiquées ci-dessous. a) Maintenir fermement l’outil électrique et placer votre corps et vos bras dans une position qui vous permet de résister aux forces d'un rebond. L’opérateur peut maîtriser les forces de choc en arrière en prenant les précautions qui s'imposent. b) Travaillez avec une prudence particulière dans les coins, sur les arêtes vives, etc. Évitez que les accessoires ne rebondissent sur la pièce et ne se coincent. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l’accessoire en rotation et à provoquer une perte de contrôle ou un rebond. d) Guidez toujours l'outil électrique dans le matériau dans la direction dans laquelle l'arête de coupe quitte le matériau (correspond au sens d'éjection des copeaux). Le guidage de l'outil électrique dans la mauvaise direction provoque un dérapage de l'arête de coupe de la pièce, tirant l'outil électrique dans ce sens d'avance. c) Évitez un blocage de la plaquette amovible ou une pression trop forte. Ne réglez pas une hauteur de chanfrein supérieure à la hauteur maximale autorisée. Une surcharge de la plaquette amovible augmente la charge et le risque d'accrochage ou de blocage de la plaquette amovible et la possibilité de rebond ou de cassure de la plaquette amovible. d) Ne pas mettre les mains dans la zone se trouvant devant et derrière la plaquette amovible en rotation. Lorsque vous éloignez la plaquette amovible de vous, l'outil électrique avec la plaquette amovible en rotation peut être propulsé vers vous en cas de rebond de l'outil électrique. Retournez ou remplacez à temps les plaquettes amovibles émoussées ou dont le revêtement est usé. Les plaquettes amovibles émoussées augmentent le risque que la machine se bloque ou s'échappe.

3.2 Autres consignes de sécurité :

Tenir l’outil électrique uniquement par les surfaces de préhension isolantes, car la fraise peut être en contact avec son proper câble. Le fait de couper un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur. Veiller à ce que la zone de travail soit propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. AVERTISSEMENT – Toujours porter des lunettes de protection. Porter une protection auditive. Porter un masque antipoussière approprié. Portez des vêtements de protection adaptés.FRANÇAIS fr

Veillez à ce que personne ne soit blessé par des corps étrangers projetés. Maintenez votre appareil à une distance de sécurité des personnes et des animaux domestiques qui se trouvent à proximité. Tenir les cheveux, les vêtements amples, les doigts et d'autres parties du corps éloignés de la machine. Ils pourraient être aspirés et happés. Utiliser un filet à cheveux pour les cheveux longs. Avertissement concernant les outils rotatifs Portez toujours des lunettes de protection, des gants de travail et des chaussures de sécurité lorsque vous travaillez avec votre machine. Risque de blessure par les bords tranchants. Porter des gants de protection. Les plaquettes amovibles, les supports de plaquette amovible, la pièce à usiner et les copeaux peuvent être chauds après le travail. Porter des gants de protection. Pour des travaux de longue durée, le port de protège-oreilles est nécessaire. Des nuisances acoustiques intenses et prolongées peuvent provoquer une perte d'audition. Utiliser uniquement des plaquettes amovibles intactes et bien aiguisées. La pièce à usiner doit être fermement fixée de façon à ne pas glisser, par exemple à l'aide de dispositifs de serrage. Les pièces à usiner de grande taille doivent être suffisamment soutenues. Veiller à ce que les étincelles et les copeaux chauds produits lors de l'utilisation ne provoquent aucun risque, par ex. celui d'atteindre l'utilisateur ou d'autres personnes ou d'enflammer des substances inflammables. Toute zone à risque doit être protégée par des couvertures ignifugées. Tenez un moyen d'extinction adéquat à votre disposition si vous travaillez dans une zone à risque d'incendie. Toujours tenir la machine avec les deux mains au niveau des poignées, adopter une position stable et travailler de manière concentrée. Tenez vos mains éloignées de la zone de fraisage et de l'accessoire. Ne pas toucher l'accessoire pendant qu'il tourne ! Éliminer uniquement les sciures de bois et autres lorsque la machine est à l'arrêt. Uniquement actionner le bouton de blocage de la broche (2) lorsque le moteur est à l'arrêt. Ne jamais utiliser un accessoire endommagé, présentant des faux-ronds ou des vibrations. Ne pas travailler avec les bras au-dessus de la tête. Réduction de la pollution due aux poussières : Certaines poussières produites par le ponçage électrique, le sciage, le meulage, le perçage et d’autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d’autres dangers pour la reproduction. Parmi ces substances on trouve : Le plomb (dans les enduits contenant du plomb), la poussière minérale (dans les briques, le béton, etc.), les additifs pour le traitement du bois (chromate, produits de protection du bois), quelques variétés de bois (comme la poussière de chêne et de hêtre), les métaux, l'amiante. Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Il est souhaitable que le corps n'absorbe pas ces particules. Afin de réduire la pollution due à ces substances : Veillez à une bonne aération du lieu de travail et portez un équipement de protection adapté comme des masques antipoussière capables de filtrer les particules microscopiques. Respectez les directives applicables au matériau, au personnel, à l'application et au lieu d'utilisation (par exemple directives en matière de protection au travail, élimination des déchets). Collectez les particules émises sur le lieu d'émission et évitez les dépôts dans l'environnement. Réduisez la pollution due aux poussières en : - évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière, - utilisant un système d'aspiration et/ou un purificateur d'air, - aérant convenablement le lieu de travail et en l'aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner. - Aspirez ou lavez les vêtements de protection. Ne les soufflez pas, ne les battez pas, ne les brossez pas.

3.3 Consignes de sécurité spéciales pour

machines fonctionnant sur secteur : Retirez la fiche de la prise de courant avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage. Il est recommandé d'utiliser un système d'aspiration stationnaire Montez toujours un interrupteur de protection contre les courants de court-circuit (RCD)/(GFCI) avec un courant de déclenchement max. de 30 mA en amont. Lorsque la machine est arrêtée par son interrupteur de protection contre les courants de court-circuit, elle doit être contrôlée et nettoyée. Voir chapitre 9. Nettoyage.

3.4 Consignes de sécurité spéciales pour

machines sans fil : Retirez la batterie de l'outil avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage. Protégez les batteries de l'humidité ! N'exposez pas les batteries au feu ! N'utilisez pas de batteries défectueuses ou déformées ! N'ouvrez pas les batteries !FRANÇAISfr

Ne touchez ni court-circuitez jamais entre eux les contacts d'une batterie. Une batterie Li-Ion défectueuse peut occasionner une fuite de liquide légèrement acide et inflammable ! En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement et abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l'eau propre et consultez immédiatement un médecin !

3.5 Symboles sur l'outil

...........Construction de classe II V...............volts A...............ampères Hz.............hertz W..............watts ~...............courant alternatif .......... courant continu rpm...........révolutions par minute .../min .......révolutions par minute n ............. vitesse à vide Voir page 2. 1 Vis de serrage 2 Bouton de blocage de la broche 3 Poignée supplémentaire 4 Interrupteur coulissant 5Poignée 6 Molette de réglage de la vitesse 7 Filtre antipoussières * 8 Témoin électronique * 9 Touche de déverrouillage de la batterie * 10 Touche de l'indicateur de capacité * 11 Indicateur de capacité et de signalisation * 12 Batterie * 13 Anneau gradué 14 Bague de réglage 15 Échelle graduée 16 Vis moletée * 17 Guide latéral* 18 Surface d'appui 19 Vis pour fixer l'anneau d'usure du roulement à billes 20 Anneau d'usure du roulement à billes 21 Plaquette amovible 22 Vis de fixation 23 Support de plaquette amovible *en fonction de l'équipement

5.1 Pour les machines fonctionnant sur

secteur Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant. Montez toujours un interrupteur de protection contre les courants de court-circuit (RCD)/ (GFCI) avec un courant de déclenchement max. de 30 mA en amont.

5.2 Pour les machines sans fil

Filtre antipoussières En cas d'environnement fortement encrassé, toujours monter le filtre antipoussières (7). Lorsque le filtre antipoussières (7) est monté, la machine s'échauffe plus rapidement. L'électronique protège la machine contre la surchauffe (voir chapitre 10.). Pose : Voir page 2, figure A. Fixer le filtre antipoussières (7) comme illustré. Démontage : Soulever légèrement le filtre antipoussières (7) aux bords supérieurs et le retirer vers le bas. Batterie rotative Voir page 2, figure B. La partie arrière de la machine peut être tournée selon 3 niveaux de 270° et adapter ainsi la forme de la machine aux conditions de travail. Ne travailler qu'en position enclenchée. Batterie Chargez la batterie (12) avant l'utilisation. En cas de baisse de puissance, rechargez la batterie. La température de stockage optimale se situe entre 10 °C et 30 °C. Les batteries Li-Ion « Li-Power » sont pourvues d'un indicateur de capacité et de signalisation (11) : - appuyez sur la touche (10) pour afficher l'état de charge par le biais des voyants LED. - Si un voyant LED clignote, la batterie est presque épuisée et doit être rechargée. Retrait et mise en place de la batterie Retrait : Appuyer sur la touche de déverrouillage de la batterie (9) et tirer sur la batterie (12) vers le bas

Installation : Faire glisser la batterie (12) jusqu'à enclenchement.

5.3 Installer la guide parallèle

Voir illustration à la page 2.

1. Installer le guide parallèle (17) comme indiqué.

2. Visser la vis moletée (16) dans un des trous

3. Régler le guide parallèle (17) dans l'angle

souhaité en le tournant.

4. Serrer fermement la vis moletée (16).

Retirer la batterie de la machine / la fiche de la prise de courant avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage. Les plaquettes amovibles, les supports de plaquette amovible, la pièce à usiner et les

copeaux peuvent être chauds après le travail. Porter des gants de protection. Risque de coincement ! Porter des gants de protection.

6.1 Calibrer les échelles graduées

(uniquement si nécessaire) À la sortie d'usine, les échelles graduées (13), (15) sont correctement réglées. Si elles doivent être calibrées, consultez le chapitre 8.3.

6.2 Régler la hauteur de chanfrein

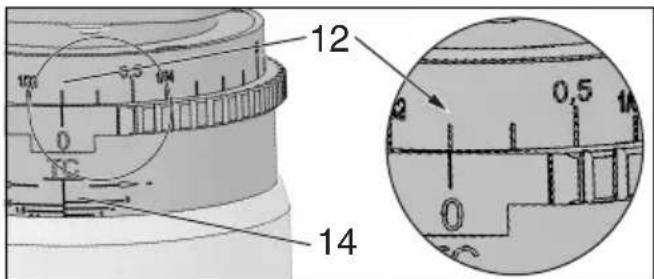

Lire la hauteur de chanfrein réglée sur l'anneau gradué (13) :

1. Lire la hauteur de chanfrein réglée sur l'anneau

gradué (13). Voir illustration : Hauteur de chanfrein réglée = 0,7 mm (L'échelle graduée (15) sert d'orientation approximative lors du réglage). Modifier la hauteur de chanfrein en tournant la bague de réglage :

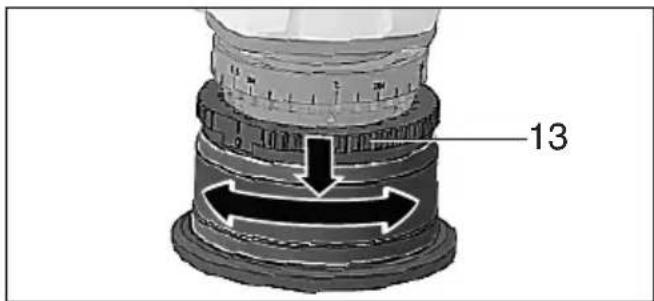

2. Pousser la bague de réglage (14) vers le bas

et la tourner. La hauteur de chanfrein peut être modifiée par incréments de 0,1 mm (0.00394"). Chaque rotation complète modifie la hauteur de chanfrein de 3,0 mm (1/8"). Ne pas enlever plus de 3,0 mm de matière par fraisage. Réaliser les hauteurs de fraisage importantes en plusieurs fraisages. Ne pas dépasser la hauteur de chanfrein maximale autorisée (voir chapitre caractéristiques techniques).

3. Réaliser un chanfrein d'essai.

Toujours guider la machine des deux mains. Mettez la machine sous tension avant de positionner la machine sur la pièce à usiner. Évitez toute mise en marche involontaire : toujours éteindre la machine avant de retirer la fiche de la prise de courant ou en cas de coupure de courant ou avant de retirer la batterie de la machine. Lorsque la machine est en position de fonctionnement en continu, il continuera de tourner si elle vous échappe des mains. Afin d'éviter tout comportement inattendu de l'outil, tenez-le avec les deux mains au niveau des poignées, veillez à un bon équilibre et travaillez de manière concentrée. Évitez que la machine ne fasse tourbillonner ou n'aspire de la poussière et des sciures. Après l'avoir arrêtée, ne poser la machine qu'une fois que le moteur a cessé de tourner. Outils à interrupteur coulissant : Mise en marche : Glisser l'interrupteur coulissant (4) vers l'avant. Pour un fonctionnement en continu, le basculer vers l'arrière jusqu'à ce qu'il s'encliquette. Arrêt : appuyer sur l'arrière de l'interrupteur coulissant (4), puis relâcher.

7.2 Réglage de la vitesse

• La mollette (6) permet de présélectionner la vitesse en continu. Les positions de 1-6 correspondent approximativement aux régimes à vide suivants : 1 p. 4500
• tr/min. 4 p. 9500
• tr/min. 2 p. 6200
• tr/min. 5 p. 1080
• 0 tr/min. 3 p. 8100
• tr/min. 6 p. 1150
• 0 tr/min. Le système électronique VC permet d'adapter le fonctionnement au matériau, avec une vitesse quasiment constante même en charge. Vitesses de rotation conseillées pour différents matériaux : Aluminium, cuivre, laiton p. 4
• -6 Acier jusqu’à 400 N/mm2 p. 4
• -6 Acier jusqu’à 600 N/mm2 p. 3
• -5 Acier jusqu’à 900 N/mm2 p. 2
• -4 Acier inoxydable -3 Pour savoir quel réglage sera optimal, le mieux est de faire un essai pratique. p. 1

7.3 Consignes pour le travail

1. Contrôler les plaquettes amovibles (21).

Remplacer les plaquettes amovibles endommagées ou usées.

2. Régler la hauteur de chanfrein (voir chapitre

3. Toujours tenir la machine avec les deux mains

au niveau des poignées, adopter une position stable et travailler de manière concentrée.

4. Mettre la machine en marche avant de la poser

avec la surface d'appui (18) sur la pièce à usiner

et ensuite seulement approcher lentement l'accessoire de la pièce à usiner.

5. Lors du fraisage, toujours travailler à contre sens

(voir illustration). Dans le cas contraire, il y a un risque de rebond. Fraiser avec une avance modérée adaptée au matériau à travailler ou à la vitesse de rotation sélectionnée. Une vitesse de rotation trop faible et/ou une avance trop élevée peuvent entraîner de fortes vibrations (sur la machine). Ne pas positionner la machine de travers, ne pas l'appuyer ni l'osciller.

6. Guider la machine de manière à ce que le guide

latéral (17) se trouve contre la pièce à usiner. Si vous travaillez sans guide latéral : Guider la machine de manière à ce que l'anneau d'usure sur roulement à billes (20) se trouve contre la pièce à usiner.

8. Terminer le travail : Éloigner l'accessoire de la

pièce à usiner, arrêter la machine. Attendre l'arrêt complet du moteur, déposer la machine.

8.1 Remplacement des plaquettes amovibles

Contrôler régulièrement le support de plaquette amovible (23). Faire réparer/remplacer les supports de plaquette amovible endommagés ou usés. Contrôler régulièrement toutes les plaquettes amovibles (21). Remplacer les plaquettes amovibles endommagées ou usées. Retirer la batterie de la machine / la fiche de la prise de courant avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage. Les plaquettes amovibles, les supports de plaquette amovible, la pièce à usiner et les copeaux peuvent être chauds après le travail. Porter des gants de protection. Retournez ou remplacez à temps les plaquettes amovibles émoussées ou dont le revêtement est usé. Les plaquettes amovibles émoussées augmentent le risque que la machine se bloque ou s'échappe. Toujours retourner ou remplacer toutes les plaquettes amovibles. Uniquement utiliser des plaquettes amovibles autorisées par Metabo. Voir chapitre Accessoires.

1. En tournant la bague de réglage (14) jusqu'à la

butée, dévisser au maximum le support de plaquette amovible (23) - Les plaquettes amovibles sont alors facilement accessibles.

2. Enfoncez le bouton de blocage de la broche (2)

et tourner le support de plaquette amovible (14) à la main jusqu'à ce que le bouton de blocage de la broche (2) s'encliquette. Maintenir le bouton de blocage de la broche (2) enfoncé.

3. Dévisser la vis de fixation (22) et retirer la

bords sont émoussés, installer une nouvelle plaquette amovible.

5. Revisser la plaquette amovible (21) à l'aide de la

vis de fixation (22). Couple de serrage : 5 Nm.

6. Tourner la bague de réglage (14) dans le sens

opposé pour que le support de plaquette amovible (23) se trouve à nouveau dans sa plage de fonctionnement normale. (De manière à ce que la hauteur de chanfrein maximale autorisée ne soit pas dépassée (voir chapitre caractéristiques techniques).

8.2 Remplacement de l'anneau d'usure du

roulement à billes (uniquement si nécessaire) : Contrôler régulièrement le bon fonctionnement de l'anneau d'usure du roulement à billes (20). Remplacer l'anneau d'usure du roulement à billes s'il est défectueux. (Réf. : 316093300)

1. Dévisser la vis (19) et retirer l'anneau d'usure du

2. Installer un nouvel anneau d'usure du roulement

à billes (20) et revisser la vis (19) en serrant fermement.

8.3 Calibrer l'échelle graduée (uniquement si

nécessaire) : à la sortie d'usine, l'anneau gradué (13) est correctement réglé. Si vous utilisez des plaquettes amovibles pour des arrondis ou si le réglage a changé, le réglage de l'échelle graduée doit être calibré comme suit :

1. Soulever la bague de réglage (14) et la tourner

de manière à ce que la plaquette amovible (21) n'enlève pas de matériau. (Hauteur de chanfrein = 0 mm)

2. Desserrer les deux vis de serrage (13).

3. Tourner la bague graduée (13) jusqu'à ce que la

hauteur de chanfrein indique 0 mm.

4. Desserrer les deux vis de serrage (13).

5. Réaliser un chanfrein d'essai.

Les copeaux et les particules peuvent se déposer sur la tête de fraisage. Cela peut entraîner le blocage de la tête de fraisage. Nettoyer régulièrement la tête de fraisage et la zone attenante et éliminer les copeaux et les particules. Lors du travail, des particules peuvent se déposer à l'intérieur de l'outil électrique. Cela entrave le refroidissement de l'outil électrique. Les dépôts de particules conductrices peuvent endommager l'isolation de protection de l'outil électrique et entraîner un risque d'électrocution.

Aspirez régulièrement, souvent et soigneusement l'outil électrique à travers toutes les fentes d'aération avant et arrière ou soufflez avec de l'air sec. Débranchez au préalable l'outil électrique du courant et portez des lunettes de protection et un masque antipoussière.

10.1 Machines fonctionnant sur secteur :

- Protection contre la surcharge : La vitesse en charge est FORTEMENT réduite. La température du moteur est trop élevée ! Laisser fonctionner la machine à vide jusqu'à ce que la machine soit refroidie. - Protection contre la surcharge : La vitesse en charge est LÉGÈREMENT réduite. La machine est en surcharge. Continuer de travailler à charge réduite. - Arrêt de sécurité Metabo S-automatic : La machine s'est ARRÊTÉE automatiquement. Lorsque la vitesse d'augmentation du courant est trop élevée (comme c'est le cas par exemple lors d'un blocage soudain ou d'un choc en arrière), la machine s'arrête. Arrêter la machine par le biais de l'interrupteur coulissant (4). Ensuite, la redémarrer et reprendre le travail normalement. Évitez tout autre blocage. Voir chapitre 3.1. - Protection contre le redémarrage : La machine ne fonctionne pas. La protection contre le redémarrage s'est déclenchée. Si le cordon d'alimentation est branché alors que la machine est sur « Marche », ou si l'alimentation revient après une coupure de courant, la machine ne démarre pas. Éteindre la machine et la remettre en marche.

10.2 Machines sans fil :

- Le témoin électronique (8) s'allume et la vitesse en charge diminue. La température est trop élevée ! Laisser fonctionner la machine à vide jusqu'à ce que le témoin électronique s'éteigne. - Le témoin électronique (8) clignote et la machine ne fonctionne pas. La protection contre le redémarrage s'est déclenchée. Si la batterie est installée lorsque la machine est sous tension, la machine ne démarre pas. Éteindre la machine et la remettre en marche. Utilisez uniquement des accessoires originaux Metabo. Utilisez uniquement des accessoires qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation. Montez correctement les accessoires. Si la machine est utilisée dans un support : Fixer la machine de manière sûre. En cas de perte de contrôle, il y a un risque de blessures. A Plaquettes amovibles Plaquette amovible en carbure 45° .. 6.23560 Plaquette amovible en carbure R 2 .. 6.23561 Plaquette amovible en carbure R 3 .. 6.23562 B Chargeurs : ASC Ultra, ASC 15, ASC 30 etc. C Batteries de différentes capacités. Acheter uniquement des batteries dont la tension correspond à celle de l'outil. Gamme d'accessoires complète, voir www.metabo.com ou le catalogue. Les travaux de réparation sur les outils électriques peuvent uniquement être effectués par un électricien ! Pour toute réparation sur un outil Metabo, contactez le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com. Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires. Consignes spéciales pour machines sans fil : Les batteries ne doivent pas être jetées avec les ordures ménagères ! Ramenez les batteries défec- tueuses ou usagées à un revendeur Metabo ! Ne jetez pas les batteries dans l'eau. Avant d'éliminer l'outil électrique, déchargez sa batterie. Protégez les contacts de tout court-circuit (par exemple isolez-les à l'aide de ruban adhésif). Commentaires sur les indications de la page 3. Sous réserve de modifications résultant de progrès techniques. U =tension de la batterie n =vitesse à vide (vitesse maximale)

120 V =Courant sous 120 V m =poids avec la batterie la plus petite / poids sans câble d'alimentation Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d'émission Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l'estimation, tenez compte des pauses de travail et des phases de sollicitation moindres. Définissez des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles. Valeur totale de vibration (somme des vecteurs des trois directions) définie selon la norme EN 60745 :

h, SG =valeur d'émission vibratoire

13. Protection de l'environnement

14. Caractéristiques techniquesFRANÇAISfr

h,SG =incertitude (vibration) Niveaux sonores types A évalués :

=niveau de pression acoustique

=niveau de puissance acoustique

=incertitude Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 dB(A). Porter des protège-oreilles ! Dérangements électromagnétiques : Des dérangements électromagnétiques extrêmes provenant de l'extérieur peuvent dans certains cas entraîner des fluctuations momentanées de la vitesse de rotation ou déclencher la protection contre le redémarrage. Dans ce cas, arrêter et remettre en marche la machine.ESPAÑOL es
