MANUAL DE USUARIO KFM 93 RF METABO

7. Desplazar la herramienta de tal manera que el

tope paralelo (17) toque la pieza de trabajo. Si se trabaja sin tope paralelo: Desplazar la herramienta de tal manera que el anillo de tope del rodamiento de bolas (20) toque la pieza de trabajo.

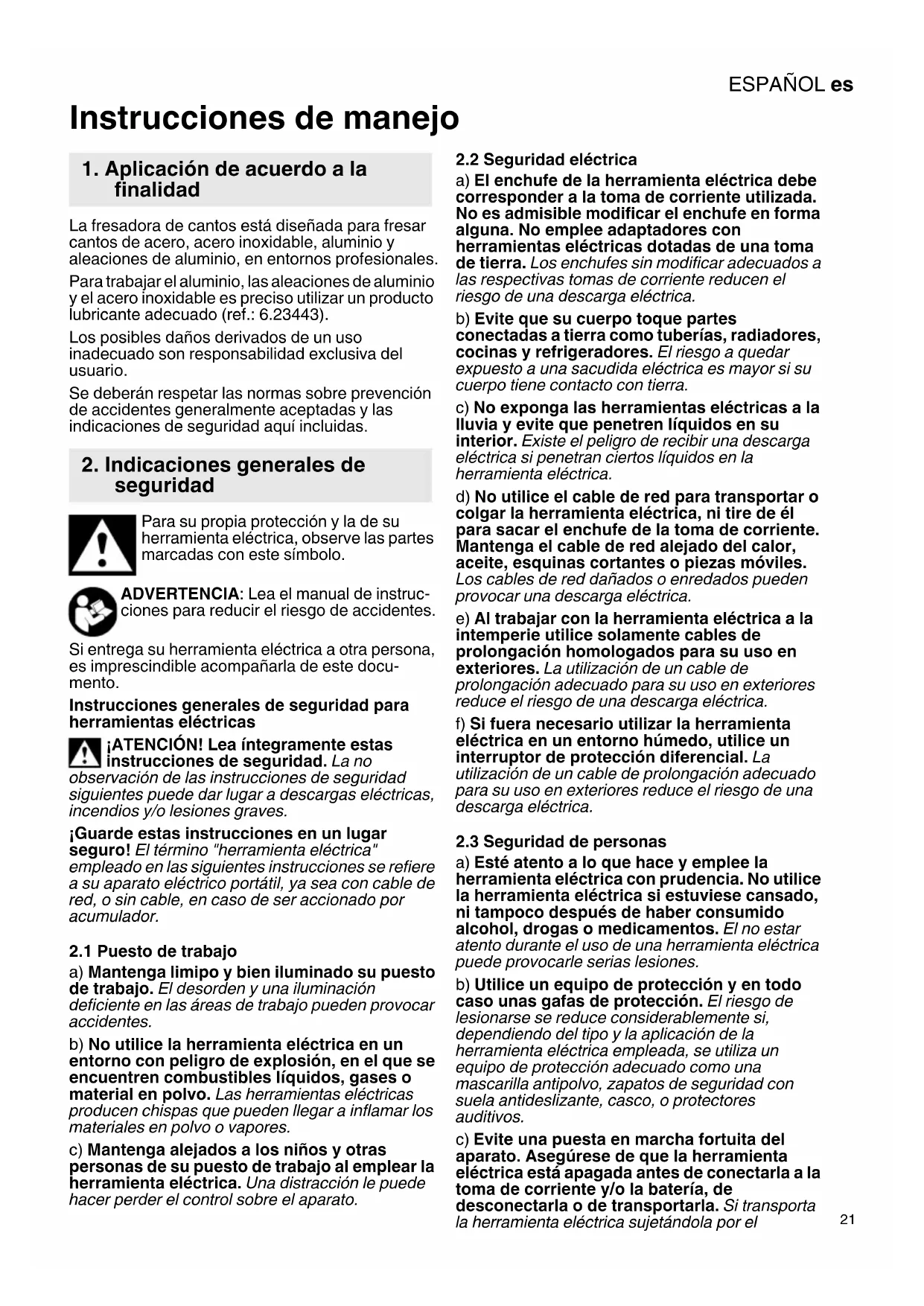

Instrucciones de manejo La fresadora de cantos está diseñada para fresar cantos de acero, acero inoxidable, aluminio y aleaciones de aluminio, en entornos profesionales. Para trabajar el aluminio, las aleaciones de aluminio y el acero inoxidable es preciso utilizar un producto lubricante adecuado (ref.: 6.23443). Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario. Se deberán respetar las normas sobre prevención de accidentes generalmente aceptadas y las indicaciones de seguridad aquí incluidas. Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo. ADVERTENCIA: Lea el manual de instruc- ciones para reducir el riesgo de accidentes. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este docu- mento. Instrucciones generales de seguridad para herramientas eléctricas ¡ATENCIÓN! Lea íntegramente estas instrucciones de seguridad. La no observación de las instrucciones de seguridad siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves. ¡Guarde estas instrucciones en un lugar seguro! El término "herramienta eléctrica" empleado en las siguientes instrucciones se refiere a su aparato eléctrico portátil, ya sea con cable de red, o sin cable, en caso de ser accionado por acumulador.

2.1 Puesto de trabajo

a) Mantenga limipo y bien iluminado su puesto de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre el aparato.

2.2 Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores con herramientas eléctricas dotadas de una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.

Si fuera necesario utilizar la herramienta eléctrica en un entorno húmedo, utilice un interruptor de protección diferencial. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.

2.3 Seguridad de personas

a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones. b) Utilice un equipo de protección y en todo caso unas gafas de protección. El riesgo de lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita del aparato. Asegúrese de que la herramienta eléctrica está apagada antes de conectarla a la toma de corriente y/o la batería, de desconectarla o de transportarla. Si transporta la herramienta eléctrica sujetándola por el

1. Aplicación de acuerdo a la

2. Indicaciones generales de

interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con el aparato conectado, puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza rotante puede producir lesiones al ponerse a funcionar. e) Evite trabajar con posturas forzadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. La utilización de un equipo de aspiración de polvo puede reducir los riesgos de aspirar polvo nocivo para la salud.

2.4 Trato y uso cuidadoso de herramientas

eléctricas a) No sobrecargue el aparato. Use la herra- mienta prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas con un interruptor defectuoso. Las herramientas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c) Saque el enchufe de la red y/o retire la batería antes de realizar un ajuste en la herramienta, cambiar de accesorio o guardar el aparato. Esta medida preventiva reduce el riesgo de conectar accidentalmente el aparato. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita que las utilcen personas que no estén familiarizadas con ellas o que no hayan leído estas instrucciones. Las herramientas utilizadas por personas inexpertas son peligrosas. e) Cuide sus herramientas eléctricas con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herra- mienta y si existen partes rotas o deterioradas que pudieran afectar a su funcionamiento. Si la herramienta eléctrica estuviese defectuosa, hágala reparar antes de volver a utilizarla. Muchos de los accidentes se deben a aparatos con un mantenimiento deficiente. f) Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. g) Utilice las herramientas eléctricas, los accesorios, las herramientas de inserción, etc. de acuerdo con estas instrucciones. Considere en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

2.5 Trato y uso cuidadoso de herramientas

con batería a) Solamente cargue los acumuladores con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. b) Solamente emplee los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. c) Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. d) La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica. a) No utilice accesorios que no estén especialmente diseñados y recomendados por el fabricante para esta herramienta eléctrica en particular. El hecho de poder montar el accesorio en la herramienta no garantiza una utilización segura. b) No utilice herramientas de inserción dañadas. Antes de cada uso, asegúrese de que las plaquitas intercambiables no presentan fisuras, deformaciones o un desgaste fuerte. En el caso de que la herramienta eléctrica o la de inserción caigan al suelo, compruebe si se ha dañado, o bien utilice una herramienta sin dañar. c) Utilice el equipamiento personal de protección. En función de la aplicación, utilice mascarilla protectora, protector ocular o gafas protectoras. Si procede, utilice una mascarilla antipolvo, cascos protectores para los oídos, guantes protectores o un delantal especial para mantener alejadas las pequeñas partículas de material desprendidas. Los ojos deben quedar protegidos de los cuerpos extraños suspendidos en el aire y producidos por las

3. Indicaciones especiales de

diferentes aplicaciones. Las mascarillas respiratorias y antipolvo deben filtrar el polvo que se genera con la aplicación correspondiente. Si está expuesto a un fuerte nivel de ruido durante un período prolongado, su capacidad auditiva puede verse afectada. d) Compruebe que las demás personas se mantienen a una distancia de seguridad de su zona de trabajo. Cualquier persona que entre en la zona de trabajo debe utilizar equipo de protección personal. Fragmentos de la pieza de trabajo o herramientas de inserción rotas pueden salir disparadas y ocasionar lesiones incluso fuera de la zona directa de trabajo. e) Sujete siempre la herramienta con fuerza y firmeza cuando vaya a ponerla en funcionamiento. En el tiempo en el que la máquina acelera hasta alcanzar las revoluciones de trabajo, el par de reacción puede conllevar a que la herramienta eléctrica se tuerza. f) Siempre que sea posible, es recomendable utilizar pinzas de apriete para fijar la herramienta. Jamás sostenga una pieza pequeña en una mano y una herramienta eléctrica en la otra mientras está trabajando con ésta. Al fijar piezas pequeñas con una pinza tendrá las dos manos libres para ejercer un mejor control de la herramienta eléctrica. g) Nunca deposite la herramienta eléctrica antes de que la herramienta de inserción se haya detenido por completo. La herramienta de inserción en movimiento puede entrar en contacto con la superficie sobre la que se ha depositado, lo que puede provocar una pérdida de control sobre la herramienta eléctrica. h) No deje la herramienta eléctrica en marcha mientras la transporta. La ropa podría engancharse involuntariamente en la herramienta en movimiento y la herramienta podría perforar su cuerpo.

i) Limpie regularmente la ranura de ventilación

de su herramienta eléctrica. El ventilador del motor introduce polvo en la carcasa, y una fuerte acumulación de polvo de metal puede provocar peligros eléctricos. j) No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas y virutas calientes podrían prender en estos materiales. k) No utilice ninguna herramienta de inserción que precise refrigeración líquida. La utilización de agua u otros refrigerantes líquidos puede provocar una descarga eléctrica.

3.1 Contragolpe e indicaciones de seguridad

correspondientes El contragolpe es la reacción súbita dada por una herramienta rotatoria bloqueada o enganchada. El enganchamiento o bloqueo conlleva a una parada abrupta de la herramienta en rotación. A su vez se genera una aceleración incontrolada de la herramienta eléctrica en sentido contrario al de giro de la herramienta de inserción en el punto de bloqueo. Si una plaquita se engancha o se bloquea en la pieza de trabajo, el borde de la plaquita que se introduce en la pieza de trabajo puede quedar retenida y como consecuencia la plaquita puede romperse o provocar un contragolpe. En ese caso, el portaplaquitas podría desplazarse hacia el usuario o en sentido opuesto, en función del sentido de giro de la plaquita en el punto de bloqueo. Esto puede ocasionar también la rotura de las plaquitas intercambiables. Un contragolpe es la consecuencia de un uso inadecuado o indebido de la herramienta eléctrica. Se puede evitar tomando las medidas apropiadas como las que se describen a continuación. a)Sujete bien la herramienta eléctrica y mantenga el cuerpo y los brazos en una posición en la que pueda absorber la fuerza del contragolpe. El usuario puede controlar la fuerza del contragolpe adoptando las medidas de precaución apropiadas. b) Trabaje con especial cuidado en el área de esquinas, bordes afilados, etc. Evite que las herramientas de inserción reboten en la pieza de trabajo y se atasquen. La herramienta de inserción en movimiento tiende a atascarse en las esquinas, en los bordes afilados o cuando rebota. Esto provoca una pérdida de control o un contragolpe. d) Dirija la herramienta de inserción hacia el material siempre en la misma dirección en la que sale el filo de corte del material (igual a la dirección de salida de la viruta). En caso de llevar la herramienta eléctrica en la dirección incorrecta, el borde de corte de la herramienta de inserción puede romperse y salir de la pieza de trabajo con lo que la herramienta eléctrica se desviaría hacia la dirección de avance. c) Evite el bloqueo de la plaquita o una presión excesiva. No ajuste una altura de chaflán superior al límite máximo admisible. La sobrecarga de las plaquitas intercambiables aumenta la carga y la susceptibilidad a atascos o bloqueos, y por lo tanto, la posibilidad de contragolpe o rotura de una plaquita. d) Evite tocar con la mano el área situada delante y detrás de la plaquita mientras ésta se encuentra en movimiento. Si está moviendo la plaquita en la pieza de trabajo en dirección opuesta a usted, en caso de contragolpe, la herramienta eléctrica podría salir disparada hacia usted con la plaquita en movimiento. Sustituya o bien rectifique con antelación suficiente las plaquitas desafiladas o aquellas cuyo revestimiento esté desgastado. Las plaquitas desafiladas aumentan el riesgo de que la máquina se atasque y se rompa.

3.2 Otras indicaciones de seguridad:

Solamente sujete la herramienta eléctrica por las empuñaduras aisladas, ya que la fresa podría llegar a dañar el cable de red. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica.ESPAÑOLes

Mantenga limpio y bien iluminado su puesto de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. ADVERTENCIA – Utilice siempre gafas protectoras. Lleve puestos cascos protectores. Utilice una mascarilla de protección de polvo apropiada. Use ropa de protección adecuada. Tenga cuidado de que nadie resulte herido por la proyección de cuerpos extraños. Mantenga a las personas y los animales domésticos cercanos a usted a una distancia segura del aparato. Mantenga alejados de la máquina el pelo, la ropa suelta, los dedos o cualquier otra parte del cuerpo. Podrían quedar atrapados y ser succionados hacia dentro. Utilice una redecilla en caso de pelo largo. Advertencia de herramienta en movimiento Lleve siempre puestas gafas protectoras, guantes de trabajo y calzado firme cuando trabaje con la herramienta. Peligro de lesiones por bordes afilados. Use guantes protectores. Las plaquitas intercambiables, el portaplaquitas, la pieza de trabajo y las virutas pueden estar calientes después de trabajar. Use guantes protectores. Si los trabajos duran un período de tiempo prolongado, usar protección para los oídos. La exposición a niveles de ruido elevados durante períodos prolongados puede causar daños en la capacidad auditiva. Utilizar únicamente plaquitas afiladas, que no presenten daños. La pieza de trabajo debe apoyarse firmemente y estar asegurada para evitar que se deslice, utilizando por ejemplo dispositivos de sujeción. Las piezas de trabajo grandes deben estar debidamente sujetas. Cuide de que las chispas y las virutas calientes generadas durante el trabajo no provoquen ningún peligro, p. ej. que no alcancen al usuario, ni a otras personas ni a sustancias inflamables. Las zonas peligrosas deberán protegerse con mantas ignífugas. Tenga un extintor adecuado al alcance cuando trabaje cerca de zonas peligrosas. Sujete siempre la herramienta por sus empuñaduras con ambas manos, adopte una postura segura y trabaje concentrado. Mantenga sus manos lejos de la zona de fresado y de la herramienta de inserción. ¡No toque la herramienta de inserción en rotación! La máquina debe estar siempre detenida para eliminar virutas y otros residuos similares. Accione el botón de bloqueo del husillo (2) solo con el motor parado. No deben utilizarse herramientas de inserción dañadas, descentradas o que vibren. No trabajar por encima de la cabeza. Reducir la exposición al polvo: Las partículas que se generan al trabajar con está máquina pueden contener sustancias susceptibles de provocar cáncer, reacciones alérgicas, enfermedades respiratorias, malformaciones fetales u otros daños reproductivos. Algunos ejemplos de este tipo de sustancias son: el plomo (en pinturas que contengan plomo), el polvo mineral (de ladrillos, bloques de hormigón, etc.), los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera), algunos tipos de madera (como el polvo de roble y de haya), los metales o el amianto. El riesgo depende del tiempo de exposición del usuario o de las personas próximas a él. Evite que estas partículas entren en su cuerpo. Para reducir la exposición a estas sustancias: asegúrese de que el puesto de trabajo esté bien ventilado y protéjase con el equipamiento de protección adecuado, como por ejemplo, mascarillas de protección respiratoria adecuadas para filtrar este tipo de partículas microscópicas. Respete las directivas (p. ej. normas de protección laboral, de eliminación de residuos) aplicables a su material, personal, uso y lugar de utilización. Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se sedimenten en el entorno. Reduzca la exposición al polvo: - evitando dirigir las partículas liberadas y la corriente de la máquina hacia usted, hacia las personas próximas a usted o hacia el polvo acumulado, - incorporando un sistema de aspiración y/o un depurador de aire, - ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar sólo hace que el polvo se levante y arremoline. - Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, ni la golpee ni la cepille.

3.3 Indicaciones especiales de seguridad

para máquinas de red: Extraiga el enchufe de la toma de corriente antes de realizar cualquier trabajo de ajuste, reparación, reequipamiento o limpieza en la herramienta. Se recomienda utilizar un sistema de aspiración fijo. Preconecte siempre un dispositivo de corriente residual FI (RCD)/(GFCI) con una corriente de desconexión máxima de 30 mA. Al desconectar la máquina mediante el interruptor de protección FI, ésta deberá revisarse y limpiarse. Véase el capítulo

9. Limpieza.ESPAÑOL es

3.4 Indicaciones especiales de seguridad

para herramientas con baterías recargables. Extraiga la batería de la herramienta antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza. Proteja la batería contra la humedad. No ponga la batería en contacto con el fuego. No utilice baterías defectuosas o deformadas. No abra la batería. No toque ni ponga en cortocircuito los contactos de la batería. ¡De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente ácido e inflamable! En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.

3.5 Símbolos sobre la herramienta

..............corriente alterna ........... corriente continua rpm........... revoluciones por minuto .../min .......revoluciones por minuto n.............. velocidad sin carga Véase la página 2. 1 Tornillos prisioneros 2 Botón de bloqueo del husillo 3 Empuñadura complementaria 4Interruptor deslizante 5 Empuñadura 6 Ruedecilla para el ajuste del número de revoluciones 7Filtro de polvo * 8 Indicación de señal del sistema electrónico * 9 Tecla de desbloqueo de la batería * 10 Tecla del indicador de capacidad * 11 Indicador de capacidad y de señal * 12 Batería * 13 Anillo graduado 14 Anillo de ajuste 15 Escala 16 Tornillo de cabeza moleteada * 17 Tope paralelo* 18 Superficie de apoyo 19 Tornillos para fijar el anillo de tope del rodamiento de bolas 20 Anillo de tope del rodamiento de bolas 21 Plaquita reversible 22 Tornillo de fijación 23 Portaplaquitas *según la versión

5.1 Especial para máquinas de red

Antes de conectar el aparato, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación corresponden a las características de la red eléctrica. Preconecte siempre un dispositivo de corriente residual FI (RCD)/(GFCI) con una corriente de desconexión máxima de 30 mA.

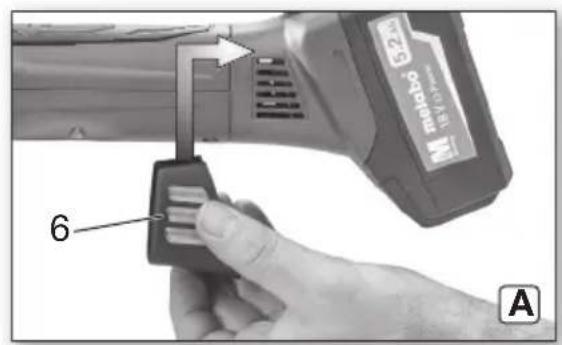

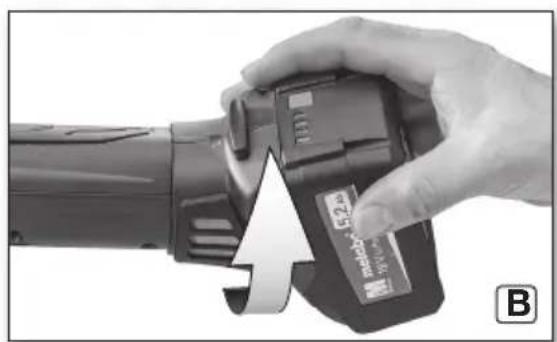

5.2 Especial para máquinas con batería

Filtro de polvo Montar el filtro de polvo (7) siempre que se trabaje en entornos muy contaminados. Con el filtro de polvo (7) montado, la herramienta se calienta más rápido. El sistema electrónico protege la máquina contra el sobrecalentamiento (ver capítulo 10.). Montaje: Véase página 2, figura A. Montar filtro de polvo (7) tal como se indica. Desmontaje: Levantar ligeramente los bordes superiores del filtro de polvo (7) y retirarlo hacia abajo. Batería giratoria Véase página 2, figura B. La parte posterior de la herramienta se puede girar 270° en 3 niveles. Gracias a ello, la forma de la herramienta se adapta perfectamente a las diversas condiciones de trabajo. Trabajar sólo en posición de enclavamiento. Batería Cargue la batería (12) antes de utilizar el aparato. Si detecta una disminución de potencia, vuelva a cargar la batería. La temperatura óptima de almacenaje es entre 10°C y 30°C. Las baterías de ion litio (Li-Ion) y Li-Power poseen un indicador de capacidad y de señal (11): - Al presionar el botón (10) los testigos LED indican el nivel de carga. - Si una lámpara LED parpadea, la batería se encuentra prácticamente vacía y debe volver a cargarse. Inserción y extracción de la batería Extracción: Pulsar el botón (9) para desbloquear la batería (12) y retirarla hacia abajo. Inserción: Empujar la batería (12) hasta que quede encajada.

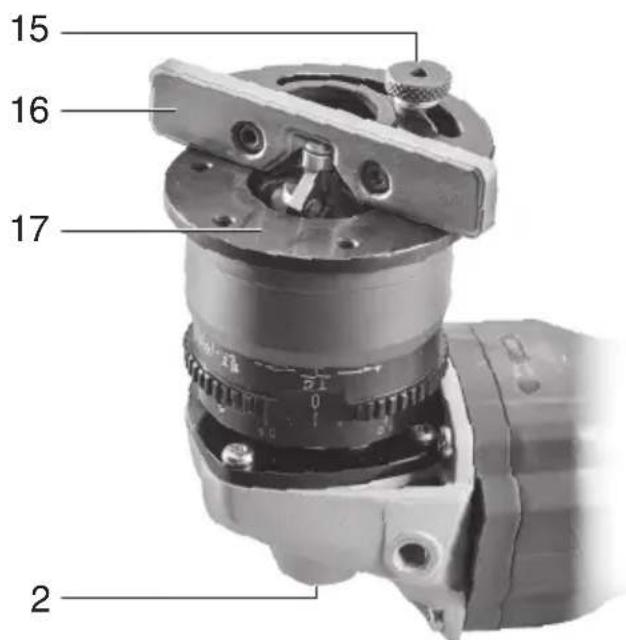

5.3 Colocación del tope paralelo

Véase la figura de la página 2.

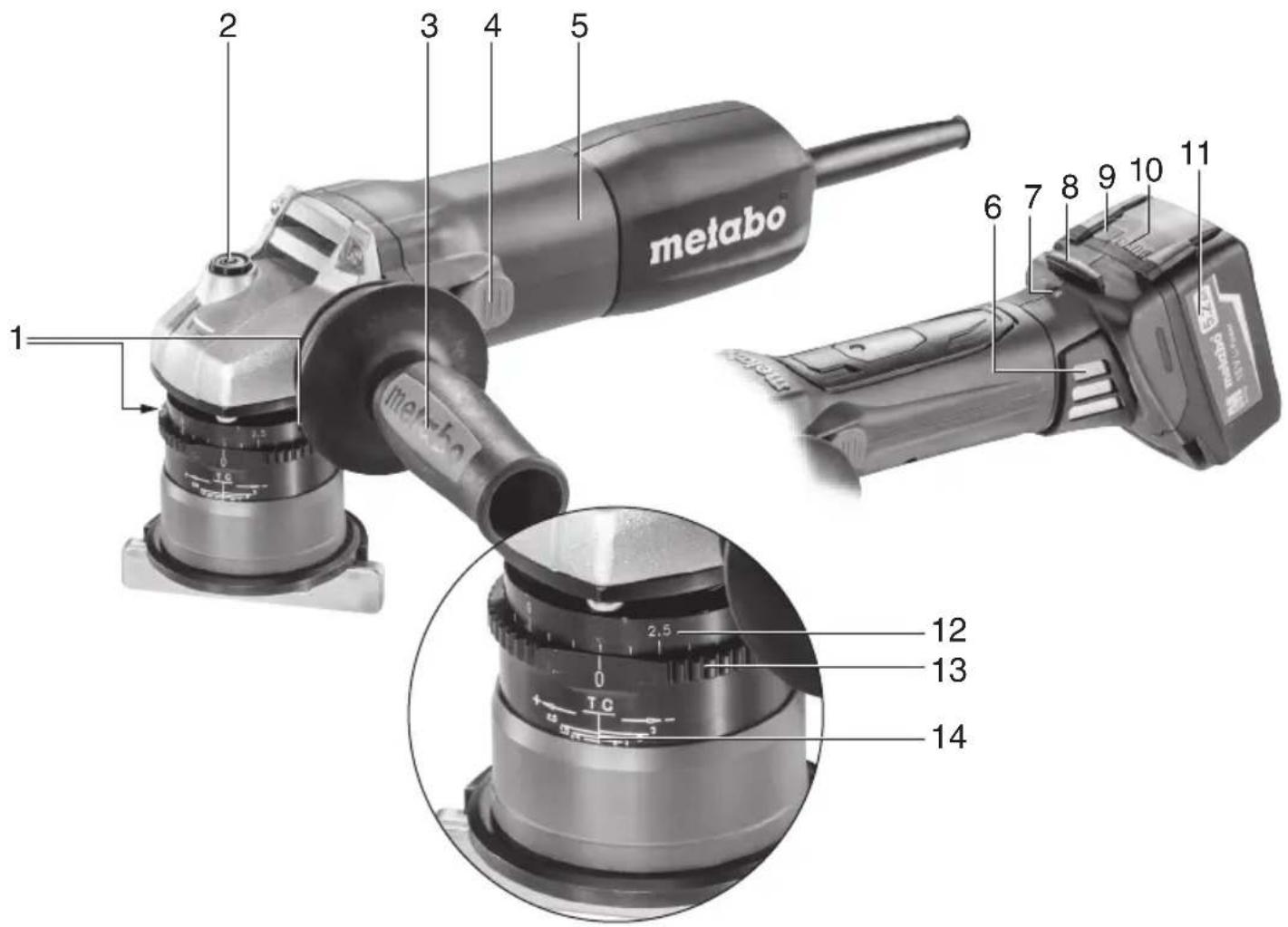

4. Descripción general

5. Puesta en marchaESPAÑOLes

1. Insertar el tope paralelo (17) tal y como se

2. Atornillar el tornillo moleteado (16) en uno de los

3. Ajustar el ángulo requerido girando el tope

4. Apretar fuerte el tornillo moleteado (16).

Extraiga la batería de la herramienta / saque el enchufe de la toma de corriente antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza. Las plaquitas intercambiables, el portaplaquitas, la pieza de trabajo y las virutas pueden estar calientes después de trabajar. Use guantes protectores. ¡Peligro de aplastamiento! Use guantes protectores.

6.1 Ajuste de las escalas (sólo si es

necesario) Las escalas (13), (15) salen correctamente graduadas de fábrica. Sin embargo, si fuera necesario volver a reajustarlas, consulte el capítulo

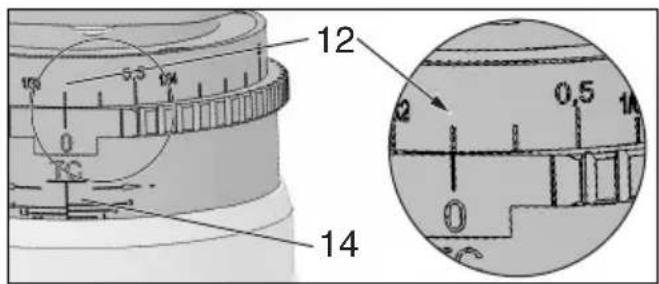

6.2 Ajuste de la altura de chaflán

Leer la altura de chaflán ajustada en el anillo graduado (13):

1. Leer la altura de chaflán ajustada en el anillo

graduado (13). Véase figura: Altura de chaflán ajustada = 0,7 mm. (La escala (15) se utiliza como guía aproximada para el ajuste). Modificar la altura de chaflán dando vueltas al anillo de ajuste:

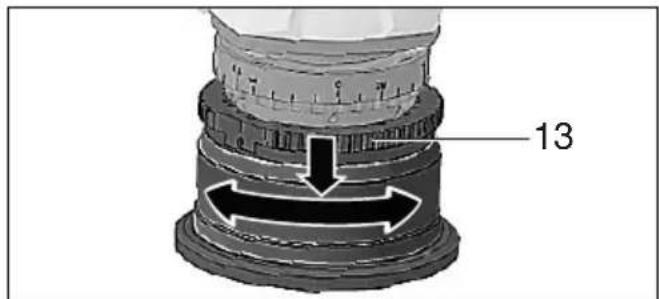

2. Desplazar hacia abajo el anillo de ajuste (14)

y darle vueltas. La altura de chaflán se puede ajustar en incrementos de 0,1 mm (0.00394“). Cada vuelta completa equivale a un cambio de altura de chaflán de 3,0 mm (1/8“). Por cada pasada de fresado eliminar como máximo 3,0 mm. Si se precisan chaflanes de mayor altura, realizar varias pasadas. No está permitido sobrepasar la altura de chaflán máxima admisible (véase el capítulo "Datos técnicos").

3. Realizar un fresado de prueba.

7.1 Conexión/Desconexión (On/Off)

Sostenga siempre la herramienta con ambas manos. Conecte en primer lugar la herramienta de inserción, y a continuación acérquela a la pieza de trabajo. Evite que la máquina se ponga en funcionamiento por error: desconectarla siempre al sacar el enchufe de la toma de corriente o cuando se haya producido un corte de corriente, o bien, cuando se haya retirado la batería. En la posición de funcionamiento continuado, la máquina seguirá funcionando en caso de ser arrancada de la mano. Por este motivo deben sujetarse las empuñaduras previstas siempre con ambas manos, adoptar una buena postura y trabajar concentrado. Evite que la máquina aspire o levante polvo y viruta. Una vez se ha desconectado la herramienta, espere hasta que el motor esté parado antes de depositarla. Máquinas con interruptor deslizante: Conexión: desplace el interruptor deslizante (4) hacia adelante. Para un funcionamiento continuado, moverlo hacia abajo hasta que encaje. Desconexión: presione sobre el extremo posterior del interruptor deslizante (4) y suéltelo.

7.2 Ajuste del número de revoluciones

• La ruedecilla de ajuste (6) permite preseleccionar y modificar el número de revoluciones progresivamente. Las posiciones 1-6 equivalen aproximadamente a las revoluciones en ralentí siguientes: 1 p. 4500
• / min 4 p. 9500
• / min 2 p. 6200
• / min 5 p. 1080
• 0 / min 3 p. 8100
• / min 6 p. 1150
• 0 / min El sistema electrónico VC permite la adaptación a los diferentes materiales y mantener un número de revoluciones prácticamente constante incluso en situaciones de carga de trabajo. Recomendaciones de revoluciones para los diferentes materiales: aluminio, cobre, latón -6 p. 4

• acero hasta 400 N/mm2 p. 4
• -6 acero hasta 600 N/mm2 p. 3
• -5 acero hasta 900 N/mm2 p. 2
• -4 Acero fino - -3 La mejor forma de establecer el ajuste óptimo es realizando una prueba práctica. p. 1

7.3 Indicaciones de funcionamiento

1. Revisar las plaquitas intercambiables (21).

Sustituir las plaquitas dañadas o desgastadas.

2. Ajustar la altura de chaflán (véase capítulo 6.2).

3. Sujete siempre la herramienta por sus

empuñaduras con ambas manos, adopte una postura segura y trabaje concentrado.

4. Primeramente encender la máquina, después

posicionar la superficie de apoyo (18) sobre la pieza y solo entonces empezar a introducir lentamente la herramienta de inserción en la pieza de trabajo.

5. Para fresar, trabaje siempre en contrarrotación

(véase la imagen). De lo contrario, existe riesgo de contragolpe. Al fresar utilizar un avance moderado, adaptado al material sobre el que se trabaja y acorde a las revoluciones elegidas. Un número de revoluciones demasiado bajo y/o un avance demasiado alto podrían provocar fuertes vibraciones (en la máquina). No incline, presione ni balancee la herramienta.

6. Finalizar el trabajo: Retirar la herramienta de

inserción de la pieza de trabajo, desconectar la máquina. Dejar que el motor se detenga, antes de retirar la máquina.

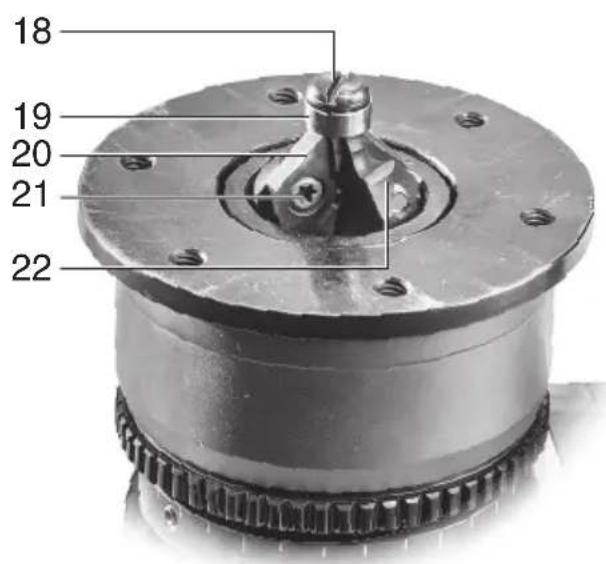

8.1 Sustitución de las plaquitas

intercambiables Revisar periódicamente el portaplaquitas (23). Reparar o sustituir el portaplaquitas si está dañado o desgastado. Revisar periódicamente todas las plaquitas intercambiables (21). Sustituir las plaquitas dañadas o desgastadas. Extraiga la batería de la herramienta / saque el enchufe de la toma de corriente antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza. Las plaquitas intercambiables, el portaplaquitas, la pieza de trabajo y las virutas pueden estar calientes después de trabajar. Use guantes protectores. Sustituya o bien rectifique con antelación suficiente las plaquitas desafiladas o aquellas cuyo revestimiento esté desgastado. Las plaquitas desafiladas aumentan el riesgo de que la máquina se atasque y se rompa. Dar siempre la vuelta o sustituir todas las plaquitas intercambiables. Utilizar únicamente plaquitas intercambiables autorizadas por Metabo. Véase el capítulo Accesorios.

1. Dar vueltas al anillo de ajuste (14) hasta llegar al

tope y desenroscar el portaplaquitas (23) al máximo para acceder sin problemas a las plaquitas intercambiables.

2. Pulsar el botón de bloqueo del husillo (2) y girar

el portaplaquitas (14) con la mano, hasta que el botón (2) encaje de forma audible. Mantener pulsado el botón de bloqueo del husillo (2).

3. Desenroscar el tornillo de fijación (22) y retirar la

4. Dar la vuelta a la plaquita o si todos los filos

están desafilados, sustituirla por una nueva.

5. Volver a apretar de nuevo la plaquita (21) con el

tornillo de fijación (22). Par de giro: 5 Nm.

6. Dar vueltas al anillo de ajuste (14) en sentido

contrario para que el portaplaquitas (23) vuelva a su área de trabajo normal. (Sin sobrepasar la altura de chaflán máxima admisible (véase el capítulo Datos técnicos).

8.2 Sustituir el anillo de tope del rodamiento

de bolas (solo si es necesario): Comprobar regularmente que el anillo de tope del rodamiento de bolas (20) funciona con suavidad. Cambiar el anillo de tope del rodamiento de bolas si está defectuoso. (Ref.: 316093300)

1. Soltar el tornillo (19) y retirar el anillo de tope del

rodamiento de bolas.

2. Insertar el nuevo anillo de tope (20) y apretar el

tornillo (19) con fuerza.

8.3 Ajustar la escala (solo si es necesario):

El anillo graduado (13) se suministra correctamente ajustado de fábrica. Cuando se utilizan las plaquitas intercambiables para cortar radios o en caso de que se hayan perdido los ajustes, habrá que reajustar la escala de la siguiente manera:

1. Levantar el anillo de ajuste (14) y girarlo hasta

que la plaquita (21) deje de cortar material. (Altura de chaflán = 0 mm)

2. Soltar los dos tornillos prisioneros (13).

3. Girar el anillo graduado (13) hasta visualizar la

altura de chaflán 0 mm.

4. Apretar los dos tornillos prisioneros (13) con

5. Realizar un fresado de prueba.

Las virutas o las partículas de material desprendido pueden sedimentarse en el cabezal fresador. Esto puede llevar al bloqueo del cabezal. Limpiar periódicamente el cabezal fresador y su entorno, y retirar las virutas o partículas acumuladas. Durante el mecanizado pueden liberarse partículas en el interior de la herramienta eléctrica. Esto interfiere en el enfriamiento de la herramienta eléctrica. La sedimentación de partículas conductoras puede deteriorar el aislamiento

9. LimpiezaESPAÑOLes

protector de la herramienta eléctrica y provocar una descarga eléctrica. Por ello, es importante aspirar o soplar con aire seco regularmente y con esmero todas las ranuras de ventilación delanteras y traseras. Desconectar antes la herramienta eléctrica de la corriente y protegerse con gafas de protección y mascarilla antipolvo.

10.1 Máquinas de red:

- Protección contra sobrecarga: el número de revoluciones bajo carga se reduce DRÁSTICAMENTE. La temperatura del motor es demasiado alta. Deje funcionar la máquina en ralentí hasta que la máquina se haya enfriado. - Protección contra sobrecarga: el número de revoluciones bajo carga se reduce LIGERAMENTE. La máquina está sobrecargada. Siga trabajando con carga reducida. - Desconexión de seguridad S-automatic de Metabo: La máquina se ha APAGADO automáticamente. En caso de aceleración por corriente demasiado alta (como sucede en caso de un bloqueo repentino o de un contragolpe) se desconecta la máquina. Desconecte la máquina en el interruptor deslizante (4). Vuelva a conectarla y siga trabajando normalmente. Evitar que se vuelva a bloquear. Véase el capítulo 3.1. - Protección contra el rearranque: La máquina no funciona. La protección contra el rearranque se ha activado. Si el enchufe se inserta con la máquina conectada o se restablece el suministro de corriente tras un corte, la máquina no se pondrá en funcionamiento. Desconecte y vuelva a conectar la herramienta.

10.2 Máquinas con batería:

- El indicador de señal del sistema electrónico (8) se ilumina y se reduce el número de revoluciones bajo carga. La temperatura es demasiado alta. Deje funcionar la máquina en ralentí hasta que se apague el indicador de señal del sistema electrónico. - El indicador de señal del sistema electrónico (8) parpadea y la máquina no funciona. La protección contra el rearranque se ha activado. Si la batería se inserta mientras la herramienta está conectada, ésta no se pondrá en funcionamiento. Desconecte y vuelva a conectar la herramienta. Utilice únicamente accesorios Metabo originales. Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones. Monte los accesorios de manera segura. Si se utiliza la herramienta con un soporte: fije la herramienta firmemente. El usuario puede resultar herido por la pérdida del control de la herramienta. A Plaquitas intercambiables Plaquitas intercambiables de metal duro 45° ............................. 6.23560 Plaquitas intercambiables de metal duro R 2 ............................. 6.23561 Plaquitas intercambiables de metal duro R 3 ............................. 6.23562 B Cargador: ASC Ultra, ASC 15, ASC 30, etc. C Baterías de diferentes capacidades. Utilice exclusivamente baterías cuya tensión coincida con la de su herramienta eléctrica. Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo. Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por electricistas especializados. En caso de tener herramientas eléctricas que necesiten ser reparadas, diríjase por favor a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias. En la página web www.metabo.com puede usted descargarse las listas de repuestos. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de aparatos, embalaje y accesorios usados. Indicaciones especiales para máquinas con batería: Las baterías no deben desecharse junto con la basura doméstica. Devuelva las baterías defec- tuosas o gastadas a su distribuidor Metabo. No sumerja la batería en agua. Antes de eliminar la máquina, descargue la batería que se encuentra en la herramienta eléctrica. Asegurar los contactos contra un cortocircuito (p. ej. con cinta adhesiva). Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas. U =Tensión de la batería n =Número de revoluciones en ralentí (máximo)

=Revoluciones bajo carga

120 V =Corriente a 120 V m =Peso con la batería más pequeña / peso sin cable de red Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes).

10. Localización de averías

13. Protección medioambiental

14. Datos técnicosESPAÑOL es

Valores de emisión Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararlas con las de otras herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el operador, p. ej. medidas organizativas. Valor total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745:

h, SG =Valor de emisión de vibraciones

h,SG =Inseguridad (vibración) Niveles acústicos típicos compensados A

=Nivel de intensidad acústica

=Nivel de potencia acústica

=Inseguridad Al trabajar, el nivel de ruido puede superar los 80 dB(A). ¡Use auriculares protectores! Averías electromagnéticas: En algunos casos, las averías electromagnéticas graves ajenas a la herramienta pueden provocar bajadas de tensión temporales o la activación de la protección contra el rearranque. En este caso, desconecte y vuelva a conectar la herramienta.Metabowerke GmbH Metabo-Allee 1 72622 Nuertingen Germany www.metabo.com 170 27 3700 - 1016
