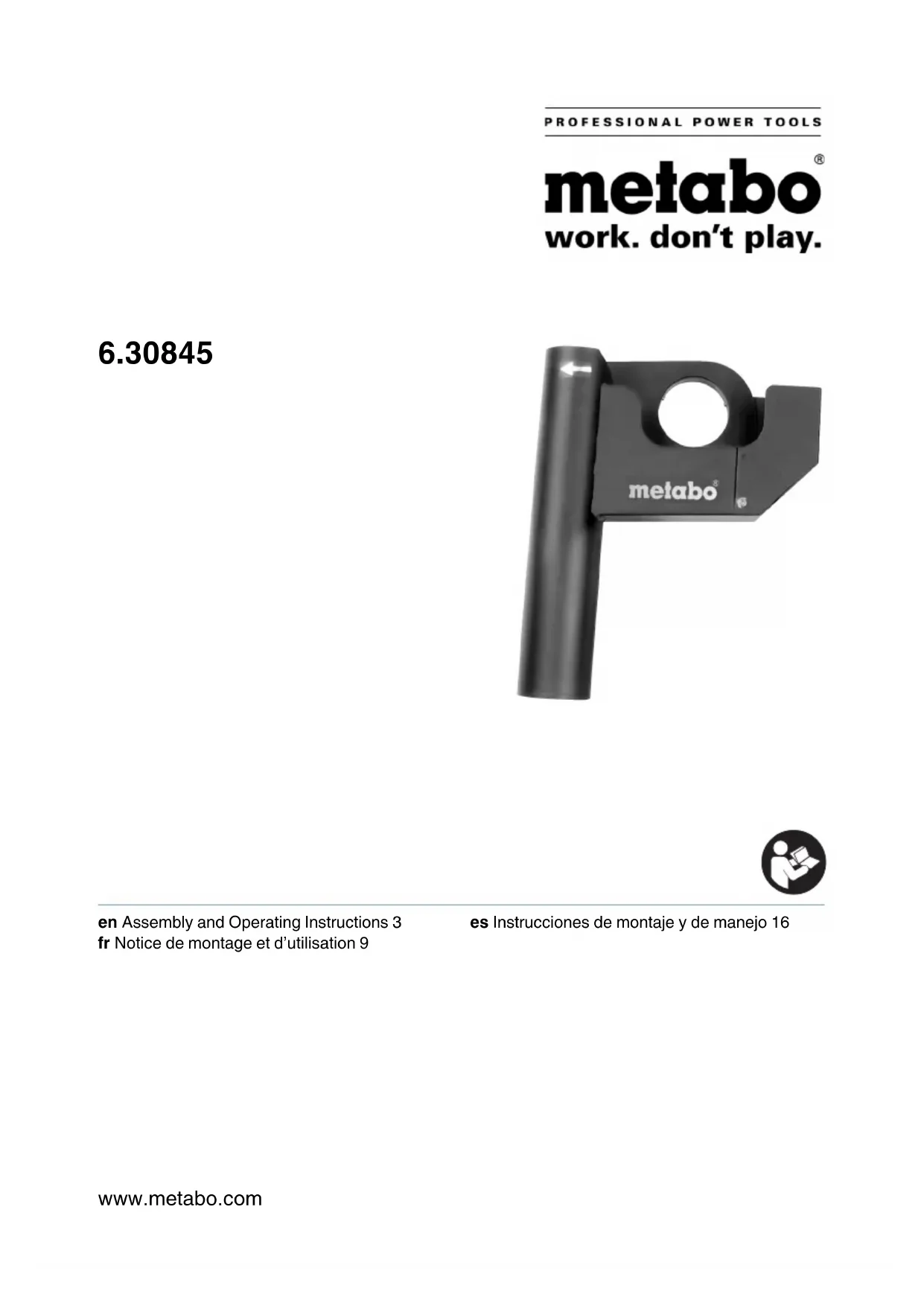

MODE D'EMPLOI 6.28216 METABO
en Assembly and Operating Instructions 3
fr Notice de montage et d'utilisation 9

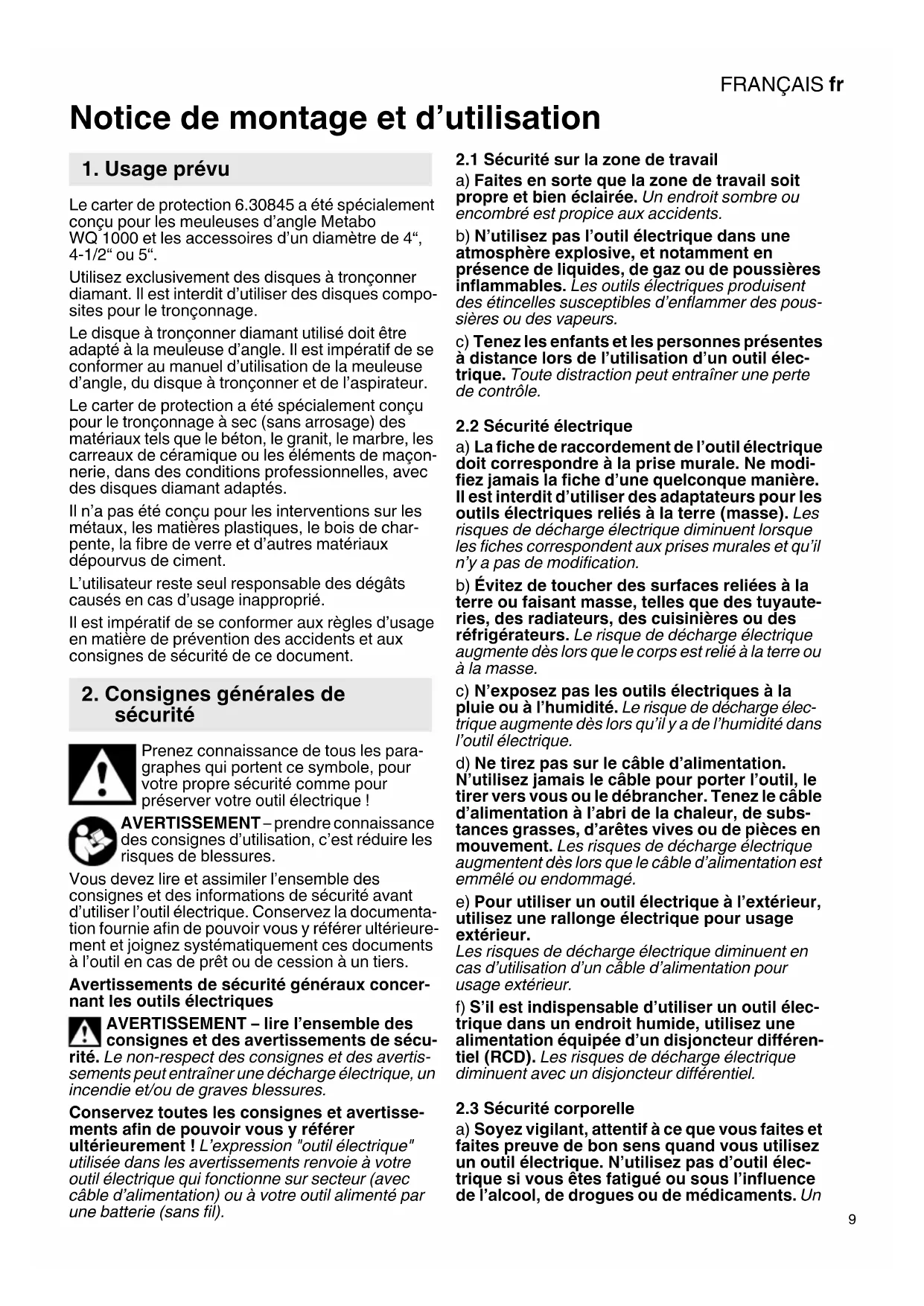

Notice de montage et d'utilisation
1. Usage prévu
Le carter de protection 6.30845 a ete specialement concu pour les meuleuses d'angle Metabo WQ 1000 et les accessoires d'un diametre de 4", 4-1/2" ou 5".
Utilisez exclusivement des disques à tronconner diamant. Il est interdit d'utiliser des disques composites pour le tronconnage.
Le disque à tronconner diamant utilisé doit être adapté à la meuleuse d'angle. Il est impératif de se conformer au manuel d'utilisation de la meuleuse d'angle, du disque à tronconner et de l'aspirateur.
Le carter de protection a eté spécialement concu pour le tronconnage à sec (sans arrosage) des matériaux tels que le beton, le granit, le marbre, les carreaux de ceramique ou les éléments de maconnerie, dans des conditions professionnelles, avec des disques diamant adaptés.
Il n'a pas eté concu pour les interventions sur les metaux, les matieres plastiques, le bois de charpente, la fibre de verre et d'autres materiaux depourvus de ciment.
L'utilisateur reste seul responsable des dégats causés en cas d'usage inapproprié.
Il est impératif de se conformer aux règles d'usage en matière de prévention des accidents et aux consignes de sécurité de ce document.
2. Consignes générales de sécurité
Prenoze connaissance de tous les paragraphs qui portent ce symbole, pour votre propre sécurité comme pour préserver votre outil électrique!
AVERTISSEMENT – prendre connaissance des consignes d'utilisation, c'est réduire les risques de blessures.
Vous doivent l'ensemble des consignes et des informations de sécurité avant d'utiliser l'outil électrique. Conservez la documentation fournie afin de pouvoir vous y reférer ultérieurement et joignez systématiquement ces documents à l'outil en cas de prét ou de cession à un tiers.
Avertissements de sécurité généraux concernant les outils ELECTriques
AVERTISSEMENT - lore l'ensemble des consignes et des averisations de sécu
rite. Le non-respect des consignes et des avertissements peut entrainer une décharge électrique, un incendie et/ou de graves blessures.
Conservez toutes les consignes et averissements afin de pouvoir vous y reférer
ultérieurement! L'expression "outil électricque" utilisée dans les avertissements renvoie à votre outil électricque qui fonctionne sur secteur (avec cable d'alimentation) ou à votre outil alimenté par une batterie (sans fil).
2.1 Sécurité sur la zone de travail
a) Faites en sorte que la zone de travail soit propre et bien éclairée. Un endroitASFOR ou encombrefestpropiceauxaccidents
b) N'utilisez pas l'outil electrique dans une atmophere explosive, et notamment en presence de liquides, de gaz ou de poussieres inflammables. Les outils electriques produit des étincelles susceptibles d'enflammer des poussieres ou des vapeurs.
c) Tenez les enfants et les personnes représentes à distance lors de l'utilisation d'un outil électrique. Toutte distraction peut entraîner une perte de contrôle.
2.2 Sécurité électrique
a) La fiche de raccordement de l'outil électrique doit correspondre à la prise murale. Ne modifiez jamais la fiche d'une quelconque manière. Il est interdit d'utiliser des adaptateurs pour les outils electriques reliés à la terre (masse). Les risques de décharge électrique diminuent lorsque les fiches correspondant aux prises murales et qu'il n'y a pas de modification.
b) Évitez de toucher des surfaces reliées à la terre ou faisant masse, telles que des tuyauteries, des radiateurs, des cusinières ou des réfrigerateurs. Le risque de décharge électrique augmenteès lors que le corps est relié à la terre ou à la masse.
c) N'exposez pas les outils electriques à la pluie ou à l'humidité. Le risque de décharge electrique augmente des lors qu'il y a de l'humidité dans l'outil electrique.
d) Ne tirez pas sur le cable d'alimentation. N'utilise jamais le cable pour porter l'outil, le tirer vers vous ou le débrancher. Tenez le cable d'alimentation à l'abri de la chaleur, de substances grasses, d'arêtes vives ou de pieces en mouvement. Les risques de décharge électrique augmentent des lors que le cable d'alimentation est emméle ou endommagé.
e) Pour utiliser un outil électrique à l'extérieur, utilisez une rallonge électrique pour usage extérieur.
Les risques de décharge électrique diminuents en cas d'utilisation d'un cable d'alimentation pour usage extérieur.
f) S'il est indispensable d'utiliser un outil électrique dans un endroit humide, utilisez une alimentation équipée d'un disjoncteur différentiel (RCD). Les risques de décharge électrique diminuent avec un disjoncteur différentiel.
2.3 Sécurité corporelle
a) Soyez vigilant, attentif à ce que vous faites et faites preuve de bon sens quand vous utilisez un outil électrique. N'utilisez pas d'outil électrique si vous étés fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments. Un
FRANÇAISfr
simple moment d'inattention avec un outil écletrique peut provoquer de graves blessures.
b) Utilisez des équipements de protection corporelle. Protégéz systématiquement vos yeux. Les risques de blessures diminuents avec des équipements de protection (masque, chaussures de sécurité antidéraptantes, casque ou protection auditive) adaptés.
c) Évitez tout démarrage intempestif. Assurez-vous que le commutateur est bien en position d'arrêt avant de raccorder l'outil au secteur et/ou d'insérer la batterie, de le prendre ou de le transporter. Il est dangereux de transporter un outil électrique avec le doigt sur le commutateur ou de brancher un outil électrique dont le commutateur est déjà en position marche.
d) Retirez toute clé ou outil de réglage avant d'allumer l'outil électrique. Toute clé ou outil de réglage fixé sur un élément tournant de l'outil électrique peut entrainer des blessures.
e) Ne travailliez pas en extension. Veillez à bien garder vos appuis et votre équilibre en permanence. C'est ce qui permet de garder le contrôle de l'outil dans des situations inattendues.
f) Portez des vêtements adaptés. Proscrive les vêtements amples et les bijoux. Tenez vos cheveux, vos vêtements et vos gants à distance des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement.
g) En présence de dispositifs de raccordement à un système d'aspiration ou de collecte des poussières, veillez à ce que ces dispositifs soient correctement raccordés et utilisés. Les risques liés aux poussières diminuent en présence d'un système de collecte.
2.4 Utilisation et entretien de l'outil électrique
a) N'utilise pas l'outil electrique au-delà de ses capacités. Utilisez un outil electrique adapté à l'application. Un outil electrique adapté sera plus sur et plus efficace dans les conditions d'utilisation pour lesquelles il a été concu.
b) Ne vous servez pas de l'outil electrique si le commutateur marche/arrêt ne fonctionne pas. Un outil electrique qui ne peut pas etre mis en marche ou arrete a laide du commutateur est dangereux et doit donc etre réparé.
c) Débranche la fiche du secteur et/ou retirez la batterie de l'outil électrique avant de procéder au moindre réglage, de changer d'accessoire ou même de le ranger. C'est le type de mesure de prévention et de sécurité qui réduit les risques de démarrage accidentel de l'outil électrique.
d) Rangez les outils electriques hors tension hors de portée des enfants et intermisez l'utilisation de l'outil electrique à des personnes qui ne connaissent pas l'outil ou ces consignes d'utilisation. Les outils electriques sont dangereux quand ils sont manipulés par des personnes non qualifiées.
e) Maintenance des outils électriques. Vérifiez qu'il n'y a pas de problème d'alignement ou de fixation de pieces mobiles, de pieces cassées, ni d'autre élément susceptible d'affector le fonctionnement de l'outil électrique. Si l'outil électrique est endommagé, faites-le réparer avant utilisation. De nombreux accidents sont causés par des outils électriques dont la maintenance est négligée.
f) Faites en sorte que les outils de coupe restent propres et bien affués. Des outils de coupe avec des arêtes tranchantes sont moins susceptibles de se coincer et donc plus facies à maitriser.
g) Utilisez l'outil electrique, les accessoires, forets etc. conformément aux prsentes consignes, en tenant compte des conditions de travail et de l'intervention à effectuer. Toute utilisation de l'outil electrique pour des opérations différentes de celles pour lesquelles il a été concu peut partager un danger.
2.5 Réparation
a) Confiez la réparation de l'outil électrique à un réparateur qualifié, qui utilisera systématique des pieces de rechange identiques.
Cela permet de maintainir le niveau de sécurité offert par cet outil électrique.
3. Consignes de sécurité spécifiques
Ces consignes d'utilisation sont destinées à des personnes qui disposent des connaissances techniques de base et d'une certaine expérience concernant le fonctionnement des machines telles que celle qui est décrite ici. Nous vous recommendons vivement de vous adresser à une personne experimentée si vous n'avez pas la moindre expérience de l'utilisation de ce type d'outil électrique.
Tout utilisateur doit être dûment informé, formé et prendre connaissance de ces consignes avant d'utiliser l'outil électrique.
Utilisez un aspirateur adapté, conforme à toutes les specifications nationales en vigueur.
3.1 Consignes de sécurité propres aux machines à tronçonneur par abrasion
Le carter de protection doit être correctement fixé sur l'outil électrique et place de façon à offrir un maximum de sécurité : la partie du disque à laquelle l'opérateur est exposé doit être la plus petite possible. Faites en sorte que vous-même ou les personnes en présence ne se trouvent pas dans le plan de rotation du disque à tronconner diamant. Le carter contribue à protégger l'opérateur des fragments de disque qui se détachent, mais aussi de tout contact accidentel avec le disque à tronconner diamant.
Utilisez exclusivement des disques à tronconner diamant avec l'outil electrique. Un accessoire peut être raccordé à l'outil electrique sans que son fonctionnement soit sur pour autant.
Lorsque vous n'utilisez pas l'outil électrique, placez-le sur une surface stable dont il ne risque pas de rouler ou de tomber par inadvertance, au risque de provoquer un déséquilibre ou même une chute. Cela pourrait provoquer de graves blessures.
Attendez toujours que l'accessoire soit totalement arrêté avant de poser l'outil électrique. S'il tourne encore, l'accessoire risque de heurter la surface et d'entraîner l'outil électrique dans un mouvement hors de votre contrôle.
Ne mettez pas l'outil electrique en marche alors que vous le portez sur le cote. En cas de contact accidentel, l'accessoire en rotation peut s'accrocher dans vos vêtements et s'approcher de votre corps.
N'utilise pas l'outil electrique à proximite de matériaux inflammables. Les étincelles risquent d'enflammier ces matériaux.
Placez le cable d'alimentation à distance de l'accessoire en rotation. En cas de perte de contrôle, le cable d'alimentation risque d'être coupé ou de s'accrocher et votre bras risque alors d'être happé par le disque en rotation.
N'utilisez pas d'accessoires qui nécessitent un arrosage. L'utilisation d'eau ou d'autres liquides d'arrosage peut provoquer une décharge électrique ou une electrocution.
3.2 Avertissements relatifs au risque de recul
Le recul est une réaction soudaine de l'outil lorsque le disque à tronçonnier diamant se bloque ou se coince en cours de rotation. Si l'accessoire se coince, il s'arrête brutalement et l'outil électrique est alors propulsé dans le sens inverse de la rotation au niveau du point de blocage, ce qui provoque une perte de contrôle.
Si un disque à tronconner diamant se bloque ou se coince dans la pierce, le bord du disque risque de s'accrocher, au prix d'un recul ou même d'une rupture du disque.
Un recul se produit lorsqu'el outil électrique est mal utilisé et/ou si les procédures ou les conditions de fonctionnement sont inadaptées. Ce phénomène peut être évité ennant les précautions cédessous.
a) Maintenez fermement l'outil electrique. Adoptez une posture adequate et placez voitre bras de façon a pouvoir contrer un eventuel effet de recul. Tenez l'outil electrique comme indiqué (voir chapitre 6.1) de façon a controller au maximum les effets de recul ou le couple de réaction lors de la montée en puissance.
L'opérateur est à même de maîtriser le couple de réaction ou les effets de recul, à condition de prendre des précautions.
b) Ne mettez jamais vous main à proximé de l'accessoire rotatif. L'accessoire risque de revenir sur vous main.
c) Ne vous placez pas dans l'alignement de l'accessoire rotatif. L'accessoire risque de revenir sur votre main.
d) Soyez tout particulièrement attentif lorsque vous travailliez dans des recoins, sur des arêtes tranchantes etc. Faites attention à ne pas faire rebondir ou accrocher l'accessoire. L'accessoire rotatif risque de s'accrocher au niveau des recoins, des arêtes tranchantes ou en cas de rebond, ce qui peut causeur un recul ou une perte de contrôle.
e) N'utilise pas de chaine de sciage, de lame à bois, de disque diamant à segments avec écartement périphérique supérieur à 10 mm ou de lame dentée. Ce type d'outil provoque liéquement des mouvements de recul et des pertes de contrôle.
f) Faites attention à ne pas bloquer le disque à tronconner et n'exercez pas de pression excessive. N'essayez pas de faire une coupe sur une trop grande profondeur. Toute contrainte excessive au niveau du disque à tronconner diamant augmente la charge et donc les risques de torsion ou de blocage du disque dans la coupe, avec les risques de recul ou de rupture que cela suppose.
g) Si le disque à tronconner diamant se bloque ou que vous doivent interrompere l'opération pour une raison ou pour une autre, éteignez l'outil électrique et maintenez-le sans bouger jusqu'à l'arrêt complet du disque. N'essayez surtout pas de retirer le disque à tronconner diamant de la coupe alors que le disque est encore en mouvement, sous peine de provoquer un recul. Essayez de trouver pour quoi le disque se bloque et d'y remédier.
h) Ne rallumez pas l'outil electrique alors qu'il est encore en contact avec la piece. Amenez d'abord le disque à tronconner diamant à sa vitesse nominale, puis replaces-le dans la coupe avec précaution. Dans le cas contraire, le disque à tronconner diamant risque de se bloquer, de sauter ou de reculer.
i) Calez les panneaux ou les pièces de grande taille de façon à minimiser les risques de pince-ment ou de recul du disque. Les pièces de grandes dimensions tendent à s'affaisser sous leur propre poids. La pièce doit donc être de calée de part et d'autre du disque à tronçonnner diamant à proximé de la ligne de coupe, mais aussi au niveau des bords.
j) Soyez extrémement vigilant si vous effectuez une démarche en creux dans un mur existant ou toute autre piece qui masque la visibilité. Le disque risque de couper des canalisations de gaz ou d'eau, des cables électriques ou des objets susceptibles de causeur un mouvement de recul.
3.3 Consignes de sécurité supplémentaires
Portez systématique des lunettes de protection.
Portez des équipements de protection corporelle. Utilisez une visiere faciale, des lunettes de protection,
un masque de protection contre les poussières, des protège-oreilles, des gants, un tablier et des chaussures de sécurité antidérapantes.
FRANÇAISfr
Les poussières issues des peintures à base de plomb, de certaines essences de bois, mineraux et metaux par exemple, peuvent être nocives. Toute inhalation ou contact avec ces poussières peut provoquer des reactions allergiques et/ou des difficultés respiratoires, pour l'opérateur comme pour les personnes représentes.
Certains types de poussières, comme celles issues du chêne ou du hêtre, sont considérées comme cancérigènes, tout particulièrement si elles sont associées à certains additifs de traitement du bois (chromates, conservateurs). Seuls les spécialistes sont habitités à intervenir sur des matériaux contenant de l'amiate.
- Utilisez un système d'aspiration des poussières.
- Utilisez un aspirateur adapté, conforme à toutes les specifications nationales en vigueur.
- Le lieu de travail doit être suffisamment ventilé.
- Portez systématique un respirateur dûment homologué (NIOSH/OSHA).
Conforméz-vous à la réglementation nationale en vigueur concernant les matériaux à traiter.
N'intervenez pas sur des matériaux qui produit des poussières ou des vapeurs potentiellement nocives ( comme l'amiate).
Portez des protège-oreilles pour tout travail prolongé. Voite audition risque d'être alterée en cas d'exposition prolongée à un fort niveau de bruit.
Faites en sorte que les poignées restent sèches, propres et exemples d'huile et de graisse. Des poignées huileuses sont glissantes et peuvent entrainer une perte de contrôle.
Portez des gants. Il est impossible de bien maîtriser l'outil avec les mains moites. Les gants de protection évitent des risques de glissement intempéstif et d'accidents.
Ne travailliez jamais du haut d'une échelle ou juché sur unquelconque object. Veillez à adopter une posture sère et à garder votre équilibre en permanence.
La pièce à traiter doit être posée à plat et fixée de manière à ne pas glisser, par exemple avec des étaux. Les pièces de grandes dimensions doivent être équipées de dispositifs de calage déquats.
N'utilisez pas d'accessoires qui n ont pas eté spécialement concus et préconisés par le fabricant de l'outil. Un accessoire peut etre raccordé à l'outil électrique sans que son fonctionnement soit sur pour autant.
Il est impératif de manipuler les accessoires avec soin et de les ranger dans de bonnes conditions, conformément aux consignes du fabricant.
L'accessoire doit partager un diamètre extérieur et une épaissieur adaptés aux dimensions de l'outil électrique. Les accessoires dont les dimensions ne sont pas adapteées n'offrent pas des conditions de contrôle et de protection suffisantes. Il est imperatif de se conformer aux consignes d'utilisation de la meuleuse d'angle.
La vitesse nominale de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Un accessoire qui fonctionne au
delà de sa vitesse nominale risque de se briser et de voler en éclats. Utilisez exclusivement des disques à tronçonneur diamant homologués pour une vitesse de rotation de 12 000 tr/min.
Utilisez un disque à tronconner diamant adapté et homologué pour le matériel à traiter.
Si vous utilisez un disque à tronconner diamant segmenté, il faut qu'il présente un angle de coupe négatif et que les interstices entre les segments ne fassent pas plus de 10mm de large.
Vérifiez que le sens de rotation est correct. Le sens de rotation est symbolisé par des flèches sur le disque à tronçonnier diamant comme sur le carter de protection. Ces flèches doivent pointer dans la même direction.
Vérifiez que le disque à tronconner diamant est correctement monté et bien fixé sur l'outil électrique. Il est interdir d'utiliser des outils endomagés, qui ne sont pas parfaitement concentriques ou qui produit des vibrations.
Le disque à tronconner diamant ne doit pas subir de surchauffe. Toute surchauffe peut endommager le matériel et cause de graves blessures.
N'utilise jamais d'accessoire endommagé. Vérifiez systématiquement que les accessoires ne sont pas ébréchés ou fissurés. En cas de chute d'un outil électrique ou d'un accessoire, vérifiez qu'il n'est pas endommagé ou remplacez-le par un accessoire intact. Àpres avoir inspecté et monté l'accessoire, placez-vous hors du plan de l'accessoire rotatif (de même que les personnes représentes) et faites tourner l'outil électrique à sa vitesse maximale hors chargependant une minute. Un accessoire endommagé ne pourrait normalement pas supporter ce test.
Éteignez immédiatement l'outil en cas de vibrations significatives ou d'autre dysfonctionnement. Dans ce cas, examinez la machine afin d'en déterminer la cause.
Ne mettez jamais votre main à proximé des accessoires rotatifs. Ne touchez jamais le carénage du carter ou le volet de protection pendant que l'accessoire tourne. Faites en sorte de vous tener bien à distance de l'accessoire lorsque la machine tourne. Faites bien attention à tous les carters de protection. Un simple moment d'inattention peut provoquer de graves blessures.
Le volet de protection latorial (2) ne doit être relié qu'en cas d'intervention dans des recoins. Le volet de protection (2) doit recouvrir le disque à tronconner diamant pour toute autre intervention.
Pour les découvertes, progressés systématiquement dans le sens inverse de la rotation du disque (voir page 2, figure D). Dans le cas contraire, la machine risque de jaillir de la coupe de manière intempéstive. FaitesProgresser la machine régulierement, à un rythme adapté à la nature du matériel. N'inclinez pas l'outil, n'exercez pas de force excessive et ne faites pas de mouvement de va-et-vient d'un côté et de l'autre. N'ayezaucun mouvement brusque ou incontrolé, sous peine de provoquer un accident.
N'allumez pas la machine si un de ses composants ou un des systèmes de protection est absent ou endommage. N'utilisez jamais une machine dont il manque un élément ou qui a subi une modification non autorisée.
Vérifiez que l'endetroit où vous devez intervenir ne compte pas de cable électrique, de canalisation de gaz ou d'eau (par ex. avec un détecteur de métaux). Assurez-vous qu'il n'y a pas dobjet susceptible d'être heures par l'accesoire.
Tout contact de l'accessoire avec un fil sous tension peut égalementmettre sous tension les parties metalliques nues de I'outil et exposer I'opérateur à une décharge électrique.
Tenez les enfants et les autres personnes à distance de l'outil électrique lors de l'utilisation. Toute distraction peut provoquer une perte de contrôle de l'outil électrique. Tenez les personnes représentes à une distance sure de la zone de travail. Toute personne qui penètre dans la zone de travail doit porter des équipements de protection corporelle. Les fragments de pieces ou les morceaux d'accessoires risquent d'être projétés et de provoquer des blessures au-delà de la zone d'intervention immédiate.
Débranche la fiche de la prise murale avant de procéder au moindre réglage, changement ou à une réparation.
Vérifiez systématiquement que le carter de protection est correctement monté et bien fixé sur la meuleuse d'angle avant utilisation. Attention : certains fragments du disque à tronconner diamant risquent de se detacher et d'être projétés.
Il est impératif de remplacer tout carter de protection fêlé ou endommagé. N'utilisez surtout pas une machine avec un carter de protection défectueux.
N'allumez pas la machine si un de ses composants ou un des systèmes de protection est absent ou endommagé.
Le carter de protection a ete specialement concu pour les meuleuses d'angle Metabo WQ 1000 et les accessoires d'un diametre de 4^ 4-1/2" ou 5".Le disque a tronconner diamant utilise doit etre adapté à la meuleuse d'angle. Il est imperatif de se conformer au manuel d'utilisation de la meuleuse d'angle, du disque a tronconner et de I'aspirateur.
Vue d'ensemble : diamètre du disque à tronçonnier diamant et profondeur de coupe envisageable
| Diam. de lame Bord avant Bord latéral | ||
| 4" 5/8" 5/16" | ||
| 4-1/2" 7/8" 1/2" | ||
| 5" 1" 3/4" | ||
4. Vue d'ensemble
Voir page 2.
1 B o r d
2 Volet de protection latorial
3 Tube
4 V i s d e s e r r a g e
5 Raccord pour aspirateur
(Sous réserve de modification dans le cadre de l'évolution technique.)
5. Montage
5.1 Montage du carter de protection
- Retirez le carter de protection d'origine de la meuleuse d'angle.
- Retirez le flasque de serrage et le flasque d'appui de la meuleuse d'angle.
Reportez-vous aux figures A à C en page 2.
- Devissez le boulon de serrage (4).
- Positionnez le carter de protection comme illustré. (Figure A.)
- Tournez le carter de protection dans le sens inverse des aiguilles d'une montre. La partie fermée doit être orientée vers l'opérateur. (Figure B)
- Serrez le boulon de serrage (4) à fond. (Figure C)
- Vérifiez que le carter est correctement fixé : il ne doit pas tourner.
5.2 Orientation du carter de protection par rapport à la meuleuse d'angle
Attention! Desserrez légèrement le boulon de serrage (4). Vous doivent vous assurer que le carter de protection est bien fixé sur la meuleuse d'angle même lorsque le boulon de serrage (4) est desserré.
Cette fonction est très pratique pour les surfaces irregulieres ou encore les angles retrants ou saillants.
- Une fois le boulon de serrage (4) légèrement desserre, il est possible d'orienter le carter de protection par rapport à la meuleuse d'angle.
- Serrez de nouveau le boulon de serrage (4) afin de vous assurer que le carter de protection ne peut plus tournier par rapport à la meuleuse d'angle.
5.3 Montage du disque à tronconner diamant
Le disque à tronconner diamant utilisé doit être adapté à la meuleuse d'angle. Utilisez systématique un disque à tronconner diamant ajusté au matériel traité ! Un disque à tronconner diamant ajusté permet d'obtenir la profondeur et la largeur de coupe souhaitation en un seul passage.
Debranchez la fiche d'alimentation secteur avant de changer le moindre accessoire. Il faut que la machine soit eteinte et la broche arretee.
Assurez-vous que le sens de rotation est correct. Le sens de rotation est repéré par des flèches sur le disque à tronçonneur diamant et le carter de protection.
Montez le disque à tronconner diamant conformément aux consignes d'utilisation de la meuleuse d'angle.
Effectuez un test de fonctionnement :placez-vous hors du plan du disque rotatif (dememe que les personnes presentes) et faitestourner l'outil electrique a la vitesse maximale hors
FRANÇAISfr
charge pendant une minute. Un accessoire endommagé ne pourra normalement pas supporter ce test.
Éteignez immédiatement l'outil en cas de vibrations significatives ou d'autre dysfonctionnement. Dans ce cas, examinez la machine afin d'en déterminer la cause.
5.4 Raccordement de l'aspirateur
Attention! Ne travailliez jamais sans système d'aspiration. Les poussières peuvent etre nocives!
Utilisez un aspirateur adapté et conforme à l'ensemble des specifications nationales en vigueur.
Utilisez un flexible d'aspiration équipé d'un connecteur avec un diamètre interieur de 2". Branchez l'aspirateur au niveau du raccord (5).
6. Utilisation
6.1 Positionnement de l'outil électrique
- Tenez l'outil electrique de sorte que le capot de protection se trouve en haut et la meuleuse d'angle en bas. En d'autres termes, la broche de la meuleuse d'angle doit être orientée vers le haut.
- Tenez la partie arrêté de la meuleuse d'angle de la main droite.
- Tenez le tube (3) du carter de protection de la main gauche.
- Utilisez l'évidement du carter de protection pour observer la zone de coupe.
- N'utilisez pas l'outil au-delà de ses capacités.
Tenez fermement l'util electrique des deux mains et deplacez-le comme illustré. Adoptez une position sure et stable et soyez bien attentif a ce que vous faites.
6.2 Utilisation de l'outil électrique
- Vérifiez que le volet de protection lésral (2) est fermé et que le disque à tronçonneur diamant est bien recouvert.
- Allumez l'aspirateur.
- Tenez fermement l'outil électrique (voir chapitre 6.1) et allumez-le.
- Placez l'outil electrique a un angle de 45^ par rapport a la surface de travail et positionnez le bord (1) sur la surface de travail. Ensuite, orientez l'outil electrique par rapport a la surface de travail (le bord (1) etant always en contact avec la surface de travail). Faites penetrer le disque a tronconner diamant dans la surface de travail jusqu'a la profondeur deseirée. Veillez systematiquement a ce que le bord (1) reste en contact avec la surface de travail.
- Déplacez ensuite la machine dans le sens de la coupe. La coupe doit systématiquement s'effectuer de droite à gauche! Rêférez-vous à la flèche qui seTrouve sur l'outil électrique. Reportez-vous à la figure D de la page 2. Déplacez la machine sans a-coup, à une vitesse adaptée au matériel à traiter. N'inclinez pas l'outil, n'exercez pas de force excessive et ne faites pas de mouvement de va-et-vient d'un côté et de l'autre. N'ayez aucun mouvement
brusque ou incontrôle, sous peine de provoquer un accident. Utilisez l'évidement du carter de protection pour observer la zone de coupe et suivre la progression de votre travail. Portez des équipements de protection corporelle
6. Une fois la découpe effectuee, éteignez l'outil et maintenez-le immobile jusqu'à ce que le disque s'arrête. N'essayez jamais de tirer le disque à tronconner diamant hors de la coupe alors qu'il tourne encore, sous peine de provoquer un mouvement de recul. Retirez ensuite l'outil electrique de la coupe.
6.3 Intervention dans un angle
Le volet de protection latorial (2) ne doit etre replie qu'en cas d'intervention dans des recoins. Le volet de protection (2) doit recouvrir le disque a tronconner diamant pour toute autre intervention.
- Si le carter de protection arrive en butée dans l'angle, éteignez l'outil électrique et attendez l'arrêt complet du disque. N'essayez jamais detirer le disque à tronçonnier diamant hors de la coupe alors qu'il tourne encore, sous peine de provoquer un mouvement de recul. Ensuite, retirez l'outil électrique de la coupe.
- Debranchez l'outil du secteur.
- Ramenez le volet de protection lateral (2) vers l'arrière (la broche doit s'être immobilisée).
- Branchez la meuleuse d'angle sur le secteur.
- Allumez l'aspirateur si nécessaire.
- Tenez fermement l'outil électrique (voir chapitre 6.1) et allumez-le.
- Ensuite, amenez lentement l'outil dans l'angle. Tenez l'outil electrique de sorte que le bord avant du disque à tronconner diamant touche un des murs et que le bord latéral du disque coupe simultanément le mur adjacent.
- Faites pénétrer le disque à tronçonnier diamant dans la surface de travail jusqu'à la profondeur de coupe désirée. Veillez systématiquement à ce que le bord (1) reste en contact avec la surface de travail.
- Déplacez ensuite la machine dans le sens de la coupe. La coupe doit systématiquement s'effectuer de droite à gauche! Rêférez-vous à la flèche qui se trouve sur l'outil électrique. Reportez-vous à la figure D de la page 2.
10.Àpres avoir effectué une coupe sur 12", éteignez l'outil électrique et attendez l'arrêt complet du disque. N'essayez jamais de tirer le disque à tronçonnner diamant hors de la coupe alors qu'il tourne encore, sous peine de provoquer un mouvement de recul. Ensuite, retirez l'outil électrique de la coupe.
11.Débranche la meuleuse d'angle. - Ramenez le volet de protection l'vertical (1) vers l'avant de sorte qu'il s'enclenché (la broche doit être à l'arrêt complet).
7. Entretien, nettoyage
Nettoyez l'outil electrique une fois par jour.
Resserrez toute vis desserrée. Vérifiez que les pieces mobiles fonctionnent correctement et ne se bloquent pas, qu'il n'y a aucune piece cassée ou
endommagée à un point tel qu'elle risque de nuire au bon fonctionnement de l'outil électrique. Faites réparer les pieces usées ou endommagées avant d'utiliser l'outil. De nombreux accidents sont causés par des outils ELECTriques dont la maintenance est négligée.
Nettoyez régulierement l'outil électrique.
8. Réparations
Toute réparation des appareils doit être effectuee uniquely par des experts dument qualifiés!
Si vous possédez un apparéil Metabo qui nécessite une réparation, contactez votre centre de service Metabo. Pour obtenir les coordonnées, consultez le site www.metabo.com.
9. Protection de l'environnement
Conformez-vous à la reglementation nationale en matière de mise au rebut responsable et de recyclage des machines hors d'usage, des emballages et accessoires.
10. GARANTIE
La société Metabo se porte garanté de l'absence de vice matériel ou de fabrication pour une durée de 90 jours à compter de la date d'expédition. La responsabilité de Metabo Corporation, USA au titre de la presente garantie se limite au remplacement ou à la réparation des pieces défectueuses sur le site même de Metabo, à condition que l'expertise effectue sur place confirme la présence d'un vice matériel ou de fabrication. Les frais de transport restent à la charge du client. NOUS DÉCLINONS Toute RESPONSABILITÉ VIS-À-VIS DES ACCESSOIRES, PIECES OU PRODUITS UTILISÉS PAR L'UTILISATEUR AVEC LE CARTER DE PROTECTION ET QUI N'ONT PAS ÉTÉ SPECIFIQUÉMENT CONÇUS À CET EFFET OU FOURNIS PAR LA SOCIÉTÉ METABO. LA SOCIÉTÉ METABO DÉCLINE TOUTE RESPONSABILITÉ VIS-À-VIS DES DOMMAGES CORPORELS OU MATériELS (DIRECTS, ACCIDENTNELS, SPEÇIAUX OU CONSÉCUTIFS, ET NOTAMMENT LES PERTES DE REVENUS) LIÉS À LA VENTE OU À L'UTILISATION DES PRODUITS. CETTE CLAUSE DE RÉSERVE S'APPLIQUE AUSSI BIEN PENDANT LA GARANTIE QU'AU-DELA.
Coordonnées de Metabo Corporation, USA
Metabo Corporation
P.O.Box 2287
