Marque	Pioneer
Modèle	AVIC-Z6110BT
Type de produit	Système de navigation GPS embarqué pour véhicule
Dimensions (mm)	178 x 100 x 165
Poids (kg)	1,8
Alimentation	12 V CC (batterie véhicule)
Consommation électrique (A)	10 A max
Écran	Écran tactile TFT 6,2 pouces
Résolution d'écran	800 x 480 pixels
Fonctions de navigation	Guidage vocal, cartes 2D/3D, points d'intérêt, calcul d'itinéraire
Bluetooth	Mains libres, streaming audio, annuaire téléphonique
Radio	FM/AM avec RDS, 24 stations préréglées
Entrées audio/vidéo	1 entrée AUX (mini-jack), 1 entrée USB, 1 entrée vidéo (RCA)
Lecteur de carte mémoire	Carte SD/SDHC pour mise à jour cartes
Protection antivol	Façade amovible
Entretien et nettoyage	Nettoyer la façade avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Ne pas utiliser pendant la conduite. Fixation conforme DIN.
Pièces détachées et réparabilité	Contactez un centre agréé Pioneer. Façade et télécommande disponibles.
Informations générales	Notice d'utilisation comprise. Mises à jour cartes via site Pioneer.

FOIRE AUX QUESTIONS - AVICZ6110BT PIONEER

Comment mettre à jour les cartes du GPS ?

Les cartes peuvent être mises à jour via le logiciel SyncTool fourni par Pioneer. Connectez le système à un ordinateur via USB ou carte SD et suivez les instructions sur le site Pioneer.

Comment appairer un téléphone Bluetooth ?

Activez le Bluetooth sur votre téléphone, puis sur le système, appuyez sur le bouton HOME, allez dans Paramètres > Bluetooth > Appairage. Sélectionnez votre téléphone dans la liste et confirmez le code.

Comment régler l'heure ?

Allez dans le menu principal, puis Paramètres > Horloge. Vous pouvez régler l'heure manuellement ou activer la synchronisation automatique via GPS ou RDS.

La façade amovible peut-elle être remplacée ?

Oui, la façade amovible est une pièce détachée. Contactez un revendeur agréé Pioneer ou commandez-la en ligne avec la référence du modèle.

Comment utiliser la fonction mains libres ?

Après avoir appairé votre téléphone, vous pouvez passer et recevoir des appels via le système. Utilisez l'écran tactile pour composer ou répondre, et le microphone intégré pour parler.

Comment sauvegarder une destination favorite ?

Lorsque vous avez calculé un itinéraire ou affiché un lieu, touchez l'écran, puis l'icône étoile pour ajouter aux favoris. Vous pourrez y accéder depuis le menu Navigation > Favoris.

Quels formats audio puis-je lire via USB ?

Le système prend en charge les fichiers MP3, WMA, AAC et WAV. Assurez-vous que votre clé USB est formatée en FAT32.

Comment réinitialiser le système ?

En cas de dysfonctionnement, appuyez sur le bouton RESET à l'aide d'un objet fin (trombone). Cela réinitialise les réglages sans effacer les données de navigation.

Puis-je regarder des vidéos sur l'écran ?

Oui, le système lit les vidéos au format MPEG4 via USB ou entrée vidéo. Notez que la lecture vidéo est désactivée lorsque le véhicule roule pour des raisons de sécurité.

Où trouver le manuel complet ?

Le manuel complet est disponible en téléchargement gratuit sur le site notice-facile.com ou sur le site officiel de Pioneer. Consultez la rubrique Support > Documentation.

MODE D'EMPLOI AVICZ6110BT PIONEER

Ce guide est destiné à vous guider à travers les fonctions de base de ce système de navigation. Pour en savoir plus, reportez-vous au Manuel de fonctionnement fourni avec le produit.

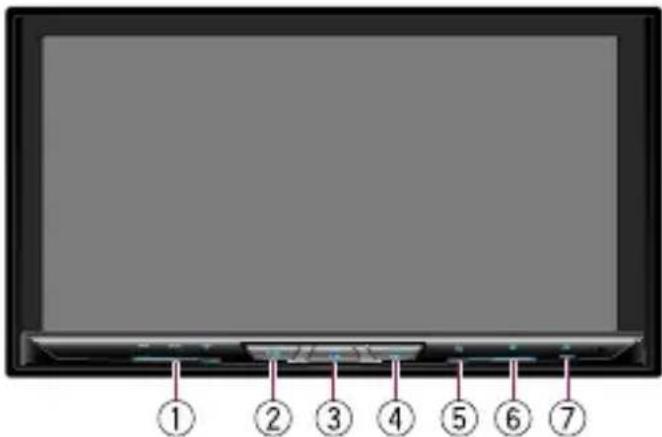

Boutons physiques de base

AVIC-Z910DAB/AVIC-Z810DAB

Appuyez pour régler le volume de la source AV (audio et vidéo).

② Bouton □

Appuyez pour passer de l'écran d'application / de carte à l'écran d'utilisation de la source AV.

③ Bouton

Appuyez pour afficher le menu principal.

④ Bouton

Appuyez pour afficher la barre de menu.

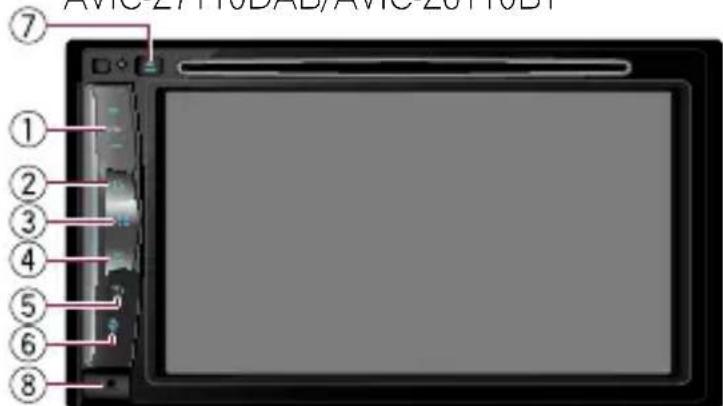

AVIC-Z710DAB/AVIC-Z610BT/

AVIC-Z7110DAB/AVIC-Z6110BT

⑤ Bouton

Appuyez pour afficher le menu principal ou revenir à l'écran précédent.

⑥ Bouton

Appuyez pour activer le mode de reconnaissance vocale.

⑦ Bouton ▲

⑧ Bouton

Appuyez sur ce bouton pour retirer la façade amovible de ce produit.

Changement d'écran à l'aide des touches de l'écran tactile


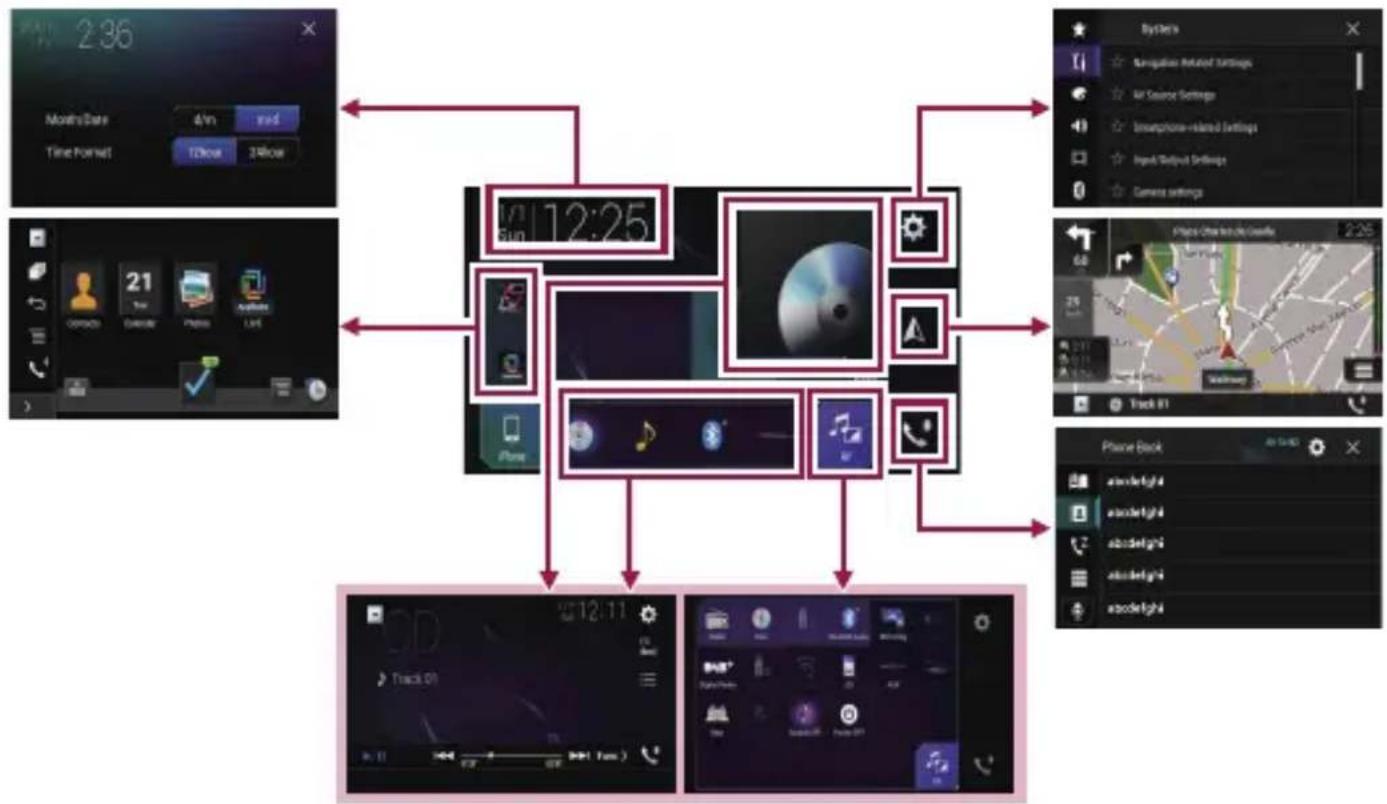

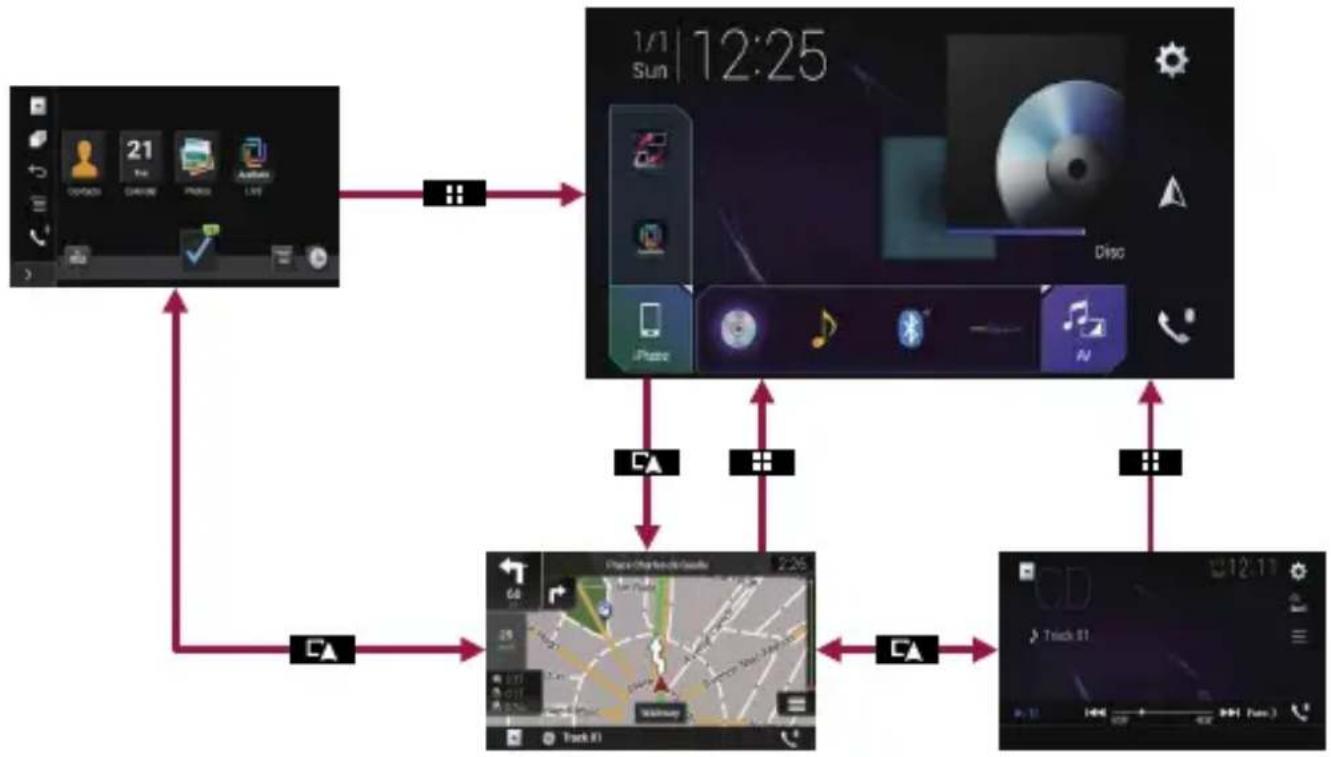

Changement d'écran à l'aide des touches physiques


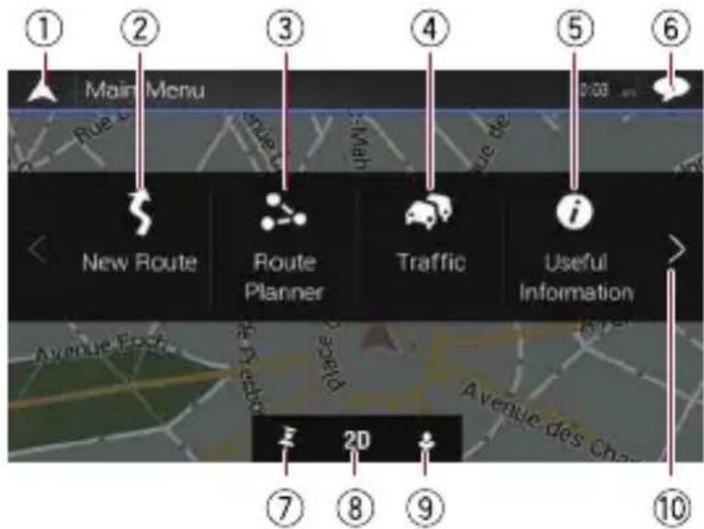

Comment utiliser les écrans du menu de navigation

Vous pouvez utiliser plusieurs fonctions, telles que le guidage d'itinéraire et les réglages connexes.

① Retourne à l'écran de Carte.
② Recherche votre destination à partir de l'adresse ou des coordonnées, ou recherche le lieu d'intérêt sélectionné, etc.
③ Crée votre itinéraire ou modifie l'itinéraire actuellement défini.
④ Affiche les informations sur le trafic.
⑤ Affiche des informations utiles pour assister votre conduite.
⑥ Affiche les notifications contenant des informations importantes.
⑦ Affiche l'emplacement que vous avez enregistré en tant que favori.
⑧ Bascule entre les modes de visualisation 2D, 3D et Orientation Nord 2D.

⑨ Affiche l'écran "Profils utilisateurs" dans lequel vous pouvez créer de nouveaux profils ou modifier des profils existants.
⑩ Affiche la page suivante du menu de navigation.
⑪ Affiche la page précédente du menu de navigation.
⑫ Configure les réglages relatifs à la navigation et vous permet d'accéder à l'écran "SyncTool".
⑬ Affiche les informations relatives à votre système de navigation (par exemple, les informations sur la version ou les licences).

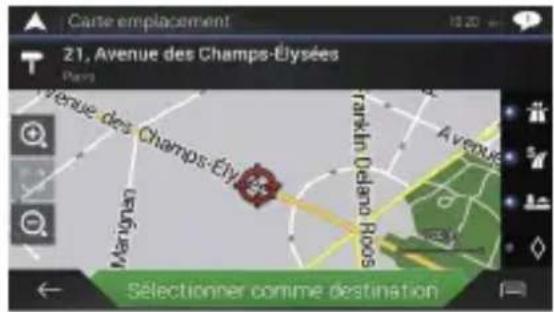

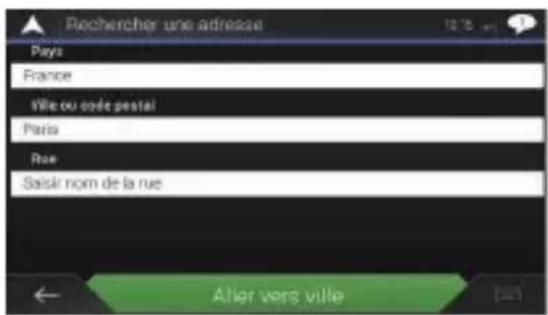

Recherche d'un emplacement à partir d'une adresse

1 Appuyez sur le bouton

L'écran de Carte apparaît.

2 Touchez pour afficher le menu de navigation sur l'écran de Carte.
3 Touchez [Nouvel itinéraire].
4 Touchez [Adresse].
5 Saisissez les informations pour l'emplacement que vous souhaitez définir comme destination.

Touchez l'élément en regard de chaque option pour afficher l'écran de saisie des caractères ou sélectionnez l'une des options. Après avoir affiné votre destination, l'emplacement recherché apparaît sur l'écran de Carte.

6 Touchez [Sélectionner comme destination].

Après une brève synthèse des paramètres de l'itinéraire, une carte affichant l'itinéraire entier apparaît. L'itinéraire est automatiquement calculé.

7 Touchez [Lancer navigation].

Votre système de navigation démarre le guidage de l'itinéraire.

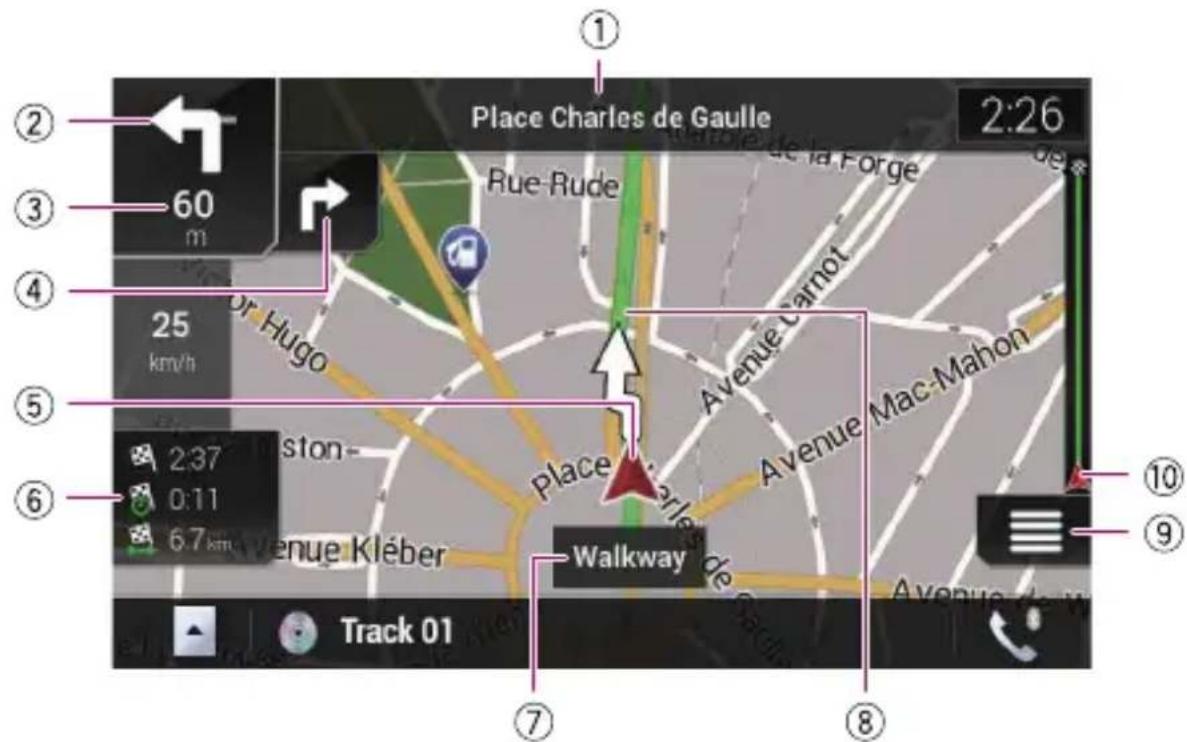

Comment utiliser la carte

La plupart des informations fournies par votre système de navigation sont visibles sur la carte. Il est nécessaire que vous vous familiarisiez avec l'affichage des informations sur la carte. Les informations suivantes indiquées par un astérisque (*) apparaissent uniquement lorsqu'un itinéraire est défini. Les informations AV s'affichent en bas de l'écran de Carte.

① Affiche le numéro et le nom de la rue à emprunter (ou point de guidage suivant).*
② Affiche le point de guidage suivant (manœuvre).*
③ Affiche la distance au point de guidage suivant (manœuvre).*
④ Affiche la manœuvre après la manœuvre suivante.*
⑤ Indique la position actuelle de votre véhicule.
⑥ Affiche les informations sur le temps et la distance de votre itinéraire.*

⑦ Affiche le nom de la rue (ou de la ville) dans laquelle se trouve le véhicule.
⑧ Indique l'itinéraire actuel.*
⑨ Affiche l'écran de Menu de navigation.
⑩ Indique la progression jusqu'à la destination finale.*

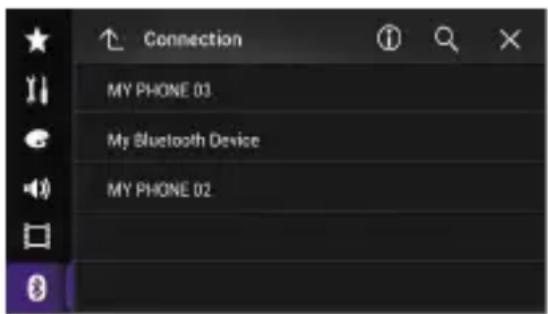

Appariement de vos périphériques Bluetooth®

Vous pouvez utiliser diverses fonctions (téléphonie main libre, audio Bluetooth, etc.) en connectant vos périphériques Bluetooth à ce système de navigation. Pour utiliser les fonctions, appariez les périphériques avec le système de navigation au préalable.

1 Activez la technologie sans fil Bluetooth sur vos périphériques.
2 Appuyez sur le bouton :: pour afficher l'écran de Menu principal.
3 Touchez puis L'écran "Bluetooth" apparaît.
4 Touchez [Connexion].
5 Touchez 📄. Le système recherche des périphériques Bluetooth en attente de connexion et affiche dans une liste les périphériques trouvés.

6 Touchez le nom du périphérique Bluetooth que vous souhaitez enregistrer.

Une fois le périphérique correctement enregistré, le système établit une connexion Bluetooth. Une fois la connexion établie, le nom du périphérique s'affiche dans la liste.

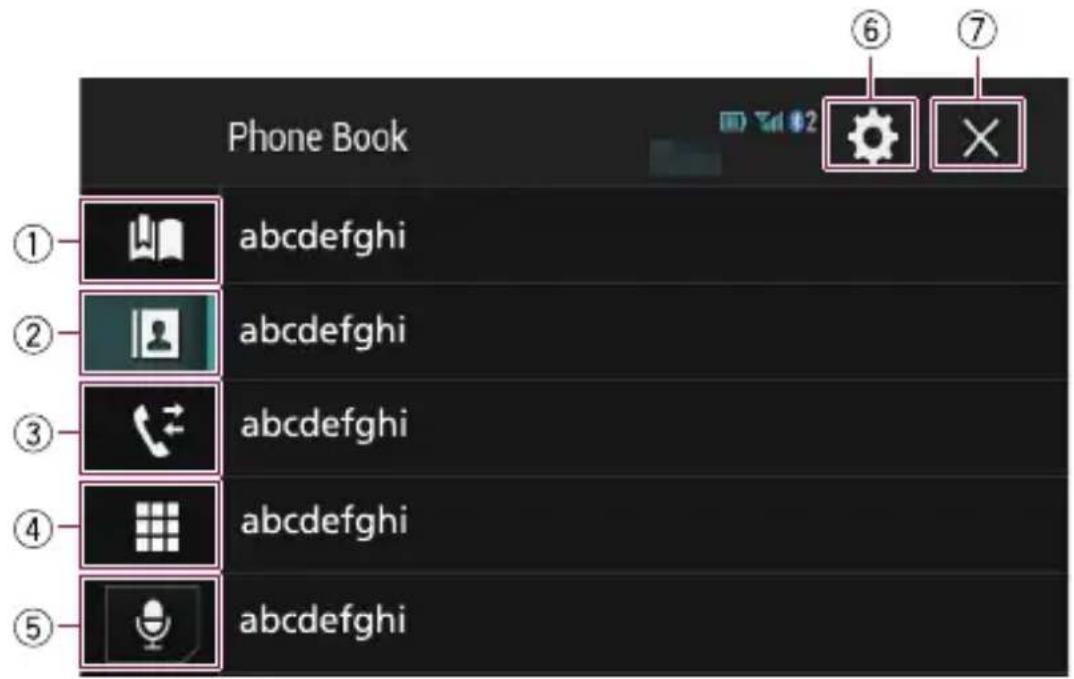

Utilisation de la téléphonie mains libres

Si votre téléphone portable intègre la technologie Bluetooth, ce système de navigation peut être relié sans fil à votre téléphone portable. À l'aide de la fonction mains libres, vous pouvez utiliser le système de navigation pour effectuer ou recevoir des appels. Vous pouvez également transférer l'annuaire de votre téléphone portable dans le système de navigation.

① Affiche l'écran de numérotation prédéfinie.
② Bascule vers la liste de l'annuaire.
③ Bascule vers les listes des appels en absence, reçus et effectués.
④ Change de mode pour entrer directement le numéro de téléphone.
⑤ Bascule vers la fonction de reconnaissance vocale.

⑥ Affiche l'écran de Paramètre.
⑦ Ferme l'écran.

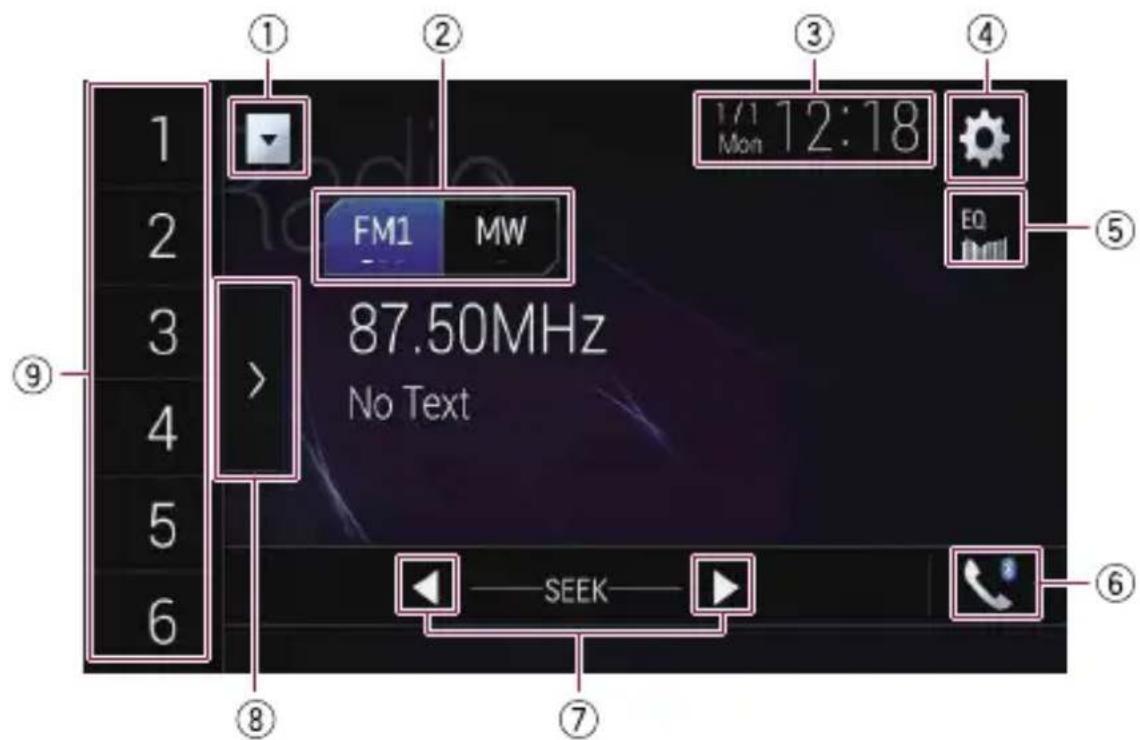

Utilisation de la radio

Vous pouvez écouter la radio au moyen du produit.

Une fois les canaux de radiodiffusion mémorisés, vous pouvez facilement rappeler les canaux préréglés depuis la mémoire, en touchant une seule touche.

① Affiche la liste de sources.
② Sélectionne une bande.
③ Affiche l'écran de Réglage de l'heure et de la date.
④ Affiche l'écran de Paramètre.
⑤ Rappelle des courbes d'égalisation.
⑥ Affiche l'écran de Menu téléphone.
⑦ Effectue la syntonisation manuelle ou la syntonisation automatique.

⑧ Affiche les canaux préréglés.
⑨ Rappelle de la mémoire le canal préréglé associé à une touche si vous touchez une fois la touche.

Enregistre la fréquence de radiodiffusion en cours sur une touche pour un rappel ultérieur si vous continuez de toucher la touche.
