PORT10VHFBT - Haut-parleur IBIZA SOUND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur amplifié portable avec batterie rechargeable
Marque	Ibiza Sound
Modèle	PORT10VHFBT
Dimensions (L x P x H)	340 x 285 x 470 mm
Poids net	9,26 kg
Alimentation	Adaptateur secteur DC 15V / 4A (inclus) ; batterie interne plomb-acide 12V / 4,5Ah
Autonomie batterie	Variable selon usage ; charge complète recommandée avant première utilisation (14h)
Bluetooth	Version standard, fréquence 2402-2480 MHz, puissance RF max -2,32 dBm, nom d'appairage « IBIZA-PORT »
Microphone VHF	Micro main sans fil 207,5 MHz (inclus) ; volume dédié et voyants RF/ALIM
Haut-parleurs	Boomer 10" (25 cm) + Tweeter à compression 1" (25 mm) ; impédance 4 Ω ; sensibilité 98 dB ±2 dB ; SPL max 107 dB ; bande passante 55 Hz - 20 kHz
Entrées	USB (exFAT/FAT32), carte SD (exFAT/FAT32), Line RCA (L/R), AUX 3,5 mm, MIC1/Guitar (jack 6,35 mm), MIC2 (jack 6,35 mm)
Sorties	Mix out RCA (L/R)
Réglages	Aigus, basses, volume micro filaire, écho, volume principal, volume micro VHF, volume Bluetooth, VOX (réduction musique en parlant)
Fonctions multimédia	Lecteur USB/SD (MP3, WMA, WAV) avec télécommande ; enregistrement micro sur USB/SD ; mode répétition, EQ (Normal, Pop, Rock, Jazz, Classique, Doux, Caisson)
Accessoires inclus	Micro main VHF, micro filaire, télécommande (pile CR2025 incluse), housse de protection, adaptateur secteur, guide de démarrage
Pièces détachées disponibles	Batterie de rechange réf. BAT-PORT4.5A ; micro main de rechange réf. PORTHAND12
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon propre et sec ; ne pas utiliser de produits agressifs
Consignes de sécurité	Usage intérieur uniquement ; ne pas exposer à l'eau, humidité extrême, températures <5°C ou >35°C ; ne pas obstruer les ouïes de ventilation
Normes et conformité	Directives DEEE, RoHS, EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU

FOIRE AUX QUESTIONS - PORT10VHFBT IBIZA SOUND

Comment jumeler mon téléphone en Bluetooth ?

Tournez la commande BT Volume (27) dans le sens horaire pour activer le Bluetooth. La LED BT clignote rapidement en bleu. Sur votre appareil, recherchez « IBIZA-PORT » dans la liste Bluetooth et connectez-vous. Une fois appairé, la LED devient bleu fixe. Utilisez le bouton MODE (5) pour basculer vers la source Bluetooth si nécessaire.

Que faire si l'enceinte ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur l'entrée DC (33) et sur une prise murale. Si la batterie est vide, laissez-la charger au moins 14 heures avant la première utilisation. Si le problème persiste, le fusible (32) a peut-être grillé ; remplacez-le par un fusible 250V / 6A identique.

Comment enregistrer avec le microphone ?

Insérez une clé USB ou une carte SD (format FAT32/exFAT). Appuyez sur le bouton RECORD (9) de l'enceinte ou de la télécommande. L'indicateur REC s'allume en orange. Seul le son des micros (VHF ou filaire) et de la guitare est enregistré. Appuyez à nouveau sur RECORD pour arrêter. Le fichier est stocké dans un dossier à la racine du support.

La télécommande ne fonctionne pas, pourquoi ?

La télécommande utilise une pile CR2025 (incluse). Vérifiez qu'elle est correctement installée et que la bande de protection a été retirée. Dirigez la télécommande vers le récepteur IR situé sur le panneau arrière. Notez qu'elle ne contrôle que le lecteur USB/SD, pas les autres sources.

Comment charger la batterie ?

Branchez l'adaptateur secteur fourni (15V / 4A) sur l'entrée DC (33) et sur une prise secteur. Le voyant de charge (30) s'allume en orange pendant la charge et devient vert une fois complètement chargée. Pour la première charge, laissez brancher 14 heures sans interruption. Rechargez après chaque utilisation pour éviter une décharge complète.

Puis-je utiliser une guitare avec cette enceinte ?

Oui, branchez votre guitare sur l'entrée MIC1/Guitar (17) via un câble jack 6,35 mm. Le volume se règle avec la commande MIC VOL (13). L'enceinte sert alors d'amplificateur pour guitare.

Le micro VHF ne se connecte pas, que faire ?

Assurez-vous que l'interrupteur VHF (25) est allumé (LED rouge allumée). Allumez le micro main. Vérifiez que la pile du micro est bonne. Le voyant RF (23) doit s'allumer vert clair lorsque l'appairage est réussi. Réglez le volume micro VHF (22) à un niveau audible.

Le volume est très faible, que faire ?

Vérifiez tous les réglages de volume : volume principal (15), volume du lecteur USB/SD (appui long sur Précédent/Suivant), volume micro (13 ou 22), volume Bluetooth (27). Si une commande est au minimum, aucun son ne sort. Augmentez également le volume de votre appareil source.

La clé USB n'est pas lue par l'enceinte

Formatez la clé USB en FAT32 ou exFAT. Les fichiers doivent être aux formats MP3, WMA ou WAV. Insérez-la fermement dans le port USB (1). Si la clé est de très grande capacité, elle peut ne pas être reconnue ; utilisez une capacité inférieure. Appuyez sur MODE (5) pour sélectionner la source USB.

Comment nettoyer l'enceinte ?

Débranchez d'abord l'enceinte du secteur. Utilisez un chiffon propre et sec pour essuyer la poussière et les saletés. N'utilisez jamais de produits nettoyants agressifs ou abrasifs. Évitez que du liquide pénètre à l'intérieur de l'appareil.

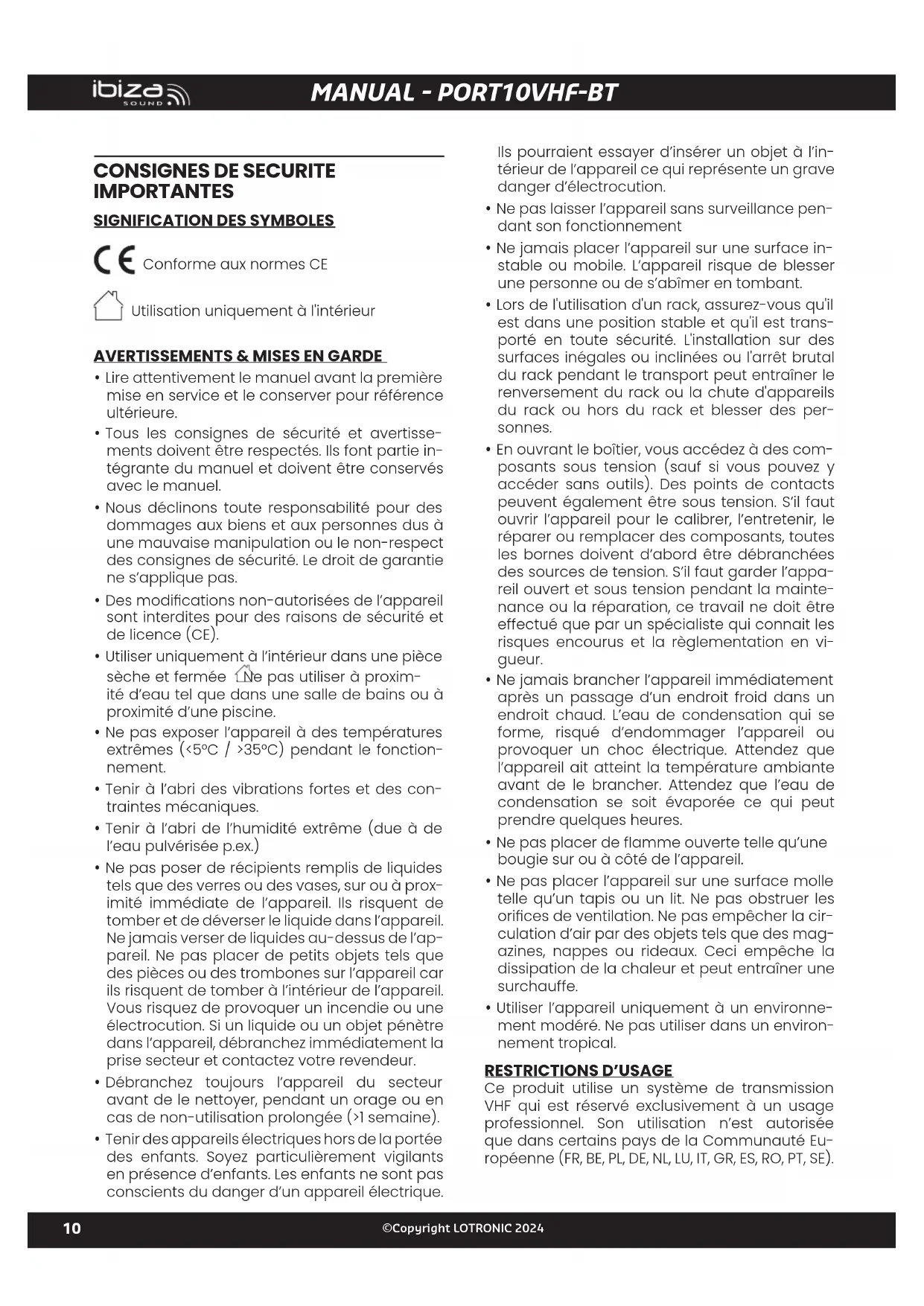

MODE D'EMPLOI PORT10VHFBT IBIZA SOUND

Utilisation uniquement à l'intérieur

AVERTISSEMENTS & MISES EN GARDE

• Lire attentivement le manuel avant la première mise en service et le conserver pour référence ultérieure.
• Tous les consignes de sécurité et avertissements doivent être respectés. Ils font partie intégrante du manuel et doivent être conservés avec le manuel.
• Nous déclinons toute responsabilité pour des dommages aux biens et aux personnes dus à une mauvaise manipulation ou le non-respect des consignes de sécurité. Le droit de garantie ne s'applique pas.
• Des modifications non-autorisées de l'appareil sont interdites pour des raisons de sécurité et de licence (CE).
• Utiliser uniquement à l'intérieur dans une pièce sèche et fermée. Ne pas utiliser à proximité d'eau tel que dans une salle de bains ou à proximité d'une piscine.
• Ne pas exposer l'appareil à des températures extrêmes (<5°C / >35°C) pendant le fonctionnement.
• Tenir à l'abri des vibrations fortes et des contraintes mécaniques.
• Tenir à l'abri de l'humidité extrême (due à de l'eau pulvérisée p.ex.)
• Ne pas poser de récipients remplis de liquides tels que des verres ou des vases, sur ou à proximité immédiate de l'appareil. Ils risquent de tomber et de déverser le liquide dans l'appareil. Ne jamais verser de liquides au-dessus de l'appareil. Ne pas placer de petits objets tels que des pièces ou des trombones sur l'appareil car ils risquent de tomber à l'intérieur de l'appareil. Vous risquez de provoquer un incendie ou une électrocution. Si un liquide ou un objet pénètre dans l'appareil, débranchez immédiatement la prise secteur et contactez votre revendeur.
• Débranchez toujours l'appareil du secteur avant de le nettoyer, pendant un orage ou en cas de non-utilisation prolongée (>1 semaine).
• Tenir des appareils électriques hors de la portée des enfants. Soyez particulièrement vigilants en présence d'enfants. Les enfants ne sont pas conscients du danger d'un appareil électrique.

Ils pourraient essayer d'insérer un objet à l'intérieur de l'appareil ce qui représente un grave danger d'électrocution.

• Ne pas laisser l'appareil sans surveillance pendant son fonctionnement
• Ne jamais placer l'appareil sur une surface instable ou mobile. L'appareil risque de blesser une personne ou de s'abîmer en tombant.
• Lors de l'utilisation d'un rack, assurez-vous qu'il est dans une position stable et qu'il est transporté en toute sécurité. L'installation sur des surfaces inégales ou inclinées ou l'arrêt brutal du rack pendant le transport peut entraîner le renversement du rack ou la chute d'appareils du rack ou hors du rack et blesser des personnes.
• En ouvrant le boîtier, vous accédez à des composants sous tension (sauf si vous pouvez y accéder sans outils). Des points de contacts peuvent également être sous tension. S'il faut ouvrir l'appareil pour le calibrer, l'entretenir, le réparer ou remplacer des composants, toutes les bornes doivent d'abord être débranchées des sources de tension. S'il faut garder l'appareil ouvert et sous tension pendant la maintenance ou la réparation, ce travail ne doit être effectué que par un spécialiste qui connaît les risques encourus et la règlementation en vigueur.
• Ne jamais brancher l'appareil immédiatement après un passage d'un endroit froid dans un endroit chaud. L'eau de condensation qui se forme, risqué d'endommager l'appareil ou provoquer un choc électrique. Attendez que l'appareil ait atteint la température ambiante avant de le brancher. Attendez que l'eau de condensation se soit évaporée ce qui peut prendre quelques heures.
• Ne pas placer de flamme ouverte telle qu'une bougie sur ou à côté de l'appareil.
• Ne pas placer l'appareil sur une surface molle telle qu'un tapis ou un lit. Ne pas obstruer les orifices de ventilation. Ne pas empêcher la circulation d'air par des objets tels que des magazines, nappes ou rideaux. Ceci empêche la dissipation de la chaleur et peut entraîner une surchauffe.
• Utiliser l'appareil uniquement à un environnement modéré. Ne pas utiliser dans un environnement tropical.

RESTRICTIONS D'USAGE

Ce produit utilise un système de transmission VHF qui est réservé exclusivement à un usage professionnel. Son utilisation n'est autorisée que dans certains pays de la Communauté Européenne (FR, BE, PL, DE, NL, LU, IT, GR, ES, RO, PT, SE).

POUR TOUS LES PAYS DE L'UE

Pour les produits dotés d'une sortie audio

Prévention de la perte d'audition ATTENTION : Une perte d'audition permanente peut se produire si les écouteurs ou le casque sont uti-

lisés à un volume élevé pendant des périodes prolongées.

Pour la France, les produits ont été testés pour répondre aux exigences de niveau de pression acoustique définies dans la norme NF EN 50332 L.5232-1 applicable.

REMARQUE : Pour éviter tout dommage auditif, n'écoutez pas à des niveaux de volume élevés pendant de longues périodes.

INFORMATIONS SUR LA DEEE

La directive relative aux déchets d'équipements électriques (DEEE), entrée en vigueur en tant que loi européenne le 14/02/2014, a entraîné un changement majeur dans le traitement des équipements électriques en fin de vie.

L'objectif de cette directive est, en

première priorité, la prévention des DEEE, et en outre, de promouvoir la réutilisation, le recyclage et d'autres formes de valorisation de ces déchets de manière à en réduire l'élimination.

Le logo DEEE apposé sur le produit ou sur sa boîte indique que la collecte des équipements électriques et électroniques consiste en une poubelle à roulettes barrée d'une croix, comme illustré ci-dessus.

Ce produit ne doit pas être éliminé ou mis en décharge avec les autres déchets ménagers. Vous êtes tenu de vous débarrasser de tous vos déchets d'équipements électroniques ou électriques en les transférant au point de collecte spécifié pour le recyclage de ces déchets dangereux. La collecte isolée et la récupération adéquate de vos déchets électroniques et électriques au moment de leur élimination nous permettront de contribuer à la conservation des ressources naturelles. En outre, pour connaître les points de collecte et de recyclage appropriés, veuillez contacter votre centre municipal local, le service d'élimination des déchets ménagers, le magasin où vous avez acheté l'équipement ou le fabricant de l'équipement.

CONFORMITÉ ROHS

Ce produit est conforme à la directive 2011/65/EU du Parlement européen et du Conseil du 8 juin 2011 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

POUR TOUS LES PRODUITS À L'EXCEPTION DE CEUX QUI FONCTIONNENT SANS FIL

LOTRONIC International déclare par la présente que cet équipement est conforme à la directive EMC 2014/30/EU et à la directive LVD 2014/35/EU. La déclaration de conformité peut être consultée dans la section support de notre site Web, accessible à partir de www.lotronic.net.

POUR TOUS LES PRODUITS AVEC FONCTION- NEMENT SANS FIL

LOTRONIC International déclare par la présente que cet équipement est conforme aux exigences principales et aux autres dispositions pertinentes de la directive 2014/53/UE. La déclaration de conformité peut être consultée dans la section support de notre site Web, accessible à partir de www.lotronic.net.

RECOMMENDATIONS POUR PILES/BATTERIES

Ce pictogramme indique que les piles et batteries usagées ne doivent pas être jetées avec les ordures ménagères, mais déposées dans des points de collecte séparés pour être recyclées.

Ne pas exposer les piles à une chaleur excessive (soleil, feu, etc.).

Lorsque llappareil n'est pas utilisé, retirez les piles afin d'éviter tout dommage causé par une fuite ou une corrosion des piles.

ATTENTION: Risque d'explosion si la batterie est mal placée. Remplacez-la uniquement par une pile de même type ou équivalente.

ATTENTION : N'avalez pas la pile. Risque de brûlures chimiques. Gardez les piles neuves et anciennes hors de portée des enfants.

Si le compartiment à piles ne se ferme pas correctement, arrêtez d'utiliser le produit et gardez-le hors de portée des enfants.

Si vous craignez que les piles aient été avalées ou introduites dans une autre partie du corps, contactez immédiatement un médecin.

CONTENU DE L'EMBALLAGE

• Enceinte
  • Micro main VHF (207.5MHz)
• Micro main filaire
  • Télécommande
  • Housse de protection
• Adaptateur secteur
  • Guide de démarrage express

APERÇU DU PRODUIT / PANNEAU ARRIÈRE

1. Entrée USB

Connectez un périphérique de stockage USB contenant des fichiers MP3 (format : exFat32).

2. Emplacement pour carte SD

Connectez une carte SD contenant des fichiers MP3 (format : exFat32).

3. Écran

Affiche des informations sur le mode actuel, la piste, les minuteries de piste, l'égaliseur, le numéro de piste sur le support, etc.

COMMANDES MULTIMEDIA

4. Suivant

Passez à la piste suivante du lecteur USB/SD. Appuyez longuement pour augmenter le vo- lume du lecteur USB/SD.

5. Mode

Sélectionnez la source d'entrée parmi Bluetooth (par défaut), USB, SD, Line (fonctionne uniquement sur les entrées actives).

Appuyez longuement pour accéder au menu. Utilisez Précédent/Suivant pour naviguer dans le menu.

Utilisez Play pour accéder à un menu.

Utilisez Mode pour quitter.

Menu principal: MUSIC - AUDIO INPUT - SET

MUSIC:

Répétition : Tous les titres, dossier, unique, aléatoire.

EQ : Normal, Pop, Rock&Roll, sir (jazz), classique, doux, caisson de basses.

Navigation dans les fichiers : parcourir les dossiers et les fichiers.

ENTREE AUDIO: changement de source.

SET:

Durée du rétro-éclairage (écran) : 0-240s.

Langue : CN, EN, FR, DE, ES.

Tools : Arrêt : 0-90min.

Touches sonores : ON/OFF.

Contrast : 0-20 (par défaut 10).

Firmware version : affiche la version.

Factory settings : réglages d'usine.

6. Précédent

Passer à la piste précédente du lecteur USB/SD. Appuyez longuement pour diminuer le volume du lecteur USB.

7. Indicateur REC

S'allume en orange pendant un enregistrement.

8. Indicateur de lecture

S'allume en bleu lorsque l'enceinte est allumée et pendant un enregistrement. Clignote en bleu pendant la lecture du lecteur USB/SD.

9. Bouton ENREGISTREMENT

Démarrez/arrêtez l'enregistrement des microphones lorsqu'un périphérique USB/SD est connecté. Appuyez longuement pour supprimer le fichier. Vous pouvez mettre en pause et reprendre un enregistrement à l'aide du bouton PLAY/PAUSE.

10. Lecture/Pause

Appuyez pour lire/mettre en pause/reprendre une piste du lecteur USB/SD.

REGLAGES DU SON

11. Contrôle des aigus

Ajustez le niveau des aigus.

12. Contrôle des basses

Ajustez le niveau des basses.

13. VOLUME DU MICRO

Ajustez le volume des entrées MIC filaires.

14. Contrôle de l'écho

Ajustez l'effet d'écho des microphones.

15. Contrôle du volume principal

Ajustez le volume global du lecteur USB/SD et des microphones VHF.

16. Commande vocale (VOX/VCV)

Bouton ON / OFF. Lorsqu'il est allumé, le volume de la musique diminue lorsque quelqu'un parle dans le microphone.

ENTREES/SORTIES

17. Entrée MIC1/Guitar

Entrée pour micro filaire 1 ou guitare : entrée jack mono 6,35 mm pour connecter un micro filaire ou une guitare.

18. Entrée MIC2

Entrée pour micro filaire 2 : prise d'entrée mono 6,35 mm pour un autre microphone filaire.

19. SORTIE MIX / SORTIE RCA

Connectez la sortie des canaux gauche et droit à l'entrée d'un mixeur, d'un amplificateur ou d'un deuxième haut-parleur.

20. ENTRÉE LIGNE / ENTRÉE RCA

Connectez-vous à un appareil audio externe via un câble audio RCA gauche et droit (non inclus).

21. Entrée AUX / Jack 3,5 mm

Connectez-vous à un appareil audio externe via un câble audio de 3,5 mm (non inclus).

SECTION SANS FIL

22. Contrôle du volume du micro VHF

Ajustez le volume du micro VHF de 207,5 MHz : (micro main inclus).

23. LED RF

S'allume en vert clair lorsqu'il est associé au microphone 207,5 MHz.

24. LED D'ALIMENTATION VHF

S'allume en rouge lorsque la fonction VHF est activée.

25. Interrupteur marche/arrêt VHF

Appuyez sur le bouton pour allumer/éteindre la fonction VHF sur le haut-parleur.

26. LED Bluetooth

La LED s'éteint lorsque la fonction BT est désactivée.

Bleu clignotant rapidement lorsqu'il est prêt à être associé.

S'allume en bleu fixe lorsqu'il est associé et n'est pas actif.

Bleu clignotant lent lors de la lecture.

27. Bluetooth marche/arrêt/contrôle du Volume

Tournez dans le sens des aiguilles d'une montre pour allumer et ajuster le volume du Bluetooth.

28. Bluetooth : Lecture/Pause

Appuyez sur ce bouton pour lire/mettre en pause la musique connectée en Bluetooth.

BRANCHEMENTS ELECTRIQUES

29. LED d'alimentation

S'allume en vert lorsque l'enceinte est allu-mée. S'allume en rouge lorsque la batterie est faible.

30. Indicateur LED de charge

S'allume en rouge lorsque la batterie doit être chargée. S'allume en orange lorsque la batterie est en charge. S'allume en vert lorsque la batterie est complètement chargée.

31. Interrupteur d'alimentation PRINCIPAL

Appuyez sur la position ON pour allumer le haut-parleur.

32. Compartiment à fusible

Contient un fusible 250V / 6A. Si le fusible est grillé, remplacez-le uniquement par un fusible du même type.

33. Entrée d'alimentation CC

Branchez l'adaptateur secteur fourni de 15V=4A.

ALIMENTATION ÉLECTRIQUE : FONCTIONNEMENT SUR BATTERIE ETSECTEUR

PREMIERE CHARGE

Avant la première utilisation du système, branchez l'adaptateur secteur fourni dans la fiche 15Vdc 4A et l'autre extrémité sur une prise murale appropriée. Assurez-vous que «l'INDICATEUR DE CHARGE» est allumé 14 heures en continu.

QUAND FAUT-IL RECHARGER LE PORT?

Chargez la batterie lorsque le voyant CHARGE (30) s'allume en rouge.

Chargez régulièrement la batterie après chaque utilisation, n'attendez pas qu'elle soit déchargée ! Insérez l'adaptateur secteur dans la prise DC (33) sur le panneau arrière et l'autre extrémité dans une prise murale appropriée.

Pendant le processus de charge, le voyant LED s'allume en orange. Il s'allume en vert lorsque la batterie est complètement chargée.

REMARQUE : Eteignez l'appareil après utilisation.

CONSIGNES IMPORTANTES CONCERNANT DES BATTERIES AU PLOMB-ACIDE

1. AVANT d'utiliser l'appareil pour la première fois, veuillez charger complètement la batterie sans aucune interruption.
2. Chargez régulièrement la batterie après chaque utilisation. N'attendez pas qu'elle soit déchargée !
3. NE laissez PAS la batterie se décharger complètement, sinon elle perdra 20 % de sa capacité, voire sera totalement endommagée ! Si la tension devient trop basse, les circuits internes ne sont plus alimentés et il deviendra impossible de recharger la batterie !
4. Si vous n'utilisez pas l'appareil pendant une période prolongée, il est recommandé de le charger une fois par mois.

La durée de vie de la batterie dépend du le respect de ces recommandations.

** LES BATTERIES NE SONT PAS COUVERTES PAR LA GARANTIE **

NOUS DECLINONS TOUTE RESPONSABI- LITE POUR DES DOMMAGES CAUSES PAR LE NON-RESPECT DE CES CONSIGNES.

TELECOMMANDE

INSTALLATION DES PILES DANS LA TELECOM- MANDE

La pile de la télécommande (CR2025) est incluse et en place, retirez simplement la bande de plastique pour que la télécommande fonctionne.

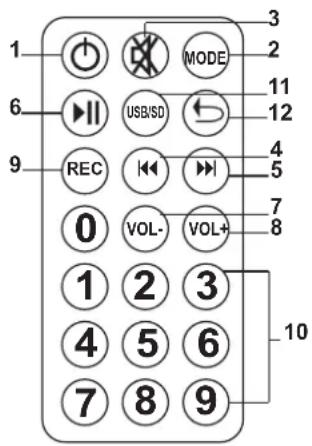

TELECOMMANDE DU LECTEUR USB/SD

Veuillez noter que la télécommande contrôle uniquement le lecteur multimédia, pas les autres sources d'entrée de l'appareil. Si le volume est réglé au minimum sur le lecteur multimédia, il n'y aura pas de sortie sonore, même si le contrôle du volume principal du haut-parleur est réglé au maximum.

1. M/A: Mise sous tension/arrêt du lecteur multimédia.
2. MODE: Appuyer jusqu'à ce que le mode de fonctionnement souhaité s'affiche.
3. MUTE: Mettre le volume à 0 ou reprendre.
4. ◀: retour à la piste précédente.
5. : Passer à la piste suivante.
6. ▶|| Play/pause: Appuyez pour lire/mettre en pause/reprendre une piste du lecteur USB/SD.
7. VOL-: Réduit le volume du lecteur multimédia
8. VOL+ : Augmente le volume du lecteur USB/SD
9. REC : Appuyez pour démarrer/arrêter l'enregistrement lorsqu'un périphérique USB/SD est connecté.
10. Touches numériques : utilisées pour sélectionner la piste souhaitée
11. Bouton de sélection USB/SD : Appuyez pour sélectionner l'une des deux sources d'entrée si les deux appareils sont insérés
12. RÉPÉTITION : Appuyez pour changer le mode de répétition : une, toutes les pistes, pas de répétition.

UTILISATION DE VOTRE PORT

JUMELAGE BLUETOOTH

1. Activez le Bluetooth sur le haut-parleur en tournant dans le sens des aiguilles d'une montre la commande BT Volume (27).
2. La LED BT clignote rapidement en bleu lors-qu'elle est prête à être couplée.
3. Recherchez sur votre appareil BT « IBIZA-PORT » dans la liste des appareils et connectez-vous au haut-parleur.
4. La LED BT s'allume en bleu fixe lorsqu'elle est couplée et sans lecture. Vous êtes prêt à jouer votre musique.
5. Une fois connecté en BT avec un appareil, vous pouvez utiliser le bouton MODE pour passer de Line à RCA à BT. Le bouton MODE ne fonctionne qu'entre les sources actives et connectées.
6. Vous pouvez lire/mettre en pause la musique sur le haut-parleur lui-même à l'aide du petit bouton Play/Pause du BT (28).
7. Nous vous suggérons de mettre le volume de l'appareil jumelé au maximum et ajustez-le sur l'enceinte elle-même.

LECTEUR USB/SD

Insérez une clé USB (1) ou une carte SD (2) dans l'entrée correspondante.

La clé USB doit être formatée en exFat ou FAT32 pour être reconnue. Certains stockages de grande capacité peuvent ne pas fonctionner sur le haut-parleur. Utilisez un stockage de capacité inférieure.

L'appareil passera automatiquement sur le lecteur USB/SD lors de la reconnaissance d'un appareil et commencera la lecture.

Vous pouvez basculer entre les appareils connectés et les entrées via le bouton MODE (5)

Sélectionnez un titre via les touches ◀ ou ▶ de l'enceinte ou de la télécommande et appuyez sur ▶ II (4) pour mettre en pause ou reprendre la lecture.

Pour régler le volume du haut-parleur USB/SD, il existe 2 volumes distincts :

• Volume principal du haut-parleur.
• Volume USB/SD du lecteur

(vous pouvez l'augmenter et le diminuer sur l'enceinte avec les boutons Précédent/Suivant ou avec la télécommande).

CONNEXION ENTREE/SORTIE LIGNE (RCA)

Insérez une fiche RCA dans les prises LINE IN (20). Si LINE n'est pas affiché par défaut, appuyez sur le bouton MODE (5) jusqu'à ce que LINE s'affiche. Réglez le contrôle du volume (15) de la source ligne.

Vous pouvez connecter n'importe quel appareil RCA à cette entrée RCA (table de mixage, amplificateur, une autre enceinte active, un téléviseur, etc.).

CONNEXIONS AUX IN (JACK3.5mm)

Connectez n'importe quel appareil doté d'un câble jack 3,5mm, comme un ordinateur, un smartphone ou une tablette pour lire votre contenu sur le PORT.

Si LINE/AUX n'est pas affiché par défaut, appuyez sur le bouton MODE (5) jusqu'à ce que LINE s'affiche..

JACK 6.35 : CONNEXION MICRO/GUITARE

Connectez des microphones filaires sur l'entrée Jack 6,35mm (17 ou 18) pour chanter ou parler, ou une guitare dans le MIC1 (17) pour jouer de votre guitare en utilisant le PORT comme amplificateur.

Le volume des microphones filaires et de la guitare doit être réglée avec le contrôle de volume MIC dédié (13).

MICROPHONE VHF

L'enceinte est fournie avec un microphone à main sans fil (207,5 MHz).

Appuyez sur le bouton d'alimentation VHF (25) pour activer la fonction microphone sans fil.

Allumez le micro main.

Réglez le volume souhaité sur l'enceinte via le contrôle de volume dédié (22). Si l'une des commandes de volume est réglée au minimum, aucun son n'est émis.

ACCOMPAGNEMENT VOCAL

Si vous souhaitez chanter sur la musique, activez la fonction micro sans fil (25) et l'interrupteur du microphone sans fil ou insérez un microphone filaire dans l'entrée micro (17 ou 18). Réglez le volume du micro filaire via la commande MIC VOL (13). Réglez le volume du micro sans fil via le bouton (22).

Lorsque la fonction VOX est activée, le niveau de musique diminuera lorsque quelqu'un parlera dans l'un des microphones. Le niveau de musique devient normal lorsque l'utilisateur arrête de parler dans le microphone.

Pour activer cette fonction, allumez l'interrupteur VCV (16). Si vous souhaitez désactiver cette fonction, réglez cet interrupteur en position off.

FONCTION D'ENREGISTREMENT (REC)

Veuillez noter que SEUL LE SON DU(des) MICROPHONE(S) (micro sans fil, micro(s) filaire(s) connecté(s) et/ou guitare) peut être enregistré. Vous ne pouvez enregistrer que sur un périphérique USB ou SD.

Pour démarrer la fonction d'enregistrement, appuyez sur le bouton RECORD (9) du haut-parleur ou sur le bouton RECORD de la télécommande. L'indicateur PLAY s'éteindra et l'indicateur REC s'allumera en orange.

Un fichier est créé sur votre clé USB ou carte SD (dans un dossier spécifique à la racine du péri-

phérique USB/SD).

Pour arrêter l'enregistrement, appuyez à nouveau sur le bouton RECORD. Le témoin REC s'éteint et le témoin PLAY s'allume en bleu.

Pour écouter votre enregistrement, sélectionnez le morceau sur la carte SD ou la clé USB.

Notez que vous ne pouvez pas utiliser le même périphérique USB/SD pour la lecture et l'enregistrement.

CONTROLES DE VOLUME

Chaque section d'entrée possède ses propres commandes de volume (lecteur multimédia, micros filaires, micro sans fil) qui doivent être réglées à l'arrière des enceintes, à l'exception du lecteur multimédia qui peut être réglé avec la télécommande.

Si ces commandes sont réglées au minimum, il n'y aura pas de sortie sonore, même si la commande de volume principal est réglée au maximum..

Par conséquent, il faut régler le contrôle principal sur un niveau raisonnable et régler le volume des entrées individuelles via leurs contrôles de volume respectifs.

ENTRETIEN

Avant de nettoyer l'appareil, débranchez-le du secteur. N'utilisez pas de produits de nettoyage agressifs. Utilisez un chiffon propre pour essuyer toute poussière ou saleté du produit. Nous ne sommes pas responsables des dommages résultant d'une mauvaise manipulation, d'une mauvaise utilisation ou de l'usure. Sous réserve de modifications techniques.

CARACTERISTIQUES TECHNIQUES

Boomer 10"/25cm

Tweeter....1"/25mm à compression

Sensibilité 98dB±2dB

SPL max. 107dB

Impédance....4 Ohms

Bande passante....55-20.000Hz

Batterie intégrée .....12V/4.5Ah PLOMB-ACIDE

Réf. batt de rempl. .....BAT-PORT4.5A - 15-6010

Format USB ....FAT32

Format accepté......mp3, .wma, .wav

Fréq. Bluetooth 2402-2480MHz

Puissance RF max. BT....-2.32dBm

Fréq.VHF micro main.....207.5MHz

Micro main rempl. .....PORTHAND12- 15-6005D

Pile dans la télécommande......CR2025

Alimentation DC 15V=4A

Dimensions de l'enceinte......340x285x470mm

Poids net....9.26kg

L'enceinte ne s'allume pas

- La batterie est vide et l'adaptateur secteur n'est pas correctement inséré.

BATTERIE

La LED reste rouge

- Vérifiez que le connecteur secteur est correctement inséré.

Après des heures de charge, la batterie est en- core faible

- Une batterie trop vieille ou qui n'a pas été chargée conformément aux avertissements relatifs à la batterie peut s'avérer impossible à charger. Il faut installer une nouvelle batterie.

SON

Pas de son à la mise sous tension

- Connectez un appareil à l'enceinte (USB/SD, prise AUX IN 3,5 mm, RCA) et assurez-vous qu'il joue.

- Vérifiez les différents boutons de volume de l'enceinte et le volume de l'appareil source connecté.

Le volume est très faible

• Vérifiez les différents boutons de volume de l'enceinte et le volume de l'appareil source connecté.
• Si vous utilisez un périphérique USB/SD, vérifiez également le volume du lecteur interne à l'aide du bouton Suivant (appui long).

LECTEUR USB/SD

La clé USB/carte SD ne lit aucune musique

• Vérifiez que le périphérique USB est formaté en exFAT/FAT32.
• Vérifiez que le périphérique USB/SD est correctement inséré.
• Vérifiez le volume principal (15) et le volume du lecteur MP3 (4 - appui long).
• L'entrée USB ne fonctionne pas pour connecter un autre appareil avec l'USB (comme un ordinateur), pour écouter de la musique avec l'USB veuillez insérer une clé USB.

BLUETOOTH

Le jumelage ne fonctionne pas

- Approchez-vous de l'enceinte avec l'appareil que vous souhaitez jumeler.

L'appareil BT ne trouve pas le PORT

• Vérifiez la fonction BT de votre appareil.
- Vérifiez qu'aucun autre appareil n'est actuellement connecté à l'enceinte.

MICROPHONE

Le microphone ne se connecte pas

• Vérifiez que la fonction VHF est activée sur le haut-parleur.
  • Vérifiez que le microphone est allumé.
• Changez la pile actuelle du microphone.

TELECOMMANDE

Ne fonctionne pas

• Vérifiez la pile de la télécommande (CR2025)
- Essayez de viser directement le récepteur IR positionné sur le panneau arrière de l'enceinte.
- Notez que la télécommande ne contrôle que le lecteur USB/SD

ACCESSOIRES MANQUANTS

Certains accessoires manquent

• Vérifiez toutes les ouvertures du carton, certains éléments sont placés dans la mousse en haut et en bas du produit/carton.
• Veiller à vider complètement le carton de tous les composants, mousse et protection.

ZEICHENERKLÄRUNG

29. LED de alimentare

Téléchargez le manuel dans les autres langues

CE

UK CA
