BEDIENUNGSANLEITUNG PORT10VHFBT IBIZA SOUND

Entspricht den Anforderungen der europäischen Normen

Das Produkt ist nur für den Innenbereich bestimmt

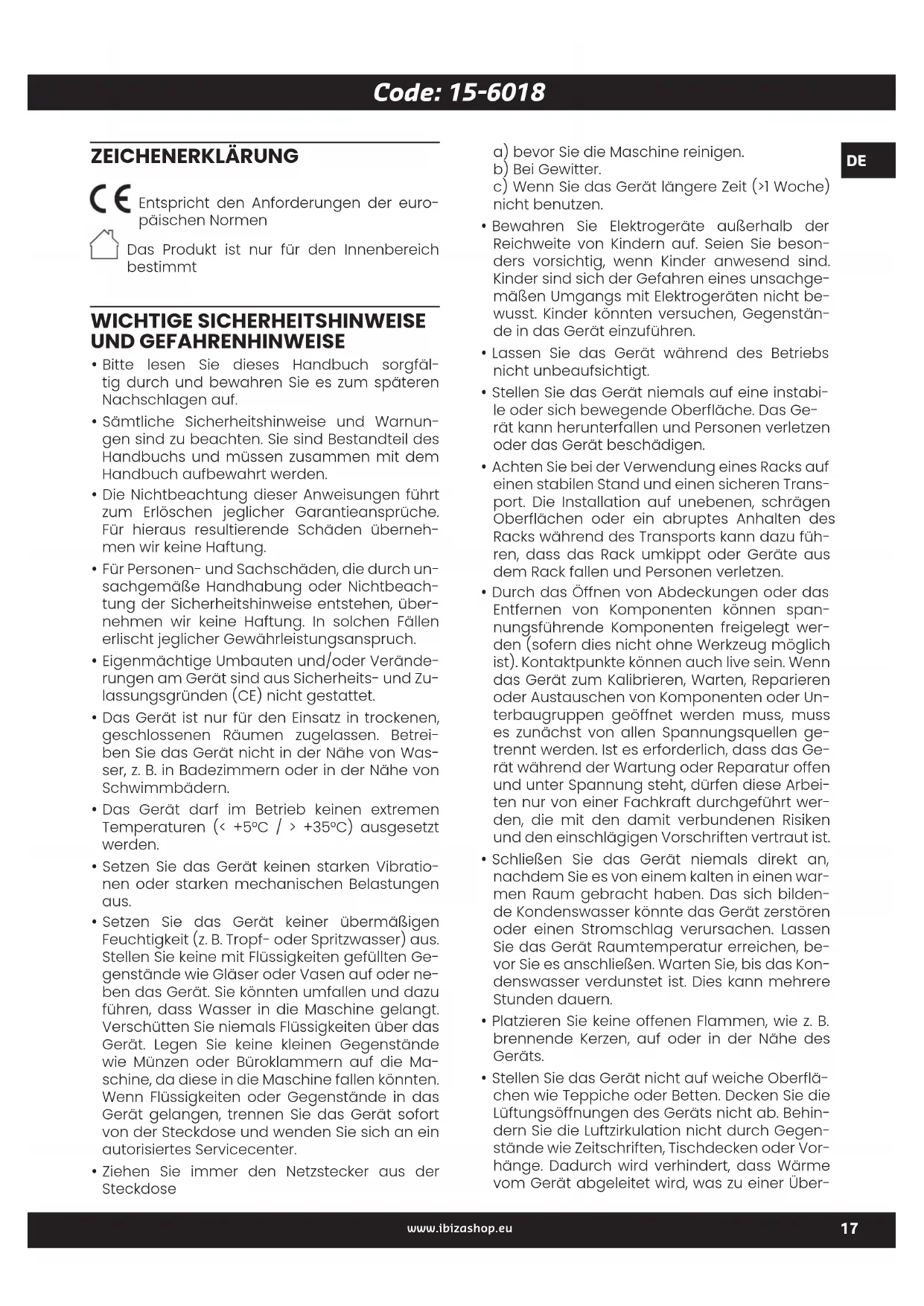

WICHTIGE SICHERHEITSHINWEISE UND GEFAHRENHINWEISE

• Bitte lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.
• Sämtliche Sicherheitshinweise und Warnungen sind zu beachten. Sie sind Bestandteil des Handbuchs und müssen zusammen mit dem Handbuch aufbewahrt werden.
• Die Nichtbeachtung dieser Anweisungen führt zum Erlöschen jeglicher Garantieansprüche. Für hieraus resultierende Schäden übernehmen wir keine Haftung.
• Für Personen- und Sachschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernehmen wir keine Haftung. In solchen Fällen erlischt jeglicher Gewährleistungsanspruch.
• Eigenmächtige Umbauten und/oder Veränderungen am Gerät sind aus Sicherheits- und Zulassungsgründen (CE) nicht gestattet.
• Das Gerät ist nur für den Einsatz in trockenen, geschlossenen Räumen zugelassen. Betreiben Sie das Gerät nicht in der Nähe von Wasser, z. B. in Badezimmern oder in der Nähe von Schwimmbädern.
• Das Gerät darf im Betrieb keinen extremen Temperaturen (< +5°C / > +35°C) ausgesetzt werden.
• Setzen Sie das Gerät keinen starken Vibrationen oder starken mechanischen Belastungen aus.
• Setzen Sie das Gerät keiner übermäßigen Feuchtigkeit (z. B. Tropf- oder Spritzwasser) aus. Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände wie Gläser oder Vasen auf oder neben das Gerät. Sie könnten umfallen und dazu führen, dass Wasser in die Maschine gelangt. Verschütten Sie niemals Flüssigkeiten über das Gerät. Legen Sie keine kleinen Gegenstände wie Münzen oder Büroklammern auf die Maschine, da diese in die Maschine fallen könnten. Wenn Flüssigkeiten oder Gegenstände in das Gerät gelangen, trennen Sie das Gerät sofort von der Steckdose und wenden Sie sich an ein autorisiertes Servicecenter.
• Ziehen Sie immer den Netzstecker aus der Steckdose

a) bevor Sie die Maschine reinigen.
b) Bei Gewitter.
c) Wenn Sie das Gerät längere Zeit (>1 Woche) nicht benutzen.

• Bewahren Sie Elektrogeräte außerhalb der Reichweite von Kindern auf. Seien Sie besonders vorsichtig, wenn Kinder anwesend sind. Kinder sind sich der Gefahren eines unsachgemäßen Umgangs mit Elektrogeräten nicht bewusst. Kinder könnten versuchen, Gegenstände in das Gerät einzuführen.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Stellen Sie das Gerät niemals auf eine instabile oder sich bewegende Oberfläche. Das Gerät kann herunterfallen und Personen verletzen oder das Gerät beschädigen.
• Achten Sie bei der Verwendung eines Racks auf einen stabilen Stand und einen sicheren Transport. Die Installation auf unebenen, schrägen Oberflächen oder ein abruptes Anhalten des Racks während des Transports kann dazu führen, dass das Rack umkippt oder Geräte aus dem Rack fallen und Personen verletzen.
• Durch das Öffnen von Abdeckungen oder das Entfernen von Komponenten können spannungsführende Komponenten freigelegt werden (sofern dies nicht ohne Werkzeug möglich ist). Kontaktpunkte können auch live sein. Wenn das Gerät zum Kalibrieren, Warten, Reparieren oder Austauschen von Komponenten oder Unterbaugruppen geöffnet werden muss, muss es zunächst von allen Spannungsquellen getrennt werden. Ist es erforderlich, dass das Gerät während der Wartung oder Reparatur offen und unter Spannung steht, dürfen diese Arbeiten nur von einer Fachkraft durchgeführt werden, die mit den damit verbundenen Risiken und den einschlägigen Vorschriften vertraut ist.
• Schließen Sie das Gerät niemals direkt an, nachdem Sie es von einem kalten in einen warmen Raum gebracht haben. Das sich bildende Kondenswasser könnte das Gerät zerstören oder einen Stromschlag verursachen. Lassen Sie das Gerät Raumtemperatur erreichen, bevor Sie es anschließen. Warten Sie, bis das Kondenswasser verdunstet ist. Dies kann mehrere Stunden dauern.
• Platzieren Sie keine offenen Flammen, wie z. B. brennende Kerzen, auf oder in der Nähe des Geräts.
• Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche oder Betten. Decken Sie die Lüftungsöffnungen des Geräts nicht ab. Behindern Sie die Luftzirkulation nicht durch Gegenstände wie Zeitschriften, Tischdecken oder Vorhänge. Dadurch wird verhindert, dass Wärme vom Gerät abgeleitet wird, was zu einer Über-

hitzung führen kann.

- Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischen Umgebungen.

NUTZUNGSBESCHRÄNKUNGEN

Dieses Produkt verwendet ein VHF-Übertragungssystem, das nur für den professionellen Gebrauch bestimmt ist.

Es darf nur in einigen Ländern der Europäischen Union verwendet werden (FR, BE, PL, DE, NL, LU, IT, GR, ES, RO, PT, SE).

FÜR ALLE EU-LÄNDER

Für Produkte mit Tonausgabe

Hörverlust vorbeugen

VORSICHT: Wenn Ohrhörer oder Kopfhörer über einen längeren Zeitraum bei hoher Lautstärke verwendet werden, kann es zu dauerhaftem Hörverlust kommen.

Für Frankreich wurden die Produkte auf Einhaltung der Schalldruckpegelanforderungen der geltenden Norm NF EN 50332 L.5232-1 getestet.

HINWEIS: Um mögliche Hörschäden zu vermeiden, hören Sie nicht über einen längeren Zeitraum mit hoher Lautstärke.

WEEE-HINWEIS

Die Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE), die am 14.02.2014 als europäisches Gesetz in Kraft trat, hat zu einer wesentlichen Änderung im Umgang mit Elektrogeräten am Ende ihrer Lebensdauer geführt.

Das Hauptziel dieser Richtlinie be-

steht darin, die Verschwendung von Elektro- und Elektronikgeräten (WEEE) zu verhindern und die Wiederverwendung, das Recycling und andere Formen der Verwertung dieser Abfälle zu fördern, um deren Entsorgung zu reduzieren.

Das WEEE-Logo auf dem Produkt oder seiner Verpackung, das auf die Sammlung elektrischer und elektronischer Geräte hinweist, besteht aus der durchgestrichenen Mülltonne auf Rädern, wie nebenstehend dargestellt.

Dieses Produkt darf nicht mit Ihrem anderen Hausmüll entsorgt werden. Es liegt in Ihrer Verantwortung, Ihre Elektro- und Elektronikaltgeräte an einer dafür vorgesehenen Sammelstelle zum Recycling zu entsorgen, um zur Schonung natürlicher Ressourcen beizutragen. Um mehr über die richtigen Recycling- und Sammelstellen zu erfahren, wenden Sie sich bitte an Ihre örtliche Behörde, Ihren Hausmüllentsorgungsdienst oder das Geschäft, in dem Sie das Produkt gekauft haben.

ROHS-KONFORMITÄT

Dieses Produkt entspricht der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

FÜR ALLE PRODUKTE AUSSER SOLCHEN MIT KABELLOSEM BETRIEB

LOTRONIC International erklärt hiermit, dass dieses Gerät der EMV-Richtlinie 2014/30/EU und der LVD-Richtlinie 2014/35/EU entspricht. Die Konformitätserklärung kann im Support-Bereich unserer Website eingesehen werden, die über www.lotronic.net zugänglich ist.

FÜR ALLE PRODUKTE MIT KABELLOSEM

BETRIEB

LOTRONIC International erklärt hiermit, dass dieses Gerät den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU entspricht. Die Konformitätserklärung kann im Support-Bereich unserer Website eingesehen werden, die über www.lotronic.net zugänglich ist.

EMPFEHLUNGEN FÜR BATTERIEN

Dieses Symbol weist darauf hin, dass gebrauchte Batterien nicht im Hausmüll entsorgt werden dürfen, sondern gemäß

den örtlichen Vorschriften ordnungsgemäß entsorgt werden müssen.

Batterien sollten keiner übermäßigen Hitze wie Sonneneinstrahlung, Feuer oder Ähnlichem ausgesetzt werden.

Wenn die internen Batterien nicht verwendet werden sollen, entfernen Sie sie, um Schäden durch Auslaufen der Batterie oder Korrosion zu vermeiden.

WARNUNG: Explosionsgefahr, wenn die Batterie falsch ausgetauscht wird. Ersetzen Sie sie nur durch denselben Typ.

WARNUNG: Batterie nicht verschlucken. Ver- ätzungsgefahr! Bewahren Sie neue und ge- brauchte Batterien außerhalb der Reichweite von Kindern auf.

Wenn das Batteriefach nicht richtig schließt, verwenden Sie das Produkt nicht mehr und bewahren Sie es außerhalb der Reichweite von Kindern auf.

Wenn Sie Zweifel haben, ob die Batterien verschluckt oder in eine andere Körperstelle gelangt sind, konsultieren Sie sofort einen Arzt.

INHALT DER BOX

• Lautsprecherbox
  • VHF-Handmikrofon (207,5 MHz)
  • Kabelgebundenes Handmikrofon
• Fernbedienung
• Schutzhülle
• Netzteil
• Schnellstartanleitung

PRODUKTÜBERSICHT / RÜCKSEITE

1. USB-Eingang

Schließen Sie ein USB-Speichergerät an, das MP3-Dateien enthält (Format: exFat32).

2. SD-Kartensteckplatz

Schließen Sie eine SD-Karte an, die MP3-Da-teien enthält (Format: exFat32).

3. Display

Zeigt Informationen über den aktuellen Modus, den Titel, die Titel-Timer, den Equalizer, die Anzahl der Titel auf dem Träger usw. an.

MULTIMEDIA BEDIENELEMENTE

4. Weiter

Springen Sie zum nächsten Titel des USB-/SD-Players. Lange drücken, um die Lautstärke des USB-/SD-Players zu erhöhen.

5. Modus

Wählen Sie die Eingangsquelle unter Bluetooth (Standard), USB, SD, Line (funktioniert nur zwischen aktiven Eingängen).

Lange drücken, um das Menü aufzurufen.

Verwenden Sie Zurück/Weiter, um durch das Menü zu navigieren.

Verwenden Sie Play, um ein Menü aufzurufen.

Verwenden Sie zum Beenden den Modus. Hauptmenü: MUSIK - AUDIO-EINGANG - EINSTELLEN

MUSIK:

Zyklischer Modus: Alle, Ordner, Einzeln, Zufall. EQ-Modus: Normal, Popular, Rock&Roll, Sir (Jazz), Klassik, Soft, Subwoofer.

Durchsuchen von Dateien: Durchsuchen Sie Ordner und Dateien.

AUDIO-EINGANG: Ändern Sie die Eingangsquelle.

SET:

Dauer der Hintergrundbeleuchtung (Display): 0–240 Sek.

Sprache: CN, EN, FR, DE, ES.

Tools: Ausschalten: 0-90 Min.

Tastentöne: EIN/AUS.

Kontrast: 0-20 (Standard ist 10).

Firmware-Version: Zeigt die Version an.

Werkseinstellungen: Auf Standard zurücksetzen.

6. Zurück

Springen Sie zum vorherigen Titel des USB-/SD-Players. Lange drücken, um die Lautstärke des USB-Players zu verringern.

7. REC-Anzeige

Leuchtet während einer Aufnahme orange.

8. PLAY-Anzeige

Leuchtet blau, wenn der Lautsprecher eingeschaltet ist und während einer Aufnahme. Blinkt blau während der Wiedergabe des USB-/SD-Players.

9. REC-Taste

Starten/Stoppen der Aufnahme der Mikrofone, wenn ein USB-/SD-Gerät angeschlossen ist. Lange drücken, um die Datei zu löschen. Sie können eine Aufnahme mit der PLAY/PAU-SE-Taste anhalten und fortsetzen.

10. Wiedergabe/Pause

Drücken Sie diese Taste, um einen Titel des USB-/SD-Players abzuspielen/anzuhalten/fortzusetzen.

TONSTEUERUNG

11. Höhenregler

Passen Sie den Höhenpegel an.

12. Basssteuerung

Passen Sie den Basspegel an.

13. MIC-LAUTSTÄRKE

Passen Sie die Lautstärke der kabelgebundenen MIC-Eingänge an.

14. Echo-Regler

Stellen Sie den Echoeffekt der Mikrofone ein.

15. Master-Lautstärkeregler

Passen Sie die Gesamtlautstärke des USB/SD-Players und der VHF-Mikrofone an.

16. Sprachsteuerung (vox/vcv)

Ein / Aus Schalter. Wenn sie eingeschaltet ist, verringert sich die Lautstärke der Musik, wenn jemand in das Mikrofon spricht.

EIN-/AUSGÄNGE

17. MIC1/GITARRENEINGANG

Eingang für Kabel-Mikrofon 1 oder Gitarre: 6,35-mm-Mono-Eingangsbuchse zum Anschluss eines kabelgebundenen Mikrofons oder einer Gitarre.

18. MIC2-EINGANG

Eingang für kabelgebundenes Mikrofon 2 : 6,35-mm-Mono-Eingangsbuchse für ein weiteres kabelgebundenes Mikrofon.

19. MIX OUT / RCA OUT

Verbinden Sie den linken und rechten Kanalausgang mit dem Eingang eines Mischpults, Verstärkers oder zweiten Lautsprechers.

20. LINE IN / RCA IN

Schließen Sie ein externes Audiogerät über ein linkes und rechtes RCA-Audiokabel an (nicht im Lieferumfang enthalten).

21. AUX IN / 3,5-mm-Buchse

Stellen Sie über ein 3,5-mm-Audiokabel (nicht im Lieferumfang enthalten) eine Verbindung zu einem externen Audiogerät her.

FUNK-BEDIENFELD

22. VHF Mikrofon Lautstärkeregler

Stellen Sie die Lautstärke des 207,5MHz Funk-Mikrofons ein: (Handmikrofon im Lieferumfang enthalten).

23. RF LED

Leuchtet hellgrün, wenn es mit dem 207,5MHz-Mikrofon gekoppelt ist.

24. VHF-POWER-LED

Leuchtet rot, wenn die VHF-Funktion eingeschaltet ist.

25. VHF-EIN/AUS-Schalter

Drücken Sie die Taste, um die VHF-Funktion am Lautsprecher ein-/auszuschalten.

26. Bluetooth-LED

Die LED erlischt, wenn die BT-Funktion ausgeschaltet ist.

Schnelles blaues Blinken, wenn das Gerät zur Kopplung bereit ist.

Leuchtet dauerhaft blau, wenn es gekoppelt ist, aber nicht aktiv ist.

Langsames blaues Blinken, wenn es aktiv ist.

27. Bluetooth EIN/AUS/Lautstärkeregelung

Zum Einschalten im Uhrzeigersinn drehen, um die Lautstärke des Bluetooth einzustellen.

28. Bluetooth: Wiedergabe/Pause

Drücken Sie diese Taste, um die über Bluetooth verbundene Musik abzuspielen/anzuhalten.

ELEKTRISCHE ANSCHLÜSSE

29. Betriebs-LED

Leuchtet grün, wenn der Lautsprecher eingeschaltet ist. Leuchtet rot, wenn die Batterie schwach ist.

30. Lade-LED-Anzeige

Leuchtet rot, wenn der Akku aufgeladen werden muss. Leuchtet orange, wenn der Akku geladen wird. Leuchtet grün, wenn der Akku vollständig geladen ist.

31. HAUPT-Netzschalter

Drücken Sie auf ON, um den Lautsprecher einzuschalten.

32. Sicherungsfach

Enthält eine 250V/6A-Sicherung. Wenn die Sicherung durchgebrannt ist, ersetzen Sie sie nur durch eine Sicherung des exakt gleichen Typs.

33. DC Anschluß

Schließen Sie das mitgelieferte Netzteil an die 15V= 4A Buchse an.

STROMVERSORGUNG: BATTERIE & NETZBETRIEB

ERSTES AUFLADEN DER BATTERIE

Vor der ersten Inbetriebnahme der Anlage stecken Sie bitte das Netzteil in die DC-Buchse der Box und das andere Ende in eine geeignete Netzsteckdose. Die „LADEANZEIGE“ muss 14 Stunden lang ununterbrochen leuchten.

WANN MUSS DER AKKU GELADEN WERDEN?

Bitte laden Sie den Akku auf, wenn die CHARGE-Anzeige (30) rot leuchtet.

Bitte laden Sie den Akku regelmäßig nach je- dem Gebrauch auf. Warten Sie nicht, bis er ent- laden ist!

Stecken Sie das Netzteil in die DC-Buchse (33) auf der Rückseite und das andere Ende in eine geeignete Steckdose.

Während des Ladevorgangs leuchtet die LED-Anzeige orange. Sie leuchtet grün, wenn der Akku vollständig geladen ist.

HINWEIS: Bitte schalten Sie den Netzschalter aus, wenn Sie die Anlage nicht mehr benutzen.

WICHTIGE HINWEISE FÜR BLEI-SÄURE-BATTERIEN

1. Bevor Sie das Gerät zum ersten Mal verwenden, laden Sie den Akku bitte ohne Unterbrechung vollständig auf.

2. Laden Sie den Akku regelmäßig nach jedem Gebrauch auf. Warten Sie nicht, bis er entladen ist!

3. Lassen Sie den Akku NICHT vollständig entladen, da er sonst 20 % seiner Kapazität verliert oder sogar vollständig beschädigt wird! Wenn die Spannung zu niedrig wird, werden die internen Schaltkreise nicht mehr mit Strom versorgt und der Akku kann nicht mehr aufgeladen werden!

4. Wenn Sie das Gerät längere Zeit nicht benutzen, ist es ratsam, es einmal im Monat aufzuladen.

Die Lebensdauer des Akkus hängt von der Einhaltung dieser Empfehlungen ab.

\*\* BATTERIEN SIND VOM GARANTIE- ANSPRUCH AUSGESCHLOSSEN \*\*

BEI NICHTBEACHTUNG DIESER GRUNDRE- GELN ÜBERNEHMEN WIR KEINE HAFTUNG FÜR BESCHÄDIGTE BATTERIEN.

FERNBEDIENUNG

EINSETZEN DER BATTERIE IN DIE FERNBEDIENUNG

Die Batterie der Fernbedienung (CR2025) ist im Lieferumfang enthalten und eingelegt. Ziehen Sie einfach den Kunststoffstreifen heraus, damit die Fernbedienung funktioniert.

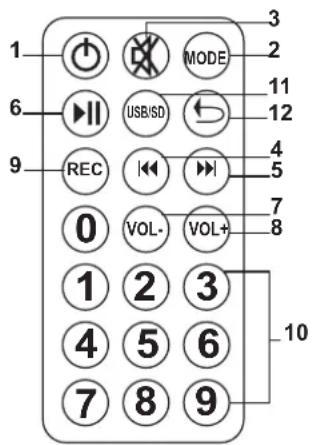

FERNBEDIENUNG FÜR DEN USB/SD PLAYER

1 6 9 0 1 4 7 8 1 2 3 5 6 8 9 USB/SD MODE VOL- VOL+ 3 2 11 12 4 5 7 8 10

Bitte beachten Sie, daß die Fernbedienung nur den Multimedia-Player steuert, nicht die anderen Eingangsquellen des Geräts. Wenn die Lautstärke am Multimedia-Player ganz heruntergefahren ist, erfolgt keine Tonausgabe, auch wenn der Master-Lautstärkeregler der Box ganz hochgefahren ist.

1. ON/OFF Player ein-/ausschalten.
2. MODE: Drücken Sie mehrmals, bis die gewünschte Betriebsart angezeigt wird.
3. MUTE: Ton wegschalten oder zuschalten.

4. : zurück zum vorigen Titel.

5. : weiter zum nächsten Titel.
6. ▶|| Play/pause: Drücken Sie diese Taste, um einen Titel des USB-/SD-Players abzuspielen/anzuhalten/fortzusetzen.
7. VOL-: Reduziert die Lautstärke des Multimedia-Players
8. VOL+: Erhöht die Lautstärke des USB-/SD-Players
9. REC: Drücken Sie diese Taste, um die Aufnahme zu starten/stoppen, wenn ein USB-/SD-Gerät angeschlossen ist
10. Nummerntasten: zur Direkteingabe der Titelnummer
11. USB/SD Wahltaste: Drücken Sie diese Taste, um eine der beiden Eingangsquellen auszuwählen, wenn beide Geräte angeschlossen sind
12. REPEAT: Drücken Sie diese Taste, um in den Wiederholungsmodus umzuschalten: ein Titel, alle Titel, keine Wiederholung.

GEBRAUCH

BLUETOOTH KOPPLUNG

Schalten Sie Bluetooth am Lautsprecher ein, indem Sie den BT-Lautstärkeregler (27) im Uhrzeigersinn drehen.

Die BT-LED blinkt schnell blau, wenn sie zum Pairing bereit ist.

Suchen Sie in der Liste der gefundenen Geräte nach „IBIZA-PORT“ und stellen Sie eine Verbindung zum Lautsprecher her.

Die BT-LED leuchtet dauerhaft blau, wenn die Verbindung hergestellt ist und keine Wiedergabe erfolgt. Jetzt können Sie Ihre Musik abspielen.

Sobald Sie über BT eine Verbindung zu einem Gerät herstellen, können Sie mit der MODE-Taste von Line über RCA auf BT umschalten. Die MODE-Taste funktioniert nur bei aktiven und angeschlossenen Quellen.

Mit der kleinen Play/Pause-Taste von BT (28) können Sie die Musik über den Lautsprecher selbst abspielen/anhalten.

Wir empfehlen Ihnen, die Lautstärke des gekoppelten Geräts auf das Maximum zu stellen und dann die Lautstärke am Lautsprecher selbst einzustellen.

USB/SD PLAYER

Stecken Sie einen USB-Stick (1) oder eine SD-Karte (2) in den entsprechenden Eingang.

Der USB-Stick muss im exFat- oder FAT32-Format formatiert sein, um erkannt zu werden. Einige Speicher mit hoher Kapazität funktionieren möglicherweise nicht mit dem Lautsprecher, verwenden Sie daher Speicher mit geringerer Kapazität. Das Gerät wechselt automatisch zum USB/SD-Player, wenn ein Gerät erkannt wird, und beginnt mit dem Lesen.

Sie können zwischen verbundenen Geräten und Eingängen über die MODE-Taste (5) wechseln.

Wählen Sie einen Titel über die Tasten ◀ oder ▶ am Lautsprecher oder auf der Fernbedienung aus und drücken Sie ▶‖(10), um die Wiedergabe zu pausieren oder fortzusetzen.

Um die Lautstärke des USB/SD-Lautsprechers einzustellen, gibt es 2 separate Lautstärkeregler:

- Hauptlautstärke des Lautsprechers.

- USB/SD-Lautstärke des Lesegeräts (Sie können sie am Lautsprecher mit den Tasten Zurück/Weiter oder mit der Fernbedienung erhöhen und verringern).

LINE EIN-/AUSGÄNGE ÜBER CINCH

Stecken Sie einen RCA-Stecker in die LINE IN-Buchsen (20).

Wenn LINE nicht angezeigt wird, drücken Sie die MODE-Taste (5), bis LINE angezeigt wird.

Stellen Sie den Lautstärkeregler (15) des Line-Ge-räts ein.

Sie können jedes Line-Gerät an diesen Cinch-Eingang anschließen (Mischpult, Verstärker, ein

weiterer aktiver Lautsprecher, ein Fernsehgerät usw.).

AUX IN ANSCHLÜSSE (3.5mm Klinke)

Schließen Sie ein beliebiges Gerät mit einem 3,5mm-Klinkenkabel an, wie z.B. einen Computer, ein Smartphone oder ein Tablet, um Ihre Contents auf dem PORT abzuspielen.

Wenn LINE/AUX nicht angezeigt wird, drücken Sie die MODE-Taste (5), bis LINE angezeigt wird.

6.35MM KLINKE : ANSCHLUSS FÜR GITARRE UND MIKROFON

Schließen Sie kabelgebundene Mikrofone an den 6,5mm-Klinkeneingang (17 oder 18) an, um mitzusingen oder zu sprechen, bzw. schließen Sie eine Gitarre an MIC1 (17) an, um Gitarre zu spielen, wobei der PORT als Verstärker verwendet wird. Die Lautstärke der kabelgebundenen Mikrofone und der Gitarre wird mit dem MIC-Lautstärkeregler (13) eingestellt.

VHF FUNKMIKROFON

Der Lautsprecher wird mit einem drahtlosen Handmikrofon (207,5 MHz) geliefert.

Drücken Sie die VHF-Taste (25), um die drahtlose Mikrofonfunktion einzuschalten.

Schalten Sie das Handmikrofon ein.

Stellen Sie die gewünschte Lautstärke am Lautsprecher über den Lautstärkeregler (22) ein.

Wenn einer der Lautstärkeregler ganz heruntergefahren ist, wird kein Ton ausgegeben.

MITSINGEN

Wenn Sie zur Musik mitsingen möchten, aktivieren Sie die drahtlose Mikrofonfunktion (25) und schalten Sie das drahtlose Mikrofon ein oder schließen Sie ein kabelgebundenes Mikrofon an den MIC-Eingang (17 oder 18) an. Stellen Sie die Lautstärke des drahtgebundenen Mikrofons mit dem Regler MIC VOL (13) ein. Die Lautstärke des drahtlosen Mikrofons mit dem Knopf (22) einstellen..

VOX FUNKTION (ÜBERSPRECHDÄMPFUNG)

Wenn die VOX-Funktion aktiviert ist, wird die Lautstärke der Musik reduziert, sobald jemand in eines der Mikrofone spricht. Sobald der Benutzer aufhört, in das Mikrofon zu sprechen, wird die Musiklautstärke wieder normal.

Um diese Funktion zu aktivieren, stellen Sie den VCV-Schalter (16) auf "On". Um diese Funktion zu deaktivieren, stellen Sie den Schalter auf "Off".

AUFNAHMEFUNKTION (REC)

Bitte beachten Sie, dass NUR DER TON VON MI-KROFON (Funkmikrofon, angeschlossene Kabelmikrofone und/oder Gitarre) aufgenommen werden kann. Eine Aufnahme ist nur auf ein USB- oder SD-Gerät möglich.

Um die Aufnahmefunktion zu starten, drücken Sie die RECORD-Taste (9) am Lautsprecher oder die RECORD-Taste auf der Fernbedienung. Die PLAY-Anzeige erlischt und die REC-Anzeige leuchtet orange.

Eine Datei wird auf dem USB-Stick oder der SD-Karte erstellt (in einem speziellen Ordner im Hauptverzeichnis des USB/SD-Geräts).

Um die Aufnahme zu stoppen, drücken Sie erneut die RECORD-Taste. Die REC-Anzeige erlischt und die PLAY-Anzeige leuchtet blau.

Um Ihre Aufnahme anzuhören, wählen Sie den Titel auf der SD-Karte oder dem USB-Stick aus.

Bitte beachten Sie, dass Sie dasselbe USB-/SD-Gerät nicht gleichzeitig zum Abspielen eines Liedes und zur Aufnahme verwenden können.

LAUTSTÄRKEREGLER

Jeder Eingangsbereich verfügt über eigene Lautstärkeregler (Multimedia-Player, drahtgebundene Mikrofone, drahtloses Mikrofon), die über das Bedienfeld an der Rückseite des Lautsprechers eingestellt werden müssen, mit Ausnahme des Multimedia-Players, der über die Fernbedienung eingestellt werden kann.

Wenn diese Regler ganz heruntergefahren sind, ist kein Ton zu hören, auch wenn die Hauptlautstärke aufs Maximum eingestellt ist.

Stellen Sie daher die Hauptlautstärke auf einen angemessenen Pegel ein und regeln Sie die Lautstärke der einzelnen Eingänge mit den entsprechenden Lautstärkereglern.

PFLEGE

Vor der Reinigung des Geräts trennen Sie es vom Stromnetz. Verwenden Sie keine aggressiven Reinigungsmittel. Benutzen Sie ein sauberes Tuch, um Staub oder Schmutz vom Produkt zu entfernen. Wir übernehmen keine Haftung für Schäden, die durch falsche Handhabung, unsachgemäße Verwendung oder Abnutzung entstehen. Wir behalten uns das Recht vor, technische Änderungen vorzunehmen.

TECHNISCHE DATEN

Tieftöner....10"/25cm

Hochtöner....1"/25mm Druckkammertreiber

Empfindlichkeit 98dB±2dB

Max. SPL....107dB

Impedanz 4 Ohms

Freq. bereich....55-20.000Hz

Akku....12V/4.5AhBlei-Säure

Ersatzakku. BAT-PORT4.5A - 15-6010

USB Format ....FAT32

Unterstütztes Format .... .mp3, .wma, .wav

Bluetooth Frequenz 2402-2480MHz

BT max. RF Leistung....-2.32dBm

VHF Handmikrofonfrequenz....207.5MHz

VHF Ersatz Handmikro......PORTHAND12- 15-6005D

VHF Mikrofonbatterie/Mikro 2 x AA

Max. RF Leistung Handmikro 0.79dBm

Fernbedienung Batterie CR2025

Versorgung....15V= 4A

Produktabm....340x285x470mm

Nettogewicht 9.26kg

Bruttogewicht....10.53kg

FEHLERDIAGNOSE

ANLAGE

- Der Lautsprecher schaltet sich nicht ein

- Der Akku ist leer und der Netzadapter ist nicht richtig angeschlossen.

AKKU

LED bleibt rot:

- Überprüfen Sie, ob der Netzstecker richtig angeschlossen ist.

- Akku bleibt auch nach stundenlangem Laden schwach:

Ein zu alter Akku oder einer, der nicht ordnungsgemäß geladen wurde, ist möglicherweise nicht mehr aufladbar. Der Lautsprecher benötigt einen neuen Akku.

SOUND

Kein Ton beim Einschalten:

- Schließen Sie ein Gerät an den Lautsprecher an (USB/SD, AUX IN Klinke 3,5 mm, RCA) und stellen Sie sicher, dass es spielt.

- Überprüfen Sie die Lautstärkeregelung am Lautsprecher und die Lautstärke des angeschlossenen Geräts.

Sehr niedrige Lautstärke:

- Überprüfen Sie die Lautstärkeregelung am Lautsprecher und die Lautstärke des angeschlossenen Geräts. Wenn Sie ein USB/SD-Gerät verwenden, überprüfen Sie auch die Lautstärke des internen Players, indem Sie die Taste

"Weiter" gedrückt halten.

USB/SD-PLAYER

USB-Stick/SD-Karte spielt keine Musik:

• Überprüfen Sie, ob das USB-Gerät im exFAT/FAT32-Format formatiert ist.
• Stellen Sie sicher, dass das USB/SD-Gerät korrekt eingesetzt ist.
• Überprüfen Sie die Hauptlautstärke (15) und die Lautstärke des MP3-Players (4 - lange drücken).

BLUETOOTH

BT-Verbindung unterbrochen:

- Verringern Sie den Abstand zwischen Lautsprecher und BT-Gerät.

BT-Gerät findet den PORT nicht:

• Überprüfen Sie die BT-Funktion Ihres Geräts.
• Stellen Sie sicher, dass kein anderes Gerät derzeit mit dem Lautsprecher verbunden ist.

MIKROFON

Mikrofon verbindet sich nicht:

• Überprüfen Sie, ob die VHF-Funktion am Lautsprecher eingeschaltet ist.
• Überprüfen Sie, ob das Mikrofon eingeschaltet ist.
• Ersetzen Sie die Batterie im Mikrofon.

FERNBEDIENUNG

Funktioniert nicht:

• Überprüfen Sie die Batterie der Fernbedienung (CR2025).
• Zielen Sie direkt auf den IR-Empfänger, der sich auf der Rückseite des Lautsprechers befindet.
• Beachten Sie, dass die Fernbedienung nur den USB/SD-Player steuert.

FEHLENDE ARTIKEL

Einige Artikel fehlen:

• Überprüfen Sie alle Öffnungen der Verpackung, einige Artikel befinden sich im Schaumstoff oben und unten im Produkt/Karton.
• Überprüfen Sie, ob alle Komponenten, der Schaumstoff und die Schutzmaterialien aus der Verpackung entfernt wurden.

UITLEG VAN TEKENS

Cyclische modus: Alles, map, enkelvoudig, willekeurig.

EQ-modus: Normaal, populair, Rock&Roll, sir (jazz), klassiek, zacht, subwoofer.

ELEKTRISCHE VERBINDINGEN

29. Voedings-LED

Deutsche Anleitung von unserer Website herunterladen
