Caractéristiques techniques	Écran tactile de 6,95 pouces, résolution 800 x 480 pixels, compatibilité avec Android Auto et Apple CarPlay, Bluetooth intégré, puissance de sortie de 55 W x 4 canaux.
Utilisation	Installation facile dans la plupart des véhicules, interface utilisateur intuitive, accès à des applications de navigation et de musique via smartphone.
Maintenance et réparation	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour du firmware via USB, assistance technique disponible en ligne.
Sécurité	Fonctionnalités de sécurité intégrées, telles que le verrouillage de l'écran pendant la conduite, options de connexion sécurisée via Bluetooth.
Informations générales	Compatible avec la plupart des véhicules, garantie de 2 ans, dimensions : 178 x 100 x 102 mm, poids : 1,2 kg.

FOIRE AUX QUESTIONS - XAVAX5500 SONY

Comment réinitialiser mon autoradio SONY XAVAX5500 ?

Pour réinitialiser votre autoradio, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil à l'aide d'un objet pointu pendant environ 5 secondes.

Pourquoi mon autoradio ne s'allume-t-il pas ?

Vérifiez d'abord la connexion à la batterie et assurez-vous que le fusible n'est pas grillé. Si tout semble en ordre et que l'appareil ne s'allume toujours pas, essayez de le réinitialiser.

Comment connecter mon smartphone à l'autoradio SONY XAVAX5500 ?

Utilisez un câble USB pour connecter votre smartphone à l'autoradio. Assurez-vous que votre smartphone est en mode de transfert de données. Vous pouvez également utiliser la connexion Bluetooth si votre appareil est compatible.

Comment changer la langue de l'interface de l'autoradio ?

Accédez aux paramètres de l'autoradio, sélectionnez 'Langue' et choisissez la langue souhaitée dans la liste proposée.

Mon autoradio ne reconnaît pas mes fichiers audio. Que faire ?

Vérifiez que vos fichiers audio sont dans un format compatible (comme MP3 ou AAC) et que la clé USB ou la carte SD est correctement formatée en FAT32.

Comment mettre à jour le logiciel de mon SONY XAVAX5500 ?

Rendez-vous sur le site Web de Sony pour télécharger la dernière mise à jour du logiciel. Suivez les instructions fournies pour installer la mise à jour via une clé USB.

Pourquoi je ne reçois pas de signal radio ?

Vérifiez que l'antenne de votre autoradio est correctement installée. Essayez de rechercher manuellement les stations ou vérifiez si le mode FM est actif.

Comment ajuster les paramètres audio de l'autoradio ?

Accédez au menu audio depuis l'écran principal, où vous pouvez ajuster les basses, les aigus, le balance et la balance avant/arrière selon vos préférences.

Est-ce que le SONY XAVAX5500 est compatible avec Apple CarPlay ?

Oui, le SONY XAVAX5500 est compatible avec Apple CarPlay. Connectez simplement votre iPhone via un câble USB pour utiliser cette fonctionnalité.

Comment sauvegarder mes stations de radio préférées ?

Pour sauvegarder une station, écoutez-la, puis appuyez et maintenez enfoncé le bouton de présélection souhaité jusqu'à ce que vous entendiez un bip. La station sera alors sauvegardée.

MODE D'EMPLOI XAVAX5500 SONY

Pour annuler l'affichage de démonstration (Démo), reportez-vous à la page 7.

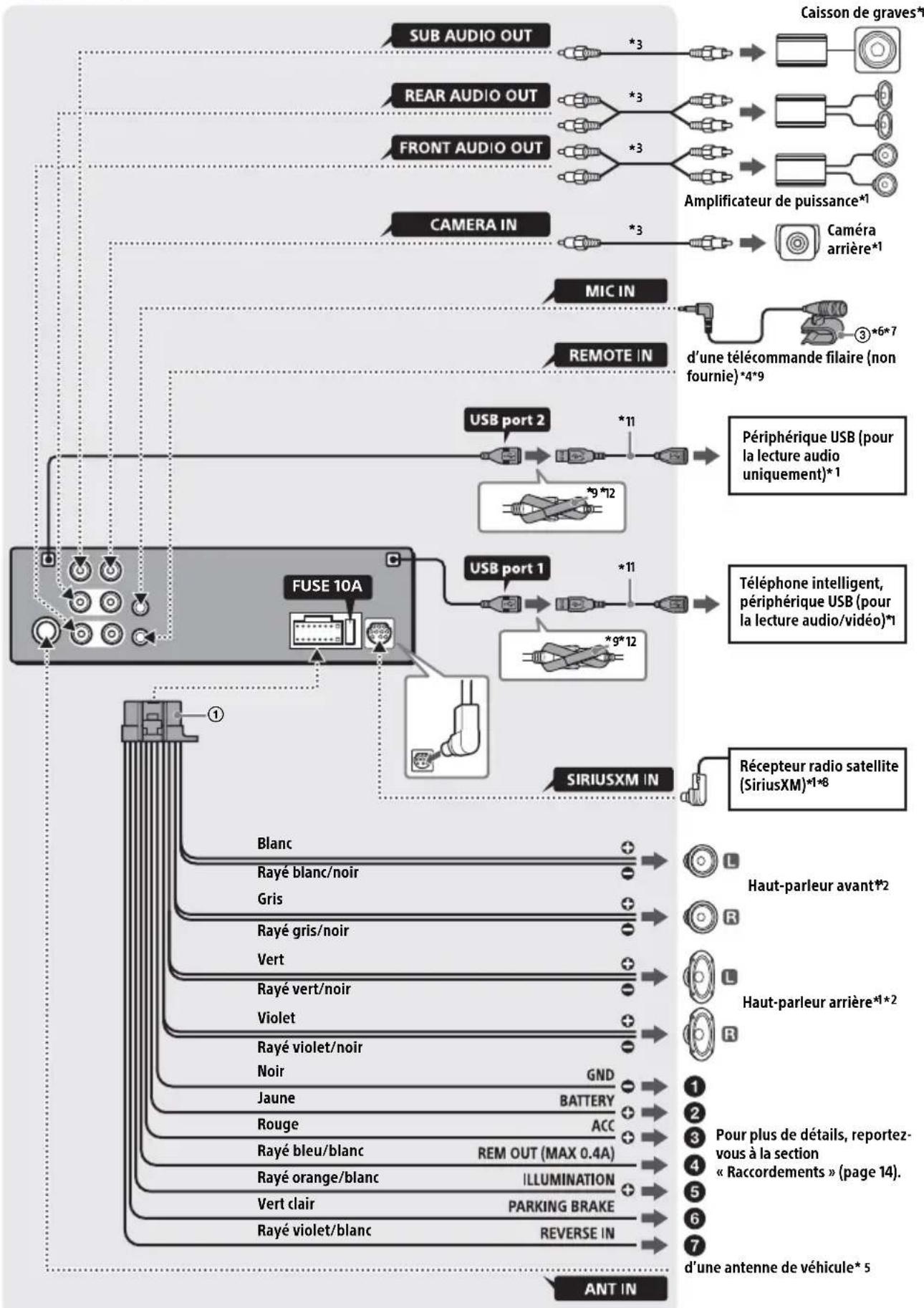

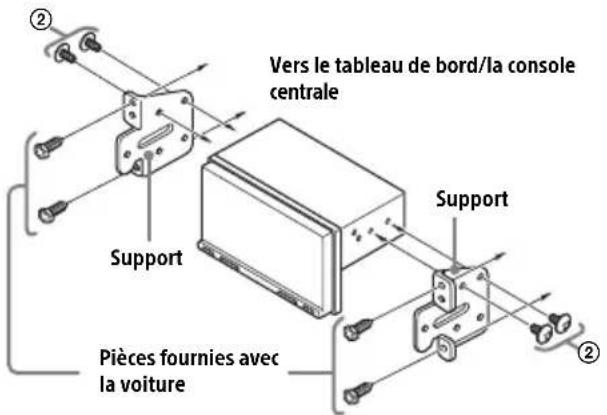

Pour le raccordement/l'installation, reportez-vous à la page 12.

Pour plus de sécurité, installez cet apparéil dans le tableau de bord du vehicule, car la partie arrrière de l' apparéil devient chaude en cours de fonctionnement.

Pour plus de détails, reportez-vous à la section « Raccordement/Installation » (page 12).

La plaque signalétique indiquant la tension d'alimentation, etc. se trouve sur le dessous du châssis.

La validité du marquage CE est uniquement limitée aux pays où la loi l'impose, principalement dans les pays de l'EEE (Espace économique europeen) et en Suisse.

AVERTISSEMENT

Pour prévenir les risques d'incendie ou d'électrocution, tener cet apparéil à l'abri de la pluie ou de l'humidité.

Ne pas ouvrir le boîtier pour éviter un choc électrique. Confier la réparation de l'appareil à un technicien qualifié uniquement.

Le present apparéil est conforme à la partie 15 des régles de la FCC et aux normes des CNR d'Innovation, Sciences et Développement économique Canada applicables aux apparéils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l' apparéil ne doit pas produit de brouillage, et (2) l' apparéil doit accepter tout brouillage subi, même si le brouillage est susceptible d'en compromètement le fonctionnement.

Cet équipement ne doit pas etre place au meme endroit ni utilise avec une autre antenne ou un autre émetteur.

Cet équipement est conforme aux limites d'exposition aux rayonnements enoncées pour un environnement non contrôle et respecte les règles les radioélectriques (RF) de la FCC lignes directrices d'exposition et d'exposition aux fréquences radioélectriques (RF) CNR-102 de l'ISDE puisque cet apparéil a une niveau tres bas d'énergie RF.

AVERTISSEMENT: Ne pas ingérer la pile - risque de brûlure chimique.

La télécommande contient une pile de type bouton/en forme de piece de monnaie. L'ingestion de la pile de type bouton/en forme de piece de monnaie peut cause en seulement 2 heures des brûlures internes très graves risquant de provoquer la mort.

Gardez les piles neuves et usées hors de la portée des enfants. Si le compartment de pile ne se ferme pas correctement, cessez d'utiliser le produit et gardez-le hors de la portée des enfants.
Si vous pensez que des piles ont pu être avalées ou placees dans une partie du corps quelconque, demandez des soins Médicaux sans tarder.

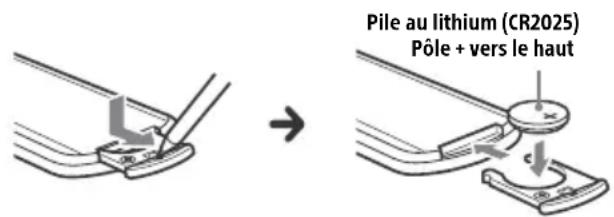

Remarque sur la pile au lithium

N'exposez pas la pile à une chaleur excessive comme à la lumière directe du soleil, au feu ou autre.

Avertissement si le contact de votre vehicule ne compte pas de position ACC

N'installez pas cet apparéil dans un vehicule qui ne compte pas de position ACC. L'affichage de l' apparéil ne s'éteint pas même lorsque vous coupez le contact, ce qui risque d'épuiser la batterie.

Avis d'exclusion de responsabilité relatif aux services proposés par des tiers

Les services proposés par des tiers peuvent être modifiés, suspendus ou clôtures sans avis préalable. Sony n'assume aucune responsabilité dans ce genre de situation.

Avis important

Mise en garde

SONY NE PEUT EN AUCUN CAS ETRE TENU
RESPONSABLE DE TOUT DOMMAGE DIRECT,
INDIRECT OU CONSECUTIF OU DE TOUT AUTRE
DOMMAGE, Y COMPRIS, SANS LIMITATION, TOUTE
PERTE DE PROFITS, DE REVENU, DE DONNÉES,
D'UTILISATION DU PRODUIT OU DE TOUT APPAREL
ASSOCIÉ, DE DISPONIBILITE ET DE TEMPS DE
L'UTILISATEUR LIÉE À OU DÉCOULANT DE
L'UTILISATION DE CE PRODUIT, MATÉRIEL ET/OU
LOGICIEL.

Cher client, ce produit comprend un émetteur radio. Veuillez consulter le mode d'emploi de votre vehicule ou contacter le constructeur ou le concessionnaire de votre vehicule avant d'instructor ce produit dans votre vehicule.

Appels d'urgence

Cet apparéil mains libres BLUETOOTH de vehicule et le périhérique électronique auquel il est raccordé fonctionnent à l'aide de signaux radio, des réseaux cellulaires et par lignes terrestres, ainsi qu'à l'aide de fonctions programmables par l'utilisateur qui ne peuvent garantir la connexion dans toutes les conditions.

Par conséquent, ne vous fiez pas uniquement sur les périhériques électroniques pour vos communications importantes (telles que les urgences Médicales).

• Les émissions d'hyperféquences d'un périphérique BLUETOOTH peuvent perturber le fonctionnement des appareils Médicaux électroniques. Pour éviter de cause un accident, éteignez cet apparéil et les autres périphériques BLUETOOTH dans les endroits suivants.
• endroits ou du gaz inflammable est present, dans un hôpital, un train, un avion ou une station-service
• à proximé de portes automatiques ou d'un avertisseur d'incendie
• Cet apparéil prend en charge les capacités de sécurité conformes à la norme BLUETOOTH pour offrir une connexion sécurisée lors de l'utilisation de la technologie BLUETOOTH sans fil; cependant, la sécurité peut être insuffisante selon le réglage. Soyez prudent lorsque vous communiquez au moyen de la technologie BLUETOOTH sans fil.
• Nous ne pouvons être tenus responsables de la fuite d'informations lors d'une communication BLUETOOTH.

Si vous avez des questions ou des problèmes concernant cet appeareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre détaillant Sony le plus proche.

Guide des pieces et commandes

Appareil principal et télécommande

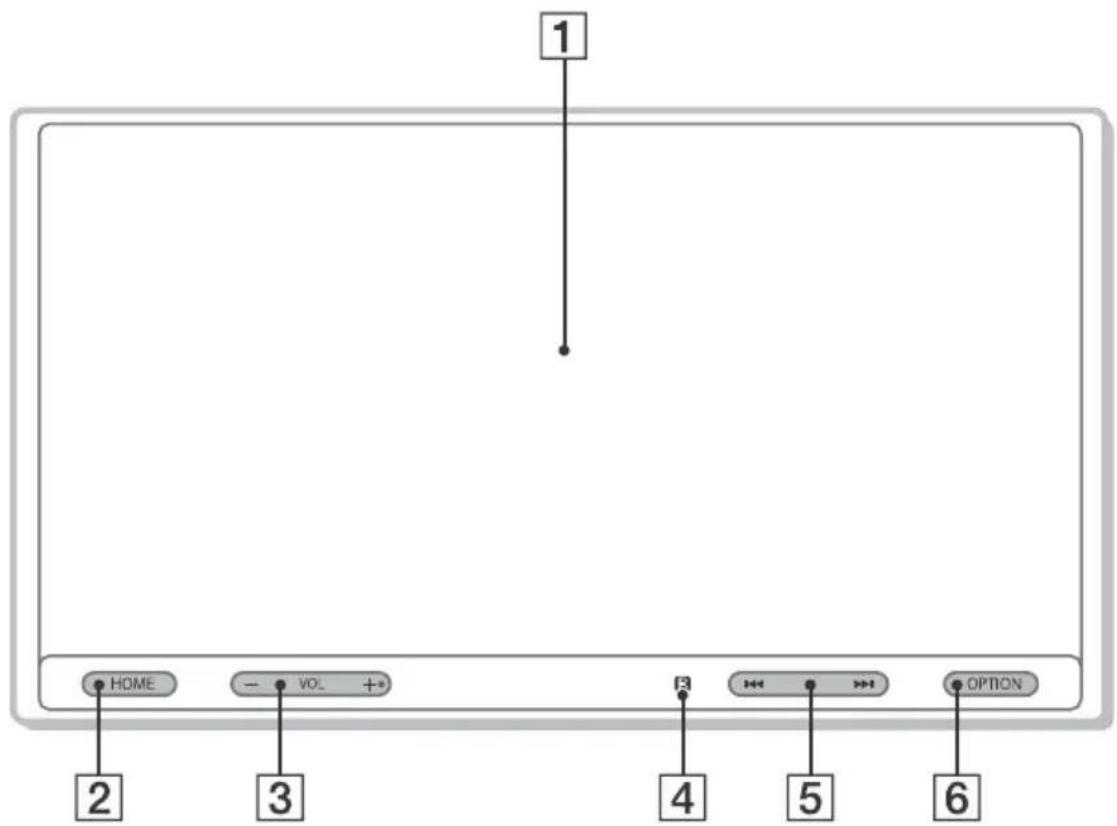

Appareil principal

La touche VOL (volume) + compte un point tactile.

1 Écran d'affichage/tactile
2 HOME

Permet d'afficher I'ecran HOME (page 6).

- ATT (attenuation)

Maintenez la touche enfoncée pendant

1 seconde pour attenuer le son.

Pour annuler, maintenez de nouveau la touche enfoncée ou appuyez sur VOL+.

3 VOL (volume) +/-
4 Récepteur pour la télécommande

5I/（précedent/suivant)

Fonctionne differemment selon la source selectionnee:

• Radio: selectionner une station présélectionnée.
  SiriusXM:selectionner un canal preselectionne.
• USB/Audio BT : passer au fichier précédent/ suivant.

Maintenez la touche enfoncée pour:

• Radio: syntoniser une station automatiquement (SEEK+/SEEK-).
• USB/Audio BT: effectuer un retour rapide/une avance rapide.

6 OPTION

Permet d'afficher I'ecran OPTION (page 6).

VOICE

Maintenez la touche enforcée pour activer la fonction de commande vocale pour Apple CarPlay et Android Auto™.

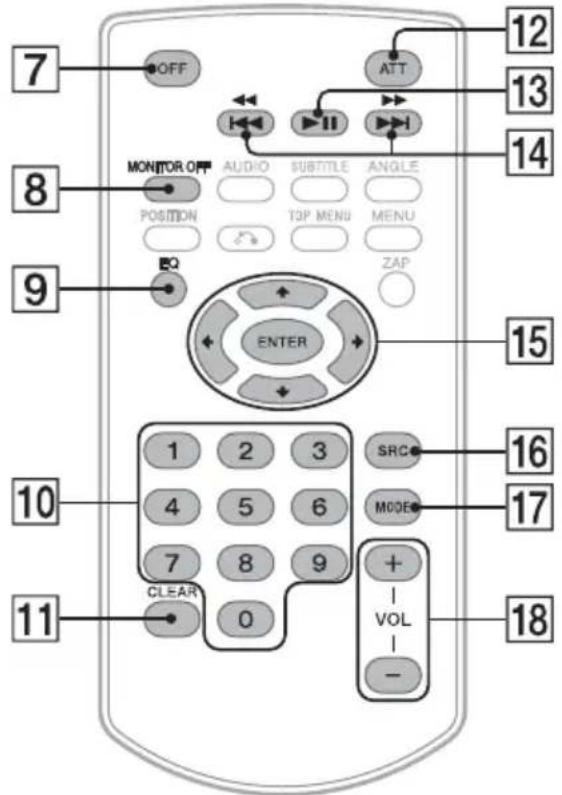

Télécommande RM-X170

Vous pouvez utiliser la télécommande pour faire fonctionner les commandes audio. Utilisez l'écran tactile pour les opérations du menu.

Remarque

Les boutons blancs de l'illustration ci-dessus ne sont pas pris en charge.

7 OFF

Permet de désactiver la source.

8 MONITOR OFF

Permet de désactiver le moniteur.

Pour réactiver, appuyez de nouveau.

EQ (égaliseur)

Permet de selectionner une courbe de I'egaliseur.

10 Touches numériques (0 à 9)

11 CLEAR

Attenue le son. Appuyez a nouveau pour annuler l'attenuation.

13 II (lecture/pause)

14 I/→I (préçédent/suivant)

( retour rapide/avance rapide)

Fonctionne différément selon la source selectionnée:

• Radio : selectionner une station préselectionnée.
  -SiriusXM:selectionner un canal preselectionné.
• USB/Audio BT : passer au fichier précédent/ suivant.

Maintenez la touche enfoncée pour :

• Radio: syntoniser une station automatiquement (SEEK+/SEEK-).
• USB/Audio BT: effectuer un retour rapide/une avance rapide.

15←/↑/↓/→

Les fonctions different selon la source selectionnee.

• Radio: selectionner une station preselectionnee ou syntoniser une station automatiquement.
  -SiriusXM:selectionner un canal preselectionné ou passer au canal precedent/ suivant.
• USB : sélectionner un dossier ou passer au fichier précédent/suivant.

ENTER

Permet de valider l'élément sélectionné.

16 SRC (source)

Permet de changer la source. Chaque fois que vous appuyez sur cette touche, une source selectionnable s'affiche dans une fenetre contextuelle sur l'affichage actuel.

17 MODE
Permet de selectionner la bande radio.
18 VOL (volume) +/-

Retirez la feuille de protection avant l'utilisation.

Affichages à l'écran

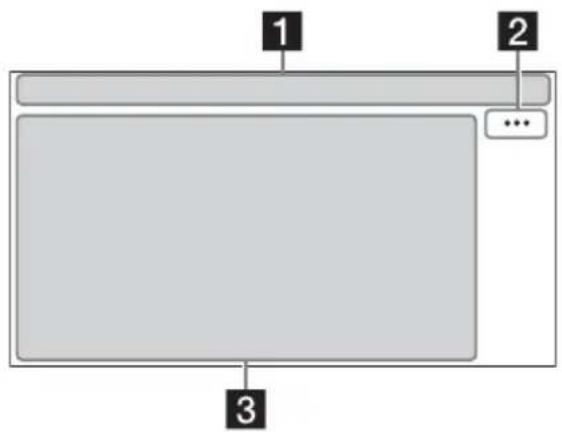

Écran de lecture :

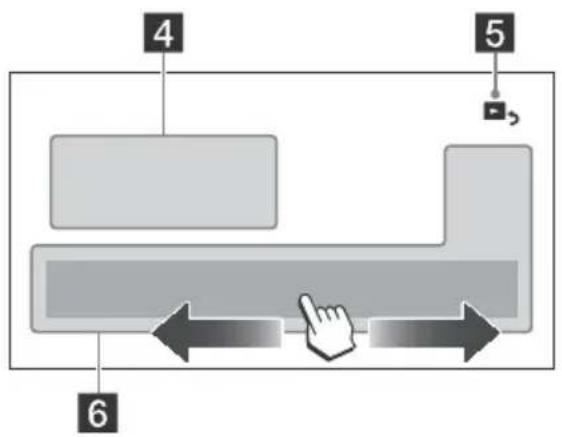

Écran HOME :

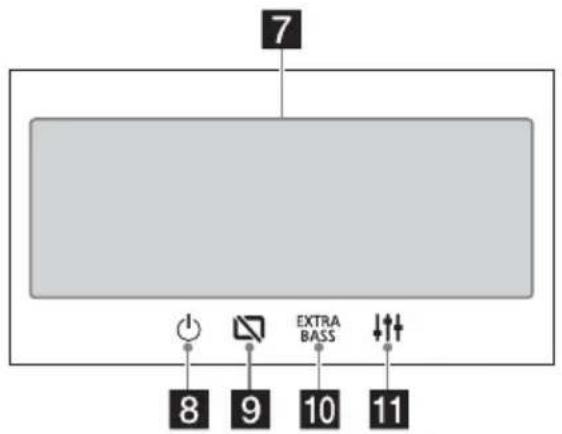

Écran OPTION :

1 Indication d'etat

ATT	S'allume lorsque le son est attenué.
SXM.	Indique la puissance de signal du récepteur SiriusXM Connect Voiture connecté.
3	S'allume lorsque le signal Bluetooth® est activé. Clignote lorsque la connexion est en cours.
4	S'allume lorsque la lecture du périphérique audio est possible grâce à l'activation du profil A2DP (Advanced Audio Distribution Profile).
5	S'allume lorsque la fonction d'appel en mains libres est disponible grâce à l'activation du profil HFP (Handsfree Profile).
7.11	Indique la puissance de signal du téléphone mobile connecté.
10.11	Indique la charge de batterie restante du téléphone mobile connecté.

2 --(option de sources)

Permet d'ouvrir le menu d'options de sources. Les paramètres disponibles diffèrent selon la source.

3 Zone spécifique de l'application

Permet d'afficher les commandes/indications de lecture ou d'indiquer l'état de l'appareil. Les éléments d'affichage différent selon la source.

4 Horloge

Permet d'afficher l'houre définie dans le paramètre Date/Heure.

5 (retour à l'écran de lecture)

Permet de passer de l'écran HOME à l'écran de lecture.

6 Touches de selection de sources et réglages

Permet de changer la source ou d'effectuer divers réglages.

Parcourez pour selectionner I'icone de réglage et d'autres icones.

Touchez à l'icone de source que vous souhaitez selectionner.

Android Auto	Apple CarPlay	Radio
SXM Audio	BTéléphone
USB port 1	Web link USB port 2
Cam. recul Récultages

7 Touches de selection de son

Permet de changer le son.

8 (veille)

Permet de régler l'appareil en mode de veille (la charge USB est toujours disponible). Pour reprendre le fonctionnement, appuyez sur une touche quelconque.

9 (desactivation du moniteur)

Permet de désactiver le moniteur. Si le monitér est étéint, touchez n'importe qu'elle partie de l'écran pour l'activer.

10EXTEXTRA BASS)

Permet de changer le réglage EXTRA BASS.

11 (EQ10/Caiss.bas.)

Permet de changer le réglage EQ10/Caiss. bas.

Opérations de base

Pairage avec un périphérique BLUETOOTH

Lorsque vous connectez un périphérique BLUETOOTH pour la première fois, un enregistrement mutuel (nommé «airesage ») est necessaire. Leairesgreet permet à cet apparéil et aux autres périphériques de se reconnaître entre eux.

1 Appuyez sur HOME, puis touchez à

[Réglages] [Bluetooth] [Connexion

Bluetooth] [ACTIVE] [Pairage].

clignote pendant que l'appareil est en mode de voirdepairage.

2 Procedez au pairage sur le périphérique

BLUETOOTH afin qu'il détecte cet apparéil.

3 Sélectionnez le nom de votre modèle sur l'affichage du périphérique BLUETOOTH*.

Une fois le paiage effectué, émeure allumé.

• Si la saisie d'un code d'authentication est requise sur le périphérique BLUETOOTH, saisissez [0000].

Raccordement de laamera arrrière

En raccordant laamera arrriere en option à la borne. CAMERA IN, vous pouvez afficher l'image

provenant de laamera arrriere. Pour plus de détails, reportez-vous à la section « Raccordement/Installation » (page 12).

Pour afficher l'image de laamera arrête

Appuyez sur HOME, puis touchez à [Cam. recul].

Annulation du mode de démonstration

1 Appuyez sur HOME, puis touchez à [Réglages].
2 Touchez à [Général], puis touchez à [Démo] pour régler à [DÉSACTIVÉ].
3 Pour quitter le menu de configuration, touchez deux fois à detour).

Mise à jour du micrologiciel

Pourmettrea jourle micrologiciel,visitezle site d'assistancea l'adresse indiquee sur la couverture arriere,puis suivez les instructions en ligne.

Remarque

Pendant la mise à jour, ne retirez pas le périhérique USB.

Informations complémentaires

Précautions

L'antenne electrique se déploie automatiquement.
- Avant de transférer la propriété de la voiture ou de vous départir de celle-ci avec l'appareil en place, initiaizez tous les reglages aux parametes de l'usine en procédant à la réinitialisation.
- Ne renversez pas de liquide sur l'appareil.

Remarques sur la sécurité

• Respectez les règles, lois et règlements de conduite locaux.
  Lors de la conduite

• Ne regardez pas et ne faites pas fonctionner l'appareil, car cela peut provoquer une distraction et un accident. Stationnez votre vehicule dans un endroit sur pour regarder ou faire fonctionner l'appareil.

• N'utilisez pas la fonction de configuration pendant que vous conduisez, ni aucune autre fonction susceptible de diminuer l'attention portée à la route.
• En reculant votre vehicule, assurez-vous de regarder attentivement vers l'arrête et aux alentours pour votre propre sécurité, même si laamera arrête fonctionne. Ne vous fiez pas exclusivement à laamera arrête.

Lors de l'utilisation

• N'insérez pas les mains, les doigts ou un corps étranger dans l'appareil, car cela peut cause des blessures ou endommager l'appareil.
  Tenez les petits objets hors de portée des enfants.
• Assurez-vous d'attacher les ceintures de sécurité afin de prévenir les blessures lors d'un mouvement brusque du vehicule.

Prévention contre les accidents

Les images ne s'affichent que lorsque le vehicule est stationné et le frein à main appliqué.

Si le vehicule se met en mouvement pendant la lecture de video, l'advertissement suivant s'affiche et le visonnement de la video est désactisé.

[Viséo bloquée pour votre sécurité.]

N'utilisez pas l'appareil et ne regardez pas le monitateur lorsque vous conduisez.

Remarques sur l'écran ACL

• Ne mouillez pas l'écran ACL et ne l'exposez pas à des liquides. Cela pourrait provoquer un problème de fonctionnement.
  N'appuyez pas avec force sur I'écran ACL, car cela pourrait déformer l'image ou

causer une défaillance (c.-à-d., l'image pourrait ne pas être claire ou l'écran ACL pourrait être endommage).

• Ne touchez pas l'écran avec des objets autres que votre doigt, car cela pourrait endommager ou briser l'écran ACL.
• Nettoyez l'écran ACL à l'aide d'un chiffon doux et sec. N'utilise pas de solvants tels que de l'essence, du diluant ou des nettoyants disponibles sur le marché, ou encore des vaporisateurs antistatiques.
• N'utilisez pas l'appareil à des températures à l'extérieur de la plage de 0^ à 40^ (32°F à 104°F).
• Si le vehicule était stationné dans un endroit froid ou chaud, l'image pourrait ne pas être claire. Cependant, le moniteur n'est pas endommagé et l' image deviendra plus claire une fois que la température du vehicule reviendra à la normale.
• Certains points stationnaires bleus, rouges ou verts peuvent apparaitre sur le moniteur. Ils sont désignés comme des « points de brillance » et peuvent se produit sur tout écran ACL. L'écran ACL est un appeareil de précision et plus de 99,99 % de ses segments sont fonctionnels. Toutefois, il est possible qu'un petit pourcentage (environ 0,01 %) des segments ne s'allume pas correctement. Cela ne nuira cependant pas à votre visualisation.

Remarques sur I'ecran tactile

Cet apparéil utilise un écran tactile capacitif. Touchez l'écran directement avec le bout de votre doigt.
L'utilisation multipoint n'est pas prise en charge par cet apparéil.
- Ne touche pas à l'écran avec des objets pointus tels qu'une aiguille, un stylo ou un ongle. L'utilisation avec un stylet n'est pas prise en charge par cet apparéil.
Lorsque you touchez à l'écran avec un doigt gante, l'appareil pourrait ne pas fonctionner correctement ou ne pas répondre.
- Ne laïsez aucun objet entrer en contact avec l'écran tactile. Si vous touchez à l'écran avec un objet autre que le bout de votre doigt, l'appareil pourrait ne pas répondre correctement.
- Comme un matériel en verre est utilisé pour la fabrication de l'écran, ne soumettez pas l'appareil à un chic important. En cas de fissuration ou d'ébrechure de l'écran, ne touche pas la partie endommagée, car elle pourrait cause des blessures.

• Gardez les autres apparèils électriques à distance de l'écran tactile. Ils pouraient cause un problème de fonctionnement de l'écran tactile.
• Si des gouttelettes d'eau sont presentses sur l'écran tactile ou si vous touchez à l'écran avec les bouts des doigts humides, l'écran tactile pourrait ne pas réagir correctement.

À propos du iPhone

- Modèle iPhone compatibles :

iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
L'utilisation du badge Made for Apple signifie qu'un accessoire a ete concu pour etre raccorded specifquement au produit ou aux produits Apple identifiés dans le badge, et a ete certifié par le constructeur pour satisfaire les normes de performance d'Apple. Apple n'est pas responsable du fonctionnement de cet appeareil ni de sa conformite avec les consignes et normes de sécurité.

Veuillez notes que l'utilisation de cet accessoire avec un produit Apple peut avoir un effet adverse sur les performances sans fil.

Remarque sur la licence

Ce produit contient un logiciel que Sony utilise en vertu d'un accord de licence avec le détenteur de son droit d'auteur. Nous avons l'obligation de communiquer le contenu de cet accord aux consommateurs pour nous conformer aux exigences du détenteur de droit d'auteur du logiciel.

Pour plus de détails sur les licences de logiciel, seLECTIONnez [Réglages] [Général] [Licences open source].

Avis au sujet de la GNU GPL/LGPL applicable au logiciel

Ce produit contient un logiciel soumis à la Licence Publique Générale GNU (ci-après nommée « GPL ») ou à la Licence Publique Générale Limitée GNU (ci-après nommée « LGPL »). Ces licences indiquent que les consommateurs ont le droit d'acquerir, de modifier et de redistribuer le code source dudit logarithiel en se conformant aux modalités de la GPL ou LGPL affichée sur cet apparéil.

Le code source pour le logiciel mentionné ci-dessus est disponible sur le Web.

Pour le télécharger, veuillez acceder à l'adresse URL suivante, puis sélectionnez le nom de modèle « XAV-AX5500 »

URL: http://www.sony.net/Products/Linux/Veuillez noter que Sony n'est pas en mesure de répondre aux questions concernant le contenu du code source.

Si vous avez des questions ou des problèmes concernant cet appeareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre détaillant Sony le plus proche.

Entretien

Remplacement de la pile au lithium (CR2025) de la télécommande

Lorsque la pile est faible, la portée de la télécommande diminue.

ATTENTION

La pile pourrait explode si elle n'est pas replacé. correctement. Remplacez-la uniquement avec le même type de pile ou un type équivalent.

Remarque sur la pile au lithium

Tenez la pile au lithium hors de la portée des enfants. En cas d'ingestion de la pile, consultez immédiatement un médecin.

\section*{Caracteristiques techniques}

Section du moniteur

Type d'écran: Moniteur ACL couleur large

Dimensions: 6,95 po/176 mm

Système : Matrice active TFT

Nombre de pixels :

1 152 000 pixels (800× 3 (RGB) × 480)

Système couleur :

Sélection automatique de PAL/NTSC pour la borne CAMERA IN

Section radio

FM

Plage de syntonisation : 87,5 MHz à 107,9 MHz

Sensibilité utile : 7 dBf

Rapport signal/bruit:70 dB (mono)

Séparation à 1 kHz : 45 dB

AM

Plage de syntonisation : 530 kHz à 1710 kHz

Sensibilité: 32 μV

Lecteur USB

Interface :

USB port 1 (Haute vitesse)

USB port 2 (Pleine vitesse)

Courant maximal :

USB port 1:1,5 A

USB port 2:500 mA

Communication sans fil

Système de communication :

(+1 dBm par conduction max.)

Portee de communication maximale*1:

En ligne directe, environ 10 m (33 pi)

Bande de fréquence :

Bande de 2,4 GHz (2,4000 GHz à 2,4835 GHz)

Méthode de modulation : FHSS

Profils BLUETOOTH compatibles² :

*1 La portée réelle varie en fonction de nombreux facteurs, tels que la présence d'obstacles entre les périhériques, les champs magnétiques autour des fours à micro-ondes, l'électricité statique, la sensibilité de la réception, les performances de l'antenne, le système d'exploitation, les applications logicielles, etc.

*2 Les profils standard BLUETOOTH sont destinés à la communication BLUETOOTH entre les périhériques.

Amplificateur de puissance

Sorties: Sorties de haut-parleurs Impedance des haut-parleurs: 4 a 8Ω Puissance de sortie maximale: 55W× 4 (a 4

Généralités

Alimentation requise:Batterie de vehicule 12 V CC (masse negative)
Consommation de courant nominale:10 A
Dimensions: Environ 178mm× 100mm× 139mm (71 / 8po× 4po× 5^1 / 2po) (I/h/p)
Dimensions de montage: Environ 182mm× 111mm× 120mm (71 / 4po× 43 / 8po× 43 / 4po) I/h/p)
Poids:Environ 1,0 kg (2 Ib 4 oz)
Contenu de l'emballage: Appareil principal (1) Composants destinés à l'installation et aux raccordements (1 jeu) Telecommande (1):RM-X170
Accessoires/appareils en option: Recepteur SiriusXM Connect Voiture: SXV100, SXV200, SXV300

Adresse-vous au détaillant pour tout renseignement complémentaire.

La conception et les caractéristiques techniques sont sujettes à modification sans préavis.

Droits d'auteur

((SiriusXM))

Récepteur SiriusXM Connect Voiture et abonnement et frais d'activation requis. www.siriusxm.com

Sirius, XM et tous les autres logos et marques connexes sont des marques de commerce de Sirius XM Radio Inc. Tous droits réservés.

La marque et les logos Bluetooth® apparitennent à Bluetooth SIG, Inc. et sont utilisés sous licence uniquement par Sony Corporation. Les autres marques de commerce et noms de commerce apparitennent à leurs propriétaires respectifs.

Windows Media est une marque déposée ou une marque de commerce de Microsoft Corporation aux États-Unis et/ou dans les autres pays.

Ce produit est protégé par des droits de propriété intellectuelle de Microsoft Corporation. Toute'utilisation ou diffusion de la technologie décriteSORTANT DU cadre DE L'UTILISATION DE CE produit est interdite sans licence accordée par Microsoft ou une filiale autorisée de Microsoft.

Apple et iPhone sont des marques de commerce de Apple Inc., déposées aux États-Unis et dans d'autres pays.
Apple CarPlay est une marque de commerce de Apple Inc.

Android Auto est une marque de Google LLC.

WebLink est une marque déposée d'Abalta Technologies, Inc. aux États-Unis et une marque de commerce dans les autres pays.

Toutes les autres marques commerciales sont des marques apparanten à leurs détenteurs respectifs.

• N'installez pas cet apparéil dans un vehicule qui ne compte pas de position ACC. L'affichage de l' apparéil ne s'estint pas même lorsque vous coupez le contact, ce qui risque d'épuiser la batterie.
• Rassembléz tous les câbles de mise à la masse en un point de masse commun.
• Evitez de fixer des vis sur les cables ou de coincer certains dans les pieces mobiles (par exemple, le rail du siècle).
• Avant d'effectuer les raccordements, coupez le contact du vehicule pour éviter un court-circuit.
• Raccordez les câbles d'alimentation jaune et rouge seulement après avoir terminé le raccordement de tous les autres câbles.
• Pour des raisons de sécurité, veillez à isoler avec du ruban isolant tout cable libre non raccordé.
• Choisissez soigneusement l'emplacement d'installation pour que l'appareil ne gène pas le conducteur pendant la conduite.
• Evitez d'installer l'appareil à un endroit exposé à la poussière, à la saleté, à des vibrations excessives ou à des températures élevées comme en plein soleil ou à proximité de conduits de chauffage.
• Pour garantir un montage sur, n'utilise que la quincaillerie fournie.

Remarque concernant le cable d'alimentation (jaune)
Lorsque cet appeareil est raccordé à d'autres éléments stéreo, la valeur nominale du circuit du vehicule sur lequel l'appareil sera raccordé doit être supérieure à la somme des fusibles de chaque élément.

Remarque sur l'installation dans les vehicules avec système de mise en veille

L'appareil pourrait redémarrer lors du démarrage du moteur depuis l'état de veille. En pareil cas, éteignez le système de mise en veille de votre vehicule.

Remarque sur l'installation dans les vehicules avec système de frein de stationnement electrique

Pour les vehicules avec freins de stationnement electriques, certaines fonctions connexes ( comme la fonction de blocage video) pourrait ne pas fonctionner correctement.

Réglage de l'angle de montage

Réglez l'inclinaison à un angle inférieur à 30 degrés.

List des pieces nécessaires à l'installation

① Cables d'alimentation (1)

② Vis de montage (5 × max. 9 mm (7/32 × max. 3/8 po)) (4)

③ Microphone (1)

④ Base d'installation plate (1)

⑤ Adhesif double face (1)

⑥ cable d'extension USB (1)

⑦ Attache de cable (1)

Cable de raccordement RC-SR1(1)

Cetteliste de pieces ne comprend pas tout le contenu de l'emballage.

Raccordement

1 Non founi
2 Impédance des haut-parleurs : 4 Ω à 8 Ω × 4
3 Cordon à broche RCA (non fourni)
4 Selon le type de vehicule, utilisez un adaptateur pour une télécommande filaire (non fourni). Pour plus de détails sur l'utilisation de la télécommande filaire, reportez-vous à la section « Utilisation de la télécommande filaire » (page 15).
5 Selon le type de vehicule, utilisez un adaptateur (non fourni) si le connecteur d'antenne ne s'insere pas.
6 Qu'il soit utilisé ou non, faites passer le cordon d'entrée du microphone de manière à ce qu'il ne géné pas la conduite. Fixez le cordon avec un serre-câbles, etc., s'il se trouve au niveau de vos pieds.
7 Pour plus de détails sur l'installation du microphone, reportez-vous à la section « Installation du microphone » (page 15).
8 Pour plus d'informations sur la manière d'installer le récepteur SiriusXM Connect Voiture, consultez le guide d'installation fourni avec le récepteur.

10 Si vous utilisez la télécommande au volant, utilisez le cable de raccordement RC-SR1 (8) si nécessaire.
11 Utilisez le cable d'extension USB ⑥ ou un cable équivalent disponible sur le marché.
*12 Utilisez l'attache de cable (7) ou une attache équivalente disponible sur le marché.

Raccordements

A un point de mise à la masse commun

Raccordez d'abord le cable de mise à la masse noir et ensuite les cables d'alimentation jaune et rouge.

A la borne d'alimentation +12V qui est alimentee en permanence

Raccordez d'abord le cable de mise à la masse noir à un point de mise à la masse commun.

3 A la borne d'alimentation +12V qui est alimentee lorsque la clé de contact est à la position accessoires

Raccordez abord le cable de mise à la masse noir à un point de mise à la masse commun.

4 Au cable de commande d'antenne electrique ou au cable d'alimentation de l'amplificateur d'antenne

Il n'est pas nécessaire de raccarder ce cable s'il n'y a pas d'antenne electrique ni d'amplificateur d'antenne ou avec une antenne téléscopique manuelle.

Au niveau de AMP REMOTE IN de

l'amplificateur de puissance en option

Ce raccordement s'applique uniquement aux amplificateurs et à une antenné électrique. Le raccordement de tout autre système risque d'endommager l'appareil.

Remarque

Il faut environ 10 secondes pour couper la sortie de REM OUT après avoir eteint I'appareil.

Vers le signal d'éclairage de la voiture

Raccordez d'abord le cable de mise à la masse noir à un point de mise à la masse commun.

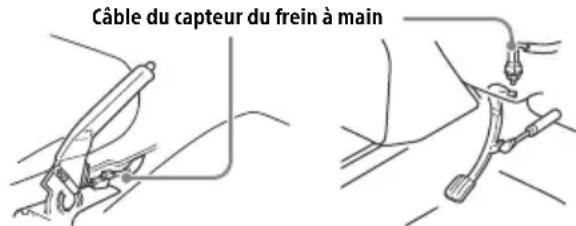

6 Au cable du capteur du frein a main

La position de montage du cable du capteur du frein à main varie en fonction de votre vehicule. Veillez à raccorder le cable du frein à main (vert clair) des cables d'alimentation ① au cable du capteur du frein à main.

Type frein à main Type frein au pied

7 A la borne d'alimentation +12V du cable de deux arrieres du vehicule (uniquement en cas de raccordement de laamera arriere)

Raccordement pour la conservation de la mémoire

Lorsque le cable d'alimentation jaune est raccordé, le circuit de la mémoire est alimenté en permanence même si la clé de contact est à la position d'arrêt.

Raccordement des haut-parleurs

• Avant de raccorder les haut-parleurs, eteignez l'appareil.
• Utilisez des haut-parleurs ayant une impédance de 4 Ω à 8 Ω avec une capacité electrique ajustée pour évider de les endommager.

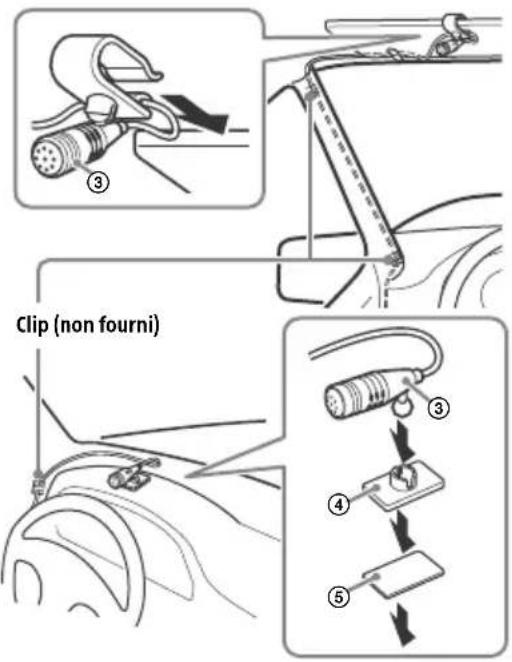

Installation du microphone

Pour capter votre voix pendant les appel en mains libres, vous doivent installer le microphone ③.

Mises en garde

• Il est extrémement dangereux de laisser le cordon s'enrouler autour de la colonne de direction ou du levier de vitesses. Assurez-vous de placer le cordon et les autres pieces de manière à ce qu'ils ne génent pas la conduite.
• Si des coussins gonflables ou d'autres équipements amortisseurs sont installés dans votre voiture, contactez le magasin où vous avez achetié cet appeareil ou le concessionnaire automobile avant l'installation.

Remarques

• Lors de l'installation sur le tableau de bord, retirez avec soin le clip de pare-soileil du microphone ③, puis fixez la base d'installation plate ④ sur le microphone ③.
• Avant de fixer l'adhésif double face ⑤ , nettoyez la surface du tableau de bord avec un chiffon sec.

Utilisation de la télécommande filaire

Lors de l'utilisation de la télécommande du volant

L'installation du cable de raccordement RC-SR1 ⑧ est nécessaire avant l'utilisation.

1 Pour activer la télécommande du volant,
selectionnez [Général] [Contrôle direction] [Personnalisé] pour effectuer
l'enregistrement.
Une fois l'enregistrement terminé, la télécommande du volant devient disponible.

Remarques concernant l'installation du cable de raccordement RC-SR1 ⑧

• Reportez-vous au site d'assistance indiqué sur la couverture arrière pour obtenir plus de détails, puis raccordez chaque cable correctement aux cables adéquats. Un raccordement incorrect pourrait endommager l'appareil.
• Il est recommendé de consulter le détaillant ou un technicien spécialisé pour obtenir de l'aide.

Lors de l'utilisation de la télécommande filaire

1 Pour activer la télécommande filaire, reglez [Contrôle direction] dans [Général] à [Présélectionnée].

Utilisation de laamera arrête

L'installation de laamera arrête (non fournie) est requise avant l'utilisation.

L'imaged'une camera arriere raccordee a la borne CAMERA IN s'affiche lorsque :

• les feuels de recul de votre vehicule s'allument (ou le levier de vitesse est mis en position R (recul)).
• vous appuyez sur HOME, puis touchez à [Cam. recul].

Installation

Installation de l'appareil dans un vehicule japonais

Cet apparéil ne peut pas être installé dans certaines voitures japonaises. Dans ce cas, consultez votre détaillant Sony.

Si vous installez cet apparéil sur les supports préinstallés de votre vehicule, faites passer les vis de montage ② par les trous de vis appropriés, en fonction de votre vehicule: T pour TOYOTA et N pour NISSAN.

Remarque

Pour éviter un problème de fonctionnement, utilisez uniquement les vis de montage ② pour l'installation.

Remplacement du fusible

Lorsque you remplacez le fusible, veillez a utiliser un fusible dont l'intensité, en ampères, correspond à la valeur indiquée sur le fusible original.

Si le fusible grille, vérifie le raccordement de l'alimentation et remplacez le fusible.

Si le fusible neuf grille également, il est possible que l'appareil soit défectueux. Dans ce cas, consultez votre détaillant Sony le plus proche.

Fusible (10 A)

Advertencia

Si vous avez des questions ou si vous souhaitez consulter les toutes dernières informations techniques sur ce produit, rendez-vous sur le site Web suivant :

Guide d'aide (manuel en ligne)

Pour plus de détails, veuillez visiter le site Web suivant et vous reporter au nom de votre apparéil comme indiqué ci-dessous.
