XAVAX5550D - Autoradio SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio multimédia avec écran tactile
Marque et modèle	Sony XAVAX5550D
Dimensions (l × h × p)	Environ 178 × 100 × 139 mm

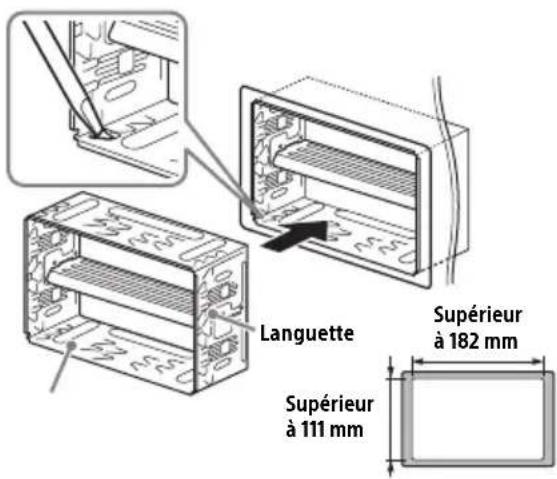

Dimensions de montage (l × h × p)	Environ 182 × 111 × 120 mm
Poids	Environ 1,0 kg
Alimentation	12 V CC (masse négative), consommation 10 A
Écran	6,95 pouces (176 mm) LCD couleurs TFT, 800 × 480 pixels
Radio	FM (87,5-108 MHz), AM (531-1602 kHz), DAB/DAB+
Puissance de sortie	55 W × 4 (max.) sous 4 Ω
Entrées audio	Avant, arrière, subwoofer (prises RCA)
Ports USB	2 ports : USB 1 Haute vitesse (1,5 A), USB 2 Pleine vitesse (500 mA)
Bluetooth	Version non précisée, classe 2, portée ~10 m, profils A2DP, AVRCP, HFP, PBAP
Fonctions principales	Apple CarPlay, Android Auto, WebLink, musique Bluetooth, appels mains libres, entrée caméra de recul
Langues du manuel	FR, DE, EN, ES, NL, SV, et autres disponibles
Entretien et nettoyage	Chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Ne pas utiliser en conduisant ; vidéo bloquée si frein de stationnement desserré
Pièces détachées et réparabilité	Fusible 10 A ; vis de montage fournies ; assistance via revendeur Sony
Informations générales	Fabriqué en Thaïlande ; conforme UE ; mise à jour firmware via clé USB

FOIRE AUX QUESTIONS - XAVAX5550D SONY

Comment paire mon téléphone avec l'autoradio Sony XAVAX5550D ?

Appuyez sur HOME, puis touchez Réglages > Bluetooth > Connexion Bluetooth > ACTIVÉ > Pairage. Sur votre téléphone, recherchez les périphériques Bluetooth et sélectionnez 'XAVAX5550D'. Si un code est demandé, saisissez 0000.

Comment désactiver le mode démonstration (Démo) ?

Allez dans Réglages > Général > Démo et réglez sur DÉSACTIVÉ. Appuyez deux fois sur le bouton retour pour quitter.

Puis-je connecter une caméra de recul sur cet autoradio ?

Oui, branchez la caméra (non fournie) sur la borne CAMERA IN. Pour afficher l'image, appuyez sur HOME puis touchez Cam. recul. L'image s'affiche aussi automatiquement en marche arrière si le fil de recul est raccordé.

Comment mettre à jour le firmware de l'appareil ?

Téléchargez la mise à jour depuis le site d'assistance Sony sur une clé USB. Branchez la clé sur le port USB 1, puis suivez les instructions à l'écran. Ne retirez pas la clé pendant la mise à jour.

Pourquoi la vidéo ne s'affiche-t-elle pas quand je conduis ?

Par sécurité, la lecture vidéo est bloquée lorsque le frein de stationnement n'est pas serré. Le message 'Viséo bloquée pour votre sécurité.' s'affiche. Stationnez-vous et serrez le frein à main pour regarder une vidéo.

Quels formats audio sont supportés via USB ?

L'autoradio lit les fichiers audio MP3, WMA, AAC, etc. (voir notice pour la liste complète). Le périphérique USB doit être formaté en FAT16/32. Pour les détails, reportez-vous aux spécifications du manuel.

Comment régler l'horloge ?

Appuyez sur HOME, allez dans Réglages > Date/Heure et réglez l'heure manuellement ou activez la synchronisation automatique via Bluetooth ou radio.

L'écran tactile ne répond pas correctement, que faire ?

Assurez-vous de toucher l'écran avec le bout du doigt, sans gants. Nettoyez l'écran avec un chiffon doux et sec. Évitez l'humidité et les objets pointus. Si le problème persiste, consultez votre revendeur Sony.

Puis-je utiliser une télécommande filaire avec cet appareil ?

Oui, vous pouvez connecter une télécommande filaire (non fournie) à la borne REMOTE IN. Activez-la en réglant Contrôle direction dans Général sur Présélectionnée.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le fusible (10 A) n'est pas grillé. Assurez-vous que les fils d'alimentation (jaune permanent, rouge commuté, noir masse) sont correctement raccordés. Si le problème persiste, contactez votre revendeur Sony.

MODE D'EMPLOI XAVAX5550D SONY

Pour annuler la démonstration (Démo), reportez-vous à la page 6.

Pour le raccordement/l'installation, reportez-vous à la page 10.

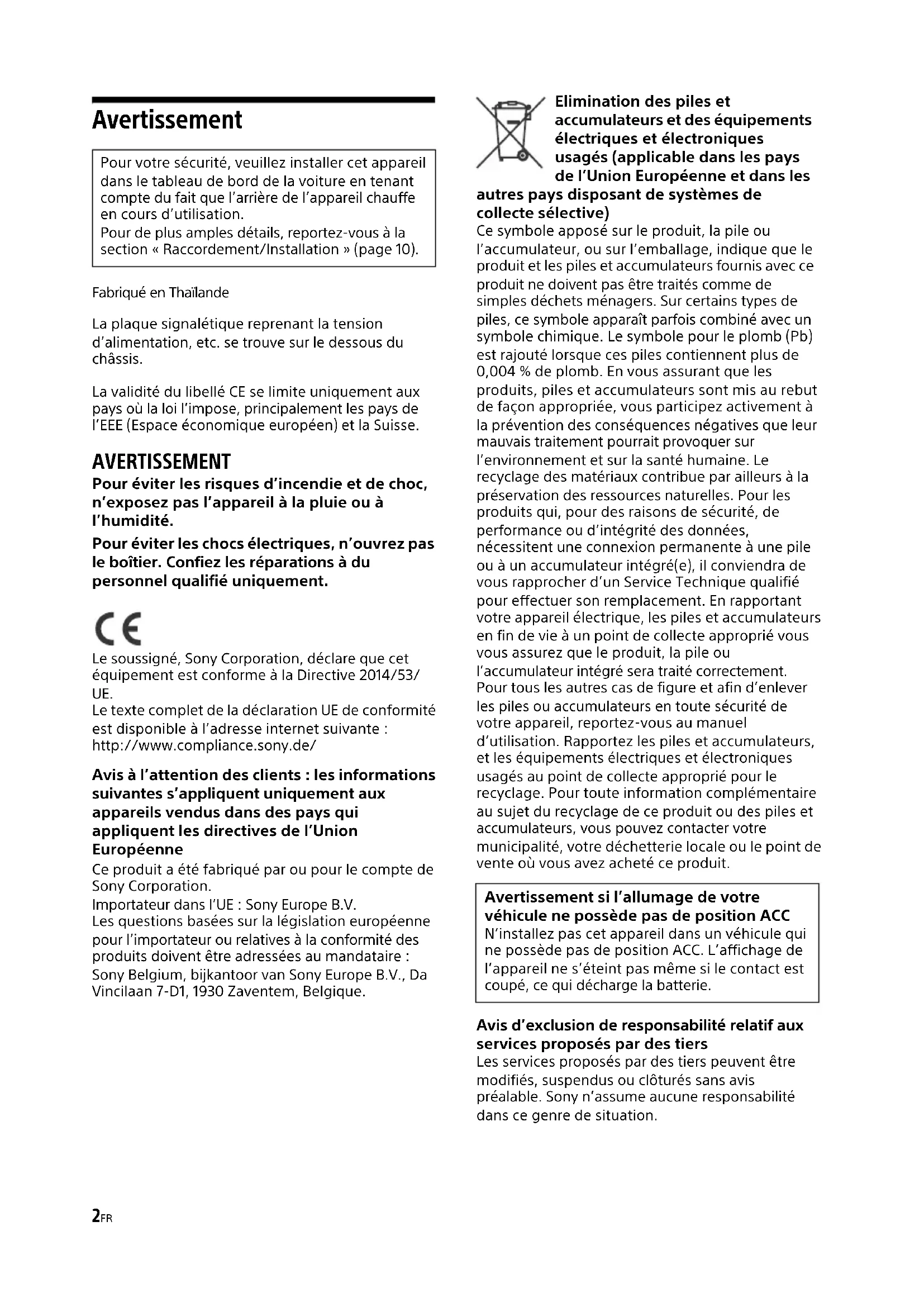

Pour votre sécurité, veuillez installer cet appareil dans le tableau de bord de la voiture en tenant compte du fait que l'arrière de l'appareil chauffe en cours d'utilisation.

Pour de plus amples détails, reportez-vous à la section « Raccordement/Installation » (page 10).

Fabriqué en Thaïlande

La plaque signalétique reprenant la tension d'alimentation, etc. se trouve sur le dessous du châssis.

La validité du libellé CE se limite uniquement aux pays où la loi l'impose, principalement les pays de l'EEE (Espace économique européen) et la Suisse.

AVERTISSEMENT

Pour éviter les risques d'incendie et de choc, n'exposez pas l'appareil à la pluie ou à l'humidité.

Pour éviter les chocs électriques, n'ouvrez pas le boîtier. Confiez les réparations à du personnel qualifié uniquement.

CE

Le soussigné, Sony Corporation, déclare que cet équipement est conforme à la Directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : http://www.compliance.sony.de/

Avis à l'attention des clients : les informations suivantes s'appliquent uniquement aux appareils vendus dans des pays qui appliquent les directives de l'Union Européenne

Ce produit a été fabriqué par ou pour le compte de Sony Corporation.

Importateur dans l'UE : Sony Europe B.V.

Les questions basées sur la législation européenne pour l'importateur ou relatives à la conformité des produits doivent être adressées au mandataire :

Elimination des piles et accumulateurs et des équipements électriques et électroniques usagés (applicable dans les pays de l'Union Européenne et dans les

autres pays disposant de systèmes de collecte sélective)

Ce symbole apposé sur le produit, la pile ou l'accumulateur, ou sur l'emballage, indique que le produit et les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Le symbole pour le plomb (Pb) est rajouté lorsque ces piles contiennent plus de 0,004 % de plomb. En vous assurant que les produits, piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui, pour des raisons de sécurité, de performance ou d'intégrité des données, nécessitent une connexion permanente à une pile ou à un accumulateur intégré(e), il conviendra de vous rapprocher d'un Service Technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique, les piles et accumulateurs en fin de vie à un point de collecte approprié vous vous assurez que le produit, la pile ou l'accumulateur intégré sera traité correctement. Pour tous les autres cas de figure et afin d'enlever les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation. Rapportez les piles et accumulateurs, et les équipements électriques et électroniques usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de ce produit ou des piles et accumulateurs, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit.

Avertissement si l'allumage de votre véhicule ne possède pas de position ACC

N'installez pas cet appareil dans un véhicule qui ne possède pas de position ACC. L'affichage de l'appareil ne s'éteint pas même si le contact est coupé, ce qui décharge la batterie.

Avis d'exclusion de responsabilité relatif aux services proposés par des tiers

Les services proposés par des tiers peuvent être modifiés, suspendus ou clôturés sans avis préalable. Sony n'assume aucune responsabilité dans ce genre de situation.

Remarque importante

Attention

SONY NE PEUT ÊTRE, EN AUCUN CAS, TENU POUR RESPONSABLE D'UN QUELCONQUE DOMMAGE ACCIDENTEL, INDIRECT OU ACCESSOIRE, OU DE TOUT AUTRE DOMMAGE, Y COMPRIS, MAIS SANS S'Y LIMITER, LA PERTE DE BÉNÉFICES, DE REVENUS, DE DONNÉES, DE JOUISSANCE DU PRODUIT OU DE TOUT ÉQUIPEMENT ASSOCIÉ, SON INDISPONIBILITÉ, ET LE TEMPS PERDU PAR L'ACHETEUR, LIÉ À OU RÉSULTANT DE L'UTILISATION DE CE PRODUIT, DE SES COMPOSANTS MATÉRIELS ET/OU LOGICIELS.

Cher client, ce produit contient un émetteur radio. Conformément au règlement UNECE n° 10, un fabricant automobile peut imposer certaines conditions particulières pour l'installation d'émetteurs radio dans ses véhicules. Veuillez vérifier le manuel d'utilisation de votre véhicule ou contactez le constructeur de votre véhicule ou votre concessionnaire, avant d'installer ce produit dans votre véhicule.

Appels d'urgence

Le système BLUETOOTH mains libres embarqué et le dispositif électronique qui y est connecté fonctionnent grâce aux signaux radio, aux réseaux cellulaires et aux lignes terrestres, tout comme la fonction de programmation par l'utilisateur. La connexion n'est donc pas garantie en toutes circonstances.

Par conséquent, ne vous reposez pas uniquement sur un dispositif électronique pour vos communications importantes (tels que les appels médicaux d'urgence).

Communication par BLUETOOTH

- Les micro-ondes émises par un dispositif BLUETOOTH peuvent perturber le fonctionnement des dispositifs médicaux électroniques. Dans les circonstances qui suivent, mettez cet appareil, ainsi que les autres dispositifs BLUETOOTH présents, hors tension, car ils peuvent provoquer un accident.

- En présence d'un gaz inflammable, dans un hôpital, un train, un avion ou une station-service - À proximité de portes automatiques ou d'un système de détection d'incendie

- Cet appareil prend en charge les fonctionnalités conformes à la norme BLUETOOTH afin de fournir une connexion sécurisée lorsque la technologie sans fil BLUETOOTH est utilisée. Mais, en fonction de l'environnement, la sécurité peut ne pas être suffisante. Soyez donc prudent lorsque vous communiquez en utilisant la technologie sans fil BLUETOOTH.

- Nous n'assumons aucune responsabilité en cas de fuite d'informations au cours d'une communication BLUETOOTH.

Si vous avez des questions concernant cet appareil ou si vous rencontrez des problèmes qui ne sont pas abordés dans ce mode d'emploi, contactez votre revendeur Sony le plus proche.

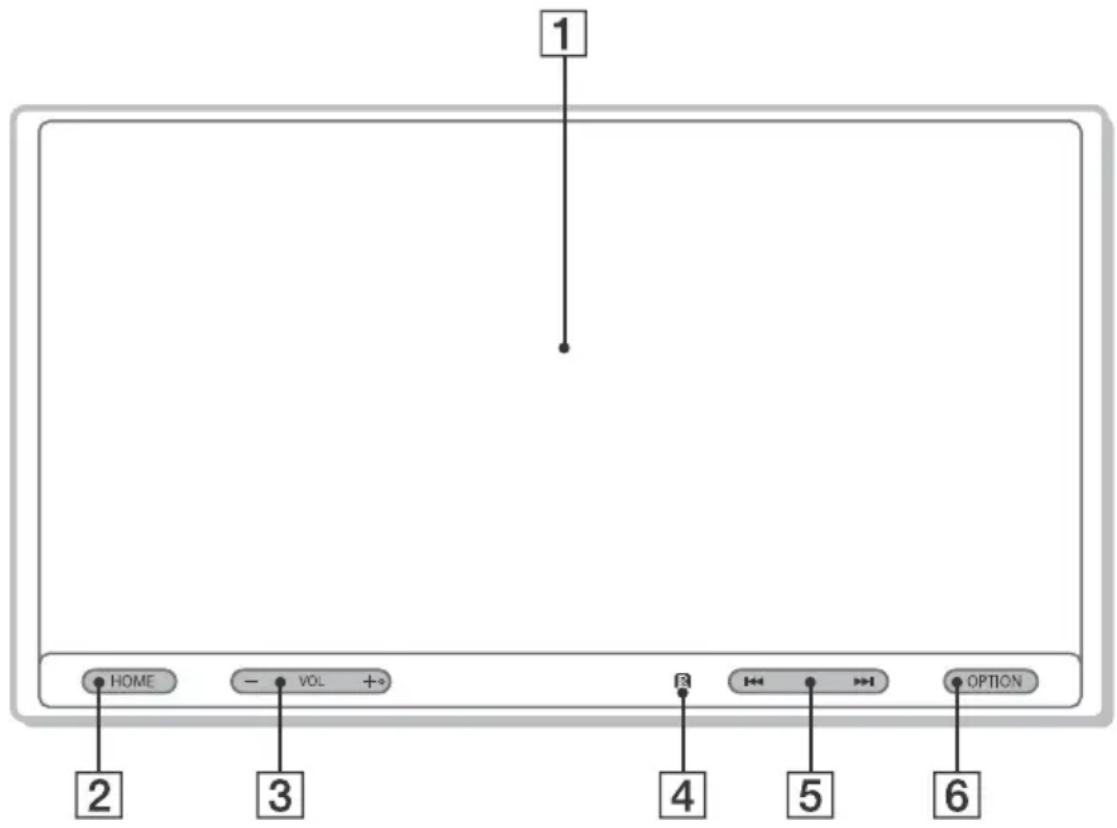

Appareil principal

La touche VOL (volume) + possède un point tactile.

1 Affichage/écran tactile
2 HOME

Affiche l'écran HOME (page 5).

- ATT (atténuer)

Maintenez enfoncé pendant 1 seconde pour atténuer le son.

Pour annuler, maintenez enfoncé à nouveau ou appuyez sur VOL +.

3 VOL (volume) +/-
4 Récepteur de la télécommande

5 ◀◀◀ /▶▶◀ (précédent/suivant)

Fonctionne différemment selon la source sélectionnée :

• Radio/DAB+ : permet de sélectionner une présélection.
• USB/Audio BT : permet d'accéder au fichier précédent/suivant.

Appuyez et maintenez enfoncé pour :

• Radio : rechercher une station automatiquement (SEEK+/SEEK-).
• DAB+ : sélectionner une station (lorsque [Seek Par] est réglé sur [A-Z])/rechercher une station (lorsque [Seek Par] est réglé sur [Station Gp]).
• USB/Audio BT : reculer rapidement/avancer rapidement.

6 OPTION

Affiche l'écran OPTION (page 5).

VOICE

Appuyez et maintenez enfoncé pour activer la fonction de commande vocale pour Apple CarPlay et Android Auto™.

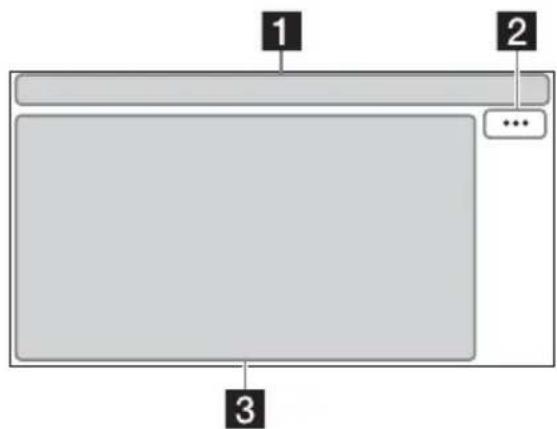

Affichages à l'écran

Écran de lecture :

1 Indications d'état

ATT	S'allume quand le son est atténué.
AF	S'allume quand AF (fréquences alternatives) est disponible.
TA	S'allume quand les informations de trafic actuel (TA : annonces routières) sont disponibles.
ANNC	S'allume quand une annonce DAB est disponible.
DAB	Indique l'état d'intensité du signal de la radio DAB.
	S'allume quand le signal Bluetooth® est activé. Clignote quand la connexion est en cours d'établissement.
	S'allume lorsque le périphérique audio est lisible en activant le profil A2DP (Advanced Audio Distribution Profile, profil de distribution audio avancée).
	S'allume lorsqu'il est possible d'appeler en mains libres en activant le profil HFP (Handsfree Profile, profil mains libres).
	Indique l'état d'intensité du signal du téléphone mobile connecté.
	Indique l'état de charge restant de la batterie du téléphone mobile connecté.

2 ..(option de source)

Ouvre le menu d'option de source. Les éléments disponibles varient selon la source.

3 Zone spécifique à l'application

Affiche des commandes de lecture/indications ou bien l'état de l'appareil. Les éléments affichés varient selon la source.

4 Horloge

Affiche l'heure selon le réglage défini sous Date/Heure.

5 (retour à l'écran de lecture)

Bascule entre l'écran HOME et l'écran de lecture.

6 Touches de sélection des sources et réglages

Permettent de changer de source ou d'effectuer divers réglages.

Tapez et glissez pour sélectionner l'icône de réglage et d'autres icônes.

Touchez l'icône de la source que vous souhaitez sélectionner.

	Android Auto		Apple CarPlay		Radio
	DAB+ Audio		B1Téléphone
	USB port 1	WebLink USB port 2
	Cam. recul	Répérages

7 Touches de sélection du son
Modifie le son.

8 ⏻ (veille)

Bascule l'appareil en mode veille (la charge USB reste disponible). Pour reprendre, appuyez sur n'importe quelle touche.

9 (Monitor off)

Éteint le moniteur. Lorsque le moniteur est éteint, touchez une partie quelconque de l'affichage pour le rallumer.

10 EXTRA BASS(EXTRA BASS)

Permet de modifier le réglage EXTRA BASS.

11 ↓↑(EQ10/Caiss. bas.)

Permet de modifier le réglage EQ10/Caiss. bass.

Opérations de base

Pairage avec un périphérique BLUETOOTH

Lorsque vous connectez l'appareil à un périphérique BLUETOOTH pour la première fois, il est nécessaire qu'ils se reconnaissent mutuellement (c'est ce que l'on appelle le « pairage »). Le pairage permet à l'appareil et à d'autres périphériques de se reconnaître mutuellement.

1 Appuyez sur HOME, puis touchez [Réglages]
→ [Bluetooth] → [Connexion Bluetooth] → [ACTIVÉ] → [Pairage].
clignote lorsque l'appareil est en mode de veille de pairage.
2 Procédez au pairage sur le périphérique BLUETOOTH afin qu'il détecte cet appareil.
3 Sélectionnez le nom de votre modèle sur l'affichage du périphérique BLUETOOTH*.

Une fois le pairage effectué, reste allumé.

* Si la saisie d'une clé d'authentication est requise sur le périphérique BLUETOOTH, saisissez [0000].

Raccordement d'une caméra de recul

En raccordant la caméra de recul en option à la borne CAMERA IN, vous pouvez afficher l'image de la caméra de recul. Pour plus d'informations, reportez-vous à la section « Raccordement/Installation » (page 10).

Pour afficher l'image de la caméra de recul

Appuyez sur HOME, puis touchez [Cam. recul].

Désactivation du mode de démonstration

1 Appuyez sur HOME, puis touchez [Réglages].
2 Touchez [Général], puis [Démo] pour le régler sur [DÉSACTIVÉ].
3 Pour quitter le menu de configuration, touchez deux fois (retour).

Mise à jour du firmware

Pour mettre à jour le firmware, consultez le site d'assistance à l'adresse mentionnée sur la couverture arrière, puis suivez les instructions en ligne.

Remarque

Ne retirez pas la clé USB pendant la mise à jour.

Informations complémentaires

Précautions

• L'antenne électrique se déploie automatiquement.
• Lorsque vous revendez le véhicule contenant l'appareil ou que vous le mettez au rebut, exécutez une réinitialisation d'usine pour rétablir tous les réglages d'origine.
• Ne renversez pas de liquide sur l'appareil.

Remarques sur la sécurité

• Respectez le code de la route, les lois et les règlements locaux.

• Pendant la conduite

• Ne regardez pas ou n'utilisez pas l'appareil, car cela pourrait vous distraire et provoquer un accident. Stationnez votre véhicule dans un endroit sûr pour regarder ou utiliser l'appareil.

• N'utilisez pas la fonction de configuration ou toute autre fonction susceptible de détourner votre attention de la route.
• Lorsque vous reculez le véhicule, regardez vers l'arrière et surveillez attentivement les alentours pour assurer votre sécurité, même si la caméra de recul est raccordée. Ne vous fiez pas exclusivement à la caméra de recul.

- Pendant l'utilisation

• N'insérez pas les mains, les doigts ou des corps étrangers dans l'appareil, car vous pourriez vous blesser ou endommager l'appareil.
• Maintenez les petits objets hors de portée des enfants.
• Veillez à attacher les ceintures de sécurité pour éviter les blessures en cas de mouvement brusque du véhicule.

Prévention d'accident

Les images n'apparaissent qu'une fois que le véhicule est stationné et que le frein de stationnement est serré.

Si le véhicule commence à bouger pendant la lecture vidéo, le message suivant s'affiche et vous ne pouvez pas regarder la vidéo.

[Viséo bloquée pour votre sécurité.]

N'utilisez pas l'appareil et ne regardez pas le moniteur pendant la conduite.

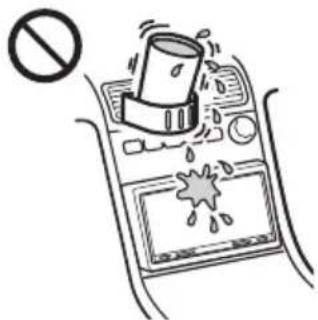

Remarques sur l'écran à cristaux liquides

- Évitez de mouiller l'écran à cristaux liquides et ne l'exposez pas à des liquides. Cela pourrait provoquer un dysfonctionnement.

• N'exercez pas de pression excessive sur l'écran à cristaux liquides, car cela

pourrait déformer l'image ou provoquer un dysfonctionnement (l'image pourrait ne plus être nette ou l'écran à cristaux liquides pourrait être endommagé).

- Ne touchez pas l'écran à cristaux liquides avec des objets autres que votre doigt sous peine de l'endommager ou de le briser.

- Nettoyez l'écran à cristaux liquides avec un chiffon doux et sec. N'utilisez pas de solvants tels que de l'essence, du diluant, des nettoyants disponibles dans le commerce ou un produit antistatique.

- N'utilisez pas l'appareil en dehors de la plage de températures comprises entre 0 °C et 40 °C.

- Si votre véhicule était stationné dans un endroit froid ou chaud, l'image peut ne pas être nette. Le moniteur n'est toutefois pas endommagé et l'image redevient nette dès que la température à l'intérieur du véhicule est à nouveau normale.

- Certains points bleus, rouges ou verts fixes peuvent apparaître sur le moniteur. Ces sont des « points lumineux » et cela peut se produire sur tout écran à cristaux liquides. L'écran à cristaux liquides est un composant de précision dont plus de 99,99 % des segments sont fonctionnels. Il est toutefois possible qu'un petit pourcentage (généralement 0,01 %) de segments ne s'illumine pas correctement. Cela n'entrave toutefois pas votre lecture.

Remarques sur l'écran tactile

•Cet appareil utilise un écran tactile capacitif. Touchez l'écran directement avec le bout du doigt.

- Cet appareil ne prend pas en charge la commande multi-points.

- Ne touchez pas l'écran avec des objets pointus tels qu'une aiguille, un stylo ou un ongle. L'utilisation d'un stylet n'est pas prise en charge par cet appareil.

- Si vous touchez l'écran du doigt alors que vous portez des gants, l'appareil peut ne pas réagir ni fonctionner correctement.

- Ne laissez aucun objet entrer en contact avec l'écran tactile. L'appareil risque de ne pas réagir correctement en cas de contact entre l'écran et un objet autre que le bout de votre doigt.

- Comme l'écran est en verre, ne soumettez pas l'appareil à des chocs violents. Si l'écran présente une fissure ou un éclat, ne touchez pas la partie endommagée, sous peine de vous blesser.

- Maintenez les autres appareils électriques à l'écart de l'écran tactile. Ils pourraient provoquer un dysfonctionnement de l'écran tactile.

- En cas de présence de gouttelettes d'eau sur l'écran tactile ou si vous touchez l'écran avec des doigts humides, l'écran tactile risque de ne pas réagir correctement.

À propos de l'iPhone

- Modèles d'iPhone compatibles :

iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s

• L'utilisation du badge Made for Apple signifie qu'un accessoire a été conçu pour être raccordé spécifiquement au produit ou aux produits Apple identifiés dans le badge, et a été certifié par le constructeur pour satisfaire les normes de performance d'Apple. Apple n'est pas responsable du fonctionnement de cet appareil ni de sa conformité avec les consignes et normes de sécurité. Veuillez noter que l'utilisation de cet accessoire avec un produit Apple peut avoir un effet adverse sur les performances sans fil.

Remarque sur la licence

Ce produit contient un logiciel utilisé par Sony sous contrat de licence conclu avec le propriétaire des droits de copyright. Nous sommes obligés d'annoncer le contenu du contrat aux clients selon les exigences du propriétaire des droits de copyright du logiciel.

Pour plus d'informations sur les licences logicielles, sélectionnez [Réglages] → [Général] → [Licences open source].

Remarque sur le logiciel appliqué GPL/LGPL GNU

Ce produit contient un logiciel soumis à la licence publique générale GNU suivante (ci-après référencée sous « GPL ») ou la licence publique générale limitée GNU (ci-après référencée sous « LGPL »). Celles-ci établissent que les clients ont le droit d'acquérir, modifier et redistribuer le code source dudit logiciel conformément aux conditions de la GPL ou LGPL affichée sur cet appareil. Le code source du logiciel mentionné ci-dessus est disponible sur le Web.

Pour le télécharger, accédez à l'URL suivante, puis sélectionnez le nom de modèle « XAV-AX5550D ». URL : http://www.sony.net/Products/Linux/Veuillez noter que Sony ne peut pas répondre ou réagir à toutes les interrogations concernant le contenu du code source.

Si vous avez des questions concernant cet appareil ou si vous rencontrez des problèmes qui ne sont pas abordés dans ce mode d'emploi, contactez votre revendeur Sony le plus proche.

Spécifications

Moniteur

Type d'affichage : grand moniteur couleur à cristaux liquides

Dimensions : 6,95 po/176 mm

Système : matrice active TFT

Nombre de pixels :

1 152 000 pixels (800 × 3 (RVB) × 480)

Système couleur :

sélection automatique PAL/NTSC pour la borne CAMERA IN

Radio

DAB/DAB+

Plage de syntonisation :

Connecteur d'antenne externe

FM

Plage de syntonisation : 87,5 MHz - 108,0 MHz

Sensibilité utile : 7 dBf

Rapport signal/bruit : 70 dB (mono)

Séparation à 1 kHz : 45 dB

AM

Plage de syntonisation : 531 kHz - 1 602 kHz

Sensibilité : 32 μV

Lecteur USB

InterfaceUSB :

USB port 1 (Haute vitesse)

USB port 2 (Pleine vitesse)

Courant maximal :

USB port 1:1,5 A

USB port 2 : 500 mA

Communication sans fil

Système de communication :

Norme BLUETOOTH Classe de puissance 2

(+1 dBm par conduction max.)

Portée de communication maximale ^*1 :

Ligne de vision d'environ 10 m

Bande de fréquences :

Bande de 2,4 GHz (2,4000 GHz - 2,4835 GHz)

Méthode de modulation : FHSS

Profils BLUETOOTH compatibles ^2 :

A2DP (Advanced Audio Distribution Profile, profil de distribution audio avancée) 1.3

AVRCP (Audio Video Remote Control Profile, profil de commande audio/vidéo à distance) 1.3

HFP (Handsfree Profile, profil mains libres) 1.6

PBAP (Phone Book Access Profile, profil d'accès au répertoire) 1.1

Codecs correspondants : SBC, AAC

*1 La portée réelle varie en fonction de nombreux facteurs tels que la présence d'obstacles entre les appareils, les champs magnétiques autour des fours à micro-ondes, l'électricité statique, la sensibilité de la réception, les performances de l'antenne, le système d'exploitation, les applications logicielles, etc.

*2 Les profils BLUETOOTH standard indiquent la finalité de la communication BLUETOOTH entre des périphériques.

Amplificateur de puissance

Sorties : sorties haut-parleurs

Impédance des haut-parleurs : 4 Ω - 8 Ω

Puissance de sortie maximale : 55 W × 4 (sous 4 Ω)

Généralités

Alimentation requise : batterie de véhicule 12 V CC (masse négative)

Consommation nominale : 10 A

Dimensions :

environ 178 mm × 100 mm × 139 mm (l/h/p)

Dimensions de montage :

environ 182 mm × 111 mm × 120 mm (l/h/p)

Poids : environ 1,0 kg

Contenu de l'emballage :

Composants destinés à l'installation et au raccordement (1 jeu)

Adressez-vous au concessionnaire pour tout renseignement complémentaire.

La conception et les spécifications sont sujettes à modification sans préavis.

Copyrights

Les logos et la marque verbale Bluetooth® sont des marques déposées qui appartiennent à Bluetooth SIG, Inc. et qui sont utilisées par Sony Corporation sous licence uniquement. Les autres marques commerciales et noms commerciaux appartiennent à leurs propriétaires respectifs.

Windows Media est une marque ou une marque déposée de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays.

Ce produit est protégé par des droits de propriété intellectuelle de Microsoft Corporation. Toute utilisation ou diffusion de la technologie décrite sortant du cadre de l'utilisation de ce produit est interdite sans licence accordée par Microsoft ou une filiale autorisée de Microsoft.

Apple et iPhone sont des marques commerciales d'Apple Inc., déposées aux états-Unis et dans d'autres pays.

Apple CarPlay est une marque commerciale d'Apple Inc.

Android Auto est une marque de Google LLC.

WebLink est une marque déposée d'Abalta Technologies, Inc. aux États-Unis et une marque commerciale dans les autres pays.

Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.

• N'installez pas cet appareil dans un véhicule qui ne possède pas de position ACC. L'affichage de l'appareil ne s'éteint pas même si le contact est coupé, ce qui décharge la batterie.
• Acheminez tous les fils de masse jusqu'à un point de masse commun.
• Veillez à ce qu'aucun fil ne soit coincé sous une vis ou happé par des pièces mobiles (par exemple, une glissière de siège).
• Avant d'effectuer les raccordements, coupez le contact du véhicule pour éviter les courts-circuits.
• Raccordez le câble d'alimentation ① à l'appareil et aux haut-parleurs avant de le brancher sur le connecteur d'alimentation auxiliaire.
• Pour des raisons de sécurité, veillez à isoler avec du ruban isolant les extrémités libres des fils non raccordés.
• Choisissez soigneusement l'emplacement d'installation afin que l'appareil n'entrave pas la conduite normale.
• Évitez d'installer l'appareil dans des endroits soumis à la poussière, à la saleté, à des vibrations excessives ou à des températures élevées, notamment les rayons directs du soleil ou la proximité des conduites de chauffage.
• Utilisez exclusivement le matériel de fixation fourni afin de garantir une installation sûre.

Remarque sur le câble d'alimentation (jaune)

Lorsque vous raccordez cet appareil conjointement avec d'autres équipements stéréo, l'intensité nominale du circuit du véhicule auquel l'appareil est raccordé doit être supérieure à la somme des intensités nominales des fusibles de chaque équipement.

Remarque sur l'installation dans des véhicules équipés d'un système Start-Stop

L'appareil peut redémarrer lorsque le moteur est démarré à partir du système Start-Stop. Si tel est le cas, désactivez le système Start-Stop de votre véhicule.

Remarque sur l'installation dans des véhicules équipés d'un système de frein de stationnement électrique

Dans les véhicules équipés d'un frein de stationnement électrique, certaines fonctions (notamment le blocage de la vidéo) peuvent ne pas fonctionner correctement.

Réglage de l'angle de fixation

Réglez l'angle de fixation afin qu'il soit inférieur à 30°.

Liste des pièces pour installation

① Câble d'alimentation (1)

② Vis de montage (5 × max. 9 mm) (4)

③ Microphone (1)

④ Base de montage à plat(1)

⑤ Adhésif double face (1)

⑥ Câbles d'extension USB (2)

⑦ Languettes de fixation pour câble (2)

⑧ Encadrement de montage (1)

⑨ Garniture (1)

⑩ Clés de déblocage (2)

• Cette liste des pièces ne comprend pas tout le contenu de l'emballage.
  • L'encadrement de montage ⑧ est fixé à l'appareil avant son expédition. Avant de monter l'appareil, utilisez les clés de déblocage ⑩ pour retirer l'encadrement de montage ⑧ de l'appareil. Pour plus d'informations, reportez-vous à la section « Retrait de l'encadrement de montage » (page 14).
• Conservez les clés de déblocage ⑩, car vous en aurez besoin à l'avenir si vous décidez de retirer l'appareil de votre véhicule.

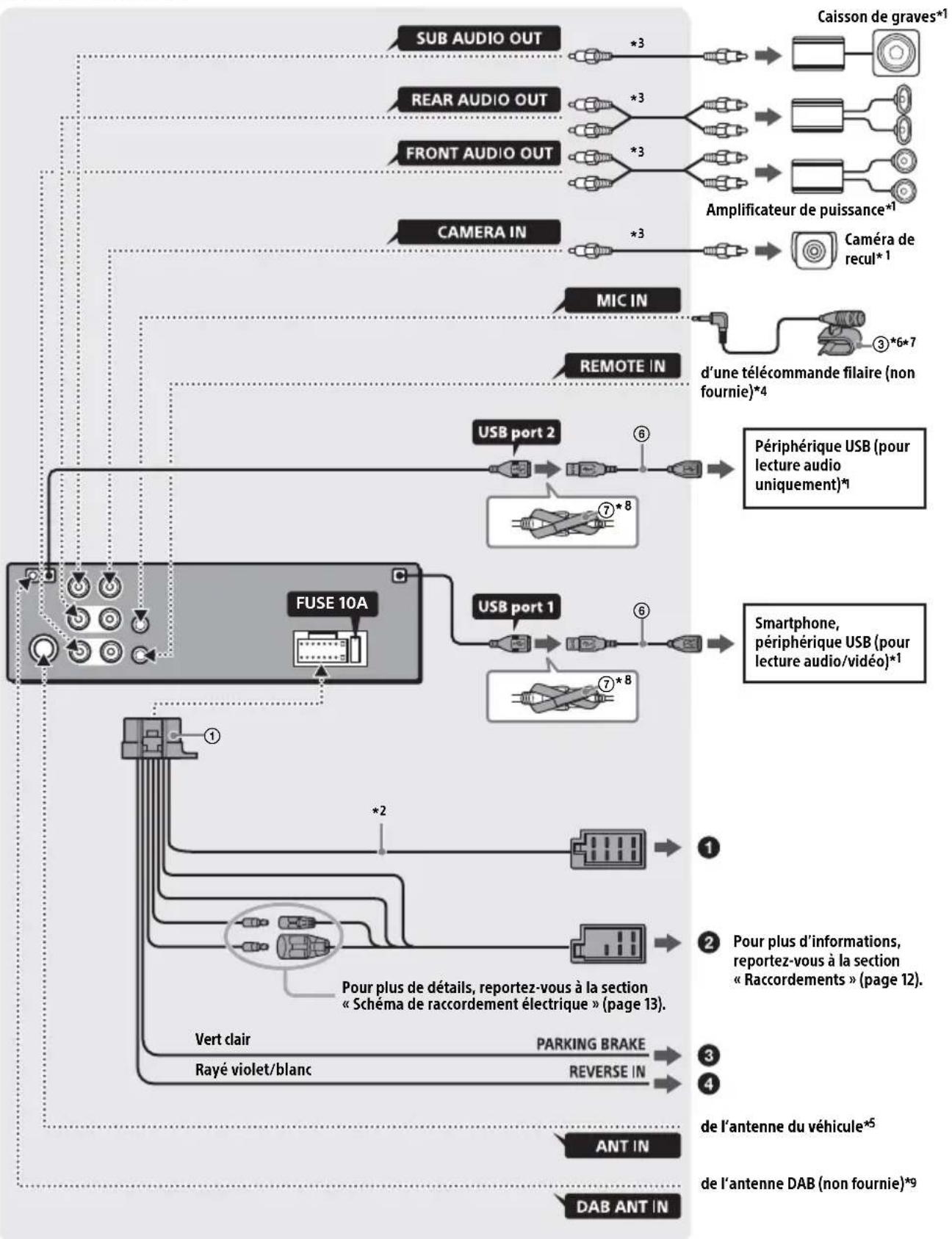

Raccordement

*1 Non fourni

*2 Impédance des haut-parleurs : 4 Ω à 8 Ω × 4

*3 Cordon à broches RCA (non fourni)

*4 Selon le type de véhicule, utilisez un adaptateur pour la télécommande filaire (non fournie). Pour plus de détails sur l'utilisation de la télécommande filaire, reportez-vous à la section « Utilisation de la télécommande filaire » (page 13).

*5 Selon le type de véhicule, utilisez un adaptateur (non fourni) si vous ne parvenez pas à brancher le connecteur d'antenne.

*6 Qu'il soit utilisé ou non, acheminez le cordon de l'entrée microphone de façon à ce qu'il n'interfère pas avec la conduite. Fixez le cordon avec un attache-câble ou autre s'il est installé près de vos pieds.

*7 Pour plus de détails sur l'installation du microphone, reportez-vous à la section « Installation du microphone » (page 13).

*9 Réglez [Puissance de l'antenne] sur [ACTIVÉ] (par défaut) ou [DÉSACTIVÉ] selon le type d'antenne DAB (non fournie).

Courant d'alimentation max. 0,1 A

Raccordements

Si vous disposez d'une antenne électrique dépourvue de relais, vous risquez de l'endommager si vous raccordez cet appareil à l'aide du câble d'alimentation fourni ①.

① Vers le connecteur des haut-parleurs du véhicule

1	Haut-parleurarrière (droit)	⊕	Violet
2		⊖	Rayé violet/noir
3	Haut-parleuravant (droit)	⊕	Gris
4		⊖	Rayé gris/noir
5	Haut-parleuravant (droit)	⊕	Blanc
6 ⊖
7	Haut-parleurarrière (droit)	⊕	Vert
8 ⊖

② Vers le connecteur d'alimentation du véhicule

12	alimentation permanente	Jaune
13	antenne électrique/amplificateur de puissance (REM OUT)	Rayé bleu/blanc
14	alimentation de l’éclairage commutée	Rayé orange/blanc
15	alimentation commutée Rouge
16	masse Noir

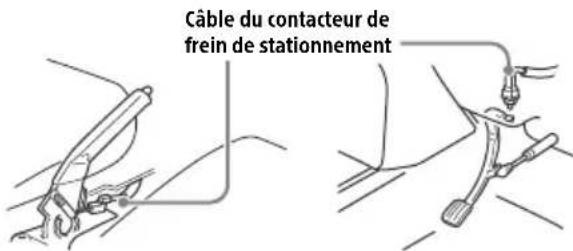

③ Vers le câble du contacteur de frein de stationnement

La position de montage du câble du contacteur de frein de stationnement dépend de votre véhicule.

Veillez à raccorder le câble du frein de stationnement (vert clair) du câble d'alimentation ① au câble du contacteur de frein de stationnement.

Type frein à main Type frein à pédale

4 Vers la borne d'alimentation +12 V du câble des feux arrière du véhicule (uniquement en cas de raccordement de la caméra de recul)

Raccordement de protection de la mémoire

Lorsque le câble d'alimentation jaune est raccordé, le circuit mémoire est toujours alimenté, même lorsque le contact est coupé.

Raccordement des haut-parleurs

- Avant de raccorder les haut-parleurs, mettez l'appareil hors tension.

- Utilisez des haut-parleurs dont l'impédance est comprise entre 4 Ω et 8 Ω et dont la puissance admissible est appropriée pour éviter qu'ils soient endommagés.

Schéma de raccordement électrique

Vérifiez le connecteur d'alimentation auxiliaire de votre véhicule et faites correspondre correctement les raccordements en fonction du véhicule.

Connecteur d'alimentation auxiliaire

Raccordement ordinaire

12	alimentation permanente	Jaune
15	alimentation commutée Rouge

Quand les positions des câbles rouge et jaune sont inversées

12 a	imentation commutée Jaune
15	alimentation permanente	Rouge

Pour les véhicules sans position ACC

Après avoir fait correspondre correctement les raccordements et les câbles d'alimentation commutée, raccordez l'appareil à l'alimentation du véhicule. Si vous avez des questions et si vous rencontrez des problèmes pour le raccordement de cet appareil qui ne sont pas abordés dans ce mode d'emploi, contactez votre concessionnaire automobile.

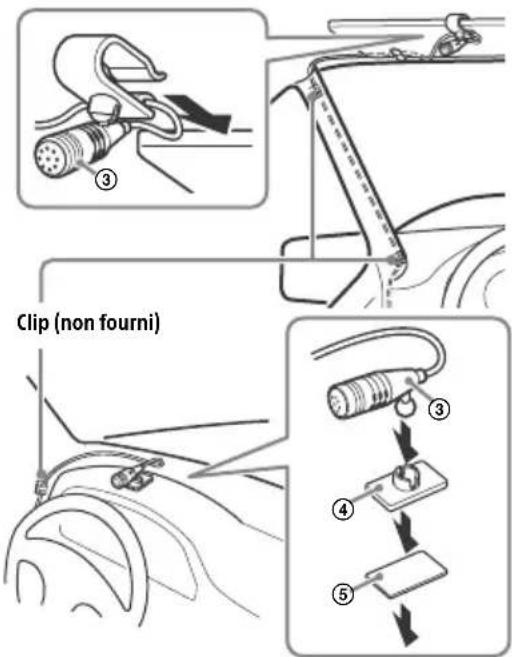

Installation du microphone

Pour capter votre voix lors d'un appel en mains libres, vous devez installer le microphone ③.

• Il est extrêmement dangereux d'avoir le cordon enroulé autour de la colonne de direction ou du levier de vitesse. Empêchez le cordon et d'autres composants d'interférer avec votre conduite.
• Si des airbags ou d'autres équipements anti-chocs se trouvent dans votre véhicule, contactez le magasin où vous avez acheté l'appareil ou le concessionnaire avant installation.

Remarques

• En cas de montage sur le tableau de bord, retirez délicatement l'attache du microphone ③, puis fixez la base de montage à plat ④ sur le microphone ③.
• Avant de placer l'adhésif double face ⑤, nettoyez la surface du tableau de bord avec un chiffon sec.

Utilisation de la télécommande filaire

1 Pour activer la télécommande filaire, réglez [Contrôle direction] sous [Général] sur [Présélectionnée].

Utilisation de la caméra de recul

L'installation de la caméra de recul (non fournie) est requise avant toute utilisation.

L'image d'une caméra de recul raccordée à la borne CAMERA IN s'affiche lorsque :

• les feux de recul de votre véhicule s'allument (ou lorsque le levier de vitesse est placé en position R (marche arrière)).
• vous appuyez sur HOME, puis touchez [Cam. recul].

Installation

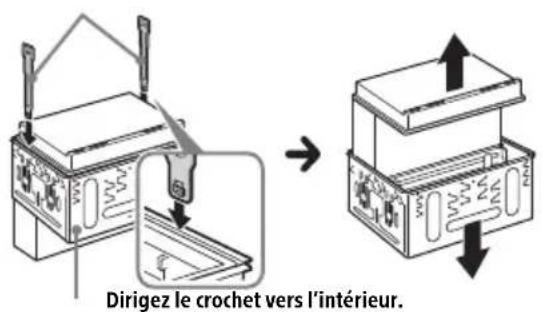

Retrait de l'encadrement de montage

Avant d'installer l'appareil, retirez l'encadrement de montage fixé à l'appareil.

1 Insérez les deux clés de déblocage jusqu'à ce qu'elles émettent un déclic, poussez l'encadrement de montage vers le bas, puis dégagez l'appareil en le tirant vers le haut.

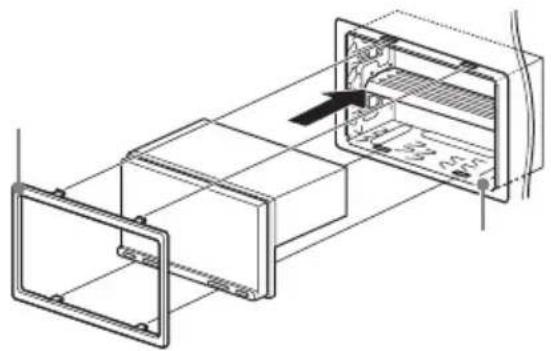

Montage de l'appareil dans le tableau de bord

• Avant de procéder à l'installation, assurez-vous que les languettes des deux côtés de l'encadrement de montage sont inclinées de 3,5 mm vers l'intérieur.
• Pour les véhicules japonais, voir « Montage de l'appareil dans un véhicule japonais » (page 14).

1 Positionnez l'encadrement de montage à l'intérieur du tableau de bord, puis pliez les griffes vers l'extérieur pour un ajustement serré.

2 Installez l'appareil dans l'encadrement de montage .

• Si les languettes sont droites ou si elles sont inclinées vers l'extérieur, l'appareil ne peut pas être installé correctement et il risque d'être expulsé.
• Assurez-vous que les 4 languettes de la garniture sont bien insérées dans les fentes de l'encadrement de montage.

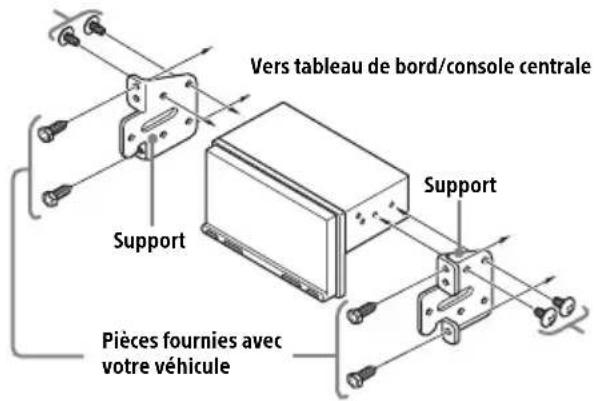

Montage de l'appareil dans un véhicule japonais

Vous risquez de ne pas pouvoir installer cet appareil dans certains véhicules japonais. Dans ce cas, consultez votre revendeur Sony.

Pour installer cet appareil sur les supports préinstallés dans votre véhicule, installez les vis de montage dans les trous de vis appropriés à votre véhicule :

T pour TOYOTA et N pour NISSAN.

Pour éviter tout dysfonctionnement, installez l'appareil uniquement avec les vis de montage .

Remplacement du fusible

Lorsque vous remplacez le fusible, veillez à utiliser un fusible dont l'intensité nominale correspond à la valeur indiquée sur le fusible usagé.

Si le fusible saute, vérifiez le branchement de l'alimentation et remplacez-le.

Si le nouveau fusible saute également, il est possible que l'appareil soit défectueux. Dans ce cas, consultez votre revendeur Sony le plus proche.

Fusible (10 A)

Warnung

Le soussigné, Sony Corporation, déclare que cet équipement est conforme à la Directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

http://www.compliance.sony.de/

Deutsch

Si vous avez des questions ou si vous souhaitez consulter les toutes dernières informations techniques sur ce produit, rendez-vous sur le site Web suivant :

Merci d'enregister votre produit en ligne sur : Registre su producto online en: Registrera din produkt online nu på:

https://www.sony.eu/mysony

Help Guide (online manual)

Guide d'aide (manuel en ligne)

Pour plus d'informations, veuillez visiter le site Web suivant et référez-vous au nom de votre unité comme indiqué ci-dessous.
