HX1200i - Alimentation (PC) CORSAIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bloc d'alimentation pour PC
Marque	Corsair
Modèle	HX1200i
Dimensions (L x l x H)	200 x 150 x 86 mm
Poids	Environ 2,5 kg
Puissance nominale	1200 W (100-115 V CA) / 1500 W (115-240 V CA)
Tension d'entrée	100-240 V CA, 15-9 A, 47-63 Hz
Rendement	80 PLUS Platinum (>90 % à charge typique)
Modularité	Entièrement modulaire (câbles CC détachables)
Gestion des câbles	Câbles plats et souples, longueurs adaptées
Protection contre les surtensions (OVP)	Oui, sur +12 V, +5 V, +3,3 V
Protection contre les surintensités (OCP)	Oui, sur rails +3,3 V, +5 V, +12 V (rail unique ou multirail via iCUE)
Protection contre les surchauffes (OTP)	Oui, arrêt si température interne excessive
Protection contre les courts-circuits (SCP)	Oui, sur toutes les sorties principales
Protection contre les surcharges (OPP)	Oui, entre 115 % et 135 % de la puissance nominale
Protection contre les défaillances catastrophiques	Oui, circuits de sécurité
Ventilateur	140 mm, roulement à billes, courbe de vitesse configurable
Connectique	1x ATX 24 broches, 2x EPS/ATX12V 8 broches (4+4), 1x 12VHPWR, 3x PCIe 8 broches (6+2) (pour modèle 1500W, adapté au 1200W)
Interface de surveillance	USB-C vers carte mère, compatible iCUE
Fonctions iCUE	Surveillance de la puissance, profils de ventilateur, commutation OCP monorail/multirail, alertes
Contenu de l'emballage	Alimentation, câble CA, câbles CC, attaches, câble USB, vis, notice
Entretien	Dépoussiérage régulier du ventilateur et des grilles
Pièces détachées et réparabilité	Câbles modulaires disponibles séparément ; réparation par professionnel recommandée

FOIRE AUX QUESTIONS - HX1200i CORSAIR

Comment installer le bloc d'alimentation Corsair HX1200i ?

Débranchez l'ancienne alimentation, insérez la nouvelle dans le boîtier et fixez-la avec les vis fournies. Branchez les câbles ATX, EPS, PCIe et SATA selon vos composants. Assurez-vous que l'interrupteur est sur OFF avant de brancher le câble CA.

Que faire si le ventilateur de l'alimentation ne tourne pas ?

Le ventilateur est équipé d'une fonction semi-passive : il ne tourne pas à faible charge. Si la température interne augmente, il se met en marche. Vérifiez dans iCUE si la courbe de ventilateur est correctement configurée.

Comment utiliser le logiciel iCUE avec ce bloc d'alimentation ?

Connectez le câble USB-C fourni entre l'alimentation et un connecteur USB 2.0 de la carte mère. Téléchargez et installez iCUE. Dans l'interface, sélectionnez le HX1200i pour surveiller la puissance, la température, configurer les profils de ventilateur et basculer entre OCP monorail et multirail.

Quelle est la différence entre les modes OCP monorail et multirail ?

En mode monorail, tout le courant 12 V est sur un seul rail, offrant une capacité élevée pour un seul composant. En mode multirail (par défaut), le courant est réparti sur plusieurs rails (par exemple 40 A par rail) pour une meilleure protection. Vous pouvez basculer dans iCUE.

Puis-je utiliser les câbles d'une ancienne alimentation Corsair ?

Non, utilisez uniquement les câbles fournis avec le HX1200i. Les câbles d'autres modèles peuvent avoir des brochages différents et endommager les composants.

Quelle est la puissance maximale délivrée sur le rail +12 V ?

Le rail +12 V peut fournir jusqu'à 125 A (1500 W) sous 115-240 V, et environ 100 A (1200 W) sous 100-115 V. Consultez l'étiquette du bloc pour les détails.

L'alimentation est-elle compatible avec les cartes mères ATX standard ?

Oui, elle est conforme à la norme ATX 3.0. Le connecteur principal est un 24 broches, compatible avec les cartes mères 20+4 broches. Les connecteurs EPS 12 V (4+4 broches) s'adaptent aux sockets CPU.

Comment nettoyer l'alimentation ?

Débranchez l'alimentation du secteur. Utilisez un chiffon sec ou une bombe d'air comprimé pour retirer la poussière des grilles et du ventilateur. Ne démontez pas le bloc.

Que signifie l'indication 80 PLUS Platinum ?

C'est un label de rendement énergétique. L'alimentation doit avoir un rendement d'au moins 89 % à 50 % de charge, 92 % à 100 % et 90 % à 20 %, ce qui réduit la consommation et la chaleur.

Puis-je remplacer le ventilateur de l'alimentation ?

Le ventilateur n'est pas conçu pour être remplacé par l'utilisateur. Toute ouverture annule la garantie. En cas de problème, contactez le support Corsair.

MODE D'EMPLOI HX1200i CORSAIR

Les blocs d'alimentation entierement modulaires CORSAIR HXi Series sont concus pour delivrer une alimentation fiable 80 PLUS Platinum à votre système.

SECURITE ET PROTECTION

Protection Contre La Surtension (OVP)

La conformité à la spécification ATX requiert une protection contre la surtension au niveau des sorties CC 12V, 5V et 3,3V. Cette protection coupe l'alimentation lorsque les sorties CC dépassent un seuil établi, déterminé par le constructeur du bloc d'alimentation.

Protection Contre Les Surintensités (OCP)

L'OCP est intégrée sur les rails 3,3V, 5V et 12V. Cette protection garantit que la sortie en tension des rails CC s'inscrit dans les limites d'une exploitation sure.

Protection Contre Les Surchauffes (OTP)

La protection contre les surchauffes (OTP) garantit que l'alimentation s'arrête lorsque sa température interne atteint un seuil défini. Cette situation résultat généralement d'une surcharge électrique interne ou de la défaillance du ventilateur.

Protection Contre Les Courts-Circuits (SCP)

Un court-circuit se définit par toute impédance de sortie inférieure à 0,1 ohm. Entre autres opérations, la fonction SCP s'assure que le bloc d'alimentation s'arrête si les rails 3,3V, 5V et 12V entrent en court-circuit les uns avec les autres ou avec la masse. La fonction SCP garantit également qu'en cas de court-circuit, l'unité et les composants de votre PC ne subissant aucun dommage.

Protection Contre La Surpuissance (OPP)

La protection contre la surpuissance arrête l'alimentation lorsque la puissance prélevée est comprise entre 115% et 135% de la puissance nominale.

Protection Contre Les Défaillances Catastrophiques

L'alimentation doit être équipée de circuits de protection pour s'arrête en toute sécurité afin d'éviter tout dommage dû à une défaillance catastrophe fisque (flamme, fumée excessive, circuit imprimé carbonisé, conducteur de circuit imprimé fondu, bruit soudain, émission de matière fondue, etc.).

CARACTERISTIQUES TECHNIQUES DU MODELE HX1000i ET MATÉRIEL FOURNI

Dimensions: 180mm(L) x 150mm(W) x 86mm(H)

Contenu De L'emballage: Alimentation, Câble CA, Câbles CC, Attaches De Câble, Câble USB, Vis De Montage, Notice De Sécurité

TABLEAU DE PUISSANCE DU BLOC D'ALIMENTATION CORSAIR HX1000i			CHARGE MAXIMALE	SORTIE MAXIMALE
MODELE RPS0131 +3.3V	25A			150W
RÉFÉRENCE PIECE	75-004202	+5V	25A
ENTRée CA NOMINALE	100 - 240V a.c.	+12V	83.3A	999.6W
COURANT EN ENTRE	13 - 6.5A	-12V	0.3A	3.6W
FRÉQUENCY	47 - 63Hz	+5Vsb	3.0A	15W
PUISSANCE TOTALE: 1000W

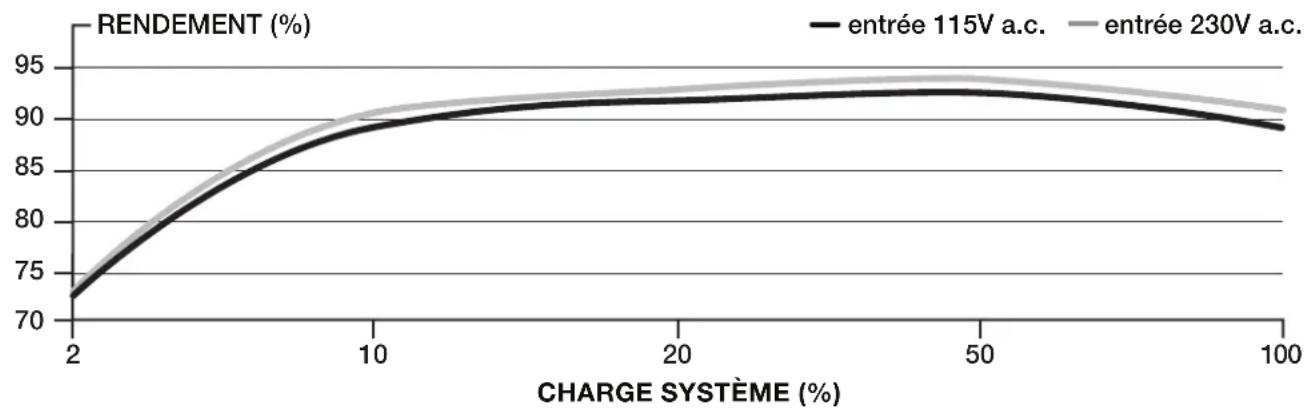

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR HX1000i

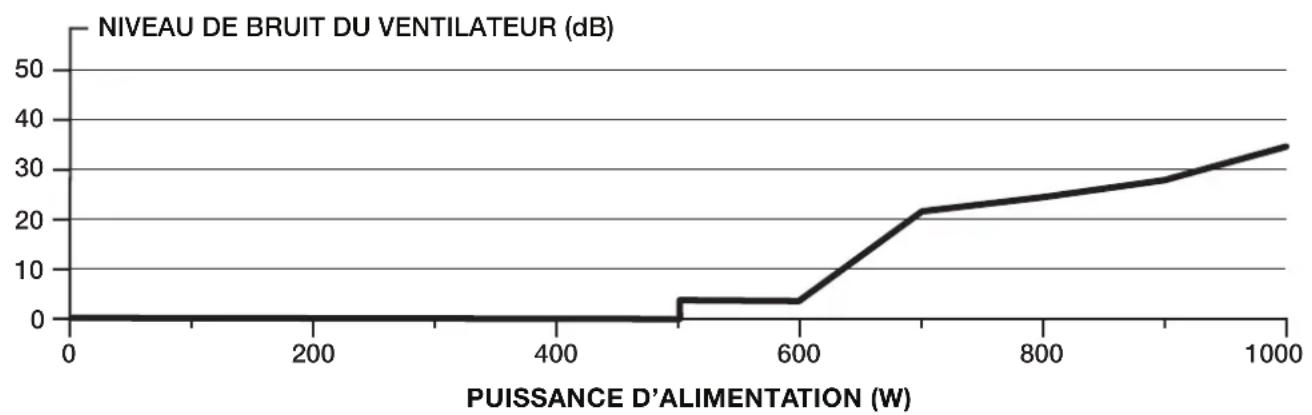

COURSE SONORE DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR HX1000i

CARACTERISTIQUES TECHNIQUES DU MODELE HX1500i ET MATÉRIEL FOURNI

Dimensions: 200mm(L) x 150mm(W) x 86mm(H)

Contenu De L'emballage: Alimentation, Câble CA, Câbles CC, Attaches De Câble, Câble USB, Vis De Montage, Notice De Sécurité

TABLEAU DE PUISSANCE DU BLOC D'ALIMENTATION CORSAIR HX1500i			CHARGE MAXIMALE SORTIE MAXIMALE
MODELE	RPS0132	+3.3V	25A	150W
RéféRATION PIECE	75-004203	+5V	25A
ENTRée CA NOMINALE	100 - 240V a.c.	+12V	125A	1500W
COURANT EN ENTREE	15 - 9A	-12V	0.3A	3.6W
Fréquence	47 - 63Hz	+5Vsb	3.5A	17.5W
PUISSANCE TOTALE: 1500W 115V a.c. - 240V a.c. PUISSANCE TOTALE: 1200W 100V a.c. - 115V a.c.

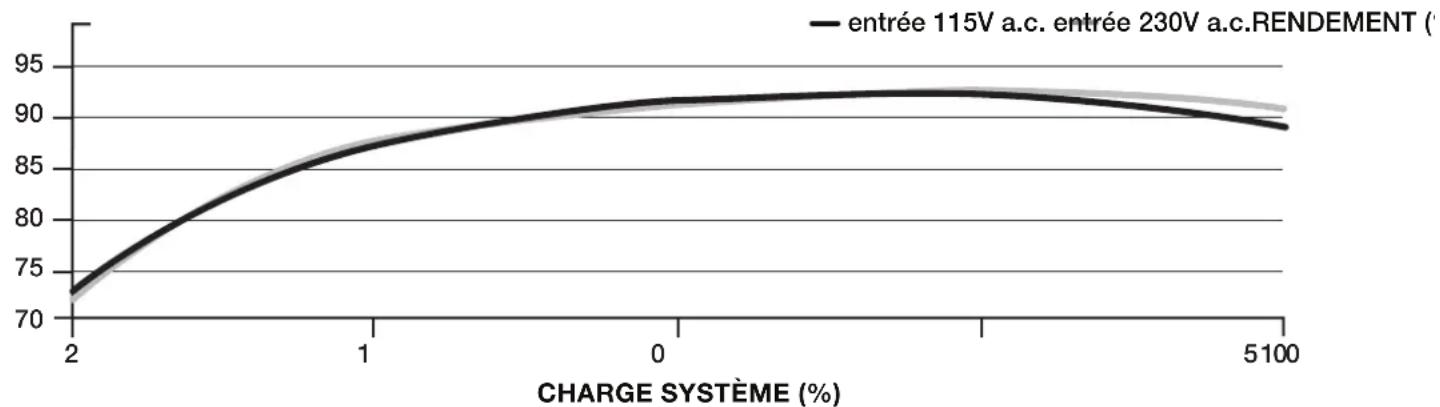

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR HX1500i

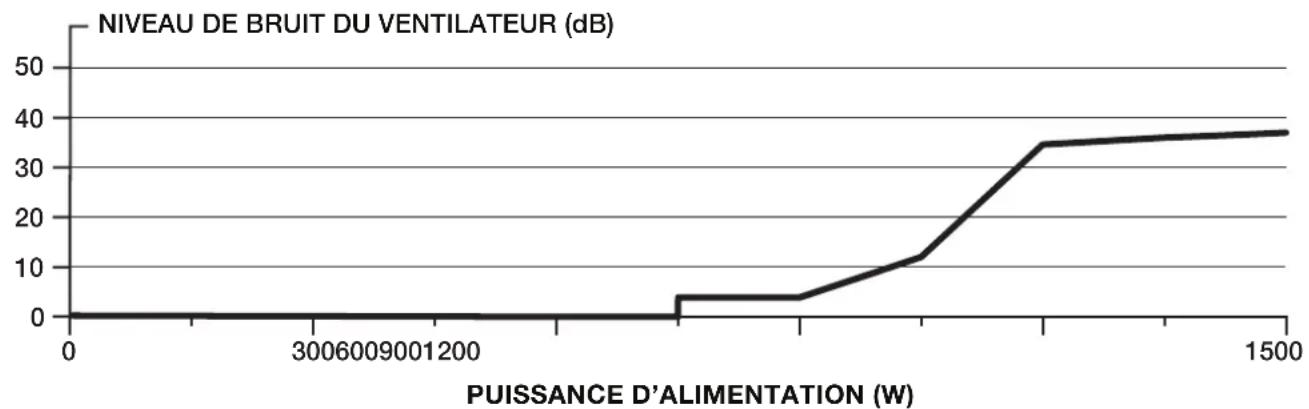

COURSE SONORE DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR HX1500i

INFORMATIONS SUR LES CÂBLES CORSAIR HXi SERIES

DESCRIPTION QTÉ
CONNECTEURS	LONGUEUR TOTALE	1000W	1500W
Câble ATX 24 broches (24)610mm	610mm ± 10mm 1 1
Câble EPS/ATX12V 8 broches (4+4)650mm	650mm ± 10mm 3 3
Câble 12VHPWR (12+4) broches650mm	650mm ± 10mm 1 1
Câble PCI-e 8 broches (6+2)650mm	650mm ± 10mm 0 3
Câble PCI-e 8 broches (6+2)675mm	775mm ± 10mm 3 3
Câble SATA (4 connecteurs SATA droits)455mm 115mm 115mm 115mm	800mm ± 10mm 2 2
Câble PATA (4 broches)450mm 100mm 100mm 100mm	750mm ± 10mm 2 2
USB (Type-C) à 10-1pin525mm	525 mm ± 25mm 1 1

INSTALLATION DE VOTRE NOUVELLE ALIMENTATION HXi SERIES

ÉTAPE 1: RETRAIT DU BLOC D'ALIMENTATION EXISTANT

Avertissement! Pour garantir un fonctionnement ajustat, utilisez uniquement les cables CC inclus avec votre nouvelle alimentation, a moins que vos ancients cables soient des cables CORSAIR d'origine du même type. Veuillez vérifier le type de vos cables existants avant de les utiliser!

Si vous assembliez un nouveau système, passez directement à l'étape 2:

1. Déconnectez le cordon d'alimentation CA de la prise murale ou de votre onduleur, puis de toute unité d'alimentation presente.
2. Déconnectez tous les cables d'alimentation de vos péripériques (carte video, carte mère, etc.).
3. Suivez les instructions du manuel de votre chassin et désinstallez libre bloc d'alimentation existant.
4. Passez à l'étape 2.

ÉTAPE 2: INSTALLATION DU NOUVEAU BLOC D'ALIMENTATION

1. Assurez-vous que le cable d'alimentation CA de l'unité est déconnecté.
2. Suivez les instructions du manuel de votre chassis et installez l'alimentation au moyen des vis fournies.
3. Raccordez le cable 24 broches (ATX) à la carte mère. Raccordez le cable +12V à 8 broches (EPS12V) à la carte mère.

a. Si vous carte mère dispose d'un connecteur +12V à 8 broches, raccordez le cable à 8 broches directement à celle-ci.
b. Si vous carte mère dispose d'un connecteur à 4 broches, détachez le module à 4 broches du cable à 8 broches, puis raccordez directement le cable à 4 broches ainsi obtenu à la carte mère.
c. Certains cartes mères nécessiteront une combinaison 8+4 broches, utilisez autant de cables EPS12V que nécessaire et ne les confondez pas avec les cables PCIe.

1. Raccordez les câbles des périhériques, les câbles PCI-Express et les câbles SATA.
   a. Raccordez les cables SATA aux prises d'alimentation de vos disques mécaniques et SSD SATA.
   b. Raccordez les cables PCI-Express aux prises d'alimentation de vos cartes video PCI-Express (le cas échéant).
   c. Raccordez les cables des périhériques aux événuels périhériques requérant un connecteur à 4 broches.
   d. Assurez-vous que tous les cables sont fermement raccordés. Veillez à conserver tout cable modulaire inutilisé pour un évientuel ajout de composants ultérieur.
2. Raccordez le cordon d'alimentation CA au bloc d'alimentation, puis mettez-le sous tension en poussant le commutateur en position MARCHE (marquee d'un I).

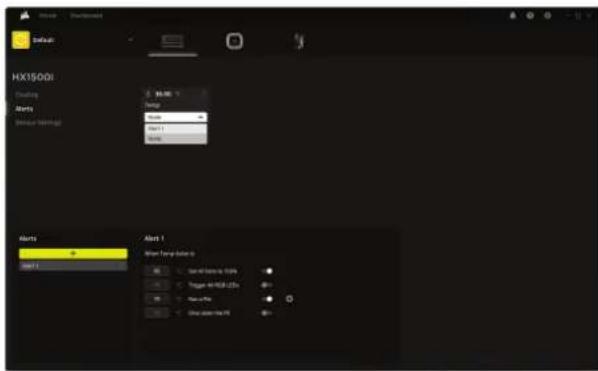

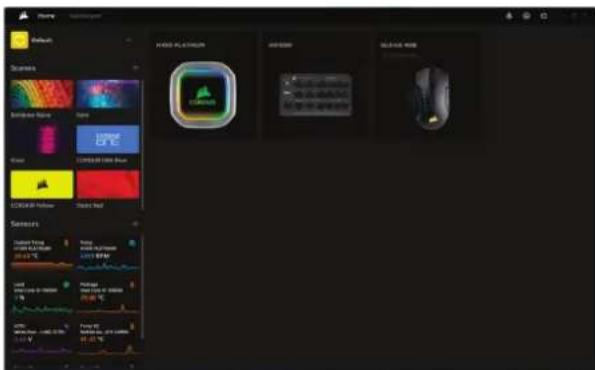

ICUE

L'alimentation HXi offre de nombreuses options de connectivité pour n'importe quel système. Les utilisateurs peuvent utiliser le logiciel iCUE performant de CORSAIR pour surveiller les réglages de puissance, basculer à la volée entre la protection contre les surintensités (OCP) monorail et multirail ou créé des profils de ventilateurs personalisés.

1. Connectez le cable USB - C inclus à l'alimentation et à la carte mère.

2. Sur l'écran d'accueil, Sélectionnez l'alimentation HXi à droite.

3. Lancez le logiciel iCUE et assurez - vous qu'il est mis à jour à la version la plus récente.

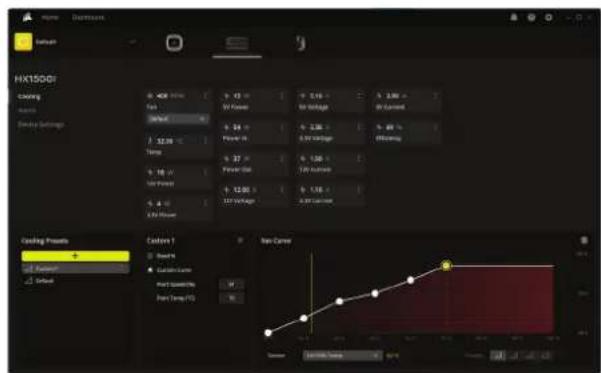

4. Refroidissement - Ajustez la courbe de ventilation et créez des prérogliages de refroidissement personnelisé. Les vignettes du capteur à droite peuvent être réorganisées: Il vous suffit de faire glisser une vignette vers la position souhaïée.

1. Alertes - Creez un profil d'alertes personnalise.

2. Paramétres d'appareil - Basculez entre l'OCP monorail et l'OCP multirail dans le mode du bloc d'alimentation.

TABLE DES MATIÈRES

HX1000i

HX1500i

INSTALLATION

iCUE

FÉLICITATIONS POUR L'ACHAT DE VÔTURE NOUVEAU BLOC D'ALIMENTATION DE SÉRIE CORSAIR HXI!

Les blocs d'alimentation ATX 3.0 entierement modulaires de la série CORSAIR HXi offrent une alimentation 80 PLUS Platinum fiable et efficace pour votre système.

SECURITE ET PROTECTION

Protection contre la surtension

La protection contre la surtension pour les sorties 12 V, 5 V et 3,3 V CC doit être conforme à la Specification technique ATX. La protection contre la surtension désactive le bloc d'alimentation si les sorties CC dépassent un certain niveau déterminé par le fabricant du bloc d'alimentation.

Protection contre la surintensité

Les rails 3,3 V, 5 V et 12 V disposent d'une protection contre la surintensité. La protection contre la surintensité assure que la sortie des rails de tension CC demeure dans les limites de fonctionnement sécuritaire.

Protection contre la surchauffe

La protection contre la surchauffe désactive le bloc d'alimentation lorsque la température interne atteint une certaine valeur. Cela est généralement causé par une surcharge de courant interne ou une défaillance de ventilateur.

Protection contre les courts-circuits

Un court-circuit se définit comme une impédance de sortie inférieure à 0,1 ohm. Entre autres, la protection contre les courts-circuits désactive le bloc d'alimentation en cas de court-circuit entre un rail 3,3 V, 5 V ou 12 V et tout autre rail, ou de court-circuit à la terre. Ce dispositif protège également le bloc d'alimentation ou les composants de votre ordinateur de tout endommagement en cas de court-circuit.

Protection contre les surcharges

La protection contre les surcharges désactive le bloc d'alimentation si la puissance absorbée se situe entre 115% et 135% de la puissance nominale.

Protection contre les defaillances catastrophiques

Les blocs d'alimentation doivent être munis d'un circuit de protection qui les désactive de manière sécuritaire afin d'eviter les dommages pouvant être causés par des défaillances catastrophiques telles que les flammes, la fumée excessive, les circuits imprimés carbonisés, les conducteurs fusionnés de circuits imprimés, les bruits assourdissants, les émissions de matérielux en fusion, etc.

MATÉRIEL COMPRIS ET SPECIFICATIONS - HX1000i

Dimensions: 180mm (L) × 150mm (I) × 86mm (H)

Contenu de l'emballage : Bloc d'alimentation, cable CA, cables CC, attaches de cables, cable USB, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DU CORSAIR HX1000i			CHARGE MAX.	SORTIE MAX.
MODELE RPS0131 +3.3V 25A				150W
N° DE PIECE	75-005684	+5V	25A
ENTRÉE NOMINALE CA	100 - 240V a.c.	+12V	83.3A	999.6W
COURANT D'ENTRÉE	13 - 6.5A	-12V	0.3A	3.6W
Fréquence	47 - 63Hz	+5Vsb	3.0A	15W
PUISSANCE TOTALE : 1000 W

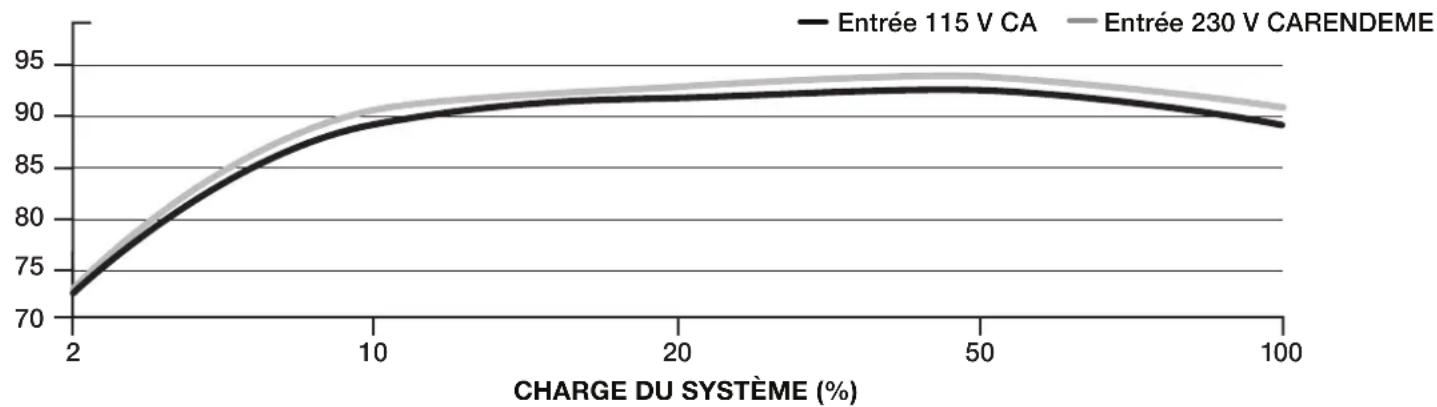

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR HX1000i

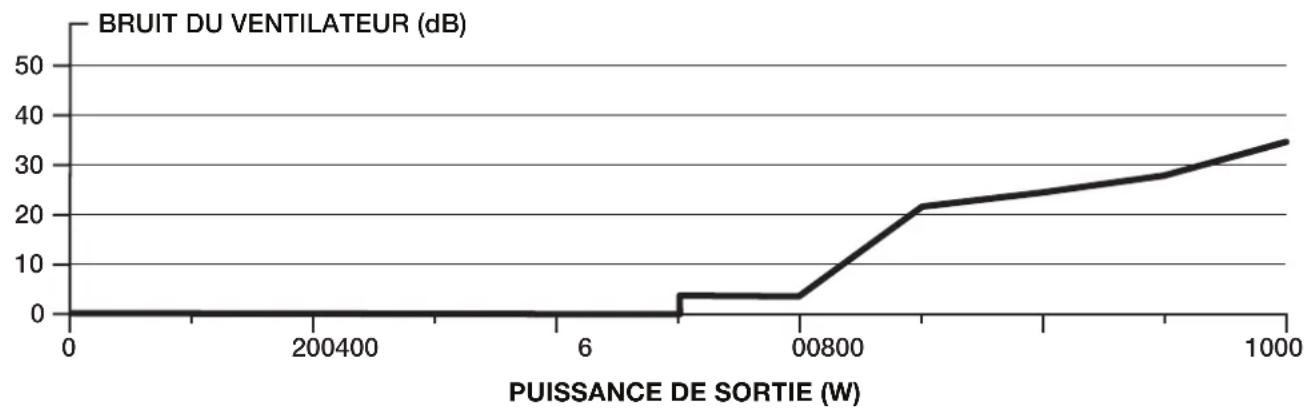

COURSE DE BRUIT DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR HX1000i

MATÉRIEL COMPRIS ET SPECIFICATIONS - HX1500i

Dimensions: 200mm (L) × 150mm (I) × 86mm (H)

Contenu de l'emballage : Bloc d'alimentation, cable CA, cables CC, attaches de cables, cable USB, vis de montage, notice de sécurité

TABLEAU DE PUISSANCE DU CORSAIR HX1500i			CHARGE MAX.	SORTIE MAX.
MODELE RPS0132 +3.3V 25A				150W
N° DE PIECE	75-005686	+5V	25A
ENTRÉE NOMINALE CA	100 - 240V a.c.	+12V	125A	1500W
COURANT D'ENTRÉE	15 - 9A	-12V	0.3A	3.6W
Fréquence	47 - 63Hz	+5Vsb	3.5A	17.5W
PUISSANCE TOTALE 1500W 115V a.c. - 240V a.c.PUISSANCE TOTALE 1200W 100V a.c. - 115V a.c.

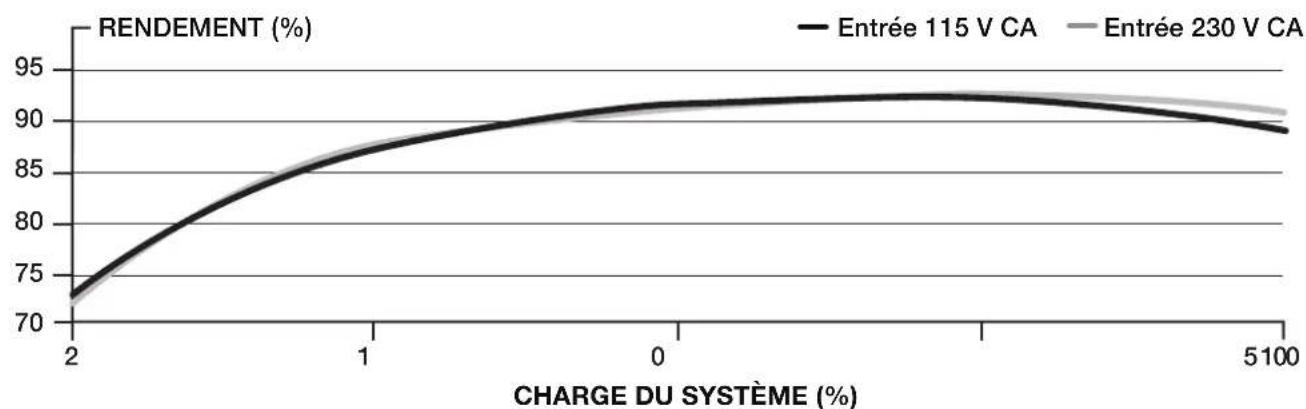

RENDEMENT DU BLOC D'ALIMENTATION CORSAIR HX1500i

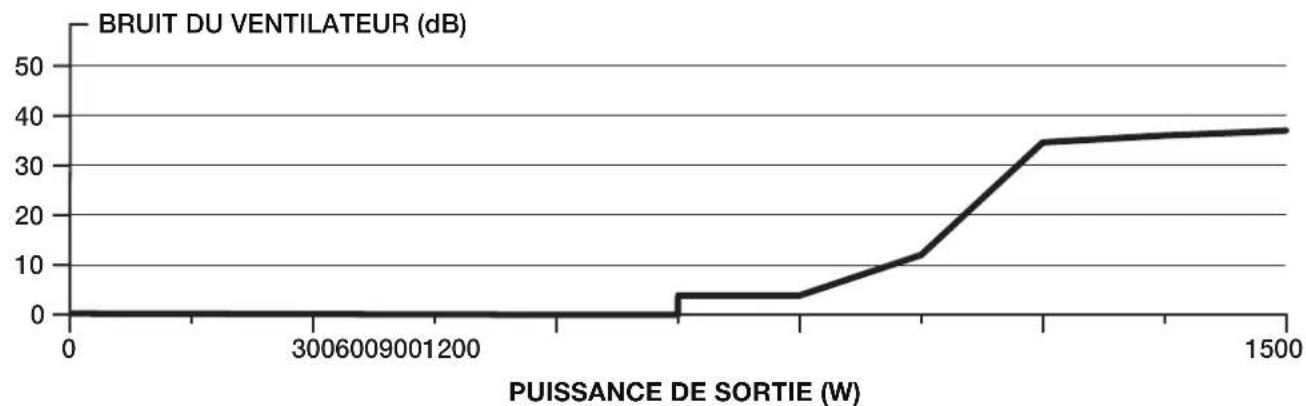

COURSE DE BRUIT DU VENTILATEUR DU BLOC D'ALIMENTATION CORSAIR HX1500i

INFORMATIONS SUR LES CÂBLES DE LA SÉRIE CORSAIR HXi

DESCRIPTION QTÉ
CONNECTEURS	LONGUEUR TOTALE	1000W	1500W
Câble ATX 24 broches (24)610mm	610mm ± 10mm 1 1
Câble EPS/ATX12V 8 broches (4+4)650mm	650mm ± 10mm 2 2
Câble 12VHPWR (12+4) broches650mm	650mm ± 10mm 1 1
Câble PCIe 8 broches (6+2)650mm	650mm ± 10mm 0 3
Câble PCIe 8 broches (6+2)675mm	775mm ± 10mm 2 2
Câble SATA (4 SATA - connecteurs droits)455mm 115mm 115mm 115mm	800mm ± 10mm 2 2
Câble PATA (4 broches)450mm 100mm 100mm 100mm	750mm ± 10mm 2 2
USB (type C) vers 10-1 broches525mm	525 mm ± 25mm 1 1

INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION DESERIE HXI

ÉTAPE 1: DEMONTAGE DE VOTRE BLOC D'ALIMENTATION EXISTANT

AVERTISSEMENT! Pour assurer le bon fonctionnement de l'appareil, utilisez uniquement les cables CC fournis avec votre nouveau bloc d'alimentation, à moins que vos ancients cables soient des cables d'origine CORSAIR du même type. Veuillez vérifier le type de vos cables existants avant de les utiliser!

Si vous montez un nouveau système, passez à l'étape 2 :

1. Debranchez le cordon d'alimentation CA de votre prise murale ou système d'alimentation sans coupure (UPS) et de votre bloc d'alimentation existant.
2. Debranchez tous les cables d'alimentation de votre carte video, de votre carte mère et de tous les autres périphériques.
3. Suivez les instructions du manuel de votre boitier et demontez votre bloc d'alimentation existant.
4. Passez à l'étape 2.

ÉTAPE 2: INSTALLATION DU NOUVEAU BLOC D'ALIMENTATION

1. Assurez-vous que le cable d'alimentation CA du bloc d'alimentation n'est pas branché.
2. Suivez les instructions du manuel de votre boitier et installez le bloc d'alimentation avec les vis fournies.
3. Branchez le cable à 24 broches (ATX) sur la carte mère. Branchez le cable +12V à 8 broches (EPS12V) sur la carte mère.

a. Si vous carte mère dispose d'une prise +12V à huit broches, branche z le cable a huit broches directement sur votre carte mère.
b. Si vous carte mère dispose d'une prise à quatre broches, détachez les quatre broches amovibles du cable à huit broches et branchez ce cable à quatre broches directement sur votre carte mère.
c. Certaines cartes meres neceessent un melange de 8+4 broches, donc utilisez autant de cables EPS12V que neceassaire et ne les confondez pas avec des cables PCIe.

1. Branchez les cables pour peripériques, les cables PCI-Express et les cables SATA.

a. Branchez les cables SATA sur toute disque SSD SATA ou sur les prises d'alimentation de votre disque dur.
b. Si nécessaire, branchez les cables PCI-Express sur les prises d'alimentation de vos cartes videoe PCI-Express.
c. Branches the cables pour peripheriques sur les peripheriques qui requirent un connecteur à 4 broches.
d. Assurez-vous que tous les cables sont bien branchés. Veillez également à conserver tous les cables modulaires non utilisés pour d'eventuels ajouts de composants.
5. Branchez le cordon d'alimentation CA sur le bloc d'alimentation et allumez ce dernier en faisant basculer l'interrupteur à la position MARCHE (marquee d'un « I »).

ICUE

Le bloc d'alimentation HXi offre de nombreuses options de connectivite pour tous les systèmes. Les utilisateurs peuvent utiliser le solide logiciel icUE de CORSAIR pour surveiller les parametes d'alimentation, commuter à la volée entre la protection de surintensité à un ou a plusieurs rails, ou creator des profils de ventilateur personnelisés.

1. Branchez le cable USB-C fourni sur le bloc d'alimentation et la carte mère.

2. Depuis l'écran d'accueil, Sélectionnez le bloc d'alimentation HXi à droite.

3. Lancez iCUE et assurez-vous que le logiciel est mis à jour à la dernière version.

4. Refroidissement - Reglez la courbe du ventilateur et creez des preréglages de refroidissement personnelisés. Vous pouze facilement réorganiser les vignettes de capteurs à droite en les faisant glisser et en les déplacant à la position souhaitée.

1. Alertes - Créez un profil d'alerte personnalisé. 6. Paramètres du périphérique - Commutez entre la protection de surintensité à un rail ou à plusieurs rails dans PSU Mode (Mode du bloc d'alimentation).

INHALTSVERZEICHNIS

HX1000i

HX1500i

INSTALLATION

iCUE

WIR GRATULIEREN ZUM KAUF IHRES NEUEN HXi SERIES-NetzTEILS VON CORSAIR.
