Hear:Me Pro 28701 - Microphone ROLLEI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone
Marque	Rollei
Modèle	Hear:Me Pro 28701
Motif polaire	Hypercardioïde
Réponse en fréquence	40 Hz – 20 kHz
Sensibilité (normale)	-34 dB ± 3 dB
Réglage de sensibilité	+10 dB
Impédance de sortie	2,2 kΩ
Max. niveau de pression acoustique (NPA)	>100 dB
Alimentation	2 piles AAA
Connexion	3,5 mm TRRS
Dimensions (L x l x H)	160 × 50,8 × 86 mm
Poids	52 g
Accessoires inclus	Pare-brise, support antichoc, câble audio 3,5 mm, vis de fixation, support pour griffe (flash)
Fonctions principales	Filtre passe-bas (coupe <80 Hz), réglage de sensibilité (+10 dB), témoin LED marche/pile faible
Témoin LED	Vert : fonctionnement normal ; Rouge : piles faibles
Utilisation recommandée	Appareil photo reflex numérique, caméscope
Entretien et nettoyage	Conserver au sec ; éviter chutes, chocs, sources de chaleur, humidité, pluie
Consignes de sécurité	Ne pas exposer à l’eau ni aux interférences (radiateur, climatiseur)
Normes de conformité	Directive EMC 2014/30/EU, RoHS 2011/65/EU

FOIRE AUX QUESTIONS - Hear:Me Pro 28701 ROLLEI

Comment installer les piles dans le microphone Rollei Hear:Me Pro ?

Faites glisser le couvercle du compartiment des piles dans le sens de la flèche pour l'ouvrir. Insérez deux piles AAA en respectant la polarité, puis refermez le couvercle.

Comment fixer le microphone sur un appareil photo ou un caméscope ?

Insérez le microphone dans la griffe de l'appareil photo, puis serrez la vis de fixation. Branchez ensuite le câble audio 3,5 mm dans le microphone et l'appareil.

À quoi sert le filtre passe-bas (low-cut) ?

Le filtre passe-bas atténue les fréquences inférieures à 80 Hz, comme les bruits de vent, de mise au point ou de circulation. Il réduit les bruits indésirables pour améliorer la qualité de l'enregistrement.

Comment activer la sensibilité +10 dB ?

Placez le commutateur Marche/Arrêt / Sensibilité sur la position +10 dB. La sensibilité du microphone sera augmentée de 10 dB, utile pour capter des sources sonores éloignées.

Que signifie la couleur du témoin lumineux LED ?

Un voyant vert indique un fonctionnement normal. S'il devient rouge, les piles sont faibles et doivent être remplacées rapidement.

Quel est le motif polaire du microphone et quel est son avantage ?

Le motif est hypercardioïde. Il offre une directivité plus étroite que le cardioïde standard, réduisant les bruits latéraux et arrière, idéal pour un enregistrement ciblé.

Le microphone est-il compatible avec tous les appareils photo ?

Il est conçu pour les appareils photo reflex numériques et caméscopes disposant d'une griffe porte-accessoires et d'une entrée microphone 3,5 mm TRRS.

Comment entretenir le microphone ?

Conservez-le dans un endroit sec, à l'abri des chocs, des chutes, des sources de chaleur (radiateur) et de l'humidité. N'exposez pas l'appareil à la pluie.

Que faire si le microphone ne fonctionne pas ?

Vérifiez d'abord l'état des piles (remplacez-les si le voyant est rouge). Assurez-vous que le câble est correctement branché et que l'interrupteur est en position ON. Consultez la notice pour plus de détails.

Le microphone est-il livré avec un pare-brise ?

Oui, un pare-brise est inclus. Insérez le boîtier du microphone dans le pare-brise par l'ouverture marquée 'Insert Here' pour protéger du vent et des bruits parasites.

MODE D'EMPLOI Hear:Me Pro 28701 ROLLEI

Mode d'emploi Hear:Me Pro

Merci d'avoir acheté un Rollei Microphone. Cet article est spécialement conçu pour les apparèils photo reflex numériques professionnels et les caméscopes pour travailler pour les revues, les réunions, les vidés, etc. Il est doté d'une direction très sensible et d'un circuit électrique intégré, ce qui vous permet d'utiliser plusieurs fonctions supplémentaires comme „Sensibilité ajustée“, „Filtre passé-haut“ et plus encore pour rendre votre sortie audio de bonne qualité.

Note:

• Veuillez lire attentivement le manuel d'utilisation avant de l'utiliser.
• Levoyant lumineux LED reste allumé en vert pour indiquer qu'il fonctionné normalement.
• Veuillez éviter toute chute, collision ou coup de poing pour éviter tout dysfonctionnement.
• Ne placez pas l'appareil à côté d'une source de chaleur ou d'interférences, comme un radiateur, une torrefaction ou un climatiseur, etc.
• Veuillez conserve ce produit dans un endroit sec.
• N'exposez pas cet apparéil à la pluie ou dans un environnement humide.

Composants

Accessoires

1 Corps du micro et pare-brise
2 Support antichoc
3 Cable audio 3,5 mm
4 Vis de fixation
Support pour griffe
6 Compartment des piles

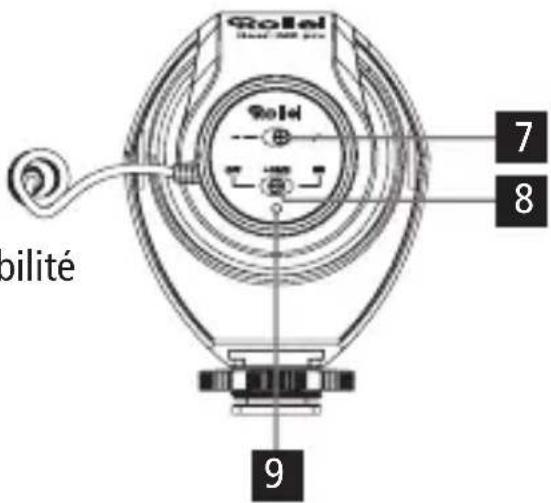

Composants

Accessoires

7 Bouton de filtré passage-bas
8 Bouton Marche/Arrêt / Sensibilité
9 Témoin lumineux LED
10 Pare-brise

Fonctionnement et utilisation

1. Installation

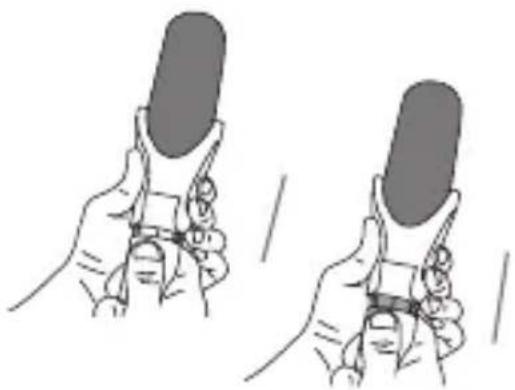

1.1 Insérer les piles

Faites glisser le couvercle du compartment des piles dans le sens indiqué par la flèche pour ouvrir le compartment des piles.

Insérez les deux piles et reférmez le couvercle.

1.2 Paravent

1.2.1 Insérer le boîtier du microphone dans le brise-vent par l'ouverture marquee „Insert Here".
1.2.2 S'assurer que le paravent est bien positionné et couvre tout le microphone. Veuillez notes que vous pouvez utiliser le panneau de commande à l'arrête du microphone.

Fonctionnement et utilisation

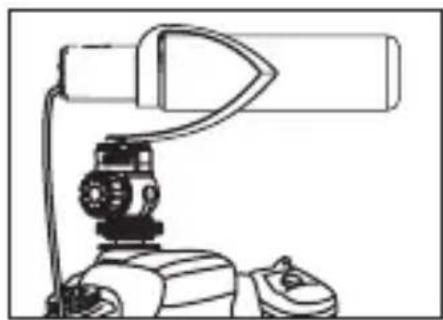

1.3 Fixer le microphone à uneamera ou un caméoscope.
1.3.1 Insérer le microphone dans la griffe de l'appareil photo. Serrez-le en tournant la vis de fixation.

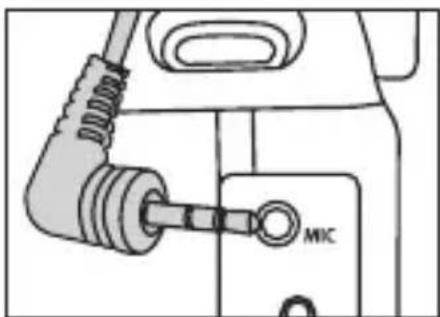

1.3.2 Insérez le cable audio de 3,5 mm dans le microphone et laamera.

2. Fonctionnement

2.1 Fonction filtré salle-bas Pour utiliser le filtré salle-bas, placez l'interrupteur sur la bonne position.

Note: Cette fonction utilise les fréquences de fond inférieures à 80 Hz, telles que les bruits indésirables produits par le vent, la mise au point, le traffic, etc. De plus, veuilles notes que cette fonction peut également effectuer votre enregistrement. Nous vous recommendons donc de n'utiliser cette fonction qu'en cas de besoin.

Fonctionnement et utilisation

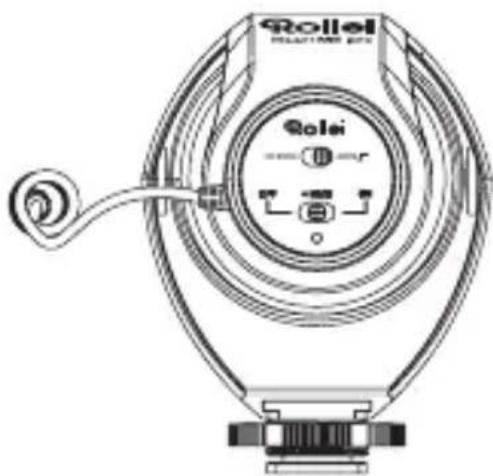

2.2 Fonction de réglage de la puissance / sensibilité +10 dB

2.2.1

Mettez l'interrupteur sur "on" et le microphone sera en mode d'enregistrement vocal normal.

2.2.2

Mettez le commutateur sur +10dB et la sensibilité sera augmentée de 10 dB.

2.2.3

Mettez l'interrupteur sur "off" et le microphone s'eteindra.

Témoin lumineux LED

Statut de travail normal : Vert
- Faible puissance: Rouge (reimplacer les piles bientôt)

Caracteristiques techniques

Motif polaire Hypercardioide

Gamage de fréquence 40 Hz ~ 20 kHz

Impedance de sortie 2,2k

Max. Niveau de pression acoustique (NPA) >100 dB

Sensibilité -34 dB ± 3dB

Directives d'allocation Fin

Alimentation électrique 2x AAA batteries

Connexion 3,5 mm TRRS

Poids 52 g

Taille 160 × 50,8 × 86 ~mm

Nous nous réservons le droit d'apporter des modifications techniques et conceptuelles sans préavis.

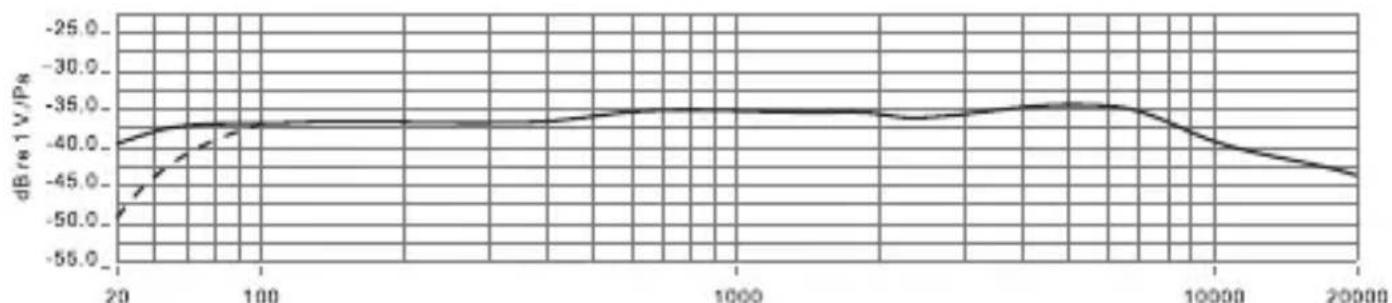

Réponse en fréquence

(Sensibiliténormale)

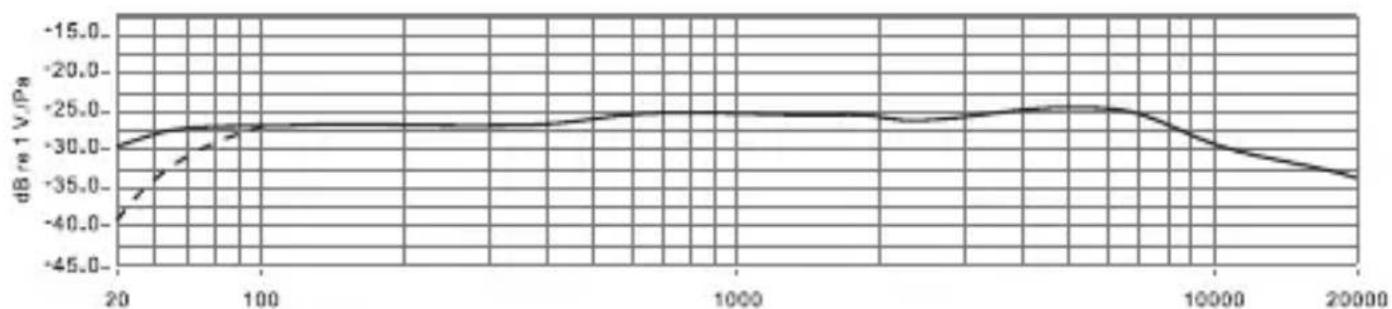

(+10 dB Sensibilité)

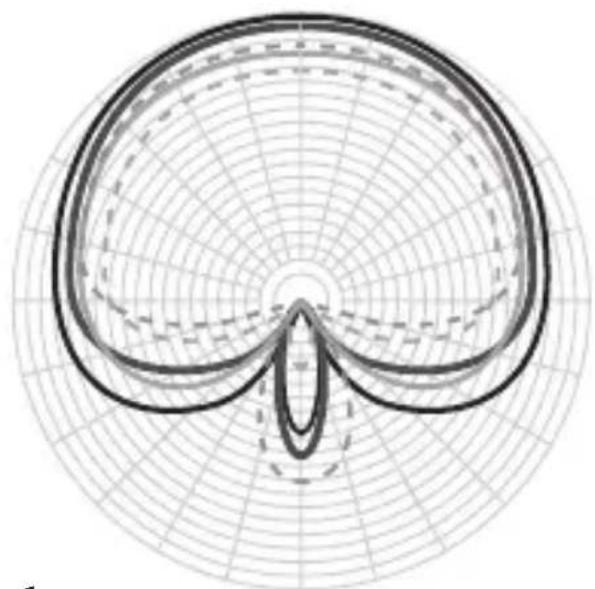

Motif polaire

dB rel. 1V / Pa

Gestion des déchets

Emballage élimination: L'élimination de l'emballage trié. Entrez le carton et le carton pour le papier, les films de la collection recyclables.

Eliminez votre ancien apparéil: Applicable dans l'Union Européenne et d'autres pays Européens disposant de systèmes pour la collecte sélective des matières recyclables. L'équipement ne peut pas dans les

ordures menagères! Si le Rollei Hear:Me Pro fais ne sont plus opérationnels, chaque consommateur est légalement obligé les DEEE des déchets menagers, par exemple, sur un site de collecte de son district communauté / ville, passer. Cela garantit que les apparêls sont correctement recyclés et les effets négatifs sur l'environnement sont évités. Par consequènt équipements électriques et électroniques portant ce symbole.

Conformité

Par la presente, Rollei GmbH & Co. KG déclare que le Rollei Hear:Me Pro est

conformé à la directive 2014/30/EU:

Directive RoHs 2011/65/EC

Directive EMC 2014/30/EC
