Hear:Me Pro 28701 - Micrófono ROLLEI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Micrófono
Marca	Rollei
Modelo	Hear:Me Pro 28701
Patrón polar	Hipercardioide
Respuesta en frecuencia	40 Hz – 20 kHz
Sensibilidad (normal)	-34 dB ± 3 dB
Ajuste de sensibilidad	+10 dB
Impedancia de salida	2,2 kΩ
Máx. nivel de presión acústica (NPA)	>100 dB
Alimentación	2 pilas AAA
Conexión	3,5 mm TRRS
Dimensiones (L x An x Al)	160 × 50,8 × 86 mm
Peso	52 g
Accesorios incluidos	Parabrisas, soporte antivibración, cable de audio de 3,5 mm, tornillo de fijación, soporte para zapata (flash)
Funciones principales	Filtro de paso bajo (corte <80 Hz), ajuste de sensibilidad (+10 dB), indicador LED de encendido/batería baja
Indicador LED	Verde: funcionamiento normal; Rojo: baterías bajas
Uso recomendado	Cámara réflex digital, videocámara
Mantenimiento y limpieza	Mantener seco; evitar caídas, golpes, fuentes de calor, humedad, lluvia
Instrucciones de seguridad	No exponer al agua ni a interferencias (radiador, aire acondicionado)
Normas de cumplimiento	Directiva EMC 2014/30/EU, RoHS 2011/65/EU

Preguntas frecuentes - Hear:Me Pro 28701 ROLLEI

¿Cómo instalar las pilas en el micrófono Rollei Hear:Me Pro?

Deslice la tapa del compartimento de pilas en la dirección de la flecha para abrirla. Inserte dos pilas AAA respetando la polaridad, luego cierre la tapa.

¿Cómo fijar el micrófono a una cámara fotográfica o videocámara?

Inserte el micrófono en la zapata de la cámara, luego apriete el tornillo de fijación. Conecte el cable de audio de 3,5 mm al micrófono y a la cámara.

¿Para qué sirve el filtro de paso bajo (low-cut)?

El filtro de paso bajo atenúa las frecuencias inferiores a 80 Hz, como el ruido del viento, del enfoque o del tráfico. Reduce los ruidos no deseados para mejorar la calidad de grabación.

¿Cómo activar la sensibilidad +10 dB?

Coloque el interruptor de Encendido/Apagado / Sensibilidad en la posición +10 dB. La sensibilidad del micrófono aumentará en 10 dB, útil para captar fuentes de sonido distantes.

¿Qué significa el color del indicador LED?

Una luz verde indica funcionamiento normal. Si se vuelve roja, las pilas están bajas y deben reemplazarse rápidamente.

¿Cuál es el patrón polar del micrófono y cuál es su ventaja?

El patrón es hipercardioide. Ofrece una directividad más estrecha que el cardioide estándar, reduciendo los ruidos laterales y traseros, ideal para una grabación enfocada.

¿El micrófono es compatible con todas las cámaras?

Está diseñado para cámaras réflex digitales y videocámaras que dispongan de una zapata para accesorios y una entrada de micrófono de 3,5 mm TRRS.

¿Cómo mantener el micrófono?

Guárdelo en un lugar seco, protegido de golpes, caídas, fuentes de calor (radiador) y humedad. No exponga el dispositivo a la lluvia.

¿Qué hacer si el micrófono no funciona?

Primero verifique el estado de las pilas (reemplácelas si el indicador está rojo). Asegúrese de que el cable esté correctamente conectado y que el interruptor esté en la posición ON. Consulte el manual para más detalles.

¿El micrófono viene con un parabrisas?

Sí, se incluye un parabrisas. Inserte el cuerpo del micrófono en el parabrisas por la abertura marcada 'Insert Here' para proteger del viento y ruidos parásitos.

MANUAL DE USUARIO Hear:Me Pro 28701 ROLLEI

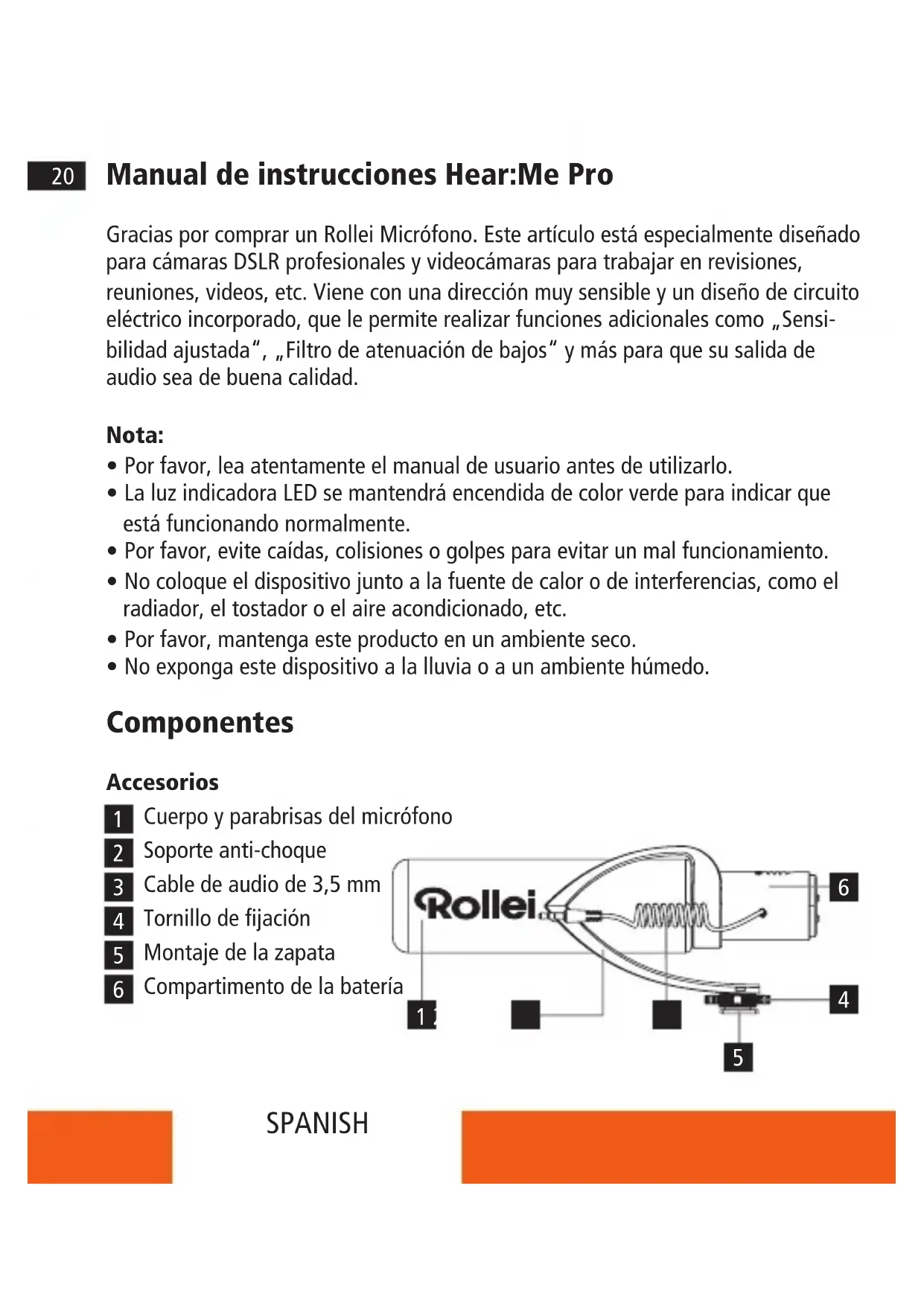

Manual de instructaciones Hear:Me Pro

Gracias por comprar un Rollei Microfono. Este articulo está especialmente Diseñado para cármas DSLR profesionales y videocármas para trabajo en revisiones, reuniones, videos, etc. Viene con una direccion muy sensible y un Diseño de circuito electrico incorporado, que le permitte realizar sistemas adiconiales como „Sensibilidad ajustada", „Filtro de atenuación de bajos" y más para que su calidad de audio sea de buena calidad.

Nota:

• Por favor, lea atentamente el manual de usuario antes de utiliser.
• La luz indicaresh LED se mantendrá encendida de color verde paraindicar que estáfuncionandonormally.
• Por favor, evite caídas, colisiones o golpes para registrar un mal funciona.
• No coloque el dispositivo jusqu a la fuente de calor o de interferencias, como el radiador, el tostador o el aire acondicionado, etc.
• Por favor, mantenga este producto en un ambiente seco.
• No exponga este dispositivo a la lluvia o a un ambiente humedo.

Components

Accesorios

1 Cuerpo y parabrisas del microfono
2 Soporte anti-choque
3 Cable de audio de 3,5 mm
4 Tornillo de fijación
5 Montaje de la zapata
6 Compartimento de la bateria

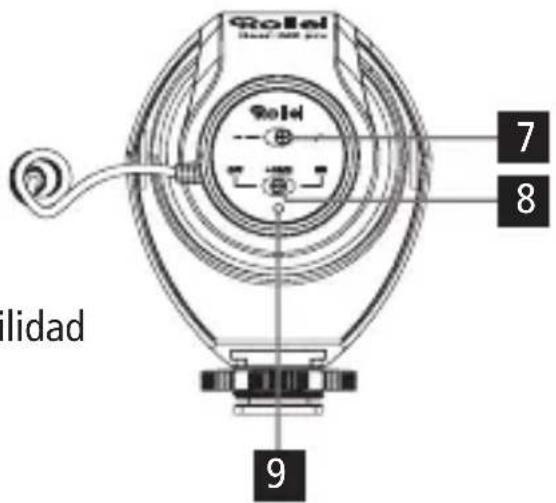

Components

Accesorios

7 Botón de filtro de atenuación de bajos
8 Botón de encendido / sensibilitad
9 LuzindicadoraLED
10 Parabrisas

Funcionamente y manejo

1. Instalación

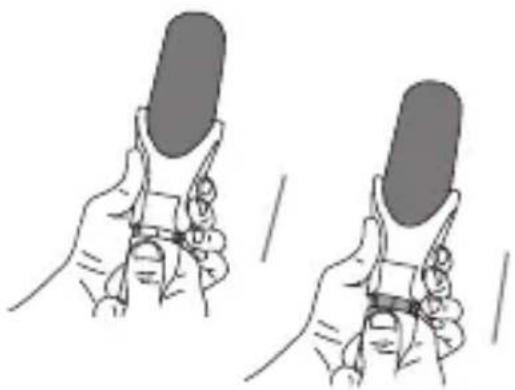

1.1 Colocar las pilas Deslice la tapa del compartmento de la bateria en la direccion indicada con la flecha para abrir el compartmento de la bateria. Inserte las dos pilas y vuelva a cerrar la tapa.

1.2 Protector contra corrientes de aire

1.2.1 Introduzca la carcasa del microfono en el cortavientos a工程技术 de la abertura marcada "Insertar aqui".
1.2.2 Asegúrese de que el protector contra corrientes de aire está bien colocado y cubra todo el microfono. Tenga en cuenta que pueda usar el panel de control situado en la parte posterior del microfono.

Funcionamente y manejo

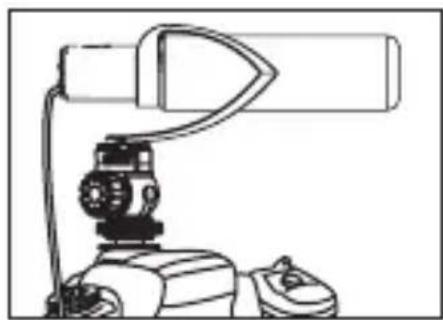

1.3 Conectar el microfono a una CAMERA o videocamera.
1.3.1 Inserte el microfono en la zapata para accesorios de la CAMERA. Apriételo girando el tornillo de fjación.

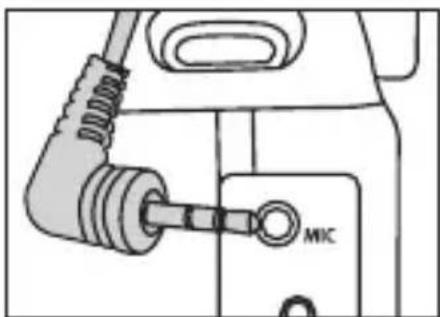

1.3.2 Inserte el cable de audio de 3,5 mm en el microfono y en la CAMERA.

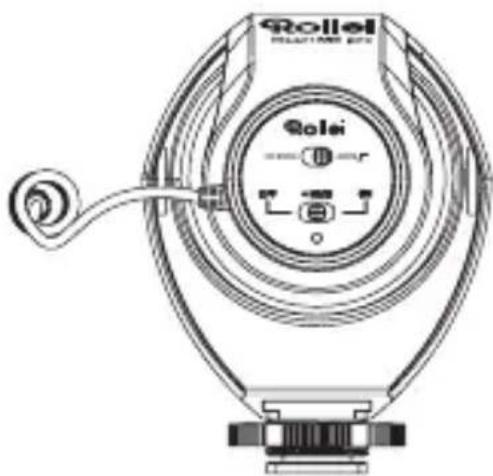

2. Operación

2.1 Función de filtro de atenuación de bajos Para utiliser el filtro de atenuación de bajos, colocque el interruptor en la posición correcta.

Nota: This function filters the frequencies of fondo inferiores at 80 Hz, tales como el ruido no deseado producido por el viento, el enfoque, el tráfico, etc. Además,onga en cuenta que esta funciona también puede afectar a la grabación. Por lo tanto, recomendamos utiliser esta funciona solo si esnecessary.

Funcionamente y manejo

2.2 Función de ajuste de sensibilitad de potencia / +10 dB

2.2.1

Ponga el interruptor en "on" y el microfono está en el estado normal de grabación de voz.

2.2.2

Ponga el interruptor en +10 dB y la sensibilitad aumento en 10 dB.

2.2.3

Ponga el interruptor en "off" y el microfono se apagará.

Luz indicadora LED

• Estado normal de funciona: Verde
• De bajo consumo: Rojo (cambie las pilas pronto)

Datasétnicos

Patron polar Hipercardioide

Rango de Frequencia 40Hz 20kHz

Impedancia de salute 2,2 kΩ

Max. Nivel de presión sonora (SPL) >100dB

Sensibilidad -34 dB ±3 dB

Dirección de haber Fin

Fuente de alimentacion 2x AAA pilas

Nos reservamos el correcho a realizar modificaciones en el Diseño y en los datos技术和sin previo aviso.

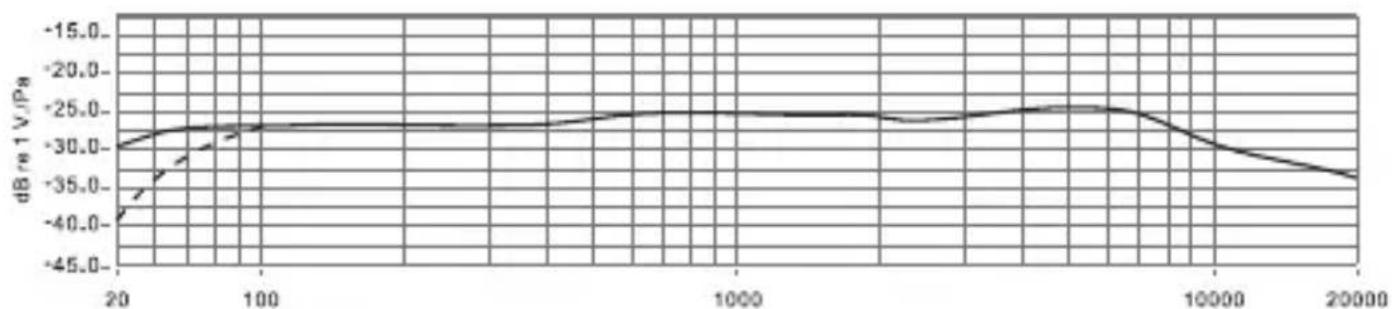

Respuesta en Frequencia

(Sensibilidad Normal)

(+10 dB Sensibilitidad)

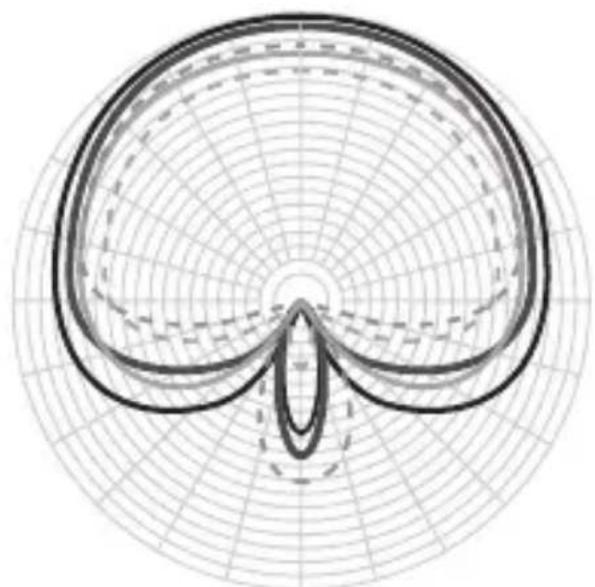

Patrón polar

dB rel. 1V / Pa

Reciclaje

Emballage eliminacion: Como reciclar la embalaje: Para su eliminacion, separe la embalaje en differentes temas de material. Caton se debe reciclar.

Reciclaje de aparatos viejos: Aplicable en la Unión Europea y en páíses europeos con sistemas de recogida selectiva de materiales reutilizables. No Coloque aparatos viejos a la basura! Cuando no se utilizes más

el disposativo Rollei Hear:Me Pro, cada consumidor está obligado legalmente a su eliminación por分开 de los residuos domesticos, por exemple, debe ser colocado en un punto de recogida de su@municipio. Esto asegura que los dispositivos estén correctamente reciclados y se evitan los efectos negativos sobre el medio ambiente. Por ese tanto los equipos electricos y electrónicos están marcados con el symbolo que se muestra.

Cumplimiento

Rollei GmbH & Co. KG declaran por la presente que la Rollei Hear:Me Pro cumple

con la directiva 2014/30/UE:

Directiva 2011/65/CE RoHs

Directiva 2014/30/EU EMC

El texto completo de la declaracion de compliments UE pueda descargarse en lasuma direc tion de Internet: www.rollei.com/EGK/HearMePro
