Hear:Me Pro 28701 - Microfono ROLLEI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Microfono
Marca	Rollei
Modello	Hear:Me Pro 28701
Diagramma polare	Ipercardioide
Risposta in frequenza	40 Hz – 20 kHz
Sensibilità (normale)	-34 dB ± 3 dB
Regolazione della sensibilità	+10 dB
Impedenza di uscita	2,2 kΩ
Max. livello di pressione acustica (NPA)	>100 dB
Alimentazione	2 pile AAA
Connessione	3,5 mm TRRS
Dimensioni (L x l x H)	160 × 50,8 × 86 mm
Peso	52 g
Accessori inclusi	Parabrezza, supporto antiurto, cavo audio 3,5 mm, vite di fissaggio, supporto per slitta (flash)
Funzioni principali	Filtro passa-basso (taglio <80 Hz), regolazione della sensibilità (+10 dB), indicatore LED di accensione/batteria scarica
Indicatore LED	Verde: funzionamento normale; Rosso: batterie scariche
Utilizzo consigliato	Fotocamera reflex digitale, videocamera
Manutenzione e pulizia	Conservare all'asciutto; evitare cadute, urti, fonti di calore, umidità, pioggia
Istruzioni di sicurezza	Non esporre all'acqua né a interferenze (radiatore, climatizzatore)
Norme di conformità	Direttiva EMC 2014/30/UE, RoHS 2011/65/UE

Domande frequenti - Hear:Me Pro 28701 ROLLEI

Come installare le pile nel microfono Rollei Hear:Me Pro?

Far scorrere il coperchio del vano pile nella direzione della freccia per aprirlo. Inserire due pile AAA rispettando la polarità, quindi richiudere il coperchio.

Come fissare il microfono su una fotocamera o una videocamera?

Inserire il microfono nella slitta della fotocamera, quindi serrare la vite di fissaggio. Collegare quindi il cavo audio 3,5 mm al microfono e al dispositivo.

A cosa serve il filtro passa-basso (low-cut)?

Il filtro passa-basso attenua le frequenze inferiori a 80 Hz, come i rumori del vento, della messa a fuoco o del traffico. Riduce i rumori indesiderati per migliorare la qualità della registrazione.

Come attivare la sensibilità +10 dB?

Posizionare l'interruttore Accensione/Sensibilità sulla posizione +10 dB. La sensibilità del microfono verrà aumentata di 10 dB, utile per captare sorgenti sonore lontane.

Cosa significa il colore dell'indicatore LED?

Una spia verde indica funzionamento normale. Se diventa rossa, le pile sono scariche e devono essere sostituite rapidamente.

Qual è il diagramma polare del microfono e qual è il suo vantaggio?

Il diagramma è ipercardioide. Offre una direttività più stretta rispetto al cardioide standard, riducendo i rumori laterali e posteriori, ideale per una registrazione mirata.

Il microfono è compatibile con tutte le fotocamere?

È progettato per fotocamere reflex digitali e videocamere dotate di slitta portaccessori e ingresso microfono 3,5 mm TRRS.

Come mantenere il microfono?

Conservarlo in un luogo asciutto, al riparo da urti, cadute, fonti di calore (radiatore) e umidità. Non esporre l'apparecchio alla pioggia.

Cosa fare se il microfono non funziona?

Controllare prima lo stato delle pile (sostituirle se la spia è rossa). Assicurarsi che il cavo sia collegato correttamente e che l'interruttore sia in posizione ON. Consultare il manuale per maggiori dettagli.

Il microfono viene fornito con un parabrezza?

Sì, è incluso un parabrezza. Inserire il corpo del microfono nel parabrezza attraverso l'apertura contrassegnata 'Insert Here' per proteggere dal vento e dai rumori parassiti.

MANUALE UTENTE Hear:Me Pro 28701 ROLLEI

Manuale di istruzioni Hear:Me Pro

Grazie per aver acquistato un Rollei Microfono. Questo articolo è stato apposita-mente progettato per le fotocamere DSLR professionali e videocamera per lavorare per recensioni, riunioni, riunioni, video, ecc. E, dotato di regia molto sensibile e built-in design del circuito elettrico, che si prende extra multi-funzioni come „sensibilità regolata", „Low-cut Filter" e altri ancora per rendere la vostra uscita audio di Buona qualità.

Nota:

• Si prega di leggere attendamente il manuale utente prima dell'uso.
• La spia a LED si accende di colore verde perindicare che sta funzionando normalmente.
• Si prega di evitare cadute, collisioni o urti per evitare malfunzionamenti.
• Si prega di nonMETTERe ildispositivo accanto alla fonte di calore o di interferenza, come radiatore, torrefattore o aria condizionata, ecc.
• Conservare il prodotto in un ambiente asciutto.
• Non esporre il disposativo alla pioggia o in ambienti umidi.

Componenti

Accessori

1 Corpo del microfono e parabrezza
2 Staffa anti-shock
3 Cavo audio da 3,5 mm
4 Vite di fissaggio
5 Montaggio su slitta alimentata
6 Vano battery

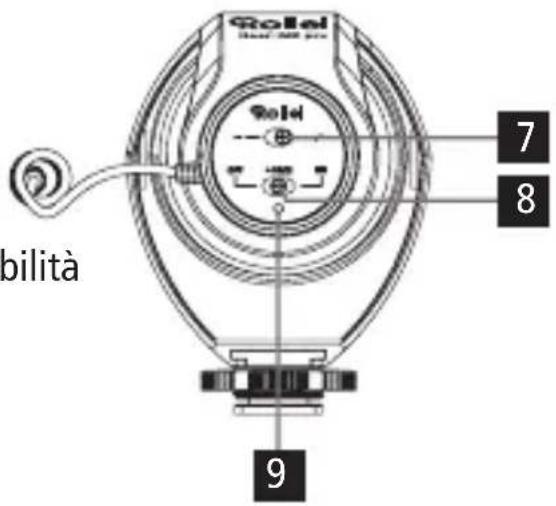

Componenti

Accessori

7 Pulsante filtrlo Low-cut
8 Pulsante di accensione/sensibilità
9 Indicatore luminoso a LED
10 Parabrezza

Funzione e funzionamento

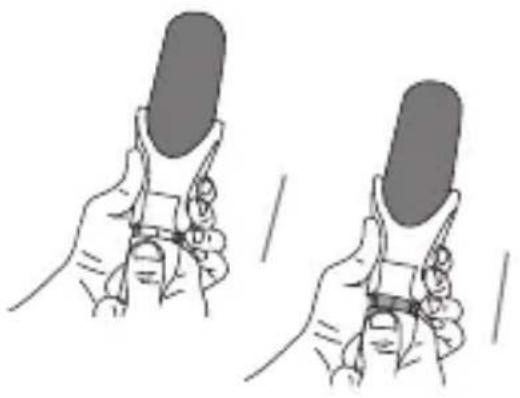

1. Installazione

Far scorrere il coperchio del vano batterie nella direzione individata con la freccia per aprire il vano batterie.

Inserire le due batterie e richiudere il coperchio.

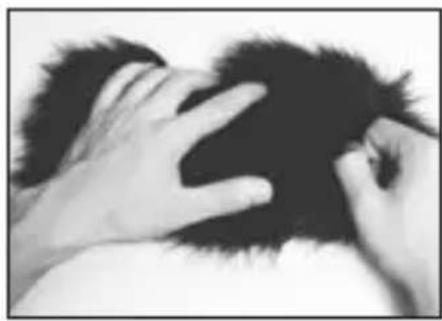

1.2 Paravento

1.2.1 Inserire l'alloggiamento del microfono nella protezione antivento attraverso I'apertura contrassegnata con „Insert Here".
1.2.2 Assicurarsi che il paravento sia ben posizionato e copra l'intero microfono. Si prega di notare che è possibile utilizzato il pannello di controllo sul retro del microfono.

Funzione e funzionamento

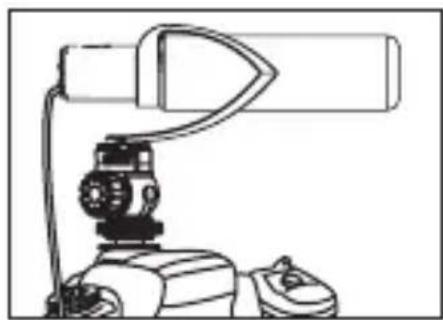

1.3 Fissare il microfono a una teilecamera o videocamera.
1.3.1 Inserire il microfono nella slitta alimentata della fotocamera. Serrare il microfono ruotando la vite di fissaggio.

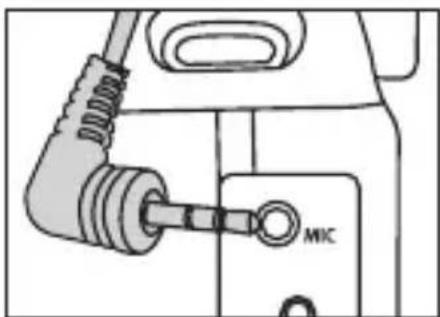

1.3.2 Inserire il cavo audio da 3,5mm nel microfono e nella telecamera.

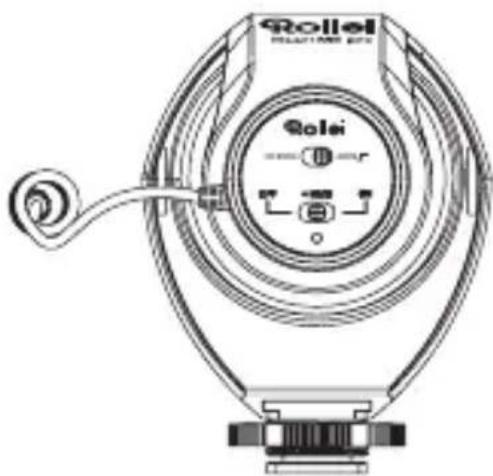

2. Il funzionamento

2.1 Funzione filtrlo Low-cut Per utilizzato il filtrlo low-cut posizionare l'interruttore nella posizione corretta.

Note: Questa funzione filtrà le frequenze di fondo inferiori a 80 HZ, come i rumori indesiderati prodotti dal vento, alla messa a fuoco, dal traffico, ecc. Inoltre, si prega di notare che但这a funzione può essere influenzare la registrazione. Si consiglia quindi di utilizzato但这a funzione solo se necessario.

Funzione e funzionamento

2.2 Alimentazione / +10 dB Funzione di regolazione della sensibilità

2.2.1

Mettere l'interruttore su "on" e il microfono si troverà nella normale condizione di registrazione vocale.

2.2.2

Posizione l'interruttore su +10dB e la sensibilità verrà augmentata di 10 dB.

2.2.3

Posizionare l'interruttore su "off" e il microfono sarà spento.

Indicatore luminoso a LED

• Stato di lavoro normale: Verde
• Bassa potenza: Rosso (sostituire presto le batterie)

Specifiche tecniche

Modello Polare Ipercardioide

Gamma di frequenza 40Hz 20kHz

Impedenza di uscita 2,2 kΩ

Max. Livello di pressione sonora (SPL) >100 dB

Sensibilità -34 dB ±3 dB

Direzione di conversazione Fine

Alimentazione 2x AAA pile

Connessione 3,5mm TRRS

Peso 52 g

Dimensione 160× 50,8× 86mm

Ci riserviamo il diritto di apportare modifiche tecniche e di design alla preavviso.

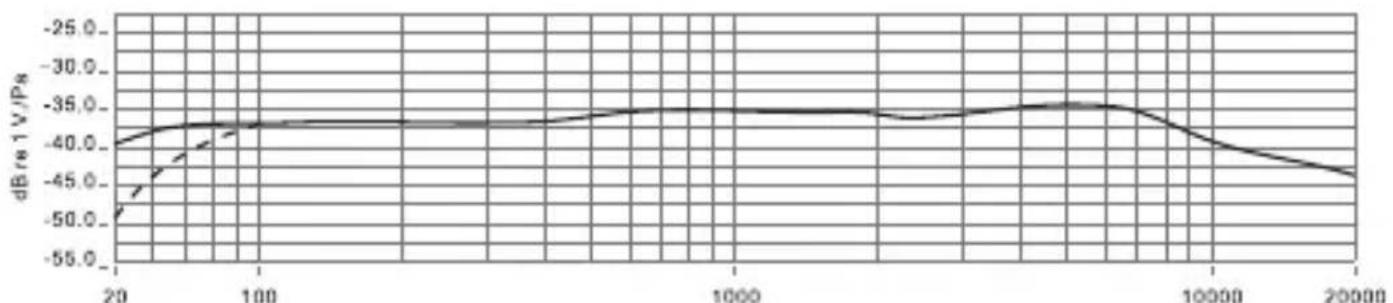

Risposta in frequenza

(Sensibilitànormale)

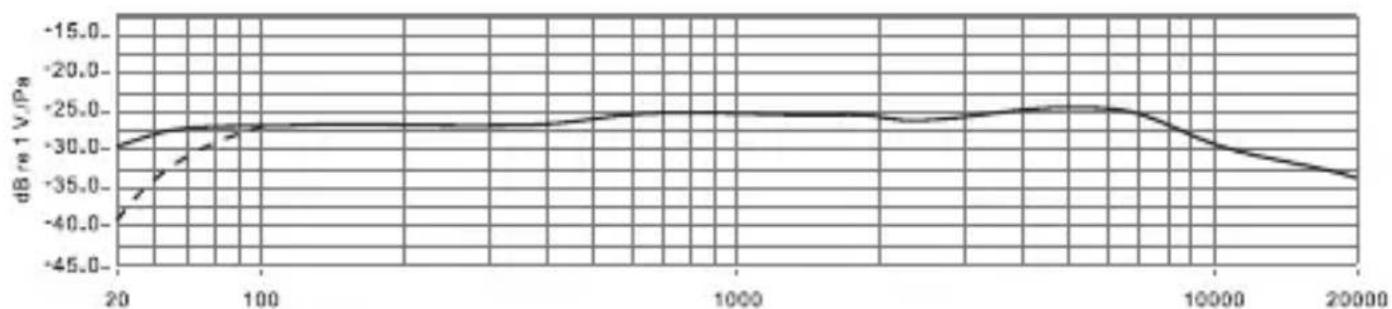

(+10 dB Sensibilità)

ITALIAN

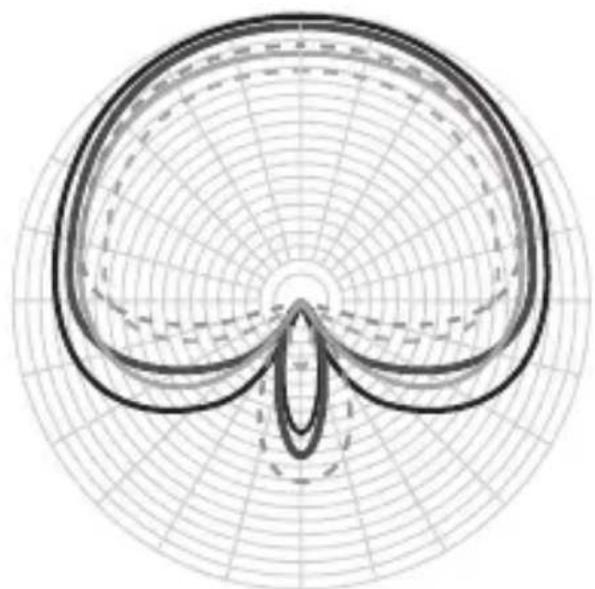

Modello polare

dB rel. 1V / Pa

Smaltimento

Smaltire l'imballaggio: Smaltire l'imballaggio a seconda della tipologia. Gettare cartone e cartoncino con i rifiuti cartacei, le pellicole con i materiali riciclabili.

Smaltire i dispositivi usati: applicabile nell'Unione Europea e in altri stati europei con sistemi per la raccolta separata di materiali riciclabili.

I dispositivi usati non possono essere gettati nei rifiuti domestici! Qualora il disposativo Rollei Hear:Me Pro non potesse più essere utilizzato, agli consumatore è tenuto a consegnare i loro dispositivi usati separatamente dai rifiuti domestici, per esempio presso un punto di raccolta del suo comune/del suo quartiere. Così facendo è possibile garantire che i dispositivi usati vengano riciclati in modo professionale, evitando inoltre ripercussioni negative sull'ambiente. Per quello motivo i dispositiivi elettrici sono contrassegnati con il symbolo riportato qui a fianco.

Conformità

Rollei GmbH & Co. KG dichiarare che Rollei Hear:Me Pro è conforme alla direttiva

2014/30/UE:

2011/65/CE Direttiva RoHs

2014/30/UE Direttiva EMC

Il testo completo della Dichiarazione di Conformità UE più essere scaricato al seguente indirizzo Internet: www.rollei.com/EGK/HearMePro

Diretiva RoHs 2011/65/EC
