MODE D'EMPLOI CA05073 V7

Chariot Classe Mobile1 Sécurité et avertissements 2 Démarrage Contenu du paquet Schéma du chariot Déballage Verrouillage du chariot 3 Installation Branchement des appareils Fonctionnalités avancées 4 Spécications techniques

• An de réduire les risques d'électrocution, n'utilisez ce produit qu'en intérieur.

• Ce produit est lourd. Soyez prudent lors de la manipulation et gardez à la verticale. N'essayez pas de le déballer ou de le déplacer seul.

• Soyez prudent lors du déballage et conservez l'emballage pour une utilisation ultérieure. Les rayures et les autres dommages causés par une mauvaise manipulation ne sont pas couverts par la garantie.

• Ne laissez personne s'asseoir, se tenir debout ou grimper sur ce produit.

• Ne bloquez pas les orices de ventilation utilisés pour la circulation de l'air.

• Ne surchargez pas ce produit d'objets lourds que ce soit à intérieur ou sur le dessus.

• Avant de déplacer ce produit, débranchez l'alimentation de la prise murale.

• Lorsque vous déplacez ce produit, assurez-vous que le cordon d'alimentation soit bien xé.

• Ce produit doit toujours être utilisé par des adultes ou sous la surveillance d'un adulte.

• Ne débranchez jamais ce produit de la prise en tirant sur le cordon d'alimentation ou avec des mains mouillées.

• N'utilisez pas de rallonge avec ce produit.

• L’utilisation de tout type de prise autre qu'une prise bipolaire à trois ls avec mise à la terre peut présenter un risque d'électrocution et entraîner une violation des codes électriques locaux.

• En cas d'urgence, débranchez le cordon d'alimentation de la prise d’alimentation CA.

• Ne branchez pas l'entrée de ce produit dans sa propre sortie.

• Ne branchez pas de rallonge, de multiprise ou de parasurtenseur supplémentaire à ce produit.

• Ne raccordez pas d’élément autre que du matériel informatique à ce produit comme des équipements médicaux, des équipements de maintien des fonctions vitales, des fours à micro-ondes ou des aspirateurs.

• Placez les câbles de façon à ce qu'ils ne puissent pas être tirés ou débranchés et que personne ne puisse marcher ou trébucher dessus.

• N'essayez pas de démonter ce produit. Ce produit ne contient aucune pièce remplaçable par l'utilisateur. Seul le personnel de l'usine peut eectuer des réparations.

• Si ce produit est employé à mauvais escient, est utilisé de manière incorrecte ou est réparé, la garantie sera annulée.

• Ne retirez pas les ches des prises utilisées portant la mention «Ne pas enlever» avec un autocollant rouge. Celles-ci sont nécessaires pour assurer le bon fonctionnement du système de charge et des prises auxiliaires.

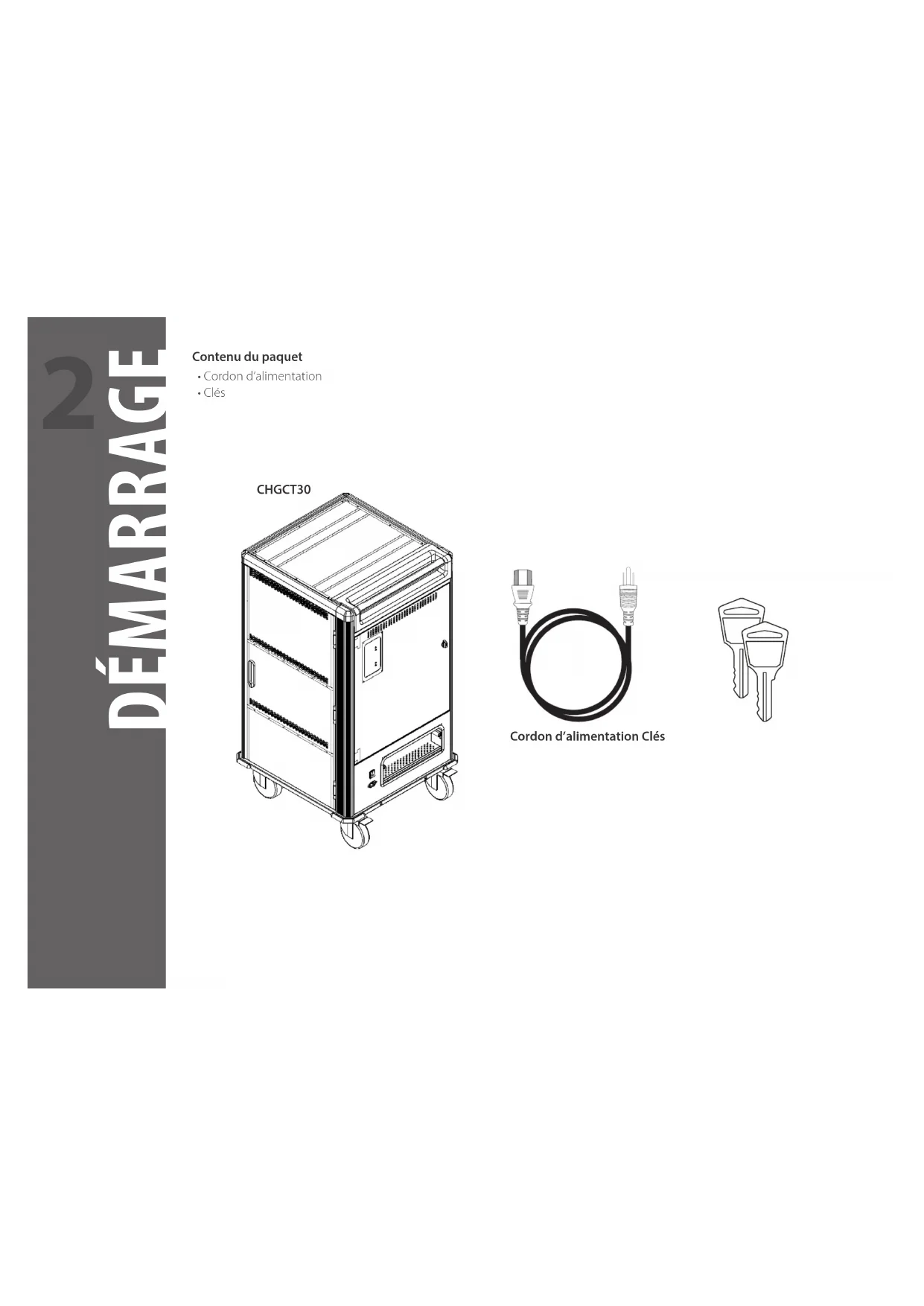

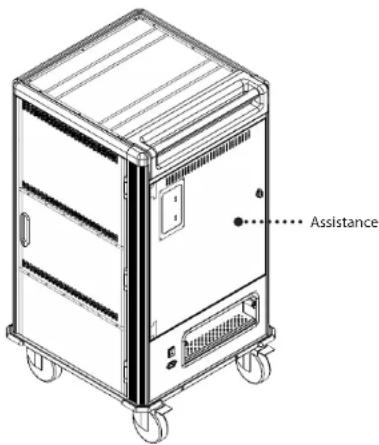

• Assistance - Veuillez vous y référer uniquement si vous avez besoin d’une assistance technique V7. Assistance2 DÉMARRAGE Contenu du paquet

• Cordon d’alimentation

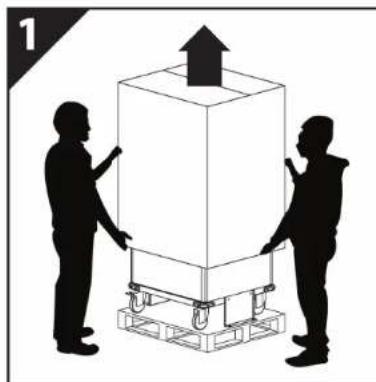

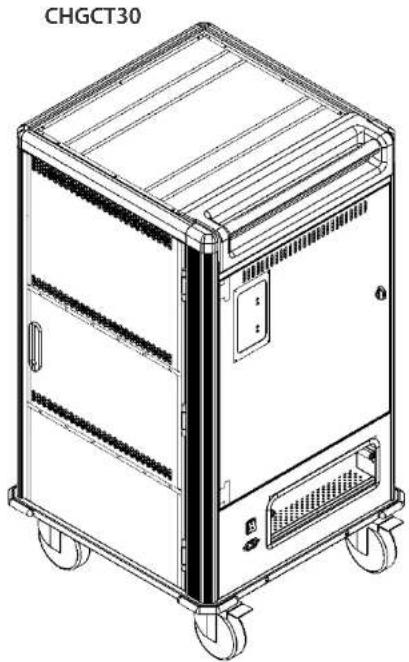

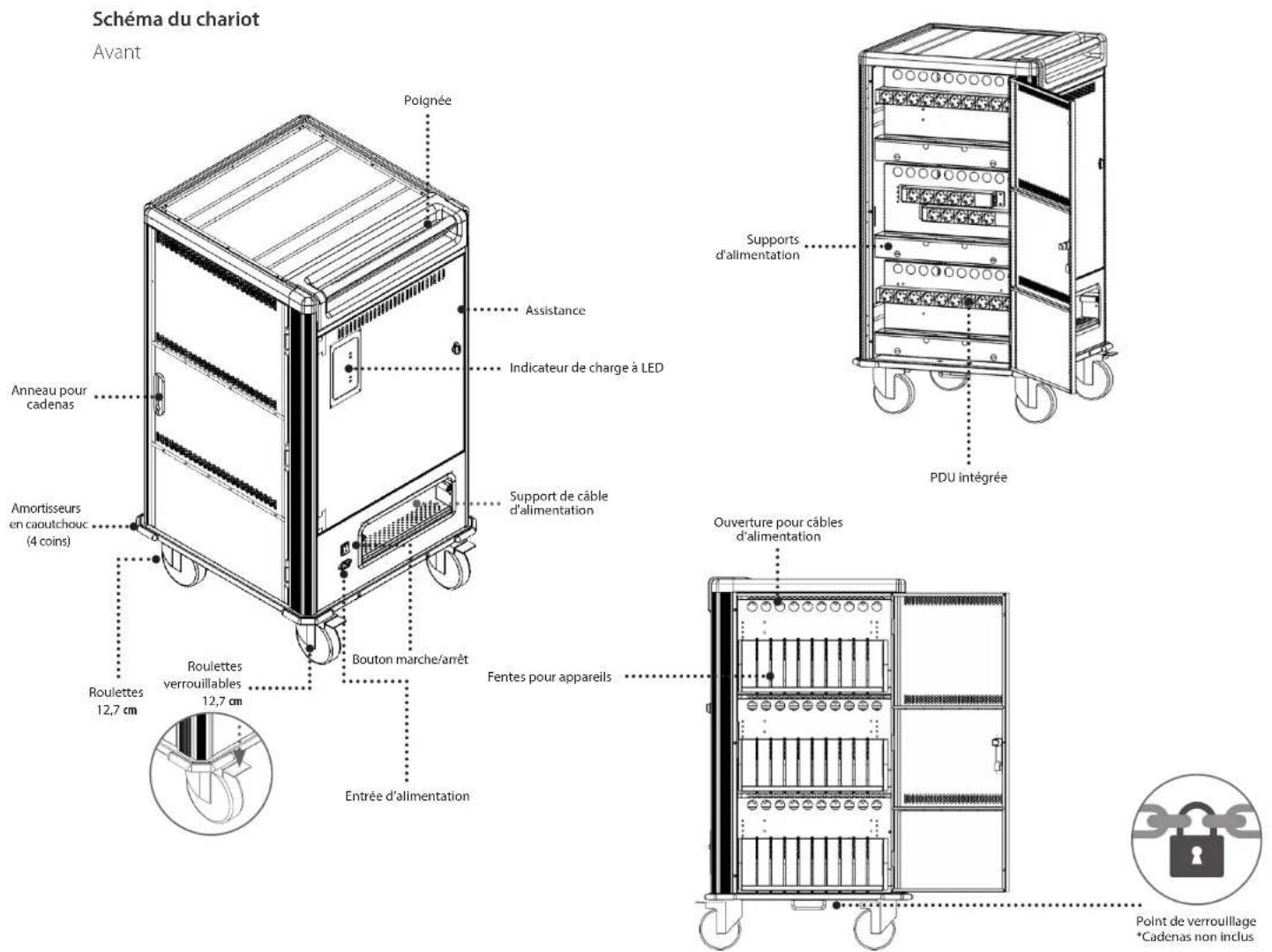

• Clés Cordon d’alimentation Clés CHGCT30Schéma du chariot Avant Poignée Assistance Support de câble d'alimentation Indicateur de charge à LED Roulettes 12,7cm Roulettes verrouillables 12,7cm Anneau pour cadenas Bouton marche/arrêt Entrée d’alimentation Amortisseurs en caoutchouc (4coins) Supports d'alimentation PDU intégrée Point de verrouillage *Cadenas non inclus Fentes pour appareils Ouverture pour câbles d’alimentationExtraction de la palette

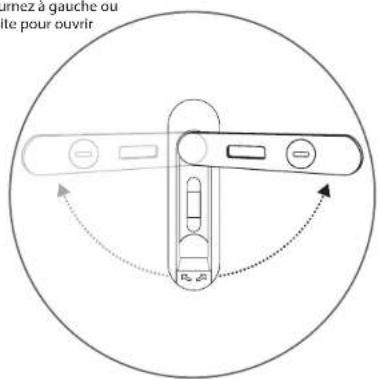

2. Tournez à gauche ou

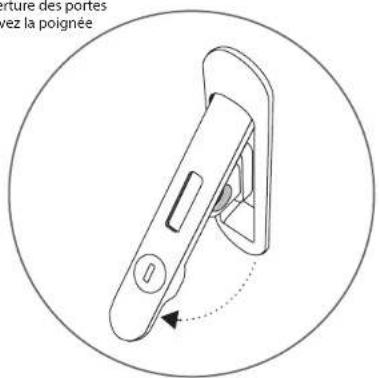

à droite pour ouvrir Ouverture des portes

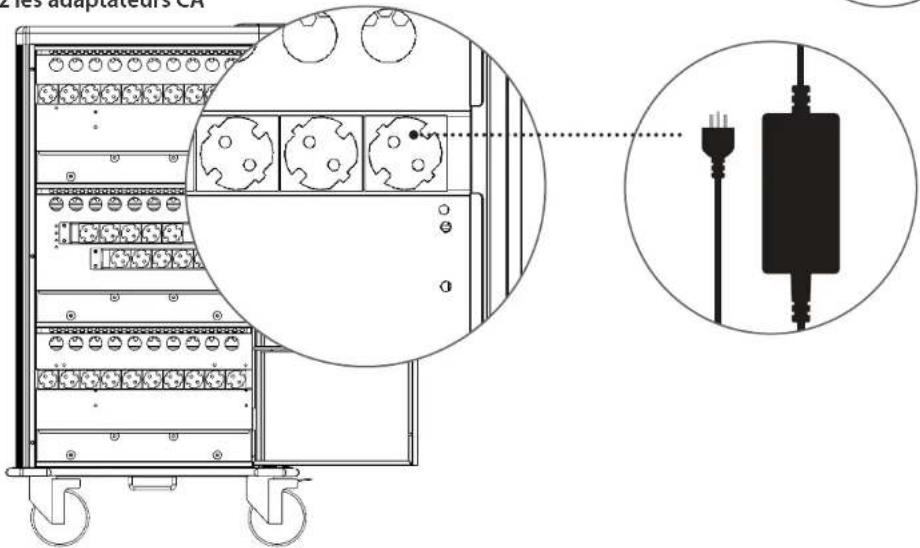

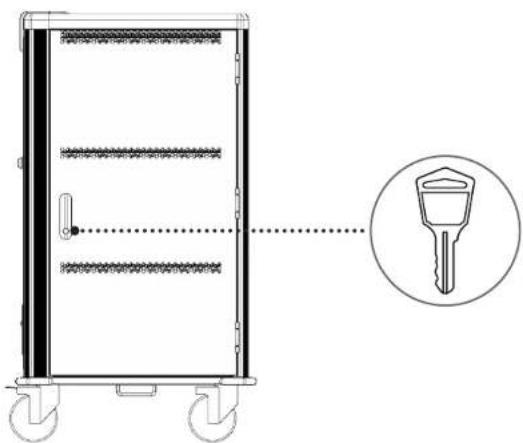

RETIRAR • RIMUOVEREAnneau pour cadenas *Cadenas non inclus Avant/arrière Verrouillage des portes2. Branchez les adaptateurs CA

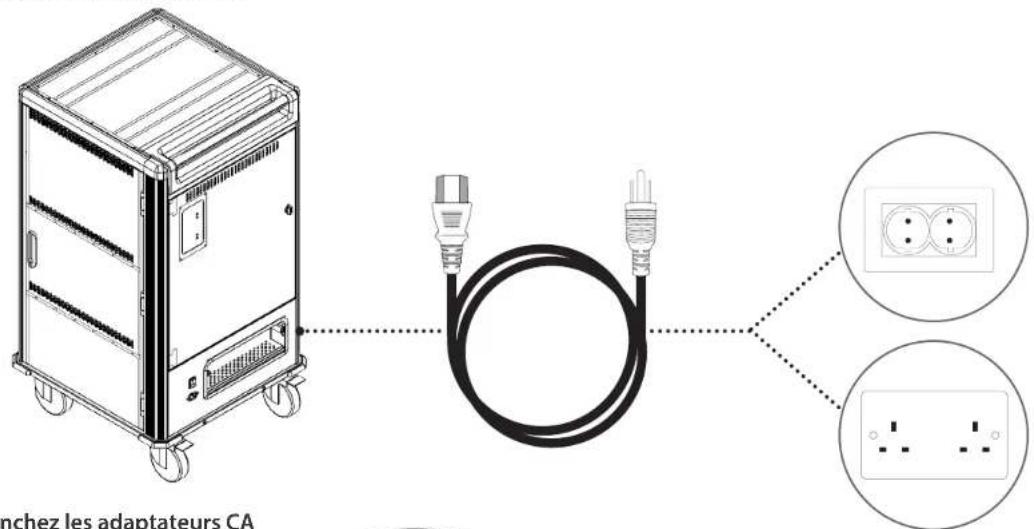

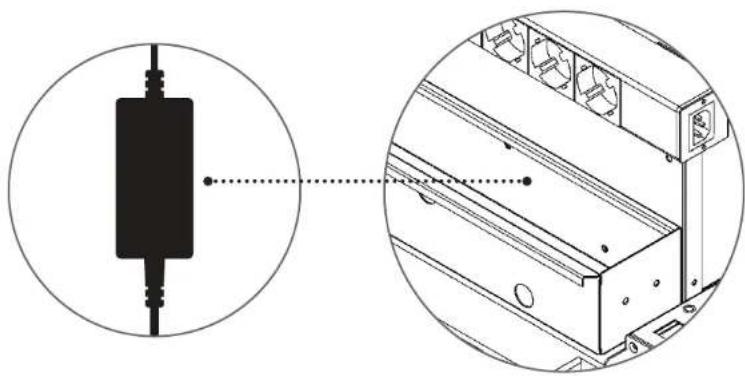

1. Branchez le chariot à une prise3. Placez les adaptateurs sur les supports d'alimentation

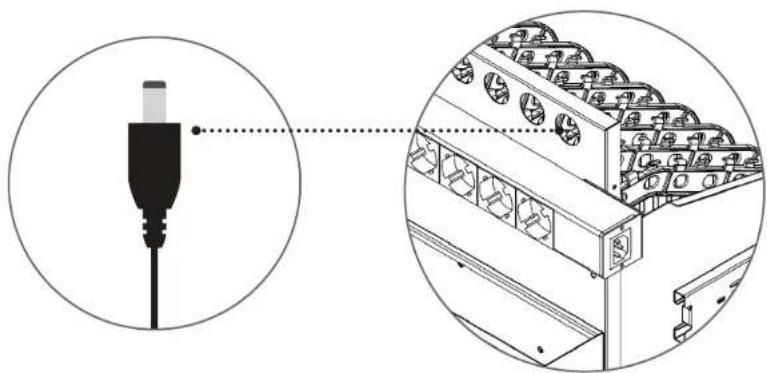

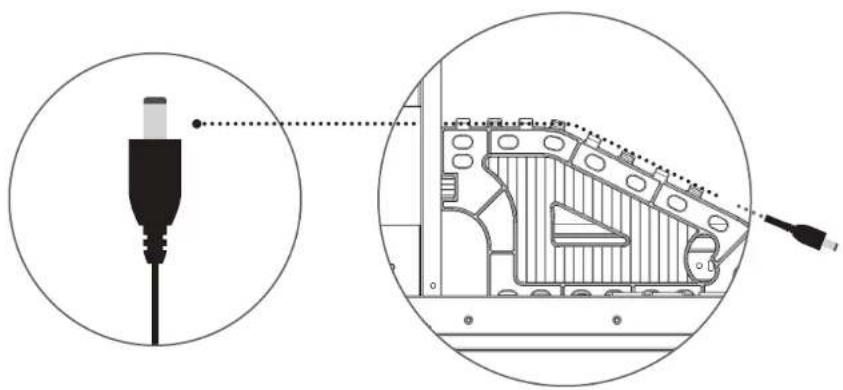

4. Insérez l’embout des adaptateurs à l’intérieur des ouvertures5. Placez les câbles des adaptateurs sur le séparateur de support de câble

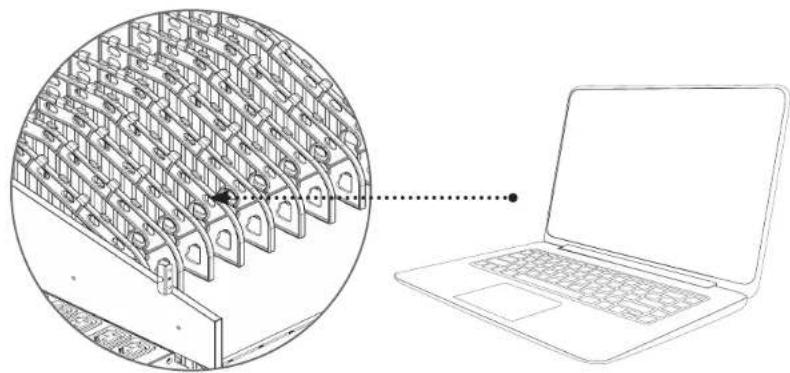

6. Placez les appareils dans les séparateursSystème de charge

Système de charge Le branchement de tous les appareils en même temps peut entraîner la surcharge d’un circuit typique. Les chariots de chargeV7 sont équipés d’une minuterie intelligente qui commute l’alimentation électrique CA entre la moitié des prises de l’appareil et les autres an de protéger contre les surcharges. Le système de charge alimentera la première moitié des prises pendant 15minutes. Lorsque le temps sera écoulé, le chariot transférera l’alimentation à l’autre ensemble puis continuera à alterner entre les ensembles de la même façon. Une fois le courant total inférieur à 14ampères, toutes les prises seront alimentées simultanément. Le voyant LED à l’extérieur du chariot vous indiquera l’ensemble qui est en charge. Le voyant LED sera rouge s’il est en charge

FONCTIONNALITÉS AVANCÉES

Système de charge Capteur intelligent Comment se passe la charge? Cycle de charge entre 2groupes. Lorsque le courant total est inférieur à 14ampères, la charge complète commence Indicateur LED Rouge (allumé): En charge Éteint: Pas en charge Temps de charge de tous les ordi- nateurs 4h30 Le chariot passe en charge complète Après 6cycles (~3heures)4

SPÉCIFICATIONS TECHNIQUES

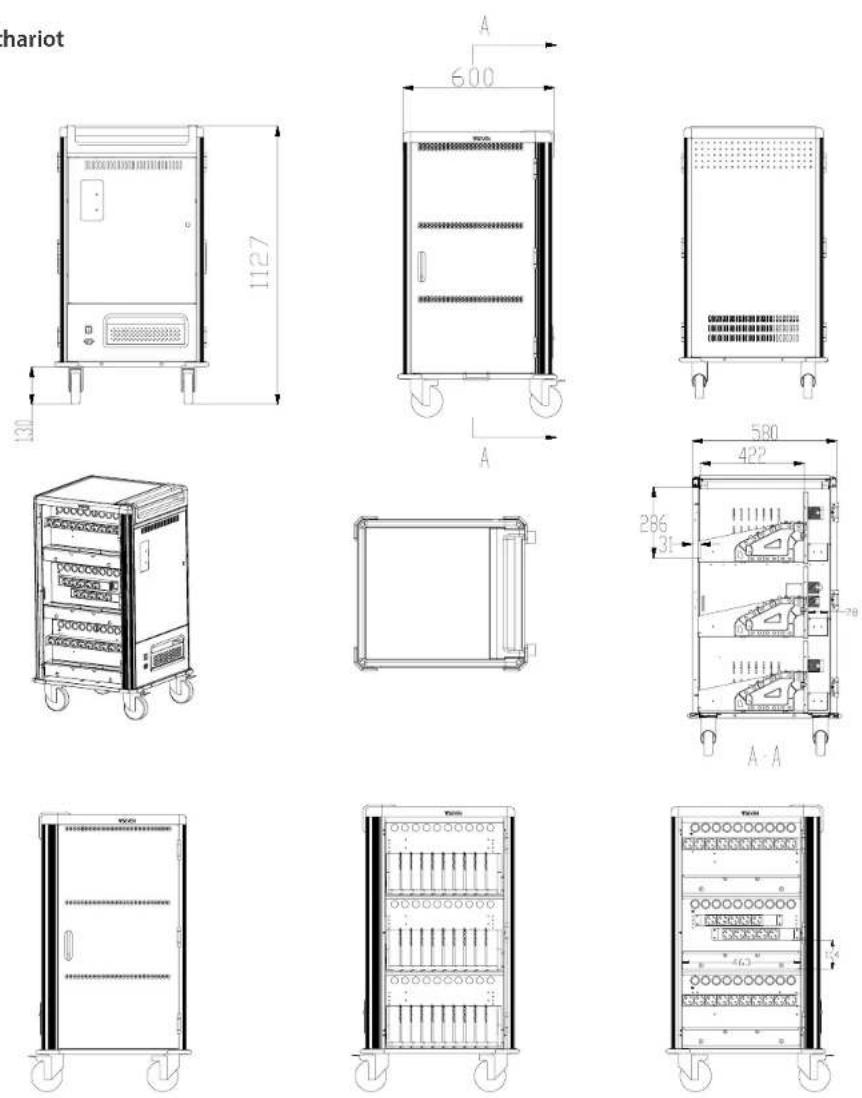

Dimensions du chariotCHGCT30 Couleur Noir et gris foncé Matériau Acier laminé à froid de calibre18 de haute qualité Espaces des appareils numérotés 30 Organisation et praticité Séparateurs d’appareils exibles avec réseau de gestion des câbles et fentes pour appareils numérotées, fentes pour adaptateurs d’alimentation numérotées avec gestion des câbles, poignée de manœuvre encastrée Garantie 5ans Contenu du paquet Chariot de charge, câble d’alimentation de 1,83m, manuel Tension d’entrée 230VCA, 15A, 60HZ Tension de sortie 230VCA, 15A, 60HZ Système de charge Charge intelligente Dimensions des roulettes 12,7cm Dimensions du produit 810x652x1080mm Poids du produit 91kg Dimensions du colis 845x752x1272mm Poids du paquet 109kg Dimensions des fentes pour appareils 16,61x1,38x11,25pouces (422×35×286mm) Dimensions des fentes pour les adaptateurs d’alimentation 3,07x18,22x4,48pouces (78x463x114mm) Sécurité et certications Unités de distribution d'alimentation approuvées CE etdirective RoHS Environnement* «Fonctionnement: -10°C à 40°C Humidité: 20% à 80% d’humidité relative Stockage: -40°C à 60°C Humidité: 20% à 90% d’humiditérelative » *Remarque: Uniquement pour ce chariot. Consultez les spécications de l’environnement desappareils que vous stockez.MANUAL DEL USUARIO
