CA05073 - Caricatore per telefono V7 - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Carrello di ricarica per dispositivi elettronici
Marca	V7
Modello	CA05073
Numero di vani	30
Dimensioni (L x P x A)	810 x 652 x 1080 mm
Peso del prodotto	91 kg
Peso del pacco	109 kg
Materiale	Acciaio laminato a freddo calibro 18
Colore	Nero e grigio scuro
Tensione di ingresso	230 V CA, 15 A, 60 Hz
Tensione di uscita	230 V CA, 15 A, 60 Hz
Sistema di ricarica	Ricarica intelligente con timer
Tipo di ruote	12,7 cm, due bloccabili
Dimensioni delle fessure per dispositivi	422 x 35 x 286 mm
Dimensioni delle fessure per adattatori	78 x 463 x 114 mm
Garanzia	5 anni (limitata)
Contenuto della confezione	Carrello, cavo di alimentazione 1,83 m, manuale
Utilizzo	Solo per interni
Certificazioni	CE, RoHS
Temperatura di funzionamento	-10 °C a 40 °C
Temperatura di stoccaggio	-40 °C a 60 °C
Umidità di funzionamento	20% a 80% UR
Umidità di stoccaggio	20% a 90% UR
Manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Riparabilità	Non contiene parti sostituibili dall’utente. Riparazione solo da parte del produttore.

Domande frequenti - CA05073 V7

Quanti dispositivi posso caricare contemporaneamente con il carrello V7 CA05073 ?

Il carrello può ospitare e caricare fino a 30 dispositivi contemporaneamente grazie al suo sistema di ricarica intelligente.

Qual è la tensione di alimentazione richiesta?

Il carrello funziona con una tensione di ingresso di 230 V CA, 15 A, 60 Hz.

Il carrello è dotato di un sistema di protezione contro i sovraccarichi?

Sì, il carrello integra un timer intelligente che alterna l'alimentazione tra due gruppi di prese per evitare sovraccarichi. Una volta che la corrente totale è inferiore a 14 A, tutte le prese vengono alimentate contemporaneamente.

Quali sono le dimensioni del carrello?

Le dimensioni del carrello sono 810 x 652 x 1080 mm (L x P x A).

Il carrello viene fornito con un cavo di alimentazione?

Sì, il carrello viene fornito con un cavo di alimentazione da 1,83 m.

Posso usare il carrello all'aperto?

No, questo carrello è progettato per solo per uso interno per ridurre il rischio di scosse elettriche.

Come pulire il carrello?

Pulirlo con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o solventi.

Cosa fare se il carrello non si accende?

Verificare prima che il cavo di alimentazione sia collegato correttamente. Se il problema persiste, contattare l'assistenza tecnica V7. Non tentare di ripararlo da soli.

I dispositivi possono essere ricaricati rapidamente?

Il tempo di ricarica dipende dai dispositivi. Tuttavia, il sistema di ricarica intelligente ottimizza la distribuzione dell'energia per una ricarica efficiente. Il ciclo completo per 30 computer può richiedere circa 4 h 30.

Il carrello è garantito?

Sì, V7 offre una garanzia limitata di 5 anni contro i difetti di materiali e di fabbricazione.

MANUALE UTENTE CA05073 V7

Carrello di ricarica

1 Sicurezza e avvertenze
2 Operazioni preliminari

Contenuto della confezione

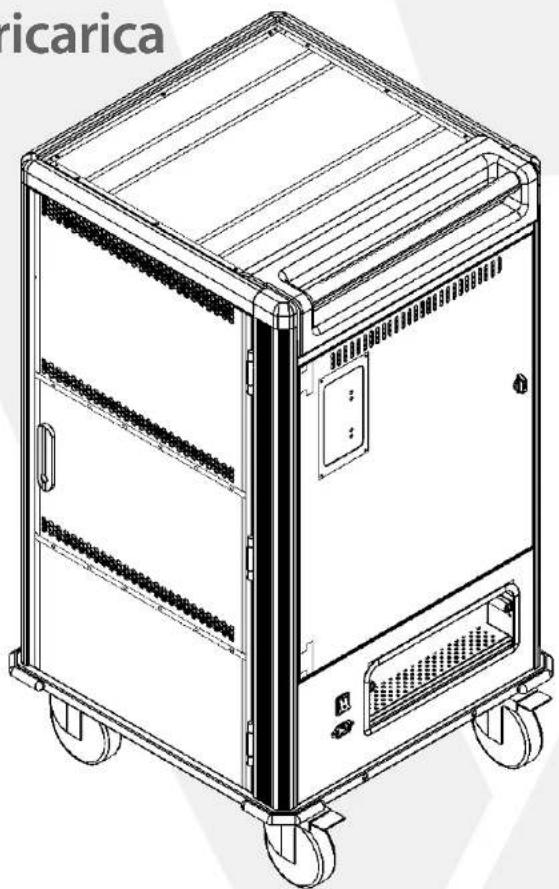

Diagramma del carrello

Disimballaggio

Blocco del carrello

3 Configurazione

Collegamento dei dispositivi

Caratteristiche avanzate

4 Specifiche tecniche

ATTENZIONE

- Per ridurre il rischio di scosse elettriche, utilizzare questo prodotto solo all'interno.

- Questo prodotto è pesante. Prestare attenzione e mantenere il prodotto in posizione verticale. Non tentare di disimballarlo o spostarlo senza assistenza.

- Prestare attenzione durante il disimballaggio e conservare il materiale d'imballaggio per un uso successivo. Graffi e altri danni causati da un uso improprio non sono coperti dalla garanzia.

- Assicurarsi che nessuno si sieda, stia in piedi o si arrampichi su questo prodotto.

- Non ostruire i fori di ventilazione utilizzati per la circolazione dell'aria.

- Non collocare oggetti pesanti sopra o all'interno del prodotto.

- Prima di spostare il prodotto, scollegare l'alimentazione dalla presa a muro.

- Durante lo spostamento del prodotto, assicurarsi che il cavo di alimentazione sia fissato.

- Questo prodotto deve essere sempre utilizzato da adulti o con la supervisione di adulti.

- Non scollegare mai questo prodotto dalla presa con le mani bagnate o tirando il cavo di alimentazione.

- Non utilizzare prolunghe per il collegamento elettrico di questo prodotto.

- Il collegamento a qualsiasi altro tipo di presa diverso da quello a terra a due e tre fili può provocare il rischio di scosse elettriche e violare le normative elettriche locali.

- In caso di emergenza, scollegare il cavo di alimentazione dalla presa di alimentazione CA.

- Non collegare la presa di ingresso del prodotto alla sua presa di uscita.

- Non collegare a questo prodotto prolunghe, ciabatte o protezioni da sovratensioni aggiuntive.

• Non collegare al prodotto oggetti diversi da computer e affini, come, ad esempio apparecchiature mediche, attrezzature di supporto vitale, fornì a microonde o aspirapolvere.

- Collocare i cavi in modo che risultino eccessivamente tesi o che possano impigliarsi e in modo che nessuno possa calpestarli o inciamparvi.

- Non tentare di smontare il prodotto. Questo prodotto non contiene parti sostituibili dall'utente. Le riparazioni devono essere eseguite esclusivamente dal personale autorizzato dal produttore.

- Se il prodotto viene utilizzato in modo improprio, non correttamente utilizzato o riparato, la garanzia decade.

- Non rimuovere dalle prese le spine dotate di etichetta rossa "Do not remove" ("Non rimuovere"). Tali spine sono necessarie per il funzionamento del sistema di carica e delle uscite ausiliarie del carrello.

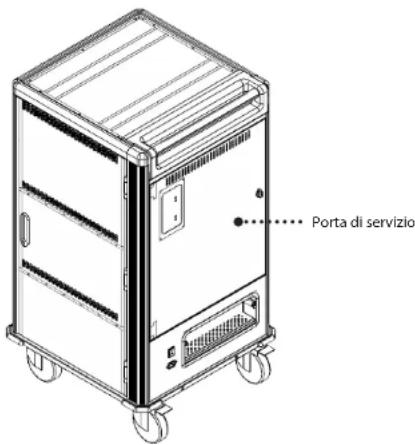

- Porta di servizio - Aprire solo se richiesto dal supporto tecnico di V7.

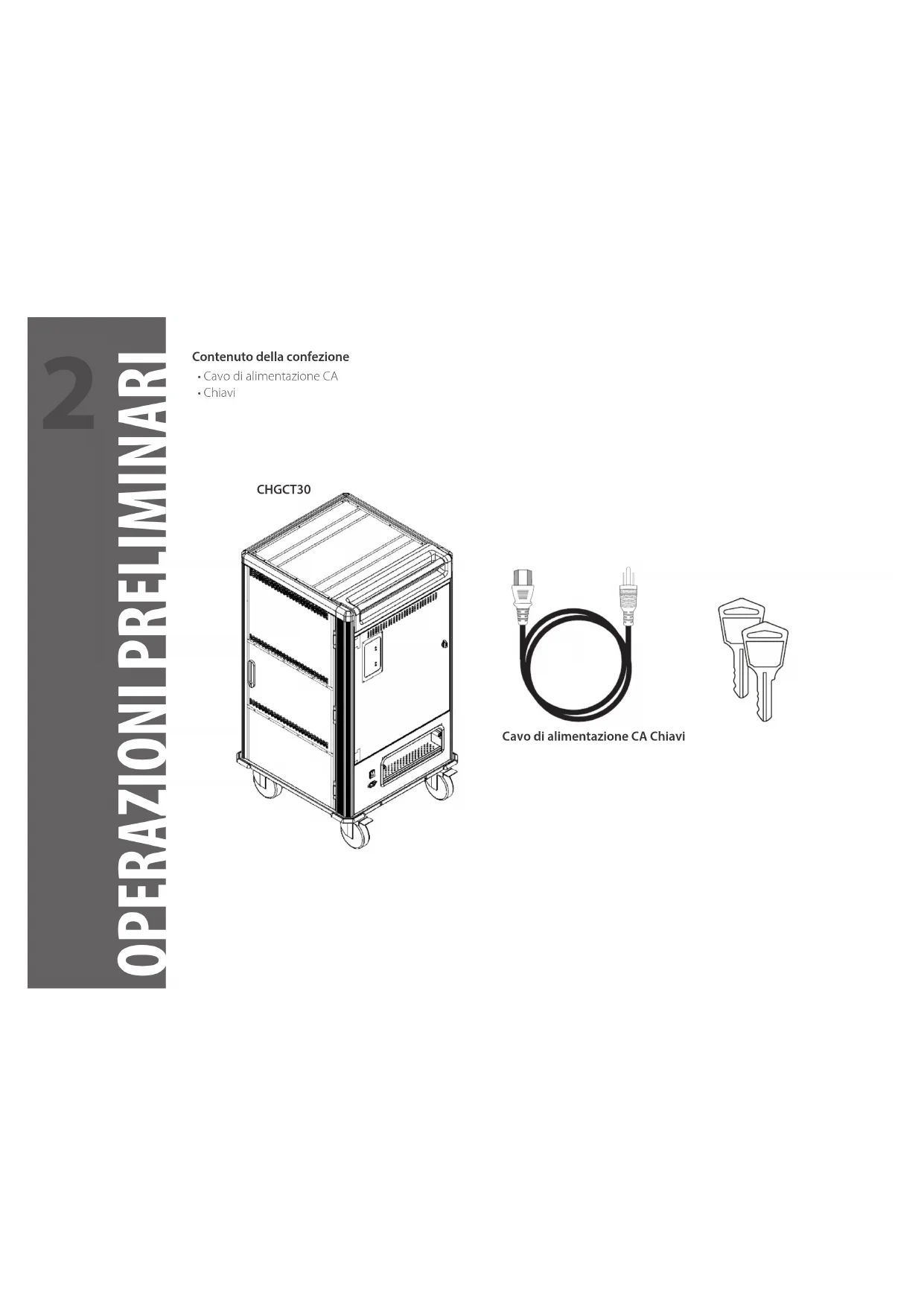

Contenuto della confezione

• Cavo di alimentazione CA
• Chiavi

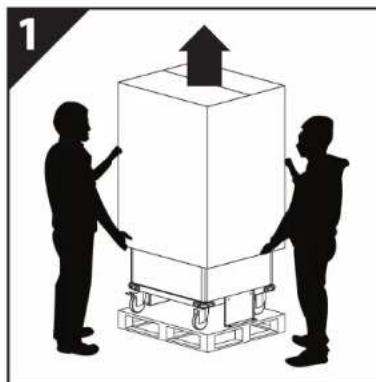

Rimuovere l'unità dal pallet

Aprire gli sportelli

1. Sollevare la maniglia

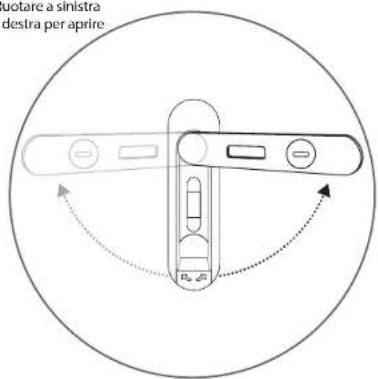

1. Ruotare a sinistra

o a destra per aprire

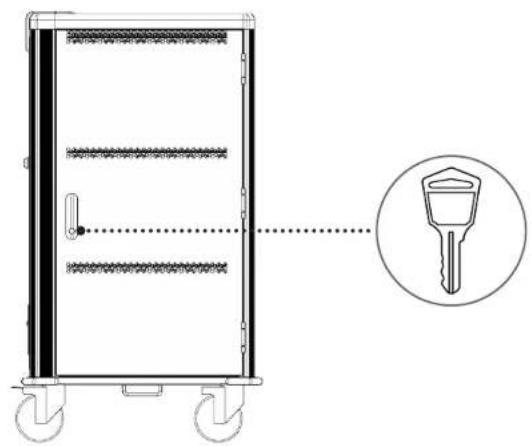

Serrature sportelli Fronte/Retro

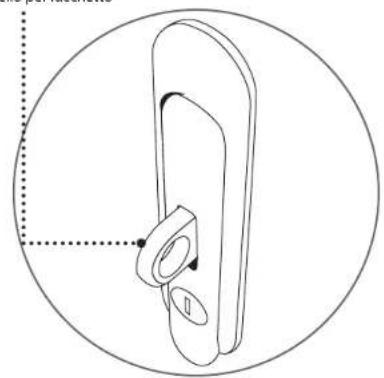

Anello per lucchetto

*Lucchetto non incluso

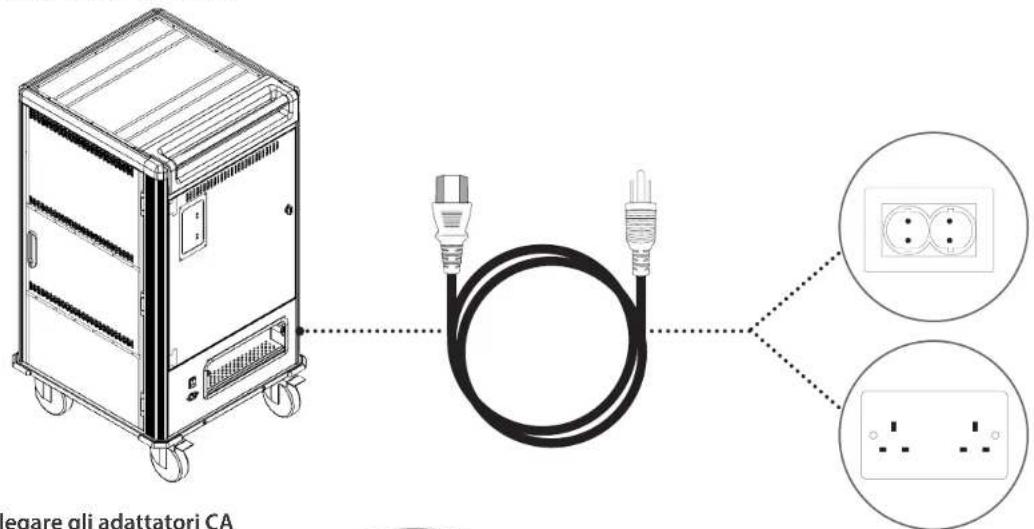

1. Collegare il carrello alla presa

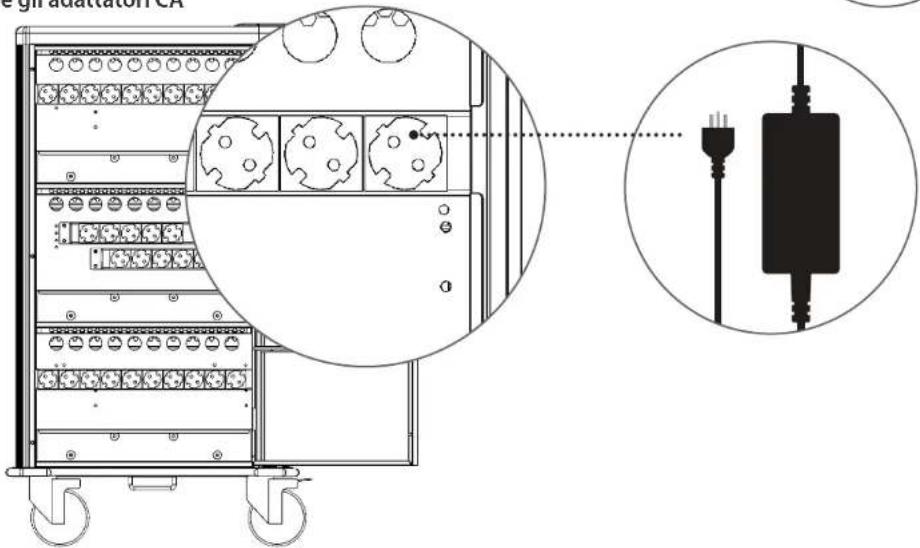

1. Collegare gli adattatori CA

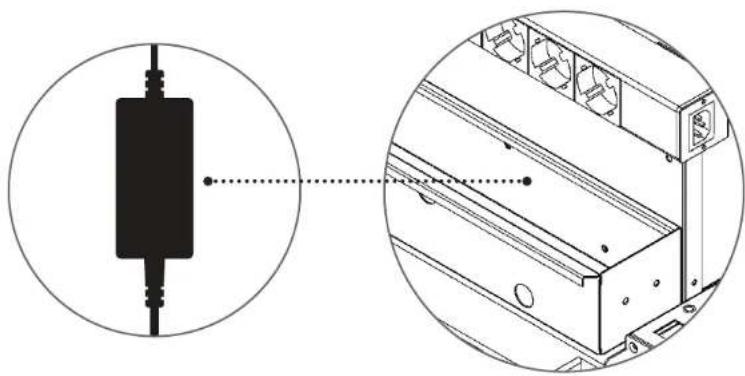

1. Posizionare gli adattatori nei porta alimentazione

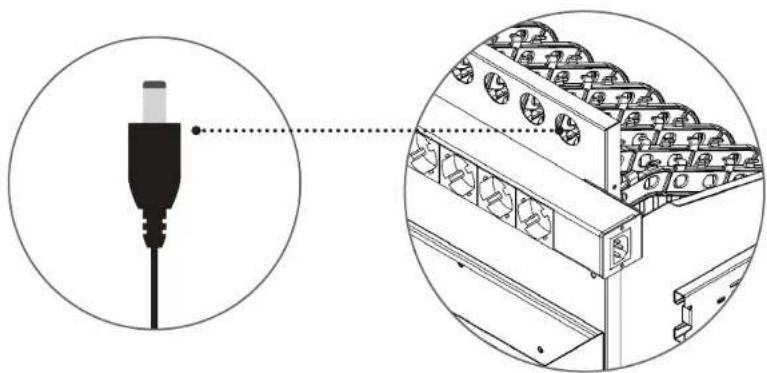

1. Far passare gli adattatori attraverso i fori passanti

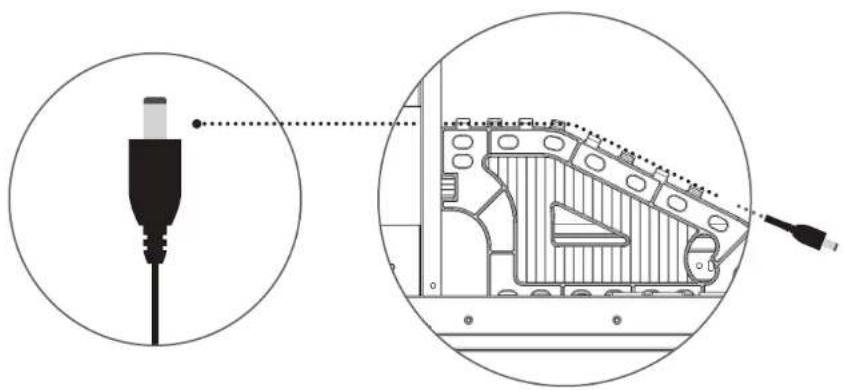

1. Collocare i cavi degli adattatori sui divisori portacavi

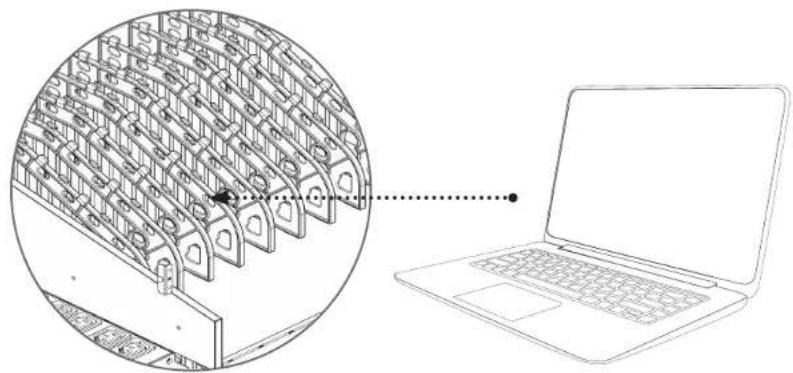

1. Posizionare i dispositivi nei divisori

La ricarica contemporanea di tutti i dispositivi può causare un sovraccarico su un circuito tipico. I carrelli di ricarica V7 sono dotati di un dispositivo di cronometraggio intelligente integrato che commuta automaticamente l'alimentazione CA da una metà delle uscite del dispositivo all'altra, al fine di evitare i sovraccarichi.

Il sistema di carica fornirà alimentazione alla prima metà delle prese per 15 minuti. Allo scadere di tale intervallo, il carrello passa ad alimentare l'altro set, quindi continua ad alternare i lati. Una volta che la corrente complessiva è inferiore a 14 Amp, alimenterà tutte le prese insieme.

L'indicatore LED all'esterno del carrello indica il set attualmente in carica.

Sistema di carica Sensore intelligente
In che modo carica	Ricarica a ciclo tra 2 gruppi. Quando la corrente complessiva è inferiore a 14 Amp, inizia la carica completa
Spia LED	Rosso (Acceso): In caricaSpento: Non in carica
Tempo necessario per caricare tutti i computer	4,5 ore
Il carrello passa alla carica completa	Dopo 6 cicli (circa 3 ore)

Durante la ricarica l'indicatore LED è rosso

4

SPECIFICHE TECNICHE

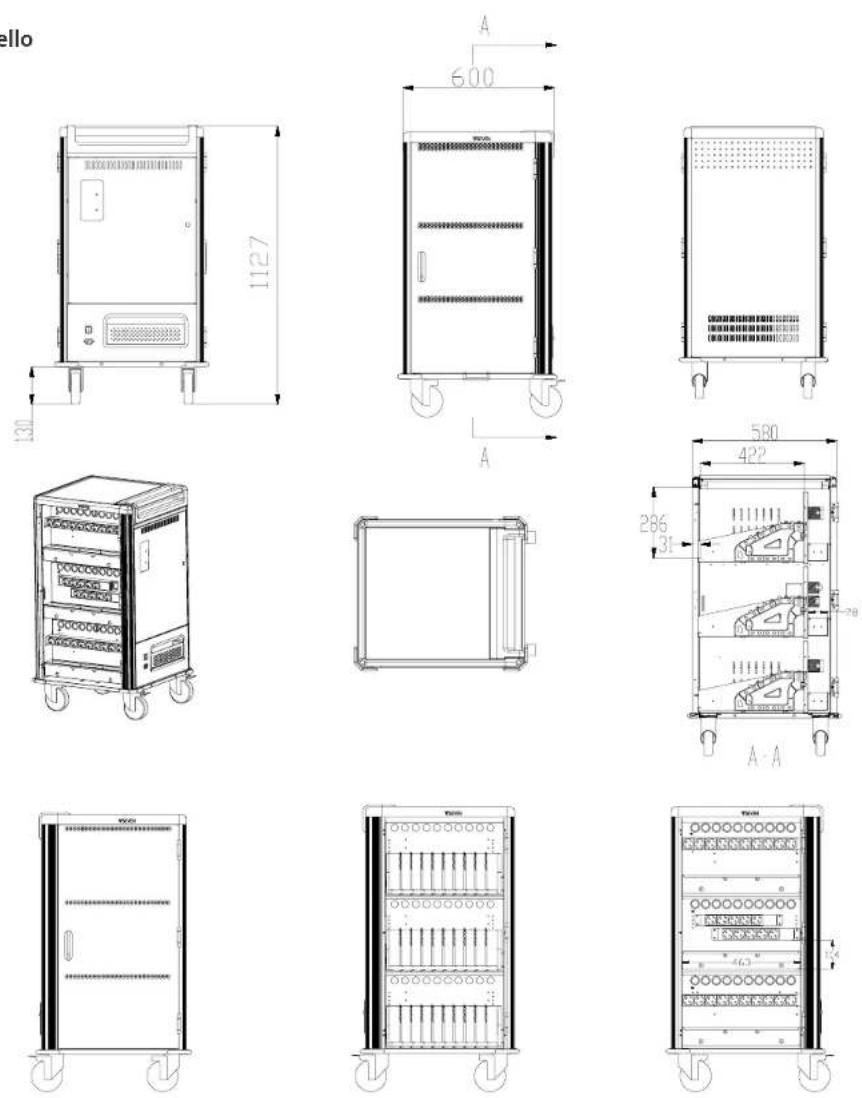

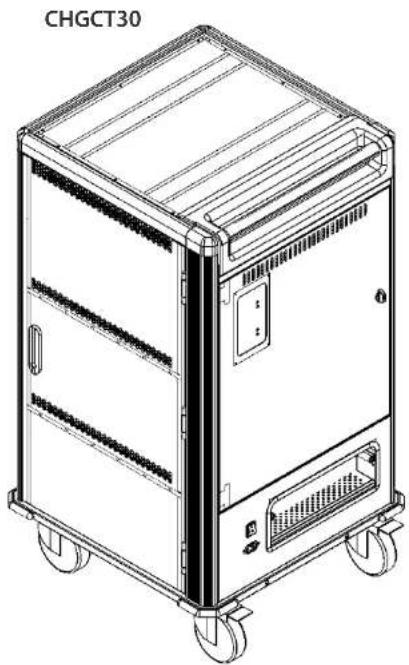

Dimensioni carrello

CHGCT30

Colore Nero e grigio scuro
Materiale Acciaio laminato a freddo di alta qualità calibro 18
Spazi numerati per dispositivi 30
Organizzazione e praticità	Divisori flessibili por dispositivi con canali per cavi e fessure dei dispositivi numerate, fessure per adattatori di alimentazione numerali con gestione dei cavi, maniglie di spinta incassale
Garanzia 5 anni
Contenuto della confezione	Carrello di ricarica, cavo di alimentazione da 1,83 m, manuale
Tensione d'ingresso 230 V AC, 15 A, 60 HZ
Tensione di uscita 230 V AC, 15 A, 60 HZ
Sistema di carica Carica intelligente
Dimensione ruote 5 pollici (12,7 cm)
Dimensioni del prodotto 810 x 652 x 1080 mm
Peso del prodotto 91 kg
Dimensione della confezione 845 x 752 x 1272 mm
Peso della confezione 109 kg
Dimensioni fessure per dispositivi	422 x 35 x 286 mm
Dimensioni fessura adattatore di alimentazione	78 x 463 x 114 mm
Sicurezza e conformità Unità di distribuzione dell'alimentazione con approvazione ROHS, CE
Ambiente* "Uso: da -10°C a 40°C U midità: da 20% a 80% RI1 Storage: da -40°C a +60°C Umidità: da 20% a 90% RI1"

*Nota: dati validi solo per il carrello. Controllare le specifiche ambientali dei dispositivi stoccati sul carrello.

5 Year Warranty

Italiano: Garanzia limitata di 5 anni

La garanzia limitata del fabbricante V7 copre il prodotto in caso di difetti di materiale o di lavorazione a decorrere dalla data di acquisto per un periodo di 60 mesi per parti e manodopera. La responsabilità del fabbricante secondo i termini di questa garanzia limitata non potrà superare in nessun caso il costo della sostituzione con un prodotto simile e il costo originale del prodotto al momento dell'acquisto. Se il prodotto risultato difettoso non viene più fabbricato o non è disponibile, a sola discrezione del fabbricante, verrà sostituito all'acquirente originale con un prodotto sostanziamente simile di valore pario inferiore; oppure l'acquirente originale ricevera un rimborso pari al prezzo di acquisto originale. Questa garanzia limitata esclude la riparazione di parti in plastica incinate, graficate, rotte o alterate o di qualsiasi altro tipo di danno estetico, nonché la riparazione di parti danneggiate da manomissioni o alterazioni oppure limosse. La garanzia non copre inoltre le riparazioni o sostituzioni rese necessarie da cause che trascendono la responsabilità del fabbricante; di un dipendente o di un agente del fabbricante compresi ima non a titolo inclusivo quasi, difetti o manco funzionamento che, a giudizio del fabbricante; slano stati causati di riparizioni non autorizzate o dall'uso di componenti non approvati, da manutenzione impropria, dal funzionamento non conforme alle istruzioni fornite, da incidenti subiti durante il trasporto o in transito, da modifiche o riparazioni eseguite dall'utente da abuso, uso improprio, incuria, incidenti, incendi, allagamenti e altre cause di forra maggiore, dall'uso di tensioni di nete fuori specifica e dalla normale usura oppure che non esistevano al momento dell'acquisto del prodotto. Questa garanzia limitata non copre inoltre i danni subiti dal prodotto durante l'estruzione dalla confezione, la messa a punto o l'installazione, la rimozione del prodotto per riparazioni e la sua reinstallazione a riparazione avvenuta o i costi di spedizioni, indipendentemente dalla motivazione. La presente garanzia scelta è esclusiva e sostituisce qualsiasi altra garanzia, espessa o implicita. Eventuali altre garanzie implicite, comprese (ma non in modo esclusivo le garanzie implicite di commerciabilità o idoneità a uno scopo particolare, sono limitate alla durata della presente garanzia limitata. V7 declina ogni responsabilità in relazione a danni materiali diretti o indetti di qualsiasi natura, comprese (ma non in modo esclusivo perdita di profitti e perdite commerciali, nei limiti previsti dalla legge. Aluci Pasci non consentono l'esclusione o la limitazione della responsabilità derivata da garanzie implicite o la limitazione delle durata delle garanzie implicite, pertanto le limitazioni e esclusioni precedenti non riguardano tutti gli acquirenti. Questa garanzia limitata è soggetta alle leggi della giurisdizione del Paese in cui il prodotto e stato originaliamente acquistato. I termini di questa garanzia limitata sono soggetti ai limiti consentidi dalle leggi nazionali applicabili alla vendita del beni di consumo. I diritti e rimedi disponibili al consumatore secondo le leggi per la protezione dei consumatori non saranno limitati. Questa garanzia e valida solo nel Paese in cui è stato originaliamente acquistato il prodotto. Ulteriori informazioni sono disponibili sul sito www.V7-world.com.

Questa garanzia può essere esercitata al punto di acquisto in conformità con le prassi per la sostituzione dei prodotti applicate dal rivenditore. In qualsiasi momento successivo durante il termine di questa garanzia, rivolgersi al distributore autorizzato di zona.

V7 LIMITED PRODUCT WARRANTY FOR AUSTRALIA ONLY
