MANUAL DE USUARIO CA05073 V7

1 Seguridad y advertencias
2 Inicio

Contenido del paquete

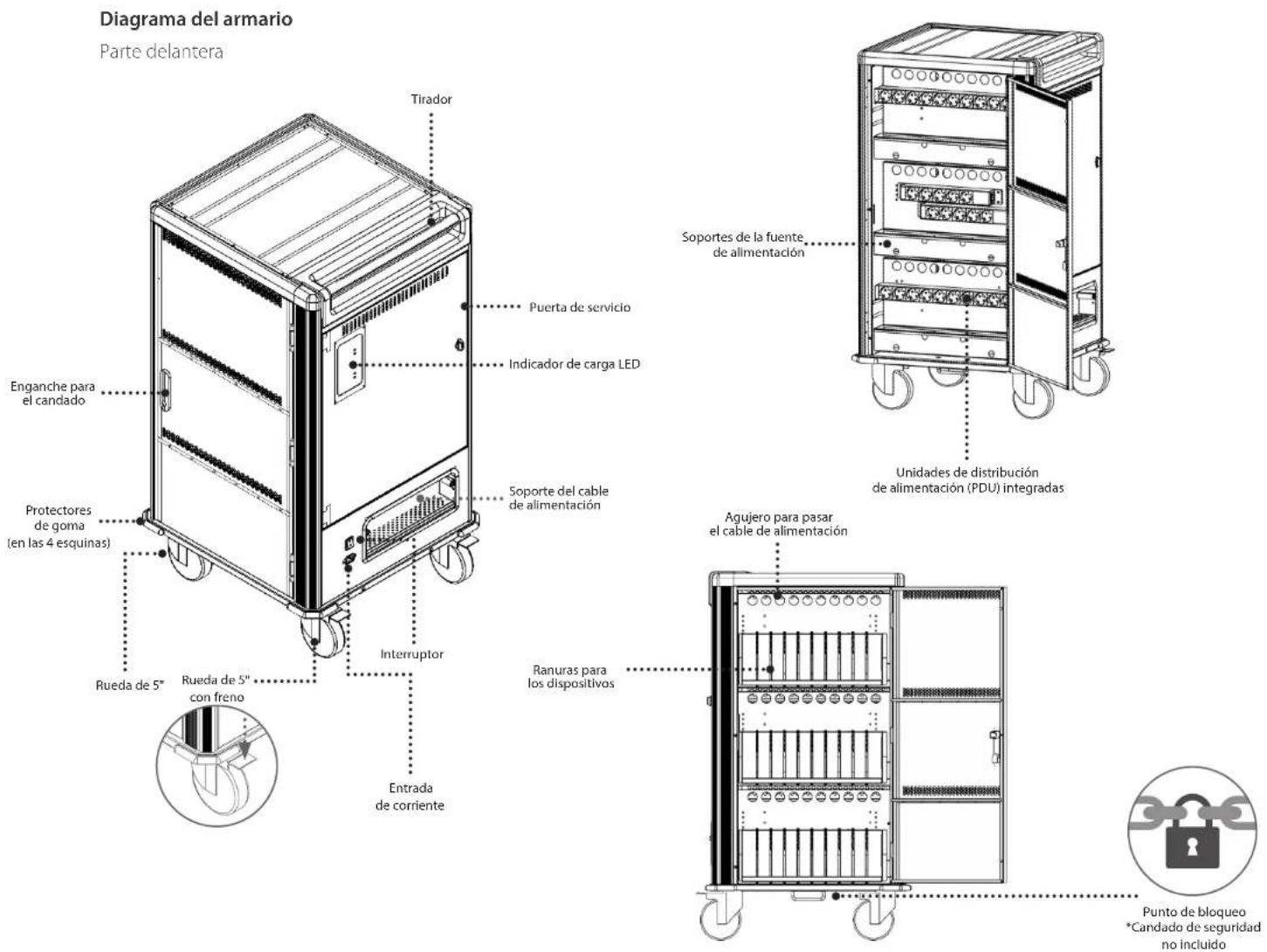

Diagrama del armario

Desempaquetado

Bloqueo del armario

3 Configuración

Conectar los dispositivos

Funciones avanzadas

4 Especificaciones técnicas

PRECAUCIÓN

- Para reducir el riesgo de descargas eléctricas, use este producto solamente en interiores.

- Este producto es pesado. Tenga cuidado al manipularlo y manténgalo en posición vertical. No intente desempaquetarlo o moverlo sin ayuda.

- Tenga cuidado cuando lo desempaquete y guarde el material de empaquetado para su posterior utilización. Los arañazos y otros daños causados por una mala gestión no están cubiertos por la garantía.

- No permita que alguien se siente, se suba o se ponga de pie en este producto.

- No bloquee los agujeros de ventilación destinados a la circulación del aire.

- No sobrecargue este producto con objetos pesados, tanto en la parte superior como en la interior.

- Antes de mover este producto, desenchufe el cable de la toma eléctrica.

- Cuando mueva este producto, confirme que el cable de alimentación está asegurado.

- Este producto solo debe ser usado por adultos o bajo su supervisión.

- No desconecte en ningún momento este producto de la toma con las manos mojadas o tirando del cable de alimentación.

- No use un alargador con este producto.

- La conexión de cualquier tipo de toma que no sea de dos polos o de tres clavijas de tierra puede resultar en riesgo de descarga, además de también infringir los códigos locales de electricidad.

- En el caso de una emergencia, desconecte el cable de alimentación de la toma de alimentación de corriente alterna (CA).

- No enchufe la entrada de este producto en su propia salida.

- No conecte un alargador, regleta o protector contra sobretensiones a este producto.

- No conecte elementos no informáticos, como equipos médicos, equipos de asistencia vital, microondas o aspiradoras a este producto.

- Coloque los cables de forma que no se puedan arrancar ni enganchar, ni que nadie los pueda pisar o tropezar con ellos.

- No intente desmontar este producto. Este producto no contiene piezas reemplazables por el usuario. Solamente personal de servicio de fábrica puede realizar reparaciones.

- Si este producto se usa de forma indebida o bien se usa o repara de forma incorrecta, la garantía dejará de ser válida.

- No saque los enchufes de las tomas en uso etiquetadas con una pegatina roja con el texto "No retirar". Son necesarios para que el sistema de carga y las tomas auxiliares del armario funcionen.

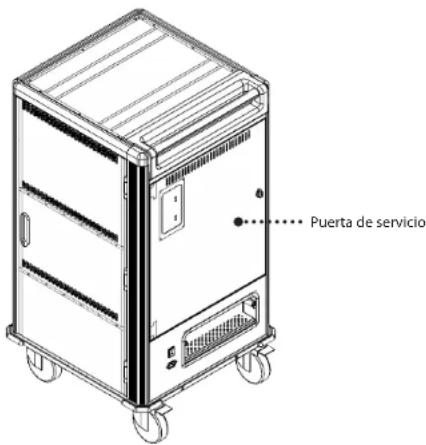

- Puerta de servicio: ábrala solo si se lo pide el soporte técnico de V7.

Puerta de servicio

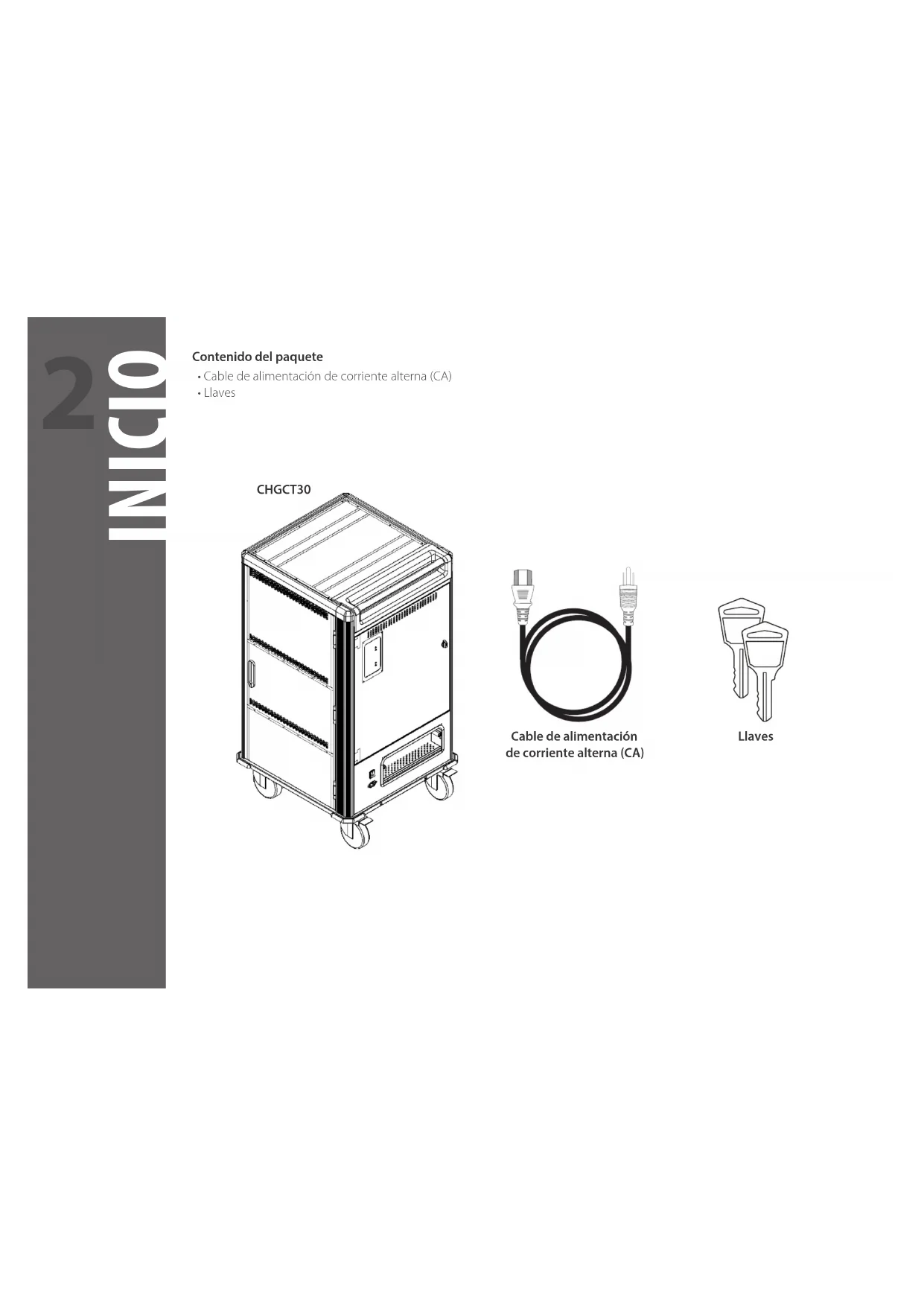

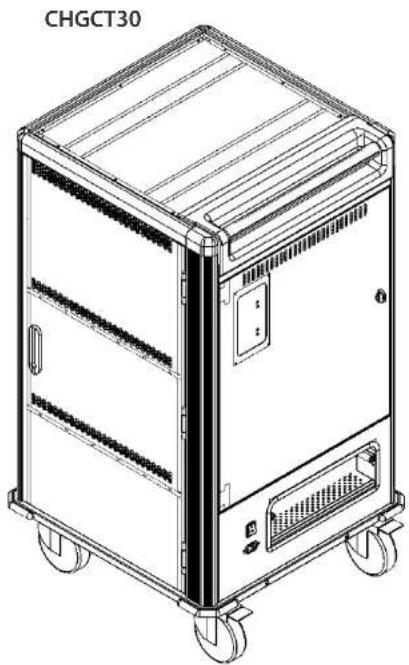

Contenido del paquete

• Cable de alimentación de corriente alterna (CA)
• Llaves

Cable de alimentación de corriente alterna (CA)

Llaves

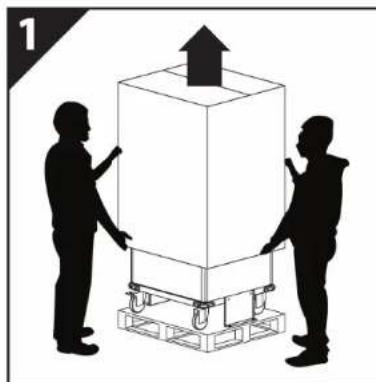

Retirar del palé

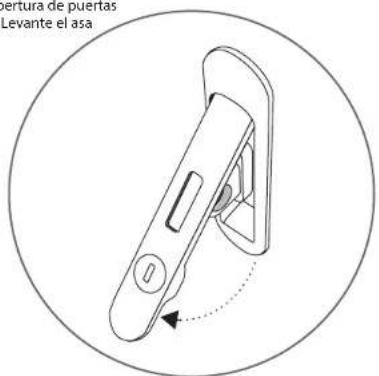

Apertura de puertas 1. Levante el asa

ertura de puertas Levante el asa

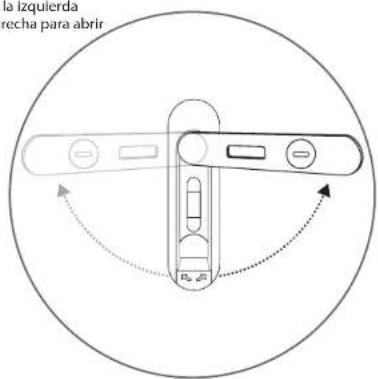

1. Gire a la izquilerda o a la derecha para abrir


la izquierda recha para abrir Pa, p5

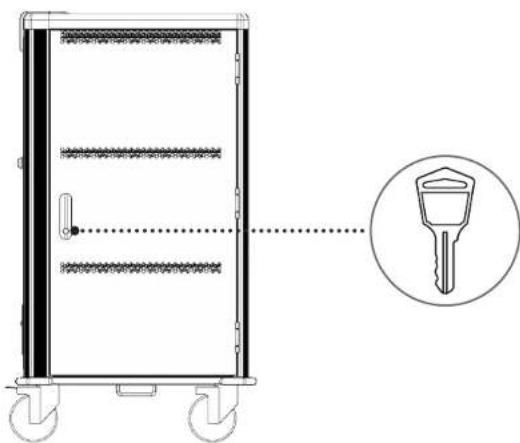

Cierre de puertas
Frontal/trasero

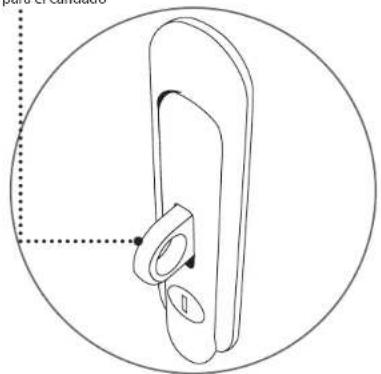

Enganche para el candado

*Candado no incluido

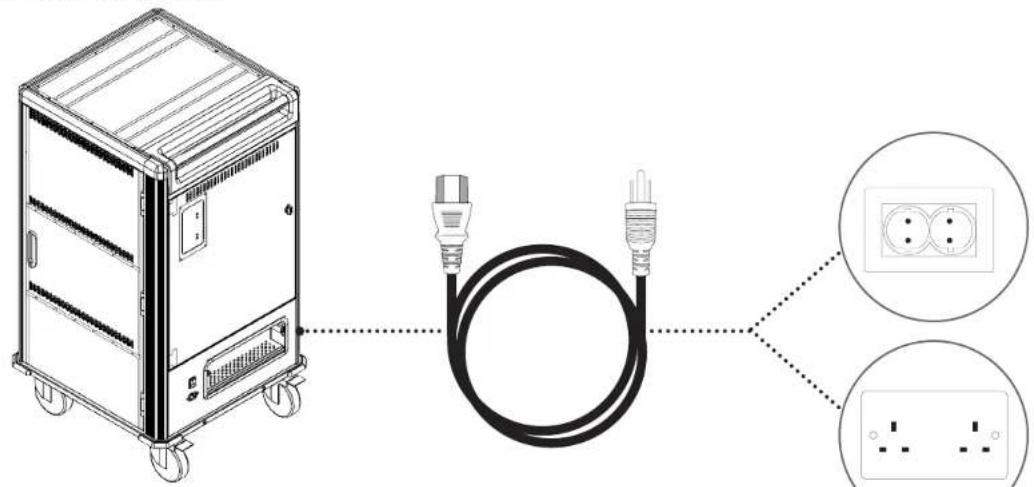

1. Enchufe el armario a la toma

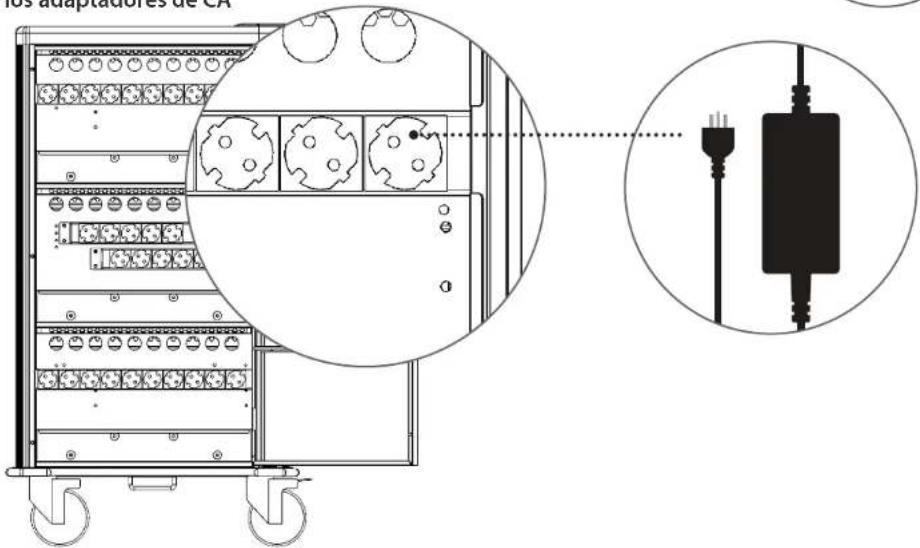

1. Conecte los adaptadores de CA

los adaptadores de CA

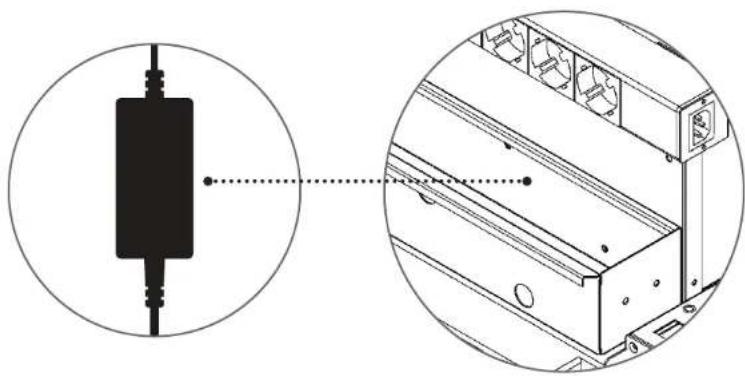

1. Coloque los adaptadores en los soportes para fuente de alimentación

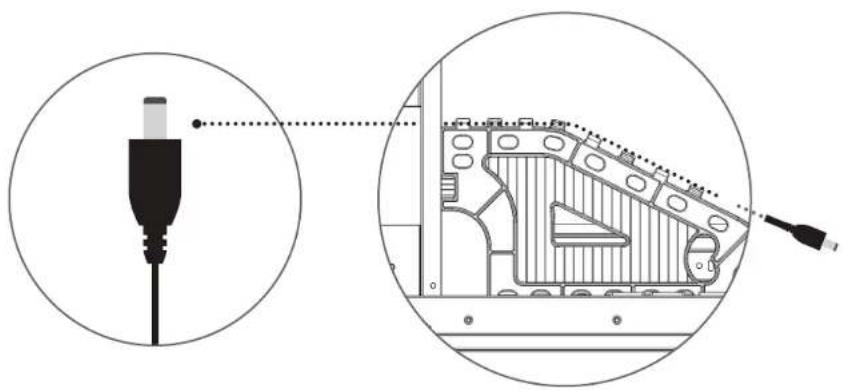

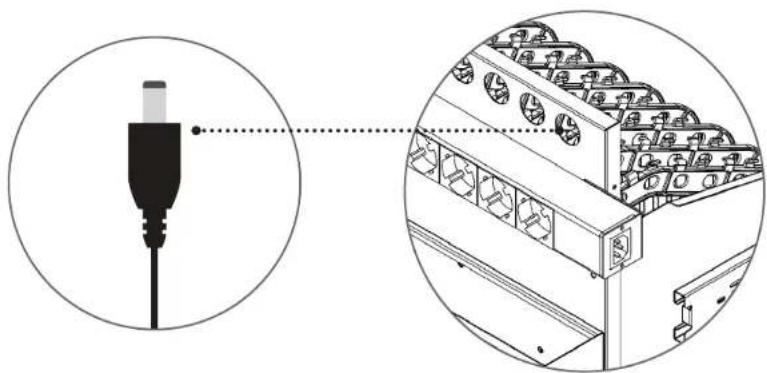

1. Pase los adaptadores por los agujeros

1. Coloque los cables de los adaptadores en los soportes separadores para cables

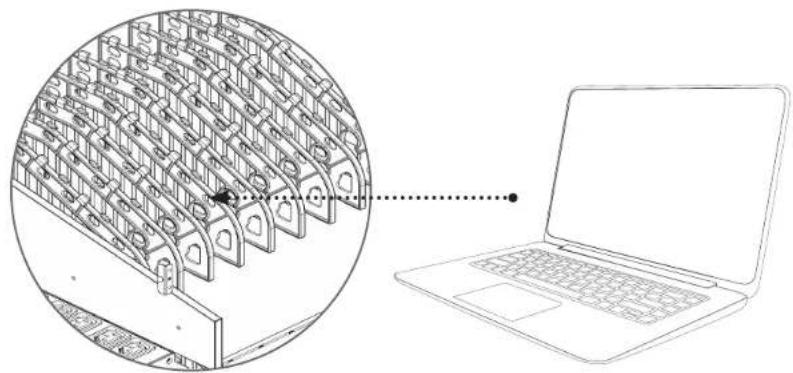

1. Coloque los dispositivos en los separadores

Cargar todos sus dispositivos al mismo tiempo puede sobrecargar un circuito típico. Los armarios de carga de V7 están equipados con un dispositivo temporizador inteligente que cambia automáticamente la alimentación de CA de la mitad de las salidas de los dispositivos a otros para protegerlos de las sobrecargas.

El sistema de carga proporciona alimentación a la primera mitad de tomas durante 15 minutos. Cuando se haya agotado el tiempo, el armario cambiará la energía al otro conjunto y continuará alternando los lados. Cuando la corriente total sea menor a 14 amperios, alimentará a todas las tomas a la vez.

El indicador LED situado en el exterior del armario le mostrará qué conjunto se está cargando en ese momento.

Sistema de carga Sensor de banco inteligente
Cómo carga	Ciclo de carga entre dos grupos. Cuando la corriente total es de menos de 14 amperios, comienza la carga completa
Indicador LED	Rojo (encendido): cargandoApagado: No cargando
Tiempo necesario para cargar todos los ordenadores	4,5 horas
El armario cambia a carga completa	Tras 6 ciclos (aprox. 3 horas)

El indicador LED

se iluminará en rojo

cuando se esté cargando

4

ESPECIFICACIONES TÉCNICAS

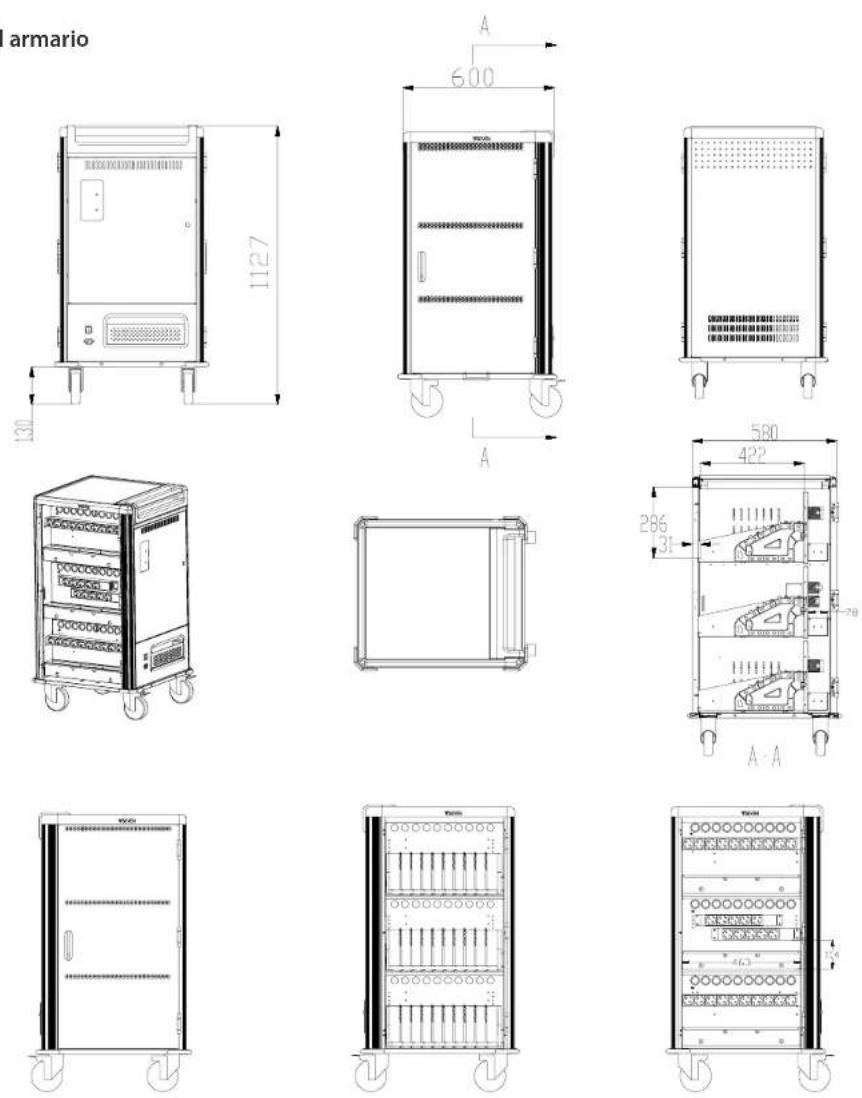

Dimensiones del armario

CHGCT30

Color Negro y gris oscuro
Material Acero laminado en frio de	alta calidad, calibre 18
Espacios para dispositivos numerados	30
Organización y comodidad Separadores flexibles para dispositivos con canales para cables y ranuras para dispositivos numeradas, ranuras para adaptadores de corriente numeradas con gestión de cableado, tirador de empuje empotrado
Garantía 5 años
Contenido del paquete	Armario de carga, 1,83 m (6 pies); cable de alimentación; manual
Tensión de entrada 230 V CA, 15 A, 60 HZ
Tensión de salida 230 V CA, 15 A, 60 H7
Sistema de carga Carga inteligente
Tamaño de las ruedas giratorlas	12,7 cm (5 in)
Dimensiones del producto 810 x	652 x 1080 mm (31,89 x 25,67 x 42,52 in)
Peso del producto 91 kg (200,62 lb)
Tamaño del paquete 845 x 752 x	272 mm (33,27 x 29,61 x 50,08 in)
Peso del paquete 109 kg (240,3 lb)
Dimensiones de la ranura para dispositivos	422 x 35 x 286 mm (16,61 x 1,38 x 11,25 in)
Dimensiones de la ranura para el adaptador de corriente	78 x 463 x 114 mm (3,07 x 18,22 x 4,48 in)
Seguridad y cumplimiento	RoHS, unidades de distribución de energía aprobadas por el CE
Entorno* *Funcionamiento: de -10 °C a 40 °C; humedad: del 20 %a 80 % de humedad relativaAlmacenamiento: de -40 °C a 60 °C; humedad: del 20 %a 90 % de humedad relativa"

*Nota: Para este armario de carga solamente. Compruebe las especificaciones del entorno de los dispositivos que está almacenando.

Español: Garantía limitada de 5 años

La garantía limitada del fabricante que ofrece V7 cubre a este producto contra defectos en los materiales o fabricación de las piezas y mano de obra, a partir de la fecha de compra, durante un período de 60 meses. La responsabilidad bajo esta garantía limitada en ningún caso podrá exceder el costo de remplazo o el costo original del producto en el momento de la compra. En el caso de que el producto haya dejado de de fabricarse o no café disponible donde se haya producido un fallo, el producto, a la sola discreción del fabricante, será reclamazada, para entrega al primer comprador, por un producto sustancialmente similar de igual o menor valor, o se le proporcionará al primer comprador un reembolso igual al precio de compra original, esto es, el precio abonado por el primer comprador. Esta garantía limitada no cubre la reparación de plástico agriado, arañado, roto o modificado, ni otros daños cosméticos; ni piezas que hayan sido alteradas, destruidas o extraídas. Tampoco cubre reparaciones o remplazos necesarios por cualquier causa fuera del control del fabricante o un agente u otra persona al servicio del fabricante, incluyendo, entre otros, cualquier mal funcionamiento, defectos o fallas que en opinión del fabricante fueron provocados por, o resultado de, piezas o servicio no autorizados, mantenimiento incorrecto, funcionamiento contrarlo a las instrucciones provistas, accidentes durante el tránsito o el envío, modificaciones o reparaciones realizadas por el usuario, abuso uso indebido, negligendia, accidentes, inundaciones o otras causas de fuerza mayor, voltaje de línea incorrecto o dsgastic natural, o que no existan cuando se compró el producto. Esta garantía limitada no cubre los daños que ocurran durante el desemblaje, el montaje o la instalación la extracción del producto para la reparación; la reinalatación del producto después de la reparación, o el costo del envío del producto por ningún motivo. No existen otras garantías explícitas, ya sean escritas o verbales, fuera de esta garantía limitada impiesa. Todas las garantías implícitas induyendo, entre otras, las garantías implícitas de comerciabilidad o idoneñidad para proposítios particulares, están limitadas a los periódios de esta garantía limitada. Bajo ninguna circumancia V7 será responsable por daños incidentales o indirectos de ninguna naturaleza, incluyendo pero sin limitarse al lucro cesante o pérdidas comerciales, en la medida en que, por ley, se pueda negar la responsabilidad por dichos daños. Algunos países no permiten la exclusión o limitación de responsabilidad como consecuencia de garantías implícitas, ni la limitación de la duración de las garantías implícitas, por lo que las limitations o exclusiones precedentes podrían no aplicarse a todos los compradores. Esta garantía limitada está sujeta a las leyes de la juridicción pertiniente, siendo esta el país en el que se compró originalmente el producto. Esta garantía limitada sólo se aplicará en la medida permitida por la legislación nacional vigente que rige la venta de artículos de consumo. No se limitarán lo derechos y los recursos que los consumidores disfrutan bajo dichas leyes de protección del consumidor. Esta garantía es válida solamente en el país en el que se compró originalmente el producto. Se puede encontrar más información en www.V7-world.com.

Se pueden cumplir las formalidades de esta garantía en el lugar donde compró el producto de acuerdo con la política de intercambio del establecimiento. En cualquier momento posterior, durante el período de vigencia de esta garantía, remitase al distribuidor autorizado de su jurisdicción,
