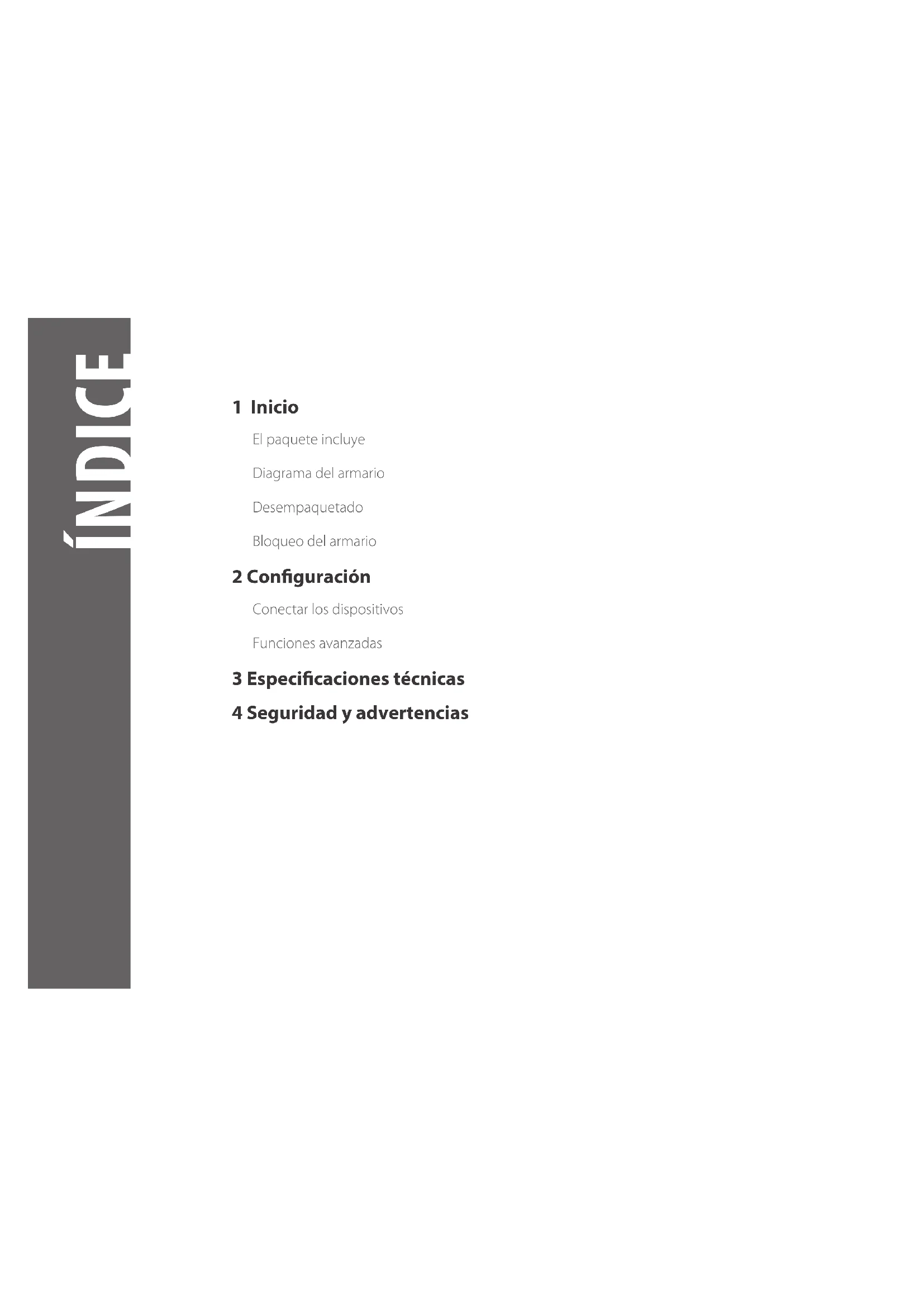

MANUAL DE USUARIO CHGCT361E V7

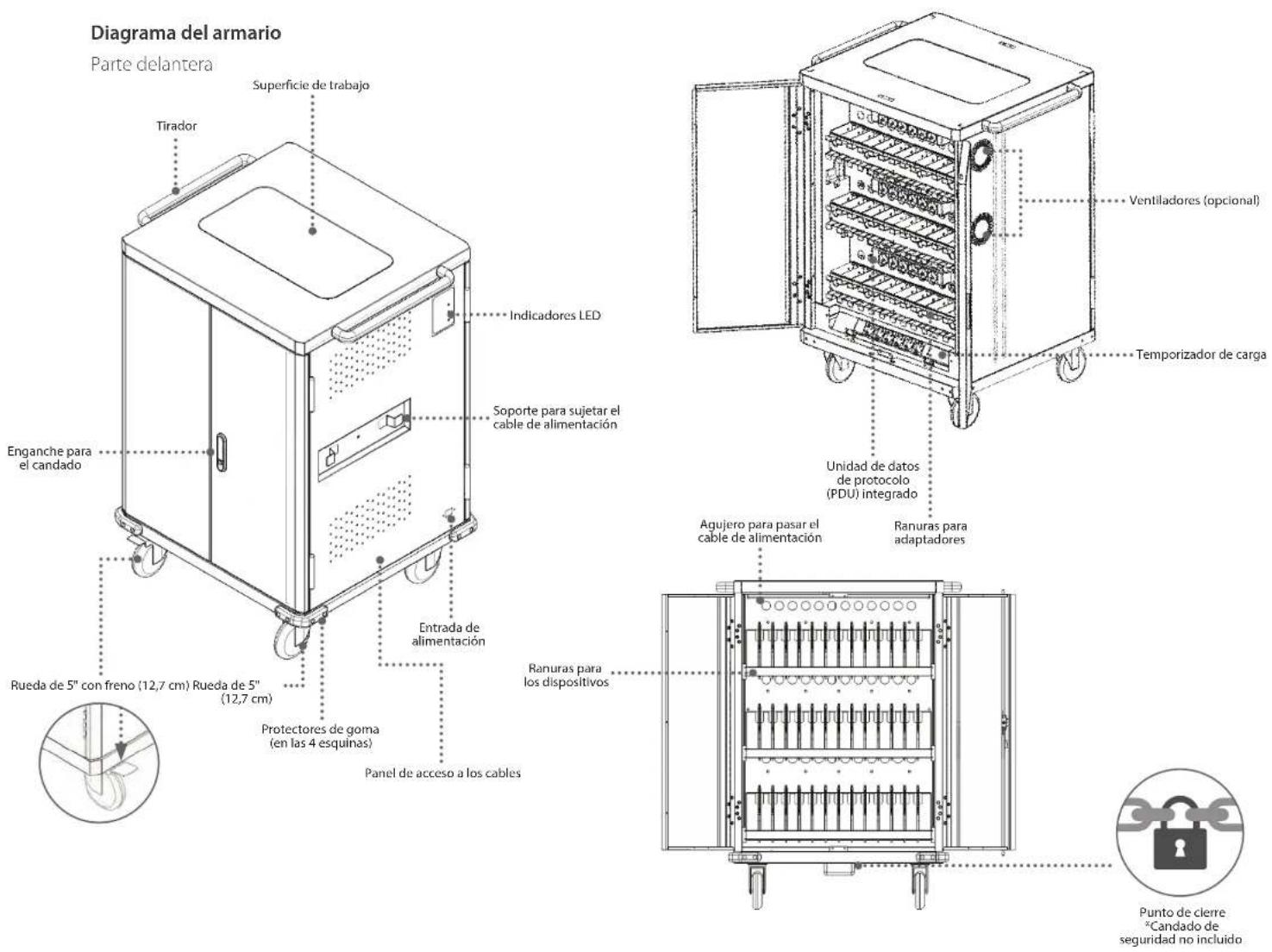

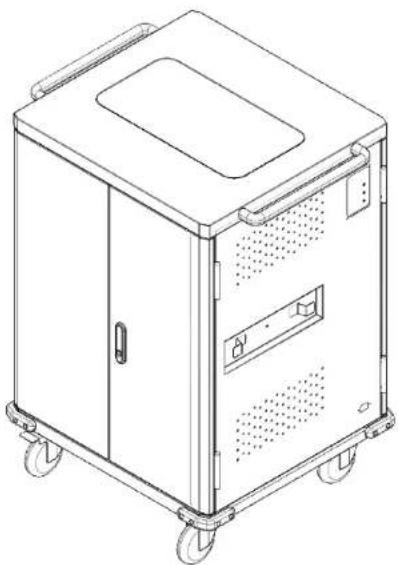

Diagrama del armario

Desempaquetado

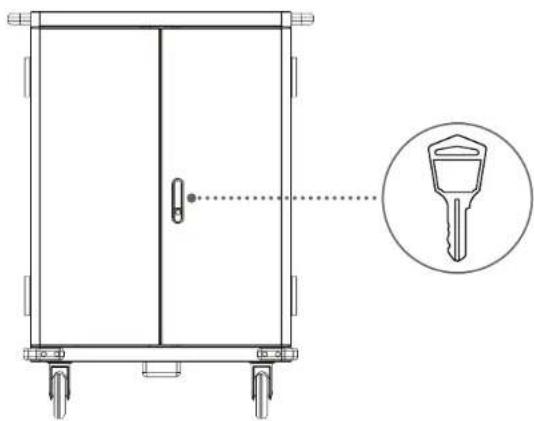

Bloqueo del armario

2 Configuración

Conectar los dispositivos

Funciones avanzadas

3 Especificaciones técnicas

4 Seguridad y advertencias

El paquete incluye

• Cable de alimentación de corriente alterna (CA)
• Llaves

CHGCT36

Cable de alimentación de corriente alterna (CA)

Llaves

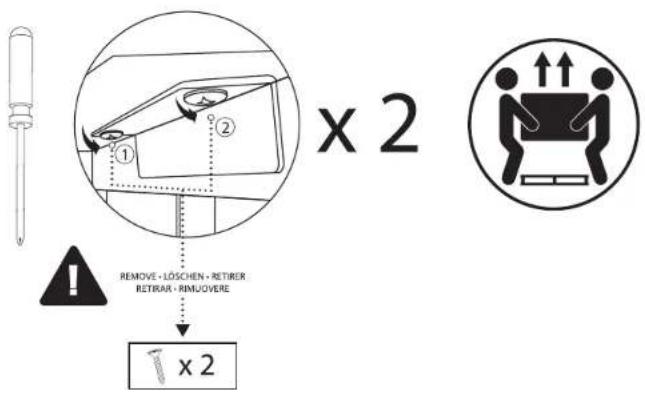

Retirar del palé

x 2 REMOVE - LÖSCHEN - RETIRER RETIRAR - RIMUOVERE x 2

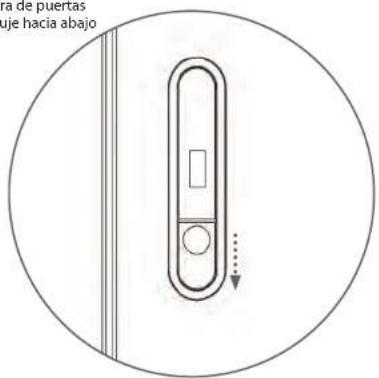

Apertura de puertas
1. Empuje hacia abajo

ra de puertas uje hacia abajo

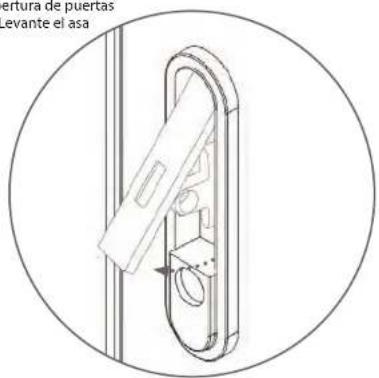

Apertura de puertas
2. Levante el asa

ertura de puertas levante el asa

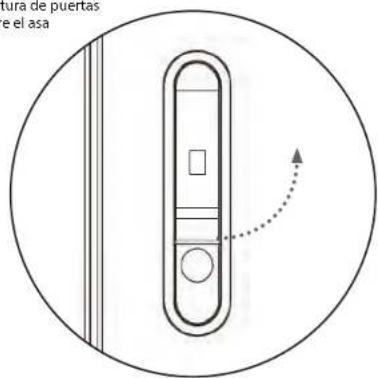

Apertura de puertas
3. Gire el asa

atura de puertas e el asa

Cierre de puertas
Frontal/trasero

Enganche para el candado

*Candado no incluido

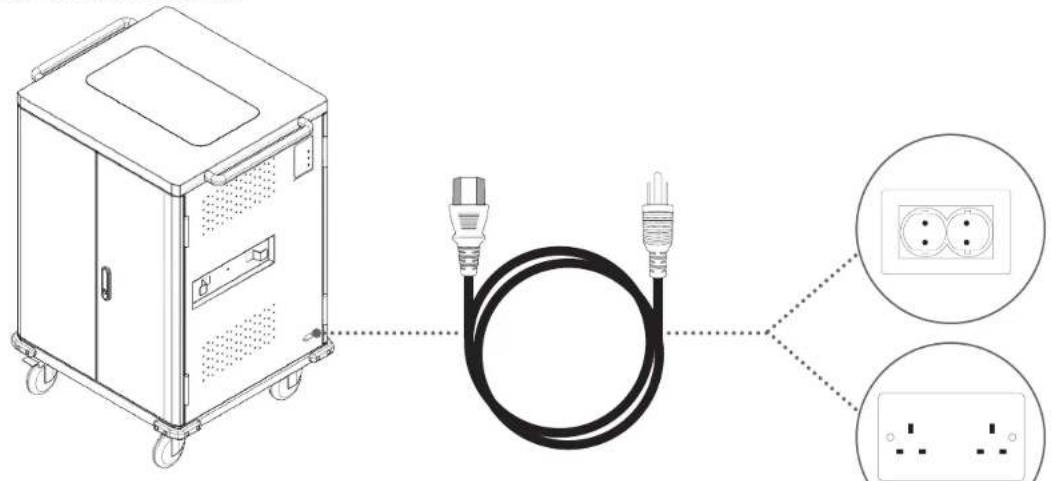

1. Enchufe el armario a la toma

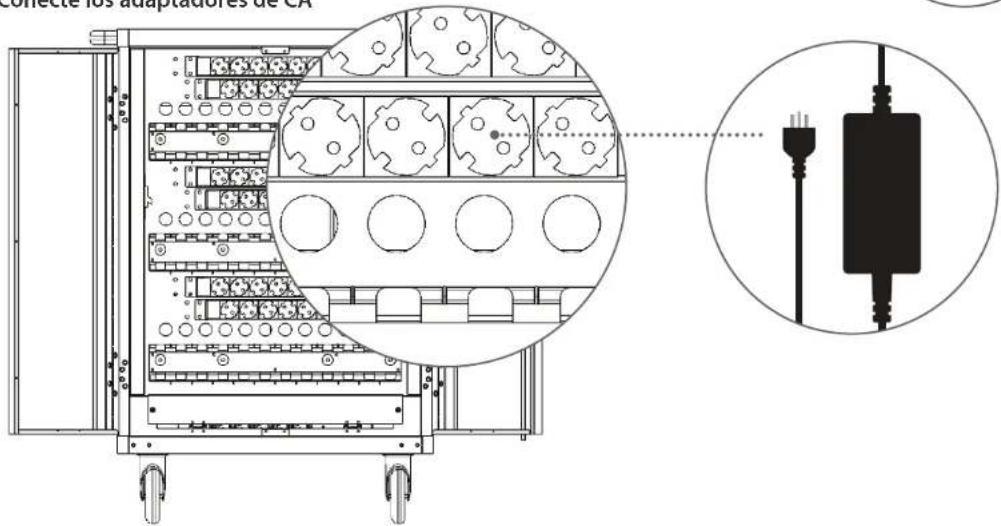

1. Conecte los adaptadores de CA

Conecte los adaptadores de CA

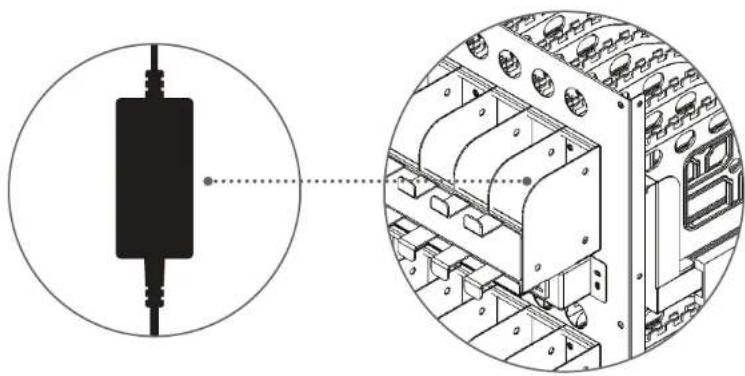

1. Coloque los adaptadores en las ranuras

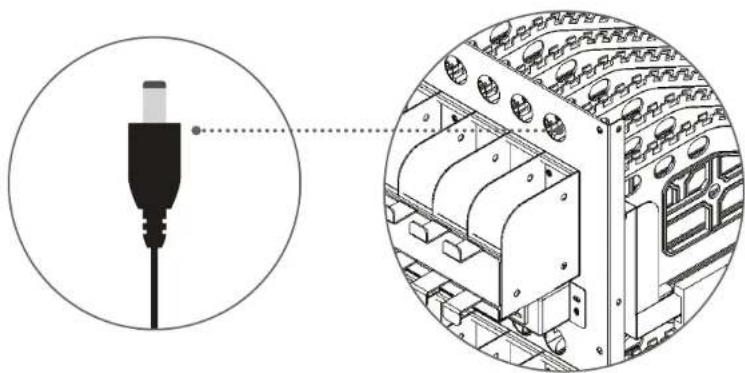

1. Pase los adaptadores por los agujeros

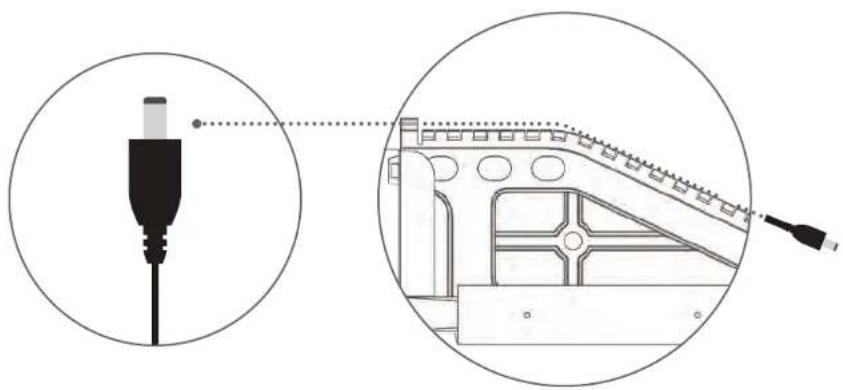

1. Coloque los cables de los adaptadores en los soportes separadores para cables

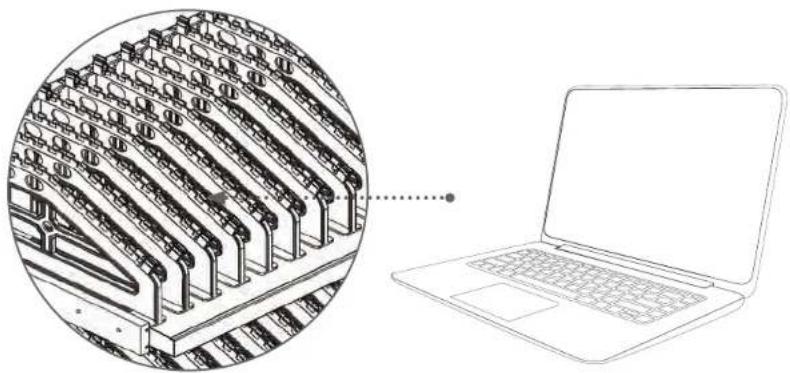

1. Coloque los dispositivos en los separadores

Cargar todos sus dispositivos al mismo tiempo puede sobrecargar un circuito típico. Los armarios de carga de V7 están equipados con un dispositivo temporizador integrado que cambia automáticamente la alimentación de CA de la mitad de las salidas de los dispositivos a la otra mitad; además, lo hace a intervalos específicos para protegerlos de las sobrecargas.

El módulo temporizador suministrará energía a cada conjunto de 18 tomas durante el tiempo indicado en el temporizador (el tiempo predeterminado son 15 minutos). Cuando se haya agotado el tiempo, el armario cambiará la energía al otro conjunto y continuará alternando los lados. Cada vez que la energía se apague y se restablezca al armario, esta empieza con el primer conjunto.

El indicador LED situado en el exterior del armario le mostrará qué conjunto se está cargando en ese momento.

El temporizador está ajustado de fábrica en un ciclo de 15 minutos. Los dispositivos con baterías totalmente agotadas necesitarán más de un ciclo para que se carguen completamente.

El indicador LED se

iluminará en rojo cuando

se esté cargando

Protector contra sobrecargas:

Hay un protector contra sobrecargas en el armario. Si no hay energía para las tomas, tanto internas como externas, compruebe si el protector contra sobrecargas está activado.

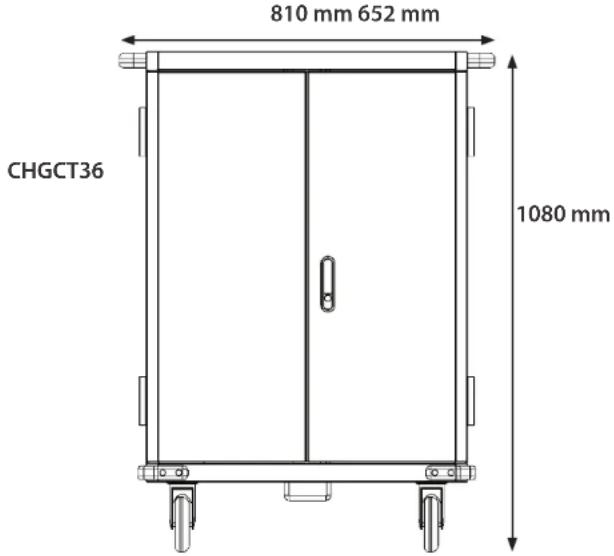

Dimensiones del armario

810 mm 652 mm CHGCT36 1080 mm

Número del modelo V7 CHGCT36-1	F CHGCT36-1K
IM SKU J154274 J154275
EAN/UPC 06629191011.57 0662919101164
Color Negro y gris Negro y gris
Material	Acero laminado en frío de alta calidad, calibre 18	Acero laminado en frío de alta calidad, calibre 18
Espacios para dispositivos numerados	36 36
Organización y conveniencia Separadores flexibles para dispositivos con canales para cables y ranuras para dispositivos numeradas en placas desizantes; ranuras para adaptadores de corriente numerados con gestión de cableado; dos tiradores de empuje	Separadores flexibles para dispositivos con canales para cables y ranuras para dispositivos numeradas en placas desizantes; ranuras para adaptadores de corriente numerados con gestión de cableado; dos tiradores de empuje
Sistema de refrigeración Ranuras de ventilación (indice del 60 %), sistema de ventilación opcional		Ranuras de ventilación (indice del 60 %), sistema de ventilación opcional
Garantía	5 años	5 años
Contenido del paquete Armario de carga, 1,83 m (6 pies); cable de alimentación Schuko; manual		Armario de carga, 1,83 m (6 pies); cable de alimentación para el Reino Unido; manual
Tensión de entrada	230 VAC, 15 A, 60 HZ	230 VAC, 15 A, 60 HZ
Tensión de salida	230 VAC, 15 A, 60 HZ	230 VAC, 15 A, 60 HZ
Sistema de carga	Sistema de temporización basado en zona ajustable	Sistema de temporización basado en zona ajustable
Tamaño de las ruedas giratorias	12,7 cm (5 in)	12,7 cm (5 in)
Dimensiones del producto	810 x 652 x 1080 mm (31,89 x 25,67 x 42,52 in)	810 x 652 x 1080 mm (31,89 x 25,67 x 42,52 in)
Peso del producto	91 kg (200,62 lb)	91 kg (200,62 lb)
Tamaño del paquete	845 x 752 x 1272 mm (33,27 x 29,61 x 50,08 in)	845 x 752 x 1272 mm (33,27 x 29,61 x 50,08 in)
Peso del paquete	109 kg (240,3 lb)	109 kg (240,3 lb)
Dimensiones de la ranura para dispositivos	381 x 36 x 260 mm (15 x 1,42 x 20,24 in)	381 x 36 x 260 mm (15 x 1,42 x 20,24 in)
Dimensiones de la ranura para el adaptador de corriente	89 x 40 x 200 mm (3,5 x 1,5 x 7,9 in)	89 x 40 x 200 mm (3,5 x 1,5 x 7,9 in)
Capacidad de peso (parte superior del armario)	60 kg (132,28 lb)	60 kg (132,28 lb)
Seguridad y cumplimiento	RoHS, unidades de distribución de energía aprobadas por el CL	RoHS, unidades de distribución de energía aprobadas por el CL
Entorno*	"Funcionamiento: -10 °C a 40 °C Humedad: 20 % a 80 % HR Almacenamiento: -40 °C a +60 °C Humedad: 20 % a 90 % HR"	"Funcionamiento: -10 °C a 40 °C Humedad: 20 % a 80 % HR Almacenamiento: -40 °C a +60 °C Humedad: 20 % a 90 % HR"

*Nota: Para este armario de carga solamente. Compruebe las especificaciones del entorno de los dispositivos que está almacenando.

PRECAUCIÓN

• Para reducir el riesgo de descargas eléctricas, use este producto solamente en interiores.
• Este producto es pesado. Tenga cuidado al manipularlo y manténgalo en posición vertical. No intente desempaquetarlo o moverlo sin asistencia.
• Tenga cuidado cuando lo desempaquete y guarde el material de empaquetado para su posterior utilización. Los arañazos y otros daños causados por un mal manejo no están cubiertos por la garantía.
• No permita que alguien se siente, se suba o se ponga de pie en este producto.
• No bloquee los agujeros de ventilación destinados a la circulación del aire.
• No sobrecargue este producto con objetos pesados, tanto en la parte superior como en la interior.
• Antes de mover este producto, desenchufe el cable de la toma eléctrica.
• Cuando mueva este producto, asegúrese de que el cable de alimentación está asegurado.
• Este producto solo debe ser usado por adultos o bajo su supervisión.
• No desconecte en ningún momento este producto de la toma con las manos mojadas o tirando del cable de alimentación.
• No use un alargador con este producto.
• La conexión de cualquier tipo de toma que no sea de dos polos o de tres clavijas de tierra puede resultar en riesgo de descarga, además de también infringir los códigos locales de electricidad.
• En el caso de una emergencia, desconecte el cable de alimentación de la toma de alimentación de corriente alterna (CA).
• No enchufe la entrada de este producto en su propia salida.
• No conecte un alargador, regleta o protector contra sobretensiones a este producto.
• No conecte elementos no informáticos, como equipos médicos, equipos de asistencia vital, microondas o aspiradoras a este producto.
• Coloque los cables de forma que no se puedan arrancar ni enganchar, ni que nadie los pueda pisar o tropezar con ellos.
• No intente desmontar este producto. Este producto no contiene piezas reemplazables por el usuario. Solamente personal de servicio de fábrica puede realizar reparaciones.
• Si este producto se usa de forma indebida o bien se usa o repara de forma incorrecta, la garantía ya no será válida.
• No saque los enchufes de las tomas en uso etiquetadas con una pegatina roja con el texto "No retirar". Estas son necesarias para que el sistema de carga y las tomas auxiliares del armario funcionen.

Español: Garantía limitada de 5 años

La garantía limitada del fabricante que ofrece V7 cubre a este producto contra defectos en los materiales o fabricación de las piezas y mano de obra, a partir de la fecha de compra, durante un período de 60 meses. La responsabilidad bajo esta garantía limitada en ningún caso podrá exceder el costo de remplazo o el costo original del producto en el momento de la compra. En el caso de que el producto haya dictado de de fabricarse o no café disponible donde se haya producido un fallo, el producto, a la sola discreción del fabricante, será reclamazada, para entrega al primer comprador, por un producto sustancialmente similar de igual o menor valor, o se le proporcionará al primer comprador un reembolso igual al precio de compra original, esto es, el precio abonado por el primer comprador. Esta garantía limitada no cubre la reparación de plástico agrielado, arañado, roto o modificado, ni otros daños cométicos; ni piezas que hayan sido alteradas, destruidas e extrauidas. Tampoco cubre reparaciones o remplazos necesarios por cualquier causa fuera del control del fabricante o un agente o otra persona al servicio del fabricante, incluyendo, entre otros, cualquier mal funcionamiento, defectos o fallas que en opinión del fabricante fueron provocados por, o resultado de, piezas o servicio no autorizados, mantenimiento incorrecto, funcionamiento contrarlo a las instrucciones provistas, accidentes durante el tránsito o el envío, modificaciones o reparaciones realizadas por el usuario, abuso uso indebido, negligendia, accidentes, incondios, inundaciones o otras causas de fuerza mayor, voltaje de línea incorrecto o desgaste natural, o que no existan cuando se compró el producto. Esta garantía limitada no cubre los daños que ocuran durante el dealmejalde, el montaje o la instalación la extracción del producto para la reparación; la reinstalación del producto después de la reparación, o el costo del envío del producto por ningún motivo. No existen otras garantías explícitas, ya sean escritas o verbales, fuera de esta garantía limitada impresa. Todas las garantías implícitas induyendo, entre otras, las garantías implícitas de comerciabilidad o Idoneñidad para propósitos particulares, están limitadas a los períodos de esta garantía limitada. Bajo ninguna circumancia V7 será responsable por daños incidentales o indirectos de ninguna naturaleza, incluyendo pero sin limitarse al lucro cesante o pérdidas comerciales, en la medida en que, por ley, se pueda negar la responsabilidad por dichos daños. Algunos países no permiten la exclusión de responsabilidad como consecuencia de garantías implícitas, ni la limitación de la duración de las garantías implícitas, por lo que las obligaciones o exclusiones precedentes podrían no aplicarse a todos los compiaadores. Esta garantía limitada está sujeta a las leyes de la juridicación pertinente, siendo esta el país en el que se compró originalmente el producto. Esta garantía limitada sólo se aplicará en la medida permitida por la legislación nacional vigente que rige la venta de artículos de consumo. No se limitarán lo derechos y los recursos que los consumidores disfrutan bajo dichas leyes de protección del consumidor. Esta garantía es válida solamente en el país en el que se compró originalmente el producto. Se puede encontrar más información en www.V7-world.com.

Se pueden cumplir las formalidades de esta garantía en el lugar donde compró el producto de acuerdo con la política de intercambio del establecimiento. En cualquier momento posterior, durante el período de vigencia de esta garantía, remitase al distribuidor autorizado de su jurisdicción,
