MODE D'EMPLOI CHGCT361E V7

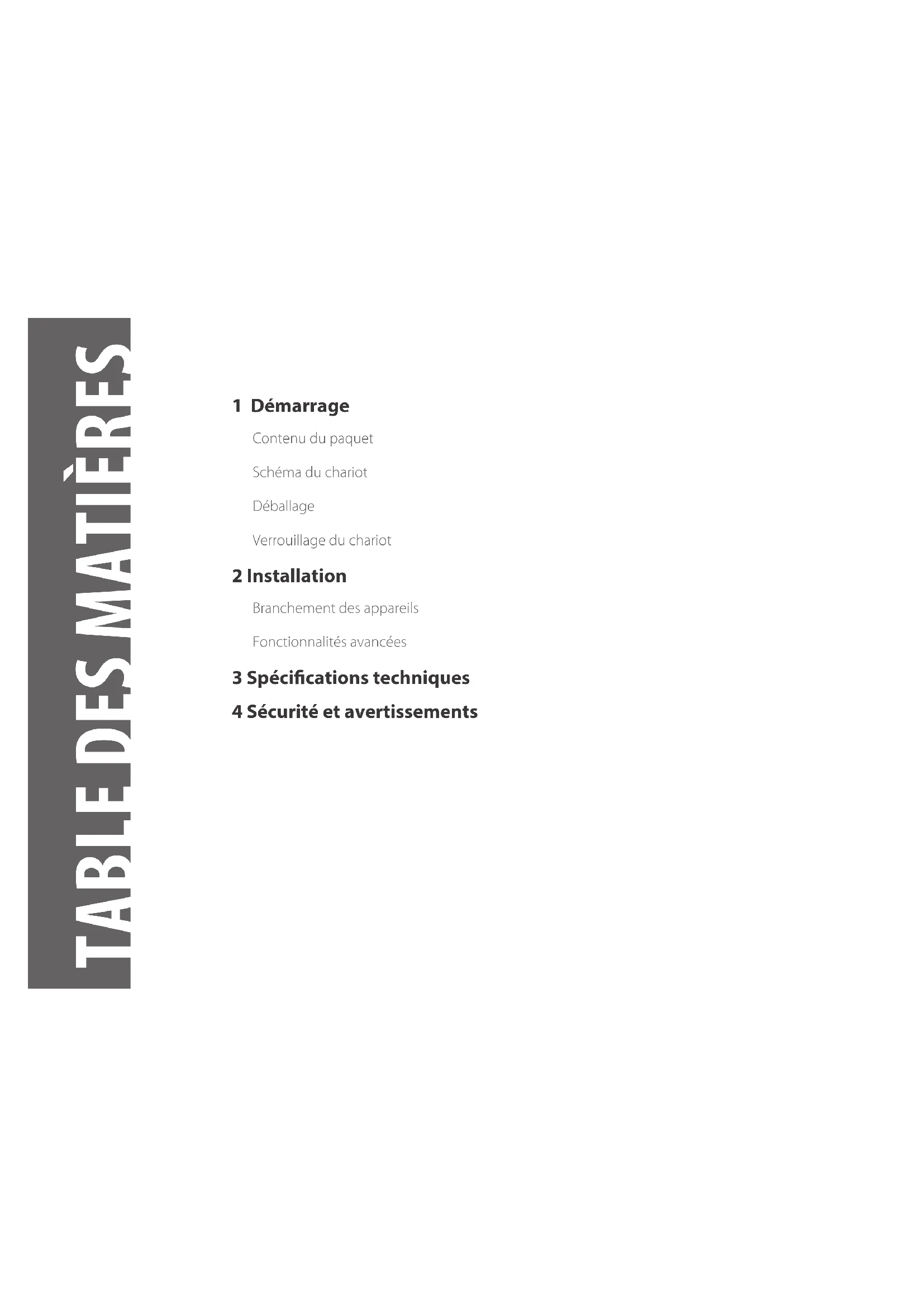

Chariot de charge1 Démarrage Contenu du paquet Schéma du chariot Déballage Verrouillage du chariot 2 Installation Branchement des appareils Fonctionnalités avancées 3 Spécications techniques 4 Sécurité et avertissements

DÉMARRAGE Contenu du paquet

• Cordon d’alimentation

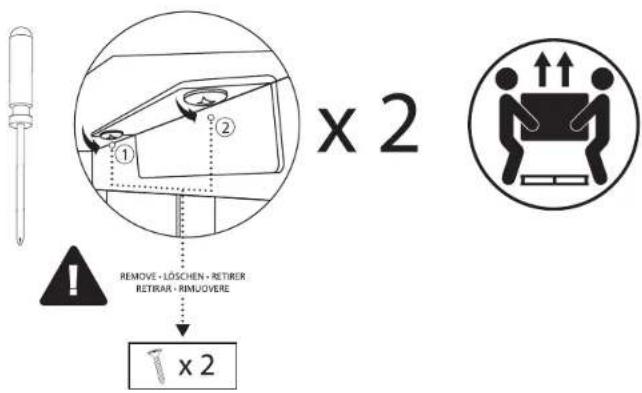

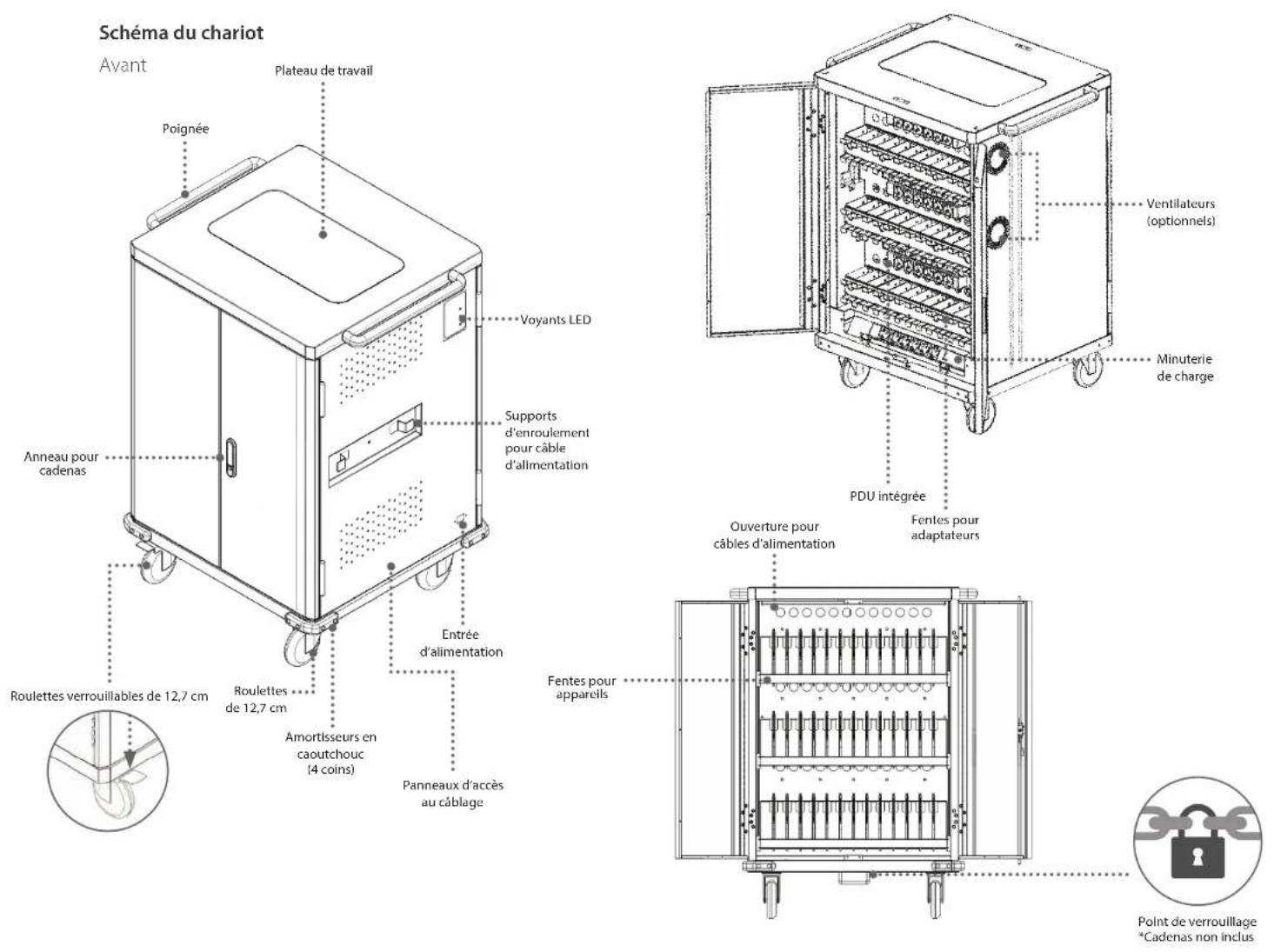

• Clés Cordon d’alimentation Clés CHGCT36Schéma du chariot Avant Plateau de travail Poignée Voyants LED Supports d’enroulement pour câble d’alimentation Roulettes verrouillables de 12,7cm Roulettes de 12,7cm Anneau pour cadenas Entrée d’alimentation Panneaux d’accès au câblage Amortisseurs en caoutchouc (4coins) Ventilateurs (optionnels) Minuterie decharge Fentes pour adaptateurs PDU intégrée Point de verrouillage *Cadenas non inclus Fentes pour appareils Ouverture pour câbles d’alimentationExtraction de la palette Ouverture des portes

Ouverture des portes

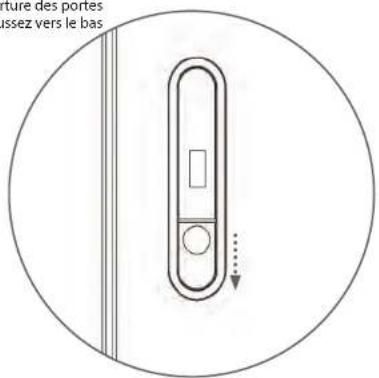

1. Poussez vers le bas

Ouverture des portes

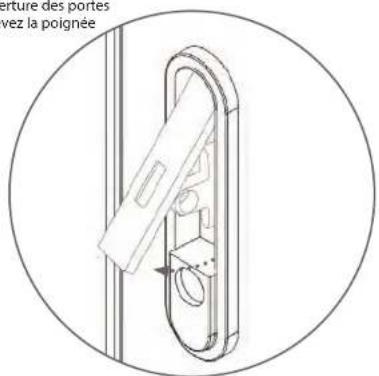

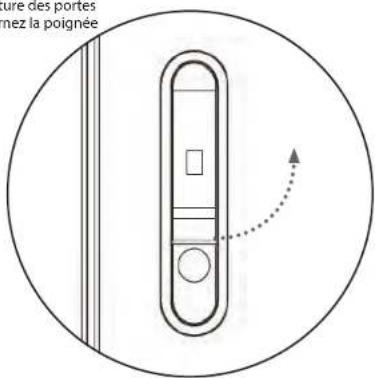

3. Tournez la poignéeAnneau pour cadenas

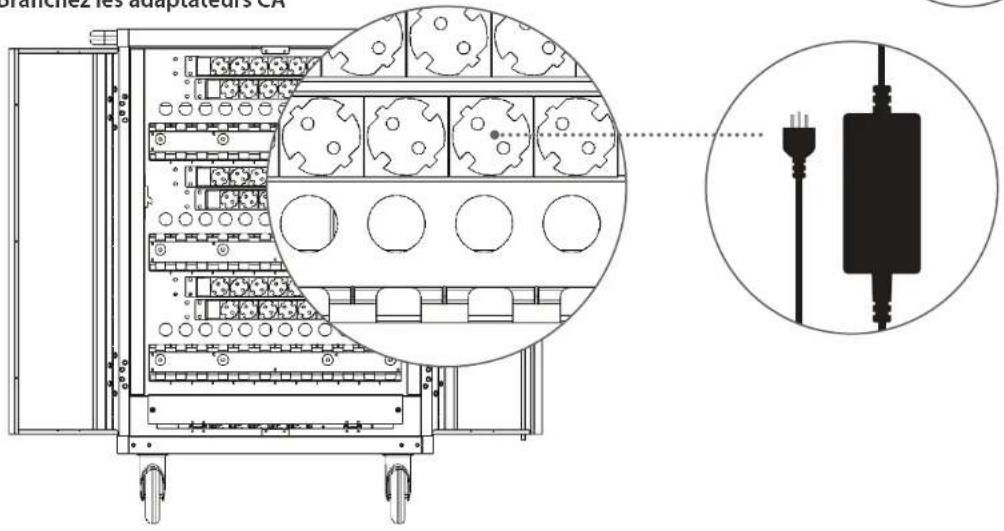

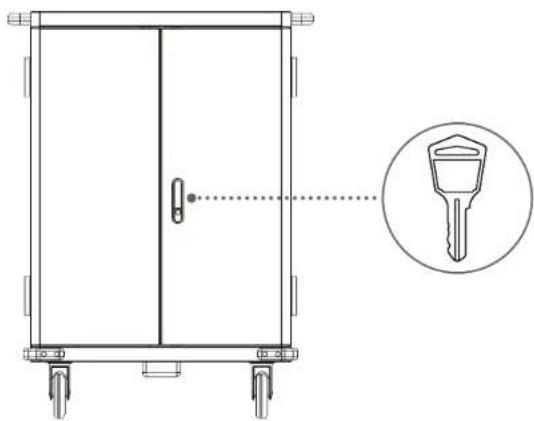

*Cadenas non inclus Avant / arrière Verrouillage des portes2. Branchez les adaptateurs CA

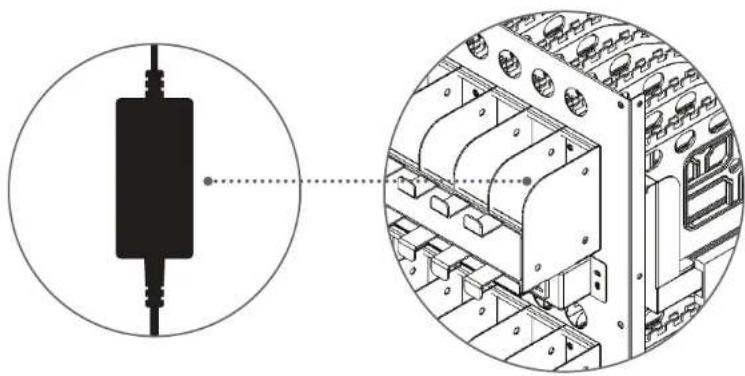

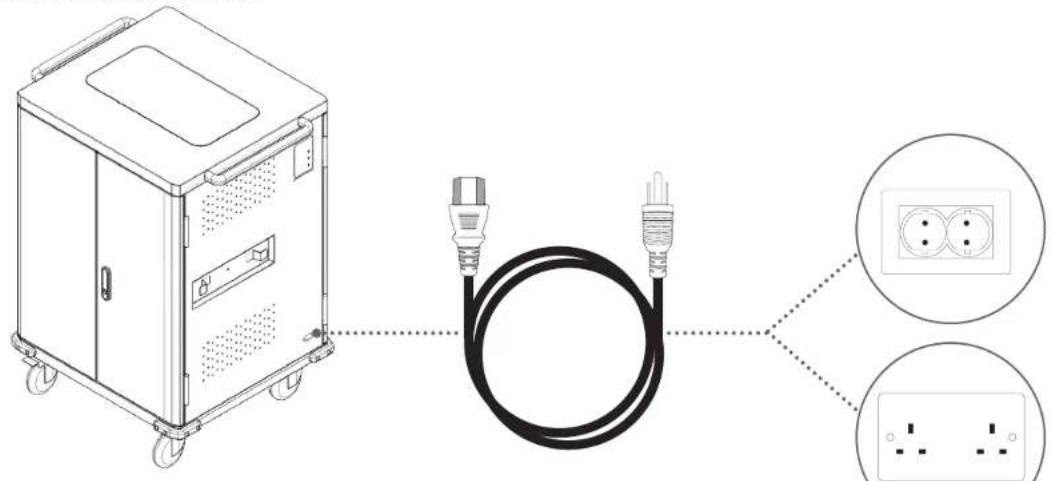

1. Branchez le chariot à une prise3. Placez les adaptateurs dans les fentes

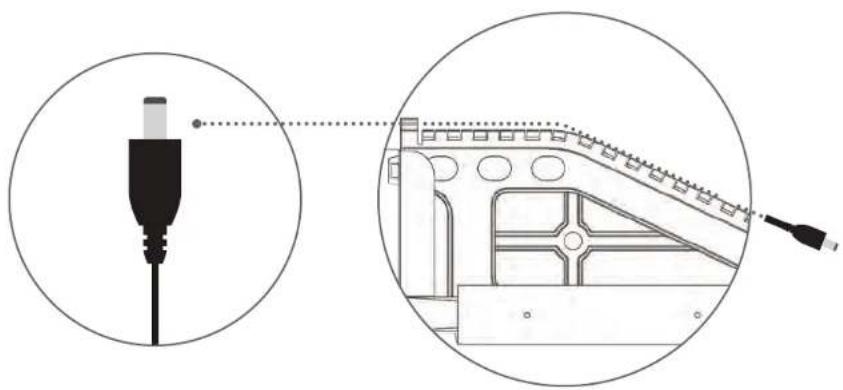

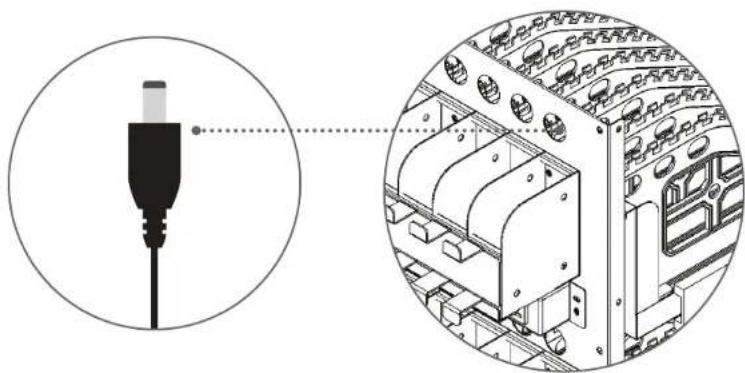

4. Insérez l’embout des adaptateurs à l’intérieur des ouvertures5. Placez les câbles des adaptateurs sur le séparateur de support de câble

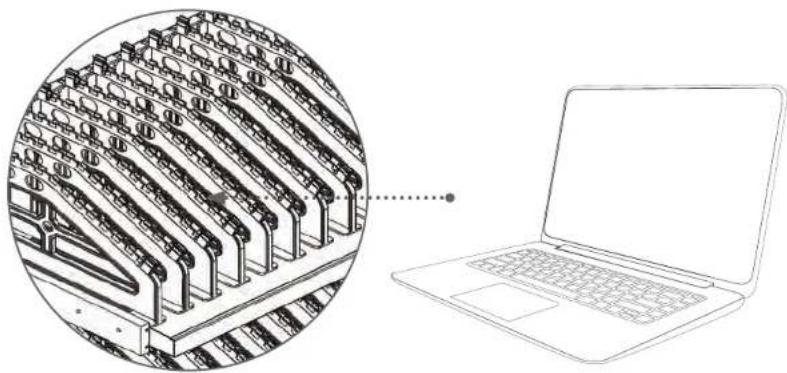

6. Placez les appareils dans les séparateursSystème de charge

Le branchement de tous les appareils en même temps peut entraîner la surcharge d’un circuit typique. Les chariots de chargeV7 sont équipés d’une minuterie intégrée qui commute l’alimentation électrique CA entre la moitié des prises de l’appareil et les autres à intervalles dénies an de protéger contre les surcharges.

La minuterie permettra d’alimenter chaque ensemble de 18prises pendant la durée indiquée sur la minuterie (15minutes par défaut). Lorsque le temps sera écoulé, le chariot transférera l’alimentation à l’autre ensemble puis continuera à alterner entre les ensembles de la même façon. À chaque fois que l’alimentation du chariot est coupée puis rallumée, l’alimentation reprend au premier ensemble.

Le voyant LED à l’extérieur du chariot vous indiquera l’ensemble qui est en charge.

Par défaut, la minuterie est réglée pour des cycles de 15minutes. Plus d’un cycle sera nécessaire pour recharger complètement les appareils dont la batterie est à plat.

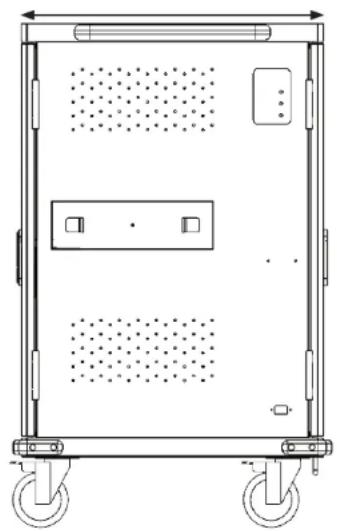

Le chariot est doté d’un disjoncteur. Si les prises internes et externes ne sont pas alimentées, vériez que le disjoncteur est déclenché.

Le voyant LED serarouge s’il est encharge

EAN / UPC 0662919101157 0662919101164 Couleur Noir et gris Noir et gris Matériau Acier laminé à froid de calibre18 de haute qualité Acier laminé à froid de calibre18 de haute qualité Espaces des appareils numérotés

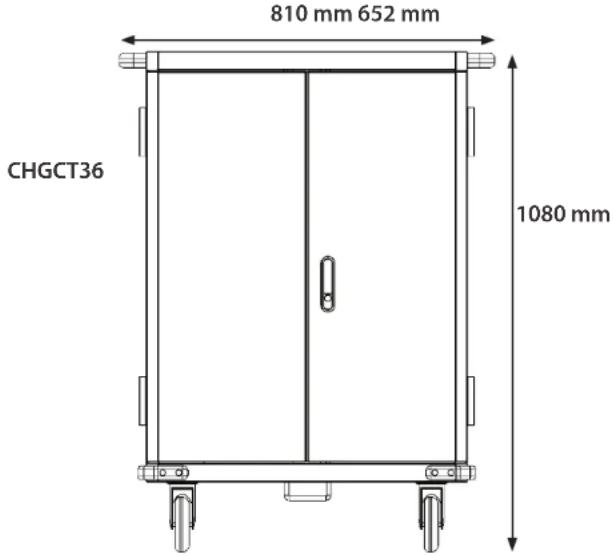

Organisation et praticité Séparateurs d’appareils exibles avec réseau de gestion des câbles et fentes pour appareils numérotées sur des étagères coulissantes, fentes pour adaptateurs d’alimentation numérotées avec gestion des câbles, deux poignées de manœuvre Séparateurs d’appareils exibles avec réseau de gestion des câbles et fentes pour appareils numérotées sur des étagères coulissantes, fentes pour adaptateurs d’alimentation numérotées avec gestion des câbles, deux poignées de manœuvre Système de refroidissement Fentes de ventilation (taux de 60%), système de ventilation optionnel Fentes de ventilation (taux de 60%), système de ventilation optionnel Garantie 5ans 5ans Contenu du paquet Chariot de charge, câble d’alimentation Schuko de 1,83m, manuel Chariot de charge, câble d’alimentation RU de 1,83m, manuel Tension d’entrée 230VCA, 15A, 60HZ 230VCA, 15A, 60HZ Tension de sortie 230VCA, 15A, 60HZ 230VCA, 15A, 60HZ Système de charge Système de minuterie réglable basé sur zone Système de minuterie réglable basé sur zone Dimensions des roulettes 12,7cm 12,7cm Dimensions du produit 810 x 652 x 1080mm 810 x 652 x 1080mm Poids du produit 91kg 91kg Dimensions du colis 845 x 752 x 1272mm 845 x 752 x 1272mm Poids du paquet 109kg 109kg Dimensions des fentes pour appareils 381 × 36 × 260 mm 381 × 36 × 260 mm Dimensions des fentes pour les adaptateurs d’alimentation 89 x 40 x 200 mm 89 x 40 x 200 mm Poids maximum (dessus du chariot) 60kg 60kg Sécurité et certications Unités de distribution d’alimentation approuvées CE et directive RoHS Unités de distribution d’alimentation approuvées CE et directive RoHS Environnement* «Fonctionnement: de -10°C à 40°C Humidité: humidité relative de 20% à 80% Stockage: de -40°C à +60°C Humidité: humidité relative de 20% à 90%» «Fonctionnement: de -10°C à 40°C Humidité: humidité relative de 20% à 80% Stockage: de -40°C à +60°C Humidité: humidité relative de 20% à 90%» *Remarque: Uniquement pour ce chariot. Consultez les spécications de l’environnement des appareils que vous stockez.4

• An de réduire les risques d’électrocution, n’utilisez ce produit qu’en intérieur.

• Ce produit est lourd. Soyez prudent lors de la manipulation et gardez à la verticale. N’essayez pas de le déballer ou de le déplacer seul.

• Soyez prudent lors du déballage et conservez l’emballage pour une utilisation ultérieure. Les rayures et les autres dommages causés par une mauvaise manipulation ne sont pas couverts par la garantie.

• Ne laissez personne s’asseoir, se tenir debout ou grimper sur ce produit.

• Ne bloquez pas les orices de ventilation utilisés pour la circulation de l’air.

• Ne surchargez pas ce produit d’objets lourds que ce soit à intérieur ou sur le dessus.

• Avant de déplacer ce produit, débranchez l’alimentation de la prise murale.

• Lorsque vous déplacez ce produit, assurez-vous que le cordon d’alimentation soit bien xé.

• Ce produit doit toujours être utilisé par des adultes ou sous la surveillance d’un adulte.

• Ne débranchez jamais ce produit de la prise en tirant sur le cordon d’alimentation ou avec des mains mouillées.

• N’utilisez pas de rallonge avec ce produit.

• L’utilisation de tout type de prise autre qu’une prise bipolaire à trois ls avec mise à la terre peut présenter un risque d’électrocution et entraîner une violation des codes électriques locaux.

• En cas d’urgence, débranchez le cordon d’alimentation de la prise d’alimentation CA.

• Ne branchez pas l’entrée de ce produit dans sa propre sortie.

• Ne branchez pas de rallonge, de multiprise ou de parasurtenseur supplémentaire à ce produit.

• Ne raccordez pas d’élément autre que du matériel informatique à ce produit comme des équipements médicaux, des équipements de maintien des fonctions vitales, des fours à micro-ondes ou des aspirateurs.

• Placez les câbles de façon à ce qu’ils ne puissent pas être tirés ou débranchés et que personne ne puisse marcher ou trébucher dessus.

• N’essayez pas de démonter ce produit. Ce produit ne contient aucune pièce remplaçable par l’utilisateur. Seul le personnel de l’usine peut eectuer des réparations.

• Si ce produit est employé à mauvais escient, est utilisé de manière incorrecte ou est réparé, la garantie sera annulée.

• Ne retirez pas les ches des prises utilisées portant la mention «Ne pas enlever» avec un autocollant rouge. Celles-ci sont nécessaires pour assurer le bon fonctionnement du système de charge et des prises auxiliaires.MANUAL DEL USUARIO
