BEDIENUNGSANLEITUNG CHGCT361E V7

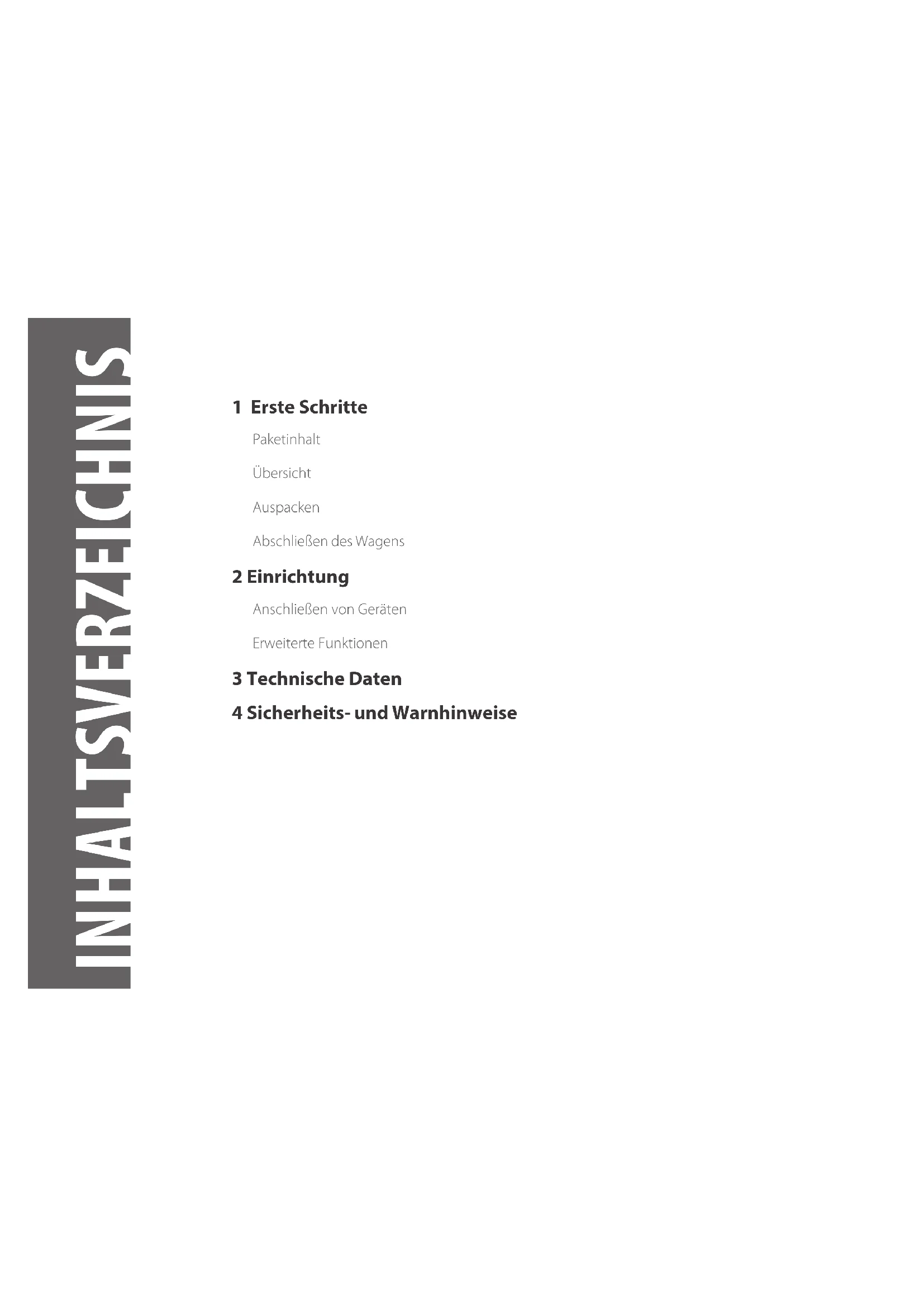

Ladewagen1 Erste Schritte Paketinhalt Übersicht Auspacken Abschließen des Wagens 2 Einrichtung Anschließen von Geräten Erweiterte Funktionen 3 Technische Daten 4 Sicherheits- und Warnhinweise INHALTSVERZEICHNIS1 ERSTE SCHRITTE Paketinhalt

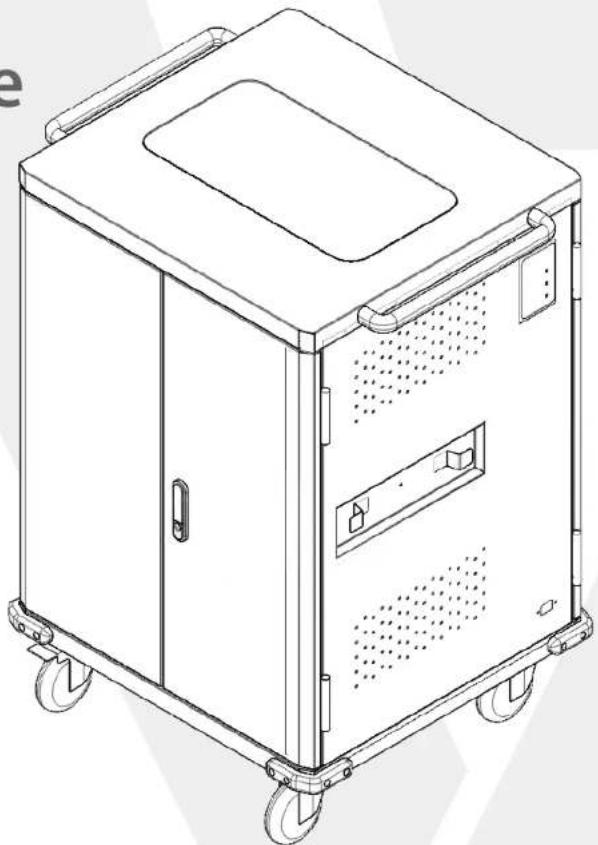

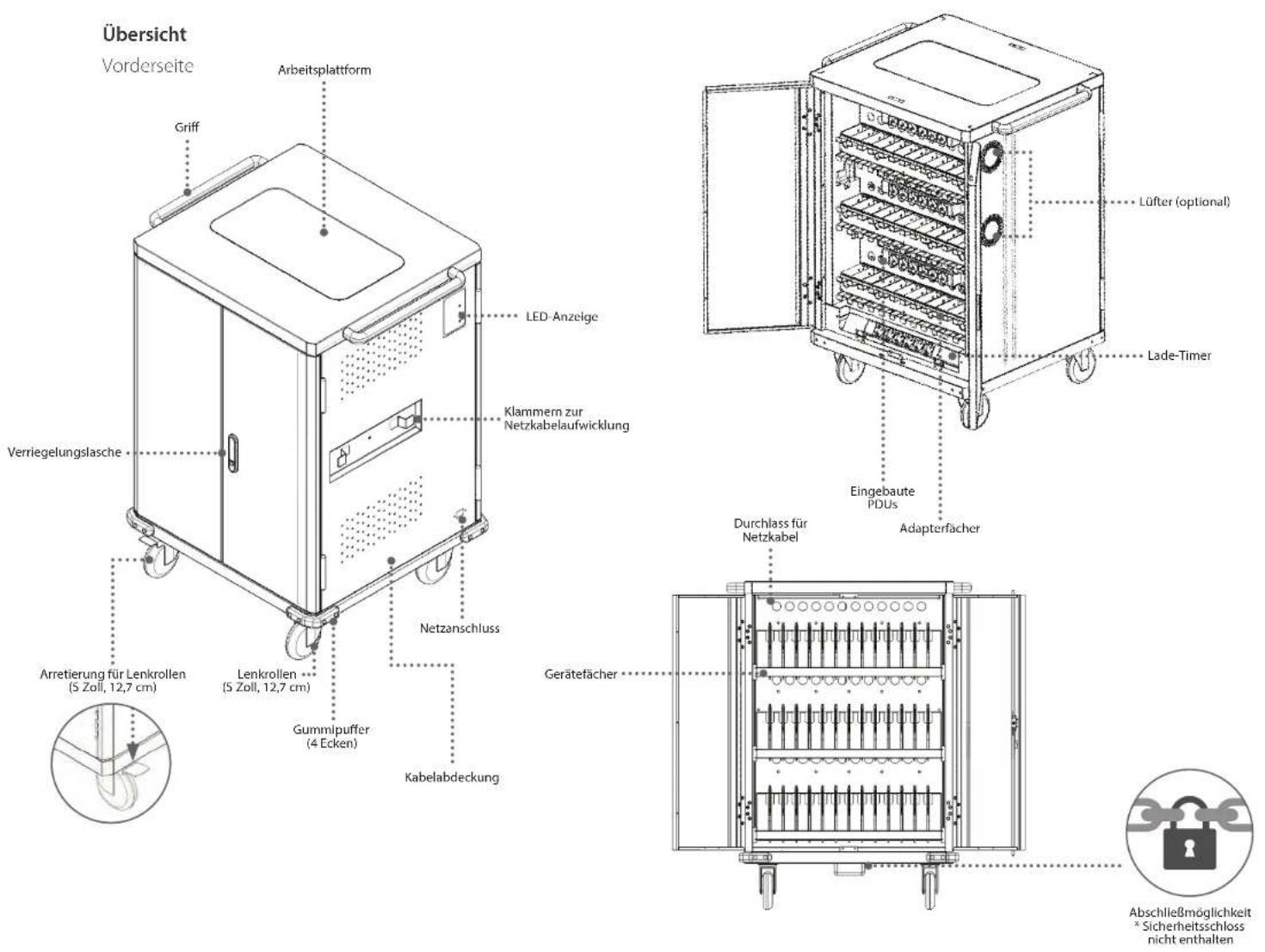

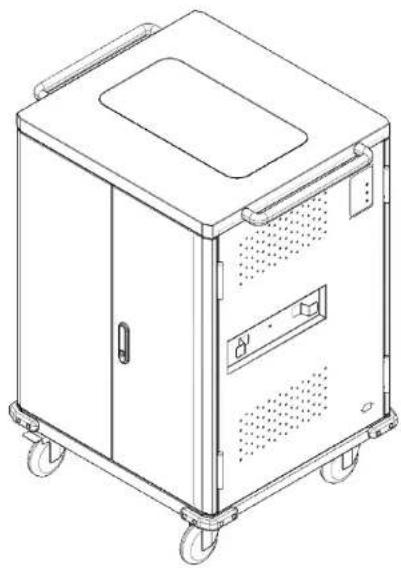

• Schlüssel AC-Netzkabel Schlüssel CHGCT36Übersicht Vorderseite Arbeitsplattform Gri LED-Anzeige Klammern zur Netzkabelaufwicklung Arretierung für Lenkrollen (5 Zoll, 12,7 cm) Lenkrollen (5 Zoll, 12,7 cm) Verriegelungslasche Netzanschluss Kabelabdeckung Gummipuer (4 Ecken) Lüfter (optional) Lade-Timer Adapterfächer Eingebaute PDUs Abschließmöglichkeit

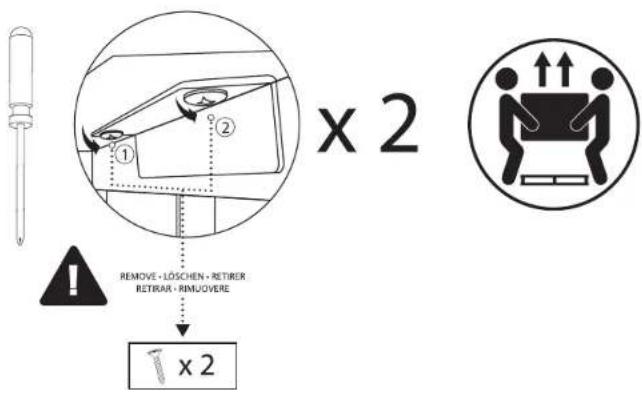

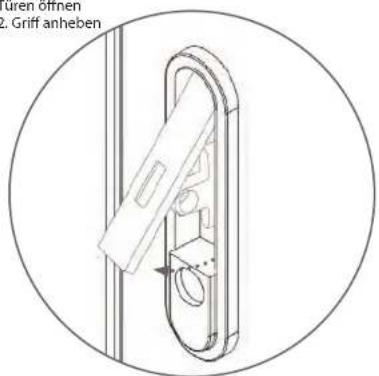

• Sicherheitsschloss nicht enthalten Gerätefächer Durchlass für NetzkabelVon Palette entfernen Türen önen

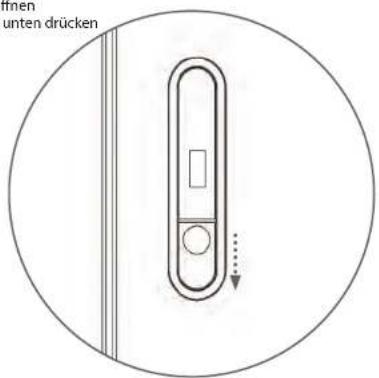

1. Nach unten drücken

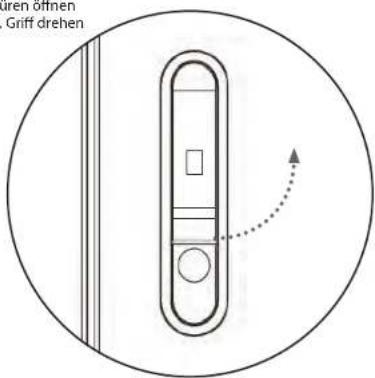

3. Gri drehenVerriegelungslasche

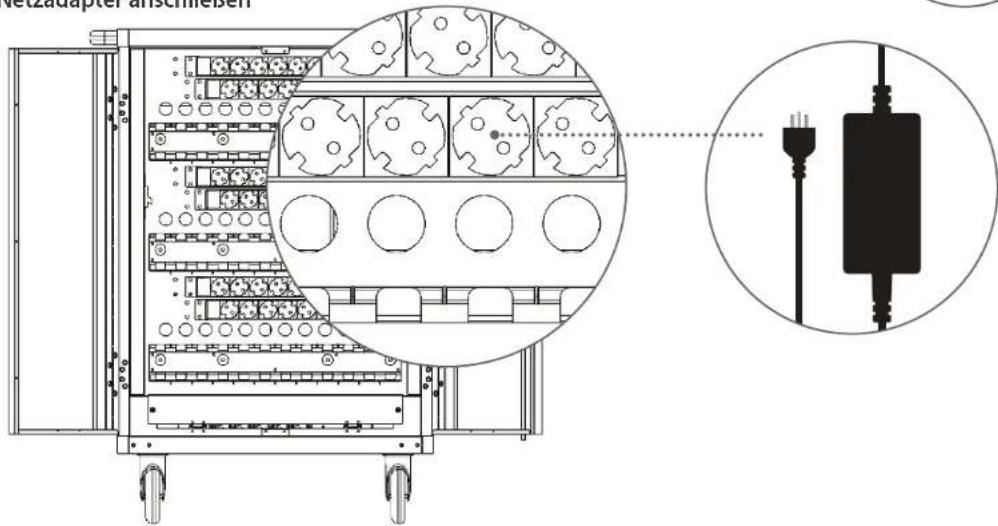

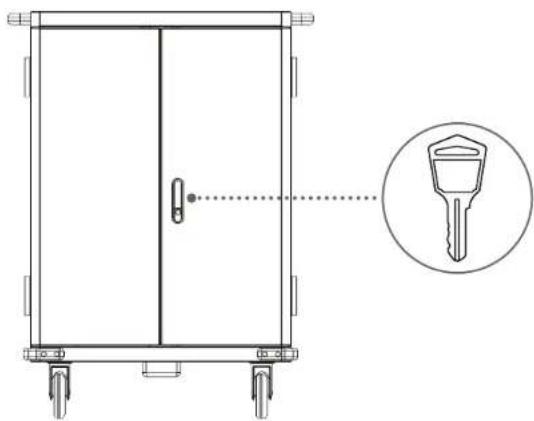

• Vorhängeschloss nicht enthalten Vorne/Hinten Türschlösser2. Netzadapter anschließen

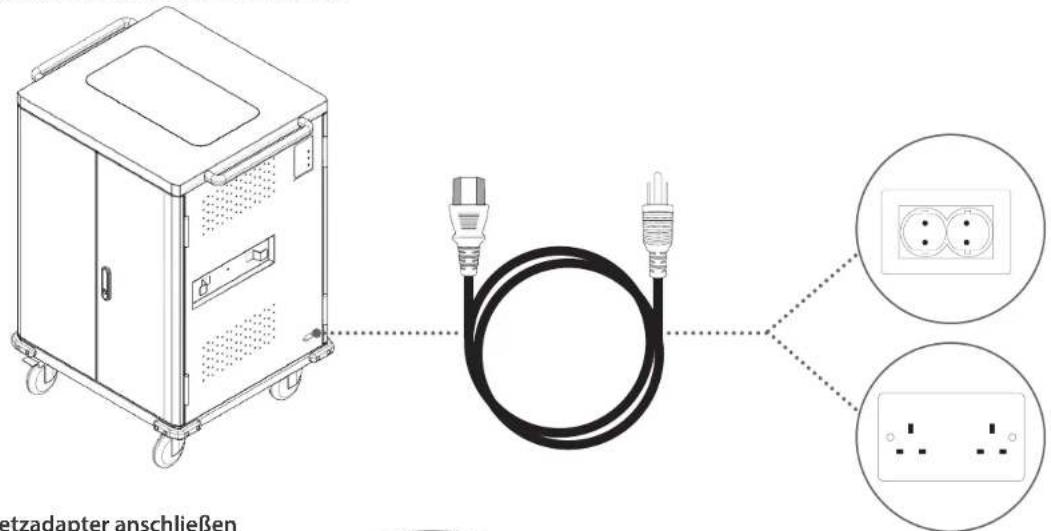

1. Wagen mit Stromanschluss verbinden3. Adapter in Fächer legen

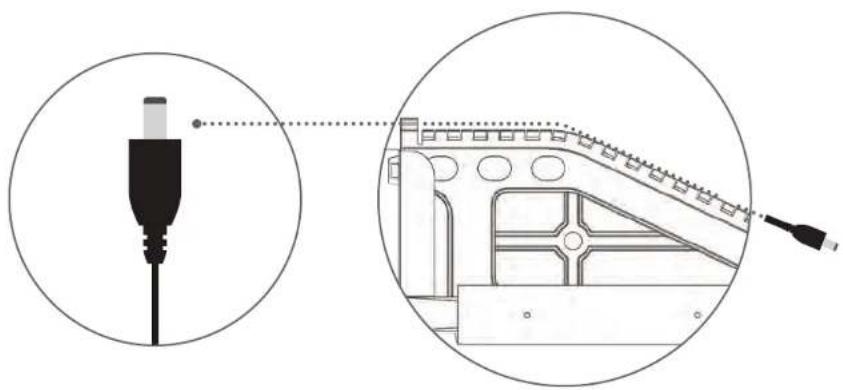

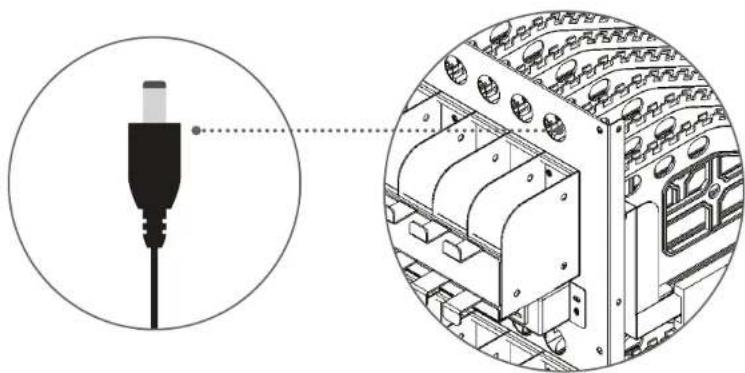

4. Adapter durch die Durchlassönungen führen5. Die Adapterkabel an den Kabeltrennhalterungen befestigen

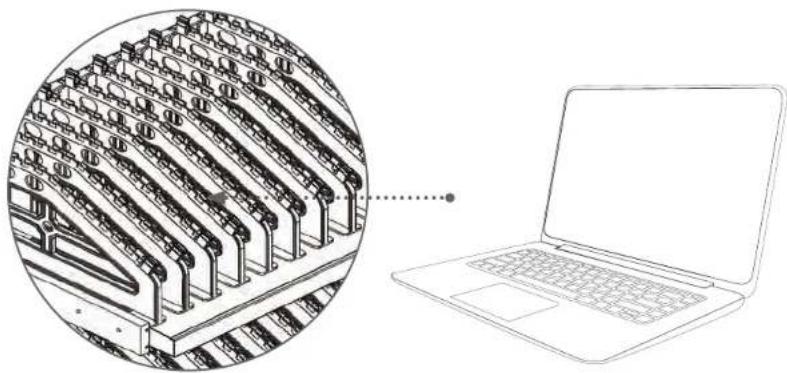

6. Die Geräte auf die Trenner legenLadesystem

Gleichzeitiges Auaden all Ihrer Geräte kann bei einem normalen Stromkreis zu einer Überlastung führen. V7 Ladewagen sind mit einem eingebauten Zeitmessgerät ausgestattet, das die Wechselstromversorgung in bestimmten Zeitabständen automatisch von einer Hälfte der Geräteausgänge auf die andere schaltet, um vor einer Überlastung zu schützen.

Das Timermodul versorgt jeden Satz mit 18 Ausgängen für die auf dem Timer angegebene Zeit mit Strom (Standardeinstellung ist 15 Minuten). Wenn diese Zeit abgelaufen ist, wechselt der Wagen die Stromversorgung auf den anderen Satz und fährt weiter fort, die Seiten zu wechseln. Jedes Mal, wenn der Strom abgeschaltet und dann am Wagen wiederhergestellt wird, beginnt die Stromversorgung wieder beim ersten Satz.

Die LED-Anzeige an der Außenseite des Wagens zeigt Ihnen an, welcher Satz gerade geladen wird.

Der Timer ist werkseitig auf einen 15-Minuten-Zyklus eingestellt. Bei Geräten mit vollständig entleerter Batterie ist zum vollständigen Laden mehr als ein Zyklus notwendig.

Der Wagen ist mit einem Schutzschalter ausgestattet. Wenn die internen und externen Ausgänge nicht mit Strom versorgt werden, überprüfen Sie, ob der Schutzschalter ausgelöst wurde.

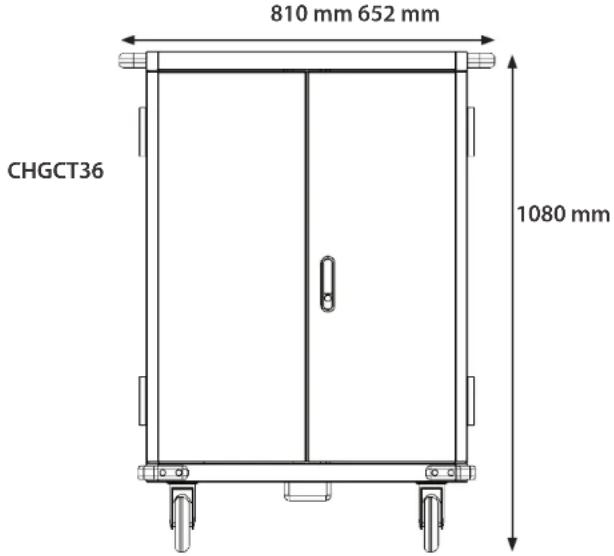

Die LED-Anzeige leuchtet beim Laden rot auf. ERWEITERTE FUNKTIONEN3 TECHNISCHE DATEN CHGCT36 810 mm 652 mm 1080 mm Abmessungen des WagensCHGCT36-1E CHGCT36-1K V7-Modellnummer CHGCT36-1E CHGCT36-1K

IM SKU J154274 J154275

EAN/UPC 0662919101157 0662919101164 Farbe Schwarz und Grau Schwarz und Grau Material Hochwertiger, kaltgewalzter Stahl, Stärke 18 Hochwertiger, kaltgewalzter Stahl, Stärke 18 Nummerierte Geräteplätze 36 36 Organisation und Komfort Flexible Gerätetrenner mit Kabelkanälen und nummerierten Gerätefächern auf Schiebeböden, nummerierte Netzteilfächer mit Kabelmanagement, zweiSchiebegrie Flexible Gerätetrenner mit Kabelkanälen und nummerierten Gerätefächern auf Schiebeböden, nummerierte Netzteilfächer mit Kabelmanagement, zweiSchiebegrie Kühlungssystem Belüftungsschlitze (Rate 60%), optionales Lüftersystem Belüftungsschlitze (Rate 60%), optionales Lüftersystem Garantie 5Jahre 5Jahre Verpackungsinhalt Ladewagen (6 Fuß, 1,83 m), Schuko-Netzkabel, Handbuch Ladewagen (6 Fuß, 1,83 m), UK-Netzkabel, Handbuch Eingangsspannung 230VAC, 15A, 60Hz 230VAC, 15A, 60Hz Ausgangsspannung 230VAC, 15A, 60Hz 230VAC, 15A, 60Hz Ladesystem Einstellbares, zonenbasiertes Timersystem Einstellbares, zonenbasiertes Timersystem Größe der Lenkrollen 5 Zoll (12,7 cm) 5 Zoll (12,7 cm) Abmessungen 31,89 x 25,67 x 42,52 Zoll (810 x 652 x 1080 mm) 31,89 x 25,67 x 42,52 Zoll (810 x 652 x 1080 mm) Produktgewicht 200,62 lbs (91 kg) 200,62 lbs (91 kg) Verpackungsgröße 33,27 x 29,61 x 50,08 Zoll (845 x 752 x 1272 mm) 33,27 x 29,61 x 50,08 Zoll (845 x 752 x 1272 mm) Verpackungsgewicht: 240,3 lbs (109 kg) 240,3 lbs (109 kg) Abmessungen der Gerätefächer 15 x 1,42 x 20,24 Zoll (381 × 36 × 260 mm) 15 x 1,42 x 20,24 Zoll (381 × 36 × 260 mm) Abmessungen der Netzadapterfächer 3,5 x 1,5 x 7,9 Zoll (89 x 40 x 200 mm) 3,5 x 1,5 x 7,9 Zoll (89 x 40 x 200 mm) Tragfähigkeit (Oberseite des Wagens) 132,28 lbs (60 kg) 132,28 lbs (60 kg) Sicherheit und Compliance Stromverteiler mit ROHS- und CE-Zulassung Stromverteiler mit ROHS- und CE-Zulassung Umgebung* „Betrieb: -10°C bis 40°C Luftfeuchtigkeit: 20% bis 80% rel. Feuchte Lagerung: -40°C bis +60°C Luftfeuchtigkeit: 20% bis 90% rel. Feuchte“ „Betrieb: -10°C bis 40°C Luftfeuchtigkeit: 20% bis 80% rel. Feuchte Lagerung: -40°C bis +60°C Luftfeuchtigkeit: 20% bis 90% rel. Feuchte“

• Hinweis: Nur für diesen Ladewagen. Prüfen Sie die Umgebungsspezikationen der zu lagernden Geräte.4

SICHERHEITS- UND WARNHINWEISE

• Verwenden Sie zur Verringerung des Stromschlagrisikos dieses Produkt nur in Innenräumen.

• Dieses Produkt ist schwer. Gehen Sie beim Transport vorsichtig vor und halten Sie das Produkt aufrecht. Versuchen Sie nicht, das Produkt ohne Hilfe auszupacken oder zu bewegen.

• Seien Sie beim Auspacken vorsichtig und bewahren Sie das Verpackungsmaterial für den späteren Gebrauch auf. Kratzer und andere Schäden, die durch unsachgemäße Behandlung entstehen, fallen nicht unter die Garantie.

• Lassen Sie niemanden auf diesem Produkt sitzen, stehen oder darauf klettern.

• Blockieren Sie nicht die Belüftungsönungen zur Luftzirkulation.

• Überlasten Sie das Produkt nicht mit schweren Gegenständen auf oder in dem Produkt.

• Trennen Sie vor dem Transport dieses Geräts den Stromanschluss von der Steckdose.

• Vergewissern Sie sich beim Transport dieses Produkts, dass das Netzkabel gesichert ist.

• Dieses Produkt sollte immer von Erwachsenen oder unter Aufsicht von Erwachsenen verwendet werden.

• Trennen Sie niemals den Netzstecker von der Steckdose, wenn die Hände nass sind oder indem Sie am Netzkabelziehen.

• Verwenden Sie kein Verlängerungskabel in Verbindung mit diesem Produkt.

• Der Anschluss an eine andere Art von Steckdose als eine zweipolige, dreiadrige geerdete Steckdose kann zu Stromschlaggefahr führen und die örtlichen elektrischen Vorschriften verletzen.

• Trennen Sie im Notfall das Netzkabel von der Steckdose.

• Schließen Sie den Eingang dieses Produkts nicht an seinem eigenen Ausgang an.

• Schließen Sie kein zusätzliches Verlängerungskabel, Netzteil oder Überspannungsschutzgerät an dieses Produktan.

• Schließen Sie keine nicht computerbezogenen Gegenstände wie medizinische Geräte, Lebenserhaltungsgeräte, Mikrowellen oder Staubsauger an dieses Produkt an.

• Verlegen Sie die Kabel so, dass sie nicht gespannt oder geknickt werden und niemand darauf treten oder darüber stolpern kann.

• Versuchen Sie nicht, das Gerät zu zerlegen. Dieses Produkt enthält keine von Benutzern austauschbaren Teile. Reparaturen dürfen nur vom Werks-Servicepersonal durchgeführt werden.

• Wird dieses Produkt manipuliert, falsch bedient oder repariert, erlischt die Garantie.

• Entfernen Sie keine Stecker aus den Steckdosen, die mit der Aufschrift „Nicht entfernen“ auf einem roten Aufkleber gekennzeichnet sind. Diese werden benötigt, damit das Ladesystem und die Zusatzsteckdosen des Wagens funktionieren.MANUEL DE L’UTILISATEUR
