BEDIENUNGSANLEITUNG CA05073 V7

1 Sicherheits- und Warnhinweise

2 Erste Schritte

Packungsinhalt

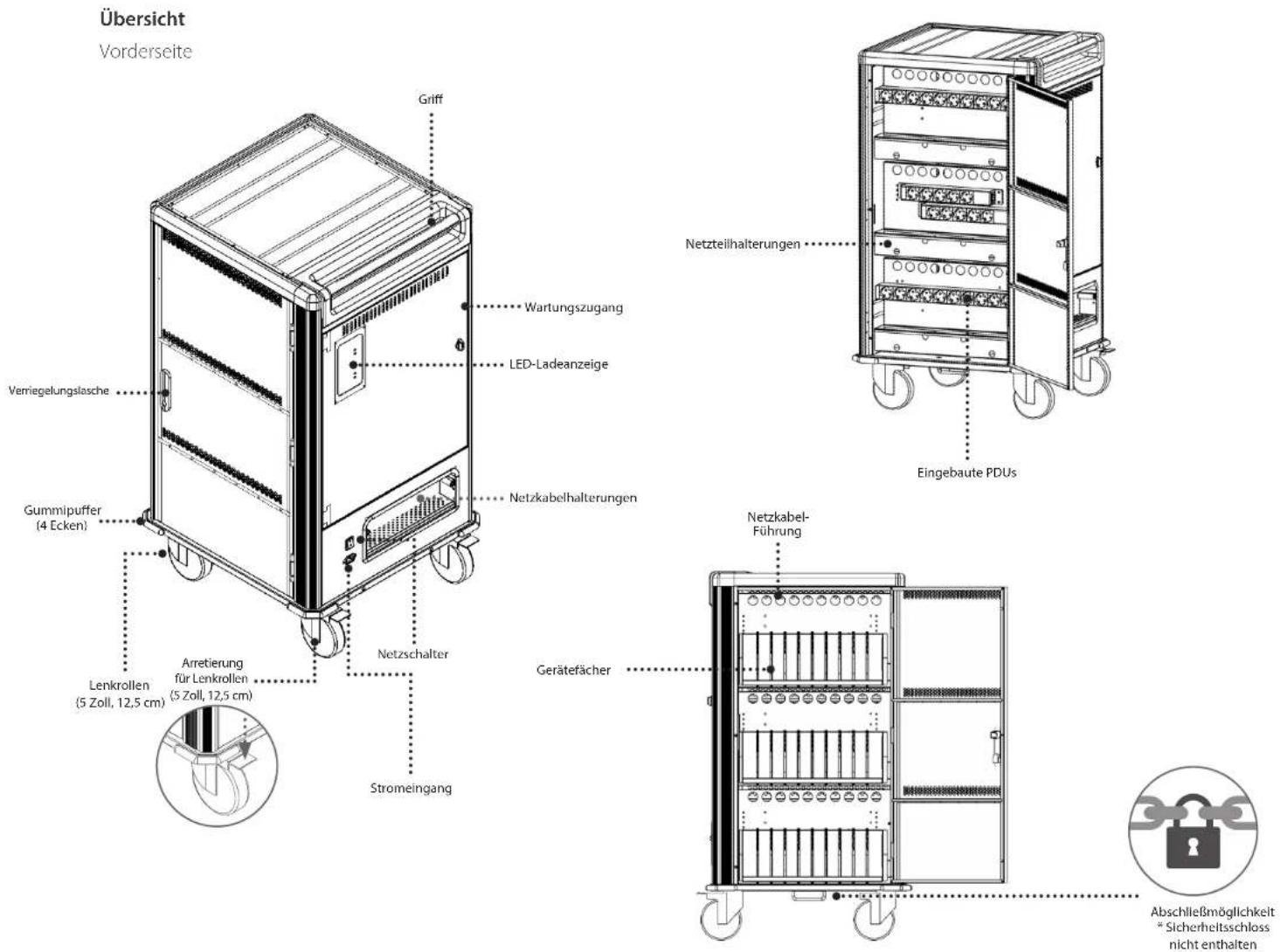

Übersicht

Auspacken

Abschließen des Wagens

3 Einrichtung

Anschließen von Geräten

Erweiterte Funktionen

4 Technische Daten

VORSICHT

- Verwenden Sie zur Verringerung des Stromschlagrisikos dieses Produkt nur in Innenräumen.

- Dieses Produkt ist schwer. Gehen Sie beim Transport vorsichtig vor und halten Sie das Produkt aufrecht. Versuchen Sie nicht, das Produkt ohne Hilfe auszupacken oder zu bewegen.

- Seien Sie beim Auspacken vorsichtig und bewahren Sie das Verpackungsmaterial für den späteren Gebrauch auf. Kratzer und andere Schäden, die durch unsachgemäße Behandlung entstehen, fallen nicht unter die Garantie.

- Lassen Sie niemanden auf diesem Produkt sitzen, stehen oder darauf klettern.

- Blockieren Sie nicht die Belüftungsöffnungen zur Luftzirkulation.

- Überlasten Sie das Produkt nicht mit schweren Gegenständen auf oder in dem Produkt.

- Trennen Sie vor dem Transport dieses Geräts den Stromanschluss von der Steckdose.

- Vergewissern Sie sich beim Transport dieses Produkts, dass das Netzkabel gesichert ist.

- Dieses Produkt sollte immer von Erwachsenen oder unter Aufsicht von Erwachsenen verwendet werden.

- Trennen Sie niemals den Netzstecker von der Steckdose, wenn die Hände nass sind oder indem Sie am Netzkabel ziehen.

- Verwenden Sie kein Verlängerungskabel in Verbindung mit diesem Produkt.

- Der Anschluss an eine andere Art von Steckdose als eine zweipolige, dreiadrige geerdete Steckdose kann zu Stromschlaggefahr führen und die örtlichen elektrischen Vorschriften verletzen.

- Trennen Sie im Notfall das Netzkabel von der Steckdose.

- Schließen Sie den Eingang dieses Produkts nicht an seinem eigenen Ausgang an.

- Schließen Sie kein zusätzliches Verlängerungskabel, Netzteil oder Überspannungsschutzgerät an dieses Produkt an.

- Schließen Sie keine nicht computerbezogenen Gegenstände wie medizinische Geräte, Lebenserhaltungsgeräte, Mikrowellen oder Staubsauger an dieses Produkt an.

- Verlegen Sie die Kabel so, dass sie nicht gespannt oder geknickt werden und niemand darauf treten oder darüber stolpern kann.

- Versuchen Sie nicht, das Gerät zu zerlegen. Dieses Produkt enthält keine von Benutzern austauschbaren Teile. Reparaturen dürfen nur vom Werks-Servicepersonal durchgeführt werden.

- Wird dieses Produkt manipuliert, falsch bedient oder repariert, erlischt die Garantie.

- Entfernen Sie keine Stecker aus den Steckdosen, die mit der Aufschrift „Nicht entfernen“ auf einem roten Aufkleber gekennzeichnet sind. Diese werden benötigt, damit das Ladesystem und die Zusatzsteckdosen des Wagens funktionieren.

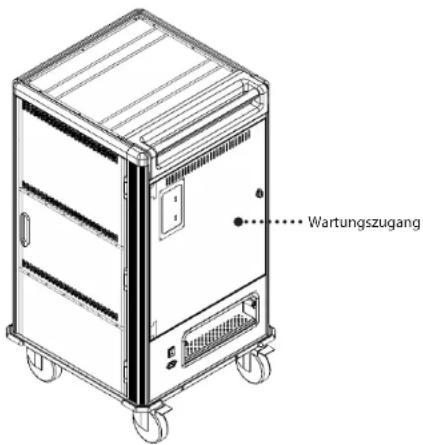

- Wartungszugang – Bitte nur öffnen, wenn Sie dazu vom Technischen Support von V7 aufgefordert werden.

Wartungszugang

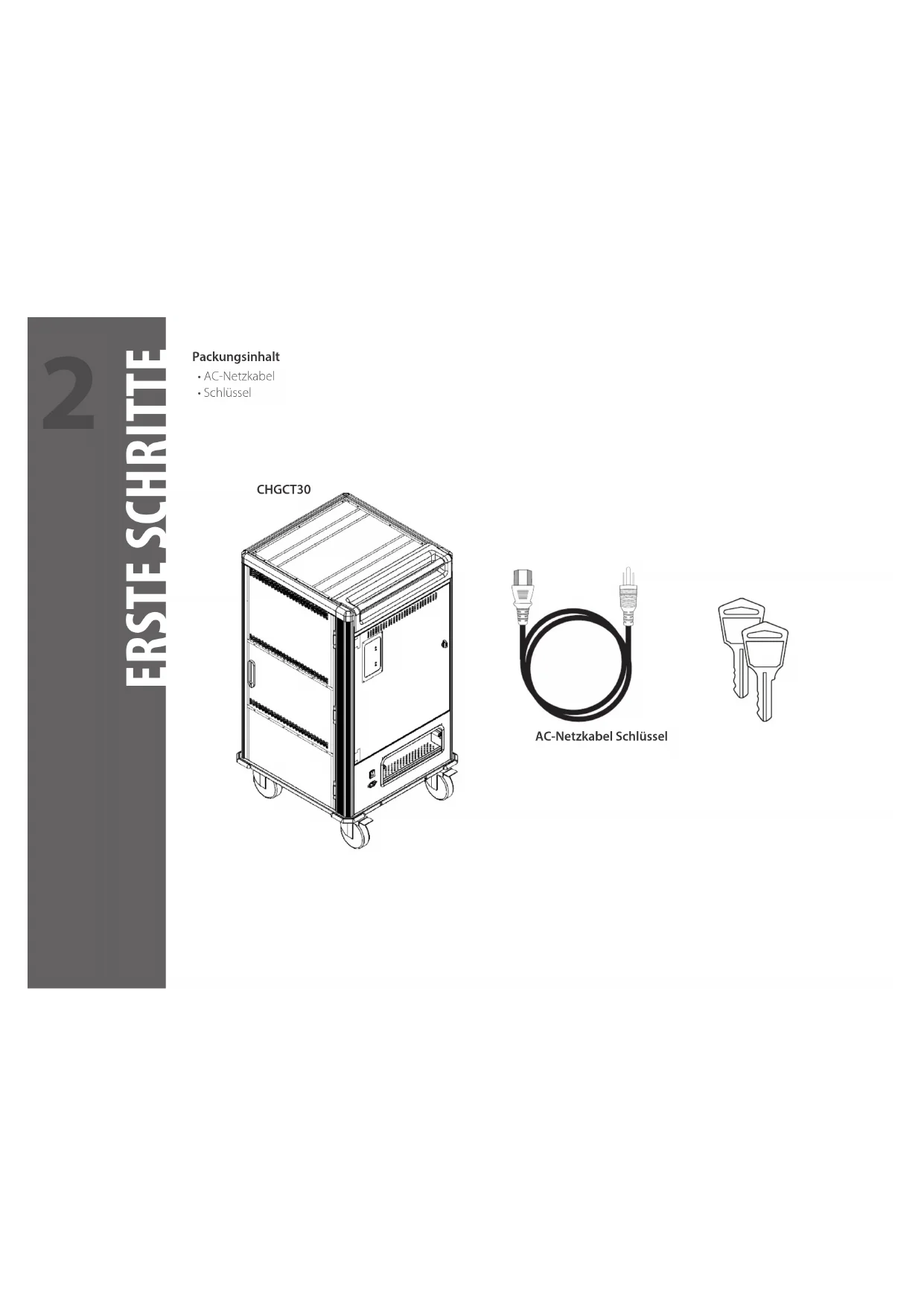

Packungsinhalt

• AC-Netzkabel
• Schlüssel

AC-Netzkabel Schlüssel

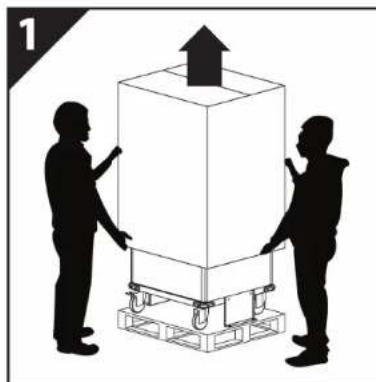

Von Palette entfernen

Türen öffnen 1. Griff anheben

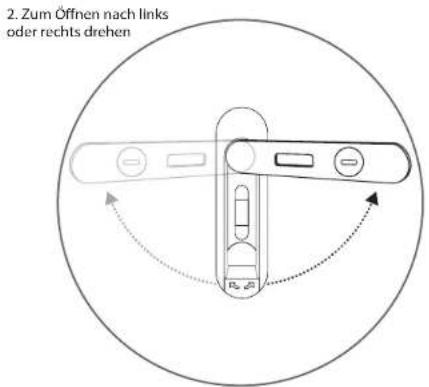

2. Zum Öffnen nach links oder rechts drehen

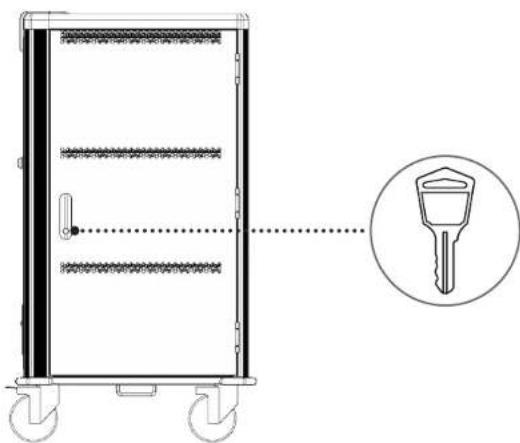

Türschlösser
Vorne/Hinten

*Vorhängeschloss nicht enthalten

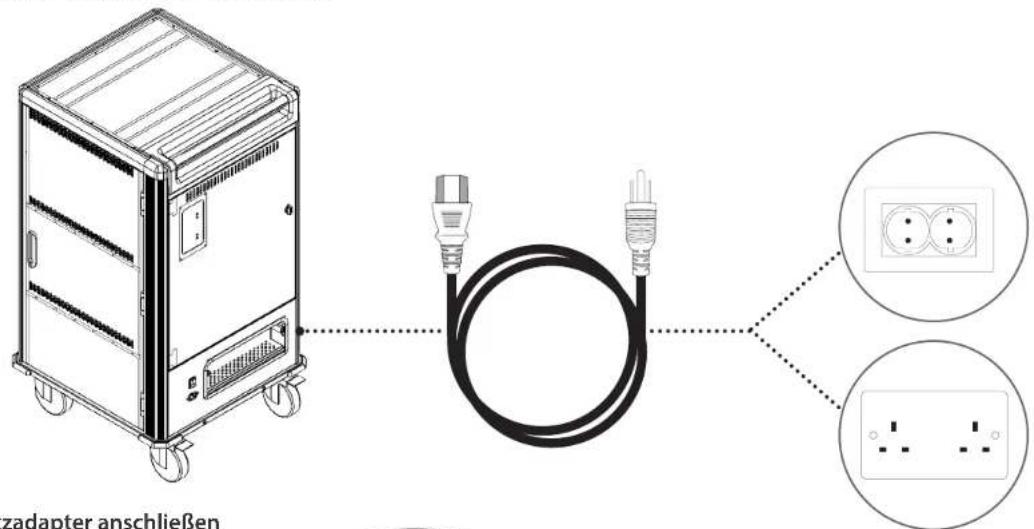

1. Wagen mit Stromanschluss verbinden

zadapter anschließen

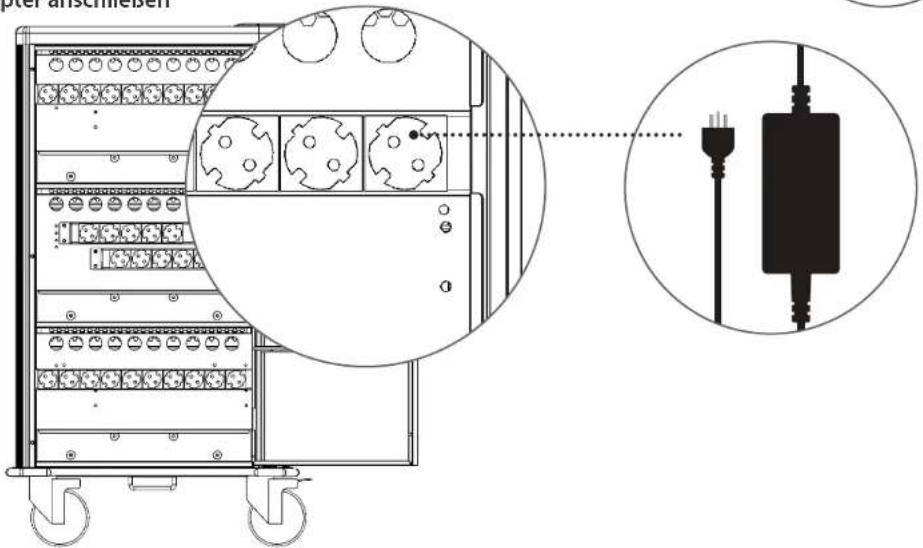

1. Netzadapter anschließen

pter anschließen

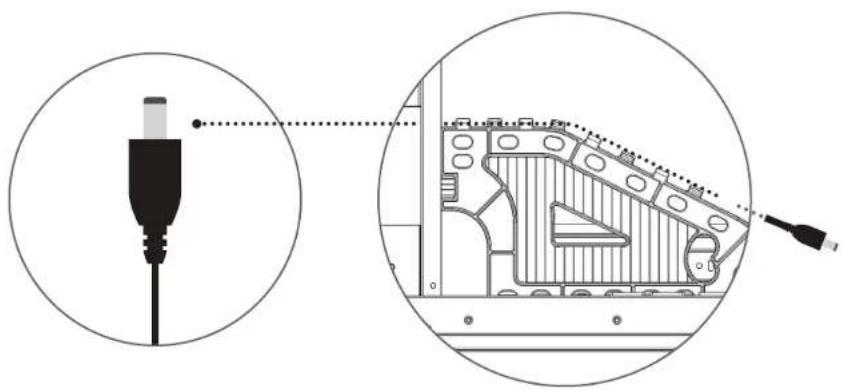

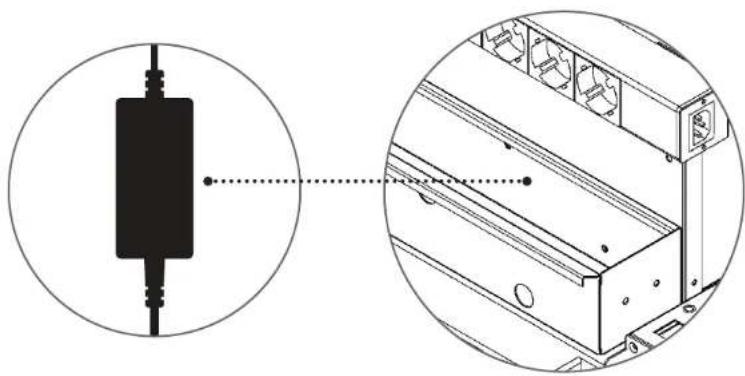

1. Adapter in die Netzteilhalterungen einschieben

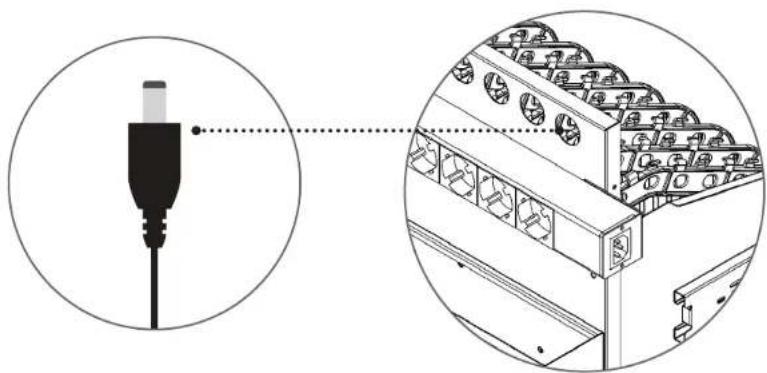

1. Adapter durch die Durchlassöffnungen führen

1. Die Adapterkabel an den Kabeltrennhalterungen befestigen

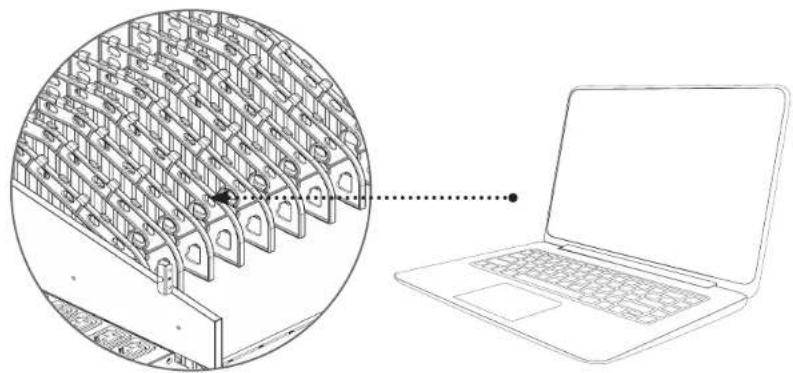

1. Die Geräte auf die Trenner legen

Gleichzeitiges Aufladen all Ihrer Geräte kann bei einem normalen Stromkreis zu einer Überlastung führen. V7 Ladewagen sind mit einem intelligenten Zeitmessgerät ausgestattet, das die Wechselstromversorgung automatisch von einer Hälfte der Geräteausgänge auf die andere schaltet, um vor einer Überlastung zu schützen.

Das Ladesystem versorgt die erste Hälfte der Geräteausgänge 15 Minuten lang mit Strom. Wenn diese Zeit abgelaufen ist, wechselt der Wagen die Stromversorgung auf den anderen Satz und fährt weiter fort, die Seiten zu wechseln. Fällt der Gesamtstrom unter 14 A, werden alle Geräteausgänge mit Strom versorgt.

Die LED-Anzeige an der Außenseite des Wagens zeigt Ihnen an, welcher Satz gerade geladen wird.

Ladesystem Intelligenter Ladesensor
Ladefunktion	Abwechselndes Laden in 2 Gruppen. Wenn der Gesamtstrom unter 14 A fällt, werden alle Geräte geladen
LED-Anzeige	Rot (ein): LadevorgangAus: Kein Ladevorgang
Zeit zum Laden aller Computer 4,5 Stunden
Umschaltung auf vollständige Aufladung	Nach 6 Ladezyklen (ca. 3 Stunden)

Die LED-Anzeige

leuchtet beim

Laden rot

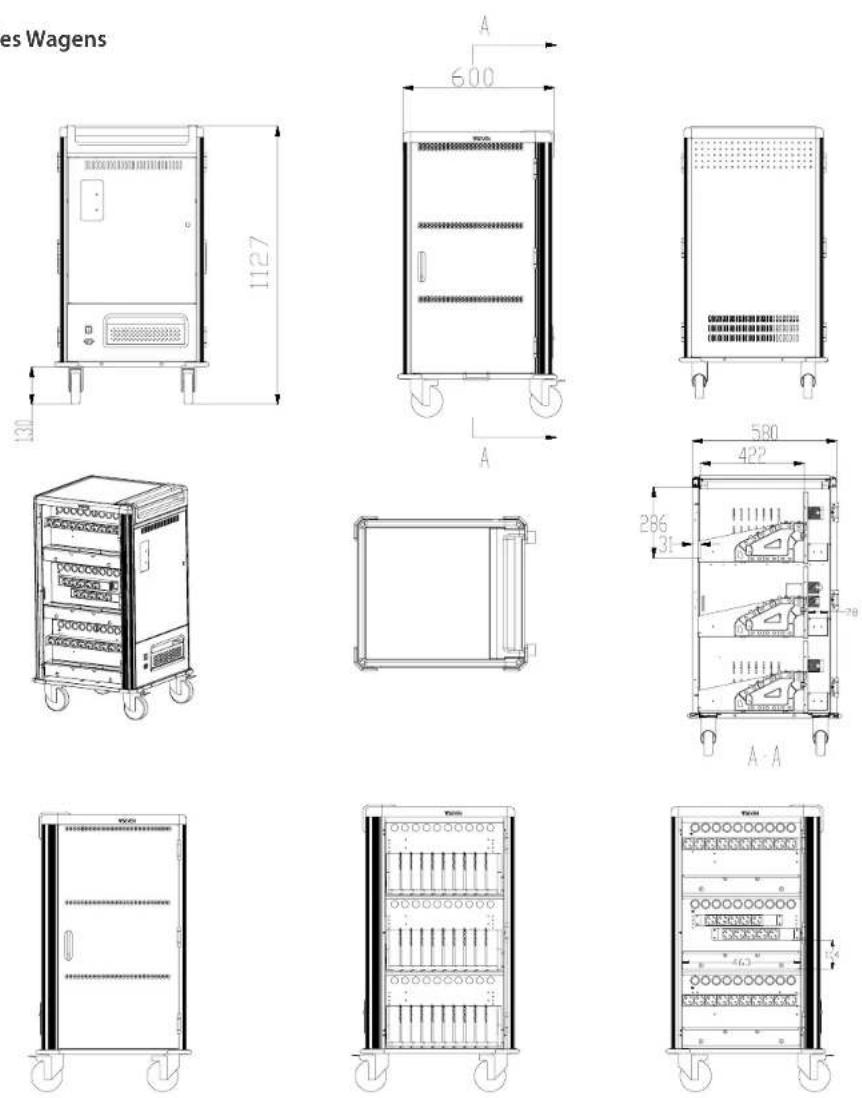

Abmessungen des Wagens

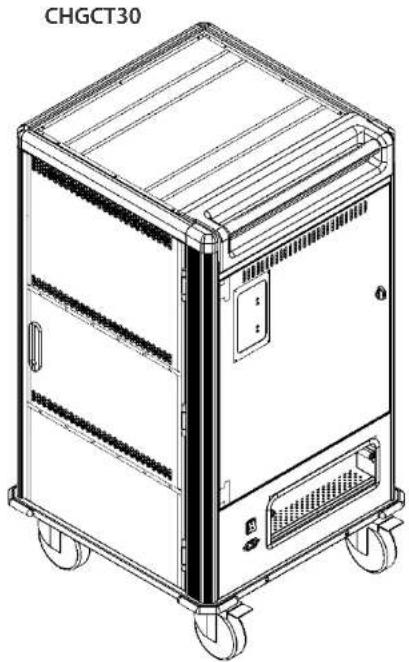

CHGCT30

Farbe Schwarz und dunkelgrau
Material I lochwertiger, kaltgewalzter Stahl, Stärke 18
Nummerierte Geräteplätze 30
Organisation und Komfort Flexibie Gerätehrenner mit Kabelkanälen und nummerierten Gerätefächern, nummerierte Netztelfächer mit Kabelmanagement-, versenkier Schiebegriff
Garantie 5 Jahre
Verpackungsinhalt Ladewagen, 1	83 m Netzkabel, Handbuch
Eingangsspannung 230 VAC, 15 A, 60 Hz
Ausgangsspannung 230 VAC, 15 A, 60 Hz
Ladesystem Intelligente Ladefunktion
Größe der Lenkrollen 12,7 cm
Abmessungen (Produkt) 810 x 652 x 1080 mm
Produktgewicht 91 kg
Verpackungsgröße 845 x 752 x 1272 mm
Verpackungsgewicht 109 kg
Abmessungen der Gerätefächer	422 x 35 x 286 mm
Abmessungen der Steckplätze für das Netzteil	78 x 463 x 114 mm
Sicherheit und Zertifizierung	Stromverteller mit ROHS- und CE-Zulassung
Umgebung*	„Betrieb: -10 °C bis 40 °C Luftfeuchtigkeit: 20 % bis 80 % rel. FeuchteLagerung: -40 °C bis 60 °C Luftfeuchtigkeit: 20 % bis 90 % rel. Feuchte“

* Hinweis: Nur für diesen Ladewagen. Prüfen Sie die Umgebungsspezifikationen der zu lagern den Geräte.

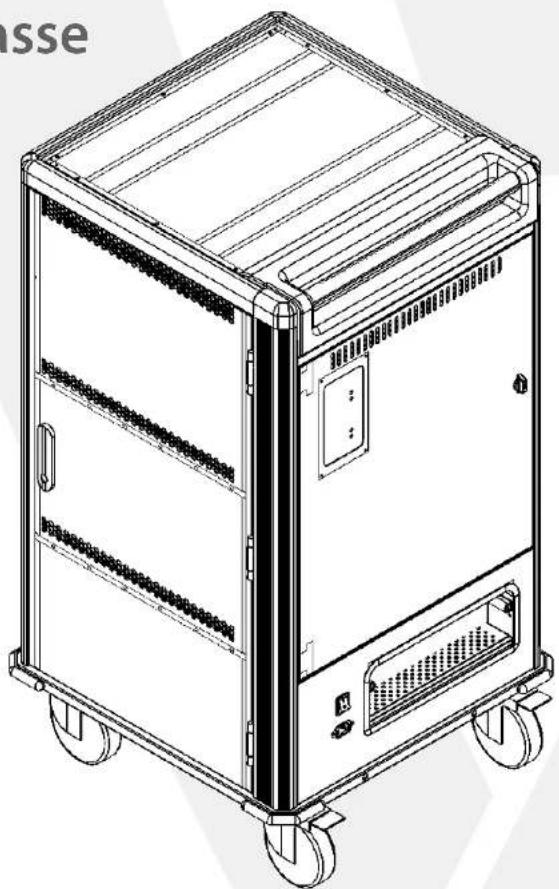

Chariot Classe Mobile

Deutsch: Eingeschränkte 5-Jahresgarantie

Mit der eingeschränkten V7 Herstellergarantie wird garantiert, dass dieses Produkt frei von Material- oder Herstellungstehlem ist. Der Garantiezeitraum umfasst 80 Monate ab Kauldatum und bezieht sich auf Ersatzteile und Reparaturarbeiten. Die Haftung im Rahmen dieser eingeschränkten Garantie übersteigt in keinem Fall die Kosten des Erstetzes bzw. die ursprünglichen Kosten für das Produkt zum Zeitpunkt des Erwerbs. Im Fall, dass das Produkt nicht mehr hergegestellt oder nicht verfügbar ist, wird das Produkt im allieinigen Ernsses des Herstellers dem Erstäufer durch ein im Wesentlichen ähnliches Produkt des gleichen oder eines geteringen Wertes ersetzt, oder der Erstäufer erhält eine Rückerstattung in Höhe des vom Original- bzw. Erstäufer bezahlten Kaufreisse. Die eingeschränkte Garantie umfasst keine Reparaturkosten für gesprunlagen, zeroktratte, zerbrochene oder modifizierte Plasticiteile bzw. andere kosmetische Schäden. Sie erstreckt sich auch nicht auf Teile, die geändert, entstellt oder entfremt wurden. Zudem gilt diese Garantie nicht für Reparauten oder Ersatzprodukte, welche durch eine Ursache ausgelöst wurden, die außerhalb der Kontrolle des Herstellers oder eines Beauftragten oder Vertretters des Herstellers liegt, einschließlich Finelfunktionen, Defekte oder Versagen, welche nach Ansicht des Herstellers durch unzulässige Wartung oder Zubehortelle, nicht ordnungsgemäße Instandmaltung, Verwendung unter Missachung der mitgelieferten Bedienungsanleitung, Versand- oder Transportunfälle, Modifikationen oder Reparaturen durch den Benutzer, Misbrauch, Zweckenfreidmung, Fahrläufigkeit, Unfall, Feuer, Hochwasser oder andere Freignisse höherer Gewalt, falsche Netzspannung oder normale Abnutzung entstanden sind bzw. die zum Zeitpunkt des Produktkaufs nicht vorlagen. Diese eingeschränkte Garantie gilt nicht für Schäden, die beim Auspacken, Aufstellen oder während der Installation entstehen und auch nicht für die Entfernung des Produktes zu Reparaturzwecken, die Neuninstallation des Produktes nach der Reparatur oder jegliche Transportkosten für das Produkt. Neben dem Ausdruck dieser eingeschränkten Garantie gilt es keine weiteren schriftlichen oder mündlichen Garanticevorsbarungen. Jegliche stillschweigende Gewährleistung, einschließlich der stillschweigenden Gewährleistung der allgemeinen Gebrauchstagüglichkeit oder Eignung für einen bestimmten Zweck ist auf den Zeitraum dieser eingeschränkten Garantie beschränkt. V7 haftel in keinem Fall für Neben- oder Folgeschaden jeglicher Art. einschließlich entgangenen Gewinnen oder Geschäftverlusten, soweit die Haftung für diese Schäden rechnämig ausgeschlossen werden kann. In manchen Ländern ist die Ausschließung oder Begrenzung der Haftung im Rahmen von stillschweigenden Garantien bzw. die Begrenzung der Dauer von stillschweigenden Garantien nicht zulässig. Daher gelten die vorgenannten Begrenzungen oder Ausschließungen eventuell nicht für alle Käufer. Diese eingeschränkte Garantie unterliegt den Gesetzen der zuständigen Gerichtshoelt, d. h. des Landes, in dem das Produkt ursprünglich gekauft wurde. Diese eingeschränkte Garantie gilt nur in dem Umfang, der gemäß geltender nationaler Gesetze über den Verkauf von Konsumgütem zulässig ist. Die flechte und Trechtsmittel, die Verbrauchem im Rahmen dieser Verbraucherschutzgesetzgebung zustehen, unterliegen keinen Einschränkungen. Diese Garantie gilt nur in dem Land, in dem das Produkt ursprünglich gekauft wurde. Zusätzliche Informationen erhält man unter www.V7world.com.

Sie können diese Garantie dort geltend machen, wo Sie den Artikel erworben haben, und zwar gemäß der Richtlinien bezüglich Umtausch der jeweiligen Verkaufsstelle. Zu einem späteren Zeitpunkt während des Garantiezeitraums wenden Sie sich bitte an den autorisierten Vertreter in Ihrer Gerichtshoheit.
