MODE D'EMPLOI KI5023 IFM

Notice d'utilisation

Détecteur capacitif

KB / KD /

KI

Contenu

1 Remarques préliminaires 3

1.1 Symboles utilisés 3

2 Consignes de sécurité. 4

3 Usage prévu 5

4 Montage 6

4.1 Distance minimale en cas de montage encastré 6
4.2 Distance minimale en cas de montage non encastré 6
4.3 Distance minimale pour le montage de plusieurs appareils.... 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement électrique 8

5.1 Systèmes de raccordement.... 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Réglage de la fonction de sortie du type KGE.... 8

5.3 Réglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages.... 10

6.1 Portée 10
6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur ..... 10
6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE.... 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Fig. 1: Distance minimale en cas de montage encastré

Sn portée :

4.2 Distance minimale en cas de montage non encastré

Fig. 2: Distance minimale en cas de montage non encastré

d : diamètre

Sn portée

:

4.3 Distance minimale pour le montage de plusieurs appareils

Fig. 3: Distance minimale pour le montage de plusieurs appareils

d : diamètre

Sn portée

:

4.4 Distance minimale pour le montage du type KD

Sn portée :

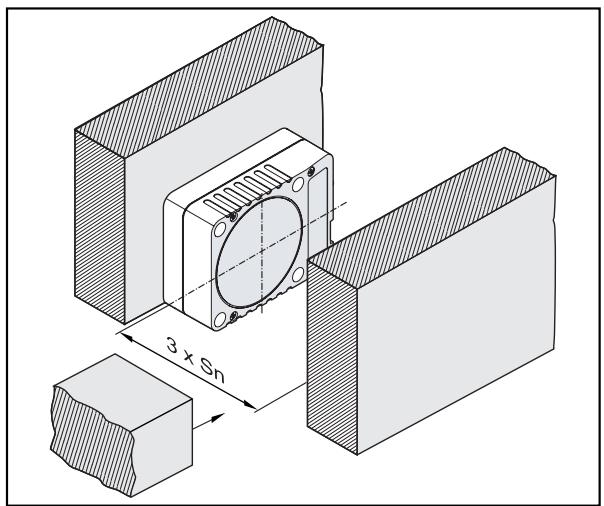

Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent être déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil selon les indications de la fiche technique / l'étiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : Après un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

5.1.1 Technologie 2 fils

Fig. 5: Technologie 2 fils

1 : fusible miniature (pour des appareils AC)
2 : commutation négative
3 : commutation positive

5.1.2 Technologie 3 fils

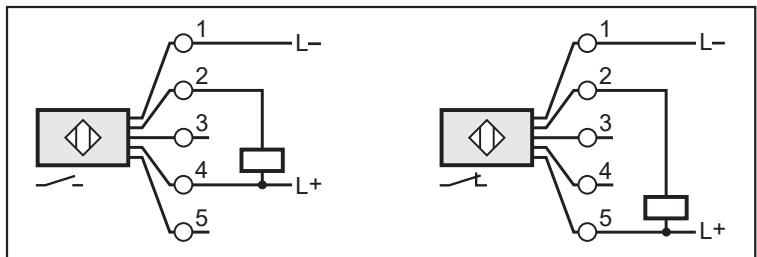

Fig. 6: Technologie 3 fils

2 : commutation négative
3 : commutation positive

5.2 Réglage de la fonction de sortie du type KGE

Fig. 7: Boîte de raccordement DC PNP/NPN

5.3 Réglage de la fonction de sortie du type KDE

5.3.1 Technologie 2 fils

Fig. 8: Boîte de raccordement AC/DC PNP/NPN

Fig. 9: Boîte de raccordement DC PNP/NPN

5.3.2 Technologie 3 fils

Fig. 10: Boîte de raccordement DC NPN

Fig. 11: Boîte de raccordement DC PNP

Fig. 12: Connecteur DC PNP

6 Réglages

6.1 Portée

▶ Régler la portée via le potentiomètre en utilisant un tournevis.

1 augmenter la portée
2 réduire la portée

6.2 Réglage de la fonction de sortie par shunt – type KI avec connecteur

1 normalement ouvert (à la livraison)
:
2 normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

6.3 Réglage de la fonction de sortie par shunt – type KIE / KGE

1 : normalement ouvert (shunt fermé, à la livraison)
2 : normalement fermé (shunt ouvert)

Fig. 14: Réglage de la fonction de sortie par shunt

▶ Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.
▶ Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'état bloqué LED jaune allumée : sortie de commutation à l'état passant

8 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

▶ Dégager la face active et un espace libre éventuel de toute présence de dépôts métalliques ou de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.
