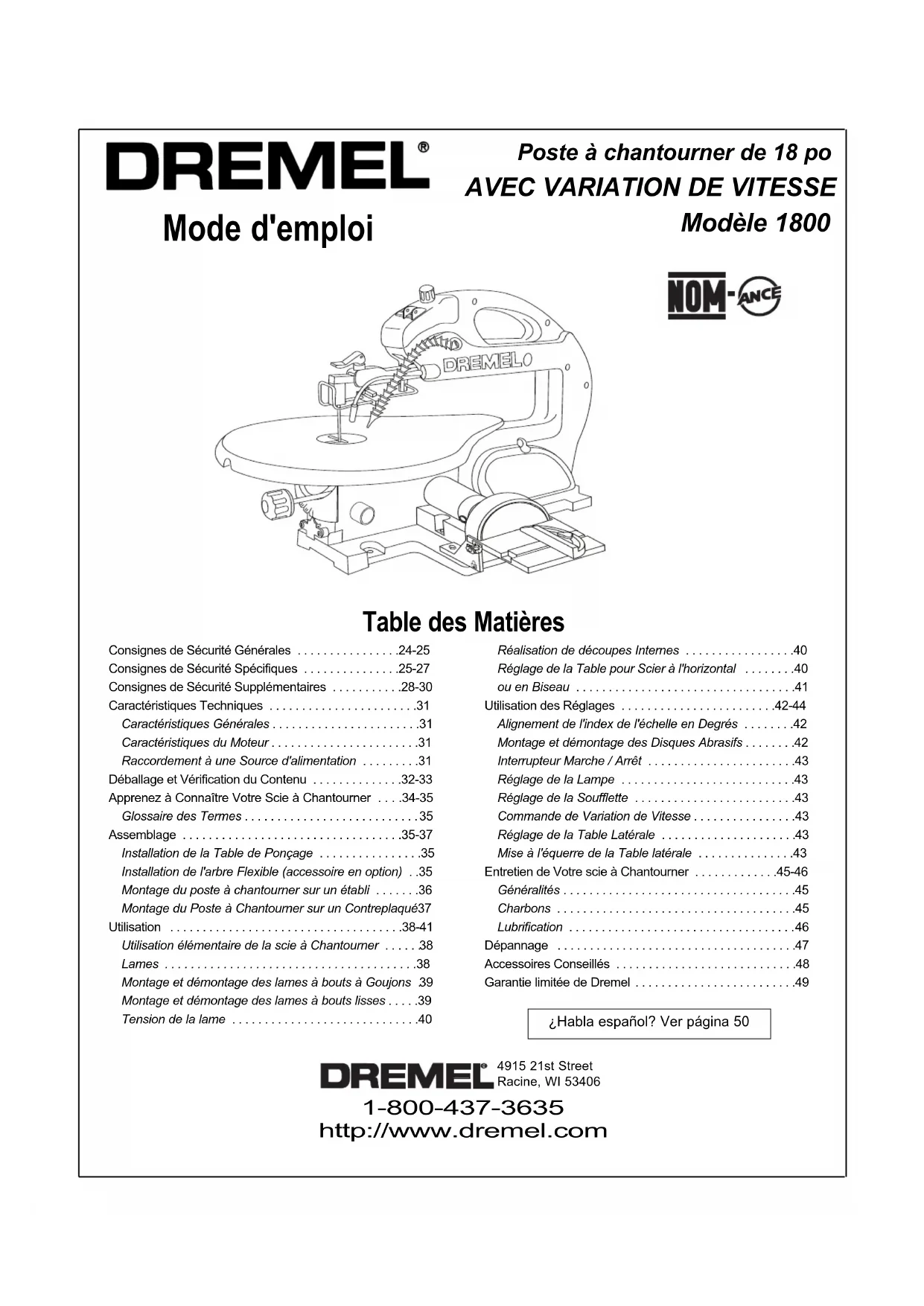

MODE D'EMPLOI 1800 DREMEL

Modèle 1800 4915 21st StreetRacine, WI 53406 1-800-437-3635 http://www.dremel.com Consignes de Sécurité Générales . . . . . . . . . . . . . . . .24-25Consignes de Sécurité Spécifiques . . . . . . . . . . . . . . .25-27Consignes de Sécurité Supplémentaires . . . . . . . . . . .28-30Caractéristiques Techniques . . . . . . . . . . . . . . . . . . . . . . .31Caractéristiques Générales . . . . . . . . . . . . . . . . . . . . . . .31Caractéristiques du Moteur . . . . . . . . . . . . . . . . . . . . . . .31Raccordement à une Source d'alimentation . . . . . . . . .31Déballage et Vérification du Contenu . . . . . . . . . . . . . .32-33Apprenez à Connaître Votre Scie à Chantourner . . . .34-35Glossaire des Termes . . . . . . . . . . . . . . . . . . . . . . . . . . . Assemblage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35-37Installation de la Table de Ponçage . . . . . . . . . . . . . . . .35Installation de l'arbre Flexible (accessoire en option) . .35Montage du poste à chantourner sur un établi . . . . . . .36Montage du Poste à Chantourner sur un Contreplaqué37Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38-41Utilisation élémentaire de la scie à Chantourner . . . . . . Lames . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38Montage et démontage des lames à bouts à Goujons . Montage et démontage des lames à bouts lisses . . . . .39Tension de la lame . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40Réalisation de découpes Internes . . . . . . . . . . . . . . . . .40Réglage de la Table pour Scier à l'horizontal . . . . . . . .40ou en Biseau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41Utilisation des Réglages . . . . . . . . . . . . . . . . . . . . . . . .42-44Alignement de l'index de l'échelle en Degrés . . . . . . . .42Montage et démontage des Disques Abrasifs . . . . . . . .42 Interrupteur Marche / Arrêt . . . . . . . . . . . . . . . . . . . . . . .43 Réglage de la Lampe . . . . . . . . . . . . . . . . . . . . . . . . . . .43Réglage de la Soufflette . . . . . . . . . . . . . . . . . . . . . . . . .43Commande de Variation de Vitesse . . . . . . . . . . . . . . . .

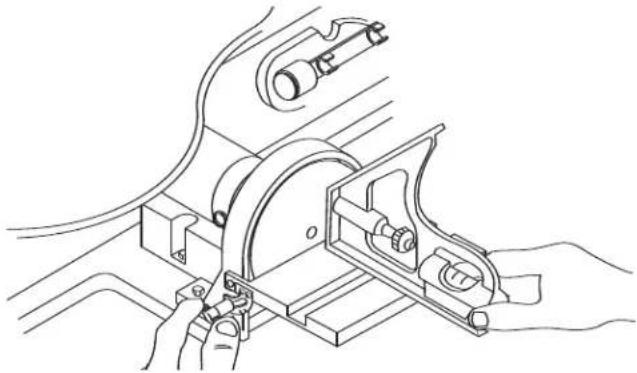

Réglage de la Table Latérale . . . . . . . . . . . . . . . . . . . . .43 Mise à l'équerre de la Table latérale . . . . . . . . . . . . . . .43Entretien de Votre scie à Chantourner . . . . . . . . . . . . .45-46 Généralités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45 Charbons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45 Lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Accessoires Conseillés . . . . . . . . . . . . . . . . . . . . . . . . . . . .48Garantie limitée de Dremel . . . . . . . . . . . . . . . . . . . . . . . . .

Quand vous ne vous en servez pas, avant un entretien, lors d'un changement de lame, de foret, de fer, etc.…

LAISSEZ TOUS LES CAPOTS EN PLACE

En bon état de fonctionnement et réglés et alignés correcte- ment. ENLEVEZ TOUTES LES CLÉS ET CLÉS DE RÉGLAGE. Prenez l'habitude de contrôler que toutes les clés et clés de réglage ont été enlevées de l'outil avant de le mettre en route.

ÉVITEZ LES DÉMARRAGES INTEMPESTIFS

Assurez-vous que l'interrupteur est en position Arrêt (OFF) avant de brancher le cordon.

RELIEZ TOUS VOS OUTILS À LA TERRE

Cet outil est muni d'un cordon homologué à 3 conducteurs et d'une fiche mâle à 3 broches avec terre prévue pour s'adapter à une prise de terre approprié. Le conducteur vert du cordon est le fil de terre. Ne raccordez jamais le conduc- teur de terre sur une borne de phase. NE GRIMPEZ JAMAIS SUR L'OUTIL OU SUR SON PIED. Il y a risque de blessures graves si l'outil bascule ou si vous touchez l'outil de coupe accidentellement. Ne rangez pas de matériaux sur ou près de l'outil de telle sorte qu'il est néces- saire de grimper sur l'outil ou sur son pied pour les atteindre. VÉRIFIEZ L'ÉTAT DES PIÈCES. Avant de continuer à utiliser l'outil, tout capot ou autre pièce abîmée doit être contrôlé soigneusement pour s'assurer qu'il fonctionne correctement et qu'il peut remplir la fonction pour laquelle il a été conçu. Vérifiez que les pièces mobiles sont alignées. Vérifiez que l'assemblage est correct et que rien d'autre ne risque d'affecter le fonctionnement. Tout capot (ou autre pièce quelconque) abîmé doit être correctement rem- placé. Seules les réparateurs qui ont reçu une formation appropriée sont habil- ités à effectuer des réparations électriques ou mécaniques. Contactez le Centre de Service Dremel ou la Station Service Dremel agréée la plus proche. Utilisez exclusivement des pièces de rechange Dremel. Toute autre pièce risque de présenter un danger. L'utilisation d'accessoires non spéci

fiés dans le catalogue Dremel en vigueur risque de présenter un danger. Consignes de Sécurité Générales VEUILLEZ LIRE TOUTES LES INSTRUCTIONS ! Si on ne suit pas les consignes de sécurité se trouvant ci-dessous ainsi que d'autres précautions élémentaires de sécurité, il y a risque de blessure corporelle grave. AVERTISSEMENT

Ne laissez pas les tiers toucher à l'outil ou au cordon. Ne laissez pas les tiers s'approcher de la zone de travail.

GARDEZ LE LIEU DE TRAVAIL PROPRE

Les lieux ainsi que les établis encombrés invitent les accidents. PENSEZ À LA SÉCURITÉ DES ENFANTS DANS VOTRE ATELIER Utilisez des cadenas ou des interrupteurs généraux.

ÉVITEZ LES MILIEUX DANGEREUX

N'utilisez pas d'outils électriques dans des lieux humides ou mouillés. Éclairez convenablement le lieu de travail. N'exposez pas les outils électriques à la pluie. N'utilisez pas l'outil en présence de gaz ou de liquides inflammables. Sécurité Personnelle

CONNAISSEZ VOTRE OUTIL ÉLECTRIQUE

Lisez et comprenez le mode d'emploi ainsi que les étiquettes fixées sur l'outil. Apprenez ses usages et ses limites aussi bien que les dangers potentiels qui lui sont spécifiques.

Conservez toujours une bonne assise et un bon équilibre. RESTEZ VIGILANT Faites attention à ce que vous faites. Utilisez votre bon sens. N'utilisez pas l'outil quand vous êtes fatigué, quand vous êtes sous l'emprise de médicaments, d'alcool ou d'autres drogues.

PORTEZ DES VÊTEMENTS APPROPRIÉS

Pas de vêtements amples ou de bijoux qui risquent d'être happés par les pièces en mouvement. Il est conseillé de porter des gants en caoutchouc et des chaussures antidéra- pantes quand on travaille dehors. Si vous avez les cheveux longs, portez une coiffe de protection. PORTEZ DES LUNETTES DE SÉCURITÉ. Portez également un masque facial ou un masque à pous

sière si l'usinage produit de la poussière, mettez-vous aussi des bouchons dans les oreilles si vous utilisez l'outil pendant une longue période. Les lunettes ordinaires n'ont que des verres antichoc, ce NE sont PAS des lunettes de sécurité.

PROTÉGEZ-VOUS DES CHOCS ÉLECTRIQUES

Évitez de laisser votre corps toucher des surfaces reliées à la terre comme par exemple des tuyaux, des radiateurs, des tôles de cuisinière ou de réfrigérateur.25

CONSERVEZ CES CONSIGNES

Consignes de Sécurité Spécifiques Consignes de Sécurité Générales Poste de Scie à Chantourner Il faut toujours débrancher le cordon de la source d'ali- mentation avant d'effectuer un réglage ou de monter un accessoire. Il faut toujours arrêter la scie avant de la débrancher pour éviter qu'elle ne redémarre de manière intempestive quand on la rebranche. Il y a risque de démarrage inattendu de l'outil, ce qui peut causer des blessures corporelles graves. Ne laissez jamais l'outil en marche sans surveillance. Arrêtez-le. Ne partez pas avant que l'outil soit à l'arrêt com- plet. Ne laissez jamais les interrupteurs en position Marche (ON). Avant de brancher l'outil, vérifiez que les interrup- teurs sont en position Arrêt (OFF). Il y a risque de démar- rage intempestif pouvant causer des blessures. Il ne faut pas utiliser l'outil si on ne peut pas le mettre en marche ou l'arrêter avec l'interrupteur. Faites remplacer les interrupteurs cassés par un centre de service agréé. Utilisez exclusivement des lames de scie à chantourner Dremel. Utilisez la taille et le type de lame ainsi que la vitesse de coupe qui conviennent au matériau et au type de sciage à effectuer. Les lames aiguisées minimisent le calage et les rebonds. Les dents de la lame doivent être dirigées vers le bas, vers la table. Évitez les travaux et les positions de mains incommodes et assurez-vous toujours que vous avez une bonne assise. Si vous glissez brusquement, votre main risque de toucher la lame. Bridez ou boulonnez fermement votre poste de sciage sur un établi ou une table stable et de niveau. La hauteur la plus confortable est à peu près à la taille. Ne montez jamais sur l'outil. Il y a risque de blessures graves si l'outil bascule ou si vous touchez accidentellement la lame. Avant de faire une découpe, assurez-vous que tous les réglages sont serrés. Si la table ou les capots sont mal ser- rés, ils risquent de bouger pendant l'utilisation et de vous faire perdre le contrôle de la pièce. Réglez toujours le dispositif de maintien juste au-dessus de la pièce. Quand il est réglé correctement, le dispositif de maintien protège vos doigts et minimise le risque de casser la lame. Il faut toujours supporter les grandes pièces pendant le sciage pour minimiser le risque de pincer la lame et de faire rebondir la pièce. Les pièces lourdes risquent de causer un déplacement, un glissement ou un dérapage de la table pendant le sciage. Assurez-vous que la trajectoire de la lame est exempte de clous. Inspectez les bois ou les pièces avant de les découper ou de les poncer et enlevez les clous. N'approchez pas les mains de la zone de coupe. Ne tenez pas à la main des pièces qui sont si petites qu'il faut que vous passiez les doigts sous le capot de lame. Ne passez jamais la main ou les doigts sous la pièce, ne les placez jamais dans la trajectoire de la lame, quelle qu'en soit la raison. Ne démarrez jamais l'outil si la lame est en contact avec la pièce. Laissez le moteur monter en régime avant de commencer à découper. Si la lame touche la pièce quand on démarre l'outil, la pièce rebondira. Suivez le sens d'avance correct et ne poussez pas la pièce trop vite. Tenez la pièce fermement contre la table. Poussez la pièce vers les dents de la lame. Si vous poussez trop fort sur la pièce, vous risquez de casser la lame. Le ponçage, le sciage, le meulage ou le perçage à la machine ainsi que d'autres activités du bâtiment produisent certaines pous- sières qui contiennent des produits chimiques, lesquels peu- vent causer des cancers, des déformations congénitales ou d'autres troubles reproductifs. Ces produits chimiques sont par exemple:

Le plomb provenant des peintures à base de plomb,

les cristaux de silice provenant des briques, du ciment et d'autres produits de maçonnerie et

• L'arsenic et le chrome provenant des bois traités chim- iquement. Votre risque dû à ces expositions varie selon la fréquence de ces types de travaux. Pour réduire votre exposition à ces produits chimiques, travaillez dans un lieu bien ventilé et utilisez des équipements de sécurité homologués tels que des masques à poussières conçus spécialement pour filtrer les particules microscopiques. AVERTISSEMENT !26 Consignes de Sécurité Spécifiques Placez toujours la pièce du côté descendant de la flèche qui indique le sens de rotation pendant le ponçage. Tenez la pièce fermement contre la table. Si on ponce sur le côté montant du sens de rotation, la pièce risque d'être soulevée ou de rebondir. Reportez-vous à la flèche de rota- tion située sur le capot de votre ponceuse. Évitez de placer vos mains de manière peu commode quand vous poncez. Si vous glissez brusquement, votre main risque de toucher le disque abrasif. N'approchez pas les doigts ou vos vêtements du disque de ponçage. Ne poncez pas de pièces qui sont si petites que vos doigts touchent le disque de ponçage quand vous poncez. N'utilisez pas de chiffon pour tenir la pièce pendant le ponçage. Ils risquent d'être coupés ou de se coincer entre le patin et la table. Ne poncez pas de pièces qui ne peuvent pas être sup- portées sur la table. Pour poncer des grandes pièces, ajoutez des supports supplémentaires à la même hau

teur que la table. Les grandes pièces risquent de provoquer le déplacement de la table et vous risquez un perte de con- trôle. Utilisez le guide d'onglet pour poncer. Si vous supportez la pièce, elle ne risque pas d'être éjectée de la ponceuse et vous avez les mains libres pour tenir la pièce. Ne poncez pas à l'eau avec cette ponceuse. Tout liquide qui pénètre dans le carter du moteur présente un danger de choc électrique. Utilisez des précautions spéciales quand vous poncez du bois traité chimiquement par pression, de la peinture qui peut être à base de plomb ou tout autre matériau qui pourrait éventuellement contenir des carcinogènes. Toutes les personnes présentes dans la zone de travail doivent porter un masque à gaz et des vêtements de protec- tion appropriés. Il faut isoler la zone de travail avec des feuilles de plastique et empêcher les personnes non pro- tégées de pénétrer dans la zone de travail jusqu'à ce qu'elle soit complètement propre. Consignes de Sécurité pour l'arbre Flexible N'utilisez pas l'arbre flexible s'il est fortement courbé. Si on courbe l'arbre trop fortement, il risque de générer une chaleur excessive sur sa gaine ou sur son embout à main. Le rayon de courbure minimum recommandé est de 6 po. Gardez la position de l'interrupteur à l'esprit quand vous posez l'arbre flexible ou quand vous saisissez l'outil. Vous risquez d'actionner l'interrupteur accidentellement. Tenez toujours l'embout à main fermement dans les mains pendant le démarrage. Le couple de réaction du moteur pendant qu'il accélère à plein régime risque de faire tourner l'arbre. Soyez prudents quand vous sciez des pièces de section irrégulière ou des pièces rondes telles que des goujons. Si possible, posez la pièce sur son côté plat lors du sci- age. Pour les pièces rondes, utilisez un vé pour sup- porter la pièce. Les pièces ondulées comme les moulures ont tendance à basculer et risquent de se coincer pendant le sciage. Les ronds ont tendance à rouler pendant la coupe. La lame risque alors de mordre profondément dans la pièce et de vous l'arracher des mains. N'enlevez pas les chutes coincées avant l'arrêt complet de la lame. Ne touchez jamais la lame ou d'autres pièces mobiles pendant l'utilisation. Si vous touchez la lame ou d'autres mécanismes mobiles, vous risquez de vous blesser. Consignes de Sécurité pour la Prise de Force L'utilisation de systèmes et d'accessoires non recom- mandés par Dremel risque de présenter un danger de blessures. Enlevez la lame du poste à chantourner et remplacez-la avec une fausse lame de scie à chantourner montée dans le porte-lame avant d'utiliser tout accessoire monté sur la prise de force. Évitez la possibilité de toucher la lame en mouvement alternatif pendant le ponçage. Tout con- tact accidentel avec la lame peut résulter en des lacérations graves. Débranchez l'outil avant de changer d'accessoire. Il y a risque de démarrage intempestif si la ponceuse reste branchée quand on change d'accessoire. Placez le cordon du côté opposé du patin de ponçage ou autres accessoires. Le cordon risque d'être entraîné dans le carter et de s'emmêler avec le patin ou avec d'autres pièces mobiles. Consignes de Sécurité pour la Ponceuse à Disque N'utilisez que des disques de papier de verre à dos adhésif de 5 po de diamètre. N'utilisez pas de papier de verre prévu pour des patins de ponçage plus grands.

le papier de verre est trop grand, il dépassera du patin de ponçage, risquant alors de s'accrocher, de se déchirer ou de provoquer un rebond. Assurez-vous que le disque de papier de verre n'est pas déchiré ou décollé avant de mettre l'outil en marche.

disque risque d'être éjecté de manière inattendue. Ajustez le disque de ponçage correctement pour éviter qu'il ne dépasse du patin. Un disque de ponçage en rota

tion qui dépasse peut causer des lacérations graves.27 Après avoir changé d'embout ou d'avoir fait un réglage, assurez-vous que l'écrou de douille ainsi que tout autre dispositif de réglage est serré fermement. Tout dispositif de réglage mal serré peut bouger de manière inattendue, provoquant ainsi une perte de contrôle ; toute pièce en rota- tion mal serrée sera violemment éjectée. N'approchez pas les mains de l'embout en rotation. Il n'est pas toujours évident que l'embout en rotation est près de vos mains. Si vous utilisez une brosse rotative, laissez-la tourner à vide à pleine vitesse pendant au moins une minute. Ne laissez personne se tenir devant la brosse ou dans son alignement pendant cette période. Les brins ou les fils mal attachés seront éjectés pendant cette période de rodage. Portez des gants de protection et un masque facial quand vous utilisez une brosse métallique. Appuyez la brosse métallique doucement sur la pièce car seuls les extrémités des brins effectuent le travail. Si on appuie trop fort sur les brins, on risque de les surcharger et de les plier et ils seront éjectés. Manipulez l'outil ainsi que les meules individuelles avec précaution pour éviter de fêler ou de fissurer les meules. Installez une nouvelle meule si vous laissez tomber l'outil pendant le meulage. N'utilisez pas une meule qui a pu être abîmée. Les fragments d'une meule qui éclate pen- dant utilisation sont projetés à grande vitesse et risquent de vous frapper ou de frapper les tiers présents. N'utilisez jamais d'embouts émoussés ou abîmés. Manipulez les embouts aiguisés avec soin. Les embouts abîmés risquent de casser pendant l'utilisation. Les embouts émoussés nécessitent plus d'effort pour pousser l'outil, ce qui risque de les casser l'embout. Si possible, utilisez des brides pour supporter les pièces. Ne tenez jamais de petites pièces d'une main et l'outil dans l'autre pendant l'utilisation Laissez suffisamment d'espace, au moins 6 po, entre votre main et l'embout en rotation. Les pièces rondes comme par exemple les gou- jons, les tuyaux ou les tubes ont tendance à rouler quand on les coupe, l'embout risque alors de mordre profondément dans la pièce ou de rebondir vers vous. Si vous bridez les petites pièces, vous avez les mains libres pour tenir l'outil. Inspectez la pièce avant de couper. Si vous coupez des pièces de forme irrégulière, planifiez la coupe de sorte que la pièce ne dérape pas, pince l'embout et qu'elle vous soit arrachée des mains. Par exemple, si vous sculptez du bois, assurez-vous qu'il n'y a pas de clous ou de corps étrangers dans la pièce Les clous ou corps étrangers risquent de faire rebondir l'embout. Ne démarrez jamais l'outil si l'embout est en contact dans la pièce. Laissez l'embout atteindre son plein régime avant de toucher la pièce. Le bord tranchant de l'outil risque de happer la pièce, provoquant une perte de contrôle de l'embout. Évitez de laisser les meules rebondir ou s'accrocher, surtout quand vous travaillez sur des coins, des arêtes vives, etc. Ceci peut causer une perte de contrôle et des rebonds. Le sens de l'avance avec l'embout dans le matériau quand on sculpte, toupille ou coupe est très important. Faites toujours avancer l'embout dans le matériau dans le même sens que celui du bord tranchant qui sort du matériau (ce qui est aussi le sens ou les copeaux sont éjectés). Si on fait avancer l'outil dans le mauvais sens, l'arête tranchante de l'embout a tendance à avaler et à sortir de la pièce, ce qui tend à tirer l'outil dans le sens de l'avance. Si la pièce ou l'embout coince ou s'enlise, arrêtez l'outil avec l'interrupteur. Attendez que toutes les pièces mobiles soient arrêtées, puis débranchez l'outil. Essayez alors de libérer la pièce coincée. Si on laisse l'in- terrupteur sur la position Marche (ON), l'outil risque de redé- marrer de manière inattendue et de causer des blessures corporelles graves. Ne laissez pas un outil fonctionner sans surveillance. Arrêtez-le. Pour votre sécurité, attendez que l'outil s'arrête complètement avant de le poser. Ne meulez ni ne poncez pas à proximité de matériaux inflammables. Les étincelles causées par la meule risquent de mettre le feu. Ne touchez ni l'embout ni la douille après usage. Après usage l'embout et la douille sont trop chauds pour qu'on puisse les toucher à main nue. Si vous utilisez votre outil fréquemment, vous vous y habituerez. Ne laissez pas ces habitudes devenir banales. Souvenez-vous toujours qu'une fraction de sec- onde d'inattention suffit à infliger des blessures graves. Ne modifiez pas votre outil, n'en faites pas un usage abusif. Tout changement ou modification est considéré comme un usage abusif et risque de causer des blessures corporelles graves. Quand on utilise des scies à métaux, des meules à tronçonner, des embouts en acier rapide ou au carbure de tungstène, il faut toujours brider fermement la pièce. N'essayez jamais de tenir la pièce d'une main quand vous utilisez un des ces accessoires. C'est parce que ces types de meule ont tendance à gripper si elles se trouvent légèrement en biais dans la gorge et risquent de causer des rebonds conduisant à une perte de contrôle et des blessures graves. Il faut utiliser votre deuxième main pour stabiliser et guider la main qui tient l'outil. Quand une meule à tronçon- ner grippe, en général elle casse. Quand une scie à métaux ou un embout en acier rapide ou au carbure de tungstène grippe, il risque d'être éjecté de la gorge et vous risquez de perdre le contrôle de votre outil.28 Consignes de Sécurité Supplémentaires Utilisation de l'outil

NE FORCEZ PAS SUR L'OUTIL

Il fonctionne mieux et il est plus sûre à la vitesse pour laque- lle il a été conçu.

UTILISEZ L'OUTIL QUI CONVIENT

Ne forcez pas un petit outil ou un petit accessoire à faire le travail d'un gros outil. N'utilisez pas un outil dans un but non prévu - par exemple, n'utilisez pas une scie circulaire pour scier des branches d'arbre ou des bûches.

Utilisez des brides ou un étau pour tenir la pièce quand c'est possible. C'est moins dangereux que d'utiliser la main et cela vous permet d'avoir les deux mains libres pour utiliser l'outil. NE LAISSEZ JAMAIS L'OUTIL EN MARCHE SANS SURVEIL- LANCE Arrêtez l'outil. Ne partez pas avant que l'outil ne soit à l'arrêt complet. Entretien de l'outil NE MODIFIEZ PAS L'OUTIL. N'EN FAITES PAS UN USAGE ABUSIF Ces outils sont construits avec précision. Tout changement ou modification non spécifié est considéré comme un abus et risque de présenter un danger.

ÉVITEZ LES ENVIRONNEMENTS GAZEUX

N'utilisez pas d'outils électriques en atmosphères gazeuses ou explosives. Les moteurs de ces outils produisent nor- malement des étincelles, ce qui peut présenter un danger.

ENTRETENEZ LES OUTILS SOIGNEUSEMENT

Maintenez les outils affûtés et propres pour améliorer leur performance et leur sécurité. Suivez les instructions pour la lubrification et le changement d'accessoires, inspectez péri

odiquement le cordon de l'outil et, s'il est abîmé, faites-le réparer par un établissement de service agréé. Inspectez périodiquement les rallonges et remplacez-les si elles sont abîmées. Gardez toutes les poignées sèches, propres et exemptes d'huile ou de graisse. Avant de raccorder l'outil à une source d'alimentation (prise, fiche femelle, etc.) assurez-vous que la tension fournie est la même que celle indiquée sur la plaque signalétique de l'outil. Si la tension de la source d'alimentation est plus élevée que celle spécifiée pour l'outil, il y a risque de blessure grave pour l'utilisateur et de dégâts sur l'outil. En cas de doute, NE BRANCHEZ PAS L'OUTIL. L'utilisation d'une source d'ali- mentation dont la tension est inférieure à celle spécifiée sur la plaque signalétique nuit au moteur. Pour votre propre sécurité, n'utilisez pas votre poste à chantourner avant de l'avoir com- plètement assemblé et installé selon ces instructions … et avant d'avoir lu et compris ce qui suit :

1. Consignes Générales de Sécurité ..................................4

2. Caractéristiques du Moteur et

Spécifications Électriques ............................................31

3. Apprenez à Connaître Votre scie à Chantourner..33-34

4. Utilisation ....................................................................38-41

5. Entretien de votre Scie à Chantourner ..................45-46

STABILITÉ DE LA SCIE

Votre poste à chantourner doit être boulonné fermement sur un pied ou sur un établi. De plus, s'il apparaît que le poste à chantourner à tendance à basculer ou à se déplacer pendant certaines opérations, telles que la découpe de longue pièces lourdes, vous devez boulonner le pied de votre poste à chan- tourner ou votre établi dans le sol.29 Consignes de Sécurité Supplémentaires POSITIONNEMENT Ce poste à chantourner est prévu pour être utilisé exclusive- ment à l'intérieur. PROTECTION: yeux, mains, visage, oreilles et corps.

• Nouer les cheveux longs derrière la tête

• Retrousser les manches longues au-dessus des coudes.

Si une pièce quelconque de votre scie manque, fonc- tionne mal, est abîmée ou cassée … comme par exemple, l'interrupteur du moteur ou autre appareil de commande, un dispositif de sécurité ou le cordon d'alimentation … cessez immédiatement d'utiliser la scie jusqu'à ce que la pièce en question ait été correctement réparée ou rem- placée. b. Ne sciez pas de pièce trop petite pour être tenue à la main. CONSEIL: Quand vous coupez un tout petit morceau, il faut toujours le fixer sur une chute de contre- plaqué avec du ruban adhésif à double face. Ainsi, la pièce est supportée et vos doigts n'ont pas à s'approcher de la lame. c. Ne démarrez jamais votre poste à chantourner avant d'avoir débarrassé la table de tout objet ( outils, chutes de bois, etc.) à l'exception de la pièce et des dispositifs d'a- vance et de support que vous allez utiliser pour effectuer l'opération prévue. d. Évitez de placer vos mains de manière peu commode. Si vous glissez brusquement, votre main risque de toucher la lame.

• Il faut TOUJOURS régler le dispositif de maintien juste au- dessus de la pièce afin de protéger l'utilisateur, de min- imiser le risque de casser la lame et de supporter la lame au mieux.

• Il faut toujours régler la tension de la lame correctement.

• Le poste à chantourner doit scier en descendant. Il faut toujours s'assurer que les dents de la lame sont dirigées vers la table.

• Quand vous sciez une grande pièce, assurez-vous qu'elle est supportée à la même hauteur que la table.

• Appuyez la pièce fermement contre la table.

• Ne poussez pas le matériau trop vite quand vous sciez. Poussez-le juste assez vite pour permettre à la lame de scier. Éloignez vos doigts de la lame.

• Soyez prudents quand vous sciez des pièces de section irrégulière. Elles risquent de pincer la lame avant la fin du sciage. Les moulures par exemple doivent être posées à plat sur la table. Il ne faut pas les laisser basculer pendant le sciage.

• Soyez prudents quand vous sciez des pièces rondes telles que des goujons, des tiges ou du tube. Elles ont tendance à rouler pendant le sciage et la lame risque de mordre pro- fondément dans la pièce. e. Ne laissez jamais le poste à chantourner fonctionner sans surveillance. Arrêtez-le. Assurez-vous que le poste à chantourner est à l'arrêt complet puis débranchez la prise de la source d'alimentation avant de quitter le lieu de tra- vail. f. Il ne faut pas effectuer de traçages, d'assemblages ou de préparations sur la table quand l'outil coupant est en marche. g. Arrêtez la scie et débranchez la prise de la source d'ali- mentation avant de monter ou de démonter tout acces- soire. h. Il faut fermer la trappe d'accès avant d'utiliser la machine.

i. Il faut mettre le levier de tension à déblocage rapide en

position basse avant d'utiliser la scie. AVERTISSEMENT !30 Consignes de Sécurité Supplémentaires

TILISATION DE LA SCIE À CHANTOURNER. Si vous utilisez votre outil fréquem- ment, vous vous y habituerez. Ne lais- sez pas ces habitudes devenir banales. Souvenez-vous tou- jours qu'une fraction de seconde d'inattention suffit à infliger des blessures graves. Quand on utilise un outil élec- trique, il y a toujours un risque que des corps étrangers soient pro- jetés dans les yeux, ce qui peut les endommager gravement. Portez toujours des lunettes de sécurité qui sont conformes à la norme ANSI Z87.1 avant de commencer à utiliser un outil électrique. Le ponçage, le sciage, le meulage ou le perçage à la machine ainsi que d'autres activités du bâtiment produisent certaines pous- sières qui contiennent des produits chimiques, lesquels peu

vent causer des cancers, des déformations congénitales ou d'autres troubles reproductifs. Ces produits chimiques sont par exemple:

• Le plomb provenant des peintures à base de plomb,

• les cristaux de silice provenant des briques, du ciment et d'autres produits de maçonnerie et

• L'arsenic et le chrome provenant des bois traités chim- iquement. Votre risque dû à ces expositions varie selon la fréquence de ces types de travaux. Pour réduire votre exposition à ces produits chimiques, travaillez dans un lieu bien ventilé et utilisez des équipements de sécurité homologués tels que des masques à poussière conçus spécialement pour filtrer les particules microscopiques. VEUILLEZ NOTER ET SUIVRE LES MISES EN GARDES ET CONSIGNES DE SÉCURITÉ QUI APPARAISSENT SUR L'ÉTIQUETTE SITUÉE SUR LE CARTER DE LA SCIE À CHANTOURNER: AVERTISSEMENT

• AVERTISSEMENT !31 Caractéristiques Techniques Caractéristiques Générales Tension Nominale p. 120
• V, 60 Hz Intensité Nominale p. 1
• ,6 A Régime à vide p. 500
• à 1700 tr/min (SPM) Profondeur du col de Cygne p. 18
• po Lame p. 5
• po, bouts lisses ou à Goujon Course de la Lame p. 3
• /4 po Capacité de Sciage fl po à 0° ; 1 po à 45° Caractéristiques du Moteur En cas de défaillance ou de panne, la mise à la terre fournit un parcours de moindre résistance au courant pour réduire le risque de chocs électriques. Cette scie à chantourner est conçue pour fonctionner avec un moteur à vitesse variable. Son câblage est conçu pour un courant alternatif de 110 -120 volts, 60 Hz. Avant de brancher le cordon électrique sur une prise de courant, assurez vous que l'interrupteur est en position d'arrêt, et que le courant électrique a les mêmes caractéristiques que celles apparaissant sur la plaque signalétique de la scie à chantourner. Alimentation Électrique Cette machine doit être reliée à la terre lorsqu’elle est en marche afin de protéger l’utilisateur contre les risques de choc électrique. Brancher le cordon d’alimentation dans une prise de 110-120 volts correctement mise à la terre et protégée par un fusible ou coupe-circuit à retard à double élément de 15 ampères. Toutes les prises de courant ne sont pas correctement reliées à la terre. Si vous n’êtes pas certain que la prise que vous voulez utiliser (voir illustration ci-dessous) soit correctement mise à la terre, faites-la vérifier par un électricien. Pour éviter les chocs électriques, ne pas toucher les broches métalliques de la fiche lorsque vous l’introduisez dans la prise de courant ou que vous l’en retirez. Si cet outil électrique n’est pas correctement mis à la terre, l’utilisateur risque d’être électrocuté ou de subir un grave choc électrique, tout particulièrement si l’outil est installé à proximité de tuyauteries ou d’autres objets métalliques. Sous l’effet d’un choc électrique éventuel, vos mains pourraient entrer en contact avec l’outil de coupe. Si le cordon d’alimentation est usé, entaillé ou endommagé de quelque façon que ce soit, faites-le remplacer immédiatement afin d’eliminer les dangers d’électrocution et d’incendie. DANGER p. 1

Figure 1. Prise Murale avec Terre Votre appareil est conçu pour fonctionner à une tension de 120 volts ; il est doté d’une fiche d’aspect similaire à celle présentée dansl’illustration ci-dessous. Cet outil électrique est doté d’un cordon à trois conducteurs et d’une fiche de type terre. Cette fiche ne peut être branchée que dans une prise de courant à trois conducteurs avec mise à la terre du type présen- té dans l’illustration. Elle doit être mise à la terre selon les règle- ments et décrets de votre localité. Si la prise que vous voulez utiliser est du type à deux broches, NE RETIREZ PAS LA BROCHE DE MISE À LA TERRE DE LA FICHE ET NE LA MODIFIEZ EN AUCUNE FAÇON. Faites appel à un électricienqualifié pour remplacer la prise à DEUX broches avec une prise à TROIS broches correctement reliée à la terre. Un mauvais raccordement du conducteur de mise à la terre del'équipement peut produire un risque de chocs électriques. Si la réparation ou le remplacement du cordon électrique ou de la fiche s'avère nécessaire, ne branchez pas le conducteur de mise à la terre de l'équipement sur une prise sous tension. Vérifiez avec un électricien autorisé ou le personnel de service après-vente si vous ne comprenez pas parfaitement les instruc- tions de mise à la terre, ou si vous ne savez pas si la scie est bien mise à la terre. L’utilisation d’une rallonge entraîne une légère perte de puis

sance. Pour minimiser cette dernière tout en évitant que le moteur ne surchauffe ou ne grille, servez-vous du tableau ci- dessous pour déterminer le calibre minimum (A.W.G.) du câble de rallonge. N’utilisez que des rallonges à trois conducteurs munies de fiches de type terre à trois broches et des prises de courant à trois broches adaptées à la fiche de l’outil. Assurez- vous que votre rallonge est en bon état. Longueur du câble de rallonge Calibre (A.W.G.) 0-25 pieds

26-50 pieds 16 51-100 pieds 1632 Déballage et Vérification du Contenu Pour éviter des blessures dues à un démarrage inattendu ou à un chocélectrique, il faut toujours débrancher la fiche de la prisemurale quand vous ne vous servez pas de l'outil.Le poste à chantourner modèle 1800 est livré complet dansun seul carton.Séparez toutes les pièces en vrac du matériau d'emballageet contrôlez-les individuellement en vous reportant à la listedes pièces pour vous assurer qu'aucune ne manque avant de jeter le matériau d'emballage.S'il manque des pièces, ne tentezpas d'utiliser votre scie à chantourner,de brancher le cordon ou de mettre l'interrupteur en positionmarche avant d'avoir obtenu et correctement installé les pièces manquantes. AVERTISSEMENT

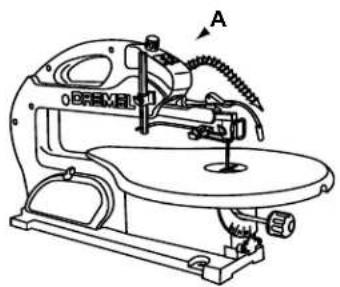

• Liste des PiècesArticle Description QtéA Poste à Chantourner de 18 po p. 1
• B Mode d'emploi p. 1
• C Sac de Pièces (contenant) p. 1
• D Table Latérale Avec Guide d'onglet p. 1
• E Vis à tête Phillips p. 2
• F Boutons à ailettes p. 2
• G Capot Rabattant p. 1
• Clé Allen (2 mm, 2,5 mm, et 4 mm) p. 1
• Vis d'entraînement pour l'arbre Flexible (en accessoire) p. 1
• Adaptateur pour ajouts futurs p. 1
• Séparateurs p. 2
• Joints toriques p. 2
• Écrou d’entraînement p. 1
• Lames Pour enlever la couche de protection de la surface de la table,imbibez un chiffon doux de kérosène ou de WD-40 et essuyezla table. N'utilisez pas d'acétone, d'essence ou de diluant àvernis.Après avoir enlevé la couche de protection, on peut, si on ledésire, appliquer une couche de cire en pâte sur la table pourpermettre à la pièce de glisser plus facilement et empêcher lacorrosion. Essuyez la table à fond avec un chiffon doux etpropre. p. 12

REMARQUE: Les pièces nécessaires au montage de ceposte à chantourner sur un établi ou un pied NE sont PASfournies. Voir ASSEMBLAGE - MONTAGE DU POSTE ÀCHANTOURNER, page 32 pour la taille des éléments de fix-ation recommandés.IMPORTANT! Si vous avez besoin d'assistance en ce quiconcerne ces instructions, veuillez contacter le service tech-nique Dremel au: 1-800-437-3635

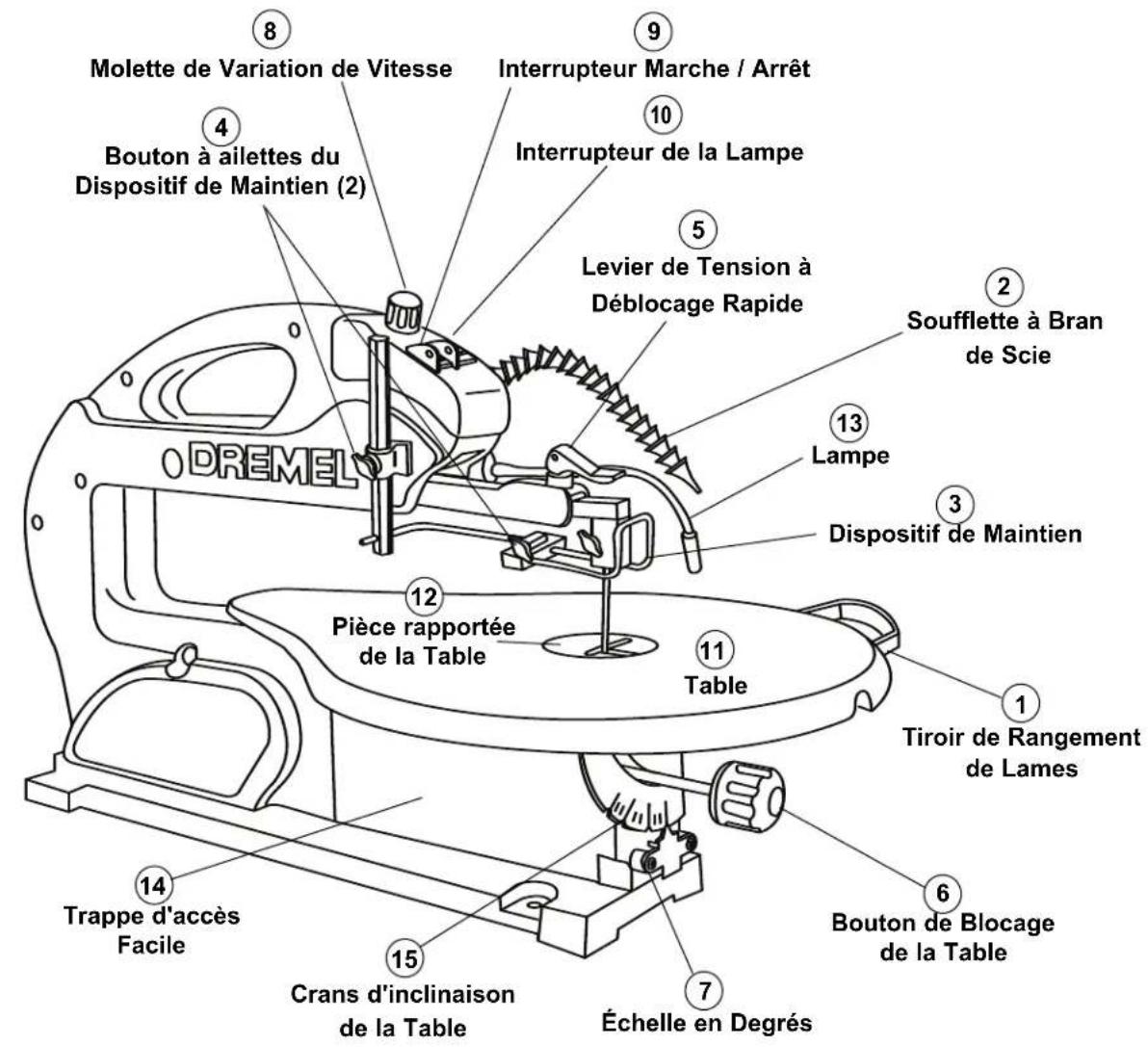

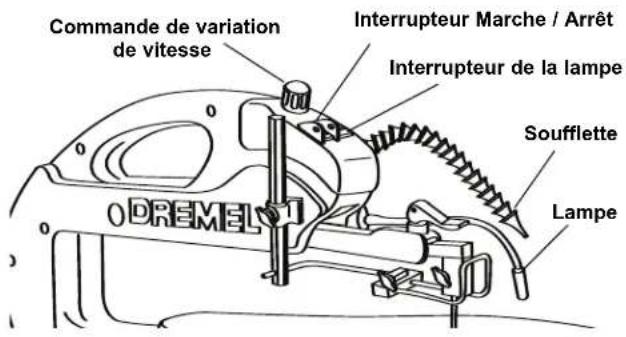

Apprenez à Connaître Votre Scie à Chantourner Figure 3. Composants de la Scie à Chantourner

Soufflette à Bran de Scie

Bouton à ailettes du Dispositif de Maintien (2)

Bouton de Blocage de la Table

Molette de Variation de Vitesse

Interrupteur Marche / Arrêt

Interrupteur de la Lampe

Trappe d'accès Facile

Crans d'inclinaison de la Table

Table Latérale et Ponceuse à Disque

Échelle de la table Latérale

Levier de Tension à Déblocage Rapide

Dispositif de Maintien

Raccord d'aspiration

Support d'arbre Flexible

Pièce rapportée de la Table34 Apprenez à Connaître Votre Scie à Chantourner Ce poste à chantourner polyvalent est parfait pour fabriquer des jouets, des puzzles, des jeux, des découpages et des bijoux. Grâce à sa grande capacité de coupe, c'est un outil de bricolage pratique. Il est capable de scier du bois jusqu'à 1 3/4 po d'épaisseur aussi bien que du plastique et des métaux non ferreux.

1. TIROIR DE RANGEMENT DE LAME

Votre poste à chantourner est muni d'un tiroir de rangement de lame situé sous le côté droit de la table de sciage (quand on fait face à la table). La zone de rangement de la lame est pratique pour ranger les lames à bout à goujons ainsi que les lames à bouts lisses.

2. SOUFFLETTE À BRAN DE SCIE

Permet dégager la pièce pour améliorer la visibilité. Pour obtenir de meilleurs résultats, il faut toujours diriger le jet d'air du tube de soufflage vers la lame et la pièce. Pour le régler, il suffit de le plier pour le mettre dans la position souhaitée.

3. DISPOSITIF DE MAINTIEN

Il faut toujours abaisser le dispositif de maintien de manière à ce qu'il repose juste sur le dessus de la pièce pour empêch- er celle-ci de se soulever sans toutefois augmenter la résis- tance de la pièce au déplacement.

4. BOUTONS À AILETTES DU DISPOSITIF DE MAINTIEN

Vous permet de régler la hauteur et l'inclinaison du dispositif de maintien et de le bloquer à la position désirée.

5. LEVIER DE TENSION À DÉBLOCAGE RAPIDE

Vous permet de rapidement détendre la lame ou de la tendre à la tension correcte grâce à un mouvement de levier.

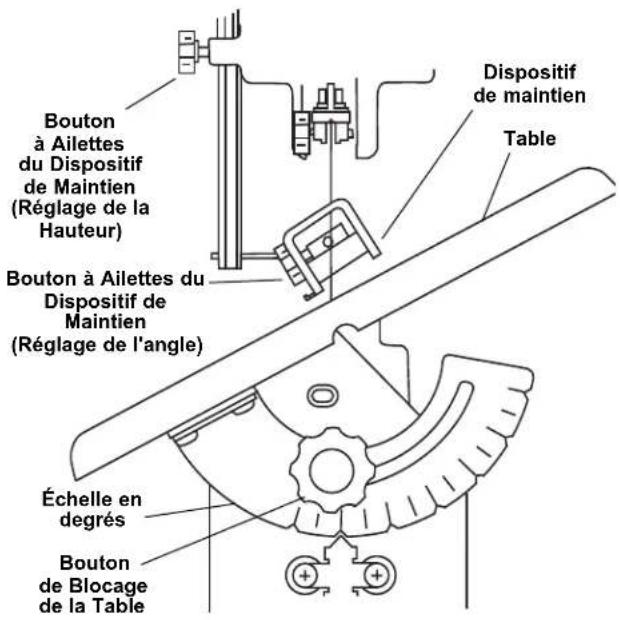

6. BOUTON DE BLOCAGE DE LA TABLE

Vous permet d'incliner la table et de la bloquer à l'angle désiré jusqu'à 45° à gauche et 5° à droite.

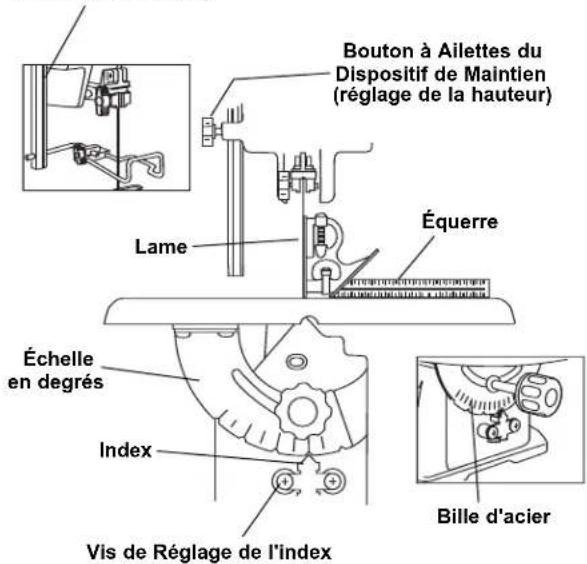

7. ÉCHELLE EN DEGRÉS

Indique l'inclinaison de la table en degrés.

8. MOLETTE DE VARIATION DE VITESSE

Votre poste à chantourner est muni d'un bouton de variation de vitesse qui lui donne une plus grande souplesse d'emploi.

9. INTERRUPTEUR MARCHE / ARRÊT

Il est muni de trous à proximité de l'interrupteur pour un cade- nas (non fourni). CE SYSTÈME EST PRÉVU POUR EMPÊCHER TOUTE UTILISATION NON AUTORISÉE ET

POTENTIELLEMENT DANGEREUSE PAR DES ENFANTS

OU DES TIERS. Pour démarrer la scie, poussez sur l'inter- rupteur pour le mettre sur la position "Marche " (ON [I]) ; pour l'arrêter, poussez sur l'interrupteur pour le mettre sur la posi- tion "Arrêt " (OFF [0]).

10. INTERRUPTEUR DE LA LAMPE

Pour allumer la lampe, poussez sur l'interrupteur de la lampe pour le mettre sur la position "Marche " (ON [I]) ; pour l'étein- dre, poussez sur l'interrupteur de la lampe pour le mettre sur la position "Arrêt " (OFF [0]).

Surface de travail qui sert à supporter la pièce.

12. PIÈCE RAPPORTÉE DE LA TABLE

On peut enlever la pièce rapportée pour faciliter le change- ment de lame. Il faut toujours que la pièce rapportée soit en place et affleurant la table pendant le sciage.

Éclaire la pièce à découper.

14. TRAPPE D'ACCÈS FACILE

Permet d'accéder facilement au porte-lame inférieur quand on change de lame.

15. CRANS D'INCLINAISON DE LA TABLE

Arrêtent la table automatiquement sur les positions 0°, 15°, 30° et 45° à gauche et 5° à droite.

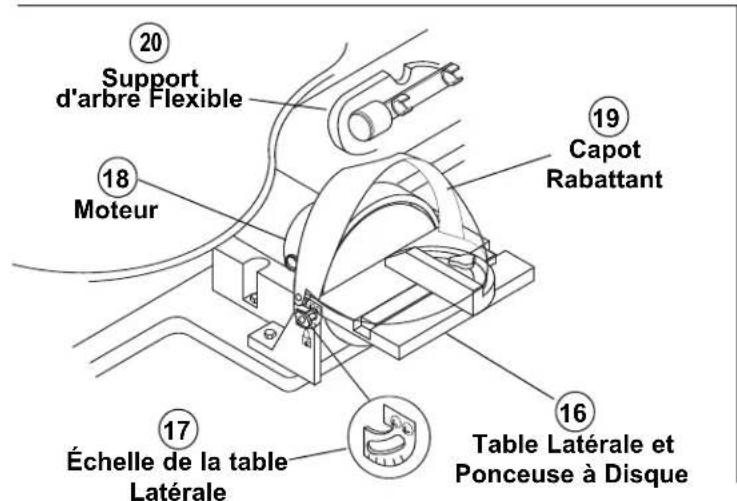

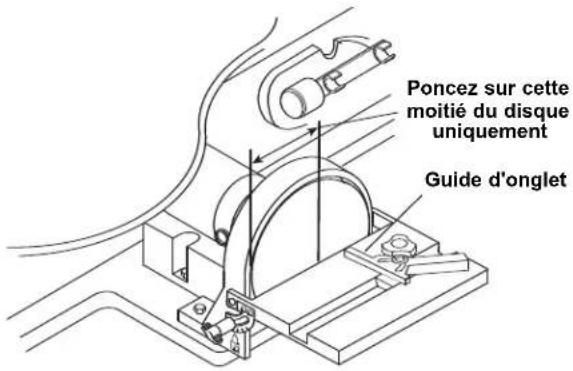

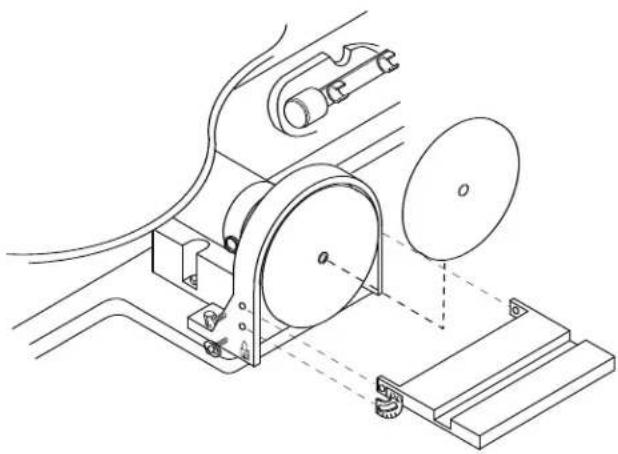

16. TABLE LATÉRALE ET PONCEUSE À DISQUE

Permet des positions multiples pour poncer la pièce.

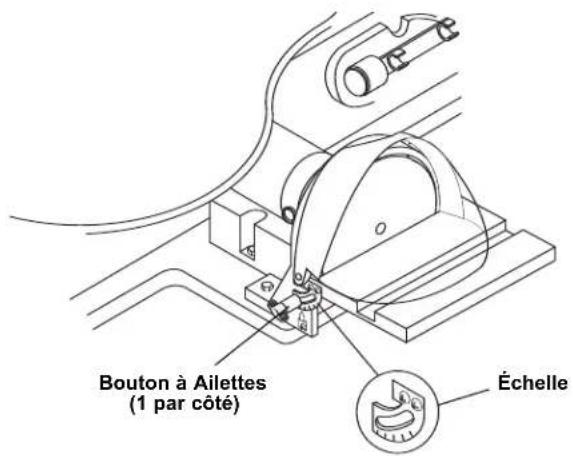

17. ÉCHELLE D'INCLINAISON DE LA TABLE LATÉRALE

Indique les réglages aux positions 0° , 15°, 30° et 45°

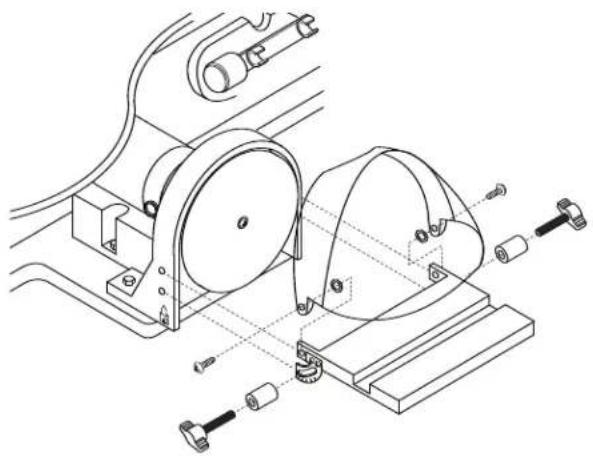

Entraîne la ponceuse à disque et l'outil à arbre flexible en option.

Protège la ponceuse à disque quand on utilise la scie.

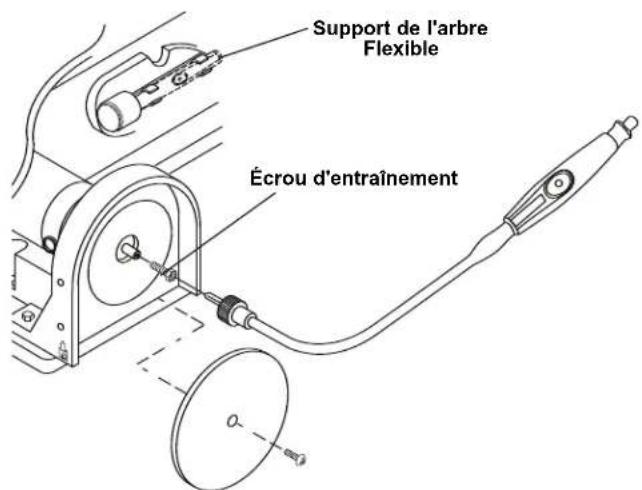

20. SUPPORT D'ARBRE FLEXIBLE

Protège l'arbre flexible quand on utilise la scie (s'il est monté). Il faut déconnecter l'arbre flexible avant de scier.

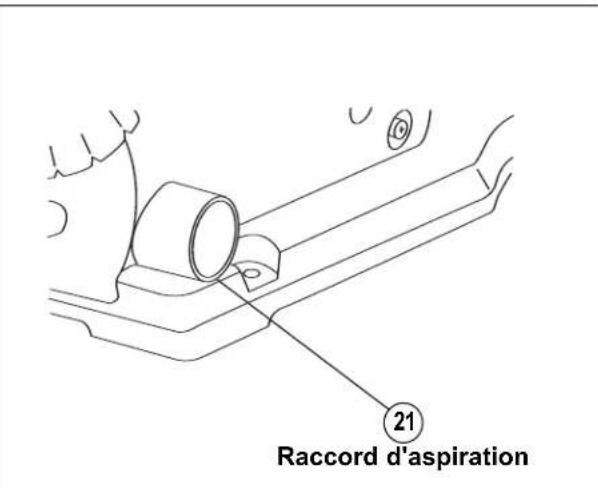

21. RACCORD D'ASPIRATION

Votre poste à chantourner est muni d'un raccord d'aspiration. Ce système vous permet de raccorder un tuyau d'aspiration quelconque de 1-1/4 po sur le trou fourni, ce qui est pratique pour évacuer le bran de scie.35 Glossaire des Termes VOIE La largeur du trait de scie.BORD AVANTThe edge of the workpiece which is pushed into the bladefirst.TRAJECTOIRE DE LA LAMELa partie de la pièce qui est directement en face de la lameet se déplace vers son tranchant.VOIE DE LA LAMEDistance entre le bord de la dent pliée vers l'extérieur et lecôté de la lame.BORD ARRIÈRELe bord de la pièce par où on termine le sciage.PIÈCEL'article sur lequel on effectue l'opération de sciage. AAsssseemmbbllaaggee Installation de la Table et du Capot de Ponçage Reportez-vous à la figure 4.Assemblez la table latérale et le capot à l’aide des deux bou-tons à ailettes, des grands séparateurs, des vis à tête plateet des joints toriques. Placez les séparateurs sur les boutonsà ailettes, puis faites passer ces derniers à travers leséchelles mobiles sur les côtés de la table et vissez-les dansles orifices sur le dessous de la base. Faites ensuite passerles vis à tête plate à travers le capot en plastique transparent,puis à travers les joints toriques et vissez-les à l’intérieur desorifices supérieurs sur la table et la base. Ajustez la table àl’angle qui vous convient et serrez les boutons à ailettes. Installation de l'arbre Flexible (Accessoire en Option, Modèle 225) L'arbre flexible en option s'utilise principalement pour percerdes avant-trous avant de faire des découpes internes (voirUTILISATION) ou pour poncer. Reportez-vous également àla notice fournie avec l'arbre flexible.Reportez-vous à la Figure 5.1. Enlevez les deux vis de montage à tête Phillips et lesdeux boutons à ailettes qui fixent la table latérale aucapot.2. Enlevez la vis à tête Phillips qui fixe le disque au moteuret enlevez le disque. Insérez la vis d'entraînement (fournie avec la scie àchantourner) à l'extrémité de l'arbre du moteur et serrez-la fermement.4. Enfilez le câble carré par le trou carré de la vis d'en-traînement et poussez-le à fond dans l'arbre du moteur. Fixez l'arbre flexible sur l'arbre du moteur et serrez fer mement.6. Il faut déconnecter l'arbre flexible de l'arbre du moteuravant de scier.Il faut ranger l'arbre flexible dans sonsupport quand il est connecté maisqu'on ne s'en sert pas.N’enclenchez pas le mécanisme deblocage de l’arbre sur la pièce à mainquand le moteur est en marche.Figure 4. Installation de la Table LatéraleFigure 5. Installation de l'arbre flexible (Accessoire en Option)Écrou d'entraînementSupport de l'arbreFlexible AVERTISSEMENT

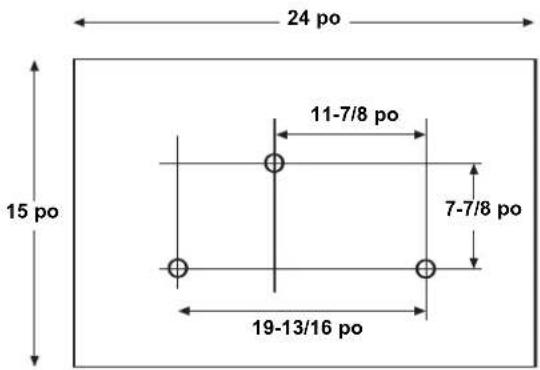

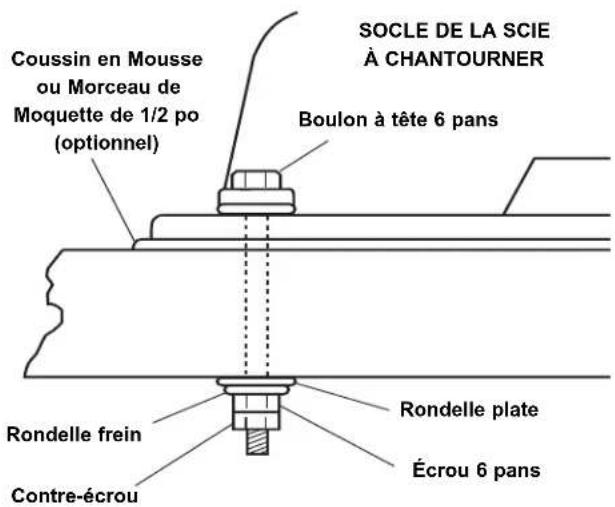

AVERTISSEMENT !36 Assemblage Montage du Poste à Chantourner sur un Établi Il faut fixer fermement le poste à chantourner sur une surface de support ferme telle qu'un pied ou un établi en se servant des trois trous de montage. REMARQUE: quand on monte cette scie sur un établi, il est préférable d'utiliser un établi en bois massif plutôt qu' un établi en contreplaqué car dans ce cas le bruit et les vibra- tions sont plus prononcés. Pour réduire le bruit et les vibrations, nous vous conseillons de placer un coussin en mousse molle entre votre poste à chantourner et l'établi (non compris). Quantité Description 1 Coussin en mousse molle, thibaude par exemple, 24 po x 12 po x 1/2 po Quand on monte le poste à chantourner sur un établi, il faut percer des trous dans la mousse ou le morceau de moquette et dans la surface de montage de l'établi en suivant les dimensions indiquées à la figure 6. Chacun des trois trous de montage doit être boulonné ferme- ment en utilisant des boulons 6 pans, des rondelles plates, des rondelles-frein et des écrous d'au moins 1/4 po (non compris). Nous recommandons ce qui suit : Quantité Description 4 Boulons à tête 6 pans, 1/4 - 20 x 1/4 - 20 x longueur Requise 4 Rondelles plates, dia. int. 9/32 po 4 Rondelles frein, dia. int. 9/32 po 8 Écrous 6 pans, 1/4 - 20 (Pièces non Comprises) Reportez-vous aux figures 6 et 7.

1. Choisissez l'emplacement du poste à chantourner et

2. Percez trois trous de 5/16 po dans l'établi.

3. Placez le poste à chantourner sur l'établi en mettant les

trous du socle en face des trous percés dans l'établi. Enfilez les trois boulons et fixez la scie à l'aide des ron- delles, des rondelles-frein et des écrous. REMARQUE: NE serrez PAS les boulons de montage trop fort. Si vous utilisez le coussin en mousse que nous vous conseillons, il convient de laisser un peu d'élasticité dans le coussin pour absorber le bruit et les vibrations. 11-7/8" 19-13/16"" 7-7/8" Figure 6. Gabarit pour Montage sur Établi Figure 7. Éléments de Fixation sur Table (non compris) 11-7/8 po7-7/8 po19-13/16 poSOCLE DE LA SCIE À CHANTOURNERBoulon à tête 6 pansRondelle plateÉcrou 6 pansContre-écrouRondelle freinCoussin en Mousseou Morceau deMoquette de 1/2 po(optionnel)37 Assemblage Montage du Poste à Chantourner sur un Contreplaqué Une autre méthode pour fixer votre poste à chantourner est de monter son socle sur un panneau de 18 po x 24 po. Nous vous conseillons d'utiliser du contreplaqué de qualité et d'au moins 3/4 de po d'épaisseur. Suivez les instructions de MONTAGE DU POSTE À CHANTOURNER SUR UN ÉTABLI en utilisant le panneau de 18 po x 24 po à la place de l'établi et en remplaçant les boulons par des vis à tête fraisée de 1/4 - 20 (Figure 7). Il faut monter les vis par le dessous du con- treplaqué et mettre des rondelles et des écrous sur le dessus. REMARQUE: Pour que l'ensemble soit stable, il faut fraiser les trous de manière à ce que les têtes des vis affleurent la surface inférieure du panneau utilisé pour le support. Bridez le panneau fermement sur un établi à l'aide d'au moins deux serre-joints. 24" 11-7/8" 19-13/16" 7-7/8" 15" Figure 8. Gabarit de Montage sur Contreplaqué 24 po7-7/8 po11-7/8 po15 po19-13/16 po38 Utilisation Utilisation Élémentaire de la Scie à Chantourner Suivez ces instructions pour vous servir de votre poste à chantourner afin d'obtenir de meilleurs résultats et de min- imiser le risque de blessure corporelle. Observez toujours les consignes de sécurité qui se trouvent ici ainsi qu'aux pages 24 à 30. Protection : Yeux, mains, visage, oreilles et corps Pour éviter d'être happé par la lame - NE PORTEZ PAS:

• Nouer les cheveux longs derrière la tête

• Retrousser les manches longues au-dessus des coudes

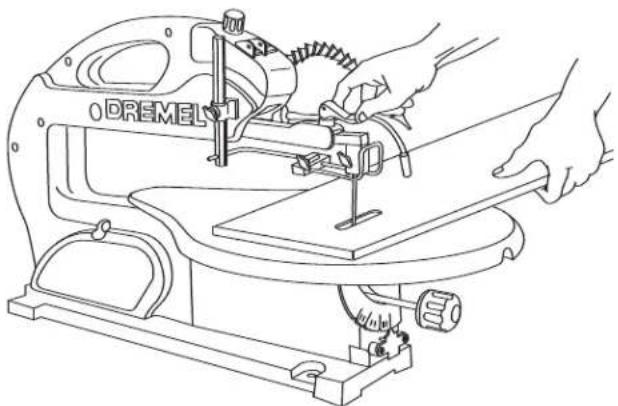

• La scie ne coupe pas le bois par elle-même. Vous lui per- mettez de scier en guidant le bois vers la lame en mouve- ment.

• Les dents de la lame NE coupent QU'en descendant.

• Il faut toujours abaisser le dispositif de maintien de manière à ce qu'il repose juste sur le dessus de la pièce.

• Il faut pousser la pièce vers la lame lentement car les dents de la lame sont très petites et elles ne coupent qu'en descendant. La lame fléchit vers l'arrière quand on pousse la pièce. Si on pousse trop fort, on risque de cass- er la lame. Laissez la lame effectuer son travail.

Il y a un temps d'apprentissage pour tous ceux qui veulent utiliser cette scie. Durant cette période, il faut s'attendre à casser des lames jusqu'à ce que vous ayez appris à vous servir de la scie et à retirer un plus grand avantage des lames.

• On obtient de meilleurs résultats quand on scie du bois de moins de 1 po d'épaisseur.

• Quand on scie du bois de plus d'1 po d'épaisseur, il faut avancer très lentement vers la lame, accroître sa tension et faire très attention de ni courber ni tordre la lame pen

dant le sciage afin de maximiser la durée de vie de la lame.

• Les dents des lames du poste à chantourner s'usent et il convient de remplacer les lames fréquemment pour obtenir les meilleurs résultats possibles. L'affûtage des lames du poste à chantourner dure en général entre 1/2 heure et 2 heures de sciage.

• Pour scier avec précision, préparez-vous à compenser la tendance qu'ont les lames de suivre le fil du bois pen

dant la coupe. Quand vous choisissez une lame pour votre scie à chantourner, considérez attentivement ce qui suit:

• Choisissez une lame qui permet d'avoir en permanence au moins 3 dents en contact avec la pièce.

• Les lames très fines et étroites s'utilisent pour découper du bois fin (1/4 po ou moins).

• Pour scier du bois plus épais, utilisez des lames plus larges avec moins de dents au pouce.

La plupart des paquets de lames indiquent la taille ou l'é- paisseur du bois pour laquelle la lame est prévue ainsi que le rayon minimum (courbe) qu'elles peuvent découper.

• Les lames larges ne peuvent pas couper des courbes aussi serrées que les lames fines.

• Cette scie utilise exclusivement des lames de 5 po de long du type à bouts à goujon ou à bouts lisses (voir ACCESSOIRES CONSEILLÉS à la page 48).

• Les lames s'usent plus vite (1) quand on scie du contre- plaqué, lequel est très abrasif, (2) quand on scie du bois dont l'épaisseur est supérieure à la course de 3/4 po de la lame, (3) quand on scie du bois dur ou (4) quand on appuie latéralement sur la lame lors du sciage. Lames Votre nouveau poste à chantourner accepte des lames de 5 po de long du type à bouts à goujon ou à bouts lisses (voir ACCESSOIRES CONSEILLÉS à la page 48). Ces lames peuvent être utilisées soit à 0° (tournées vers l'a- vant), soit à 90° (tournées vers la gauche).

1. Enlevez les boulons 6 pans des porte-lames supérieurs

2. Enlevez les porte-lames et pivotez-les de 90° de

manière à ce que la fentes de lame soient dirigées vers la gauche de la scie.

3. Remontez les boulons 6 pans et serrez-les fermement.

Pour éviter des blessures corporelles, il faut toujours débrancher la fiche de la source d'alimentation avant de changer de lame ou d'ef- fectuer des réglages. AVERTISSEMENT

AVERTISSEMENT !39 Utilisation Montage et Démontage de Lames à bouts à Goujon

1. Détendez la lame en soulevant le levier de tension

à blocage rapide et en le tournant dans le sens anti-horaire (Figure 11).

2. Ouvrez la trappe d'accès facile et desserrez les boutons

de serrage de la lame situés sur les porte-lames supérieurs et inférieurs. Enlevez la lame de ces porte- lames en la tirant vers l'avant et ensuite en la soulevant pour la faire passer par le trou d'accès de la table. Pour enlever la lame du porte-lame supérieur, il peut être utile d'exercer sur ce dernier une légère pression vers le bas. REMARQUE: Il peut être utile d'enlever la pièce rapportée de la table pour faciliter l'accès. Il faut la remettre en place avant d'utiliser la scie.

3. Observez attentivement les porte-lames et remarquez les

fentes pratiquées pour la lame ainsi que les saignées pra- tiquées pour les goujons. REMARQUE: Pour pouvoir scier et empêcher la lame de soulever la pièce de manière incontrôlable, il faut toujours diriger les dents des lames utilisées sur le poste à chan- tourner vers le bas quand on les installe, comme indiqué à la figure 11.

4. Pour monter la lame, passer une de ses extrémités par

le trou d'accès de la table et accrochez le goujon de la lame dans la saignée du porte-lame inférieur. Glissez le goujon supérieur de la lame dans la saignée du porte- lame supérieur. Il se peut qu'il vous faille pousser le porte-lame supérieur légèrement vers le bas afin de pouvoir monter la lame.

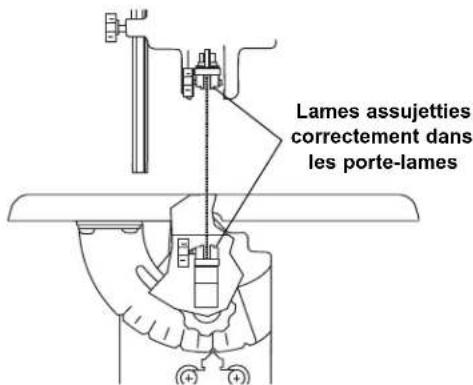

5. Vérifiez que les goujons sont correctement en place

dans les porte-lames.

6. Pour fixer la lame correctement, serrez fermement les

boutons à ailettes des porte-lames supérieur et inférieur.

7. Tendez la lame (voir TENSION DE LA LAME ci-

dessous). Montage et Démontage des Lames à Bouts Lisses

1. Détendez la lame en soulevant le levier de tension à

blocage rapide et en le tournant dans le sens anti- horaire (Figure 11).

2. Ouvrez la trappe d'accès facile et desserrez les boutons

de serrage de la lame situés sur les porte-lames supérieurs et inférieurs (Figure 9). Enlevez la lame de ces porte-lames en la tirant vers l'avant et ensuite en la soulevant pour la faire passer par le trou d'accès de la table. Pour enlever la lame du porte-lame supérieur, il peut être utile d'exercer sur ce dernier une légère pres- sion vers le bas. Boutons

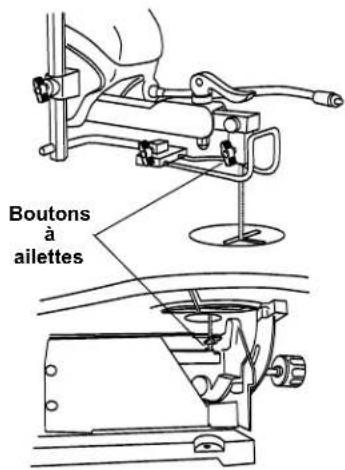

ailettes Figure 9. Changement de lame Figure 10. Montage des Lames Figure 11. Levier de Tension à Déblocage Rapide Lames assujetties correctement dans les porte-lames REMARQUE: Il peut être utile d'enlever la pièce rapportée de la table pour faciliter l'accès. Il faut la remettre en place avant d'utiliser la scie.

3. Pour monter la lame, passez une de ses extrémités par

le trou d'accès de la table et centrez-la dans la fente prévue à cet effet dans les porte-lames supérieur et inférieur (Figure 10).

Pour fixer la lame correctement, serrez fermement les boutons à ailettes des porte-lames supérieur et inférieur.

Tendez la lame (voir TENSION DE LA LAME ci- dessous).40 Réalisation de Découpes Internes (Lames à Bouts à Goujon et lames à Bouts Lisses)

METTRE L'INTERRUPTEUR EN POSITION ARRÊT (OFF [0]) ET DÉBRANCHER LA PRISE DE LA SOURCE D'ALI- MENTATION AVANT D'ENLEVER OU DE REMPLACER LA LAME. Un des avantages principaux de cette scie est de permettre d'effectuer des découpes internes complexes rapidement et facilement. Le mieux est d'utiliser le levier de tension à déblocage rapide. Il suffit de suivre ces étapes (Figure 12):

Percez un avant-trou de taille appropriée dans la pièce.

2. Débloquez le levier de tension à déblocage rapide.

3. Enlevez la lame du porte-lame supérieur comme

expliqué aux pages 38 ou 39. MONTAGE ET DÉMONTAGE DES LAMES. Utilisation Figure 12. Réalisation de découpes Internes AVERTISSEMENT

REMARQUE: Pour pouvoir scier et empêcher la lame de soulever la pièce de manière incontrôlable, il faut toujours diriger les dents des lames utilisées sur le poste à chan

tourner vers le bas quand on les installe, comme indiqué à la figure 9. Tension de la Lame Pour tendre la lame, placez le levier de tension à déblocage rapide en position basse. La lame se tend lorsqu'on abaisse le levier (Figure 11). ATTENTION: Pour abaisser le levier, appuyer modérément et régulièrement devrait suffire. S'il est nécessaire d'appuy- er fort, la lame est trop tendue. Détendez-la en tournant le levier de tension à déblocage rapide en sens anti-horaire de 1 ou 2 tours puis rabaissez le levier de tension. Si le levier de tension est en position basse et si la lame est détendue, vous pouvez la tendre en laissant le levier de tension abais- sé et en le tournant en sens horaire jusqu'à ce que vous sen- tiez que le mou a disparu. Tournez ensuite le levier de ten- sion d'UN tour complet en sens horaire. La tension ainsi obtenue devrait être correcte pour la plupart des types de sci- age et de lames. Si la tension de la lame est réglée correctement, vous devriez pouvoir soulever le levier de tension à déblocage rapide, enlever la lame, la remonter, abaisser le levier et retrouver la tension initiale. Pour allonger la durée de vie du levier de ten- sion, desserrez-le de un demi-tour avant de le soulever. REMARQUE: Il se peut qu'il soit nécessaire de re-régler le levier de tension quand on utilise des lames de type différent.

4. Enfilez la lame dans l'avant-trou par le dessous de la

pièce. Au besoin, enlevez la pièce rapportée de la table. Ceci permettra à la lame de s'incliner vers l'avant et d'augmenter ainsi l'espace disponible entre la pièce et le boîtier du bras supérieur. Remontez la lame sur le porte-lame supérieur. Remettez la pièce rapportée de la table en place.

5. Retendez la lame en abaissant le levier de tension.

6. Abaissez le dispositif de maintien de manière à ce qu'il

repose juste sur le dessus de la pièce et vous êtes prêt à commencer à scier.

7. Quand vous avez fini de découper à l'intérieur, il suffit d'en-

lever la lame du porte-lame supérieur comme décrit au pages 38 et 39 MONTAGE ET DÉMONTAGE DES LAMES, puis d'enlever la planche de la table.41 Figure 13. Réglage de la Table pour Sciage Horizontal ou en Biseau Bouton à Ailettes du Dispositif de Maintien (Réglage de la Hauteur) Bouton à Ailettes du Dispositif de Maintien (Réglage de l'angle) Dispositif de maintien Table Échelle en degrés Bouton de Blocage de la Table Réglage de la Table pour Scier à l'horizontal ou en Biseau

1. Desserrez le bouton de blocage de la table pour lui per-

mettre de s'incliner à gauche et d'être bloquée à n'im- porte quel angle entre 0° (position horizontale de coupe) et 45° pour scier en biseau (Figure 15). Votre outil est également muni de crans d'inclinaison qui s'encliquet- tent en place de manière audible tous les 15 degrés à gauche. On peut également incliner la table de 5° vers la droite.

2. La scie est munie d'une échelle en degrés située sous la

table. Elle est pratique comme référence pour régler la table à un angle de biseau approximatif . Si on a besoin d'une plus grande précision, il faut faire des coupes d'essai et régler la table en conséquence.

3. Desserrez le bouton à ailettes du dispositif de maintien

et abaissez-le à la main jusqu'à ce qu'il repose juste au- dessus de la surface de la pièce puis resserrez le bou- ton à ailettes du dispositif de maintien. Le dispositif de maintien doit toujours reposer juste au-dessus de la sur- face de la pièce pour empêcher celle-ci de se soulever de la table.

4. Quand on incline la table pour scier, il faut régler le dis-

positif de maintien de manière à ce qu'il soit parallèle à la table. Pour le régler, desserrez le bouton à ailettes, tournez le dispositif de maintien pour le mettre à l'angle correct puis resserrez le bouton à ailettes (Figure 13). Assurez-vous toujours que la lame ne touche pas l'un ou l'autre côté du dispositif de maintien, l'ouverture dans la table ou la pièce rapportée de la table. REMARQUE: Pour scier à des angles importants, il faut relever le dispositif de maintien et l'éloigner de la pièce car il interfère avec le sciage. Tenez la pièce contre la table. Utilisation42 Alignement de l'index de l'échelle en Degrés La table est réglée d'usine à 0°. S'il s'avérait nécessaire de la re-régler, veuillez suivre les instructions ci-dessous :

1. Desserrez le bouton de blocage de la table et déplacez

la table jusqu'à ce qu'elle se trouve à 90° par rapport à la lame.

2. Enlevez la lame, démontez l'ensemble du dispositif de

maintien, puis réinstallez la lame (voir MONTAGE ET DÉMONTAGE DES LAMES, pages 38 et 39). Placez une petite équerre sur la table et contre la lame comme indiqué à la Figure 14 pour contrôler que la table est à 90° par rapport à la lame. S'il n'est pas nécessaire de régler, remontez l'ensemble du dispositif de maintien. Au cas où un réglage s'avérerait nécessaire, desserrez, mais n'enlevez pas, les deux vis de fixation de l'index. Avec la bille d'acier au centre du cran à 0°, faites coulisser l'index à droite ou à gauche jusqu'à ce que la lame soit parallèle à l'équerre.

3. Serrez le bouton de blocage de la table et les deux vis

puis remontez le dispositif de maintien. Souvenez-vous que l'échelle en degrés, bien que pratique, n'est pas d'une grande précision. Faites des coupes d'essais sur une chute pour vérifier que le réglage de l'angle est correct. Montage et démontage des Disques Abrasifs Le disque livré avec la ponceuse est du type autocollant. Reportez-vous à la figure 15.

1. Enlevez les boutons à ailettes de réglage de la table de

ponçage ainsi que les vis à tête Phillips puis enlevez la table de ponçage.

Pour enlever le disque abrasif, ramenez le bord du disque vers l'arrière puis décollez-le de la plaque d'a- dossement.

3. Tournez le disque et continuez à le décoller jusqu'à ce

qu'il soit complètement enlevé.

4. Enlevez la feuille de protection du disque neuf. Centrez

soigneusement le disque sur la plaque d'adossement et appuyez sur le disque.

5. Remontez la table de ponçage à l'aide des vis à tête

Phillips et des boutons de blocage. Utilisation des Réglages Figure 14. Alignement de l'index de l'échelle en Degrés Figure 15. Montage et Démontage des Disques Abrasifs Bouton à Ailettes du Dispositif de Maintien (réglage de la hauteur) Bouton à Ailettes du Dispositif de Maintien (Réglage de l'angle) Lame Équerre Bille d'acier Vis de Réglage de l'index Index Échelle en degrés43 Utilisation des Réglages Interrupteur Marche /Arrêt Démarrez ou arrêtez l'outil à l'aide de l'interrupteur Marche (ON) [I] / Arrêt (OFF) [0], (Figure 16). Votre scie est munie d'un interrupteur de surcharge qui pro- tège le moteur en cas d'échauffement ou d'avarie. Si l'inter- rupteur se déclenche, le moteur s'arrête automatiquement. Dans ce cas, mettez l'interrupteur Marche /Arrêt en position Arrêt (OFF [0]). L'outil se réarme automatiquement. Mettez ensuite l'interrupteur Marche / Arrêt en position Marche (ON [I]). Réglage de la lampe Mettez l'interrupteur de la lampe sur la position Marche (ON [I]). Mettez la lampe dans la position désirée pour éclairer la pièce à découper (Figure 16). Réglage de la Soufflette Placez la soufflette là où il faut pour souffler le bran de scie de la pièce (Figure 16). Commande de Variation de Vitesse Tournez la molette pour régler la vitesse de la scie, de la pon- ceuse à disque et des autres accessoires en option (Figure 16). Réglage de la Table Latérale

1. Desserrez les boutons de blocage de la table latérale et

déplacez celle-ci pour la mettre à l'angle désiré. L'échelle se trouve sous le côté gauche du bouton de blocage (Figure 17).

2. Serrez les boutons à ailettes.

Figure 17. Réglage de l'angle de la Table Latérale Bouton à Ailettes (1 par côté) Échelle Figure 16. Réglage de la lampe ou de la Soufflette Interrupteur Marche / Arrêt Interrupteur de la lampe Soufflette Lampe Commande de variation de vitesse44 Utilisation des Réglages Figure 18. Contrôle de la Perpendicularité de la table Latérale Figure 19. Surface de Ponçage au Disque Sand on this halfof disc onlyMiter Gauge Poncez sur cette moitié du disque uniquement Guide d'onglet Mise à l'équerre de la Table Latérale Pour la plupart des projets, la table doit être à l'équerre par rapport au disque de ponçage. Contrôlez la perpendicularité avec une équerre combinée (Figure 18).

1. Placez une équerre sur la table avec l'autre branche

appuyée contre le disque de ponçage. Vérifiez que la table est à 90° par rapport au disque.

2. Si la table n'est pas à 90° par rapport au disque, desser-

rez les boutons à ailettes de réglage et mettez la table à la position désirée. Serrez les boutons de réglage et vérifiez à nouveau la perpendicularité. REMARQUE: On peut contrôler n'importe quel angle de cette manière en utilisant un rapporteur d'angle au lieu d'une équerre. Le ponçage s'effectue uniquement sur la moitié avant du disque comme indiqué à la figure 19 et avec la pièce posée sur la table. Si vous utilisez la partie arrière du disque, la poussière et les grains seront éjectés vers votre visage et la pièce risque de vous être arrachée des mains, causant ainsi une abrasion douloureuse de vos doigts. Le gabarit d'onglet (Figure 19) s'utilise pour faire la plupart des coupes en angle, comme par exemple les coins d'un cadre. N'utilisez le réglage de l'angle de la table que pour le dégrossis- sage. Pour faire des joints parfaits, ce qui est nécessaire quand on fait des cadres par exemple, il faut utiliser un rapporteur pour régler l'angle. Le réglage s'effectue en en desserrant les bou- tons à ailettes, en mettant le guide à l'angle désiré puis en resserrant les boutons à ailettes. AVERTISSEMENT !45 Entretien de Votre scie à Chantourner Figure 20. Inspection des Charbons du Moteur Généralités Pour votre propre sécurité, mettez l'in- terrupteur Marche / Arrêt en position Arrêt (OFF) et débranchez la fiche de la prise de la source d'alimentation avant d'entretenir ou de lubrifier votre scie à chantourner. Soufflez fréquemment la poussière qui s'accumule éventuellement dans le moteur. De temps en temps, appliquez une nouvelle couche de cire en pâte sur la table pour permettre à la pièce de glisser plus facilement et pour empêcher la corrosion. Certains agents de nettoyages et certains dissolvants abîment les pièces en plastique. Parmi ceux-ci se trouvent: l'essence, le tétrachlorure de car- bone, les dissolvants de nettoyage chlorés, l'ammoniaque ainsi que les détergents domestiques qui en contiennent. Évitez d'utiliser ces agents ainsi que d'autres types d'agents de nettoyage pour réduire le risque de causer des dégâts. Afin d'éviter les risques de choc élec- trique et d'incendie ; si le cordon d'ali- mentation est usé, coupé ou abîmé quelle qu'en soit la manière, faites-le remplacer immédiatement. Seules les réparateurs qui ont reçu une formation appropriée sont habilités à effectuer des réparations électriques ou mécaniques. Contactez le Centre de Service d'Usine Dremel le plus proche. Utilisez exclusivement des pièces de rechange Dremel. Toute autre pièce risque de présenter un danger. Charbons Les balais et le collecteur de votre outil ont été conçus pour fonctionner de manière fiable pendant de nombreuses heures. Pour maintenir un rendement élevé du moteur, nous vous conseillons d'inspecter les balais tous les deux à six mois. Il ne faut utiliser que des balais de remplacement Dremel d'origine conçus spécialement pour votre outil. Les balais doivent être inspectés fréquemment si vous utilisez vos outils continuellement. Si votre outil fonctionne sporadiquement, présente des pertes de puissance, émet des bruits inhabituels ou tourne à vitesse réduite, contrôlez les balais. Si vous continuez à utiliser l'outil dans cet état, vous causerez des dégâts irréversibles. Avec le cordon débranché, enlevez les capuchons des balais un à la fois avec un petit tournevis en tournant le capuchon en sens anti-horaire et contrôlez chaque balai (Figure 20). Si le balai mesure moins de 1/8 po de long et que la surface d'extrémité du balai qui est en contact avec le collecteur est rugueuse ou piquée, remplacez le balai. Contrôlez les deux balais. Normalement, les deux balais ne s'usent pas simul- tanément. Si un des balais est usé, remplacez les deux. Assurez-vous que les balais sont installés comme illustré. La surface courbe du balai doit correspondre à la courbure du collecteur. Après avoir remplacé les balais, il faut faire tourner l'outil à vide ; posez-le sur une surface propre et laissez-le tourner librement pendant 5 minutes avant de le mettre sous charge (de l'utiliser). Ceci permettra aux balais de s'assujettir cor- rectement et allongera leur durée de vie. Ceci allongera également la durée de vie totale de votre outil car la surface du collecteur s'usera ainsi moins vite. ATTENTION

AVERTISSEMENT !46 Entretien de Votre scie à Chantourner Lubrification

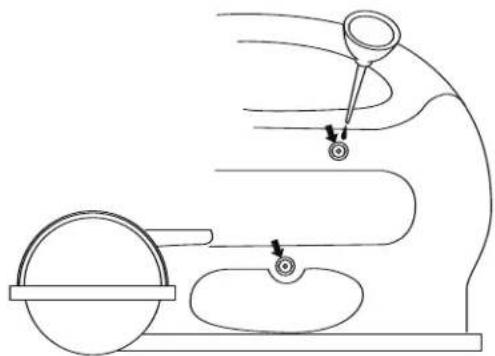

Lubrifiez les paliers des bras avec de l'huile après 10 heures de fonctionnement. Huilez à nouveau toutes les 50 heures d'utilisation ou dès que les paliers grincent. POUR LUBRIFIER

1. Enlevez le bouchon en caoutchouc pour exposer le

2. Projetez une quantité généreuse d'huile SAE20 autour

de l'extrémité de l'arbre et du palier en bronze.

3. Remettez le bouchon en caoutchouc.

4. Laissez l'huile pénétrer toute un nuit dans cette condi-

tion. Figure 21. Lubrification47 Dépannage Mettez l'interrupteur Marche / Arrêt en position Arrêt (Off [0]) et débranchez toujours la fiche de la prise murale avant le dépannage AVERTISSEMENT

4. Lame tordue dans le bois.

5. Nombre de dents au pouce

1. Matériau coincé sur le disque.

1. Cordon ou fiche défectueux.

2. Moteur défectueux.

3. Raccordement défectueux

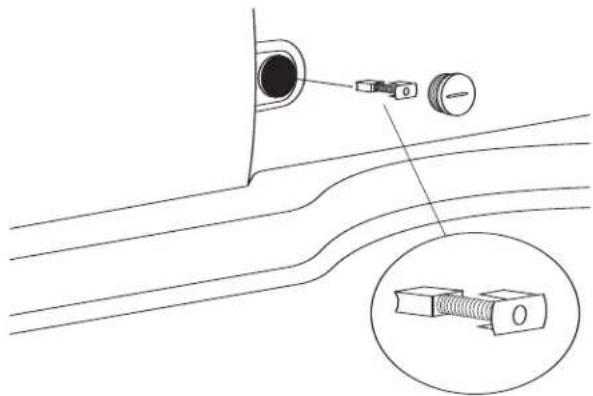

4. Les balais sont usés.

3. Table desserrée ou table

reposant contre le moteur. SOLUTION

1. Réglez la tension de la lame, voir MONTAGE ET

DÉMONTAGE DES LAMES, Pages 38 et 39. (Bouts à goujons) ou (bouts lisses).

2. Réduisez l'avance. Voir UTILISATION

ÉLÉMENTAIRE DE LA SCIE À CHANTOURNER, page 38.

3. Utilisez des lames étroites pour couper du bois fin,

des lames larges pour du bois épais.

4. Évitez d'appuyer contre le côté de la lame - évitez

de tendre trop fort les lames à bouts à goujons.

5. La lame doit avoir un minimum de 3 dents en contact

1. Arrêtez la scie et débranchez-la.

2. Enlevez le morceau qui coince

1. Remplacez les pièces défectueuses avant de recom-

mencer à utiliser la scie.

2. & 3. Consultez le service technique de Dremel.

Toute tentative de réparation de ce moteur risque de créer un DANGER à moins que la réparation ne soit effectuée par un technicien d'entretien qualifié.

4. Remplacez les deux balais.

2. Plus votre établi est lourd, moins il y aura de vibra-

tions. Un établi en contreplaqué n'est pas aussi bon qu'un surface en bois massif de la même dimension. Agissez avec bon sens quand vous choissiez une surface de montage.

3. Serrez le bouton à ailettes de la table.

PANNE Cassage de lames. Ponceuse à disque coincée. Le moteur ne tourne pas. Vibration REMARQUE: Dans une cer- taine mesure, les vibrations sont normales quand la scie fonctionne à cause de la rota- tion du moteur48 Accessoires Conseillés Utilisez uniquement des accessoires Dremel. Suivez les instructions qui accompagnent les accessoires. L'utilisation d'acces- soires incorrects risque de présenter un danger. PIED Loupe No de Cat. No de Cat.

Dremel offre des lames de 5 po à bouts à goujon ainsi qu'à bouts lisses.

LAMES DE SCIE À BOUTS À GOUJON

Les lames à bouts à goujon permettent de scier des courbes relativement serrées dans les bois durs ou tendres. No Dents au de Cat. Utilisation Conseillée Largeur Épaisseur pouce Vitesse 16412 Pour scier du bois entre 3/8 po et 2 po d'épaisseur 0,110 po x .0,018 po x 10 Toutes 16411 Pour scier du bois entre 3/16 po et 1 po d'épaisseur 0,110 po x .0,018 po x 15 Toutes 16413 Pour scier du bois de moins de 1/4 po d'épaisseur 0,070 po x .0,010 po x 18,5 Toutes BOUTS LISSES Les lames à bouts à goujon, bien qu'un peu plus faciles à installer et à démonter de la machine, ne produisent pas toujours la même maîtrise du sciage que les lames à bouts lisses. Ces lames à bouts lisses étroites permettent à l'utilisateur de scier des motifs plus détaillés et compliqués et de faire des coupes internes plus petites. No Dents au de Cat. Utilisation Conseillée Largeur Épaisseur pouce Vitesse 16453 Pour scier du bois dur out tendre entre 1/4 po 0,062 po x .0,020 po x 9,5 élevée et 2 po d'épaisseur 16446 Pour scier en courbe serrée sur des matériaux 0,038 po x .0,016 po x 12,5 élevée d'épaisseur supérieure ou égale à 1/8 po 16440 0,022 po x .0,010 po x 28 élevée SPIRALES Scient dans toutes les directions sans avoir à tourner la pièce. No Dents au de Cat. Utilisation Conseillée Voie pouce Vitesse 16463 Pour le bois, le plastique et les matériaux abrasifs 0,034 po - 0,036 po x 41

Pour scier des métaux précieux et non ferreux ; elles doivent être utilisées à très basse vitesse. Leur performance est bonne sur des machines qui son dotées de la variation de vitesse. Il faut les lubrifier à la cire d'abeille ou avec une huile à machine légère.

Dents au de Cat. Utilisation Conseillée Voie pouce Vitesse 16483 Pour le métal et les matériaux à base de bois dur 0,033 po x 0,016 po x 36 lente

Permettent d'obtenir un fini régulier sans éclats. Éliminent le ponçage de finition excessif et produisent une arête vive et propre sur les deux faces de la pièce. No Dents au de Cat. Utilisation Conseillée Voie pouce Vitesse

Pour scier des bois durs ou tendres jusqu'à 1/8 po 0,029 po x .0,012 po x 20 Toutes d'épaisseur. 16432 Pour scier des bois durs ou tendres de 1/8 po 0,038 po x 0,016 po x 12.5 Toutes d'épaisseur ou plus49 Garantie limitée de Dremel Votre produit Dremel est garanti contre les vices de matière et de main d'œuvre pour une période de deux ans à partir de la date d'achat. Au cas ou un pro- duit n'est pas conforme à cette garantie écrite, il convient d'agir comme suit:

1. NE rapportez PAS votre produit là où vous l'avez acheté.

2. Emballez le produit seul avec soin, sans rien d'autre, et renvoyez-le en port payé accompagné des documents suivants:

A. Une copie de votre preuve d'achat datée (veuillez conserver une copie pour vous-même). B. Une description écrite du problème. C. Nom, adresse et numéro de téléphone à l'attention de : ÉTATS-UNIS Dremel Service Center Dremel Service Center 4915 21st Street OU 4631 E. Sunny Dune Racine, WI 53406 Palm Springs, CA 92264

CANADA EN DEHORS DES ÉTATS

Giles Tool Agency AMÉRICAINS CONTINENTAUX 6520 Lawrence Av. East Contactez votre distributeur local ou écrivez à Scarborough, Ont. to Dremel, 4915 21st Street Canada M1C 4A7 Racine, WI 53406 Nous vous recommandons d'assurer votre envoi contre la perte ou les dégâts de transport, lesquels ne peuvent en aucun cas engager notre respon

sabilité. Cette garantie ne s'applique qu'à l'acheteur inscrit d'origine. LES DÉGÂTS AU PRODUIT RÉSULTANT DE MODIFICATIONS, D'ACCIDENT, D'UN MAUVAIS TRAITEMENT, D'UNE NÉGLIGENCE, DE RÉPARATIONS NON AUTORISÉES, DE L'UTILISATION D'ACCESSOIRES NON HOMOLOGUÉS OU D'AUTRES CAUSES NON LIÉES À DES VICES DE MATIÈRE OU DE MAIN D'OEUVRE NE SONT PAS COUVERTS PAR CETTE GARANTIE. Aucun employé, agent ou distributeur ni qui que ce soit d'autre n'est autorisé à donner aucune garantie de la part de Dremel. Si l'inspection par Dremel démontre que le problème a été causé par un vice de matière ou de main d'œuvre dans les limites de la garantie, Dremel réparera ou rem- placera le produit sans frais et le renverra en port payé. Les réparations nécessitées par l'usure normale ou un mauvais traitement et les répara- tions du produit en dehors de la période de garantie, si elles sont possibles, seront effectuées au coût usine normal. DREMEL NE FAIT AUCUNE AUTRE GARANTIE D'AUCUNE SORTE, EXPLICITE OU IMPLICITE, ET TOUTES LES GARANTIES IMPLICITES QUE LE PRODUIT EST COMMERCIALISABLE ET QU'IL CONVIENT À UN USAGE PARTICULIER SAUF COMME EXPRESSÉMENT MENTIONNÉ CI- DESSUS SONT EXPRESSÉMENT DÉCLINÉES ET EXCLUES DE CETTE GARANTIE LIMITÉE. Cette garantie vous donne des droits spécifiques et il se peut que vous ayez d'autres recours légaux qui varient d'état à état. Le devoir du garant se lim- ite à la réparation ou au remplacement du produit. Le garant ne saurait être tenu pour responsable des dommages directs ou indirects causés par le vice supposé. Certains états n'admettent pas l'exclusion ou la limitation des dommages directs ou indirects. Les limitations ou exclusions mentionnées ci- dessus ne s'appliquent donc pas forcément à vous. Pour vous renseigner sur les prix ou l'exécution de la garantie dans les états américains continentaux, contactez votre distributeur Dremel.Manual del Usuario MODELO 1800
