MODE D'EMPLOI KD49XH9505 SONY
À propos des manuels
Ce téléviseur est livre avec les manuels suivants. Conservez les manuels à titre de referencia.
Guide d'installation
- Installation et configuration du téléviseur.
Guide de referencia (ce manuel) / Documentation de sécurité
- Consignes de sécurité, telecommande, depannage, fixation murale, specifications, etc.
Guide d'aide (Manuel en ligne)
- Paramétres, fonctions Android TV, connexion internet, dépannage, etc.
- Pour l'ouvrir appuyez sur la touche HELP de la télécommande et selectionnez le Guide d'aide.
- Vous pouvez consulter le Guide d'aide avec votre smartphone.
IMPORTANT - Lisez le Contrat de licence logicielle de l'utilisateur final avant d'utiliser votre produit Sony. Utiliser votre produit indique vous avec accepté le Contrat de licence logicielle de l'utilisateur final. Le contrat de licence logicielle entre vous et Sony est disponible en ligne sur le site Web Sony (http://www.sony.net/tv-software-licenses/) ou sur l'écran de votre produit. Aliez dans [Paramétrés] → [Préférences relatives à l'appareil] → [À propos] → [Informations légales] → [Avis et licences].
Remarque
- Avant d'utiliser le téléviseur, lisez les « Consignes de sécurité »
- Lisez la documentation de sécurité fournie pour plus d'informations de sécurité.
- Les images et illustrations reprises dans ce manuel et dans le Guide d'installation sont fournies pour reference uniquement et peuvent presenter des différences par rapport au produit propresment dit.
- Le « xx » qui apparait dans le nom de modèle correspond à un chiffre qui désigne la presentation, la couleur ou la norme de télévision.
Emplacement de I'etiquette d'identification
Les étiquettes représentant le numéro de modulo, la date de production (année/mois) et les caractéristiques nominales de l'alimentation se trouvent à l'arrête du téléviseur ou de l'emballage.
AVIS IMPORTANT
Avis concernant les équipements radio
Le soussigné, Sony Corporation, déclare que les équipements radioélectriques de type KD-85XH9505, KD-49XH9505 sont conformes à la directive 2014/53/UE. Le texte complèt de la déclaration UE de conformité est disponible à l'adresse internet suivante : https://www.compliance.sony.eu/
Avis aux clients : les informations suivantes s'appliquent uniquement aux apparciels vendus dans les pays qui appliquent les directives de l'UE.
Pour cet équipement radio, les restrictions de mise en service ou de demandes d'autorisation d'utilisation suivantes s'appliquent en AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo :
La bande 5150 - 5350 MHz est limiteauxutilisations en intérieur uniquely.
Consignes de sécurité
Installation/Mise en place
Installez et utilisez le téléviseur conformément aux instructions ci-dessous afin d'eviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure.
Installation
- Le téléviseur doit être installé à proximité d'une prise de courant ainsiment accessible.
- Positionnez le téléviseur sur une surface stable et horizontally afin d'éviter qu'il ne tombe, n'entraine des blessures ou n'endommage des biens.
- Installé le télévisueur dans un endroit où vous ne risque pas de le pousser, de le tirer ou de le renverser.
- Installez le téléviseur de façon à ce que son support de table ne dépasse pas du support TV (non foumi). Si le support de table dépasse du support TV, le téléviseur risque d'être renversé, de tomber, d'être endommagé ou de provoquer des blessures.
Transport
- Avant de transporter le téléviseur, débranchez tous ses cables.
-

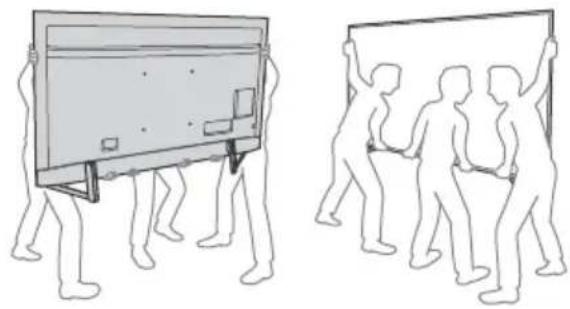

La presence de deux personnes ou plus (trois personnes ou plus pour KD-85XH95xx) est nécessaire pour le transport des téléviseurs de grande taille.
-
Pour transporter le télévisuer à la main, saisissez-le de la maniere illustrée. N'exercez aucune pression sur le panneau LCD ni sur le cadre qui entoure l'écran.
KD-85XH95xx
KD-49XH95xx
Lorsque yous transportez le televiseur, ne le soumettez pas a des secousses ou des vibrations excessives.
- Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous démenagez, glissez-le dans son emballage et son carton d'origine.

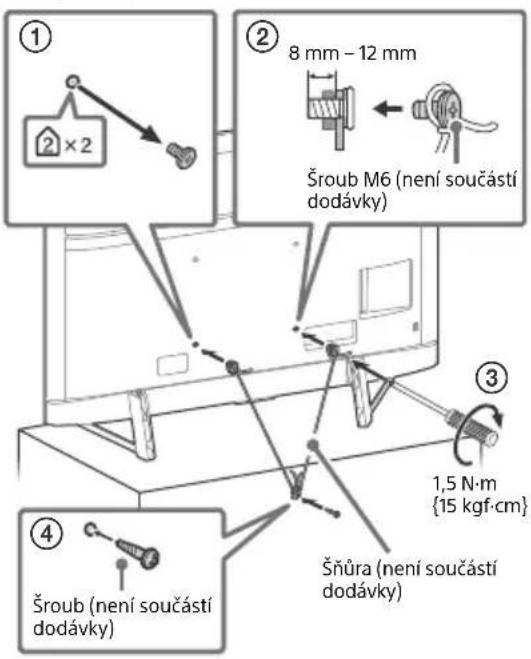

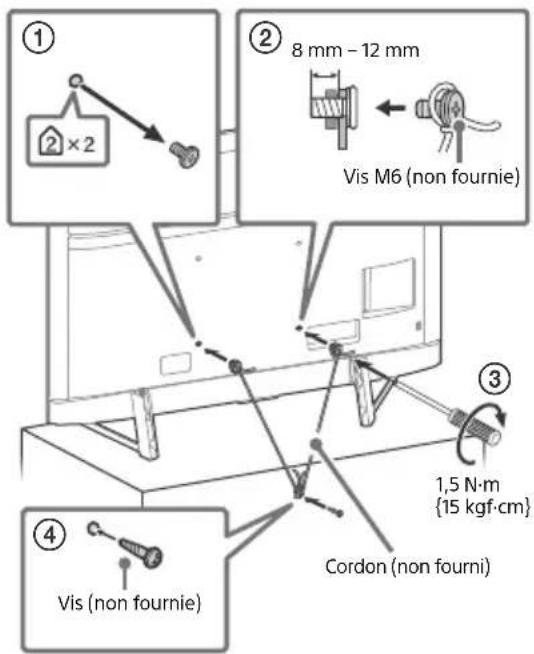

Prévention des basculements

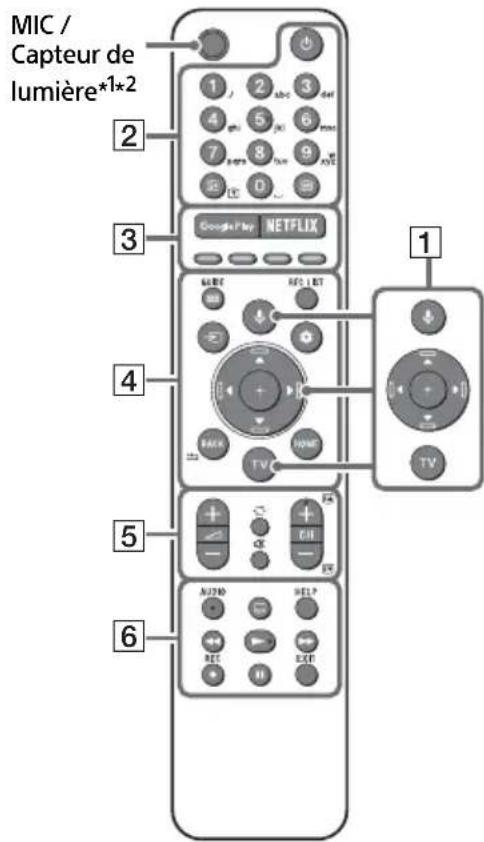

Télécommande et téléviseur
La forme de la télécommande, l'emplacement, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région/pays/modèle de téléviseur.
FR
1 (Microphone): Utilise l'Assistant
Google*3*4 ou la recherche vocale*4. Pour avoir des conseils sur la commande de votre téléviseur, appuyez sur sur la touche (Microphone) et dites la phrase « amene-moi sur le guide audio ».*3
/ / / / : Navigation et selection du menu à l'écran.
TV: Affiche la liste des chaînes de télévision ou commute l'entrée.
2 (Veille du téléviseur)
Touches numériques
+/Affichage desinfos/du
Télétexte): Affichez des informations.
(Telétexte): Affichez les informations de Télétexte.
3 Google Play / NETFLIX / Touches de couleurs
4 GUIDE/：Affiche le guide des programmes numériques du téléviseur ou du Decodeur Cable/Satellite*3*5.
REC LIST : Pour afficher la liste des enregistements du disque dur USB/DVR*5.
(Sélection de l'entrée) : Pour afficher et sélectionner la source d'entrée, etc.
Parametres rapides): Pour afficher les Parametes rapides.
BACK/
HOME
5 +/-(Volume)
(Saut)
※ (Coupure du son)*6
CH + / - / 三 /三 : Sélectionne la chaine, ou la page suivante (3) / précédente (7).
6 AUDIO: Pour selectionner le son d'une source multilingue ou un double son (selon la source du programme).
(Réglage des sous-titres)
HELP: Affichez le menu Aide.
<</>>
REC: Pour enregistrer le programme en cours de visionnage sur disque dur USB/DVR*5.
EXIT
7 (Alimentation)/+/-
8 Capteur de télécommande / Capteur de lumière / Affichage LED
9 MICROINTEGRE347/LED
Pour activer le micro intégré, appuyez sur la touche (MIC) de la télécommande et suivez les instructions qui s'affichent à l'écran.
1 Le capteur de lumière fonctionne lors d'une utilisation dans un endroit souvent et allume les touches de la télécommande. Le retro-éclairage intégré peut être désactivé.
2 RMF-TX611E uniquement. Pour voir le nom du modele de la telecommande, ouvrez le couvercle de la telecommande et lisez l'etiquette se trouvant sur la telecommande.
3 Uniquement pour certaines régions, certains pays ou certains modèles de téléviseur et certaines langues.
4 L'Assistant Google ou la recherche vocale nécessite une connexion à Internet.
5 Le réglage [Configuration de votre décembreur Câble/ Satellite] est nécessaire.
6 Le raccourci de l'accessibilité est disponible en maintainant enfoncé (Coupure du son).
*7 La consommation électrique en veille augmentera, car le micro intégré reste à l'écoute lorsqu'elle est activée.
Pour plus d'informations, consultez le Guide d'aide.
Installation du téléviseur au mur
Utilisation du Support de fixation murale en option (SU-WL450)* (non fourni)
A l'attention des clients :
Pour protégger le produit et pour des raisons de sécurité, Sony conseille vivement de confier l'installation de votre téléviseur à des revendeurs ou des installateurs agrésés Sony. N'essayez pas de l'installer vous-même.
A l'attention des revendeurs et installateurs Sony :
Soyez particulièrement attentif à la sécurité pendant l'installation, l'entretien périodique et l'examen du produit.
Ce mode d'emploi du téléviseur illustre
uniquement les étapes nécessaires à la
préparation du téléviseur pour son installation
murale avant sa fixation au mur. Pour obtenir les
instructions de l'installation du Support de
fixation murale, veuillez vous reporter à la
section Informations sur l'installation (Support
de fixation murale) sur la page du produit
correspondant à votre modèle de téléviseur.
https://www.sony.eu/support
Préparation à l'installation murale
Assurez-vous de fixer le support de table avant d'installer le téléviseur au mur en vous reportant au Guide d'installation.
- Préparez le téléviseur pour le Support de fixation murale avant de réaliser le raccordement des cables.
- Suivez le mode d'emploi fourni avec le Support de fixation murale de votre modèle. Une certaine experience est requise pour installer ce téléviseur, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur.
Veillez a confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agree et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.
- Les vis pour le Support de fixation murale ne sont pas fournies.
L'installation murale du téléviseur doit etre confiee a un technicien specialise.
Pour des raisons de sécurité, il est vivement recommandé d'utiliser les accessoires Sony, notamment:
- Support de fixation murale SU-WL450
- Veillez à bien utiliser les vis fournies avec le Support de fixation murale lors de la mise en place du Support de fixation murale sur le télévisueur. Les vis fournies sont conçues de la manière illustrée, mesurées à partir de la surface de fixation du Support de fixation murale.
Leur diamètre et leur longueur varient suivant le modele de Support de fixation murale. L'utilisation de vis autres que celles fournies peut occasionner des dégats à l'intérieur du téléviseur ou provoquer sa chute, etc.
Assurez-vous de ranger les vis non utilisées et le support de table en lieu sur jusqu'à ce que vous soyez pré à fixer le support de table. Conserve les vis hors de portée des jeunes enfants.
* Uniquement dans certains pays ou certaines régions/ modèle de téléviseur.

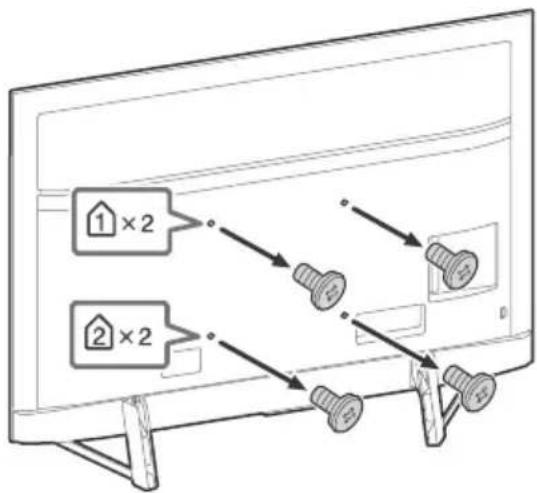

Retirez les vis à l'arrière du téléviseur.
Dépannage
Pour les dépannages généraux tels que : écran noir, absence de son, image figée, téléviseur ne réagissant plus pas de reaction du téléviseur ou perte de réseau, suivez les étapes ci-après.
1 Redémarrez vos téléviseur en appuyant sur la touche de mise en marche de la télécommande pendant environ cinq secondes. Le téléviseur redémarre. Si le téléviseur n'est pas remis en état, essayez de débrancher le cordon d'alimentation secteur. Puis appuyez sur la touche de mise en marche du téléviseur et relâchez-la. Attendez deux minutes et branchez le cordon d'alimentation secteur.
2 Consultez le menu d'aide en appuyant sur la touche HELP de la télécommande.
3 Raccordez vous teléviseur à Internet et effectuez une mise à jour du logiciel. Sony vous recommende de mettre à jour le logiciel de votre teléviseur régulierement. Les mises à jour fournissant de nouvelles fonctionnalités et améliorent les performances.
4 Allez sur le site Web d'assistance Sony (informations fournies à la fin de ce manuel).
Lorsque vous branchez le téléviseur, il est possible que vous ne puissiez pas allumer le téléviseur immédiatement même si vous appuyez sur la touche de mise en marche de la télécommande ou du téléviseur.
L'initialisation du système prend du temps.
Attendez environ une minute, puis utilisez-le normalement.
La télécommande ne fonctionne pas.
- Remplacez les piles.
Le mot de passer du verrouillage parental a eté oublie.
- Saisissez 9999 comme code PIN et saisissez le nouveau code PIN.
Pour plus d'informations sur le dépannage, consultez le Guide d'aide.
Specifications
Système
Type d'affichage : LCD (écran à cristaux
liquides), Rétro-éclairage LED
Norme de télévision : Selon le pays/la région
sLECTIONNée/le modele de téléviseur
Numérique : DVB-T/DVB-C/DVB-T2*1
Satellite*1:DVB-S/DVB-S2
Norme de couleurs : PAL/SECAM/NTSC3.58
(Vidente uniquely)/NTSC4.43 (Vidente
uniquement)
Canaux couverts : Selon le pays/la région
sLECTIONNée/le modele de téléviseur
Analogue : UHF/VHF/Cable
Numérique: UHF/VHF/Câble
Satellite*1: Fréquence IF 950-2 150 MHz
Sortie son : 10 W + 10 W
Technologie sans fil
Protocole IEEE 802.11a/b/g/n/ac
Bluetooth® Version 4.2
Bande(s) de fréquence
| Plage de fréquences Puisance de sortie |
| LAN sans fil (Téléviseur) |
| 2 400-2 483,5 MHz | < 20,0 dBm |
| 5 150-5 250 MHz | < 23,0 dBm |
| 5 250-5 350 MHz | < 20,0 dBm |
| 5 470-5 725 MHz | < 20,0 dBm |
| 5 725-5 850 MHz | < 13,9 dBm |
| Bluetooth® (Téléviseur) |
| 2 400-2 483,5 MHz < 10,0 dBm |
| Bluetooth® (Télécommande) |
| 2 400-2 483,5 MHz < 10,0 dBm |
Prises d'entrée/de sortie
Antenne/cable
Borne 75 ohms externe pour VHF/UHF
Antenne satellite*1
Connecteur femelle type-F, 75 ohms.
DiSEqC 1.0, LNB 13 V/18 V & 22 kHz tone,
Diffusion par cable unique EN50494.
一 /一 AVIN
Entrée audio/video (mini-prise)
HDMI IN 1/2/3/4 (accepte une résolution de 4K,
Reportez-vous au Guide d'aide pour plus de détails.
Sauf mode eARC
PCM linéaire 5,1 canaux : 32/44,1/48/88,2/
96/176,4/192 kHz 16/20/24 bits, Dolby
Audio, Dolby Atmos, DTS
Reportez-vous au Guide d'aide pour plus de détails.
En mode ARC
PCM linéaire deux canaux : 48 kHz 16 bits,
Dolby Audio, Dolby Atmos, DTS
DIGITAL AUDIO OUT (OPTICAL)
Prise optique numérique (PCM linéaire deux
canaux:48kHz16bits,DolbyAudio,DTS)
(mini-prisestereo)
Casque
1,2-3(HBD-REC)* 6
Port pour périphérique USB (3 Disque dur USB pour la fonction REC)
Les ports USB 1 et 2 prennant en charge la
High Speed USB (USB 2.0)
Le port USB 3 prend en charge la Super Speed
USB (USB 3.1 Gen 1)
：
Fente CAM (Module pour système à contrôle d'accès)
LAN
Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l'environnement d'exploitation. Le débit et la qualité de la communication ne sont pas garantis.)
Puisssance, fiche produit et autres
Alimentation
220V-240VCA,50Hz
Classe d'efficacité énergétique
KD-85XH95xx:B
KD-49XH95xx:B
Taille d'écran (mesurée en diagonale) (Environ)
KD-85XH95xx : 214,8 cm / 85 pouces
KD-49XH95xx : 123,2 cm / 49 pouces
Consommation electrique
En mode [Standard]
KD-85XH95xx : 282 W
KD-49XH95xx : 119 W
En mode [Intense]
KD-85XH9505 : 438 W
KD-49XH9505 : 203 W
Consommation energetique annuelle
KD-85XH95xx : 391 kWh par an
KD-49XH95xx : 165 kWh par an
Consommation électrique en veille89
0,50 W (27 W en mode de mise à jour du logiciel/EPG)
Résolution d'affichage
3840 points (horizontal) × 2160 lignes
(vertical)
Puisance de sortie nominale
USB 1/2
5V=500mA MAX
USB3
5V=900mA MAX
Dimensions (Environ) (1× h× p)(cm)
Avec support de table (Sans support de table)
KD-49XH95xx : 109,3 × 69,9 × 26,1 (109,3 × 62,9
× 6,9)
Poids (Environ) (kg)
Avec support de table (Sans support de table)
KD-85XH95xx:49(46)
KD-49XH95xx:14,4(13,3)
Autres
Accessoires en option
Support de fixation murale: SU-WL450
Température de fonctionnement: 0^ - 40^
Humidité de fonctionnement : 10 % - 80 % HR (sans condensation)
1 Tous les téléviseurs ne sont pas dotés de la technologie DVB-T2 ou DVB-S/S2 ou d'une borne d'antenne satellite.
2 Si la valeur d'entrée est 4096 × 2160p et que [Mode Large] est régle sur [Normal], la résolution s'affiche à 3840 × 2160p. Pour afficher au format 4096 × 2160p, réglez le paramètre [Mode Large] sur [Etire 1] ou [Etire 2].
3 Pour la prise en charge de 18 Gbps, réglez [Format du signal HDMI] sur [Format amélioré].
4 Reportez-vous au Guide d'aide en ligne pour plus de détails.
5 Raccordez votre système audio au HDMI IN 3 pour acheminer l'audio de votre téléviseur vers votre système audio.
6 Uniquement dans certains pays ou certaines régions/modèle de télévisuer.
7 Consommation énergétique en kWh par an, en considérant la consommation électrique du poste lorsqu'il reste allumé 4 heures par jour pendant 365 jours. La consommation électrique réelle dépendra du mode d'utilisation du téléviseur.
8 La consommation spécifique en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires.
*9 La consommation électrique en veille augmentera lorsque votre téléviseur sera connecté au réseau.
Remarque
- La disponibilité des accessoires en option varie selon les pays, les régions, les modèles de téléviseur et les stocks.
- La conception et les specifications sont sujettes à modification sans préavis.
- Des abonnements à des services et à des applications peuvent être requis et des conditions, des frais et/ou des frais supplémentaires peuvent s'appliquer lorsqu'elles vous utilisez l'Assistant Google.
Remarques sur la fonction de télévision numérique
- La télévision numérique (DVB terrestre, satellite et cable), les services interactifs et les fonctions réseau peuvent ne pas etre disponibles dans tous les pays ou regions. Certaines fonctions pourraient ne pas etre activees ou poursaient ne pas fonctionner correctement avec certains opérateurs et environnements reseau. Il est possible que certains opérateurs de services télévisuels facturent des frais pour leurs services.
- Ce téléviseur prend en charge la diffusion numérique en utilisant les codecs MPEG-2, H.264/MPEG-4 AVC et H.265/HEVC, mais la compatibilité avec tous les signaux de l'opérateur/service, susceptibles de changer au fil du temps, ne peut pas être garantie.
- Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
- Dolby, Dolby Vision, Dolby Atmos, Dolby Audio et le symbole double-D sont des marques de Dolby Laboratories. Fabriqué sous licence de Dolby Laboratories. Travaux confidentiels et non publiés. Copyright © 2012-2018 Dolby Laboratories. Tous droits réservés.
- Gracenote, le logo et le graphisme Gracenote ainsi que le logo « Powered by Gracenote » sont des marques commerciales ou des marques déposées de Gracenote, Inc. aux États-Unis et/ou dans d'autres pays.
- Google, Google Play, Chromecast, YouTube, Android TV et les autres marques et logos associés sont des marques de Google LLC.
- Pour les brevets DTS, visitez http:// patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS et le symbole ensemble, et Digital Surround sont des marques déposées ou des marques commerciales de DTS, Inc. aux États-Unis et/ ou dans d'autres pays. © DTS, Inc. Tous droits réservés.
- Netflix est une marque déposée de Netflix, Inc.
- DiSEqCTM est une marque déposée de EUTELSAT. Ce téléviseur prend en charge DiSEqC 1.0. Ce téléviseur n'est pas destiné à commander des antennes à moteur.
- TUXERA est une marque déposée de Tuxera Inc. aux États-Unis et dans d'autres pays.
- Toutes les autres marques commerciales appartennent à leurs propriétaires respectifs.
Ochrana préd prévracénim
DiSEqC 1.0, LNB 13 V/18 V & ton 22 kHz,
Distribuţie printr-un singur cablu EN50494.
一 /一 AVIN
Intrare video.audio (mini mufa)
Márimi de cesire nominale
USB 1/2
5V = 500mA max.
USB3
5V = 900mA max.
Dimensiuni (aprox.) (I× h× L) (cm)
Umiditate de fonctionare: UR 10% - 80% (fãra condens)
