MANUALE UTENTE KD49XH9505 SONY

Analogico: UHF/VHF/Cable

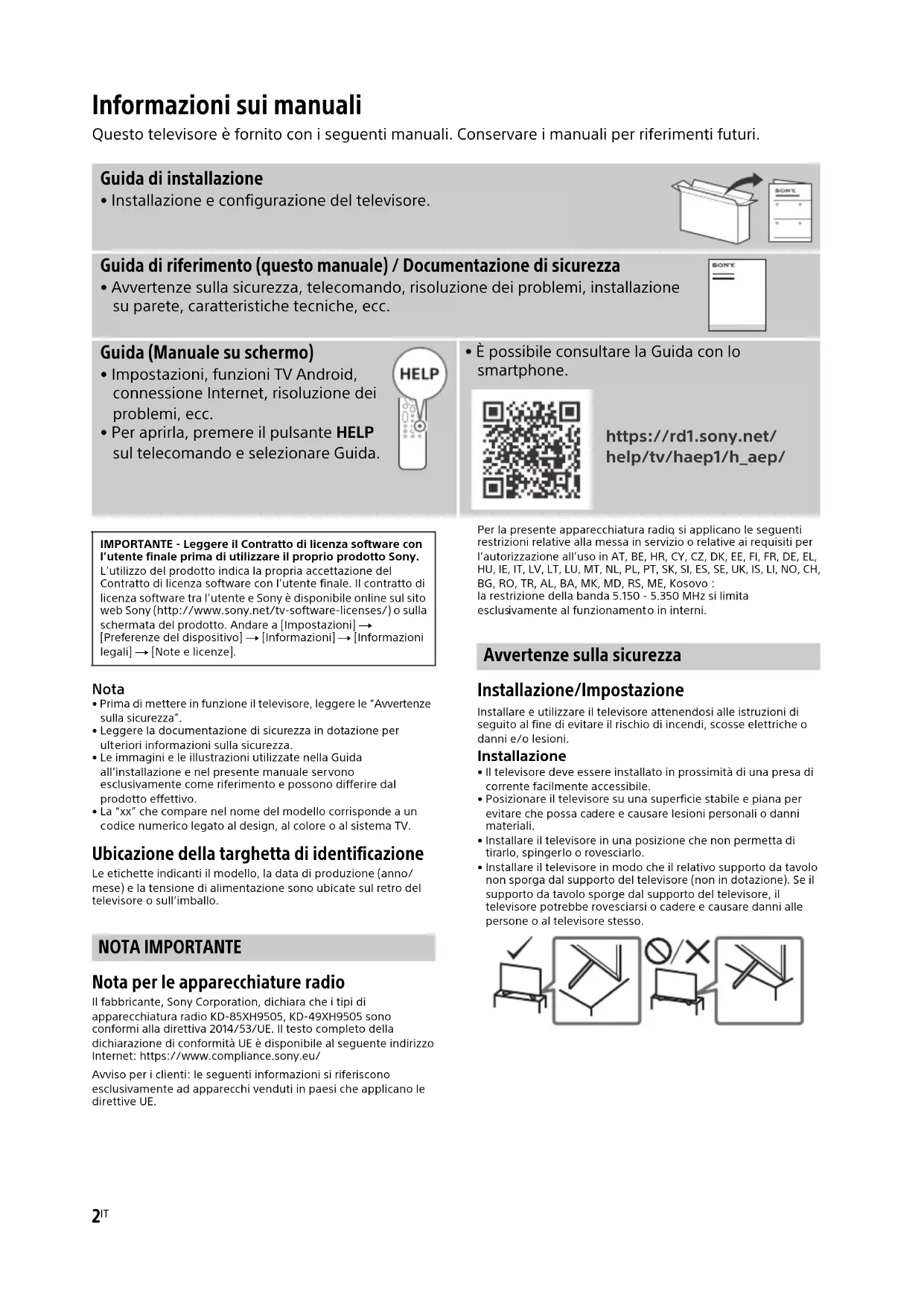

Informazioni sui manuali

Questo teilevisore è fornito con i seguenti manuale. Conservare i manuale per riferimenti futuri.

Guida di installmente

• Installazione e configurazione del teilevisore.

Guida di riferimento (questo manuale) / Documentazione di sicurezza

• Avvertenze sulla sicurezza, telecomando, risoluzione dei problemi, installmente su parete, caratteristiche tecniche, ecc.

Guida (Manuale su schermo)

• Impostazioni, funzioni TV Android, connessione Internet, risoluzione dei problemi, ecc.
• Per aprirla, premere il pulsante HELP sul telecomando e selezionare Guida.

• É possible consultare la Guida con lo smartphone.

IMPORTANTE - Leggere il Contratto di licenza software con l'utente finale prima di utilizzato il proprio prodotto Sony.

L'utilizzo del prodotto indica la propria accettazione del Contratto di licenza software con l'utente finale. Il contratto di licenza software tra l'utente e Sony è disponibile online sul site web Sony (http://www.sony.net/tv-software-licenses/) o sulla schermata del prodotto. Andare a [Impostazioni] → [Preferenze del dispositivo] → [Informazioni] → [Informazioni legali] → [Note e licenza].

Nota

• Prima di mettere in funzione il teilevisore, leggere le "Awertenze sulla sicurezza".
• Leggere la documentazione di sicurezza in dotazione per ulteriori informazioni sulla sicurezza.
  Leimmagini eile illustrazioniutilizzate nellaGuida all'installazione e nel presente manuale servono escludamente come riferimento e posso differire dal prodotto effettivo.
  -La "xx" che compare nel nome del modello corrisponde a un codice numerico legato al design, al colore o alsystema TV.

Ubicazione della targhetto di identificazione

Le etichette indicanti il modello, la data di produzione (anno/mese) e la tensione di alimentazione sono ubicate sul retro del teilevisore o sull'imballo.

NOTA IMPORTANTE

Notap er le apparecchiature radio

Il fabbricante, Sony Corporation, dichiara che i tipi di
apparecchiatura radio KD-85XH9505, KD-49XH9505 sono
conformi alla direttiva 2014/53/UE. Il testo completo della
dichiarazione di conformità UE è disponibile al segmente indirizzo
Internet: https://www.compliance.sony.eu/

Avviso per i clienti: le seguenti informazioni si riferisce cono escludivamente ad apparente venduti in paesi che applicano le direttive UE.

Per la presente apparecchiatura radiq si applicano le seguenti restrizioni relative alla messa in servizio o relative ai requisiti per l'autorizzazione all'uso in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo : la restrizione della banda 5.150 - 5.350 MHz si limita esclusivamente al funzionamento in interni.

Avvertenze sulla sicurezza

Installazione/Impostazione

Installare eutilizzare il teilevisore attenendosi alle istruzioni di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.

Installazione

• Il tevisore deve essere installato in prossimità di una presa di corrente lavorante accessibile.
• Posizione are televisore su una superficie stabile e piana per evitare che possa cadere e causare lesions personali o danni materiali.
• Installare il teilevisore in una posizione che non permetta di tirarlo, spingerlo o rovesciarlo.
• Installare il tevisore in modo che il relative supporto da tavolo non sporga dal supporto del tevisore (non in dotazione). Se il supporto da tavolo sporghe dal supporto del tevisore, il tevisore potrebbe rovesciarsi o cadere e causare danni alle persone o al tevisore stesso.

Trasporto

• Prima di trasportare il teilevisore, scollegare tutti i cavi.

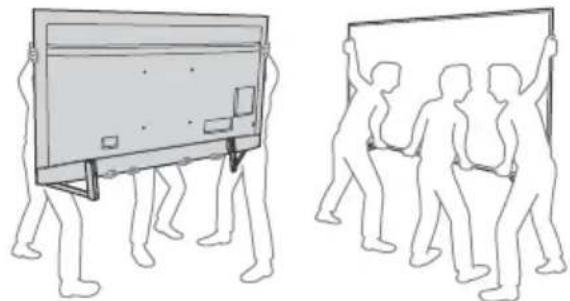

• Per trasportare un tevisore di grande dimensioni sono necessarie due o più persone (tre o più personne per KD-85XH95xx).
• Quando si traspora il teilevisore manualmente, sostenerlo come molto,. Non praticare pressione sul pannello LCD e sulla cornice intorno allo schermo.

KD-85XH95xx

KD-49XH95xx

• Durante il trasporto, non sottoporre il tevisore a urti o vibrazioni eccessive.
• Nel caso in cui si renda necessario trasportare il teilevisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

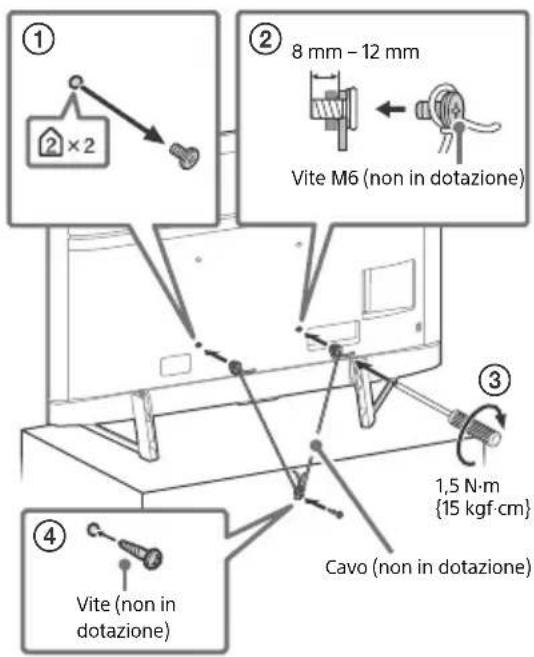

Prevenzione delle cadute

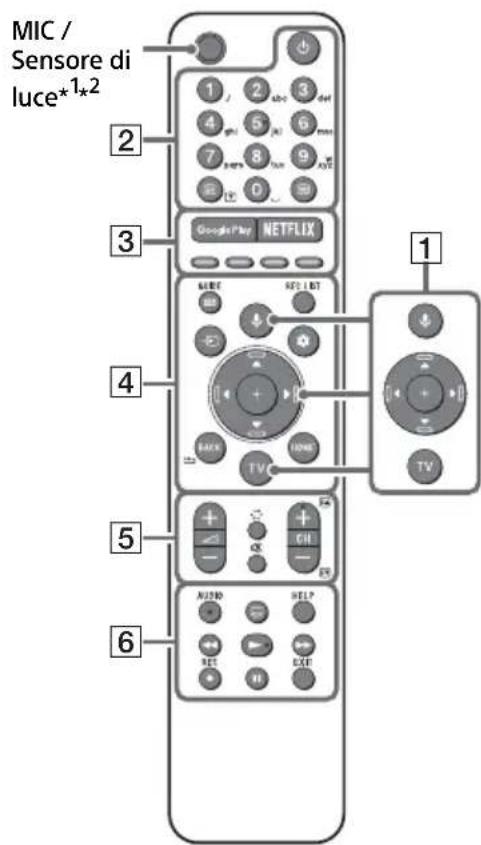

Telecomando e teilevisore

La forma del telecomando, la posizione, la disponibilità e le funzioni dei tasti del telecomando possono variar a seconda della regione/del paese/del modello del teilevisore.

1 (Microfono): Utilizzare l'Assistente Google*3*4 o la Ricerca vocale*4. Per suggerimenti su come controllare il tevisore premeire il pulsante (Microfono) e pronunciare la frase "menu aiuto".*3

/ / / / : Navigazione e selezione nel menu su schermo.

TV: Visualizzare la lista canali del teilevisore o commutare per inseire.

2 (Standby TV)

Tasti numerici

i+/Info/Mostra testo): Consente di visualizzare le informazioni sul programma in onda, oppure la soluzione dei quesiti nel Televideo.
(Televideo): Consente di visualizzare le informazioni del Televideo.
3 Google Play / NETFLIX³ / Tasti colorati

GUIDE/：Visualizzare la guida

programmi digitali del tevisore o il ricevitore cavo/satellite*3*5.

REC LIST: Consente di visualizzare l'elenco. Rec dell'USB HDD/DVR*5.

(Selezione ingresso): Consente di visualizzare e selezionare la sorgente di ingresso, ecc.

(Impostazioni rapide): Consente di visualizzare le Impostazioni rapide.

BACK/

HOME

5 +/-(Volume)

(Salto)

品 (Disattivazione audio)*6

CH + / - / 三 / : Selezionare il canale o la pagina successiva (3) / precedente (3).

6 AUDIO: Consente di selezionare l'audio di una sorgente multilingue o dual (a seconda della sorgente del programma).

(Impostazione Sottotitoli)

HELP: Consente di visualizzare il menu Guida.

<</>>

REC: Consente di registrar il programma attualmente visualizzato sull'USB HDD/DVR*5.

EXIT

7 (Accensione)/+/-
8 Sensore del telecomando / Sensore di luce / Indicatore LED
9 Microfono integrato*4*7/LED

Per abilitare il microfono integrato, premere il pulsante (MIC) sul telecomando e seguire le istruzioni sullo schermo.

1 Il sensore luce funzione quando viene utilizzato al buio e si accendono i pulsanti del telecomando. La retroilluminazione integrata può essere spenta.
2 Solo RMF-TX611E. Per vindere il nome del modello del telecomando, après il coperchio del telecomando e vindere l'etichetta sul telecomando.
3 Solo per alcune regioni/Paesi/modelli TV/lingue.
4 L'Assistente Google o la Ricerca vocale richiedono una connessione a Internet.
5 É necessaria l'impostazione [Configurazione del ricevitore cavo/satellite].
6 Il collegamento rapido all'accesso è disponibile premendo e tenerdo premuto (Disattivazione audio).
*7 Il consumo energetico in standby aumento perché il microfono integrato è sempre in ascolto quando è abilitato.

Per ulteriori informazioni, consultare la Guida.

Installazione del teilevisore a parete

Uso della staffa di montaggio a parete opzionale (SU-WL450)* (non in dotazione)

Per i clienti:

Per evitare di danneggiare il prodotto e per ragioni di sicurezza, Sony raccomanda vivamente di affidare l'installazione del teilevisore a rivenditori o a installatori autorizzati Sony. Non cercare di eseguire l'installazione personalmente.

Per i rivenditori e installatori Sony:

Prestare massima attenzione alla sicurezza durante gli interventi di installatione, manutenzione periodica e controllo del prodotto.

Informazioni di installatione per la staffa di montaggio a parete

Il presente manuale d'uso fornisce solo le fas di preparazione del teilevisore in vista dell'infallazione a parete. Per istruzioni sull'infallazione della staffa di montaggio a parete, consultare le informazioni di installazione (staffa di montaggio a parete) sulla pagina del prodotto per il modello del teilevisore.

Preparazione per l'installazione a parete

Verifica di fissare il piedistallo prima di installare la TV a parete, facendo riferimento alla Guida di installatione.

• Prima di collegare i cavi, occorre preparare il TV per l'installazione della staffa di montaggio a parete.
• Attenersi alla guida di istruzioni fornite con la staffa di montaggio a parete per il modello in uso. Per l'installazione di questo tevisore è necessario disporre di sufficiente competenza, in particolare per determinare la solidità della parete e per decidere se è in grado di sostenere il peso del tevisore.
• Affidare perci o il fissaggio a parete di questo prodotto a personale qualificato che dovrà garantire la massima sicurezza dell'installazione. Sony non potrà essere ritenuta responsable per danni o lesioni causate da usi non appropriati del prodotto o da installmentazione non corretta.
• Le viti per la staffa di montaggio a parete non sono in dotazione.
• Per l'installazione a parete rivolgersi escludivamente a personale qualificato.
• Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, come ad esempio:
• Staffa di montaggio a parete SU-WL450

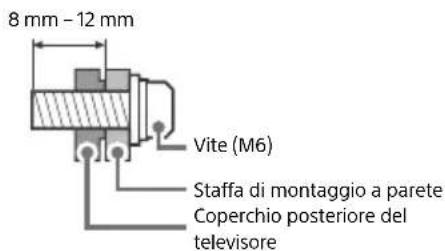

• Fissare la staffa di montaggio a parete al teilevisore utilizzando esclusivamente le viti fornite in dotazione. Le viti in dotazione sono come appaiono nell'illustrazione, misurate alla superficie di fissaggio della staffa di montaggio a parete.

Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete. L'uso di viti diverse da quale in dotazione più determinare danni interni al teileisure o provocare la caduta, ecc.

• Conservare il piedistallo e le viti non utilizzato del TV in un luogo sicuro per un eventuale uso futuro. Tenere le viti fuori alla portata dei bambini.
• Solo per alcune Regioni / Paesi / Modelli TV.

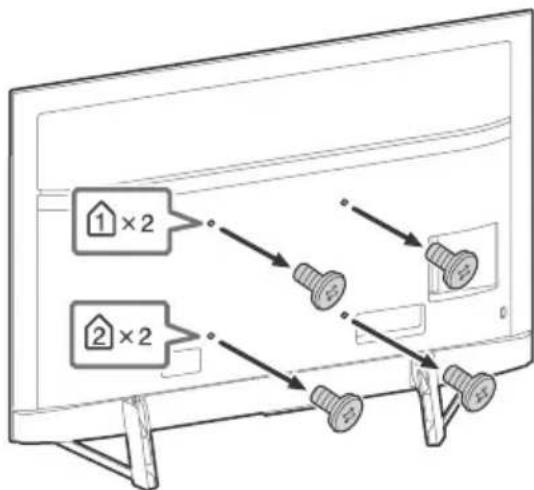

Rimuovere le viti dal retro del tevisore.

Risoluzione dei problemi

Per risolverre problemi come: assenza di imagine, assenza di suono, imagine bloccata, nessuna reazione ai comandi, o problemi di connessione alla rete, provare ad eseguire le seguenti operazioni.

1 Riavviare il tevisore premendo il pulsante di accensione sul telecomando per circa cinque secondi. Il tevisore si riavvia. Se il tevisore non si ripristina, provare a scollegare il cavo di alimentazione. Quindi premere il pulsante d'accensione sul tevisore e rilasciarlo. Attendere due minuti, quando insertire la spina del cavo di alimentazione nella rete elettrica.
2 Consultare il menu Guida premendo il tasto HELP sul telecomando.
3 Connettere il tevisore a Internet ed eseguire l'aggiornamento del software. Sony consiglia di mantenere aggiornato il software del tevisore. Gli aggiornamenti software forniscono nuove funzioni e miglioramenti delle prestazioni.
4 Visitare il site web di assistenza Sony (informazioni fornite in calce a quello manuale).

Alla prima accensione, o dopo un periodo d'inattività, è possibile che il tevisore non si accenda immediatamenteanche se si preme il tasto di accensione sul telecomando oppure sul tevisore.

L'inizializzazione del sistema necessita di un po' di tempo. Attendere circa un minuto, quando riprovare.

Il telecomando non funziona.

• Sostituire le batterie.

La password di blocco parentale è stata dimenticata.

• Inserire 9999 come PIN e inserire il nuovo PIN.

Per ulteriori informazioni sulla risoluzione dei problemi,fare riferimento alla Guida.

Caratteristiche tecniche

Sistema

Tipodi pannello:Pannello LCD (cristalli liquidi), Retroilluminazione a LED

Sistema TV: In base al paese/regione selezione/ al modello del tevisore

Analogico: B/G, D/K, I

Digitale: DVB-T/DVB-C/DVB-T2

Satellite*1: DVB-S/DVB-S2

Sistema colore: PAL/SECAM/NTSC3.58 (Solo video)/NTSC4.43 (Solo video)

Gamma di sintonia: In base al paese/regione

seleziona/almodello del teilevisore

Analogico: UHF/VHF/TV via cavo

Digitale: UHF/VHF/TV via cavo

Satellite*1: Frequenza IF 950-2.150 MHz

Uscita audio: 10W + 10W

Tecnologia wireless

Protocollo IEEE 802.11a/b/g/n/ac

Bluetooth® Version 4.2

Bande di frequenza

Gamma di frequenza Potenza in uscita
LAN wireless (TV)
2.400-2.483,5 MHz	< 20,0 dBm
5.150-5.250 MHz	< 23,0 dBm
5.250-5.350 MHz	< 20,0 dBm
5.470-5.725 MHz	< 20,0 dBm
5.725-5.850 MHz	< 13,9 dBm
Bluetooth® (TV)
2.400-2.483,5 MHz < 10,0 dBm
Bluetooth® (Telecomando)
2.400-2.483,5 MHz < 10,0 dBm

Presedi ingresso/uscita

Antenna/Tv via cavo

Terminale esterno 75 ohm per VHF/UHF Antenna satellitare*1

Connettore di Tipo F Femmina, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V e tono a 22kHz

Distribuzione via cavo singolo EN50494.

AVIN

Ingresso audio/video (mini jack)

HDMI IN 1/2/3/4 (supporta risoluzione 4K, Compatible HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz) ^2 3 , 4096 × 2160p

(24Hz)^2 3840 × 2160p (50, 60 Hz) ^3 , 3840 ×

In modalità eARC (Enhanced Audio Return Channel)

Per i dettagli, consultare la Guida.

Eccetto modalità eARC

PCM lineare 5,1 canali: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 bit, Dolby Audio, Dolby Atmos, DTS

Per i dettagli, consultare la Guida.

In modalità ARC

PCM lineare due canali: 48 kHz 16 bit, Dolby

Audio, Dolby Atmos, DTS

Presa ottica digitale (PCM lineare due canali: 48 kHz 16 bit, Dolby Audio, DTS)

(Mini jack stereo)

Cuffie

1,2.3(HBD-REC)

PortadeldispositivoUSB(dispositivoUSB HDD

3 per funzione REC)

Le porte USB 1 e 2 supportano USB High Speed (USB 2.0)

La porta USB 3 supporta USB Super Speed (USB 3.1 Gen 1)

Alloggiamo Cam (modulo ad accesso condizionato)

品LAN

Connetto 10BASE-T/100BASE-TX (La velocità di connessione può variarare a seconda delle caratteristiche operative della rete. La velocità di communicatesione e la qualità non sono garantite.)

Potenza, caratteristiche prodotto e altri

Requisiti d'alimentazione 220 V - 240 V CA, 50 Hz

Classe di efficienza energetica
KD-85XH95xx: B
KD-49XH95xx: B

Dimensioni schermo (diagonale) (circa) KD-85XH95xx:214,8 cm/85 pollici KD-49XH95xx:123,2 cm/49 pollici

Potenza assorbita
In modalità [Standard]
KD-85XH95xx: 282 W
KD-49XH95xx: 119 W

In modalità [Brillante]
KD-85XH9505: 438 W
KD-49XH9505: 203 W

Consumo energetico annuo* KD-85XH95xx: 391 kWh all'anno KD-49XH95xx: 165 kWh all'anno

Potenza assorbita in modalità standby89 0,50 W (27 W durante la modalità di aggiornamento software o della Guida TV elettronica)

Risoluzione schermo 3.840 puniti (orizzontale) × 2.160 linee (verticale)

Valori nominali uscita USB 1/2 5V = 500mA MAX USB3 5V = 900mA MAX

Dimensioni (circa) (1× a× p)(cm)

con piedistallo (senza supporto da cavolo)
KD-85XH95xx: 191,0 × 117,9 × 41,2 (191,0 × 109,9 × 7,4)
KD-49XH95xx: 109,3 × 69,9 × 26,1 (109,3 × 62,9 × 6,9)

Peso (circa) (kg)

con piedistallo (senza supporto da tavolo)
KD-85XH95xx: 49 (46)
KD-49XH95xx: 14,4 (13,3)

Altri

Accessori opzionali
Staffa di montaggio a parete: SU-WL450
Temperatura di utilizzo: Da 0 °C a 40 °C
Umidità d'esercizio: Dal 10 % all'80 % di u. r. (in assenza di condensa)

1 Non tutti i tevisori disponogo di Tecnologia DVB-T2 o DVB-S/S2 o di terminale antenna satellitare.
2 Se la risoluzione di ingresso è 4096 × 2160p e [Formato Imagine] è impostato su [Normale], la risoluzioneiene impostata come 3840 × 2160p. Per visualizzare 4096 × 2160p, impostare [Formato Imagine] su [Intero 1] o [Intero 2].
3 Per supportare 18 Gbps, impostare [Formato segnale HDMI] su [Formato avanzato].
4 Per i dettagli, fare riferime nto alla Guida online.
5 Collegare ilsystema audio a HDMI IN 3 per dirigere l'audio del teilevisore verso il systema audio.
6 Solo per alcune Regioni / Paesi / Modelli TV.
7 Consumo energetico annuale in kWh, basato sulla potenza assorbita di un teilevisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il teilevisore.
8 Il valore dell'assorbimento di potenza specificato in modalità standby viene raggiunto dopo alcuni minuti dallo spegnimento,cioè dopo che il tevisore avrā terminato tutti i processi interni.
*9 Quando la TV è connessa alla rete Internet, la potenza assorbita in modalità standby aumento.

Nota

• La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di teileisore/dalle scorte.
• Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.
• Potrebbero essere richiesti abbonamenti ai servizi e alle applicazioni e potrebbero essere applicati termini, condizioni e/oosti aggiuntivi quando si usa l'Assistente Google.

Note sul funzionamento della TV Digitale

• La TV digitale (digitale terrestre, satellite e TV via cavo), i servizi interattivi e le funzioni di rete internet potrebbero non essere disponibili in tutti i Paesi o le regioni. Alcune funzioni potrebbero non essere abilitate o potrebbero non funzionare correttamente con alcuni fornitori di servizi o reti internet. Alcuni provider di servizi TV potrebbero applicare tariffe per i loro servizi.
• Questo tevisore supporta trasmissione digitale con i codec MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, ma non si garantisce la compatibilità con tutti i segnali dell'operaatore/ del servizio, che potrebberoambiare nel tempo.

Informazioni sui marchi

• I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.

• Dolby, Dolby Vision, Dolby Atmos, Dolby Audio e il significato della doppià D sono marchi di Dolby Laboratories. Prodotto su licenza di Dolby Laboratories. Opere riservate non pubblicate. Copyright © 2012-2018 Dolby Laboratories. Tutti i diritti riservati.

• Gracenote, il logo e il logotipo Gracenote, nonché il logo "Powered by Gracenote" sono marchi di fabbrica o marchi di fabbrica registrati di Gracenote, Inc. negli Stati Uniti e/o in altri paesi.
• Google, Google Play, Chromecast, YouTube, Android TV e altri loghi e marche correlazioni sono marchi di Google LLC.
• Per i brevetti DTS, consultare il site http:// patents.dts.com. Prodotto su licenza di DTS, Inc. DTS, il Simbolo, DTS e il Simbolo insieme, nonché Digital Surround sono marchi di fabbrica registrati o marchi di fabbrica di DTS, Inc. negli Stati Uniti e/o in altri Paesi. © DTS, Inc. Tutti i diritti riservati.
• Netflix è un marchio registrato di Netflix, Inc.
• DiSEqCT é un marchio di fabbrica di EUTELSAT. Questo tevisore supporta DiSEqC 1.0 ma non è progettato per il controllo di antennne motorizzate.
• TUXERA è un marchio di fabbrica registrato di Tuxera Inc. negli Stati Uniti e in altri Paesi.
• Tutti gli altri marchi di fabbrica sono di proprietà delle rispettive aziende.

Om manualer

Foljande manualer medfoljerenna TV. Spara manualerna for framtida referensbehov.

Startguide

Instalare/Configurare

TV: Afisati lista de canale TV sau comutati la intrare.

2 (TV standby) Butoane numerice

Informatii legate de marsi
