DS 74160 BL - Hotte Orbegozo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Orbegozo
Modèle	DS 74160 BL
Alimentation	220-240 V, 50 Hz
Puissance nominale	105 W
Puissance d'éclairage	2 W x 2 (LED)
Puissance du moteur	109 W
Nombre de vitesses	3 (I, II, III)
Débit d'air	≥ 378 m³/h
Pression d'air	≥ 181 Pa
Niveau sonore	≤ 69 dB(A)
Diamètre du conduit d'évacuation	150 mm
Distance minimale de la surface de cuisson	65-75 cm
Type de filtre à graisse	Métallique anti-adhésif, lavable
Filtre à charbon actif	Optionnel (non inclus)
Éclairage	LED 2 W
Mode d'extraction	Évacuation extérieure ou recyclage
Matériaux	Haute qualité, aérodynamique
Utilisation	Domestique
Entretien	Nettoyer régulièrement avec un chiffon doux et eau savonneuse
Nettoyage du filtre à graisse	Toutes les 2 semaines avec détergent ménager
Remplacement de l'ampoule	Doit être effectué par un technicien qualifié
Consignes de sécurité	Ne pas flamber sous la hotte, respecter les distances minimales

FOIRE AUX QUESTIONS - DS 74160 BL Orbegozo

Comment installer la hotte Orbegozo DS 74160 BL ?

L'installation doit être réalisée par un installateur qualifié. Respectez une distance de 65-75 cm au-dessus de la surface de cuisson. Pour une évacuation extérieure, utilisez un conduit de 150 mm. Suivez les étapes détaillées dans la notice.

Quelle est la distance minimale entre la hotte et la surface de cuisson ?

La distance minimale est de 65 cm pour les cuisinières à gaz, et peut atteindre 75 cm pour un meilleur rendement. Cette distance ne doit pas être réduite.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres doivent être nettoyés toutes les 2 semaines. Utilisez un détergent ménager et de l'eau chaude. Ne pas utiliser de tampons métalliques ou de produits abrasifs.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et le cordon. Si la lumière s'allume mais pas le moteur, le condensateur ou le moteur pourrait être endommagé. Consultez un technicien agréé.

Comment remplacer l'ampoule LED de la hotte ?

Le remplacement doit être effectué par un technicien qualifié. Débranchez l'appareil, retirez les filtres et le cadre, puis remplacez par une ampoule LED 2W identique.

Comment utiliser le panneau de commande ?

Utilisez les boutons pour sélectionner la vitesse : basse (I), moyenne (II), haute (III). Le bouton 0 éteint la hotte. Un bouton séparé allume/éteint la lumine.

Faut-il installer un filtre à charbon actif ?

Le filtre à charbon est nécessaire si vous utilisez la hotte en mode recyclage (sans évacuation extérieure). Il n'est pas inclus et doit être acheté séparément.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon doux humecté d'eau légèrement savonneuse ou un détergent ménager doux. N'utilisez jamais de produits abrasifs ou de brosses dures.

Pourquoi la hotte fait-elle du bruit ?

Un bruit excessif peut être dû à une feuille bloquée, un moteur mal fixé, ou un corps mal pendu. Vérifiez les fixations et retirez toute obstruction.

Que faire en cas de fuite d'huile de la hotte ?

Vérifiez que la vanne à une voie et l'entrée d'air sont hermétiquement fermées. Si nécessaire, déposez la vanne et scellez avec de la colle ou du savon.

MODE D'EMPLOI DS 74160 BL Orbegozo

Veuillez lire attentivement ce manuel avant d'utiliser cet appareil et conservez-le pour toute consultation future. C'est la seule façon d'obtenir les meilleurs résultats et une sécurité optimale d'utilisation.

1. Cet appareil peut être utilisé par des enfants 8 ans ou plus et des personnes présentant un handicap physique, sensoriel, mental ou moteur voire ne disposant pas des connaissances et de l'expérience nécessaires en cas de surveillance ou d'instructions sur l'usage de cet appareil en toute sécurité et de compréhension des risques impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance ne doivent pas très effectués par des enfants sans surveillance.
2. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec cet appareil.
3. Gardez l'appareil et le câble à la portée des enfants de moins de 8 ans.
4. ATTENTION: Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrène) a leur portée.
5. Si le cordon d'alimentation est endommagé, adressez-vous à un service technique agréé afin d'éviter un danger.
6. Ne débranchez jamais en tirant du cordon.
7. Ne jamais le faire fonctionner si le cordon ou la fiche sont ao mes ou si vous remarquez que l'appareil ne fonctionne pas correctement.

8. Ne pas manipuler l'appareil, les mains mouillées.

9. Ne jamais placer l'appareil près dans l'eau ou autre liquide.

10. Avant de nettoyer l'appareil, vérifiez s'il est bien débranché.
11. L'appareil doit être installé suivant les normes nationaux pour les installations électriques.
12. Cet appareil est seulement apte pour une utilisation domestique.
13. En cas qui vous avez besoin d'une copie du manuel d'instructions, vous pouvez le demander à l'adresse e-mail [e-mail]

14. AVERTISSEMENT: En cas de mauvaise utilisation de l'appareil, il y a un risque de blessure.

15. Veuillez demander à un technicien de réaliser l'assemblage.

16. La hotte et son filtre doivent être nettoyés régulièrement afin d'en assurer le bon fonctionnement.
17. N'essayez pas de contrôler les filtres quand la hotte est en service
18. Ne pas obstruer le tuyau d'évacuation.
19. Nous déclinons toute responsabilité en cas de dommages dus à l'inobservation des recommandations sus indiquées.

20. La ventilation doit être fournie commode de la chambre si utilisés simultanément une ventouse pour la cuisine et les appareils fonctionnant au gaz ou autre combustible.

21. Risque d'incendie si le nettoyage n'est pas effectué selon les instructions.

22. Ne pas flamber sous le capot.
23. ATTENTION: Les parties accessibles peuvent chauffer lorsqu'elles sont utilisées avec des appareils de cuisson.
24. L'air vicié ne doit pas être envoyé par des conducteurs utilisés pour évacuer les fumées provenant d'appareils fonctionnant au gaz ou autre combustible.
25. La distance minimale entre les éléments de cuisson et le fond de la hotte doit être d'au moins 65 cm lorsque le capot est installé sur un élément de cuisson au gaz. Si les instructions pour l'installation de l'élément de cuisson à gaz pour indiquer une plus grande distance, doivent être pris en compte. La distance de 65cm ne peut pas être réduite.
26. La réglementation en matière d'évacuation d'air doit être respectée.

AVERTISSEMENT

1. Merci d'avoir choisi notre hotte. Veuillez lire attentivement ce mode d'emploi avant toute utilisation.
2. L'installation doit être effectuée par un installateur qualifié et compétent.
3. Le fabricant décline toute responsabilité en cas de dommages ou blessures du fait du non-respect des instructions d'installation suivantes.

La hotte de cuisine s'utilise sur du 220-240V\~50 Hz.

CARACTÉRISTIQUES

1. La hotte de cuisine est constituée de matériaux de haute qualité et est pourvue d'un profil aérodynamique.
2. Équipée d'un moteur électrique silencieux et puissant et d'une carcasse centrifuge, elle produit une forte aspiration presque inaudible. Elle possède également un filtre à graisse anti- adhésif et facile à nettoyer.
3. Grâce au tunnel spécial pour l'air et au modèle du réservoir d'huile, la poussière volante sera absorbée en une seconde.

INSTALLATION Ventilateur extérieur

Si vous avez une sortie à l'extérieur, votre hotte de cuisinière peut être connecté comme ci-dessous image par un conduit d'extraction.

1. Avant l'installation, éteignez l'appareil et débranchez-le du secteur.
2. La hotte doit être placée à une distance de 65-75cm au-dessus de la surface de cuisson pour un meilleur effet.

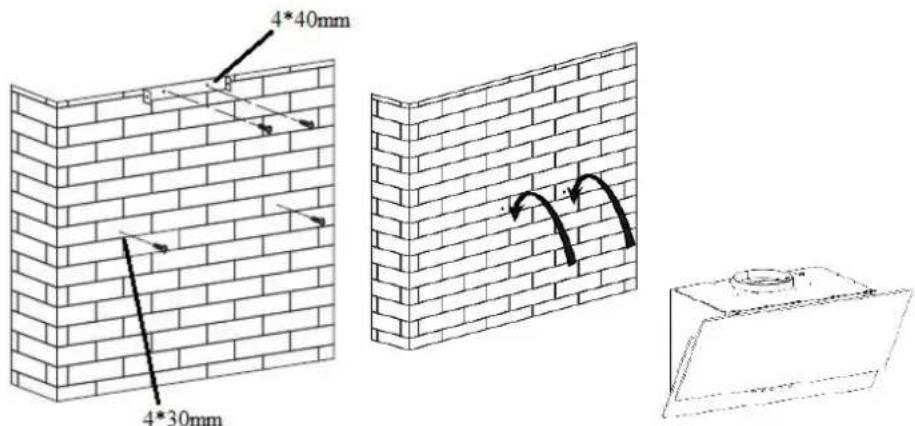

1. Après avoir décidé la hauteur du capot de cuisson, mesurez la position des trous pour accrocher la hotte et le support intérieur de la cheminée. Percez 4 trous, 2 pour le support de cheminée intérieur et 2 pour accrocher le capot. Placez les bouchons et visser la vis pour accrocher le capot pas au bas. Accrocher le capot et visser les vis jusqu'au fond. Vissez le support intérieur de la cheminée dans sa position.

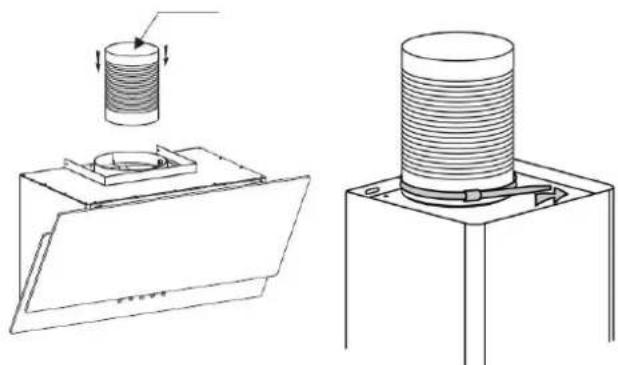

1. Placez le tuyau d'échappement dans la sortie d'air du capot, en haut. Réglez le tuyau d'échappement avec une bride.

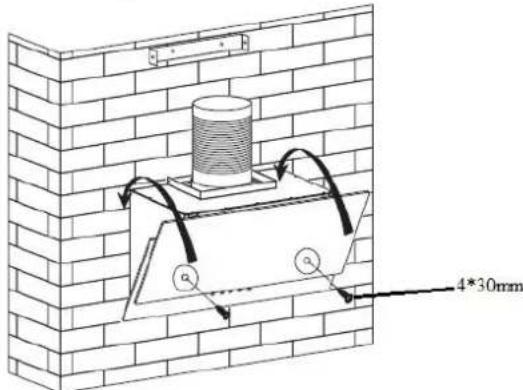

1. Pour un meilleur assemblage du capot, vous pouvez fixer au mur avec 2 vis internes. Retirez le filtre et marquez la position de la vis sur le mur. Abaissez le capot et percez les trous, placez les bouchons et accrochez le capot à nouveau. Visser le capot au mur avec ces trous de sécurité.

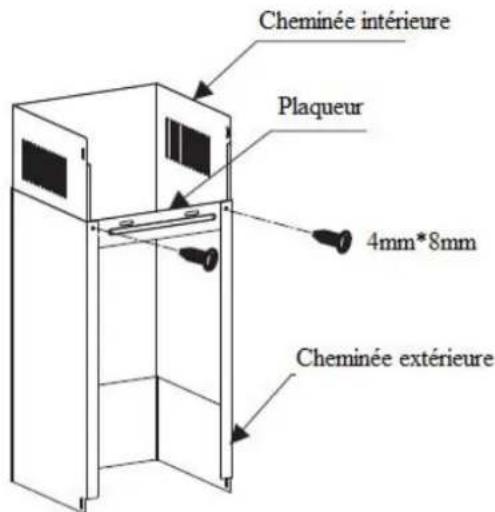

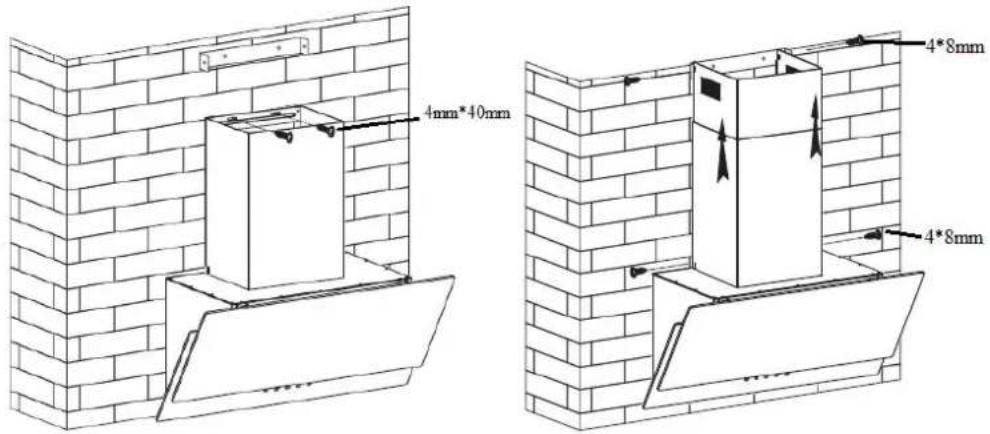

1. Placez la cheminée intérieure à l'intérieur de la cheminée extérieure. Vissez le support de cheminée extérieur à la cheminée. Percer deux trous sur le mur pour placer le support de cheminée extérieur.

1. Placez la cheminée assemblée sur le capot. Fixer le support de cheminée extérieur au mur avec des vis. Conecte le tuyau d'échappement au trou d'évacuation. Monter la cheminée intérieure vers le support de cheminée intérieur et les visser.

Ventilateur intérieur

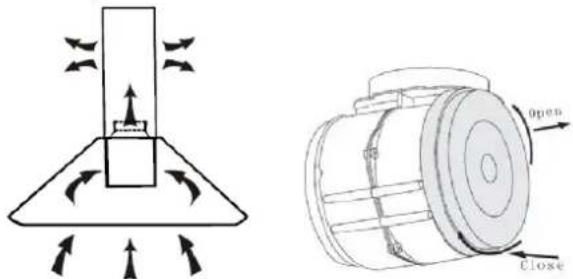

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'échappement n'est pas nécessaire et l'installation est similaire à celle montrée dans la section "INSTALLATION (VENTILATEUR EXTÉRIEUR)" mais vous devez installer un filtre à charbon (non inclus) dans le moteur.

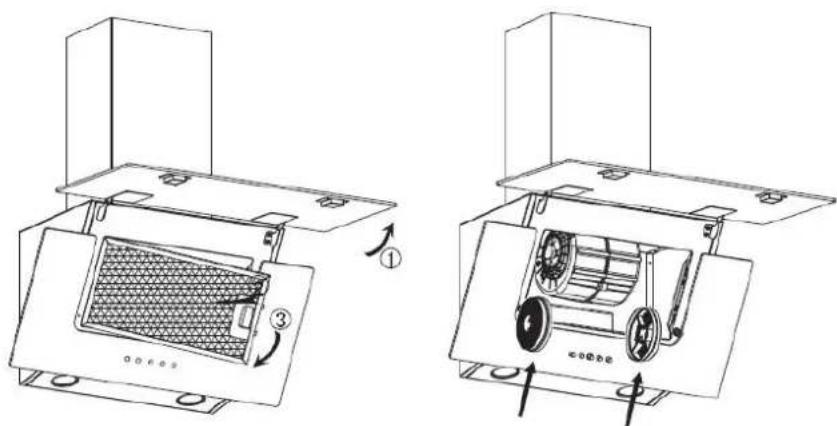

Pour mettre le filtre à charbon, placez sur le côté du moteur et tournez jusqu'à ce qu'il s'adapte. Pour installer le filtre à charbon actif, le filtre déflecteur doit être détaché en premier. Lorsque des filtres à charbon actif sont fixés, la puissance d'aspiration sera abaissée.

Comment utiliser le panneau de commande

• 0 bouton, appuyez sur ce bouton pour éteindre le hotte.
• bouton, appuyez sur ce bouton pour sélectionner une faible pussiaance.
• bouton, appuyez sur ce bouton pour sélectionner une puissance moyenne.
• bouton, appuyez sur ce bouton pour sélectionner une puissance élevée.

bouton, appuyez sur ce bouton pour allumer la lumière. Appuyez à nouveau pour éteindre.

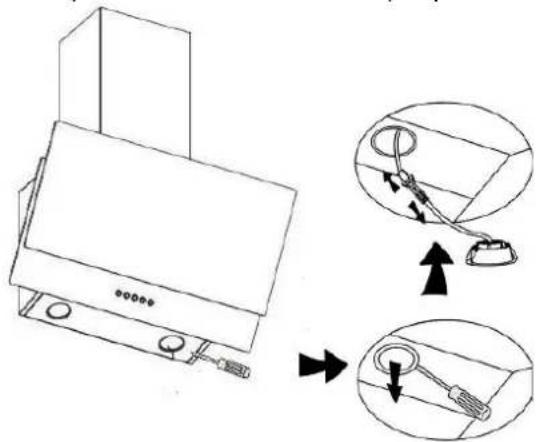

Remplacement d'ampoule

1. Mettez l'appareil hors tension et débranchez d'abord la fiche.

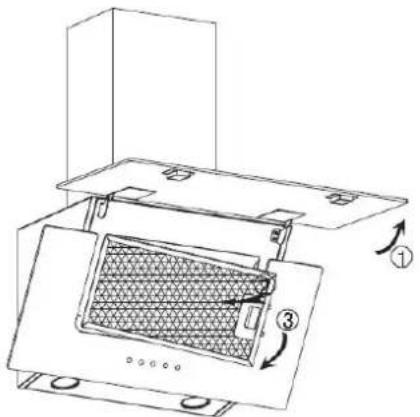

2. Retirez les filtres déflecteurs et utilisez le tournevis pour enlever le cadre comme le montre l'image ci-dessous.
3. Remplacer avec le même type d'ampoule (LED 2W)
   Remarque : le remplacement de la lampe ne doit être effectué que par un technicien qualifié.

Un bon entretien de la hotte de cuisinière assurera le bon fonctionnement de l'appareil. Avant le nettoyage, éteignez l'appareil et débranchez l'appareil.

1. Nettoyage régulier. Utilisez un chiffon doux humidifié avec de l'eau légèrement savonneuse à la main ou un détergent ménager. Ne jamais utiliser de tampons métalliques, de produits chimiques, de matériau abrasif ou de brosse rigide pour nettoyer l'appareil.

2. Nettoyage des filtres anti-graisse métalliques. Nettoyez les filtres régulièrement, toutes les deux semaines, en fonction de l'utilisation, afin d'éviter tout risque d'incendie. Les filtres recueillent la graisse, la fumée et la poussière, de sorte que les filtres affectent directement l'efficacité de la hotte. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) se satureront sur les filtres. Nettoyez-le avec un détergent ménager et de l'eau chaude.

Problème	Cause	Solution
La lumière allumée mais le moteur ne fonctionne pas	La feuille bloquée	Débarrassez-vous du blocage
	Le condensateur endommagé	Remplacer le condensateur
	Le roulement du moteur endommagé	Remplacer le moteur
La lumière ne fonctionne pas, le moteur ne fonctionne pas	À côté de ce qui précède, vérifiez ce qui suit :
	Lumière endommagé	Remplacer les lumières
	Le cordon d'alimentation perd	Raccorder les fils selon le schéma électrique
Les fuites d'huile	La vanne à une voie et l'entrée d'air de ventilation ne sont pas hermétiquement fermées	Déposer la vanne unidirectionnelle et sceller avec de la colle
	Fuite à partir du raccordement de la section en U et du couvercle	Retirer la section en U et sceller avec du savon ou de la peinture
Secourer le corps	Le feuille est endommagée et provoque des secousses	Remplacer la feuille
	Le moteur n'est pas bien accroché	Bloquer le moteur hermétiquement
	Le corps n'est pas étroitement pendu	Fixé le corps hermétiquement
Aspiration insuffisante	La distance entre le corps et le dessus de gaz trop long	Réajuster la distance
	Trop de ventilation des portes ou des fenêtres ouvertes	Choisissez un nouvel endroit et ressemblez à la machine
Le hotte incline	Les vis de fixation ne sont pas suffisamment serrées	Serrer la vis de suspension et la rendre horizontale
	La vis de suspension n'est pas assez serrée	Serrer la vis de suspension et la rendre horizontale

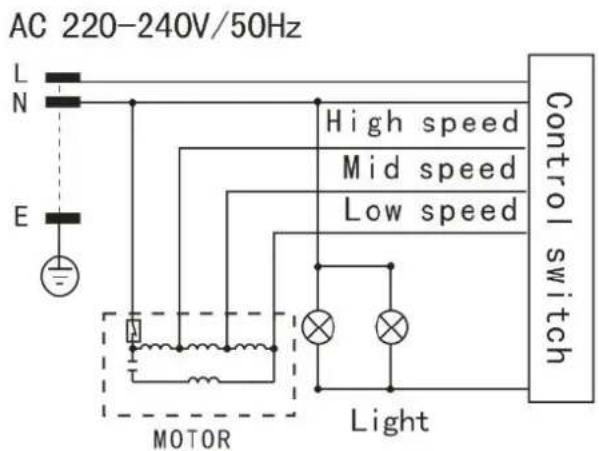

DIAGRAMME ÉLECTRIQUE

High speed : Vitesse rapide

Mid speed : Vitesse moyenne

Low speed : Vitesse lente

Electrical outlet : Sortie d'électricité

Control switch : Bouton de contrôle

Light : Lumière

Motor : Moteur

PARAMETRES PRINCIPAUX

Tension nominale	220V-240 V, 50Hz
Puissance nominale	105W
Puissance d’éclairage	2WX2
Puissance du moteur	109 W
Mode de conduite	Moteur unique
Vitesse	Vitesse I, Vitesse II, Vitesse III
Diamètre du tuyau d’air	150 mm
Sortie de l’air	≥ 378 m^3/h
Pression de l’air	≥ 181 Pa
Bruit	≤ 69 dB (A)

Enlevement des appareils ménagers usagés.

La directive européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le

taux de récupération et le recyclage des matériaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collete séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

DÉCLARATION DE CONFORMITÉ: Cet appareil est conforme aux exigences de la Directive Basse Tension 2014/35/UE et aux exigences de la directive EMC 2014/30/UE.
