10031451 - Ventilateur Klarstein - Notice d'utilisation et mode d'emploi gratuit

Marque	Klarstein
Modèle	10031451
Type de produit	Ventilateur sur pied
Alimentation électrique	220-240 V ~ 50 Hz
Puissance	50 W
Hauteur réglable	Oui, par tube télescopique
Nombre de vitesses	3 (basse, moyenne, haute)
Oscillation	Oui, latérale
Minuterie	Oui, de 0,5 à 7,5 heures
Télécommande	Oui, avec piles AAA (2x)
Panneau de commande	Intégré sur le boîtier moteur
Orientation du flux d'air	Inclinaison manuelle vers le haut/bas
Diamètre des pales	Environ 45 cm
Matériau des pales	Plastique
Grille de protection	Métal, deux parties
Socle	Plastique, en forme de croix
Poids net	Environ 4,5 kg
Dimensions (H x l x P)	Environ 130 x 45 x 45 cm
Nettoyage	Éponge humide, pas de produits agressifs
Sécurité	Arrêt automatique en cas de surchauffe (non spécifié mais recommandé)
Réparabilité	Par personnel spécialisé uniquement
Usage	Domestique

FOIRE AUX QUESTIONS - 10031451 Klarstein

Comment monter le ventilateur ?

Suivez les étapes dans la notice : insérez le tube intérieur dans le tube extérieur, fixez au socle, montez le moteur, puis la grille arrière, les pales et la grille avant. Serrez les vis sans forcer.

Comment utiliser la télécommande ?

Insérez deux piles AAA dans le compartiment prévu. Les touches ont les mêmes fonctions que le panneau de commande : marche/arrêt, vitesse, oscillation, minuterie.

Comment régler la minuterie ?

Appuyez sur la touche TIMER pour sélectionner une durée de 0,5 h à 7,5 h (par pas de 0,5, 1, 2 ou 4 h). Les voyants s'allument pour indiquer la durée totale. Le ventilateur s'éteint automatiquement.

Comment changer la vitesse ?

Appuyez plusieurs fois sur la touche ON/SPEED pour passer de basse à moyenne puis haute vitesse. Le voyant correspondant s'allume.

Comment activer l'oscillation ?

Appuyez sur la touche SWING sur le panneau ou la télécommande. Le ventilateur oscillera latéralement. Appuyez à nouveau pour arrêter.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Utilisez une éponge humide avec du liquide vaisselle doux. N'utilisez pas de produits abrasifs ou de solvants. Évitez que l'eau ne pénètre dans le moteur. Aspirez la poussière des grilles d'aération.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez que l'appareil est branché et que la prise fonctionne. Assurez-vous que le cordon n'est pas endommagé. Si le problème persiste, contactez un professionnel.

Puis utiliser le ventilateur dans une salle de bain ?

Non, l'appareil n'est pas conçu pour une utilisation dans des pièces humides. Ne l'installez pas près d'une baignoire ou d'une piscine pour éviter les risques électriques.

Comment remplacer les piles de la télécommande ?

Ouvrez le compartiment à piles à l'arrière de la télécommande. Remplacez les deux piles par des piles AAA neuves de même type. Respectez la polarité (+/-). Ne mélangez pas piles usagées et neuves.

Le ventilateur fait un bruit anormal, que faire ?

Vérifiez que toutes les vis sont bien serrées et que les pales ne sont pas déformées. Assurez-vous que l'appareil est sur une surface stable. Si le bruit persiste, arrêtez l'utilisation et consultez un professionnel.

MODE D'EMPLOI 10031451 Klarstein

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin déviter déventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil.

Fiche technique

Numéro d'article 10031451, 10031452, 10031532
Alimentation électrique 220-240 V ~ 50 Hz
Puissance 50 W

Consignes de sécurité

• Vérifier la tension sur la plaque signalétique de l'appareil avant de l'utiliser. Brancher l'appareil à une prise de tension équivalente.
• Ne pas utiliser l'appareil avec une prise sur minuterie ou télécommandée.
• Les enfants de plus de 8 ans ainsi que les personnes dont les capacités physiques et mentales sont réduites doivent utiliser l'appareil uniquement après avoir été entièrement sensibilisés aux consignes de sécurité et aux fonctions de l'appareil par une personne responsable de leur sécurité.
• Veiller à ce que les enfants ne jouent pas avec l'appareil.
• Ne pas laisser l'appareil sans surveillance pendant son fonctionnement.
• Les réparations doivent être effectuées uniquement par un personnel spécialisé et sont obligatoires si l'appareil est endommagé, si le cordon ou la fiche d'alimentation sont endommagés, si un liquide s'y est infiltré ou si des objets sont tombés dessus, si l'appareil est exposé à des liquides ou à l'humidité, s'il est tombé ou s'il présente des dysfonctionnements.
• Ne pas exposer l'appareil et le cordon d'alimentation à la pluie ou à d'autres liquides. Ne jamais plonger l'appareil, le cordon d'alimentation et la fiche dans l'eau ou tout autre liquide et ne pas l'installer à proximité d'une baignoire ou d'une piscine.
• Ne pas installer l'appareil à proximité de sources de chaleur, à la lumière directe du soleil, dans un lieu exposé aux secousses ou mal aéré. Ne pas placer l'appareil sur une surface inégale.
• Débrancher l'appareil avant de l'assembler, de le démonter ou de le nettoyer. Assembler d'abord entièrement le ventilateur avant de l'utiliser.
• Ne pas toucher de pièces mobiles pendant le fonctionnement de l'appareil et ne pas introduire d'objet à travers la grille de protection.
• Ne pas couvrir le ventilateur pour éviter qu'il ne surchauffe ou qu'il ne se casse.
• L'appareil n'est pas destiné à un usage commercial mais à une utilisation domestique ou similaire.
• Placer l'appareil sur une surface stable pour éviter qu'il ne se renverse.
• Si le cordon et la fiche d'alimentation sont endommagés, les faire remplacer par le fabricant, une entreprise spécialisée habilitée ou une personne présentant une qualification équivalente.

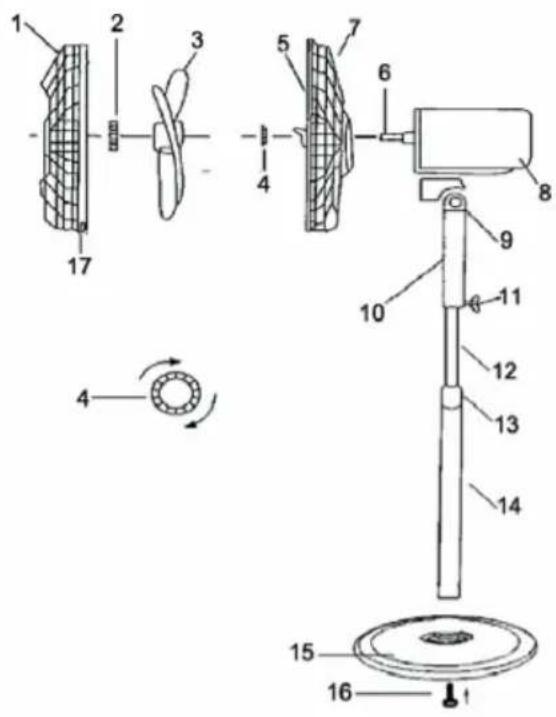

Aperçu de l'appareil

1 Grille avant
2 Capuchon du ventilateur
3 Pales du ventilateur
4 Écrou de fixation
5 Grille arrière
6 Broche du moteur
7 Poignée
8 Boîtier du moteur
9 Vis de fixation
10 Interrupteur
11 Vis de réglage
12 Tube intérieur
13 Bague de réglage de la hauteur
14 Tube extérieur
15 Socle
16 Vis

Dévisser la vis (16) fixée en bas du tube extérieur (14). Introduire le tube intérieur (12) dans le tube extérieur et fixer les tubes au socle avec la vis. Placer le boîtier du moteur (8) sur le tube intérieur et le fixer avec les vis fournies. S'assurer que le moteur est bien fixé au tube intérieur.

Montage du ventilateur et de la grille

1. Dévisser l'écrou de l'avant du moteur en le tournant dans le sens contraire des aiguilles d'une montre.
2. Installer la grille arrière à l'avant du moteur. La poignée doit être dirigée vers le haut de sorte à ce que la broche d'entraînement du boîtier du moteur se fiche dans le trou de la grille.
3. Visser l'écrou de fixation dans le sens des aiguilles d'une montre. Cependant, ne pas trop le serrer.
4. Faire passer les pales du ventilateur sur la broche du moteur et aligner la fente sur la brocher à l'arrière des pales.
5. Visser capuchon du ventilateur dans le sens contraire des aiguilles d'une montre.
6. Faire coïncider la grille avant avec la grille arrière de sorte à ce que les trous de vissage soient superposés. Introduire une vis dans le trou et la visser avec un écrou. Ne pas la serrer complètement.
7. Refermer les attaches de sécurité et veiller à ce qu'elles soient correctement positionnées sur le rebord de la grille.
8. Enfin, visser à fond l'écrou et la vis de la grille.

Mise en marche et utilisation

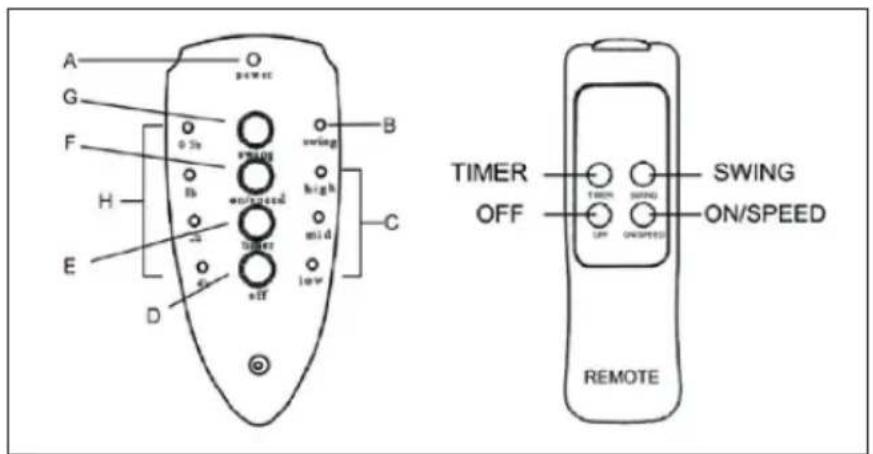

Panneau de commande et télécommande

A Témoin de fonctionnement
B Témoin lumineux SWING
C Voyant de vitesse

Haut (high)

Moyen (mid)

Bas (low)

D Touche d'arrêt (OFF)
E Touche TIMER
F MARCHE (ON) et

vitesse (SPEED)

G Touche SWING
H Voyant TIMER

0,5h/1h/2h/4h

Mise en marche et utilisation

1. Brancher l'appareil à une prise. Le voyant lumineux (A) s'allume.
2. Allumer l'appareil en appuyant sur la touche ON/SPEED (F) sur le panneau de commande. Le ventilateur se met à fonctionner à basse vitesse. Le voyant de vitesse (C) s'allume.
3. Pour modifier la vitesse, appuyer plusieurs fois sur la touche ON/SPEED (F). La vitesse est modifiée à chaque pression de touche. Le voyant (C) correspondant s'allume.
4. Pour que le ventilateur se mette à osciller latéralement, appuyer sur la touche SWING (G). Le témoin lumineux SWING (B) s'allume et le ventilateur commence à osciller latéralement. Pour arrêter l'oscillation, appuyer de nouveau sur la touche SWING (G).
5. Le ventilateur est équipé d'un minuteur. Une fois l'appareil allumé, appuyer sur la touche TIMER (E) et le ventilateur fonctionne pendant la durée paramétrée. Appuyer plusieurs fois sur la touche TIMER ; la durée est modifiée à chaque pression de la touche. Les témoins lumineux (H) s'allument. Une fois la durée écoulée, le ventilateur s'arrête automatiquement. Le minuteur peut être réglé pour une durée de 0,5 à 7,5 heures. La durée est indiquée par la somme des voyants lumineux allumés (H).
6. Le flux d'air peut être dirigé vers le haut ou vers le bas en inclinant le moteur. Desserrer la vis de fixation (9) et régler le moteur de sorte à ce qu'il soit dirigé dans la bonne direction. Puis resserrer la vis.
7. Pour éteindre le ventilateur, appuyer sur la touche OFF (D).
8. Toujours débrancher l'appareil après utilisation.

Remarques sur la télécommande

Les touches de la télécommande ont les mêmes fonctions que celles du panneau de commande. S'assurer que les piles ont été introduites dans le bon sens. Ne pas mélanger les types de piles et toujours remplacer toutes les piles en même temps en cas de remplacement des piles. Veiller à remplacer les piles par des piles de même type (2x AAA).

Nettoyage et entretien

• Éteindre et débrancher l'appareil avant de l'assembler, de le démonter ou de le nettoyer.
• Ne pas laisser entrer de poussière par les fentes d'aération à l'arrière de l'appareil. Si nécessaire, enlever la poussière avec un aspirateur. Ne pas ouvrir l'appareil pour l'enlever.
• Nettoyer les autres composants du ventilateur avec du liquide vaisselle doux et une éponge humide plate ou épaisse. Veiller à ne pas laisser d'eau ou de liquide s'infiltrer dans le boîtier du moteur. Enlever la pellicule de savon avec une éponge plate rincée à l'eau claire.
• Ne pas utiliser de produit nettoyant agressif, de produit d'entretien chimique ou de solvant, car ceux-ci pourraient endommager le revêtement de l'appareil.

Information sur le recyclage

Vous trouverez sur le produit l'image ci-contre (une poubelle sur roues, barrée d'une croix), ce qui indique que le produit se trouve soumis à la directive européenne 2012/19/UE. Renseignez-vous sur les dispositions en vigueur dans votre région concernant la collecte séparée des appareils électriques et électroniques. Respectez-les et ne jetez pas les appareils usagés avec les ordures ménagères. La mise au rebut correcte du produit usagé permet de préserver l'environnement et la santé. Le recyclage des matériaux contribue à la préservation des ressources naturelles.

Ce produit contient des piles qui sont soumises à la directive européenne 2006/66/CE selon laquelle elles ne doivent pas être éliminées avec les ordures ménagères. Renseignez-vous sur les dispositions en vigueur concernant la mise en rebut séparée des piles. La mise en rebut correcte du produit usagé permet de préserver l'environnement et la santé.

Déclaration de conformité

Fabricant : Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Ce produit est conforme aux directives européennes suivantes :

2014/30/UE (CEM)

2014/35/UE (LVD)

2011/65/UE (RoHS)

2012/206/UE (ErP)
