Type de produit	Flash cobra
Marque	Metz
Modèle	Mecablitz M400
Dimensions (H x L x P)	Ca. 65 x 94,1 x 86,8 mm
Poids (sans piles)	Env. 220 g
Alimentation	4 piles AA (NiMH, alcalines ou lithium)
Nombre guide max. (ISO 100/21°, zoom 105 mm)	40 m (131 ft)
Modes flash	AUTO, TTL, TTL HSS, M, M HSS, LED, Remote maître/esclave, Servo
Synchronisation	1er/2nd rideau, haute vitesse HSS
Correction d'exposition	-3 à +3 EV par paliers de 1/3
Orientation de la tête	Vertical : -9° à 90° ; Horizontal : 60° à 180° (gauche/droite)
Zoom motorisé	24-105 mm (12 mm avec diffuseur grand-angle)
Éclairage vidéo LED	100 lx à 1 m, intensité 1/1 à 1/32
Température de couleur (flash)	Environ 5600 K
Affichage	Écran OLED
Fonctions sans fil	Maître/esclave, 4 canaux, 2 groupes (RMT, RMT2)
Mise à jour firmware	Via prise USB (micro)
Entretien et nettoyage	Chiffon doux sec ou légèrement humide ; ne pas pulvériser de liquide
Sécurité	Ne pas utiliser près de gaz inflammables ; éviter éclairs directs dans les yeux
Accessoires optionnels	Mecabounce MBM-04, pied S60, Easy Softbox ESB 60-60

FOIRE AUX QUESTIONS - Mecablitz M400 METZ

Comment allumer et éteindre le flash ?

Pour allumer, appuyez sur la touche ⑦ (ON/OFF) jusqu'à ce que l'écran s'allume. Pour éteindre, appuyez longuement sur la même touche jusqu'à ce que tous les affichages disparaissent.

Comment régler le mode flash TTL ?

Appuyez sur la touche ⑧ (≡) pour afficher le menu de sélection. Utilisez les touches directionnelles pour choisir TTL ou TTL HSS, puis confirmez avec ⑨ (◇). Assurez-vous que l'appareil photo est réglé sur un mode compatible (P, S, A, etc.).

La portée ne s'affiche pas sur l'écran, que faire ?

Cela peut venir d'un manque d'échange de données avec l'appareil photo. Enfoncez le déclencheur à mi-course pour activer la communication. Vérifiez aussi que la tête zoom est en position normale (non inclinée) et que le flash n'est pas en mode remote ou AUTO.

Comment utiliser le flash en mode sans fil (remote) ?

En mode maître : installez le flash sur l'appareil photo et réglez le mode sans fil WL sur l'appareil. Le flash passe automatiquement en CTRL+. Pour les esclaves, réglez le mode SLAVE sur le flash, choisissez un groupe (RMT ou RMT2) et un canal (CH 1-4) identique à celui du maître.

Que signifie le clignotement de la touche ON/OFF ?

La touche ⑦ clignote en vert lorsque le flash est prêt (condensateur chargé). En mode veille (Auto-OFF), elle clignote en rouge. Si elle ne clignote pas, vérifiez les piles.

Comment régler la correction d'exposition au flash ?

En mode TTL, utilisez les touches directionnelles ⑧ pour ajuster la valeur de correction entre -3 et +3 EV par paliers de 1/3. Le réglage est immédiat. Attention : certains appareils nécessitent de régler cette correction directement sur l'appareil.

Comment nettoyer l'écran du flash ?

Utilisez un chiffon doux et sec (microfibres). Pour les salissures tenaces, humidifiez légèrement le chiffon. Ne pulvérisez jamais de liquide directement sur l'écran pour éviter d'endommager les composants internes.

Quels types de piles puis-je utiliser ?

Le flash accepte 4 piles AA : accus NiMH 1,2 V, piles alcalines 1,5 V ou piles lithium 1,5 V. Respectez la polarité et utilisez uniquement des piles de même type et capacité.

Comment mettre à jour le firmware ?

Téléchargez la mise à jour sur le site Metz (www.metz-mecatech.de). Connectez le flash à un ordinateur via la prise USB micro (⑥) et suivez les instructions. Le micrologiciel permet d'adapter le flash aux futurs appareils photo.

Que faire si le flash ne fonctionne pas correctement ?

Essayez de couper le flash pendant 10 secondes avec la touche ⑦. Vérifiez les piles et remplacez-les si nécessaire. Assurez-vous que le flash est bien fixé sur l'appareil. En cas de problème persistant, contactez votre revendeur.

MODE D'EMPLOI Mecablitz M400 METZ

Ca. 65 × 94,1 × 86,8

Gewicht:

1 Consignes de sécurité ....48

2 Fonctions flash dédiées .... 50

3 Préparation du flash....51

3.1 Alimentation 51
3.2 Montage du flash 52
3.3 Mise en marche et coupure du flash ..... 52
3.4 Le menu de sélection 52
3.5 Le menu OPTIONEN 53
3.6 INFO 53
3.7 Coupure automatique du flash / Auto - OFF....53

4 DEL de signalisation sur le flash .... 54

4.1 Affichage de disponibilité du flash ..... 54

4.2 Témoin de mode de fonctionnement du flash....54

5 Indications sur l'écran .... 55

5.1 Affichage du mode flash.... 55

5.2 Affichage de la portée....55

5.2.1 Indication de la portée en mode flash TTL-/TTL HSS ..... 55

5.2.2 Indication de la portée en mode flash manuel ..... 56

5.2.3 Dépassement de la capacité d'affichage ..... 56

6 Signalisations dans le viseur....56

7 Modes de fonctionnement du flash....57

7.1 Mode flash automatique (AUTO) 57

7.2 Pré-éclair TTL et mesure ADI 57

7.3 Mode flash manuel 58

7.4 Synchronisation automatique haute vitesse (HSS)....59

7.5 Mode LED (éclairage vidéo) 60

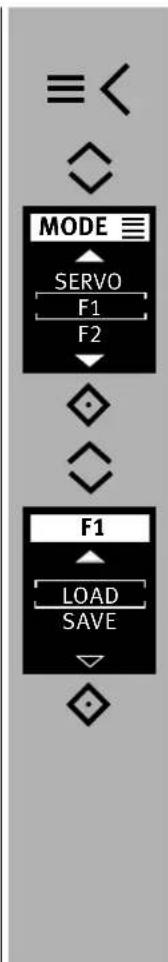

7.6 Programme favori 61

8 Correction manuelle d'exposition au flash 62

9 Fonctions spéciales ....63

9.1 Asservissement de la tête zoom motorisée („Zoom“) ..... 63

9.1.1 Zoom automatique....63

9.1.2 Mode zoom manuel 63

9.2 Diffuseur grand-angle 65

9.3 mecabounce Diffuser MBM-04....65

10 Mode multi-flash sans fil. 66

10.1 Mode remote maître 66

10.1.1 Régler le canal esclave....67

10.1.2 Régler le mode de flash du maître ..... 68

10.1.3 Commande proportionnelle (RATIO)....69

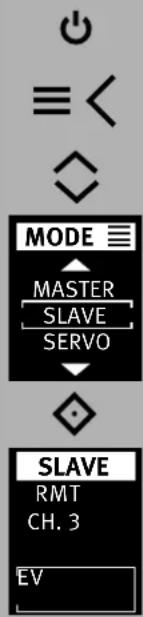

10.2 Mode flash remote slave 71

10.2.1 Régler le mode flash remote esclave .....71

10.2.2 Régler le canal esclave ....72

10.2.3 Régler le mode esclave ..... 72

10.2.4 Régler la puissance partielle de l'esclave .....73

10.2.5 Régler la puissance partielle/correction d'exposition de l'esclave....73

10.3 Modo flash SERVO....74

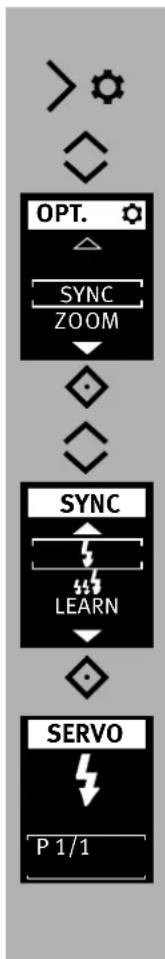

10.3.1 Régler le mode flash SERVO....74

10.3.2 Régler le pré-éclair ou la synchronisation .....75

10.3.3 Réglage du mode servo puissance partielle .....75

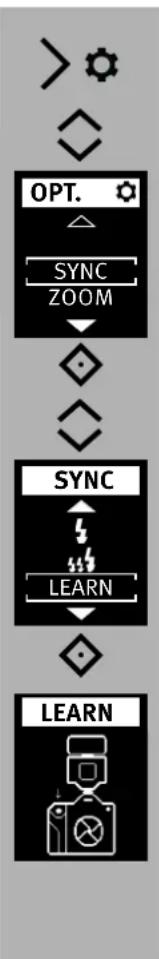

10.3.4 Fonction d'apprentissage 75

11 OPTION menú....76

11.1 Mode Zoom automatique (A-ZOOM) 76

11.2 Mode Zoom manuel....76

11.3 Lumière auxiliaire AF (AF-BEAM) 77

12 Techniques de photographie au flash ....78

12.1 Éclairage indirect au flash....78

12.2 Éclairage indirect au flash avec carte-réflecteur .....78

13 Synchronisation du flash....79

13.1 Commutation automatique sur la vitesse de synchro-flash..79

13.2 Synchronisation normale 79

13.3 Synchronisation en vitesse lente (SLOW) .....79

13.4 Synchronisation sur le 2ème rideau (mode 2nd curtain SLOW2) 80

14 Réglages de l'écran tactile....81

14.1 Luminosité ....81

14.2 Affichage des portées en mètres ou pieds (UNIT)....81

15 Maintenance et entretien....82

15.1 Mise à jour du micrologiciel ..... 82

15.2 Formation du condensateur de flash 82

15.3 Réinitialisation (RESET) 82

16 Remède en cas de mauvais fonctionnement ....83

17 Caractéristiques techniques....85

18 Accessoires en option 86

Tableau 1: Nombres-guides pour la puissance maximale (P 1/1) ..... 266

Tableau 2: Durée de liéclair pour les différents niveaux de puissance . 267

Tableau 3: Nombres-guides en mode HSS/FP ..... 267

Tableau 4: Temps de recyclage et autonomie pour différents types de piles....268

Préambule

Nous vous remercions d'avoir choisi un produit Metz et sommes heureux de vous saluer au sein de la grande famille de nos clients.

Nous savons que vous brûlez d'envie d'essayer votre flash.

Prenez tout de même le temps de lire les instructions de service.

C'est la seule manière de découvrir les potentialités de votre flash et d'apprendre à les utiliser.

Ce flash convient aux:

- Appareil photo numérique Sony avec fonction prééclair TTL et mesure ADI.

Ce flash n'est pas compatible avec les appareils d'autres fabricants !

Veuillez également déplier le rabat en dernière page pour consulter les illustrations.

Explication

Doigt pointé, remarque

Attention : consigne de sécurité extrêmement importante !

Utilisation correcte

Ce flash est exclusivement destiné à l'éclairage de sujets dans le domaine photographique. Il ne doit être utilisé qu'avec les accessoires mentionnés dans ce mode d'emploi ou homologués par Metz. Le flash ne doit en aucun cas être utilisé à d'autres fins que celles décrites ci-dessus.

1 Consignes de sécurité

⚠️ Ne déclenchez en aucun cas un éclair à proximité de gaz ou de liquides inflammables (essence, diluants, etc.) ! RISQUE D'EXPLOSION !
Ne déclenchez jamais le flash à proximité des yeux ! L'amorçage d'un éclair directement devant les yeux de personnes ou d'animaux peut entraîner une lésion de la rétine et occasionner de graves troubles visuels pouvant aller jusqu'à l'aveuglement.
⚠️ Ne photographiez jamais au flash le conducteur d'un bus, d'un train, d'une voiture, d'une moto ni un cycliste, car sous le coup de l'éblouissement il risque de provoquer un accident !
⚠️ Ne plus utiliser le flash si le boîtier est endommagé à tel point que les pièces intérieures ne sont plus fixées. Retirer les piles ! Ne pas toucher les composants intérieurs. HAUTE TENSION !
⚠️ Après une séquence d’éclairs, la glace du réflecteur est très chaude. Ne la touchez pas, risque de brûlure !
⚠️ Ne démontez pas le flash ! DANGER HAUTE TENSION ! Le flash ne renferme pas de pièces susceptibles de pouvoir être réparées par un non-spécialiste.

• Le flash est conçu et agréé pour l'emploi exclusif en photographie!
• Utilisez exclusivement les sources d'énergie autorisées mentionnées dans le mode d'emploi!
• Ne pas ouvrir ni court-circuiter les piles !
• N'exposez pas les piles ou accus à une trop grande chaleur, par ex. au soleil, aux flammes ou autre!
• Ne jetez pas au feu les piles ni les accus usés!
• N'utilisez pas des piles ou accus défectueux!
• Ne soumettez pas le flash à une trop grande chaleur ni à une trop forte humidité de l'air ! Ne conservez pas le flash dans la boîte à gants de votre voiture.
• Ne rechargez pas les piles sèches.
• Maintenez votre flash et le chargeur à l'abri de l'eau tombant en gouttes et des projec-tions d'eau!
• Ne soumettez pas le flash à une trop grande chaleur ni à une trop forte humidité de l'air! Ne conservez pas le flash dans la boîte à gants de votre voiture!
• Un changement rapide de température peut entraîner la formation de buée. Laissez le temps à l'appareil pour s'acclimater!

• Au moment de déclencher un éclair, il ne doit pas y avoir de matière opaque directement devant ni sur la glace du réflecteur. La glace du réflecteur ne doit pas non plus être souillée. En cas de non-respect de cette consigne de sécurité, l'énergie de l'éclair peut provoquer des brûlures sur la matière opaque ou sur la glace du réflecteur.

• Si vous êtes amené à faire des séries de photos au flash à pleine puissance et en recyclage rapide, veillez à faire une pause d'au moins 3 minutes après 20 éclairs !

• Si vous effectuez des séries de photos au flash à pleine puissance en bénéficiant de temps de recyclage courts avec une position zoom à 35 mm et en dessous, le diffuseur grand-angle risque de beaucoup chauffer en raison de la forte énergie de l'éclair !
• Le flash ne peut être utilisé conjointement avec le flash intégré de l'appareil photo que si celui-ci peut être complètement déployé!

2 Fonctions flash dédiées

Les fonctions flash dédiées sont des fonctions de flash adaptées spécialement à un système d'appareil photo. Les fonctions de flash supportées dépendent alors du type d'appareil.

• Témoin de disponibilité du flash dans le viseur / sur écran de l'appareil photo
  • Vitesse de synchro-flash automatique
• Pré-éclaire TTL et mesure ADI
• Mode flash manuel
  • Correction manuelle de l'exposition
• Synchronisation sur le 1er ou 2ème rideau (REAR)
• Synchronisation haute vitesse (HSS) automatique en mode TTL et M
  • Asservissement de la tête zoom motorisée
• Commande de l'éclair d'assistance AF
• Affichage automatique de la portée de l'éclair
• Modo flash Remote sans fil
• Modo Servo
• Fonction de réveil du flash
  • Inhibition du flash (AUTO-FLASH)

Dans le cadre du présent mode d'emploi, il n'est pas possible d'aborder en détail tous les types d'appareils photo et leurs fonctions flash correspondantes. Nous vous renvoyons à ce sujet à la description de l'emploi du flash figurant dans le mode d'emploi de l'appareil photo où sont indiquées les fonctions de flash supportées par votre appareil photo ou à régler directement sur l'appareil photo !

Si vous utilisez un objectif sans CPU (par ex. un objectif sans autofocus), vous rencontrerez en partie des limites !

3 Préparation du flash

3.1 Alimentation

Choix des piles ou accus

Le flash peut fonctionner sur :

• 4 accus au nickel-hydrure métallique de 1,2 V, type CEI HR6 (AA / Mignon), capacité nettement supérieure à celle des accus NiCd et moins nuisibles à l'environnement car sans cadmium.
• 4 piles sèches alcalines au manganèse de 1,5 V, type CEI LR6 (AA / Mignon), source de courant sans entretien pour exigences de performances moyennes.
• 4 piles au lithium de 1,5 V, type CEI FR6 (AA / Mignon), source de courant sans entretien à haute performance et avec une perte de capacité minime.

N'utilisez que les sources d'alimentation indiquées ci-dessus. Si vous utilisez d'autres sources d'alimentation, le flash risque d'être endommagé.

Si le flash reste inutilisé pendant une longue période, retirez les piles ou accus de l'appareil.

Remplacement des piles

Les piles/accus sont vides ou usagés lorsque le temps de recyclage (durée entre le déclenchement du flash à pleine puissance lumineuse, p. ex. pour la série M, jusqu'à ce que le témoin de disponibilité du flash s'allume à nouveau) dépasse les 60 sec. Le message d'avertissement de pile usée s'affiche également sur l'écran.

• Mettre le flash hors service en appuyant sur la touche ⏻⑦ jusqu'à ce que tous les affichages disparaissent.
• Retirer le flash de l'appareil photo, abaisser le couvercle du compartiment des piles puis le soulever.
• Introduire les piles ou les accus dans le sens de la longueur conformément aux symboles sur les piles.
• Refermer le couvercle du compartiment des piles et le pousser vers le haut.

À la mise en place des piles ou accumulateurs, respectez la polarité conformément aux symboles de piles figurant dans le compartiment à piles. Une inversion de polarité peut conduire à la destruction de l'appareil! Risque d'explosion en cas d'usage non conforme des piles. Remplacez toujours toutes les piles par des piles de qualité identiques d'un même fabricant et de même capacité!

Les piles ou accumulateurs usagés ne doivent pas être jetés avec les déchets ménagers! Apportez votre contribution à la protection de l'environnement et remettez les piles ou accumulateurs usagés aux points de collecte correspondants!

3.2 Montage du flash

Fixation du flash sur l'appareil

Éteindre l'appareil photo et le flash avant le montage ou le démontage du flash !

• Retirez le capuchon de protection de la base de l'unité.
• Tournez l'écrou moleté ⑪ jusqu'en butée contre le flash. À présent, le pion d'immobilisation dans le sabot est complètement éclipsé dans le boîtier du flash.
• Engagez le sabot du flash dans la griffe porte-accessoires de l'appareil photo.
• Tournez l'écrou moleté ⑪ jusqu'en butée contre le boîtier de l'appareil photo pour bloquer le flash. Sur les reflex sans trou d'immobilisation, le pion monté sur ressort reste éclipsé dans le boîtier du flash et n'abîme pas la surface.

Retirer le flash de l'appareil photo

Éteindre l'appareil photo et le flash avant le montage ou le démontage du flash !

• Tournez l'écrou moleté ⑪ jusqu'en butée contre le flash.
• Dégagez le flash de la griffe porte-accessoires de l'appareil photo.

3.3 Mise en marche et coupure du flash

- Mettre le flash en service en appuyant sur la touche ⑦.

L'écran d'accueil apparaît.

Le flash passe ensuite toujours au dernier mode utilisé.

En mode veille, la touche ⏻ ⑦ clignote en rouge.

Pour mettre hors service, appuyer sur la touche ⏻ ⑦ jusqu'à ce que tous les affichages disparaissent.

Si le flash reste inutilisé pendant une période prolongée, nous recommandons de mettre le flash hors service avec la touche ⏻⑦ et retirer les sources d'alimentation (piles, accus).

3.4 Le menu de sélection

- Appuyer sur la touche Ⓔ, le menu de sélection s'affiche.

Les touches 78 permettent de sélectionner les modes de fonctionnement.

AUTO, chap. 7.1

TTL, chap. 7.2

TTL HSS, chap. 7.4

M, chap. 7.3

M HSS, chap. 7.4

LED, chap. 7.5

- Appuyer sur la touche ⚠, le menu s'affiche.

Les touches Ⓧ permettent de sélectionner les options selon le mode de fonctionnement réglé.

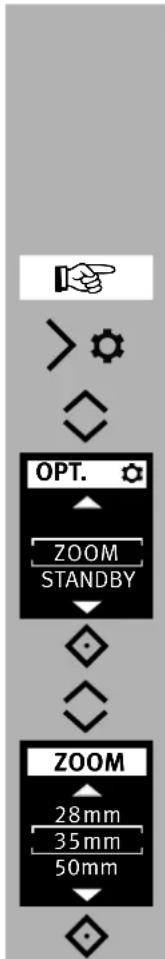

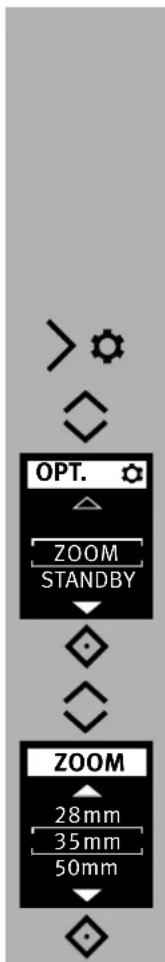

ZOOM (réglage du réflecteur), chap. 9.1

STANDBY (arrêt automatique de l'appareil), chap. 3.7

AF BEAM (lumière auxiliaire AF), chap. 11.3

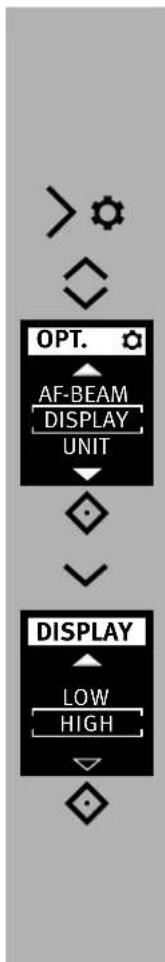

ÉCRAN (luminosité), chap. 14.1

ÉCRAN (mètres / pieds), chap. 14.2

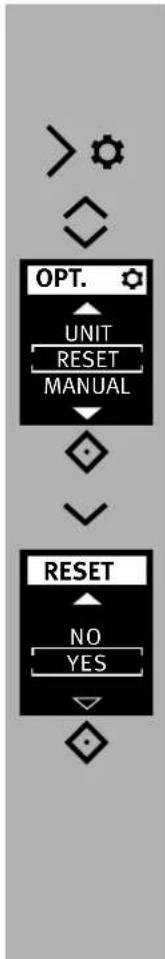

RESET, chap. 15.3.

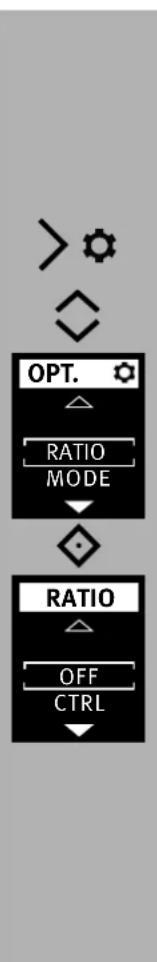

MODE ^2) 3), chap. 10.1.2

RATIO ^2) (Luminodité), chap. 10.1.4

CTRL+ (Remote), chap. 10.1

GROUP ^3) (Groupe esclave), chap 10.2.3.

SYNC ^4) , chap. 10.4.2

2) possible uniquement en mode maître

3) possible uniquement en mode esclave

4) uniquement en mode SERVO.

L'affichage des paramètres du flash dépend du mode de flash sélectionné.

3.6 INFO

Les réglages actuels du flash peuvent être affichés pendant le fonctionnement.

- Appuyer sur la touche ◇ ⑨ et la maintenir enfoncée..

La fenêtre s'AMFO che.

L'affichage dépend du mode de fonctionnement et des options réglées.

3.7 Coupure automatique du flash / Auto - OFF

En usine, le flash est réglé pour se mettre en veille (Auto-OFF) 3 minutes environ -

• après la mise en marche,
• après déclenchement d'un éclair,
• après l'enfoncement à mi-course du déclencheur de l'appareil photo,
• après l'arrêt du système de mesure d'exposition de l'appareil photo...

... passage en mode veille (Auto OFF) afin d'économiser de l'énergie et pour éviter toute décharge involontaire des sources d'alimentation.

L'activation de l'arrêt automatique de l'appareil est indiquée sur l'écran INFO. Le témoin de disponibilité du flash ⑦ et les affichages sur l'écran OLED disparaissent.

En mode veille, la touche ⏻⑦ clignote en rouge.

Les réglages effectués avant l'arrêt automa-tique sont conservés et sont rétablis immédiatement à la remise en marche.

Le flash peut être réactivé en appuyant sur la touche ◇ ⑨ ou en effleurant le déclencheur de l'appareil photo (fonction de réveil).

En mode SLAVE/SERVO, la mise hors tension automatique n'est pas activée.

Si le flash reste inutilisé pendant une période prolongée, il est conseillé de couper le flash avec l'interrupteur principal ⏻ ⑦ !

Le flash se met totalement hors service après env. 1h d'inactivité.

Régler l'arrêt automatique de l'appareil

• Mettre le flash en service en appuyant sur la touche ⏻⑦.
  L'écran d'accueil apparaît.
  Le flash passe ensuite toujours au dernier mode utilisé.
• Appuyer sur la touche ⚫, le menu s'affiche.
• Sélectionner l'option de menu STANDRY des touches ⑧.

- Appuyer sur la touche ◇ ⑨ et ouvrir le menu.

- Sélectionner l'option de menu ON de la touche ⑧.

- Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

En mode veille, la touche ⏻⑦ clignote en rouge.

4 DEL de signalisation sur le flash

4.1 Affichage de disponibilité du flash

Lorsque le condensateur du flash est chargé, la touche ⏻ ⑦ clignote en vert sur le flash et indique ainsi la disponibilité du flash.

Il signale ainsi que la prochaine photo peut être prise avec l'éclairage par le flash.

La disponibilité du flash est aussi transmise à l'appareil photo et est signalée dans le viseur.

Si une prise de vue est effectuée avant l'affichage de la disponibilité du flash dans le viseur, le flash n'est alors pas déclenché. Dans le cas où l'appareil photo a déjà commuté en vitesse de synchro-flash, la prise de vue peut alors être sous-exposée (voir 13.1).

4.2 Témoin de mode de fonctionnement du flash

Le symbole OK s'allume à l'écran pendant env.

3 secondes dès lors que la prise de vue dans les modes, avec pré-éclair TTL et mesure ADI ainsi que mode automatique (AUTO.1) est correctement exposée!

Sans témoin de bonne exposition après la prise de vue, celle-ci est alors sous-exposée.

Vous devez alors :

• régler sur le plus petit indice d'ouverture suivant (p. ex. au lieu d'une ouverture de 8, régler sur 11), ou
• vous rapprocher du sujet ou de la surface éfléchissante (p. ex. pour les flashes indirects) ou
• régler une valeur ISO plus élevée sur la caméra.

Observer l'indication de la portée sur l'écran du flash (voir 5.2).

5 Indications sur l'écran

Les appareils photo transmettent les valeurs ISO, la distance focale de l'objectif (mm) et l'ouverture du diaphragme au flash. Celui-ci adapte alors automatiquement ses réglages nécessaires. A partir des valeurs et de son nombre-guide, il calcule la portée maximale de l'éclair.

Le mode de fonctionnement et la portée s'affichent sur l'écran du flash.

Si le flash est utilisé alors qu'il n'a pas reçu les données de l'appareil photo, les réglages sont affichés sur le flash.

5.1 Affichage du mode flash

L'écran affiche le mode flash choisi. A cet égard, différents affichages sont possibles pour le mode flash TTL pris en charge (p.ex., etTTL)

TTL HSS) et le mode flash manuel M

(voir 7.4), selon le modèle d'appareil photo.

5.2 Affichage de la portée

Lors de l'utilisation d'appareils photo et d'un objectif à CPU, la portée s'affiche à l'écran.

Pour cela, un échange de données doit avoir eu lieu entre l'appareil photo et le flash, par exemple par l'enfoncement à mi-course du déclencheur de l'appareil photo. La portée peut s'afficher soit en mètres (m), soit en pieds (ft - feet) (voir 14.2).

Aucune portée ne s'affiche si...

• lorsque la tête zoom est orientée différemment de sa position normale (vers le haut ou le côté)
• lorsque le flash fonctionne en mode REMOTE MASTER, REMOTE SLAVE, SERVO ou AUTO.

5.2.1 Indication de la portée en mode flash TTL-/TTL HSS

En modes flash et ; voir 7.2), TTLTTL HSS

l'écran affiche la valeur de la portée maximale de l'éclair.

La valeur affichée se rapporte à la réflectance de 25% du sujet, ce qui est le cas dans la plupart des situations de prise de vue.

Des écarts importants du degré de réflectance, par exemple pour des sujets très fortement ou très faiblement réfléchissants, peuvent influencer la portée du flash.

Le sujet devrait se situer entre environ 40 et 70 % de la portée affichée, pour laisser au système électronique une latitude suffisante pour doser la lumière.

Pour éviter une surexposition, ne pas descendre en dessous de 10% de la portée maximale en tant que distance minimale par rapport au sujet.

L'adaptation à la situation de prise de vue est possible par exemple en modifiant l'ouverture du diaphragme.

5.2.2 Indication de la portée en mode flash manuel En mode flash manuel l'écran indique la valeur de la distance à respecter pour une exposition correcte du sujet au flash. L'adaptation à la situation de prise de vue est possible par exemple en modifiant l'ouverture du diaphragme ou en choisissant une puissance partielle manuelle (voir 7.3).

5.2.3 Dépassement de la capacité d'affichage

L'écran du flash peut afficher une portée maximale de 99 m ou 99 ft.

Pour des valeurs élevées de sensibilité ISO et de grandes ouvertures du diaphragme, il peut arriver que la portée maximale affichable soit dépassée.

Ceci est signalé par une flèche ou un triangle derrière la valeur de la distance affichée.

6 Signalisations dans le viseur

Exemples de signalisations dans le viseur:

Symbole éclair s'allume:

Le flash est prêt à l'emploi (sur certains appareils photo).

Symbole éclair clignotement lent:

Allumez le dispositif flash.

Principes à respecter en cas de mauvaise exposition:

• En cas de surexposition : ne pas utiliser de flash!
• En cas de sous-exposition: brancher le flash ou utiliser un pied et un temps d'exposition plus long.

Dans les différents programmes d'exposition et modes automatiques, les raisons d'une mauvaise exposition peuvent être variables.

Reportez-vous au mode d'emploi de votre appareil photo pour connaître la signification des signalisations dans le viseur.

7 Modes de fonctionnement du flash

Les modes de fonctionnement suivants sont disponibles selon le type d'appareil photo :

• Mode flash auto( ), AUTOp. 7.1
• Mode pré-éclaire TTL ( ), dTap. 7.2
• Mode flash manuel ( ), cMap.7.3
• Synchronisation automatique haute vitesse (HSS), chap. 7.4
• Mode LED (éclairage vidéo)
• Mode MASTER, chap. 10.1
• Mode, SHAVE. 10.2
• Modo flash ( ), SERVO chap. 10.4.

Avant le réglage des modes TTL HSS et M

HSS, un échange de données doit avoir lieu entre le flash et l'appareil photo, par exemple en activant le déclencheur de l'appareil photo.

7.1 Mode flash automatique (AUTO)

Le mode AUTO permet d'utiliser le flash simplement pour des prises de vue avec flash. Il n'est dans ce cas pas nécessaire de procéder à des réglages sur le flash.

Le mode AUTO est un mode flash simplifié pour les appareils photos numériques sans possibilité de réglage ou le mode de fonctionnement «Programme P» et le programme entièrement automatique.

7.2 Pré-éclair TTL et mesure ADI

Le pré-éclair TTL et la mesure ADI sont des modes flash TTL numériques et des variantes perfectionnées du mode flash TTL des appareils photo argentiques. Avant la prise de vue à proprement parler, le flash émet un pré-éclair de mesure quasiment imperceptible. La lumière réfléchie du pré-éclair de mesure est analysée par l'appareil photo.

L'exposition consécutive est adaptée à la situation de la prise de vue (voir détails dans le mode d'emploi de l'appareil photo) en fonction de cette évaluation. Lors de la mesure ADI, des données de distance de l'objectif sont en plus intégrées dans l'exposition au flash. La sélection ou le paramétrage des modes pré-éclair TTL et mesure ADI se fait sur l'appareil photo (voir le mode d'emploi de l'appareil photo).

Le flash doit être placé en mode de fonctionnement ou AUTOTTI

Réglage du mode

• Mettre le flash en service en appuyant sur la touche ⏻⑦. L'écran d'accueil apparaît. Le flash passe ensuite toujours au dernier mode utilisé
• Appuyer sur la touche Ⓤ, le menu de sélection s'affiche.

• Sélectionner le mode de fonctionnement Ⓧ à l'aide des touches TTL

• Appuyer sur la touche ◇ ⑨ et confirmer le mode de fonctionnement choisi.

• Régler l'appareil photo sur un mode correspondant, p. ex.P, S, A etc.
• Activer le déclencheur de l'appareil pour déclencher un échange de données entre le flash et l'appareil photo.

7.3 Mode flash manuel

En mode flash manuel M, le flash émet un éclair non dosé avec sa pleine puissance si aucune puissance partielle n'est réglée. L'adaptation à la situation de prise de vue s'effectue par exemple en jouant sur le réglage de l'ouverture au niveau de l'appareil photo ou en sélectionnant une puissance partielle manuelle adaptée.

La plage de réglage s'étend de P 1/1 à P1/256 en mode ou M 1/1 à P 1/64 en mode M HSS

L'écran affiche la distance à laquelle le sujet est exposé correctement (voir 5.2).

Réglage du mode

• Mettre le flash en service en appuyant sur la touche ⏻ ⑦. L'écran d'accueil apparaît. Le flash passe ensuite toujours au dernier mode utilisé.
• Appuyer sur la touche Ⓤ, le menu de sélection s'affiche.

• Sélectionner le mode de fonctionnement M l'aide des touches ⑱.

• Appuyer sur la touche ◇ ⑨ et confirmer le mode de fonctionnement choisi.

• Activer le déclencheur de l'appareil pour déclencher un échange de données entre le flash et l'appareil photo.

Plusieurs modèles d'appareil photo prennent en charge le mode flash manuel exclusivement lorsqu'ils sont eux-mêmes en mode de fonctionnement manuel M. Dans les autres modes de fonctionnement de l'appareil photo, un message d'erreur s'affiche à l'écran et le déclenchement se verrouille

Puissances partielles manuelles

Dans le mode manuel, il est également possible de régler une puissance de lumière partielle.

Procédure de réglage

- Régler la puissance partielle (P) à l'aide des touches Ⓧ l'indication de distance d'éloignement est modifiée en fonction de la puissance partielle réglée.

Le réglage prend immédiatement effet et est automatiquement enregistré.

L'indication de distance est automatiquement adaptée à la puissance partielle (voir 5.2).

7.4 Synchronisation automatique haute vitesse (HSS)

Plusieurs appareils photo prennent en charge la synchronisation automatique haute vitesse (voir mode d'emploi de l'appareil photo). Ce mode flash permet d'utiliser un flash même en cas de temps de pose plus court que le temps de synchro-flash.

Ce mode est intéressant par exemple pour les portraits en lumière ambiante très claire, si la profondeur de champ doit être limitée par une large ouverture du diaphragme (par exemple F 2,0) ! Le flash prend en charge la synchronisation haute vitesse dans les mode flash et TTL M

Cependant, en raison des lois de la physique, le nombre-guide et donc aussi la portée du flash sont parfois considérablement limités par la synchronisation haute vitesse !

C'est pourquoi vous devez tenir compte de l'indication de la portée qui s'affiche à l'écran du flash !

La synchronisation haute vitesse est automatiquement utilisée si un temps de pose plus court que la vitesse de synchro-flash est réglé sur l'appareil photo de manière manuelle ou automatique par le programme d'exposition.

Tenez compte du fait que le nombre-guide du flash dépend, en plus, du temps de pose pour la synchronisation haute vitesse :

plus le temps de pose est court, plus le nombre-guide est petit!

La synchronisation haute vitesse est automatiquement utilisée si un temps de pose plus court que la vitesse de synchro-flash est réglé sur l'appareil photo de manière manuelle ou automatique par le programme d'exposition.

• Mettre le flash en service en appuyant sur la touche Ⓔ⑦.
  L'écran d'accueil apparaît. Le flash passe ensuite toujours au dernier mode utilisé.
• Activer le déclencheur de l'appareil pour déclencher un échange de données entre le flash et l'appareil photo.
• Appuyer sur la touche ⚫, le menu de sélection s'affiche.
• Sélectionner le mode de fonctionnement ou MHSSTTles touches ⑧.

- Appuyer sur la touche ◇ ⑨ et confirmer le mode de fonctionnement choisi.

Le réglage prend effet immédiatement.

Lorsque vous activez la synchronisation haute vitesse HSS sur le flash, la synchronisation sur le 2e rideau (REAR) se désactive automatiquement.

7.5 Mode LED (éclairage vidéo)

Avec le mode LED (éclairage vidéo), il est possible d'éclairer l'enregistrement d'images animées en plan rapproché.

Réglage du mode

• Mettre le flash en service en appuyant sur la touche ⏻⑦. L'écran d'accueil apparaît. Le flash passe ensuite toujours au dernier mode utilisé.
• Appuyer sur la touche Ⓤ, le menu de sélection s'affiche.

• Sélectionner le mode de fonctionnement LED l'aide des touches ⑧.

• Appuyer sur la touche ◇ ⑨ et confirmer le mode de fonctionnement choisi.

• Sélectionner la luminosité souhaitée à l'aide des touches ⑧.
  Le réglage prend effet immédiatement.

7.6 Programme favori

En photographie au flash, on retrouve souvent les mêmes situations (par ex. fêtes de famille dans le salon, etc.). Pour ne pas avoir à refaire à chaque fois les mêmes gestes de réglage, le mecablitz permet de sauvegarder les réglages du flash sous forme de programme favori. Les paramètres du flash peuvent alors être rappelés instantanément.

Le flash possède 2 mémoires pour sauve-garder les réglages effectués.

Marche à suivre pour enregistrer un programme favori

• Régler les paramètres du flash. Régler le mode de fonctionnement souhaité. Régler les options correspondant au mode de fonctionnement.
• Appuyer sur la touche Ⓤ, le menu de sélection s'affiche.
• A l'aide des touches ⑧, sélectionner les emplacements d'enregistrement F1 F2
• Appuyer sur la touche ◇ ⑨ et confirmer l'emplacement d'enregistrement choisi.

• Sélectionner de fonctionnement SAVE e des touches ⑧.

• Appuyer sur la touche ◇ ⑨ et confirmer l'emplacement d'enregistrement choisi.
  • L'affichage de o.k apparaît.

Marche à suivre pour charger un programme favori

• Appuyer sur la touche Ⓤ, le menu de sélection s'affiche.
• A l'aide des touches Ⓤ, sélectionner les emplacements d'enregistrement F1 . F2

• Appuyer sur la touche ◇ ⑨ et confirmer l'emplacement d'enregistrement choisi.

• Sélectionner à l'aide des touches ⑧. LOAD

• Appuyer sur la touche ◇ ⑨ et confirmer le chargement du programme des favoris.
  • L'affichage de o.k apparaît.

8 Correction manuelle d'exposition au flash

L'automatisme d'exposition au flash de la plupart des appareils photo est calibré pour une réflectance du sujet de 25 % (réflectance moyenne des sujets photographiés au flash).

Un fond sombre qui absorbe beaucoup de lumière ou un fond clair très réfléchissant (par exemple les prises de vue à contre-jour) peuvent se traduire respectivement par une surexposition ou sous-exposition du sujet.

Pour compenser l'effet précité, vous pouvez adapter manuellement l'exposition au flash, avec une valeur de correction à la prise de vue. L'importance de la valeur de correction dépend du contraste entre le sujet et le fond de l'image !

En modes flash TTL, vous pouvez paramétrer sur le flash des valeurs de correction manuelles pour l'exposition au flash entre -3 et +3 EV par paliers de tiers.

Conseil:

Sujet sombre sur fond clair: valeur de correction positive.

Sujet clair sur fond sombre: valeur de correction négative.

Une correction de l'exposition au flash en jouant sur l'ouverture de l'objectif n'est pas possible parce que l'automatisme d'exposition de l'appareil photo considère à nouveau l'ouverture modifiée du diaphragme comme ouverture normale. Lors du réglage d'une valeur de correction, l'affichage de la portée sur l'écran peut changer et être adapté à la

valeur de correction (en fonction du modèle d'appareil photo).

Procédure de réglage

- Appuyer de nouveau sur les touches ^8 et régler une valeur de correction (EV).

Le réglage prend effet immédiatement.

Une correction manuelle d'exposition au flash en mode flash TTL n'est possible que si l'appareil photo prend en charge cette fonction (voir mode d'emploi de l'appareil photo) !

Si l'appareil photo ne prend pas en charge cette fonction, la valeur de correction paramétrée reste sans effet.

Sur différents appareils photo, il est nécessaire de régler la valeur de correction manuelle d'exposition au flash sur l'appareil photo. Aucune valeur de correction ne s'affiche alors à l'écran du flash.

N'oubliez pas d'effacer la correction d'exposition au flash manuelle sur l'appareil photo, après la prise de vue!

Attention: Les objets fortement réfléchissants situés sur la photo du sujet peuvent gêner l'automatisme d'exposition de l'appareil photo. La prise de vue est alors sous-exposée. Retirer les objets réfléchissants ou configurer une valeur de correction positive.

9 Fonctions spéciales

Selon le modèle d'appareil photo ou le groupe d'appareils photo, vous disposez de plusieurs fonctions spéciales.

Avant la sélection et le paramétrage des fonctions spéciales, un échange de données doit donc avoir lieu entre le flash et l'appareil photo, par exemple par l'enfoncement à mi-course du déclencheur de l'appareil photo.

Le paramétrage doit se fait immédiatement après la sélection de la fonction spéciale, sinon le flash revient automatiquement en mode normal au bout de quelques secondes.

9.1 Asservissement de la tête zoom motorisée („Zoom“)

L'asservissement de la tête zoom motorisée permet d'éclairer des distances focales d'au moins 24 mm (film de petit format).

Grâce à l'utilisation du diffuseur grand-angle ⑨ intégré, l'éclairage s'élargit à 12 mm.

9.1.1 Zoom automatique

En cas d'utilisation du flash avec un appareil photo qui transmet des données concernant la distance focale de l'objectif, la position du zoom du réflecteur s'adapte automatiquement à cette distance focale.

L'adaptation automatique se fait pour des distances focales de l'objectif à partir de 24 mm.

L'adaptation automatique ne s'effectue pas si le réflecteur est incliné, si le diffuseur grand angle ② est sorti ou qu'un Mecabounce (accessoire) est monté.

Si vous le souhaitez, vous pouvez alors déplacer

manuellement la position du réflecteur afin d'obtenir certains effets d'éclairage (par exemple effet spot, etc.).

9.1.2 Mode zoom manuel

Avec les appareils photo qui ne transmettent pas de données concernant la distance focale de l'objectif, vous devez adapter manuellement la position du zoom du réflecteur à cette distance focale

Le mode zoom automatique n'est pas possible dans ce cas !

Procédure de réglage

• Appuyer sur la touche ⚠, le menu s'affiche.
• Sélectionner l'option de menu ZOOM des touches ⑧.

• Appuyer sur la touche ◇ ⑨ et ouvrir le menu.
• Sélectionner la valeur du zoom à l'aide des touches ⑧.

- Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

Le réglage prend effet immédiatement.

Les positions du zoom suivantes sont possibles pour le réflecteur : 24-28-35-50-70-85-105 mm (film de petit format).

Conseil:

Si vous n'avez pas continuellement besoin de la pleine puissance et portée du flash, vous pouvez laisser la position du réflecteur sur la position correspondant à la plus petite distance focale de l'objectif zoom.

Vous avez ainsi la garantie que votre photo sera toujours complètement couverte par l'éclair. Vous vous épargnez par là l'adaptation permanente à la focale variable de l'objectif.

Exemple:

Vous utilisez un objectif zoom avec une distance focale comprise entre 35 et 105mm. Dans ce cas, vous réglez la tête zoom du flash sur 35 mm.

Retour au mode zoom automatique

• Activer le déclencheur de l'appareil pour déclencher un échange de données entre le flash et l'appareil photo.
• Appuyer sur la touche ⚙, le menu s'affiche.
• Sélectionner l'option de menu ZOOM des touches Ⓤ.

• Appuyer sur la touche ⑨ et ouvrir le menu.
• Sélectionner l'option de menu A-Zoom des touches ⑧.
• Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

9.2 Diffuseur grand-angle

Le diffuseur grand-angle ② intégré permet de couvrir des focales d'objectifs à partir de 12 mm (film de petit format).

Retirez vers l'avant jusqu'en butée le diffuseur grandangle ② du réflecteur, puis relâchez-le.

Le diffuseur grand-angle ② se rabat automatiquement vers le bas. Le réflecteur est amené automatiquement à la position nécessaire.

L'adaptation automatique du réflecteur du zoom motorisé ne s'effectue pas si le diffuseur grand angle ② est utilisé.

Pour l'introduire, relevez le diffuseur grand-angle ② de 90° et introduisez-le complètement.

9.3 mecabounce Diffuser MBM-04

Lorsque le Mecabounce (accessoires en option ; voir 18) est monté sur le réflecteur du flash, le réflecteur est amené automatiquement dans sa position requise. Les données relatives à la distance et la valeur du zoom sont corrigées à 16 mm.

L'adaptation automatique du réflecteur du zoom motorisé ne s'effectue pas si un Mecabounce est utilisé.

L'utilisation simultanée du diffuseur grand angle et d'un mecabounce est impossible.

10 Mode multi-flash sans fil

Le flash prend en charge le système Sony-Remote sans fil « CTRL+ »

Un système remote se compose d'un flash maître sur l'appareil photo et d'un ou plusieurs flashes esclaves. Le ou les flashes esclaves sont commandés à distance sans fil par le réflecteur esclave du flash maître.

Pour éviter que plusieurs systèmes remote n'interfèrent mutuellement dans le même espace, il existe quatre canaux remote autonomes.

Les flashes maîtres et esclaves qui font partie du même système remote doivent être réglés sur le même canal remote.

Les flashes esclaves doivent pouvoir recevoir la lumière du flash maître avec le photo-capteur intégré ⑫.

Il n'y a pas d'affichage de la portée sur l'écran du flash en mode remote.

10.1 Mode remote maître

Le mode remote maître est réglé sur l'appareil photo. Pour cela, installez le M400 dans la griffe porte-flash de l'appareil photo et réglez le mode flash sans fil WL (WIRELESS = sans fil) sur l'appareil photo.

Après quoi, le mode maître CTRL+ est automatiquement activé sur le M400.

Le mode remote maître ne peut être utilisé ou réglé que si l'appareil photo accepte ce mode de fonctionnement.

Si l'appareil photo n'accepte pas le mode remote maître, celui-ci ne peut être réglé ou est automatiquement supprimé.

Lors du fonctionnement avec des appareils photos qui n'acceptent pas le mode remote maître, le mode remote esclave est automatiquement activé sur le M400. Le canal remote entre l'appareil photo et le flash s'ajuste en l'occurrence automatiquement.

Dans le mode remote maître CTRL+, le maître CTRL peut déclencher sans fil deux groupes esclaves séparés RMT et RMT2 et contrôler leur puissance lumineuse. Le mode flash sans fil TTL réglé en fonction totalement automatique et le mode flash manuel M avec 25 niveaux de puissance lumineuse manuels non réglés sont disponibles à la sélection comme modes de fonctionnement.

Le mode flash pour le maître et les flashes esclaves doivent être sélectionnés ou réglés eux-mêmes sur le flash respectif.

Le maître CTRL et les groupes esclaves RMT et RMT2 peuvent être utilisés avec ou sans commande proportionnelle (RATIO OFF) aussi bien en mode flash TTL sans fil qu'en mode flash manuel sans fil.

10.1.1 Régler le canal esclave

• Régler le mode flash sans fil WL (WIRELESS = sans fil) sur l'appareil photo.
• Appuyer sur la touche ⚙, le menu s'affiche.

• Sélectionner l'option de menu CHANNEL les touches ⑧.

• Appuyer sur la touche ◇ ⑨ et ouvrir l'option de menu choisie.

• Régler le canal souhaité à l'aide des touches ◇ ⑧.
• Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

Dans l'exemple, le canal remote CHANNEL 3 a été sélectionné.

Le réglage prend effet immédiatement.

Le maître CTRL et les groupes esclaves RMT et RMT2 doivent tous être réglés sur le même canal remote!

Il est possible de vérifier le réglage du canal, dans l'exemple, CHANNEL 3 (CH. 3), en appuyant sur la touche info ◇ ⑨.

10.1.2 Régler le mode de flash du maître

Le mode de flash pour le maître CTRL se règle de la manière suivante:

- Appuyer sur la touche ⚫, le menu s'affiche.

- Sélectionner l'option de menu MODE des touches 78.

- Appuyer sur la touche ◇ ⑨ et confirmer le mode de fonctionnement choisi.

Le mode flash pour les flashes esclaves doit être sélectionné ou réglé soi-même sur le flash respectif.

10.1.2.1 Régler le mode de flash remote TTL

- Sélectionner le mode de fonctionnement TTL à l'aide des touches ⑧.

- Appuyer sur la touche ◇ ⑨ et confirmer le mode de fonctionnement choisi. Le mode flash remote estTéglé.

Dans l'exemple, la commande proportionnelle est désactivée (RATIO OFF).

Si on le souhaite, il est possible d'activer une commande proportionnelle RATIO.

Cf. à ce sujet le paragraphe 10.1.3 Commande proportionnelle.

En cas de besoin, il est possible de régler une correction manuelle d'exposition au flash (EV) entre -3 et +3 divisions de diaphragme par paliers de tiers dans le mode flash TTL à l'aide des touches ⑧. Le réglage choisi prend immédiatement effet et est automatiquement enregistré.

Dans l'exemple, on affiche une valeur de correction manuelle de -1 2/3 EV.

10.1.2.2 Régler le mode de flash remote M

- Sélectionner le mode de fonctionnement M à l'aide des touches Ⓔ.

- Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

Le mode flash remote estMéglé.

Dans l'exemple, la commande proportionnelle est activée. Si on le souhaite, il est possible de désactiver la commande proportionnelle.

Cf. à ce propos le paragraphe commande proportionnelle 10.1.3.

En cas de besoin, il est possible de régler un niveau de puissance lumineuse manuel P entre P1/1 (puissance lumineuse maximale) et P1/256 (puissance lumineuse minimale) par paliers de tiers à l'aide des touches ◆ dans le mode flash manuel.

Le réglage choisi prend immédiatement effet et est automatiquement enregistré.

Un niveau de puissance lumineuse manuel P1/4 est affiché dans l'exemple.

10.1.3 Commande proportionnelle (RATIO)

En cas de besoin, il est possible de régler une commande proportionnelle RATIO. Il est ainsi possible d'attribuer une pondération différente pour l'exposition au maître CTRL et aux groupes esclaves RMT et RMT2.

Activer/désactiver la commande proportionnelle

• Appuyer sur la touche ⚙, le menu s'affiche.
• Sélectionner l'option de menu RATIO les touches ⑧.

- Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

La commande proportionnelle est désactivée en position OFF.

Activer la commande proportionnelle

• Appuyer sur la touche ⚫, le menu s'affiche.

• Sélectionner l'option de menu RATIO les touches Ⓤ

• Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

• Sélectionner le maître CTRL groupe esclave RMT Rroupe esclave à l'aide des touches ⑧.
• Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi..
• Sélectionner la part d'exposition à l'aide des touches ⑱.

Les réglages pour les parts d'exposition - / 1 / 2 / 4 / 8 /16 sont en l'occurrence possibles.

Dans le réglage «-», l'appareil respectif ne participe pas à l'exposition au flash de la prise de vue.

Dans l'exemple, on a sélectionné la part d'exposition 1 pour le maître précédemment sélectionné CTRL.

A présent, les réglages pour les groupes esclaves RMT et RMT2 s'effectuent de la même façon que dans cet exemple pour le maître CTRL.

Dans l'exemple ci-contre, le degré d'exposition 1 a été respectivement réglé pour le maître CTRL et les deux groupes esclaves RMT et RMT2. Ainsi, tous les appareils participent avec la même pondération à l'exposition au flash.

Dans cet exemple, le maître CTRL ne participe pas à l'exposition au flash.

Le groupe esclave RMT participe à l'exposition au flash avec 2 parts sur un total de 6 parts (2 + 4 = 6).

Le groupe esclave RMT2 participe à l'exposition au flash avec 4 parts sur un total de 6 parts

Dans cet exemple, le maître CTRL participe à l'exposition au flash avec 2 parts sur un total de 26 parts (2 + 8 + 16 = 26).

Le groupe esclave RMT participe à l'exposition au flash avec 8 parts sur un total de 26 parts

Le groupe esclave RMT2 participe à l'exposition au flash avec 16 parts sur un total de 26 parts

10.2 Mode flash remote slave

Le flash prend en charge le système remote sans fil en mode flash slave et est compatible avec le système Sony.

Ce système permet de télécommander sans fil un ou plusieurs flashes esclaves à l'aide d'un flash maître monté sur l'appareil photo (par exemple mecablitz M400).

Le flash esclave est affecté à l'un des deux groupes possibles (RMT, RMT2). Le flash maître peut commander simultanément tous ces groupes d'esclaves et prendre en compte les différents réglages pour le groupe esclave respectif.

Pour éviter que plusieurs systèmes remote ne se dérangent mutuellement dans le même espace, il existe quatre canaux remote autonomes (CH 1, 2, 3 ou 4).

Les flashes maître et esclaves qui font partie du même système remote doivent être réglés sur le même canal remote.

Les flashes esclaves doivent pouvoir recevoir la lumière du flash maître avec le photo-capteur intégré ⑫ pour le mode remote.

Selon le modèle d'appareil photo, le flash interne à l'appareil photo peut également travailler comme flash maître.

En mode esclave, il n'y a aucune indication de la portée et aucun réglage automatique de la position du zoom.

10.2.1 Régler le mode flash remote esclave

- Mettre le flash en service en appuyant sur la touche ⏻⑦.

L'écran d'accueil apparaît.

Le flash passe ensuite toujours au dernier mode utilisé.

- Appuyer sur la touche Ⓔ, le menu de sélection s'affiche.

- Sélectionner le mode de fonctionnement SLAVE à l'aide des touches ⑱.

- Appuyer sur la touche ◇ ⑨ et confirmer le mode de fonctionnement choisi.

Le mode remote esclave est activé.

Le groupe esclave (p. ex. RMT) et le canal remote (p. ex. CH. 3) sont également affichés.

10.2.4 Régler la puissance partielle de l'esclave

• Appuyer sur la touche ⚫, le menu s'affiche.

• Sélectionner l'option de menu MODE des touches ⑧.

• Appuyer sur la touche ◇ ⑨ et confirmer le mode de fonctionnement choisi.

• Régler le mode de fonctionnement ouITL M à l'aide des touches ⑧

- Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

Le réglage est enregistré automatiquement.

10.2.5 Régler la puissance partielle/correction d'exposition de l'esclave

- Appuyer sur les touches Ⓧ de façon répétée et régler la correction de l'exposition au flash (EV) ou la puissance lumineuse partielle (P).

Lorsque les flashes esclaves sont prêts à fonctionner, le flash de mesure AF clignote.

10.3 Modo flash SERVO

Le mode SERVO est un mode esclave simple avec ou sans suppression du pré-éclairage lors duquel un flash est toujours généré à partir du moment où le flash esclave reçoit une impulsion lumineuse du flash de l'appareil photo.

En mode SERVO, seul le mode flash manuel M est généralement possible. Le mode flash manuel est automatiquement réglé une fois le mode SERVO activé.

Lorsque le flash de l'appareil d'éclairage AF emet l'autofocus servo-opération est impossible. Désactiver le faisceau de mesure AF sur l'appareil photo

Utilisez un mode AF de la caméra ou de passer à mise au point manuelle.

10.3.1 Régler le mode flash SERVO

- Appuyer sur la touche ⑧, le menu de sélection s'affiche.

- Sélectionner le mode de fonctionnement SERVO à l'aide des touches 18.

- Appuyer sur la touche ◇ ⑨ et confirmer le mode de fonctionnement choisi.

Le mode sélectionné prend effet.

Si besoin, il est également possible de configurer une puissance partielle, voir 10.3.3.

10.3.2 Régler le pré-éclair ou la synchronisation

• Appuyer sur la touche ⚫, le menu s'affiche.

• Sélectionner l'option de menu SYNC des touches ⑧.

• Appuyer sur la touche ◇ ⑨ et ouvrir l'option de menu choisie.

• Régler la synchronisation souhaitée à l'aide des touches ⑧.

Synchronisation sans pré-éclair Synchronisation avec pré-éclair

- Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi. Le synchronisation sélectionné prend effet.

Dans le cas où la synchronisation réglée ne fonctionne pas correctement, suivre la procédure décrite au point 10.3.4.

10.3.3 Réglage du mode servo puissance partielle

- Régler la puissance lumineuse partielle (P) à l'aide des touches ⑧.

La puissance partielle prend effet.

Lorsque les flashes esclaves sont prêts à fonctionner, le flash de mesure AF clignote.

Les canaux remote ne peuvent pas être réglés en mode SERVO.

Le flash de l'appareil ne doit pas être utilisé en mode remote.

10.3.4 Fonction d'apprentissage

La «Fonction d'apprentissage» permet une adaptation individuelle du flash esclave à la technique de photographie au flash du flash de l'appareil photo. Un ou plusieurs pré-éclairs du flash de l'appareil photo peuvent être utilisés par ex. pour réduire l'effet des «yeux rouges».

Le déclenchement du flash esclave a alors lieu au moment de l'éclair principal qui éclaire la prise de vue.

Si le flash de l'appareil photo émet des flashes de mesure AF pour la mise au point automatique, aucun mode d'apprentissage n'est possible pour des raisons inhérentes au système.

Utiliser dans la mesure du possible un autre mode pour l'appareil photo ou passer en mise au point manuelle.

Processus de réglage de la fonction d'apprentissage

La fonction pré-éclaire AF de l'appareil photo doit être désactivée.

- Appuyer sur la touche ⚠, le menu s'affiche.

- Appuyer sur la touche ⑧, le menu s'affiche.

- Appuyer sur la touche ◇ ⑨ et ouvrir l'option de menu choisie.

- Sélectionner l'option de menu LEARN des touches ⑧

- Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

- Le «Learn Mode» (mode apprentissage) est prêt à apprendre.

- Actionner le bouton de déclenchement sur l'appareil photo pour déclencher le flash de l'appareil. Une fois que le flash SERVO a reçu une impulsion lumineuse, «LEARN OK» s'affiche sur l'écran en guise de confirmation.

Le mecablitz a capté la lumière du flash de l'appareil photo.

11 OPTION menú

11.1 Mode Zoom automatique (A-ZOOM)

En mode Zoom automatique, la position du zoom du réflecteur est adaptée à la focale réglée sur l'objectif de l'appareil photo.

11.2 Mode Zoom manuel

En mode Zoom manuel, la position du zoom du réflecteur doit être adaptée manuellement à la focale réglée sur l'objectif de l'appareil photo.

Procédure de réglage

- Appuyer sur la touche ⚙, le menu s'affiche.

- Appuyer sur la touche ⑧, le menu s'affiche.

- Appuyer sur la touche ◇ ⑨ et ouvrir l'option de menu choisie.

- Sélectionner l'option de menu 35mm des touches ⑧.

- Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

Lorsque le système de mesure AF d'un appareil photo reflex numérique AF ne peut pas effectuer la mise au point faute d'une luminosité ambiante suffisante, l'appareil photo active la lumière auxiliaire AF intégrée ⑭ dans le flash.

Avec la fonction «AF-BEAM», il est possible d'activer ou de désactiver la lumière auxiliaire AF.

En raison de l'erreur de parallaxe entre l'objectif et la lumière auxiliaire AF, la limite de mise au point rapprochée de la lumière auxiliaire AF est comprise entre 0,7 et 1 m environ.

Afin que la lumière auxiliaire AF ⑭ puisse être activée par l'appareil photo, le mode autofocus «Single-AF (S-AF)» doit être réglé sur l'appareil photo et le flash doit afficher qu'il est prêt à fonctionner.

Certains modèles d'appareil photo ne prennent en charge que la lumière auxiliaire AF interne. Dans ce cas, la lumière auxiliaire AF du flash n'est pas activée (par exemple appareils compacts; voir mode d'emploi de l'appareil photo) !

Les objectifs zoom à petite ouverture initiale limitent parfois considérablement la portée de la lumière auxiliaire !

Procédure de réglage

• Appuyer sur la touche ⚙, le menu s'affiche.
• Appuyer sur la touche ⑧, le menu s'affiche.

• Appuyer sur la touche ◇ ⑨ et ouvrir l'option de menu choisie.
• Sélectionner l'option de menu ON OFF à l'aide des touches 18.

- Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

Le réglage prend effet immédiatement.

12 Techniques de photographie au flash

12.1 Éclairage indirect au flash

Avec l'éclairage indirect, le sujet est éclairé en douceur et les ombres portées sont moins nombreuses. De plus, la perte de lumière due aux lois de la physique du premier plan à l'arrière plan est réduite.

Pour l'éclairage indirect au flash, le réflecteur du flash est orientable dans les sens vertical et horizontal.

Pour éviter des dominantes colorées sur les prises de vue, la surface réfléchissante devrait être de teinte neutre ou blanche.

Veillez à basculer le réflecteur d'un angle suffisant pour empêcher que de la lumière directe ne vienne frapper le sujet. Basculez-le donc au moins jusqu'à la position de crantage à 60°.

Lorsque la tête zoom est basculée, le réflecteur est amené dans une position de 70 mm, pour qu'aucune lumière diffuse directe ne puisse éclairer en plus le sujet.

Lorsque la tête du réflecteur est donné, il n'y a aucune indication de la portée et aucun ajustement automatique de la position du réflecteur.

12.2 Éclairage indirect au flash avec carte-réflecteur

L'éclairage indirect au flash avec carte-réflecteur ① intégrée permet de générer des reflets de lumière dans les yeux des personnes :

• Orientez la tête zoom de 90^ vers le haut.
• Retirez par l'avant la carte-réflecteur et le diffuseur grand-angle ② hors de la tête zoom.
• Tenez la carte-réflecteur ① et introduisez le diffuseur grand-angle ② dans la tête zoom.

13 Synchronisation du flash

13.1 Commutation automatique sur la vitesse de synchro-flash

Suivant le modèle d'appareil photo et le mode sélectionné, le recyclage du flash s'accompagne de la commutation automatique sur la vitesse de synchro-flash (voir mode d'emploi de l'appareil photo). Il n'est pas possible de régler une vitesse plus rapide que la vitesse de synchroflash de l'appareil photo ou alors, elle est commutée automatiquement sur cette vitesse.

Certains appareils photo disposent d'une plage de synchronisation, par exemple entre 1/60e s et 1/250e s (voir mode d'emploi de l'appareil photo).

La vitesse de synchronisation choisie par l'appareil photo dépend alors du mode sélectionné sur l'appareil, du niveau de l'éclairage ambiant et de la distance focale de l'objectif.

Suivant le mode sélectionné sur l'appareil et le mode de synchronisation choisi pour le flash, il est possible de sélectionner une vitesse plus lente que la vitesse de synchro-flash.

Sur les appareils photo qui disposent d'un obturateur focal et en cas de synchronisation haute vitesse (voir 7.4), il ne se produit pas de commutation automatique sur la vitesse de synchro-flash.

Il est ainsi possible d'opérer au flash à toutes les vitesses d'obturation.

13.2 Synchronisation normale

En synchronisation normale, le flash est déclenché au début du temps de pose (synchronisation sur le 1er rideau). La synchronisation normale est le mode de fonctionnement standard et est effectuée par tous les appa-reils photo. Elle convient à la plupart des prises de vue au flash. Suivant le mode sélectionné, l'appareil photo est commuté sur la vitesse de synchro-flash.

En général, les vitesses sont comprises entre 1/30e s et 1/125e s (voir mode d'emploi de l'appareil photo).

Ce mode de synchronisation ne s'affiche pas sur le flash.

13.3 Synchronisation en vitesse lente (SLOW)

La synchronisation en vitesse lente SLOW permet une meilleure mise en valeur de l'arrière-plan en faible lumière.

Cela s'obtient en adaptant la vitesse d'obturation au niveau de lumière ambiante.

L'appareil photo règle alors automatiquement des vitesses d'obturation plus lentes que la vitesse de synchro-flash (par exemple des temps de pose jusqu'à 30 s).

Sur certains modèles d'appareil photo, la synchronisation en vitesse lente est activée automatiquement dans certains modes (par exemple programme «nuit», etc.) ou peut être réglée sur l'appareil photo (voir mode d'emploi de l'appareil photo). Ce mode n'exige pas de réglage sur le flash et n'y est pas signalé de façon particulière.

Le réglage de la synchronisation en vitesse lente SLOW se fait au niveau de l'appareil photo (voir mode d'emploi de l'appareil photo) ! Pour les longs temps de pose, utilisez un pied afin d'éviter tout flou sur la prise de vue.

13.4 Synchronisation sur le 2ème rideau (mode 2nd curtain SLOW2)

Certains appareils photo offrent la possibilité de synchroniser sur le 2ème rideau (REAR, mode 2nd curtain SLOW2).

Dans ce cas, l'éclair n'est déclenché que sur la fin du temps de pose. La synchronisation sur le second rideau ne produit de l'effet que pour les prises de vue avec temps de pose long (supérieur à 1/30e de seconde) et pour des sujets animés portant une source lumineuse, car la source lumineuse mobile laisse alors derrière elle une traînée, contrairement à ce qui est le cas pour la synchronisation sur le premier rideau où la „traînée“ précède la source lumineuse. La synchronisation sur le second rideau permet donc de rendre avec naturel les sujets lumineux animés !

Suivant le mode sélectionnée sur l'appareil photo, celui-ci réglera un temps de pose plus long que celui correspondant à sa vitesse de synchro.

La synchronisation sur le 2ème rideau est réglée sur l'appareil photo (voir le mode d'emploi de l'appareil photo).

Utilisez un trépied pour éviter le bougé dans le cas de long temps de pose!

14 Réglages de l'écran tactile

14.1 Luminosité

La luminosité de l'écran peut être réglée sur 3 niveaux différents.

Procédure de réglage

- Appuyer sur la touche ⚠, le menu s'affiche.

- Appuyer sur la touche ⑧, le menu s'affiche.

- Appuyer sur la touche ◇ ⑨ et ouvrir l'option de menu choisie.

- Sélectionner l'option de menu LOW HIGH à l'aide des touches ⑧.

- Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

Le réglage prend effet immédiatement.

14.2 Affichage des portées en mètres ou pieds (UNIT)

La portée peut être indiquée sur l'afficheur en mètres (m) ou en pieds (ft).

Procédure de réglage

• Appuyer sur la touche ⚫, le menu s'affiche.
• Appuyer sur la touche Ⓧ, le menu s'affiche.

• Appuyer sur la touche ◇ ⑨ et ouvrir l'option de menu choisie.
• Sélectionner l'option de menu m feet à l'aide des touches ⑧.

- Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

- Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

Le réglage prend effet immédiatement.

15 Maintenance et entretien

• Vous devez utiliser un chiffon sec et doux (par ex. un chiffon en microfibres) pour nettoyer la surface de l'écran.
• En cas de salissures plus importantes, vous pouvez utiliser un chiffon doux légèrement humidifié pour nettoyer la surface de l'écran.

⚠️ Ne jamais pulvériser un liquide de nettoyage sur la surface de l'écran ! Si du liquide de nettoyage pénètre dans le cadre de l'écran, les composants qui s'y trouvent seront irrémédialement endommagés.

15.1 Mise à jour du micrologiciel

La version du micrologiciel du flash est indiquée à l'écran d'accueil après la mise en service.

Il est possible de mettre à jour le micrologiciel ⑪ du flash via la prise USB et de l'adapter aux fonctions des futurs appareils photo dans le cadre des possibilités techniques.

Vous trouverez de plus amples informations à ce sujet sur Internet, sur le site Metz à l'adresse www.metz-mecatech.de

15.2 Formation du condensateur de flash

Si le flash reste longtemps sans être mis sous tension, le condensateur de flash subit une modification physique. Pour éviter ce phénomène, il est nécessaire de mettre le flash en marche pendant 10 minutes env. à intervalles de trois mois environ. La charge des piles ou accus doit être suffisante pour que le témoin de recyclage s'allume au plus tard 1 minute après la mise en marche.

15.3 Réinitialisation (RESET)

Vous pouvez réinitialiser le flash aux réglages départ usine.

Procédure de réglage

- Appuyer sur la touche ⚠, le menu s'affiche.

- Appuyer sur la touche ⑧, le menu s'affiche.

- Appuyer sur la touche ◇ ⑨ et ouvrir l'option de menu choisie.

• A l'aide des touches ⑧, sélectionner le réglage YES

- Appuyer sur la touche ◇ ⑨ et confirmer le réglage choisi.

Le réglage prend effet immédiatement et le flash est réinitialisé à l'état de livraison.

Cette réinitialisation n'affecte pas les mises à jour du micrologiciel!

16 Remède en cas de mauvais fonctionnement

S'il devait arriver que l'écran de contrôle ACL du flash affiche des valeurs aberrantes ou que le flash ne fonctionne pas comme il le devrait dans les différents modes, coupez le flash pendant environ 10 secondes au moyen de l'interrupteur principal ⑦. Vérifiez les réglages sur l'appareil photo et si le pied du flash est engagé correctement dans la griffe porte-accessoires.

Remplacez les piles ou les accus par des piles neuves ou des accus que vous venez de recharger.

Le flash devrait alors refonctionner normalement. Si ce n'est pas le cas, adressez-vous à votre revendeur.

Vous trouverez ci-après quelques problèmes qui se sont produits dans la pratique. Vous trouverez également les causes et solutions possibles pour ces problèmes.

La portée n'est pas indiquée sur l'écran.

• Il n'y a pas eu d'échange de données entre le flash et l'appareil photo. Enfoncez à mi-course le déclencheur de l'appareil photo.
• Le réflecteur n'est pas dans sa position usuelle.
• Le mode remote est réglé sur le flash.
• Le flash fonctionne en mode flash AUTO.

Il est impossible d'activer l'illuminateur AF.

• Le flash n'est pas prêt à fonctionner.
• L'appareil photo ne fonctionne pas dans le mode „AF-S“.
• L'appareil photo ne prend en charge que son propre illuminateur AF.
• La fonction «AF BEAM» est désactivée. Activer «AF BEAM», voir 11.3.

Il est impossible de régler automatiquement la position du réflecteur à la position actuelle du zoom de l'objectif.

• L'appareil photo ne transmet aucune donnée au flash
- Il n'y a pas d'échange de données entre le flash et l'appareil photo. Enfoncez à mi-course le déclencheur de l'appareil photo !
- L'appareil photo est doté d'un objectif sans CPU.
- Le réflecteur est basculé en-dehors de sa position normale verrouillée.
- Le diffuseur grand angle est rabattu devant le réflecteur.
- Un Mecabounce est monté devant le réflecteur.
- Le mode remote est réglé sur le flash.

Il est impossible de régler le mode flash TTL.

• L'échange de données entre le flash et l'appareil photo ne s'est pas produit.
  Activez le déclencheur de l'appareil.
• L'appareil photo ne prend pas en charge le mode flash TTL.

Pas de commutation automatique sur la vitesse de synchro flash.

• L'appareil photo est doté d'un obturateur focal (la plupart des appareils photo compacts). Il n'est donc pas nécessaire de commuter sur la vitesse de synchro.
• L'appareil photo fonctionne avec la synchronisation haute vitesse HSS. Aucune commutation sur la vitesse de synchronisation n'a lieu.
• L'appareil photo fonctionne avec des temps de pose plus longs que la vitesse de synchro flash. L'appareil photo ne commute pas sur la vitesse de synchro flash en fonction du mode de fonctionnement de l'appareil photo (voir le mode d'emploi de l'appareil photo).

Les prises de vue sont trop sombres.

• Le sujet est situé en dehors de la portée du flash. Tenez compte du fait que l'éclairage indirect réduit la portée du flash.
• Le sujet comprend des parties très claires ou réfléchissantes. Le système de mesure de l'appareil photo ou du flash est ainsi induit en erreur. Réglez une correction manuelle d'exposition au flash positive par ex. + 1 IL.

Les prises de vue sont trop claires.

• Il peut se produire des surexpositions (prises de vue claires) en macrophotographie si le temps d'exposition le plus court du flash n'est pas atteint.
• La distance minimale (10% de la portée maximale) n'est pas respectée.
• Le sujet contient des zones de réflectance très sombres ou faibles de l'image.
  Grâce à cette circonstance, le système de mesure de l'appareil photo ou le flash est trompé. Définissez une exposition au flash manuel négatif, par exemple, -1 EV.

Le réglage de la correction manuelle d'exposition au flash en mode TTL ne prend pas effet.

- L'appareil photo ne prend pas en charge la correction manuelle d'exposition au flash en mode TTL sur le flash.

17 Caractéristiques techniques

Nombre-guide max. pour ISO 100/21°, Zoom 105 mm:

pour mètres: 40

pour pieds: 131

Modes flash:

AUTO, pré-éclair TTL, mode éclairage vidéo, mesure ADI, manuel M, synchronisation haute vitesse HSS, remote master, remote slave, remote servo.

P1/1 a P1/256 en synchronisation automatique haute vitesse HSS.

Durées de l'éclair (voir Tableau 2, page 267)

Température de couleur: Ca. 5600 K

Sensibilité: ISO 6 à ISO 51200

Synchronisation:

amorçage à très basse tension

Autonomie, (voir Tableau 4, page 268)

Temps de recyclage, (voir Tableau 4, page 268)

Iluminación:

Orientation et crantages de la tête zoom:

vers le haut/bas: -9° 45° 60° 75° 90°

vers la gauche:

60^ 90^ 120^ 150^ 180^

vers la droite:

60^90^120^150^180^

Éclairage vidéo:

- Puissance de l'éclairage :

100 lx @ 1 m de distance

- Plage de variation de l'intensité : 1/1, 1/2, 1/4, 1/8, 1/16, 1/32

- Température de couleur : min. 5000 K

- Eclairage:

54°, correspond à une distance focale de 35 mm au petit format 24 x 36

- Durée d'éclairage :

Environ 4 heures, avec des batteries NiMH (2100 mAh) et à pleine puissance.

Dimensions en mm (H x L x P):

Ca. 65 x 94,1 x 86,8

Poids :

Flash sans source d'alimentation : env. 220 g

Fourniture:

Nous déclinons toute responsabilité pour le mauvais fonctionnement et l'endommagement du flash dus à l'utilisation d'accessoires d'autres constructeurs !

• mecabounce Diffuser MBM-04

(ref. 00000490A)

Ce diffuseur offre un moyen simple pour obtenir un éclairage doux. L'effet est sensationnel en raison de l'effet soyeux des photos. La teinte des visages est rendue avec plus de naturel.

Les limites de portée sont réduites dans le rapport de la perte de lumière, soit environ de moitié

- Pied de flash S60

(ref. 000000607)

Pied de flash pour le mode slave.

- Easy Softbox ESB 60-60

(Référence 009016076)

Dimensions : 60 × 60 cm

Y compris diffuseur frontal et d'arrière plan, étui de transport et adaptateur compatible Bowens pour raccordement aux flashes de studio Metz TL ou BL

(Référence 009014047)

Dimensions: 40 × 40 ~cm

Y compris diffuseur frontal et d'arrière plan, étui de transport et adaptateur compatible Bowens pour raccordement aux flashes de studio Metz TL ou BL

• Support de flash FGH 40-60

(Référence 009094065)

Adaptateur entre flashes compacts et Easy Softbox

Hauteur du sabot du flash réglable

enfichable sur trépieds de lampe Metz LS-247 et LS-200

Elimination des batteries

Ne pas jeter les batteries dans les ordures ménagères.

Veuillez rendre vos batteries usées là où elles sont éventuellement reprises dans votre pays.

Veillez à ne rendre que des batteries/accus déchargés.

En règle générale, les batteries/accus sont déchargés lorsque l'appareil qu'elles alimentaient :

— arrête de fonctionner et signale «batteriesvides »

— ne fonctionne plus très bien au bout d'une longue période d'utilisation des batteries.

Pour éviter les courts—circuits, il est recommandé de couvrir les pôles des batteries de ruban adhésif.

Sous réserve de modifications et d'erreus!

F

① Carte-réflecteur (intégré)
② Diffuseur grand angle (intégré)
③ Voyant lumière vidéo
④ Lumière auxiliaire AF
⑤ Compartiment piles (4x AA – voir consignes de sécurité)
⑥ Prise USB (micro)
⑦ Touche ON / OFF allume en vert lorsqu'il atteint l'état de préparation du flash feux rouges en mode veille
⑧ Touches directionnelles: ◇ Sélection des éléments du menu et réglage des paramètres ≡< Modes de fonctionnement du flash

Menu d'options
⑨ Touche de confirmation / d'information
⑩ Écran OLED
⑪ Écrou moleté
⑫ Capteur intégré pour le mode remote

Voorwoord....92

Batterij-, c.q. accukeuze

- Base d'appoggio S60

(art. no. 000000607)

Treppiede per flash slave.

- Easy Softbox ESB 60-60

(art. no. 009016076)

Misure: 60 × 60 cm

Ca. 65 × 94,1 × 86,8

Peso:

Tableau 1: Nombrés-guides pour la puissance maximaile (P 1/1)

Votre produit Metz a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés.

F

Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères.

Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage.

Vous contribuez ainsi à la préservation de l'environnement.

L'exposition correcte a été évaluée lors des essais de CEM dans le cadre de la certification CE.

⚠️ Ne pas toucher les contacts du SCA! Il paut arriver que le contact avec les doigts provoque la dégradation de l'appareil.

CE Opmerking:

NL
