Technische Merkmale	Leitzahl: 40 (ISO 100, 105 mm)
Blitztyp	Elektronischer Blitz
Ladezeit	Ca. 0,5 bis 5 Sekunden
Betriebsmodi	Automatisch, manuell, Mehrfachblitz
Kompatibilität	Digitale Spiegelreflex- und Systemkameras
Anwendung	Ideal für Porträt-, Hochzeits- und Eventfotografie
Wartung	Regelmäßig Kontakte und Blitzoberfläche reinigen
Reparatur	Reparatur wird von einem autorisierten Fachmann empfohlen
Sicherheit	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen
Allgemeine Informationen	Gewicht: 300 g, Abmessungen: 10 x 7 x 12 cm

Häufig gestellte Fragen - Mecablitz M400 METZ

Wie installiere ich den METZ Mecablitz M400 Blitz an meiner Kamera?

Um den METZ Mecablitz M400 Blitz zu installieren, stecken Sie die Blitzschuhaufnahme des Blitzes in den Blitzschuh Ihrer Kamera, bis sie fest sitzt. Stellen Sie sicher, dass die Verriegelung eingerastet ist, um den Blitz sicher zu halten.

Warum löst mein Blitz nicht aus?

Überprüfen Sie zunächst, ob der Blitz korrekt auf der Kamera montiert ist und die Batterie geladen ist. Stellen Sie außerdem sicher, dass die Kamera im Aufnahmemodus ist, der mit dem Blitz kompatibel ist.

Wie stelle ich die Blitzintensität ein?

Sie können die Blitzintensität über das Menü Ihrer Kamera oder direkt am Blitz einstellen, je nach Ihrer Konfiguration. Weitere Details finden Sie im Benutzerhandbuch.

Der Blitz lädt nicht auf, was soll ich tun?

Wenn der Blitz nicht auflädt, überprüfen Sie, ob die Batterien richtig eingelegt und ausreichend geladen sind. Wenn das Problem weiterhin besteht, versuchen Sie, die Batterien durch neue zu ersetzen.

Wie benutze ich den Slave-Modus des METZ Mecablitz M400?

Um den Slave-Modus zu verwenden, aktivieren Sie diesen Modus am Blitz und konfigurieren Sie Ihre Kamera so, dass sie den Blitz drahtlos auslöst. Lesen Sie das Handbuch für spezifische Anweisungen zur Einrichtung.

Der Blitz erzeugt rotes Licht oder eine seltsame Farbe, was soll ich tun?

Dies kann auf eine falsche Farbtemperatur zurückzuführen sein. Stellen Sie sicher, dass der Diffusor oder die Filter korrekt installiert sind. Überprüfen Sie auch die Weißabgleicheinstellungen an Ihrer Kamera.

Wie reinige ich meinen METZ Mecablitz M400 Blitz?

Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite des Blitzes zu reinigen. Vermeiden Sie die Verwendung von Chemikalien oder Flüssigkeiten, die die elektronischen Komponenten beschädigen könnten.

Ist der Blitz mit allen Kameras kompatibel?

Der METZ Mecablitz M400 ist mit vielen Kameras kompatibel, überprüfen Sie jedoch immer die Kompatibilitätsliste im Handbuch, um sicherzustellen, dass er mit Ihrem spezifischen Modell funktioniert.

Wo finde ich das Benutzerhandbuch für den METZ Mecablitz M400?

Das Benutzerhandbuch ist normalerweise in der Produktverpackung enthalten. Sie können es auch von der offiziellen METZ-Website im Support-Bereich herunterladen.

Wie lange halten die Batterien des Blitzes?

Die Lebensdauer der Batterien hängt vom Batterietyp und der Nutzung des Blitzes ab. Im Allgemeinen bieten hochwertige wiederaufladbare Batterien eine bessere Leistung.

BEDIENUNGSANLEITUNG Mecablitz M400 METZ

für / for Sony-Digitalkameras

1 Sicherheitshinweise....4

2 Dedicated-Blitzfunktionen....6

3 Blitzgerät vorbereiten....7

3.1 Stromversorgung....7

3.2 Montage des Blitzgerätes 8

3.3 Ein- und Ausschalten des Blitzgerätes....8

3.4 Das Auswahlmenü....8

3.5 Das Menü OPTIONEN....9

3.6 INFO....9

3.7 Automatische Geräteabschaltung / Auto - OFF....9

4 OLED-Anzeigen am Blitzgerät....10

4.1 Blitzbereitschaftsanzeige....10

4.2 Belichtungskontrollanzeige 10

5 Anzeigen im Display....11

5.1 Anzeige der Blitzbetriebsart....11

5.2 Reichweitenanzeige 11

5.2.1 Reichweitenanzeige im TTL-/TTL HSS-Blitzbetrieb.....11

5.2.2 Reichweitenanzeige im manuellen Blitzbetrieb .....12

5.2.3 Überschreitung des Anzeigebereichs.....12

6 Anzeigen im Kamerasucher 12

7 Blitzbetriebsarten....13

7.1 Der AUTO-Blitzbetrieb 13

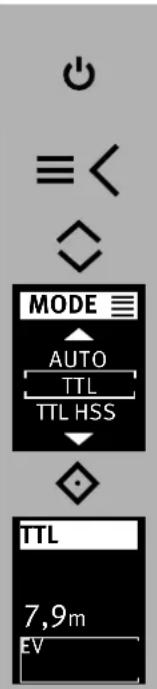

7.2 Vorblitz-TTL und ADI-Messung 13

7.3 Manueller Blitzbetrieb 14

7.4 Automatische Kurzzeitsynchronisation (HSS) ..... 15

7.5 LED-Videolicht 16

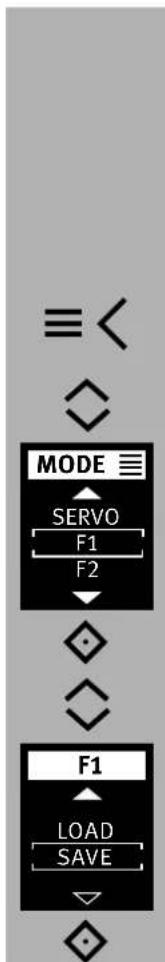

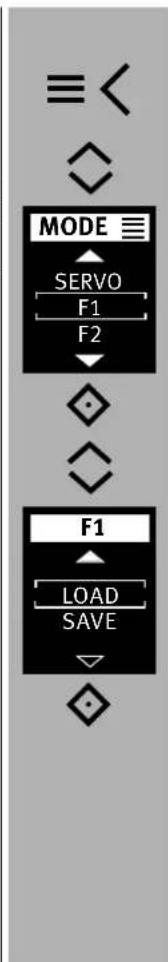

7.6 Favoritenprogramme....17

8 Manuelle Blitzbelichtungs-korrektur 18

9 Sonderfunktionen....19

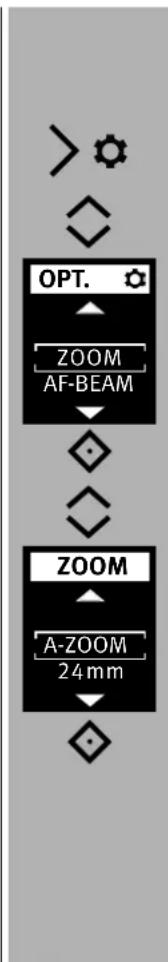

9.1 Motorzoom-Reflektor....19

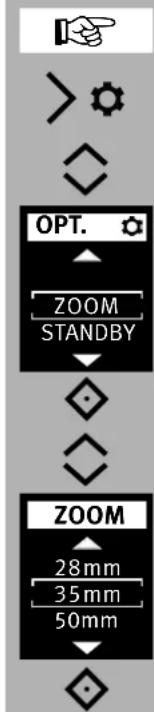

9.1.1 Automatische Zoomsteuerung ..... 19

9.1.2 Manueller Zoom-Betrieb 19

9.2 Weitwinkelstreuscheibe 21

10 Der drahtlose Remote-Betrieb....22

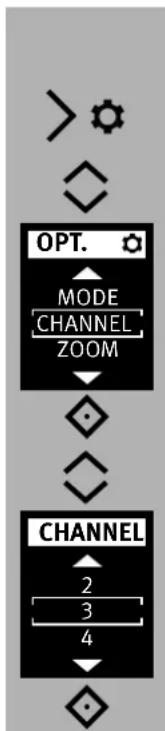

10.1 Remote-Master Betrieb....22

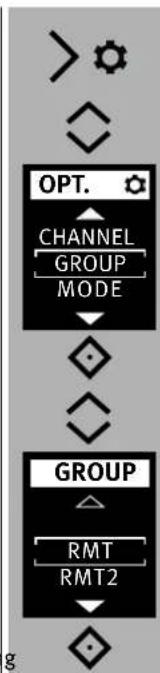

10.1.1 Remote-Kanal einstellen 23

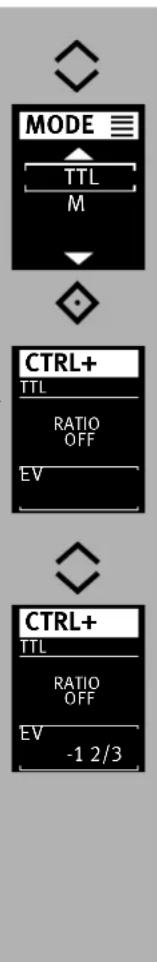

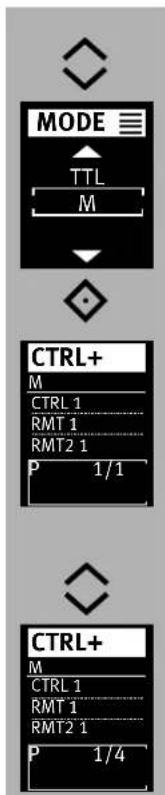

10.1.2 Blitzbetriebsart des Masters einstellen ..... 24

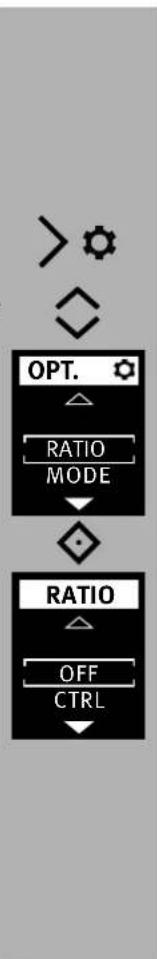

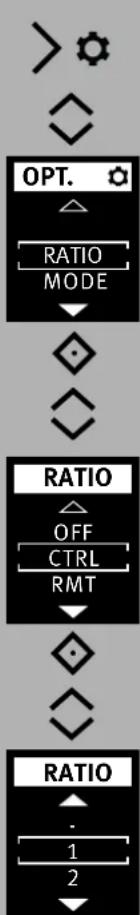

10.1.3 Verhältnissteuerung (RATIO) 25

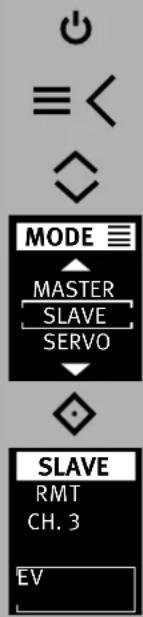

10.2 Remote-Slave-Blitzbetrieb 27

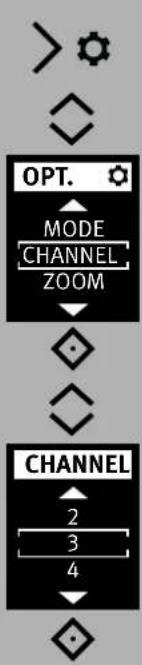

10.2.1 Remote-Slave-Blitzbetrieb einstellen ..... 27

10.2.2 Remote-Kanal einstellen 28

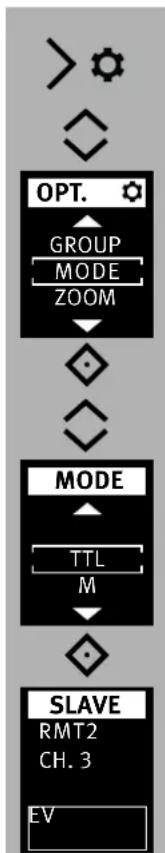

10.2.3 Slave-Gruppe einstellen 28

10.2.4 Slave-Betriebsart einstellen 29

10.2.5 Slave-Teillichtleistung bzw. Belichtungskorrekturwert EV einstellen....29

10.3 SERVO-Betrieb....30

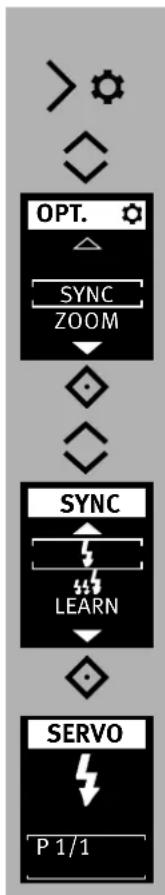

10.3.1 SERVO-Blitzbetrieb einstellen....30

10.3.2 Vorblitzunterdrückung bzw. Synchronisation einstellen... 31

10.3.3 Servo-Betrieb Teillichtleistung einstellen ..... 31

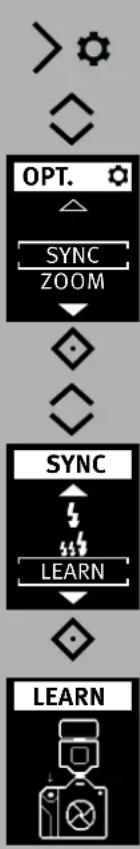

10.3.4 Lernfunktion....31

11 OPTION-Menü 32

11.1 Automatischer Zoom-Betrieb (A-ZOOM) 32

11.2 Manueller Zoom-Betrieb....32

11.3 AF-Hilfslicht (AF-BEAM)....33

12 Blitztechniken....34
12.1 Indirektes Blitzen 34
12.2 Indirektes Blitzen mit Reflektorkarte 34
13 Blitzsynchronisation 35
13.1 Automatische Blitzsynchronzeitsteuerung ..... 35
13.2 Normalsynchronisation 35
13.3 Langzeitsynchronisation (SLOW) 35
13.4 Synchronisation auf den 2.Verschlussvorhang....36
14 Display Einstellungen....37

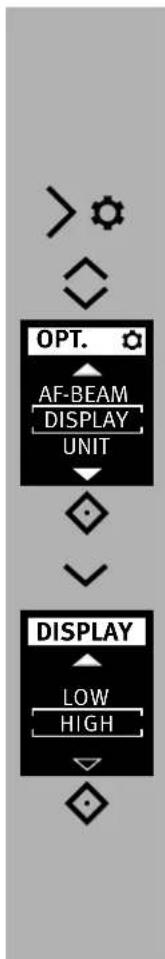

14.1 Helligkeit 37

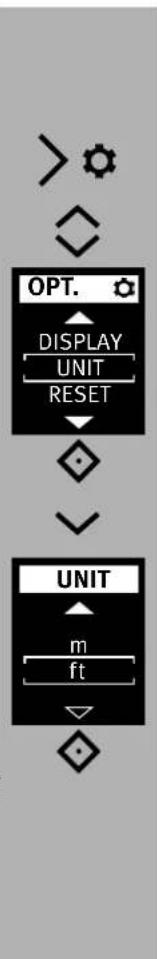

14.2 m - ft Umschaltung (UNIT)....37
15 Wartung und Pflege 38
15.1 Firmware-Update....38
15.2 Formieren des Blitzkondensators ..... 38
15.3 Werkseinstellung (RESET)....38
16 Hilfe bei Störungen....39
17 Technische Daten 41
18 Sonderzubehör 42
Garantiebestimmungen 43
Tabelle 1: Leitzahlen bei maximaler Lichtleistung (P 1/1) ..... 266
Tabelle 2: Blitzleuchtzeiten in den Teillichtleistungsstufen. . . . . . . . . 267
Tabelle 3: Maximale Leitzahlen im HSS/FP-Betrieb ..... 267
Tabelle 4: Blitzfolgezeiten und Blitzanzahl bei den versch. Batterietypen....268

Vorwort

Vielen Dank, dass Sie sich für ein Metz Produkt entschieden haben.

Wir freuen uns, Sie als Kunde begrüßen zu dürfen.

Natürlich können Sie es kaum erwarten, das Blitzgerät in Betrieb zu nehmen.

Es lohnt sich aber, die Bedienungsanleitung zu lesen, denn nur so lernen Sie, mit dem Gerät problemlos umzugehen.

Dieses Blitzgerät ist geeignet für:

- Digitale Sony Kameras mit TTL-Vorblitz und ADI-Messung.

Für Kameras anderer Hersteller ist das Blitzgerät nicht geeignet!

Schlagen Sie bitte auch die Bildseite am Ende der Anleitung auf.

Erklärung

Fingerzeig, Hinweis

Achtung - Extrem wichtiger Sicherheitshinweis!

Bestimmungsgemäßer Gebrauch

Dieses Blitzgerät ist ausschließlich für die Belichtung von Motiven im fotografischen Bereich bestimmt. Es darf nur mit dem in dieser Bedienungsanleitung beschriebenen Zubehör bzw. dem von Metz freigegebenen Zubehör betrieben werden. Das Blitzgerät darf zu keinem anderen Zweck, als dem oben beschriebenen, verwendet werden.

1 Sicherheitshinweise

In Umgebung von entflammbaren Gasen oder Flüssigkeiten (Benzin, Lösungsmittel etc.) darf das Blitzgerät keinesfalls ausgelöst werden! EXPLOSIONSGEFAHR!
⚠ Lösen Sie in unmittelbarer Nähe der Augen keinesfalls einen Blitz aus! Ein Blitzlicht direkt vor den Augen von Personen und Tieren kann zur Netzhautschädigung führen und schwere Sehstörungen verursachen - bis hin zur Erblindung!
Auto-, Bus-, Fahrrad-, Motorrad-, oder Zugfahrer etc. niemals während der Fahrt mit einem Blitzgerät fotografieren. Durch die Blendung kann der Fahrer einen Unfall verursachen!
Wurde das Gehäuse so stark beschädigt, dass Innenteile frei liegen, darf das Blitzgerät nicht mehr betrieben werden. Batterien entnehmen! Berühren Sie keine innenliegenden Bauteile. HOCHSPANNUNG!
Nach mehrfachem Blitzen nicht die Reflektorscheibe berühren. Verbrennungsgefahr!
⚠️ Blitzgerät nicht zerlegen! HOCHSPANNUNG ! Im Geräteinneren befinden sich keine Bauteile, die von einem Laien repariert werden können.

• Das Blitzgerät ist ausschließlich zur Verwendung im fotografischen Bereich vorgesehen und zugelassen!
• Nur die in der Bedienungsanleitung bezeichneten und zugelassenen Stromquellen verwenden!
• Batterien / Akkus nicht kurzschließen!
• Batterien / Akkus nicht übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen aussetzen!
• Verbrauchte Batterien / Akkus nicht ins Feuer werfen!
• Keine schadhaften Batterien oder Akkus verwenden!
• Aus verbrauchten Batterien kann Lauge austreten, was zur Beschädigung der Kontakte führt. Verbrauchte Batterien deshalb immer aus dem Gerät entnehmen.
• Trockenbatterien dürfen nicht geladen werden.
• Blitzgerät nicht Tropf- und Spritzwasser (z.B. Regen) aussetzen!
• Schützen Sie Ihr Blitzgerät vor großer Hitze und hoher Luftfeuchtigkeit! Blitzgerät nicht im Handschuhfach des Autos aufbewahren!
• Bei raschem Temperaturwechsel kann Feuchtigkeitsbeschlag auftreten. Gerät akklimatisieren lassen!

• Beim Auslösen eines Blitzes darf sich kein licht- undurchlässiges Material unmittelbar vor oder direkt auf der Reflektorscheibe befinden. Die Reflektorscheibe darf nicht verunreinigt sein. Bei Nichtbeachtung kann es, durch die hohe Energie des Blitzlichtes, zu Verbrennungen des Materials bzw. der Reflektorscheibe führen.

• Bei Serienblitzaufnahmen mit voller Lichtleistung und kurzen Blitzfolgezeiten ist darauf zu achten, dass nach jeweils 20 Blitzen eine Pause von mindestens 3 Minuten eingehalten wird!

• Bei Serienblitzaufnahmen mit voller Lichtleistung und kurzen Blitzfolgezeiten wärmt sich die Streuscheibe bei Zoompositionen von 35 mm und weniger durch die hohe Lichtenergie stark auf.
• Das Blitzgerät darf nur dann zusammen mit einem in die Kamera eingebauten Blitzgerät verwendet werden, wenn dieses vollständig ausgeklappt werden kann!

2 Dedicated-Blitzfunktionen

Die Dedicated-Blitzfunktionen sind speziell auf das Kamerasystem abgestimmte Blitzfunktionen. In Abhängigkeit vom Kameratyp werden dabei verschiedene Blitzfunktionen unterstützt.

• Blitzbereitschaftsanzeige im Kamerasucher/Kameradisplay
  • Automatische Blitzsynchronzeitsteuerung
  • Vorblitz-TTL und ADI
  • Manuelle Blitzbetrieb
  • Manuelle Blitzbelichtungskorrektur
• Synchronisation auf den 1. oder 2. Verschlussvorhang (REAR)
• Automatische Kurzzeitsynchronisation HSS bei TTL und M
  • Automatische Motor-Zoom-Steuerung
  • AF-Messblitzsteuerung
  • Automatische Blitzreichweitenanzeige
  • Drahtloser Remote-Blitzbetrieb
• Servo-Blitzbetrieb
• Wake-Up-Funktion für das Blitzgerät
  • Zündungssteuerung /Auto-Flash

Im Rahmen dieser Bedienungsanleitung ist es nicht möglich, alle Ka me ra typen mit den einzelnen Blitzfunktionen detailliert zu beschreiben.

Beachten Sie deshalb die Hinweise zum Blitzbetrieb in der Bedienungsanleitung Ihrer Kamera, welche Blitzfunktionen von Ihrem Kameratyp unterstützt werden bzw. an der Kamera selbst eingestellt werden müssen!

Bei der Verwendung von Objektiven ohne CPU (z.B. Objektive ohne Autofokus) ergeben sich zum Teil Einschränkungen!

3 Blitzgerät vorbereiten

3.1 Stromversorgung

Batterien- bzw. Akkuauswahl

Das Blitzgerät kann wahlweise betrieben werden mit hochwertigen:

• 4 Nickel-Metall-Hydrid Akkus 1,2 V, Typ IEC HR6 (AA / Mignon), deutlich höhere Kapazität als NC-Akku und weniger umweltschädlich, da cadmiumfrei.
• 4 Alkali-Mangan-Trockenbatterien 1,5 V, Typ IEC LR6 (AA / Mignon), wartungsfreie Stromquelle für gemäßigte Leistungsanforderungen.
• 4 Lithium-Batterien 1,5 V, Typ IEC FR6 (AA / Mignon), wartungsfreie Strom quelle mit hoher Kapazität und geringer Selbstentladung.

Verwenden Sie nur die oben angegebenen Stromquellen. Bei der Verwendung von anderen Stromquellen besteht die Gefahr, dass das Blitzgerät beschädigt wird.

Wenn Sie das Blitzgerät längere Zeit nicht benutzen, entfernen Sie bitte die Batterien/Akkus aus dem Gerät.

Batterien austauschen

Die Akkus/Batterien sind leer bzw. verbraucht, wenn die Blitzfolgezeit (Zeit vom Auslösen eines Blitzes mit voller Lichtleistung, z.B. bei M, bis zum erneuten Aufleuchten der Blitzbereitschaftsanzeige) über 60 Sek. ansteigt. Zusätzlich erscheint im Display die Batteriewarnanzeige.

• Blitzgerät ausschalten, dazu die Taste ⑦ so lange drücken, bis alle Anzeigen erlöschen.
• Blitzgerät von der Kamera abnehmen, den Batteriefachdeckel nach unten schieben und aufklappen.
• Batterien oder Akkus in Längsrichtung entsprechend den angegebenen Batteriesymbolen einsetzen.
• Batteriefachdeckel schließen und nach oben schieben.

Achten Sie beim Einsetzen der Batterien bzw. Akkus auf die richtige Polarität gemäß den Symbolen im Batteriefach. Vertauschte Pole können zur Zerstörung des Gerätes führen! Explosionsgefahr bei unsachgemäßem Betrieb der Batterien. Ersetzen Sie immer alle Batterien durch gleiche, hochwertige Batterien eines Her stel lertyps mit gleicher Kapazität!

Verbrauchte Batterien bzw. Akkus gehören nicht in den Hausmüll! Leisten Sie einen Beitrag zum Umweltschutz und geben Sie verbrauchte Batterien bzw. Akkus bei entsprechenden Sammelstellen ab!

3.2 Montage des Blitzgerätes

Blitzgerät auf die Kamera montieren

Kamera und Blitzgerät vor der Montage oder Demontage ausschalten.

• Schutzkappe vom Gerätefuß abziehen.

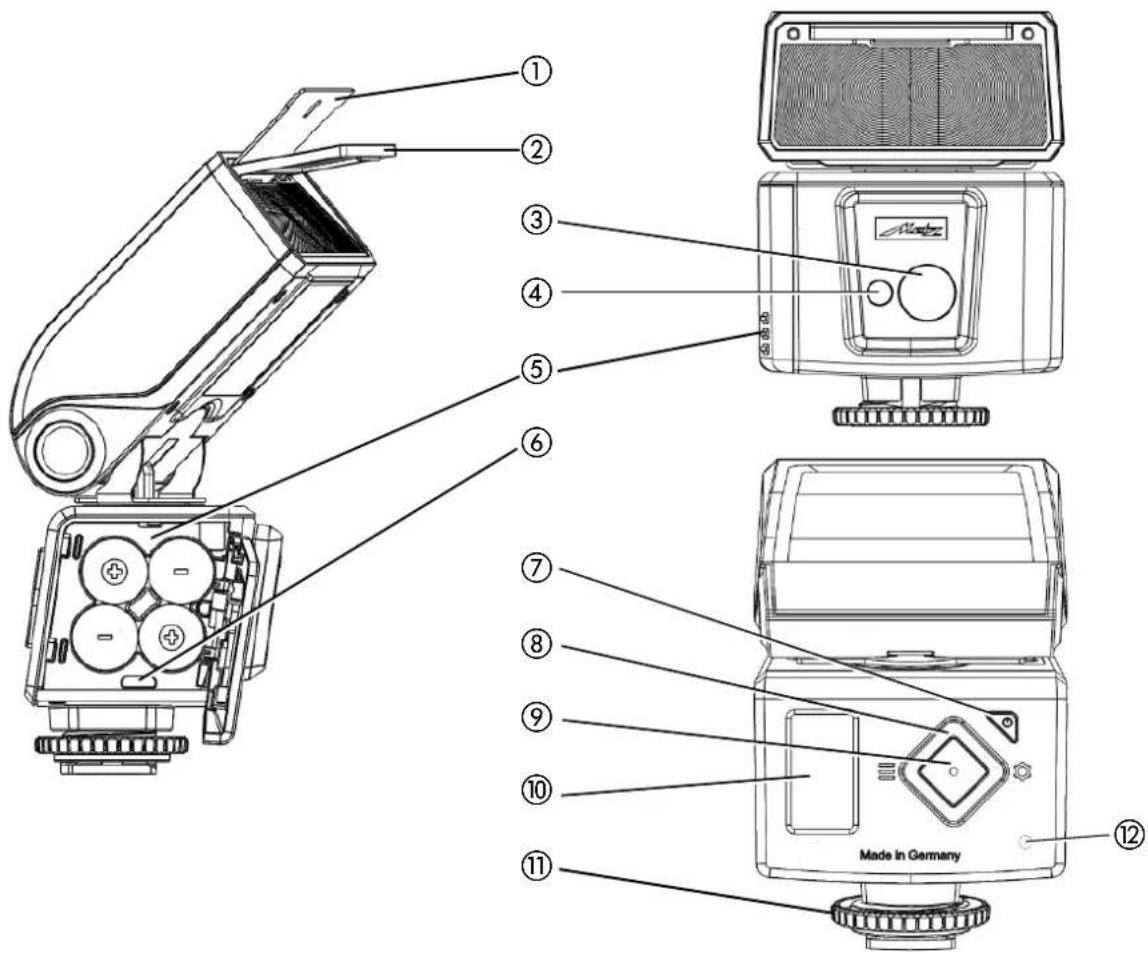

• Rändelmutter ⑪ bis zum Anschlag gegen das Blitzgerät drehen. Der Si che rungs stift im Fuß ist jetzt vollkommen im Gehäuse des Blitzgerätes versenkt.
• Blitzgerät mit dem Anschlussfuß bis zum Anschlag in den Zubehörschuh der Kamera schieben.
• Rändelmutter ⑪ bis zum Anschlag gegen das Kameragehäuse drehen und das Blitzgerät festklemmen.
  Bei Kameragehäusen, die kein Sicherungsloch aufweisen, versenkt sich der federgelagerte Sicherungsstift im Ge häuse des Blitzgerätes, damit die Oberfläche nicht beschädigt wird.

Blitzgerät von der Kamera abnehmen

Kamera und Blitzgerät vor der Montage oder Demontage ausschalten.

• Rändelmutter ⑪ bis zum Anschlag gegen das Blitzgerät drehen.
• Blitzgerät aus dem Zubehörschuh der Kamera herausziehen.

3.3 Ein- und Ausschalten des Blitzgerätes

• Blitzgerät mit der Taste ⏻ ⑦ einschalten. Der Startbildschirm erscheint.
  Das Blitzgerät schaltet danach immer mit der zuletzt verwendeten Betriebsart ein.
  Im Standby-Betrieb blinkt die Taste ⏻ ⑦rot. Zum Ausschalten die Taste ⏻ ⑦
  so lange drücken, bis alle Anzeigen erlöschen.

Wird das Blitzgerät längere Zeit nicht gebraucht, so empfehlen wir: Blitzgerät mit der Taste ⏻ ⑦ ausschalten und die Stromquellen (Batterien, Akkus) entnehmen.

3.4 Das Auswahlmenü

- Taste ⑧ drücken, das Auswahlmenü erscheint.

Mit den Tasten ^8 können die Betriebsarten angewählt werden.

AUTO, siehe 7.1

TTL, siehe Kap. 7.2

TTL HSS, Kap. 7.4

M, Kap. 7.3

M HSS, siehe 7.4

LED, siehe 7.5

MASTER, Kap. 10.1

SLAVE, Kap. 10.2

SERVO, Kap. 10.3

F1 / F2, siehe 7.6

3.5 Das Menü OPTIONEN

- Taste >drücken, das Menü erscheint.

Mit den Tasten ^⑧ können die Optionen; abhängig von der Betriebsart, angewählt werden.

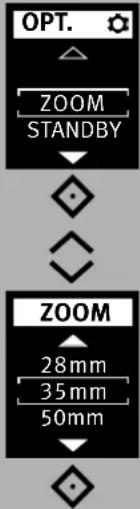

ZOOM (Reflektorstellung), Kap. 9.1

STANDBY (Autom. Geräteabschaltung),

Kap 3.7

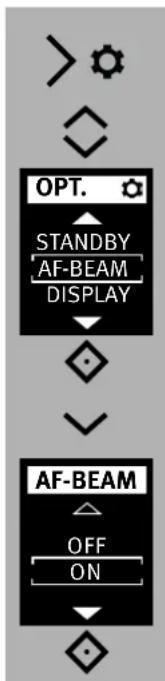

AF BEAM (AF-Hilfslicht), Kap. 11.3

DISPLAY (Helligkeit), Kap. 14.1

UNIT (Meter / Feet), Kap.. 14.2

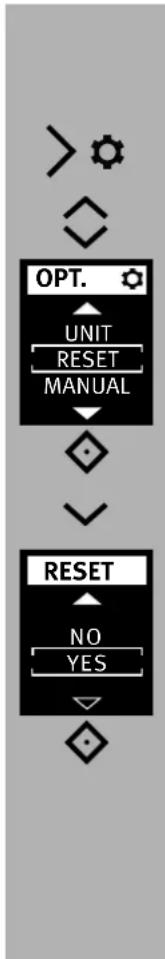

RESET, Kap. 15.3

MODE ^2) 3), Kap. 10.1.2

RATIO ^2) (Lichtverhältnis), siehe 10.1.3

CTRL+ (Remote-Betriebsart), siehe 10.1

CHANNEL ^2)3) (Kanal), Kap. 10.2.2

GROUP ^3) (Slave-Gruppe), siehe 10.2.3

SYNC ^4) , siehe 10.3.2

2) nur im MASTER-Betrieb.

3) nur im SLAVE-Betrieb.

4) nur im SERVO-Betrieb.

Die Anzeige der Blitzparameter ist abhängig von der gewählten Blitzbetriebsart.

3.6 INFO

Die aktuellen Einstellungen des Blitzgerätes können während des Betriebs angezeigt werden.

- Taste ◇ ⑨ drücken und gedrückt halten. Die erhöheint.

Die Anzeige ist abhängig von der Betriebsart und den eingestellten Optionen.

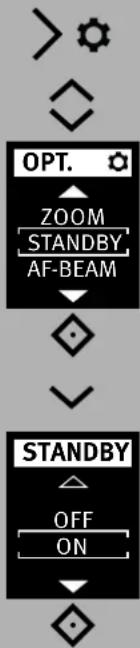

3.7 Automatische Geräteabschaltung / Auto - OFF

Werksseitig ist das Blitzgerät so eingestellt, dass es ca. 3 Minuten -

• nach dem Einschalten,
• nach dem Auslösen eines Blitzes,
• nach dem Antippen des Kameraauslösers,

- nach dem Ausschalten des Kamerabelichtungsmesssystems...

... in den Standby-Betrieb schaltet (Auto-OFF), um Energie zu sparen und die Stromquellen vor unbeabsichtigtem Entladen zu schützen. Die aktive automatische Geräteabschaltung wird im INFO-Display mit angezeigt. Die Blitzbereitschaftsanzeige ⑦ und die Anzeigen auf dem OLED-Display verlöschen. Im Standby-Betrieb blinkt die Taste ⑦ rot.

Die zuletzt benutzte Betriebseinstellung bleibt nach der automatischen Abschaltung erhalten und steht nach dem Einschalten sofort wieder zur Verfügung.

Das Blitzgerät wird durch Drücken der Taste ◇ ⑨ bzw. durch Antippen des Kameraauslösers (Wake-Up-Funktion) wieder eingeschaltet.

Im SLAVE/SERVO-Betrieb ist die automatische Geräteabschaltung nicht aktiv.

Wenn das Blitzgerät längere Zeit nicht benötigt wird, sollte das Gerät grundsätzlich immer mit der Taste ⏻⑦ ausgeschaltet werden!

Das Blitzgerät schaltet ca. 1 Stunde nach dem letzten Gebrauch komplett aus.

Automatische Geräteabschaltung einstellen

• Blitzgerät mit der Taste ⑦ einschalten. Der Startbildschirm erscheint. Das Blitzgerät schaltet danach immer mit der zuletzt verwendeten Betriebsart ein.
• Taste 📋 drücken, das Menü OPT. 🌐 erscheint.
• Mit den Tasten ⚙8 den Menüpunkt STANDBY auswählen.
• Taste ◇ ⑨ drücken und das Menü öffnen.
• Mit der Taste ^8 den Menüpunkt ON auswählen.
• Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen. Im Standby-Betrieb blinkt die Taste ⏻ ⑦ rot.

4 OLED-Anzeigen am Blitzgerät

4.1 Blitzbereitschaftsanzeige

Bei aufgeladenem Blitzkondensator leuchtet am Blitzgerät die Taste ① ⑦ grün auf und zeigt damit die Blitzbereitschaft an.

Das bedeutet, dass für die nächste Aufnahme Blitzlicht verwendet werden kann. Die Blitzbereitschaft wird auch an die Kamera übertragen und sorgt im Kamerasucher für eine entsprechende Anzeige, siehe Bedienungsanleitung der Kamera.

Wird eine Aufnahme gemacht, bevor im Kamerasucher die Anzeige für die Blitzbereitschaft erscheint, so wird das Blitzgerät nicht ausgelöst. Die Aufnahme wird unter Umständen falsch belichtet, falls die Kamera bereits auf die Blitzsynchronzeit umgeschaltet hat (siehe 13.1).

4.2 Belichtungskontrollanzeige

Bei einer richtigen Belichtung leuchtet im Display für ca. 3 Sekunden das OK-Symbol auf, wenn die Aufnahme in den Blitzbetriebsarten. TTL Vorblitz-TTL und ADI-Messung sowie im Automatik-Betrieb (AUTO 7.1) richtig belichtet wurde! Erfolgt keine Belichtungskontrollanzeige nach der Aufnahme, so wurde die Aufnahme unterbelichtet. Sie müssen dann:

• die nächst kleinere Blendenzahl einstellen (z.B. anstatt Blende 11 die Blende 8), oder
• die Entfernung zum Motiv bzw. zur Reflexfläche (z.B. beim indirekten Blitzen) verkleinern oder
• an der Kamera einen höheren ISO-Wert einstellen.

Beachten Sie die Reichweitenanzeige im Display des Blitzgerätes (siehe 5.2).

5 Anzeigen im Display

Die meisten Kameras übertragen die Werte für ISO, Objektivbrennweite (mm) und Blende an das Blitzgerät. Dieses passt seine erforderlichen Einstellungen automatisch an.

Es errechnet aus den Werten und seiner Leitzahl die maximale Reichweite des Blitzlichtes.

Blitzbetriebsart und Reichweite werden im Display des Blitzgerätes angezeigt.

Wird das Blitzgerät betrieben ohne das es Daten von der Kamera erhalten hat werden die zuletzt am Blitzgerät eingestellten Werte angezeigt.

5.1 Anzeige der Blitzbetriebsart

Im Display wird die eingestellte Blitzbetriebsart angezeigt. Dabei sind je nach Kameratyp verschiedene Anzeigen für die jeweils unterstützte Blitzbetriebsart (z.B. und) TTLTTL HSS und den manuellen Blitzbetrieb möglich.

5.2 Reichweitenanzeige

Beim Einsatz von Kameras und einem Objektiv mit CPU erfolgt am Display eine Reichweitenanzeige. Dazu muss ein Datenaustausch zwischen Kamera und Blitzgerät stattgefunden haben, z.B. durch Antippen des Kameraauslösers. Die Reichweite kann entweder in Meter (m) oder Feet (ft) angezeigt werden (siehe 14.2).

Es erfolgt keine Reichweitenanzeige ...

• wenn der Reflektorkopf aus seiner Normalposition (nach oben oder seitwärts) abgeschwenkt ist.
• wenn das Blitzgerät im REMOTE MASTER; REMOTE SLAVE, SERVO- oder AUTO-Blitzbetrieb arbeitet.

5.2.1 Reichweitenanzeige im TTL-/TTL HSS-Blitzbetrieb

In den Blitzbetriebsarten und

TTL HSS ; siehe 7.4) wird im Display der Wert für die maximale Reichweite des Blitzlichtes angezeigt.

Der angezeigte Wert bezieht sich auf einen Reflexionsgrad von 25% des Motivs, was für die meisten Aufnahmesituationen zutrifft.

Starke Abweichungen des Reflexionsgrades, z.B. bei sehr stark oder sehr schwach reflektierenden Objekten können die Blitzbelichtungsautomatik der Kamera täuschen.

Das Motiv sollte sich im Bereich von etwa 40% bis 70% der maximalen Reichweite befinden. Damit wird der Elektronik genügend Spielraum zum Ausgleich gegeben.

Zur Vermeidung einer Überbelichtung sollten 10% der maximalen Reichweite als Mindestabstand zum Motiv nicht unterschritten werden.

Die Anpassung an die jeweilige Aufnahmesituation kann z.B. durch Ändern der Objektivblende erreicht werden.

5.2.2 Reichweitenanzeige im manuellen Blitzbetrieb

Im manuellen Blitzbetrieb wird im Display der Entfernungswert angezeigt, der für eine korrekte Blitzbelichtung des Motivs einzuhalten ist. Die Anpassung an die jeweilige Aufnahmesituation kann z.B. durch eine Änderung der Objektivblende oder durch die Wahl einer manuellen Teillichtleistung (siehe 7.3) erreicht werden.

5.2.3 Überschreitung des Anzeigebereichs

Im Display werden Reichweiten bis maximal 99 m bzw. 99 ft angezeigt.

Bei hohen ISO-Werten und großen Blendenöffnungen kann der Anzeigebereich überschritten werden.

Dies wird durch einen Pfeil hinter dem Entfernungswert angezeigt.

6 Anzeigen im Kamerasucher

Beispiele für Anzeigen im Kamerasucher:

Blitzsymbol blinkt vor der Aufnahme

Der Kondensator im Blitzgerät wird geladen. Das Blitzgerät ist noch nicht blitzbereit.

Blitzsymbol leuchtet:

Blitzgerät ist einsatzbereit (bei einigen Kameras).

Grundsätzlich zur Fehlbelichtung:

• Bei Überbelichtung: Nicht blitzen!
• Bei Unterbelichtung: Schalten Sie den Blitz zu oder verwenden Sie ein Stativ und eine längere Belichtungszeit.

In den verschiedenen Belichtungs- und Automatikprogrammen können unterschiedliche Gründe für Fehlbelichtungen vorliegen.

Lesen Sie zu den Anzeigen im Kamerasucher in der Kamerabedienungsanleitung nach, was für Ihren Kameratyp gilt!

7 Blitzbetriebsarten

Je nach Kameratyp stehen folgende Blitzbetriebsarten zur Verfügung:

• Auto-Blitzbetrieb ( ), Auto. 7.1
• Vorblitz-TTL (), K4p. 7.2
• manuelle Blitzbetrieb ( ), KMp. 7.3
- automatische Kurzzeitsynchronisation HSS, Kap. 7.4
• LED-Betrieb (Videolicht), Kap. 7.5
• der MASTER Blitzbetrieb, Kap. 10.1
• der BSLAVetrieb, Kap. 10.2
• der Servo-Betrieb ( ), SERVO 10.3.

Zum Einstellen der Blitzbetriebsarten TTL HSS und mutls vo HSS ein Datenaustausch zwischen Blitzgerät und Kamera stattfinden, z.B. durch Antippen des Kameraauslösers.

7.1 Der AUTO-Blitzbetrieb

Mit dem AUTO-Blitzbetrieb kann das Blitzgerät auf einfache Weise für Blitzlichtaufnahmen eingesetzt werden. Dabei ist es nicht erforderlich, am Blitzgerät Einstellungen vorzunehmen.

Der AUTO-Blitzbetrieb ist ein vereinfachter Blitzbetrieb für Digitalkameras ohne Einstellmöglichkeiten bzw. die Kamerabetriebsart „Programm P“ und das Vollautomatik Programm.

7.2 Vorblitz-TTL und ADI-Messung

Vorblitz-TTL und ADI-Messung sind digitale TTL-Blitzbetriebsarten und Weiterentwicklungen des TTL-Blitzbetriebes analoger Kameras. Bei der Aufnahme wird vor der eigentlichen Belichtung ein fast nicht erkennbarer Messvorblitz vom Blitzgerät abgegeben. Das reflektierte Licht des Messvorblitzes wird von der Kamera ausgewertet. Entsprechend der Auswertung wird die nachfolgende Blitzbelichtung von der Kamera an die Aufnahmesituation angepasst (näheres siehe Kamerabedienungsanleitung).

Bei der ADI-Messung gehen zusätzlich Entfernungsdaten des Objektivs in die Blitzbelichtung mit ein. Die Auswahl bzw. Einstellung der Betriebsarten Vorblitz-TTL und ADI-Messung erfolgt an der Kamera (siehe Kamerabedienungsanleitung).

Das Blitzgerät muss in die Blitzbetriebsart TTL oder gestaltet werden.

MODE AUTO TTL TTL HSS TTL 7,9m EV

Betriebsart einstellen

• Blitzgerät mit der Taste ⏻ ⑦ einschalten. Der Startbildschirm erscheint.
  Das Blitzgerät schaltet danach immer mit der zuletzt verwendeten Betriebsart ein.
• Taste ☑ drücken, das Auswahlmenü erscheint.

• Mit den Tasten ^8 die Betriebsart auswählen.

• Taste ◇ ⑨ drücken und die gewählte Betriebsart bestätigen.

• An der Kamera eine entsprechende Betriebsart, z.B. P, S, A etc. einstellen.
• Kameraauslöser antippen, damit ein Datenaustausch zwischen Kamera und Blitzgerät erfolgt.

7.3 Manueller Blitzbetrieb

Im manuellen Blitzbetrieb wird vom Blitzgerät unge-regelt die volle Energie abgestrahlt, sofern keine Teillichtleistung eingestellt ist. Die Anpassung an die Aufnahmesituation kann z.B. durch die Blendeneinstellung an der Kamera oder durch Auswahl einer geeigneten manuellen Teillichtleistung erfolgen.

Der Einstellbereich erstreckt sich von P 1/1 - P1/256 bei bzvM P1/1 - P 1/64 bei MHSS.

Im Display wird die Entfernung angezeigt, bei der das Motiv korrekt belichtet wird (siehe 5.2).

Betriebsart einstellen

• Blitzgerät mit der Taste ⑦ einschalten. Der Startbildschirm erscheint. Das Blitzgerät schaltet danach immer mit der zuletzt verwendeten Betriebsart ein.
• Taste ⑧ drücken, das Auswahlmenü erscheint.

• Mit den Tasten ^8 die Betriebsart auswählen.

• Taste ◇ ⑨ drücken und die gewählte Betriebsart bestätigen.

• Kameraauslöser antippen, damit ein Datenaustausch zwischen Kamera und Blitzgerät erfolgt.

Verschiedene Kameras unterstützen den manuellen Blitzbetrieb nur in der Kamerabetriebsart M (Manuell).

In anderen Kamerabetriebsarten erfolgt eine Fehlermeldung im Display und die Auslösung wird verriegelt.

Manuelle Teillichtleistungen

Im manuellen Blitzbetrieb kann eine Teillichtleistung eingestellt werden.

Einstellvorgang

- Mit den Tasten ⑧ die gewünschte Teillichtleistung (P) einstellen.

Die Enfernungsangabe wird, entsprechend der eingestellten Teillichtleistung, angepasst.

Die Einstellung wird sofort wirksam und automatisch gespeichert.

Die Entfernungsanzeige wird automatisch der Teillichtleistung angepasst (siehe 5.2).

7.4 Automatische Kurzzeitsynchronisation (HSS)

Verschiedene Kameras unterstützen die Automatische Kurzzeitsynchronisation HSS (siehe Kamerabedienungsanleitung). Mit dieser Blitzbetriebsart ist es möglich, auch bei kürzeren Verschlusszeiten als der Blitzsynchronzeit ein Blitzgerät einzusetzen.

Interessant ist diese Betriebsart z.B. bei Portrait-Aufnahmen in sehr hellem Umgebungslicht, wenn durch eine weit geöffnete Blende (z.B. F 2,0) die Schärfentiefe begrenzt werden soll! Das Blitzgerät unterstützt die Kurzzeitsynchronisation HSS in den

Blitzbetriebsarten unTL. M

Physikalisch bedingt, wird jedoch durch die Kurzzeitsynchronisation die Leitzahl, und damit auch die Reichweite des Blitzgerätes zum Teil erheblich eingeschränkt!

Beachten Sie daher die Reichweitenanzeige am Display des Blitzgerätes!

Die Kurzzeitsynchronisation HSS wird automatisch ausgeführt, wenn an der Kamera manuell oder automatisch durch das Belichtungsprogramm eine kürzere Verschlusszeit als die Blitzsynchronzeit eingestellt ist.

Beachten Sie, dass die Leitzahl des Blitzgerätes bei der Kurzzeitsynchronisation zusätzlich von der Verschlusszeit abhängig ist:

Je kürzer die Verschlusszeit desto geringer die Leitzahl!

Betriebsart einstellen

• Blitzgerät mit der Taste ⑦ einschalten. Der Startbildschirm erscheint. Das Blitzgerät schaltet danach immer mit der zuletzt verwendeten Betriebsartein.
• Kameraauslöser antippen, damit ein Datenaustausch zwischen Kamera und Blitzgerät erfolgt.
• Taste ⑧ drücken, das Auswahlmenü erscheint.
• Mit den Tasten ⑧ die Betriebsart TTL HSS M HSS auswählen.

- Taste ◇ ⑨ drücken und die gewählte Betriebsart bestätigen.

Die Einstellung wird sofort wirksam.

Wenn am Blitzgerät die Kurzzeitsynchronisation HSS aktiviert wird, wird die Synchronisation auf den 2. Verschlussvorhang (REAR) automatisch deaktiviert!

7.5 LED-Videolicht

Mit der Betriebsart LED bzw. Videolicht, können Sie Aufnahmen von Bewegtbildern im Nahbereich beleuchten.

Betriebsart einstellen

• Blitzgerät mit der Taste ⑦ einschalten. Der Startbildschirm erscheint. Das Blitzgerät schaltet danach immer mit der zuletzt verwendeten Betriebsart ein.
• Taste ☑ drücken, das Auswahlmenü erscheint.

• Mit den Tasten ^8 die Betriebsart LED auswählen.

• Taste ◇ ⑨ drücken und die gewählte Betriebsart bestätigen.

• Mit den Tasten ⑧ die gewünschte Helligkeit auswählen.
  Die Einstellung wird sofort wirksam.

7.6 Favoritenprogramme

In der Blitzlichtfotographie gibt es immer wiederkehrende Standardsituationen (z. B. Geburtstagsfeiern im eigenen Wohnzimmer o.ä.). Der mecablitz bietet die Möglichkeit, die Einstellungen des Blitzgerätes für solche Standardsituationen als Favoritenprogramm zu speichern. So können einmal getroffene Blitzgeräte-Parameter schnell wieder eingestellt werden.

Das Blitzgerät hat 2 Speicherplätze zum Sichern der am Blitzgerät getroffenen Einstellungen.

Einstellvorgang für das Speichern eines Favoritenprogrammes

• Blitzgeräte-Parameter nach Wunsch einstellen. Stellen Sie eine beliebige Betriebsart ein. Stellen Sie zu der Betriebsarten beliebige Optionen ein.
• Taste ☑ drücken, das Auswahlmenü erscheint.
• Mit den Tasten ⑧ die Speicherplätze f1 r F2 auswählen.
• Taste ◇ ⑨ drücken und den gewählten Speicherplatz bestätigen.

• Mit den Tasten ⑧ a SAVE en.

• Taste ◇ ⑨ drücken und den Speichervorgang bestätigen.

• Im Display erscheint die o.k Anzeige.

Einstellvorgang für das Laden eines Favoritenprogrammes

• Taste ⑧ drücken, das Auswahlmenü erscheint.

• Mit den Tasten ^8 die Speicherplätze f1 r F2 auswählen.

• Taste ◇ ⑨ drücken und den gewählten Speicherplatz bestätigen.

• Mit den Tasten 8 a LOAD en.

• Taste ◇ ⑨ drücken und das Laden des Favoritenprogramms bestätigen.

• Im Display erscheint die o.k Anzeige.

8 Manuelle Blitzbelichtungskorrektur

Die Blitzbelichtungsautomatik der meisten Kameras ist auf einen Reflexionsgrad von 25% (durchschnittlicher Reflexionsgrad von Blitzmotiven) abgestimmt.

Ein dunkler Hintergrund, der viel Licht absorbiert oder ein heller Hintergrund, der stark reflektiert (z.B. Gegenlichtaufnahmen), können zu Über- bzw. Unterbelichtung des Motivs führen.

Um den oben genannten Effekt zu kompensieren, kann die Blitzbelichtung manuell mit einem Korrekturwert der Aufnahme angepasst werden. Die Höhe des Korrekturwertes ist vom Kontrast zwischen Motiv und Bildhintergrund abhängig!

Am Blitzgerät können in den TTL-Blitzbetriebsarten manuelle Korrekturwerte für die Blitzbelichtung von -3 bis +3 Blendenwerten (EV) in Drittel-Stufen eingestellt werden.

Tipp:

Dunkles Motiv vor hellem Bildhintergrund: Positiver Korrekturwert.

Helles Motiv vor dunklem Bildhintergrund: Negativer Korrekturwert.

Eine Belichtungskorrektur durch Verändern der Objektivblende ist nicht möglich, da die Belichtungsautomatik der Kamera die geänderte Blende wiederum als normale Arbeitsblende betrachtet. Beim Einstellen eines Korrekturwertes kann sich die Reichweitenanzeige im Display ändern und dem Korrekturwert angepasst werden (abhängig von Kameratyp)!

Einstellvorgang

• Die Tasten ^78 wiederholt drücken und einen Korrekturwert (EV) einstellen.

Die Einstellung wird sofort wirksam.

Eine manuelle Blitzbelichtungskorrektur in den TTL-Blitzbetriebsarten kann nur dann erfolgen, wenn die Kamera die Einstellung eines Korrekturwertes am Blitzgerät unterstützt (siehe Kamerabedienungsanleitung)!

Wenn die Kamera diese Funktion nicht unterstützt bleibt der eingestellte Korrekturwert unwirksam.

Bei verschiedenen Kameratypen muss der manuelle Blitzbelichtungskorrekturwert an der Kamera eingestellt werden. Im Display des Blitzgerätes wird dann kein Korrekturwert angezeigt.

Vergessen Sie nicht die manuelle Blitzbelichtungskorrektur nach der Aufnahme an der Kamera wieder zu löschen!

Achtung: Stark reflektierende Gegenstände im Bild des Motivs können die Belichtungsautomatik der Kamera stören. Die Aufnahme wird dann unterbelichtet. Reflektierende Gegenstände entfernen oder einen positiven Korrekturwert einstellen.

9 Sonderfunktionen

Je nach Kameratyp stehen verschiedene

Sonderfunktionen zur Verfügung.

Zum Aufrufen und Einstellen der Sonderfunktionen muss deshalb vorher ein Datenaustausch zwischen Blitzgerät und Kamera stattfinden, z.B. durch Antippen des Kameraauslösers.

Die Einstellung muss unmittelbar nach dem Aufrufen der Sonderfunktion erfolgen, da das Blitzgerät sonst nach einigen Sekunden automatisch wieder in den normalen Blitzbetrieb wechselt!

9.1 Motorzoom-Reflektor

Der Motorzoom-Reflektor des Blitzgerätes kann Objektivbrennweiten ab 24 mm (Kleinbild-Format) ausleuchten.

Durch Einsatz der integrierten Weitwinkelstreuscheibe ② erweitert sich die Ausleuchtung auf 12mm.

9.1.1 Automatische Zoomsteuerung

Wenn das Blitzgerät mit einer Kamera betrieben wird, die Daten der Objektivbrennweite überträgt, passt sich die Zoom-Position des Reflektors automatisch der Objektivbrennweite an.

Die automatische Anpassung erfolgt für Objektivbrennweiten ab 24 mm.

Die automatische Anpassung erfolgt nicht, wenn der Reflektor geschwenkt ist, wenn die Weitwinkelstreuscheibe ② ausgezogen oder ein Mecabounce (Zubehör) montiert ist oder der SERVO- bzw. der SLAVE-Blitzbetrieb eingestellt ist.

Auf Wunsch kann die Position des Reflektors manuell verstellt werden um bestimmte Beleuchtungs-effekte zu erzielen (z.B. Spot-Effekt usw.).

9.1.2 Manueller Zoom-Betrieb

Bei Kameras die keine Daten der Objektivbrennweiten übertragen, muss die Zoom-Position des Reflektors manuell an die Objektivbrennweite angepasst werden.

Der Auto-Zoom-Betrieb ist in diesem Fall nicht möglich!

Einstellvorgang

- Taste >drücken, das Menü erscheint.

- Mit den Tasten ⑧ den Menüpunkt auswählen.

- Taste ◇ ⑨ drücken und das Menü öffnen.

- Mit den Tasten ^8 den Zoomwert auswählen.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

Die Einstellung wird sofort wirksam.

Folgende Zoom-Positionen für den Reflektor sind möglich: 24-28-35-50-70-85-105 mm (Kleinbild-Format).

Tipp:

Wenn Sie nicht immer die volle Leitzahl und Reichweite des Blitzgerätes benötigen, können Sie die Reflektorposition auf der Anfangsbrennweite des Zoomobjektives belassen.

Damit ist garantiert, dass die Bildränder immer vollständig ausgeleuchtet werden. Sie sparen sich damit die fortwährende Anpassung an die Objektivbrennweite.

Beispiel:

Sie benutzen ein Zoomobjektiv mit einem Brennweitenbereich von 35 mm bis 105 mm. In diesem Beispiel stellen Sie die Position des Reflektors des Blitzgerätes auf 35 mm.

Rückstellen auf Auto-Zoom

• Kameraauslöser antippen, damit ein Datenaustausch zwischen Blitzgerät und Kamera stattfindet.
• Taste 📋 drücken, das Menü erscheint.
• Mit den Tasten ⑧ den Menüpunkt ZOOM auswählen.
  ZOOM

• Taste ◇ ⑨ drücken und das Menü öffnen.
• Mit den Tasten ⑧ den Menüpunkt A-Zoom auswählen.
• Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

9.2 Weitwinkelstreuscheibe

Mit der integrierten Weitwinkelstreuscheibe ② können Brennweiten ab 12 mm ausgeleuchtet werden (Kleinbild-Format).

Weitwinkelstreuscheibe ② aus dem Reflektor nach vorne bis zum Anschlag herausziehen und loslassen.

Die Weitwinkelstreuscheibe ② klappt automatisch nach unten. Der Reflektor wird automatisch in die erforderliche Position gesteuert.

Die automatische Anpassung des Motorzoom Reflektor erfolgt nicht bei der Verwendung der Weitwinkelstreuscheibe ②.

Zum Einschieben die Weitwinkelstreuscheibe ② um 90° nach oben klappen und vollständig einschieben.

9.3 mecabounce Diffuser MBM-04

Wenn der mecabounce (Sonderzubehör; siehe 18) am Reflektor des Blitzgerätes montiert ist, wird der Reflektor automatisch in die erforderliche Position gesteuert. Die Entfernungsangaben und der Zoomwert werden auf 12 mm korrigiert.

Es erfolgt keine automatische Anpassung des Motorzoom-Reflektors bei der Verwendung eines mecabounce.

Die gleichzeitige Verwendung von Weitwinkelstreuscheibe und mecabounce ist nicht möglich.

10 Der drahtlose Remote-Betrieb

Das Blitzgerät unterstützt das drahtlose Sony-Remote-System „CTRL+“

Das Remote-System besteht aus einem Master-Blitzgerät auf der Kamera und einem oder mehreren Slave-Blitzgeräten. Das - bzw. die Slave-Blitzgeräte werden vom Reflektor des Master-Blitzgerätes mit Blitzlicht ferngesteuert.

Damit sich mehrere Remote-Systeme im gleichen Raum nicht gegenseitig stören stehen vier unabhängige Remote-Kanäle zur Verfügung. Master- und Slave-Blitzgeräte die zum gleichen Remote-System gehören, müssen auf den gleichen Remote-Kanal eingestellt werden.

Die Slave-Blitzgeräte müssen mit dem integrierten Sensor für Remote-Betrieb ⑫ das Licht des Master-Blitzgerätes empfangen können.

Im Remote-Blitzbetrieb erfolgt keine Reichweitenanzeige am Display des Blitzgerätes.

10.1 Remote-Master Betrieb

Der Remote-Master Betrieb wird an der Kamera eingestellt. Dazu den M400 im Blitzschuh der Kamera montieren und an der Kamera den drahtlosen Blitzbetrieb WL (WIRELESS = drahtlos) einstellen. Am M400 wird daraufhin automatisch der Masterbetrieb CTRL+ aktiviert.

Der Remote-Master Betrieb kann nur dann verwendet werden, bzw. lässt sich nur dann einstellen, wenn die Kamera diese Betriebsart unterstützt.

Wenn die Kamera den Remote-Master Betrieb nicht unterstützt, so lässt sich dieser nicht einstellen bzw. wird dieser automatisch gelöscht.

Beim Betrieb mit Kameras, die den Remote-Master Betrieb nicht unterstützen, wird am M400 automatisch der Remote Slave Betrieb aktiviert. Dabei wird automatisch der Remote-Kanal zwischen Kamera und Blitzgerät abgeglichen.

Im Remote-Master Betrieb CTRL+ können vom Master CTRL zwei getrennte Slave Gruppen RMT und RMT2 ausgelöst und drahtlos in der Lichtleistung gesteuert werden. Als Betriebsarten stehen der vollautomatische geregelte drahtlose TTL-Blitzbetrieb und der manuelle Blitzbetrieb M mit 25 ungeregelten manuellen Teillichtleistungen zur Auswahl.

Die Blitzbetriebsart für den Master und die Slave Blitzgeräte muss am jeweiligen Blitzgerät selbst ausgewählt bzw. eingestellt werden.

Sowohl im drahtlosen TTL Blitzbetrieb als auch im drahtlosen manuellen Blitzbetrieb M können der Master CTRL und die Slave Gruppen RMT und RMT2 mit oder auch ohne Verhältnissteuerung (RATIO OFF) eingesetzt werden.

10.1.1 Remote-Kanal einstellen

• An der Kamera den drahtlosen Blitzbetrieb WL (WIRELESS = drahtlos) einstellen.
• Taste ☑ drücken, das Menü erscheint.
• Mit den Tasten ^8 den Menüpunkt CHANNEL auswählen.

- Taste ◇ ⑨ drücken und die gewählten Menüpunkt öffnen.

- Mit den Tasten ^8 den gewünschten Kanal einstellen.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

Im Beispiel wurde der Remote-Kanal CHANNEL 3 ausgewählt.

Die Einstellung wird sofort wirksam.

Der Master CTRL und die Slave Gruppen RMT und RMT2 müssen alle auf den gleichen Remote-Kanal eingestellt sein!

Die Kanaleinstellung, im Bsp. CHANNEL 3 (CH. 3), kann durch Druck auf die Infotaste ◇ ⑨ geprüft werden.

10.1.2 Blitzbetriebsart des Masters einstellen

Die Blitzbetriebsart für den Master CTRL wird wie folgt eingestellt:

- Taste 📋 drücken, das Menü erscheint.

- Mit den Tasten ^8 den Menüpunkt auswählen.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

Die Blitzbetriebsart für die Slave Blitzgeräte muss am jeweiligen Slave Blitzgerät selbst ausgewählt bzw. eingestellt werden.

10.1.2.1 Blitzbetriebsart Remote TTL einstellen

- Mit den Tasten ^8 die Betriebsart auswählen.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

Die Remote Blitzbetriebsart ist Ingestellt. Im Beispiel ist die Verhältnissteuerung deaktiviert (RATIO OFF).

Auf Wunsch kann eine Verhältnissteuerung RATIO aktiviert werden.

Siehe dazu der Abschnitt 10.1.3 Verhältnissteuerung. Bei Bedarf kann im TTL Blitzbetrieb mit den Tasten ◊⑧ eine manuelle Blitzbelichtungskorrektur (EV) zwischen -3 und +3 Blendenwerten in Drittel Stufen eingestellt werden. Die gewählte Einstellung ist sofort wirksam und wird automatisch gespeichert.

Im Beispiel wird ein manueller Korrekturwert von -1 2/3 EV angezeigt.

10.1.2.2 Blitzbetriebsart Remote M einstellen

- Mit den Tasten ^8 die Betriebsart auswählen.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

Die Remote Blitzbetriebsart ist Mingestellt. Im Beispiel ist die Verhältnissteuerung aktiviert. Auf Wunsch kann die Verhältnissteuerung deaktiviert werden.

Siehe dazu den Abschnitt Verhältnissteuerung 10.1.3.

Bei Bedarf kann im Manuellen Blitzbetrieb mit den Tasten ^8 eine manuelle Teillichtleistung P zwischen P 1/1 (maximale Lichtleistung) und P 1/256 (minimale Lichtleistung) in Drittel Stufen eingestellt werden.

Die gewählte Einstellung ist sofort wirksam und wird automatisch gespeichert.

Im Beispiel wird eine manuelle Teillichtleistung P1/4 angezeigt.

10.1.3 Verhältnissteuerung (RATIO)

Bei Bedarf kann eine Verhältnissteuerung RATIO eingestellt werden. Damit kann dann dem Master CTRL und den Slave Gruppen RMT und RMT2 eine unterschiedliche Gewichtung bei der Belichtung zugewiesen werden.

Verhältnissteuerung aktivieren / deaktivieren

- Taste >drücken, das Menü erscheint.

- Mit den Tasten ⑧ den Menüpunkt auswählen.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

In der Position OFF ist die Verhältnissteuerung deaktiviert.

Verhältnissteuerung aktivieren

- Taste >drücken, das Menü erscheint.

- Mit den Tasten ^8 den Menüpunkt auswählen.

RATIO

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

- Mit den Tasten ^⑧ den Master d Slave Gruppe - Slave Gruppe anwählen.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

- Mit den Tasten ^8 den Belichtungsanteil auswählen.

Dabei sind die Einstellungen - / 1 / 2 / 4 / 8 / 16 für die Belichtungsanteile möglich.

In der Einstellung „ – “ nimmt das jeweilige Gerät nicht an der Blitzbelichtung der Aufnahme Teil.

Im Beispiel wurde der Belichtungsanteil 1 für den zuvor ausgewählten Master CTRL ausgewählt.

Nachfolgend erfolgen die Einstellungen für die Slave-Gruppen RMT und RMT2 so wie nach diesem Beispiel für den Master CTRL.

In neben stehendem Beispiel wurde für den Master CTRL und die beiden Slave Gruppen RMT und RMT2 der Belichtungsanteil jeweils mit 1 eingestellt.

Somit nehmen alle Geräte mit der gleichen Gewichtung an der Blitzbelichtung Teil.

In diesem Beispiel nimmt der Master CTRL nicht an der Blitzbelichtung teil.

Die Slave-Gruppe RMT nimmt mit 2 Anteilen von insgesamt 6 Anteilen (2 + 4 = 6) an der Blitzbelichtung Teil.

Die Slave-Gruppe RMT2 nimmt mit 4 Anteilen von insgesamt 6 Anteilen an der Blitzbelichtung Teil.

In diesem Beispiel nimmt der Master CTRL mit 2 Anteilen von insgesamt 26 Anteilen

(2 + 8 + 16 = 26) an der Blitzbelichtung Teil.

Die Slave-Gruppe RMT nimmt mit 8 Anteilen von insgesamt 26 Anteilen an der Blitzbelichtung Teil.

Die Slave-Gruppe RMT2 nimmt mit 16 Anteilen von insgesamt 26 Anteilen an der Blitzbelichtung Teil.

10.2 Remote-Slave-Blitzbetrieb

Das Blitzgerät unterstützt das drahtlose Remote-System im Slave-Blitzbetrieb und ist kompatibel zum Sony-System.

Dabei können ein oder mehrere Slave-Blitzgeräte von einem Master-Blitzgerät auf der Kamera (z.B. mecablitz M400 S) drahtlos ferngesteuert werden.

Ein Slave-Blitzgerät kann einer von zwei möglichen Slave-Gruppen (RMT, RMT2) zugeordnet werden. Das Master-Blitzgerät kann alle diese Slave-

Gruppen gleichzeitig steuern und dabei die einzelnen Einstellungen für die jeweilige Slave-Gruppe berücksichtigen.

Damit sich mehrere Remote-Systeme im gleichen Raum nicht gegenseitig stören stehen vier unabhängige Remote-Kanäle (CH 1, 2, 3 oder 4) zur Verfügung.

Master- und Slave-Blitzgeräte die zum gleichen Remote-System gehören müssen auf den gleichen Remote-Kanal eingestellt werden.

Die Slave-Blitzgeräte müssen mit dem integrierten Sensor für den Remote-Betrieb ^12 das Licht des Master- bzw. Controller-Blitzgerätes empfangen können.

In Abhängigkeit vom der Kameratyp kann auch das kamerainterne Blitzgerät als Master-Blitzgerät arbeiten.

Im Slave-Betrieb erfolgt keine Anzeige der Reichweite und keine automatische Anpassung des Zoomreflektors.

10.2.1 Remote-Slave-Blitzbetrieb einstellen

• Blitzgerät mit der Taste ① ⑦ einschalten. Der Startbildschirm erscheint. Das Blitzgerät schaltet danach immer mit der zuletzt verwendeten Betriebsart ein.
• Taste ⑧ drücken, das Auswahlmenü erscheint.
• Mit den Tasten 8 die Betriebsart auswählen.

- Taste ◇ ⑨ drücken und die gewählte Betriebsart bestätigen.

Der Remote-Slave Betrieb wird eingestellt.

Zusätzlich werden die gewählte Slave-Gruppe

(z.B. RMT) und der Remote-Kanal

(z.B. CH. 3) angezeigt.

10.2.2 Remote-Kanal einstellen

- Taste ☒ drücken, das Menü erscheint.

- Mit den Tasten ⑧ den Menüpunkt auswählen.

CHANNEL

- Taste ◇ ⑨ drücken und die gewählten Menüpunkt öffnen.

- Mit den Tasten ^8 den gewünschten Kanal einstellen.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

Die Einstellung wird sofort wirksam.

10.2.3 Slave-Gruppe einstellen

- Taste >drücken, das Menü erscheint.

- Mit den Tasten ^8 den Menüpunkt auswählen.

GROUP

- Taste ◇ ⑨ drücken und die gewählten Menüpunkt öffnen.

- Mit den Tasten ⑧ die gewünschte Gruppe RMT bzw. RMT2 tellen.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

Die Einstellung wird sofort wirksam.

10.2.4 Slave-Betriebsart einstellen

- Taste 📋 drücken, das Menü erscheint.

- Mit den Tastenden Menüpunkt auswählen.

- Taste ◇ ⑨ drücken und die gewählte Betriebsart bestätigen.

- Mit den Tasten ⑧ die Betriebsart odeTTL M einstellen.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

Die Einstellung wird automatisch übernommen.

SLAVE RMT2 CH. 3 EV +1 1/3

10.2.5 Slave-Teillichtleistung bzw. Belichtungskorrekturwert EV einstellen

• Die Tasten ^8 wiederholt drücken und eine Belichtungskorrektur (EV) bzw. eine Teillichtleistung (P) einstellen.

Die Teillichtleistung bzw. der Belichtungskorrekturwert wird übernommen.

Ist bei den Slave-Blitzgeräten die Blitzbereitschaft erreicht, blinkt der AF-Messblitz.

10.3 SERVO-Betrieb

Der SERVO-Betrieb ist ein einfacher Slave-Betrieb ohne bzw. mit Vorblitzunterdrückung, bei dem das Slave-Blitzgerät immer einen Blitz abgibt, sobald es einen Lichtimpuls des Kamerablitzgerätes empfängt.

Im SERVO-Betrieb ist generell nur der manuelle Blitzbetrieb möglich. Der manuelle Blitzbetrieb wird nach dem Einschalten des SERVO-Betriebes automatisch eingestellt.

Wenn das kameraeigene Blitzgerät AF-Meßblitze zur automatischen Fokusierung abgibt, ist systembebedingt kein Servobetrieb möglich. An der Kamera den AF-Meßblitz deaktivieren

Verwenden Sie, wenn möglich, eine andere AF-Betriebsart der Kamera oder stellen auf manuelle Fokusierung um.

10.3.1 SERVO-Blitzbetrieb einstellen

- Taste ⑧ drücken, das Auswahlmenü erscheint.

- Mit den Tasten ^8 die Betriebsart SERVO auswählen.

- Taste ◇ ⑨ drücken und die gewählte Betriebsart bestätigen. Die Betriebsart wird übernommen.

Wenn erwünscht, kann eine Teillichtleistung eingestellt werden, siehe 10.3.3.

10.3.2 Vorblitzunterdrückung bzw. Synchronisation einstellen

- Taste ☑ drücken, das Menü erscheint.

- Mit den Tasten ^8 den Menüpunkt auswählen.

SYNC

• Taste ◇ ⑨ drücken und die gewählten Menüpunkt öffnen.
• Mit den Tasten ^8 die gewünschte Synchronisation einstellen.

Synchronisation ohne Vorblitzunerdrückung. Synchronisation mit Vorblitzunerdrückung

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen

Die Synchronisation wird übernommen

Wenn die hier eingestellte Synchronisation nicht richtig funktioniert, dann verfahren Sie wie unter 10.3.4 beschrieben.

SERVO P 1/1

10.3.3 Servo-Betrieb Teillichtleistung einstellen

- Mit den Tasten ⑧ die gewünschte Teillichtleistung (P) einstellen.

Die Einstellung wird sofort wirksam. Ist bei den Slave-Blitzgeräten die Blitzbereitschaft erreicht, blinkt der AF-Messblitz.

Remote-Kanäle können im SERVO-Betrieb nicht eingestellt werden.

Das Kamerablitzgerät darf nicht im Remote-Betrieb arbeiten

10.3.4 Lernfunktion

Die „Lernfunktion“ ermöglicht die individuelle automatische Anpassung des Slave-Blitzgerätes an die Blitztechnik des Kamerablitzgerätes.

Dabei können ein oder mehrere Vorblitze, z.B. zur Verringerung des „Rote-Augen-Effektes“, des Kamerablitzgerätes berücksichtigt werden. Die Auslösung des Slave-Blitzgerätes erfolgt dann zum Zeitpunkt des Hauptblitzes, der die Aufnahme belichtet.

Wenn das kameraeigene Blitzgerät AF-Meßblitze zur automatischen Fokusierung abgibt, ist systembebedingt kein Lernbetrieb möglich.

An der Kamera den AF-Meßblitz deaktivieren

Verwenden Sie, wenn möglich, eine andere AF-Betriebsart der Kamera oder stellen auf manuelle Fokusierung um.

Einstellvorgang für die Lernfunktion

- Taste >drücken, das Menü erscheint.

- Mit den Tasten ⑧ den Menüpunkt auswählen.

SYNC

- Taste ◇ ⑨ drücken und die gewählten Menüpunkt öffnen.

- Mit den Tasten ^8 den Menüpunkt auswählen.

LEARN

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

- Der „Learn Mode“ (Lernbetrieb) ist bereit zu lernen.

- An der Kamera den Auslöseknopf betätigen, sodass das Kamera-Blitzgerät auslöst. Wenn das SERVO-Blitzgerät einen Lichtimpuls empfangen hat, erscheint im Display „OK“ als Bestätigung.

Der mecablitz hat das Blitzlicht des Kamerablitzes gelernt.

11 OPTION-Menü

11.1 Automatischer Zoom-Betrieb (A-ZOOM)

Beim A-Zoom-Betrieb wird die Zoom-Position des Reflektors an die Objektivbrennweite der Kamera angepasst.

11.2 Manueller Zoom-Betrieb

Beim manuellen Zoom Betrieb muss die Zoom-Position des Reflektors manuell an die Objektivbrennweite der Kamera angepasst werden.

Einstellvorgang

- Taste >drücken, das Menü erscheint.

- Mit den Tasten ⑧ den Menüpunkt auswählen. ZOOM

- Taste ◇ ⑨ drücken und die gewählten Menüpunkt öffnen.

- Mit den Tasten ⑧ den Zoomwert, z.B. 35mm auswählen.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

Die Einstellung wird sofort übernommen.

11.3 AF-Hilfslicht (AF-BEAM)

Wenn das AF-Meßsystem einer digitalen AF-Spiegelreflexkamera wegen mangelnder Umgebungshelligkeit nicht scharf stellen kann, so wird von der Kamera das im Blitzgerät eingebaute AF-Hilfslicht ④ aktiviert.

Mit der Funktion „AF-BEAM“ kann das AF-Hilfslicht ein- oder ausgeschaltet werden.

Wegen der Parallaxe zwischen Objektiv und AF-Hilfslicht im Blitzgerät beträgt die Naheinstellgrenze mit AF-Hilfslicht ca. 0,7m bis 1m. Damit das AF-Hilfslicht ④ von der Kamera aktiviert werden kann, muss an der Kamera die Autofokus-Betriebsart „Single-AF (S-AF)“ eingestellt sein und das Blitzgerät muss Blitzbereitschaft anzeigen.

Einige Kameratypen unterstützen nur das kamerainterne AF-Hilfslicht. Das AF-Hilfslicht des Blitzgerätes wird dann nicht aktiviert (z.B. bei Kompakt- und spiegellosen Kameras; siehe Kamerabedienungsanleitung)!

Zoomobjektive mit geringer Anfangsblenden-öffnung schränken die Reichweite des AF-Hilfslicht zum Teil erheblich ein!

Einstellvorgang

• Taste ☒ drücken, das Menü erscheint.
• Mit den Tasten ⑧ den Menüpunkt auswählen.

- Taste ◇ ⑨ drücken und die gewählten Menüpunkt öffnen.

- Mit den Tasten ⑧ den Menüpunkt ON oder OFF en.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

Die Einstellung wird sofort übernommen.

12 Blitztechniken

12.1 Indirektes Blitzen

Durch indirektes Blitzen wird das Motiv weicher ausgeleuchtet und eine ausgeprägte Schattenbildung verringert. Zusätzlich wird der physikalisch bedingte Lichtabfall vom Vordergrund zum Hintergrund vermindert.

Für indirektes Blitzen ist der Reflektor des Blitzgerätes horizontal und vertikal schwenkbar.

Zur Vermeidung von Farbstichen in den Aufnahmen sollte die Reflexfläche farbneutral bzw. weiß sein.

Beim Schwenken des Reflektors ist darauf zu achten, dass um einen genügend großen Winkel geschwenkt wird, damit kein direktes Licht vom Reflektor auf das Motiv fallen kann. Deshalb mindestens bis zur 60° Rastposition schwenken.

Bei geschwenktem Reflektorkopf wird der Reflektor in eine Position von 70 mm gesteuert, damit kein direktes Streulicht zusätzlich das Motiv beleuchten kann.

Bei geschwenktem Reflektorkopf erfolgt keine Anzeige der Reichweite und keine automatische Anpassung der Reflektorposition.

12.2 Indirektes Blitzen mit Reflektorkarte

Durch indirektes Blitzen mit der integrierten Reflektorkarte ① können bei Personen Spitzlichter in den Augen erzeugt werden:

• Den Reflektorkopf um 90° nach oben schwenken.
  • Die Reflektorkarte ① zusammen mit der Weitwinkelstreuscheibe ② oben aus dem Reflektorkopf nach vorne heraus ziehen.
• Die Reflektorkarte ① halten und die Weitwinkelstreuscheibe ② in den Reflektorkopf zurück schieben.

13 Blitzsynchronisation

13.1 Automatische Blitzsynchronzeitsteuerung

Je nach Kameratyp und Kamerabetriebsart wird bei Erreichen der Blitzbereitschaft die Verschlusszeit auf die Blitzsynchronzeit umgeschaltet (siehe Kamerabedienungsanleitung).

Kürzere Verschlusszeiten als die Blitzsynchronzeit können nicht eingestellt werden, bzw. werden auf die Blitzsynchronzeit umgeschaltet.

Verschiedene Kameras verfügen über einen Synchronzeitbereich, z.B. 1/60s bis 1/250s (siehe Kamerabedienungsanleitung).

Welche Synchronzeit die Kamera einsteuert, ist dann von der Kamerabetriebsart, vom Umgebungslicht und der verwendeten Objektivbrennweite abhängig.

Längere Verschlusszeiten als die Blitzsynchronzeit können je nach Kamerabetriebsart und gewählter Blitzsynchronisation verwendet werden.

Bei Kameras mit Zentralverschluss und bei Kurzzeitsynchronisation (siehe 7.4) erfolgt keine automatische Blitzsynchronzeitsteuerung.

Dadurch kann mit allen Verschlusszeiten geblitzt werden.

13.2 Normalsynchronisation

Bei der Normalsynchronisation wird das Blitzgerät zum Beginn der Verschlusszeit ausgelöst (Synchronisation auf den 1.Verschlussvorhang).

Die Normalsynchronisation ist der Standardbetrieb und wird von allen Kameras ausgeführt. Sie ist für die meisten Blitzaufnahmen geeignet. Die Kamera wird abhängig von ihrer Betriebsart auf die Blitzsynchronzeit umgeschaltet.

Üblich sind Zeiten zwischen 1/30s und 1/125s (siehe Kamerabedienungsanleitung).

Am Blitzgerät erfolgt keine Anzeige für diesen Betrieb.

13.3 Langzeitsynchronisation (SLOW)

Mit der Langzeitbelichtung SLOW wird der Bildhintergrund bei geringer Umgebungshelligkeit stärker zur Geltung gebracht.

Erreicht wird dies durch Kameraverschlusszeiten, die dem Umgebungslicht angepasst sind.

Dabei werden von der Kamera automatisch Verschlusszeiten, die länger als die

Blitzsynchronzeit sind (z.B. Verschlusszeiten bis zu 30s), eingesteuert.

Bei einigen Kameratypen wird die

Langzeitsynchronisation in bestimmten

Kameraprogrammen (z.B. Nachtaufnahme-

Programm usw.) automatisch aktiviert bzw. kann an der Kamera eingestellt werden (siehe Kamerabedienungsanleitung). Am Blitzgerät erfolgt keine Einstellung bzw. Anzeige für diesen Betrieb.

Die Einstellung für die Langzeitsynchronisation SLOW erfolgt an der Kamera (siehe

Kamerabedienungsanleitung)! Verwenden Sie bei langen Verschlusszeiten ein Stativ um verwackelte Aufnahmen zu vermeiden!

13.4 Synchronisation auf den

2. Verschlussvorhang

Einige Kameras bieten die Möglichkeit zur Synchronisation auf den 2.Verschlussvorhang (REAR,2nd curtain SLOW2).

Dabei wird das Blitzgerät erst zum Ende der Verschlusszeit ausgelöst. Dies ist vor allem bei Belichtungen mit langen Verschlusszeiten (> 1/30s) und bewegten Motiven mit eigener Lichtquelle von Vorteil, weil bewegte Lichtquellen dann einen Lichtschweif hinter sich herziehen, anstatt ihn - wie beim Synchronisieren auf den 1.Verschlussvorhang - vor sich aufzubauen.

Dadurch wird bei bewegten Lichtquellen eine „natürlichere“ Wiedergabe der Aufnahmesituation bewirkt!

In Abhängigkeit der Betriebsart steuert die Kamera längere Verschlusszeiten als die Blitzsynchronzeit ein.

Die Synchronisation auf den 2.Verschlussvorhang wird an der Kamera eingestellt (siehe Kamerabedienungsanleitung)!

Verwenden Sie bei langen Verschlusszeiten ein Stativ um verwackelte Aufnahmen zu vermeiden!

14 Display Einstellungen

14.1 Helligkeit

Die Bildschirm-Helligkeit kann in 2 Stufen verändert werden.

Einstellvorgang

- Taste >drücken, das Menü erscheint.

- Mit den Tasten ⑧ den Menüpunkt auswählen.

- Taste ◇ ⑨ drücken und die gewählten Menüpunkt öffnen.

- Mit den Tasten ⑧ die Einstellung LOW HIGH auswählen.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

Die Einstellung wird sofort übernommen

14.2 m - ft Umschaltung (UNIT)

Die Reichweitenanzeige kann in Meter (m) oder Feet (ft) angezeigt werden.

Einstellvorgang

- Taste ☑ drücken, das Menü erscheint.

- Mit den Tasten ⑧ den Menüpunkt UNIT auswählen.

- Taste ◇ ⑨ drücken und die gewählten Menüpunkt öffnen.

- Mit den Tasten ⑧ die Einstellung um ft auswählen.

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

Die Einstellung wird sofort übernommen.

15 Wartung und Pflege

• Die Reinigung der Bildschirmoberfläche muss mit einem trockenen, weichen Reinigungstuch (z.B. Microfasertuch) erfolgen.
• Sollten dennoch stärkere Verschmutzungen entstanden sein, kann die Reinigung der Bildschirmoberfläche mit einem nur leicht angefeuchteten, weichen Tuch erfolgen.

⚠ Spritzen Sie niemals Reinigungsflüssigkeit auf die Bildschirmoberfläche! Sollte Reinigungsflüssigkeit in den Rahmen des Bildschirms eindringen, werden die dort befindlichen Bauteile irreparabel beschädigt.

15.1 Firmware-Update

Die Firmware-Version des Blitzgerätes wird nach dem Einschalten im Startbildschirm angezeigt.

Die Firmware des Blitzgerätes kann über die Micro-USB Firmwareupdate-Buchse ⑥ aktualisiert und im technischen Rahmen an die Funktionen zukünftiger Kameras angepasst werden.

Nähere Informationen finden Sie im Internet auf der Metz-Homepage: www.metz-mecatech.de

15.2 Formieren des Blitzkondensators

Der im Blitzgerät eingebaute Blitzkondensator erfährt eine physikalische Veränderung, wenn das Gerät längere Zeit nicht eingeschaltet wird. Aus diesem Grund ist es notwendig, das Gerät im vierteljährlichen Abstand für ca. 10 Min. einzuschalten. Die Stromquellen müssen dabei so viel Energie liefern, dass die Blitzbereitschaft längstens 1 Min. nach dem Einschalten aufleuchtet.

15.3 Werkseinstellung (RESET)

Das Blitzgerät kann auf die Werkseinstellung bei Auslieferung eingestellt werden.

Einstellvorgang

- Taste 📊 drücken, das Menü erscheint.

- Mit den Tasten ⑧ den Menüpunkt auswählen.

- Taste ◇ ⑨ drücken und die gewählten Menüpunkt öffnen.

- Mit den Tasten ⑧ die Einstellung auswählen. YES

- Taste ◇ ⑨ drücken und die gewählte Einstellung bestätigen.

Die Einstellung wird sofort übernommen und das Blitzgerät wird in den Auslieferungszustand zurück gesetzt.

Firmware-Updates des Blitzgerätes sind davon nicht betroffen!

16 Hilfe bei Störungen

Sollte es einmal vorkommen dass z.B. im Display des Blitzgerätes unsinnige Anzeigen erscheinen oder das Blitzgerät funktioniert nicht so wie es soll, so schalten Sie das Blitzgerät für ca. 10 Sekunden mit dem Hauptschalter ⑦ aus. Überprüfen Sie die korrekte Montage des Blitzgerätefußes im Zubehörschuh der Kamera und die Kameraeinstellungen.

Tauschen Sie die Batterien bzw. Akkus gegen neue Batterien bzw. frisch geladene Akkus aus!

Das Blitzgerät sollte nach dem Einschalten wieder „normal“ funktionieren. Ist dies nicht der Fall, so wenden Sie sich bitte an Ihren Fachhändler.

Nachfolgend sind einige Probleme aufgeführt, die in der Blitz-Praxis auftreten können. Unter den jeweiligen Punkten sind mögliche Ursachen bzw. Abhilfen für diese Probleme aufgeführt.

Im Display erfolgt keine Reichweitenanzeige

• Es hat kein Datenaustausch zwischen Blitzgerät und Kamera stattgefunden. Kameraauslöser antippen.
• Der Reflektor befindet sich nicht in der Normalposition.
• Am Blitzgerät ist eine Remote-Betriebsart (Master, Slave, Servo) eingestellt.
  • Das Blitzgerät arbeitet im AUTO-Blitzbetrieb.

Das AF-Hilfslicht des Blitzgerätes wird nicht aktiviert

• Das Blitzgerät ist nicht blitzbereit.
- Die Kamera arbeitet nicht in der Betriebsart „Single-AF (S-AF)“.
• Die Kamera unterstützt nur das eigene interne AF-Hilfslicht.
- Die Funktion „AF BEAM“ ist ausgeschaltet. „AF BEAM“ einschalten, siehe 11.3.

Die Zoom-Position des Reflektors wird nicht automatisch der aktuellen Zoom-Position des Objektivs angepasst

• Die Kamera überträgt keine Daten an das Blitzgerät.
- Es findet kein Datenaustausch zwischen Blitzgerät und Kamera statt. Kameraauslöser antippen!
• Die Kamera ist mit einem Objektiv ohne CPU ausgerüstet.
- Der Reflektor ist aus seiner Normalposition geschwenkt.
• Die Weitwinkelscheibe ist vor dem Reflektor geklappt.
• Vor dem Reflektor ist ein Mecabounce montiert.
- Am Blitzgerät ist eine Remote-Betriebsart (Master, Slave, Servo) eingestellt.

Der TTL-Blitzbetrieb lässt sich nicht einstellen

• Es hat kein Datenaustausch zwischen Blitzgerät und Kamera stattgefunden. Kameraauslöser antippen.
  • Die Kamera unterstützt den TTL-Blitzbetrieb nicht.

Es findet keine automatische Umschaltung auf die Blitzsynchronzeit statt

• Die Kamera hat einen Zentralverschluss (die meisten Kompaktkameras). Die Umschaltung auf Synchronzeit ist daher nicht erforderlich.
• Das Blitzgerät arbeitet mit Kurzzeitsynchronisation. Dabei findet keine Umschaltung auf die Synchronzeit statt.
• Die Kamera arbeitet mit Verschlusszeiten, die länger als die Blitzsynchronzeit ist. In Abhängigkeit von der Kamerabetriebsart wird dabei nicht auf die Blitzsynchronzeit umgeschaltet (siehe Kamerabedienungsanleitung).

Die Aufnahmen sind zu dunkel

• Das Motiv liegt außerhalb der Reichweite des Blitzgerätes. Beachten Sie: Beim indirekten Blitzen verringert sich die Reichweite des Blitzgerätes.
• Das Motiv enthält sehr helle oder reflektierende Bildpartien. Dadurch wird das Messsystem der Kamera bzw. des Blitzgerätes getäuscht. Stellen Sie eine positive manuelle Blitzbelichtungskorrektur ein, z.B. +1 EV.

Die Aufnahmen sind zu hell

• Im Nahbereich kann es zu Überbelichtungen (Aufnahmen sind zu hell) kommen, wenn die kürzeste Leuchtzeit des Blitzgerätes unterschritten wird.
• Der Mindestabstand (10% der maximalen Reichweite) ist unterschritten.
• Das Motiv enthält sehr dunkle oder schwach reflektierende Bildpartien. Dadurch wird das Messsystem der Kamera bzw. des Blitzgerätes getäuscht. Stellen Sie eine negative manuelle Blitzbelichtungskorrektur ein, z.B. -1 EV.

Die Einstellung für die manuelle TTL-Blitzbelichtungskorrektur wird nicht wirksam

- Die Kamera unterstützt die manuelle TTL-Blitzbelichtungskorrektur am Blitzgerät nicht.

17 Technische Daten

Maximale Leitzahl bei ISO 100; Zoom 105 mm:

Im Meter-System: 40

Im Feet-System: 131

Blitzbetriebsarten:

AUTO, Vorblitz-TTL, Manuell M, LED-Videolicht, ADI-Messung, Kurzzeitsynchronisation HSS, Master-, Slave-, Servo-Blitzbetrieb.

Manuelle Teillichtleistungen:

P1/1 bis P1/256

P1/1 bis P1/64 bei Kurzzeitsynchronisation HSS

Blitzleuchtzeiten siehe Tabelle 2 (Seite 267)

Blitzfolgezeiten und Blitzanzahlen siehe Tabelle 4 (Seite 260)

Farbtemperatur: Ca. 5600 K

Lichtempfindlichkeit: ISO 6 bis ISO 51200

Synchronisation:

Niederspannungs-IGBT-Zündung

Ausleuchtung des Motorzoom-Reflektors:

Ab 24 mm (Kleinbild-Format 24 x 36).

Ab 12 mm mit integrierter Weitwinkelstreuscheibe (Kleinbild-Format 24 x 36).

Schwenkbereiche und Raststellungen des Reflektorkopfes:

Vertikal: 45° 60° 75° 90°

Horizontal gegen den Uhrzeigersinn:

60^ 90^ 120^ 150^ 180^

Horizontal im Uhrzeigersinn:

60^90^120^150^180^

Vidoeleuchte:

- Beleuchtungsstärke:

100 lx bei 1 m Entfernung

- Dimmbereich: 1/1, 1/2, 1/4, 1/8, 1/16, 1/32

- Farbtemperatur: min. 5000 K

- Ausleuchtung:

54°, entspricht 35 mm Brennweite bezogen auf Kleinbild-Format 24 x 36

- Leuchtdauer:

Ca. 4 Stunden, mit NiMH-Akkus

(2100 mAh) und voller Lichtleistung

Blitzgerät ohne Stromquellen: ca. 220 g

Auslieferungsumfang:

Blitzgerät mit integrierter Weitwinkelstreuscheibe und Reflektorkarte, Standfuß, Tasche, Kurzbedienungsanleitung, Sicherheitshinweise; Schutzkappe für Anschlußfuß.

18 Sonderzubehör

Für Fehlfunktionen und Schäden am Blitzgerät, verursacht durch die Verwendung von Zubehör anderer Hersteller, wird keine Gewährleistung übernommen!

• mecabounce Diffuser MBM-04

(Bestellnr. 00000490A)

Mit diesem Diffusor erreichen Sie auf einfachste Weise eine weiche Ausleuchtung.

Die Wirkung ist großartig, weil die Bilder einen softartigen Effekt erhalten. Die Gesichtsfarbe von Personen wird natürlicher wiedergegeben.

Die Grenzreichweiten verringern sich entsprechend dem Lichtverlust.

- Blitzgeräte-Standfuß S60

(Bestellnr. 000000607)

Blitzgeräte-Standfuß für den Slave-Betrieb.

- Easy Softbox ESB 60-60

(Bestellnr. 009016076)

Abmessungen: 60 × 60 cm

Inklusive Front- und Hintergrund Diffusor, Tragetasche und Bowenskompatibler Adapter zum Anschluss an Metz Studioblitzgeräte TL oder BL

Abmessungen: 40 × 40 cm

Inklusive Front- und Hintergrund Diffusor, Tragetasche und Bowenskompatibler Adapter zum Anschluss an Metz Studioblitzgeräte TL oder BL

- Blitzgerätehalter FGH 40-60

(Bestellnr. 009094065)

Adapter zwischen Kompaktblitzgeräten und Easy Softboxen

Höhe des Blitzschuhs verstellbar

Aufsteckbar auf Metz Leuchtenstative LS-247 und LS-200

Batterie-Entsorgung

Batterien/Akkus gehören nicht in den Hausmüll! Bitte bedienen Sie sich bei der Rückgabe verbrauchter Batterien/Akkus eines vorhandenen Rücknahme systems.

Bitte geben Sie nur entladene Batterien/Akkus ab. Batterien sind in der Regel dann entladen, wenn das damit betriebene Gerät

- nach längerem Gebrauch der Batterien nicht mehr einwandfrei funktioniert.

Zur Kurzschlusssicherheit sollten die Batteriepole mit einem Klebestreifen überdeckt werden.

Deutschland: Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Sie können Ihre alten Batterien überall dort unentgeltlich abgeben, wo die Batterien gekauft wurden. Ebenso bei den öffentlichen Sammelstellen in Ihrer Stadt oder Gemeinde.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Li = Batterie enthält Lithium

Technische Änderungen und Irrtümer vorbehalten!

Garantiebestimmungen

Bundesrepublik Deutschland

1. Die Garantiebestimmungen gelten ausschließlich für Käufe in der Bundesrepublik Deutschland.
2. Im Ausland gelten die Gewährleistungsregelungen des jeweiligen Landes bzw. die Garantieregelungen des Verkäufers.
3. Die nachfolgenden Bestimmungen haben nur für den privaten Gebrauch Gültigkeit.
4. Die Garantiezeit - 24 Monate - beginnt mit dem Abschluss des Kaufvertrages bzw. mit dem Tag der Auslieferung des Gerätes an den Käufer (Endverbraucher).
5. Garantieansprüche können nur unter Nachweis des Kaufdatums durch Vorlage des vom Verkäufer maschinell erstellten Original-Kaufbeleges geltend gemacht werden.
6. Beanstandete Geräte bitten wir zusammen mit dem Kaufbeleg entweder über den Fachhändler oder direkt an die Firma Metz mecatech GmbH - Zentralkundendienst - Ohmstrasse 55, 90513 Zirndorf, transportsicher verpackt unter genauer Schilderung der Beanstandung einzusenden. Hin- und Rücksendung erfolgen auf Gefahr des Käufers.

7. Die Garantie besteht darin, dass Geräte, die infolge eines anerkannten Fabrikations- oder Materialfehlers defekt geworden sind, kostenlos repariert oder, soweit eine Reparatur unverhältnismäßig ist, ausgetauscht werden. Eine weitergehende Haftung, insbesondere für Schäden, die nicht am Gerät selbst entstanden sind, ist ausgeschlossen. Dies gilt nicht, soweit im Falle des Vorsatzes oder der groben Fahrlässigkeit zwingend gehaftet wird. Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch wird für die ersetzten oder nachgebesserten Teile eine neue Garantiezeit begründet.

8. Unsachgemäße Behandlung und Eingriffe durch den Käufer oder Dritte schließen die Garantieverpflichtungen sowie alle weiteren Ansprüche aus.
   Ausgenommen von der Garantie sind ferner Schäden oder Fehler, die durch Nichtbeachtung der Gebrauchsanleitung, mechanische Beschädigung, ausgelaufene Batterien oder durch höhere Gewalt, Wasser, Blitz etc. entstanden sind.
   Ferner sind Verschleiß, Verbrauch sowie übermäßige Nutzung von der Garantie ausgenommen. Hiervon sind vor allem folgende Teile betroffen:
   Blitzröhre, fest eingebaute Akkus, Kontakte, Verbindungskabel.

9. Durch diese Garantiebestimmungen werden die Gewährleistungsansprüche des Käufers gegenüber dem Verkäufer nicht berührt.

Metz mecatech GmbH

① Reflektorkarte
② Weitwinkelstreuscheibe
③ LED Videoleuchte
④ AF-Hilfslicht
⑤ Batteriefach 4xAA
⑥ USB-Buchse (Micro)
⑦ ON- / OFF-Taster leuchet grün bei erreichter der Blitzgereitschaft leuchtet rotv im Standby
⑧ Cursorartaste ◇ Auswahl der Menüpunkte sowie Wertverstellung ≡<Blitzbetriebsarten

◇: Einstellungen
⑨ Bestätigungs- / Infotaste
⑩ OLED-Display
⑪ Rändelmutter
⑫ Sensor für den Remote-Betrieb

Préambule....48

Die Teillichtleistung bzw. der Belichtungskorrekturwert wird übernommen.

Die Einstellung wird sofort übernommen.

11.3 Lumière auxiliaire AF (AF-BEAM)

9.1 Motorische zoominstelling van de reflector („Zoom“)

Die Einstellung wird sofort übernommen.

11.3 AF-hulplicht (AF-BEAM)

17 Technische gegevens

- Dimbereik: 1/1, 1/2, 1/4, 1/8, 1/16, 1/32

(Bestelnr. 00000490A)

9.1 Motor zoom reflector („Zoom“) 151

9.1.1 Auto zoom 151

9.1.2 Manual zoom mode 151

9.2 Wide-angle diffuser....153

9.3 mecabounce Diffuser MBM-04....153

10 Cordless flash mode.... 154

10.1 Remote master mode settings 154

10.1.1 Setting the remote channel ..... 155

10.1.2 Setting the flash mode type of the master ..... 156

10.1.3 RATIO 157

10.2 Remote slave flash mode 159

10.2.1 Remote slave flash mode settings 159

9.1 Motor zoom reflector („Zoom“)

Die Einstellung wird sofort übernommen.

11.3 Illuminatore ausiliario AF(AF-BEAM)

- Blitzgerätehalter FGH 40-60

(art. no. 009094065)

Tabelle 1: Letzahlen bei maximaler Lichteistung (P 1/1)

ISO/DIN	Zoom
	12	24	28	35	50	70	85	105
6/9"	3,5	5,3	5,5	6,3	7	8,3	9,3	10
8/10"	3,9	5,9	6,2	7	7,9	9,3	10	11
10/11"	4,4	6,6	6,9	7,9	8,8	10	12	13
12/12"	4,9	7,4	7,8	8,8	9,9	12	13	14
16/13"	5,6	8,3	8,7	9,9	11	13	15	16
20/14"	6,2	9,4	9,8	11	12	15	16	18
32/16"	7,9	12	12	14	16	19	21	22
40/17"	8,8	13	14	16	18	21	23	25
50/18"	9,9	15	16	18	20	23	26	28
64/19"	11	15	16	18	22	26	29	32
80/20"	12	19	20	22	25	29	33	36
100/21"	14	21	22	25	28	33	37	40
125/22"	16	24	25	28	31	37	42	45
200/24"	20	30	31	35	40	47	52	57
250/25"	22	33	35	40	44	52	59	63
400/27"	28	42	44	50	56	66	74	80
500/28"	31	47	49	56	63	74	83	90
650/29"	35	53	55	63	71	83	93	101
800/30"	40	59	62	71	79	93	105	113
1000/31"	44	67	70	79	89	105	117	127
1250/32"	50	75	78	89	100	118	132	143
1600/33"	56	84	88	100	112	132	148	160
2000/34"	63	94	99	112	126	148	166	180
2500/35"	71	106	111	126	141	166	186	202
3200/36"	79	119	124	141	158	187	209	226
4000/37"	89	133	140	159	178	210	235	254
5000/38"	100	150	157	178	200	235	264	285
6400/39"	112	168	176	200	224	264	296	320

TeillichtleistungNiveaux de puissanceDeelvermogensstappenPartial light outputLivello di potenzaPotencia parcial(P=Flash Power)	Blitzleuchtzeit (s)Durée d'éclair (s))Flitsdur (s)Flash durationDurata del lampoDuración de destello t0,5 in 1/s
P 1/1	1/900
P 1/2	1/1200
P 1/4	1/3000
P 1/8	1/6000
P 1/16	1/10000
P 1/32	1/16000
P 1/64	1/25000

Tabelle 2: Blitzleuchtzeiten in den Teillichtleistungsstufen
Tableau 2: Durée de liéclair pour les différents niveaux de puissance
Tabel 2: Flitsduur en deelvermogensstappen
Table 2: Flash durations at the individual partial light output levels

Ihr Metz-Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recyclebar sind und wieder verwendet werden können.

D

Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen.

Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Centre.

Bitte helfen Sie mit die Umwelt, in der wir leben, zu erhalten.

Im Rahmen des CE-Zeichens wurde bei der EMV-Prüfung die korrekte Belichtung ausgewertet.

⚠️ SCA-Kontakte nicht berühren! In Ausnahmefällen kann eine Berührung zur Beschädigung des Gerätes führen.

CE Remarque:

F
