MODE D'EMPLOI 10031904 Klarstein
Toutes nos félicitations pour l'acquisition de ce nouvel apparéil. Veuillez tire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'eventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l' apparéil. Scannez le QR-Code pour有關ir la dernière version du mode d'emploi et des informations supplémentaires concernant le produit.
SOMMAIRE
Consignes de sécurité 48
Installation 50
Utilisation 53
Nettoyage et maintenance 54
Installation du filtré à charbon actif (facultatif) 55
Résolution des problèmes 56
Fiche de données produit 57
Informations sur la protection de l'environnement 59
Informations sur le recyclage 60
Fabricant et importateur (UK) 60
FICHE TECHNIQUE
| Numero d'article | 10031904, 10032765, 10032766, 10032767 |
| Source d'alimentation 220-240 V ~ 50/60 Hz | |
CONSIGNES DE SECURITE
- Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conserveze ce mode d'emploi pour vous y reférer ultérieurement.
- Les travaux de montage doivent être effectuels uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondant à la tension (V) et à la fréquence (Hz) de votre alimentation.
- Le fabricant ne saurait être tenu responsable des dégats occasionnés par le non-respect des consignes d'utilisation et d'installation.
- Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
- L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
- Nettoyez l'appareil et le filtrre régulierement pour que l'appareil fonctionné toujours de manière efficace.
- Avant le nettoyage, débranche toujours la fiche de la prise.
- Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
- N'utilisez aucune flamme libre sous la hotte aspirante.
- Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
- Cet apparéil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacité physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l' apparéil par une personne responsable et d'en comprendre les risques associés.
- Si le cable secteur ou la fiche sont endommages, faites-les remplacer par le fabricant un service professionnel agree ou une personne de qualification équivalente.
- Si la hotte aspirante est utilisé avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la piece doit être assurée.
- Ne faites pas de flambée sous la hotte aspirante.
- Attention : la surface de l'appareil peu doivent très chaude pendant le fonctionnement.
Conseils importants pour l'installation
- L'air ne doit pas'être dirigé vers une conduite déjà utilisé pour aspirer les gaz de combustion provenant d'une cusinière à gaz ou utilisant d'autres combustibles (valable même pour les apparêls qui ne rengoient pas l'air dans la piece).
- Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.
Remarques importantes concernant le mode d'extraction
MISE EN GARDE
Danger de mort, risques d'intoxication! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambient si l'air frais est insuffisant.
Les foyers dépendants de l'air ambient (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la piece ou l'appareil est installé et rejettant les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pieces adjacentes extraient l'air ambiant - une dépressurisation se produit si le volume d'air frais n'est pas suffi sante. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la piece d'habitation.
- Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffi sante d'air frais.
- Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.
Un fonctionnement sans risque est uniquement possible si la dépressurisation de la piece ou est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bathtub, il sera à même de proposer les mesures à prendre pour une aération appropriée.
Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.
Remarques importantes pour le démontage de l'appareil
- Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
- Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.
INSTALLATION
Installation avec évacuation extérieure de l'air
Attention: respecter les consignes de sécurité pour l'utilisation de l'appareil avec évacuation extérieure de l'air. Si la hotte aspirante est utilisée simultanément avec un autre apparéil qui tire son énergie d'une source autre qu'électrique, la dépression de la piece ne doit pas excéder 4 Pa (4 x 10^-5 Bar).
Installation en recirculation d'air
Si vous n'avez pas d'évacuation externe, vous n'avez pas besoin d'un tuyau d'extraction. Le reste de l'installation correspond à l'installation avec extraction. Installation de filtres à charbon actif.
Remarques importantes pour l'installation de tuyaux d'extraction
Les règles suivantes doivent être scrupuleusement respectées pour assurer une extraction optimale de l'air. Si ces instructions ne sont pas respectées, les performances seront réduites et le niveau sonore de la hotte augmenté.
- Posez le tuyau d'échévement aussi court et droit que possible.
- N'utilizez pas un tuyau d'extraction plus petit et ne le reisserrez pas.
- Lors de l'utilisation de flexibles, installez toujours le tuyau de manière étanché afin de minimiser les pertes de pression.
- Tous les travaux d'installation doivent être effectuels par un électricien professionnel uniquement ou une personne qualifiée.
- Ne raccordez pas le conduit d'extraction de la hotte à un système de ventilation existant utilisé pour un autre apparéil, tel qu'une cheminée.
- L'angle du coude du tuyau d'extraction ne doit pas etre inférieur a 120^ Alignez le tube horizontally. Ou bien le tuyau doit etre dirigé vers le haut depuis son point de depart et etre conduit vers un mur extérieur.
- Àpres l'installation, assurez-vous que la hotte est horizontally afin d'éviter toute accumulation de graisse d'un seul côté.
- Assurez-vous que le tuyau d'extractionChoisi pour l'installation est conforme aux normes en vigueur et qu'il est résistant au feu.
Preparation
Si I'espace dispose d'une bouche d'aération dirigeée vers I'extérieur, il est possible d'installer la hotte comme sur l'image de droite. Le conduit d'aspiration doit avoir un diamètre d'au moins 150 mm et doit être composé d'email, d'aluminium ou d'un tuyau flexible et thermorésistant.
- Éteindre l'appareil avant de l'instructor et débrancher la prise.
- La hotte aspirante doit être montée 65 à 75 cm au-dessus de la surface de cuisson.
Installation avec ventilation externe
| 1 | 2 |

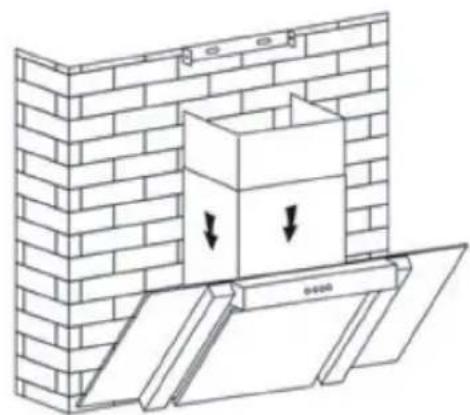

| Percez des trous de 3 x 8 mm pour le support. Fixez le support au mur à l'aide des chevilles et des vis fournies. | Accrochez la hotte aspirante sur les crochets du support. |
3

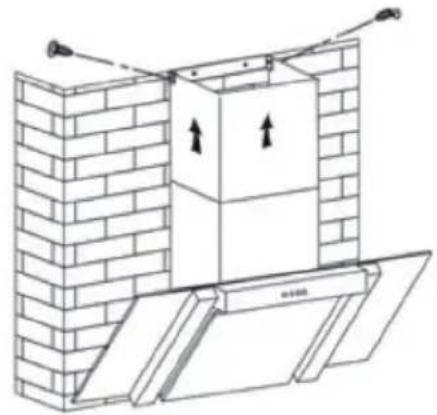

Insérez la cheminée supérieure dans la cheminée inférieure. Tirez ensuite la cheminée supérieure jusqu'à la hauteur requise.
4
5

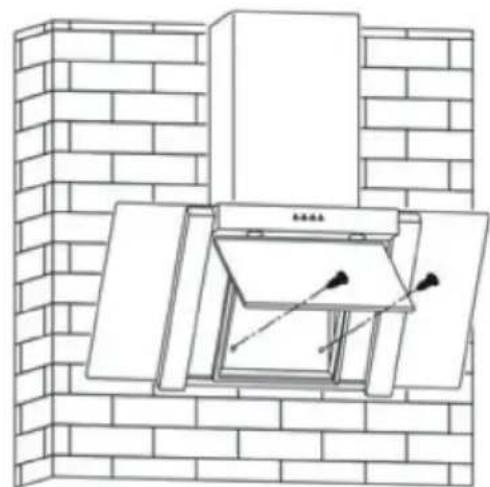

Fixez le conduit de fumée inférieur avec deux vis de 4 × 8 mm .
Enfin, fixez le capot à l'aide de deux vis.
UTILISATION
| (1) | - (2) | 8 (3) | + (4) | (5) |
| 1 Alumer et éteindre le moteur | ||||
| 2 Diminution de la vitesse du ventilateur | ||||
| 3 | Indique la vitesse du ventilateur | |||
| 1 = Basse vitesse | ||||
| 2 = Vitesse moyenne | ||||
| 3 = Haute vitesse | ||||
| 4 Diminution de la vitesse du ventilateur | ||||
| 5 Alumer et éteindre la lumière | ||||
NETTOYAGE ET MAINTENANCE
Éteignez la hotte avant le nettoyage et l'entretien, puis débranche la fiche de la prise. Les surfaces extérieures sont sujettes aux rayures et aux taches. Par conséquent, n'utilise pas d'abrasifs pour le nettoyage et essuyez immédiatement les restes de substances alcalines ou acides (jus de citron, vinaigre) après le nettoyage.
Surfaces en inox
L'inox doit être nettoyé régulièrement pour conserver sa longue durée de vie. Utilisez un nettoyant pour inox. Essuyez toujours dans le sens du grain de l'inox pour éviter les rayures.
Surface du panneau de commande
Vous pouvez nettoyer le panneau de commande avec un chiffon humide et un liquide vaisse ldouble. Avant le nettoyage, assurez-vous que le chiffon est propre et bien essoré. Utilisez un chiffon doux et sec pour éliminer l'excess d'humidité après le nettoyage.
Nettoyage mensuel des filtres àGRAISSE
Nettoyez le filtrte tous les mois pour éviter les risques d'incendie. Le filtrte capte laGRAISS, les fumées et la poussière et impacte ainsi l'efficacité de la hotte aspirante. Si le filtrte n'est pas nettoyé, la graissse s'y accumule. Nettoyez le filtrte à l'eau avec un peu de liquide vaisselle, puis laissez-le sécher à l'air libre.
INSTALLATION DU FILTRÉ À CHARBON ACTIF (FACULTATIF)
| 1 | 2 |
| Le filtrtre à charbon actif permet à la hotte de filtrer et d'éliminer les odeurs désagréables de cuisine. | Pour installer le filtrtre, vous devez d'abord démonter le filtrtre àGRAisse. Appuyez sur la fermeture et abaissez-la. |
| 3 | |
| Placez le filtrtre à charbon actif sur le ventilateur et tournez-le dans le sens des aiguilles d'une montre. Répétez la procédure de l'autre côté. Assurez-vous que le filtrtre est bien serré, sinon il pourrait se détacher etprésenter un danger. Remarque: lorsque le filtrtre à charbon actif est installé, la puissance d'aspiration diminue légèrement. | |
RÉSOLUTION DES PROBLEMES
| Problème Cause possible | Solution | |
| La lumière est allumée mais le moteur ne fonctionne pas. | La bouche d'aération est bloquée. | Éliminer la source du blocage. |
| Le condensateur est cassé. | Faire replacer le condensateur. | |
| Le moteur est cassé. Faire | replacer le moteur. | |
| Le moteur dégage une mauvaise odeur. | Faire replacer le moteur. | |
| La lumière est éteinte et le moteur ne fonctionne pas. | L'ampoule est cassée. Faire | replacer l'ampoule. |
| La fiche n'est pas bien enforcée. | Rebrancher correctement la fiche dans la prise. | |
| Le boîtier vibre. La pale de l'air n'est pas correctement aspiré. | rotor du ventilateur est endommagée. | Remplacer la pale. |
| Le moteur n'est pas bien fixé. | Fixer le moteur. | |
| Le boîtierPEND de manière lâche. | Fixer le boîtier. | |
| L'air n'est pas correctement aspiré. | L'écart entre la cusinière et la hotte aspirante est trop élevé. | Réduire cet écart. |
| Trop forte circulation d'air en raison de fenêtres et de portes ouvertes. | Veiller à éviter tout courant d'air. |
Informations selon le reglement (UE) n° 65/2014
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015
| Numéro d'article 10031904, 10032 | 765, 10032766, 10032767 | ||
| Description Symbole Valeur Unité | |||
| Consommation annuelle d'énergie | AEChood | 59 kWh/Jahr | |
| Classe d'efficacité énergétique B | |||
| Efficacité dynamique des fluides FDE | hood | 22,9 | |
| Classe d'efficacité dynamique des fluides | C | ||
| Efficacité lumineuse LE | hood | 34 Lux/W | |
| Classe d'efficacité lumineuse A | |||
| Efficacité de séparation des graisses | GFEhood | 68,3 % | |
| Clase d'efficacité de capture des graisses | D | ||
| Débit d'air à vitesse minimale et maximaile en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse | 355,0 / 607,2 m³/h | ||
| Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse | - m³/h | ||
| Niveau sonore de classe A aux vitesse minimale et maximale disponibles en fonctionnement normal | 55/71 dB | ||
| Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse | - | dB | |
| Consommation d'énergie appeareil étenteint | Po | 0.48 W | |
| Consommation électrique en veille | Ps | - | W |
| Coordonnées de contact Chal-Tec | GmbH, Wallstraße 16, 10179, Berlin, Allemagne | ||
Informations selon le règlement (UE) n° 66/2014
Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015
| Numero d'article 10031904, 10032765, 10032766, 10032767 | |||
| Description Symbole Valeur Unite | |||
| Consommation annuelle d'énergie | AEClood | 59 kWh/Jahr | |
| Facteur d'extension de temps f 1,2 | |||
| Efficacité dynamique des fluides FDE hood | 22,9 | ||
| Indice d'efficacité energétique EEI hood | 66,8 | ||
| Débit d'air mesuré au meilleur point | QBEP | 326,1 m³/h | |
| Pression d'air mesurée au meilleur point | PBEP | 326 Pa | |
| Débit d'air maximal Q max | 607,2 m³/h | ||
| Puisance électrique d'entrée mesurée au meilleur point | WBEP | 129,0 W | |
| Puisance nominale du système d'éclairage | WL | 3 | W |
| Puisance moyenne du système d'éclairage sur la surface de cuisson | Emiddle | 101 Lux | |
| Consommation électrique mesurée en mode veille | Po | - | W |
| Consommation d'énergie mesurée apparéil étéint | Ps | 0.48 W | |
| Niveau sonore L | WA | 71 dB | |
| Coordonnées de contact | Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne | ||
INFORMATIONS SUR LA PROTECTION DE L'ENVIRONMENT
Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
- Ajustez la vitesse du ventilateur à la quantité de vapeur produit pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est BASSE, moins la consommation d'énergie est réduite.
- Si de grandes quantités de vapeur sont produit pendant la cuisson, sélectionnez une vitesse de ventilation plus élevé en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
- Éteignez la hotte aspirante lorsqu'vous n'en avez plus besoin.
- Éteignez l'éclairage lorsque vous n'en avez plus besoin.
- Nettoyez le filtré à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
- Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.
INFORMATIONS SUR LE RECYCLAGE
S'il existe une règlementation pour l'élimination ou le recyclage des apparèils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet apparéil ne doit pas être jeté avec les ordures menagères. Vous doivent le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vossemblables des conséquences négatives. Pour plus d'information sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets menagers.
FABRICANT ET IMPORTATEUR (UK)
Fabricant :
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.
Importateur pour la Grande Bretagne :
