Sabia - Hotte Klarstein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Klarstein
Modèle	Sabia
Alimentation	220-240 V ~ 50/60 Hz
Dimensions (L × P)	844 × 443 mm
Hauteur de montage recommandée	50-60 cm au-dessus de la plaque
Classe d'efficacité énergétique	A
Consommation annuelle d'énergie	41,8 kWh/an
Débit d'air maximal	594,2 m³/h
Débit d'air normal (min/max)	391,8 / 567,8 m³/h
Niveau sonore (min/max)	61 / 67 dB(A)
Efficacité de séparation des graisses	69,4 %
Type d'évacuation	Extérieure (recyclable avec filtre à charbon actif optionnel)
Filtre à graisse	Métallique, lavable (nettoyage mensuel)
Nombre de vitesses	2
Éclairage	LED, 3 W
Matériau	Inox
Numéros d'article	10031680, 10032292, 10032293, 10032294
Filtre à charbon actif (optionnel)	Article 10030983

FOIRE AUX QUESTIONS - Sabia Klarstein

Comment installer la hotte Klarstein Sabia ?

L'installation doit être réalisée par un professionnel. Fixez d'abord le support de cheminée et le crochet au mur à une hauteur de 50 à 60 cm au-dessus de la plaque. Accrochez la hotte, branchez le tuyau d'évacuation et fixez la cheminée en deux parties.

Quelle hauteur minimale entre la plaque de cuisson et la hotte ?

La distance recommandée est de 50 à 60 cm entre les plaques de cuisson et la hotte aspirante.

Comment nettoyer les filtres à graisse ?

Nettoyez les filtres à graisse tous les mois à l'eau avec un peu de liquide vaisselle. Laissez-les sécher à l'air libre avant de les remettre en place. Un filtre encrassé peut être un risque d'incendie.

Puis-je utiliser la hotte en mode recyclage sans évacuation extérieure ?

Oui, vous pouvez utiliser la hotte en mode recyclage en installant un filtre à charbon actif (référence 10030983) vendu séparément. Il permet de filtrer les odeurs et de renvoyer l'air purifié dans la cuisine.

Que faire si le moteur ne fonctionne pas ?

Vérifiez d'abord si la bouche d'aération n'est pas bloquée. Si la lumière s'allume mais pas le moteur, le condensateur ou le moteur lui-même peut être défectueux. Contactez un professionnel pour le remplacement.

Comment remplacer l'ampoule de la hotte ?

L'éclairage est intégré en LED. Si l'ampoule est cassée, elle doit être remplacée par un professionnel agréé. Consultez la notice pour accéder au module d'éclairage.

Pourquoi la hotte vibre-t-elle ?

La vibration peut être due à une pale de rotor endommagée, à un moteur mal fixé ou à une hotte mal accrochée. Vérifiez les fixations et contactez un technicien si nécessaire.

Comment réduire la consommation d'énergie de la hotte ?

Utilisez la vitesse la plus basse possible, éteignez l'éclairage inutile, nettoyez régulièrement les filtres et mettez un couvercle sur les casseroles. La hotte consomme moins en mode normal qu'en mode intensif.

Que faire si la hotte dégage une mauvaise odeur ?

Une mauvaise odeur peut provenir du moteur (à remplacer) ou d'un filtre à graisse très encrassé. Nettoyez le filtre à graisse et si l'odeur persiste, faites vérifier le moteur par un professionnel.

Comment démonter la hotte pour la nettoyer ou la déplacer ?

Suivez les étapes de montage dans l'ordre inverse. Faites-vous aider par une deuxième personne pour éviter les blessures. Débranchez toujours l'appareil avant toute intervention.

MODE D'EMPLOI Sabia Klarstein

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d’éviter d’éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi et des informations supplémentaires concernant le produit.

Consignes de sécurité 48

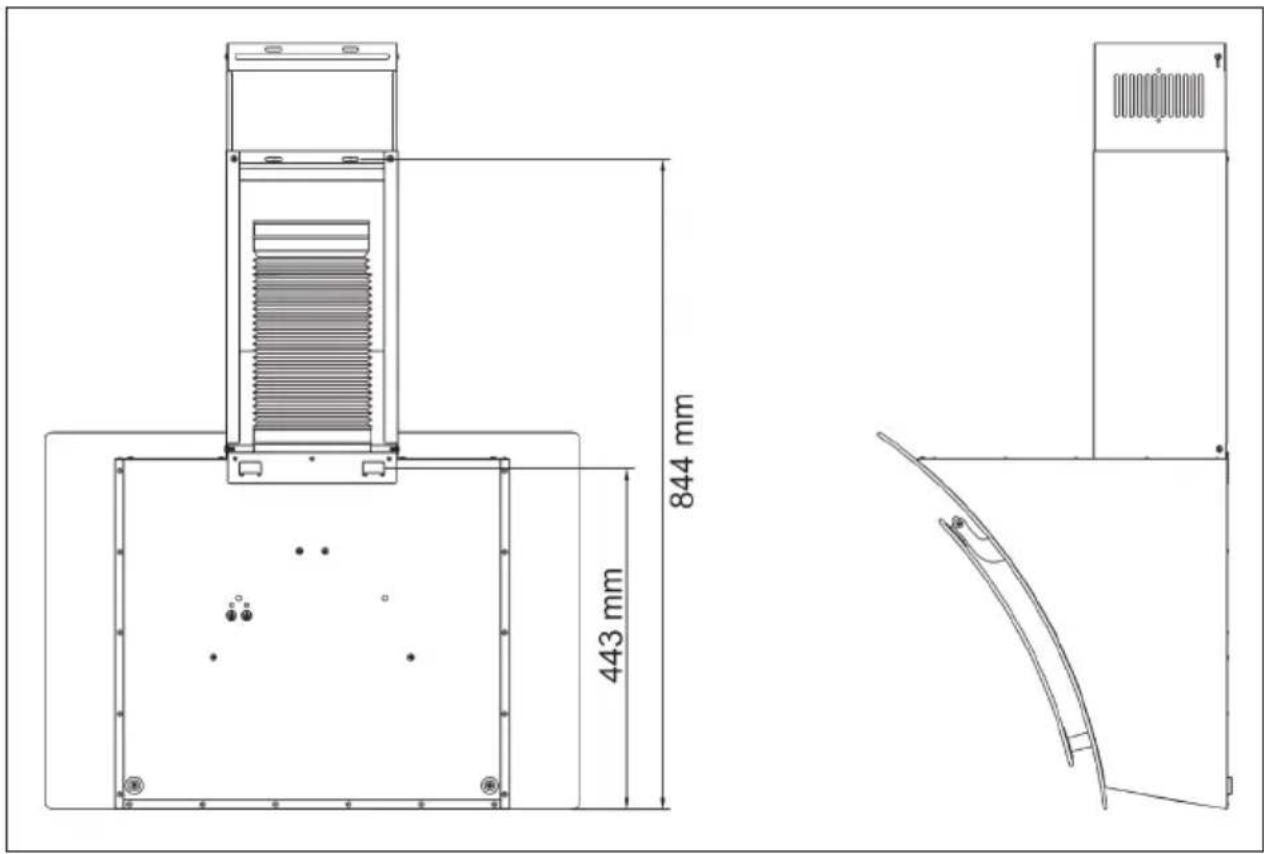

Dimensions 50

Supports et crochets 50

Installation 51

Panneau de commande et fonctions des touches 53

Nettoyage et maintenance 54

Résolution des problèmes 55

Fiche de données produit 56

Informations sur la protection de l'environnement 60

Informations sur le recyclage 60

Fabricant et importateur (UK) 60

FICHE technique

Numéro d'article	10031680, 10032292, 10032293, 10032294
Source d'alimentation 220-240 V ~ 50/60 Hz
Remarque : Vous pouvez également acheter un filtre à charbon actif pour cette hotte aspirante sous le numéro d'article 10030983. Pour cela, consultez notre site Web : www.elektronik-star.fr

Consignes de sécurité

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par un électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ans ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
• N'utilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruites au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant, un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peut devenir très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

Mise en GARDE

Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffisant.

Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffisant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

Supports et crochets

	Support de cheminée
	Support de cheminée
	Crochet

Installation

1	La hotte aspirante doit être in- stallée de façon à garder un es- pace de 50 à 60 cm entre les plaques de cuisson et la hotte (voir illustration).
2

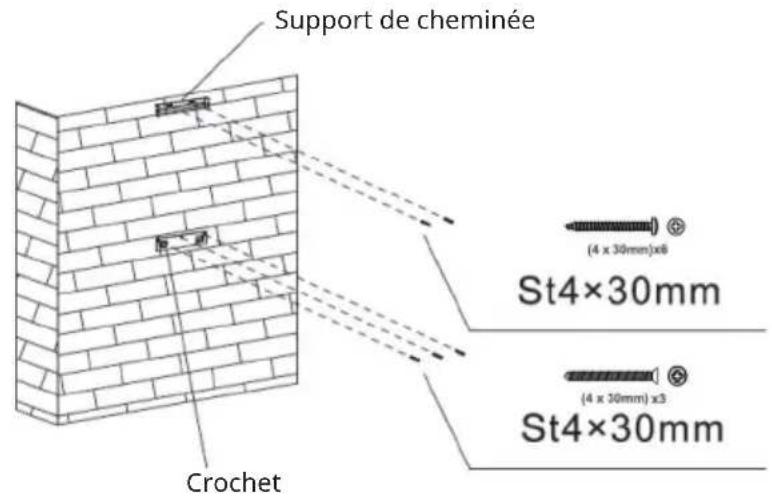

	Une fois la bonne hauteur déterminée, installez le support de che-minée et le crochet sur une paroi adaptée. Pour cela, utilisez les vis ST 4*30mm (voir illustration).
3	Evacuation d'air
	Fixez le tuyau d'évacuation amovible sur la hotte aspirante et posez la hotte aspirante sur le crochet (voir illustration).
4	[Intérieur de la cheminée] Extérieur de la cheminée
	Fixez le tuyau d’évacuation d’air sur l’évacuation d’air du mur et installez ensuite la cheminée en deux parties sur la hotte aspiran- te (voir illustration).
5

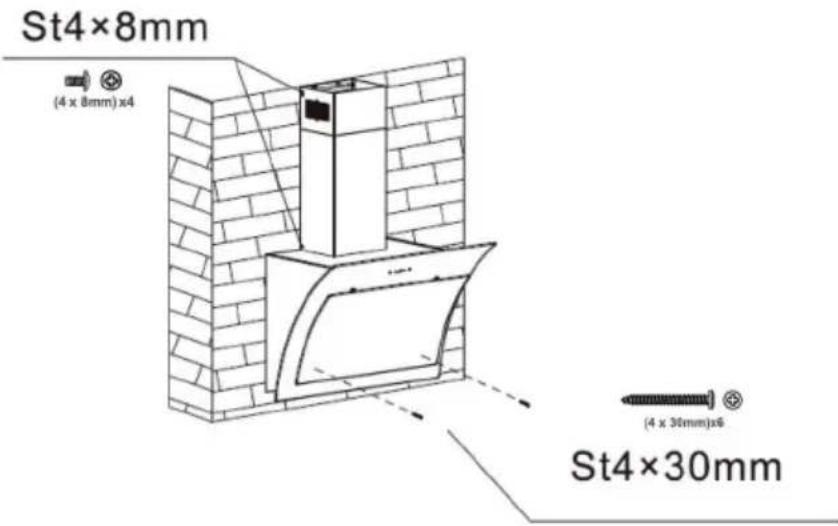

	Fixez la cheminée à son support à l’aide des vis et fixez la hotte aspirante avec les vis de sécurité (voir illustration).

Panneau de commande et fonctions des touches

	On/Off	Appuyez sur cette touche pour allumer le moteur.
	Vitesse	Appuyez sur cette touche pour augmenter la vitesse.
	Vitesse	Appuyez sur cette touche pour réduire la vitesse.
	Lumière	Appuyez sur cette touche pour allumer ou éteindre l'éclairage.

Nettoyage et maintenance

Éteignez la hotte avant le nettoyage et l'entretien, puis débranchez la fiche de la prise. Les surfaces extérieures sont sujettes aux rayures et aux taches. Par conséquent, n'utilisez pas d'abrasifs pour le nettoyage et essuyez immédiatement les restes de substances alcalines ou acides (jus de citron, vinaigre) après le nettoyage.

Surfaces en inox

L'inox doit être nettoyé régulièrement pour conserver sa longue durée de vie. Utilisez un nettoyant pour inox. Essuyez toujours dans le sens du grain de l'inox pour éviter les rayures.

Surface du panneau de commande

Vous pouvez nettoyer le panneau de commande avec un chiffon humide et un liquide vaisselle doux. Avant le nettoyage, assurez-vous que le chiffon est propre et bien essoré. Utilisez un chiffon doux et sec pour éliminer l'excès d'humidité après le nettoyage.

Nettoyage mensuel des filtres à graisse

Nettoyez le filtre tous les mois pour éviter les risques d'incendie. Le filtre capte la graisse, les fumées et la poussière et impacte ainsi l'efficacité de la hotte aspirante. Si le filtre n'est pas nettoyé, la graisse s'y accumule. Nettoyez le filtre à l'eau avec un peu de liquide vaisselle, puis laissez-le sécher à l'air libre.

Résolution des problèmes

Problème Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas.	La bouche d’aération est bloquée.	Éliminer la source du blocage.
	Le condensateur est cassé.	Faire remplacer le condensateur.
	Le moteur est cassé. Faire	remplacer le moteur.
	Le moteur dégage une mauvaise odeur.	Faire remplacer le moteur.
La lumière est éteinte et le moteur ne fonctionne pas.	L’ampoule est cassée. Faire	remplacer l’ampoule.
	La fiche n’est pas bien enfoncée.	Rebrancher correctement la fiche dans la prise.
Le boîtier vibre. La pale de	rotor du ventilateur est endommagée.	Remplacer la pale.
	Le moteur n’est pas bien fixé.	Fixer le moteur.
	Le boîtier pend de manière lâche.	Fixer le boîtier.
L’air n’est pas correctement aspiré.	L’écart entre la cuisinière et la hotte aspirante est trop élevée.	Réduire cet écart.
	Trop forte circulation d’air en raison de fenêtres et de portes ouvertes.	Veiller à éviter tout courant d’air.

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article 10031680, 10032293
Description Symbole Valeur Unité
Consommation annuelle d'énergie	AEChood	41,8 kWh/Année
Classe d'efficacité énergétique A
Efficacité dynamique des fluides FDE hood		27,3
Classe d'efficacité dynamique des fluides		B
Efficacité lumineuse LE	hood	26,7 Lux/W
Classe d'efficacité lumineuse B
Efficacité de séparation des graisses	GFEhood	69,4 %
Clase d'efficacité de capture des graisses		D
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		391,8/567,8 m^3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		- m^3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		61 / 67 dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	P_o	0,4 W
Consommation électrique en veille	P_s	-	W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article 10031680, 10032293
Description Symbole Valeur Unité
Consommation annuelle d'énergie	AEChood	41,8 kWh/Année
Facteur d'extension de temps f 1,0
Efficacité dynamique des fluides FDE hood		27,3
Indice d'efficacité énergétique EEI	hood	54,6
Débit d'air mesuré au meilleur point	QBEP	293 m^3/h
Pression d'air mesurée au meilleur point	PBEP	364 Pa
Débit d'air maximal Q	max	594,2 m^3/h
Puissance électrique d'entrée mesurée au meilleur point	WBEP	108,4 W
Puissance nominale du système d'éclairage	WL	3	W
Puissance moyenne du système d'éclairage sur la surface de cuisson	Emiddle	80 Lux
Consommation électrique mesurée en mode veille	Po	-	W
Consommation d'énergie mesurée appareil éteint	Ps	0,4 W
Niveau sonore L	WA	61/67 dB
Coordonnées de contact	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article 10032292, 10032294
Description Symbole Valeur Unité
Consommation annuelle d'énergie	AEChood	41,8 kWh/Année
Classe d'efficacité énergétique A
Efficacité dynamique des fluides FDE hood		27,3
Classe d'efficacité dynamique des fluides		A
Efficacité lumineuse LE	hood	24,3 Lux/W
Classe d'efficacité lumineuse B
Efficacité de séparation des graisses	GFEhood	69,4 %
Clase d'efficacité de capture des graisses		D
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		391,8/567,8 m^3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		- m^3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		61 / 67 dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	P_o	0,4 W
Consommation électrique en veille	P_s	-	W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article 10032292, 10032294
Description Symbole Valeur Unité
Consommation annuelle d'énergie	AEChood	41,8 kWh/Année
Facteur d'extension de temps f 1,0
Efficacité dynamique des fluides FDE hood		27,3
Indice d'efficacité énergétique EEI	hood	54,6
Débit d'air mesuré au meilleur point	QBEP	293 m^3/h
Pression d'air mesurée au meilleur point	PBEP	364 Pa
Débit d'air maximal Q	max	594,2 m^3/h
Puissance électrique d'entrée mesurée au meilleur point	WBEP	108,4 W
Puissance nominale du système d'éclairage	WL	3	W
Puissance moyenne du système d'éclairage sur la surface de cuisson	Emiddle	73 Lux
Consommation électrique mesurée en mode veille	Po	-	W
Consommation d'énergie mesurée appareil éteint	Ps	0,4 W
Niveau sonore L	WA	61/67 dB
Coordonnées de contact	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations sur la protection de l'environnement

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

Informations sur le recyclage

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

Fabricant et importateur (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande-Bretagne :
