Sabia - Cappa da cucina Klarstein - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Klarstein
Modello	Sabia
Alimentazione	220-240 V ~ 50/60 Hz
Dimensioni (L × P)	844 × 443 mm
Altezza di montaggio consigliata	50-60 cm sopra il piano cottura
Classe di efficienza energetica	A
Consumo annuale di energia	41,8 kWh/anno
Portata d'aria massima	594,2 m³/h
Portata d'aria normale (min/max)	391,8 / 567,8 m³/h
Livello sonoro (min/max)	61 / 67 dB(A)
Efficienza di separazione dei grassi	69,4 %
Tipo di evacuazione	Esterna (riciclabile con filtro a carbone attivo opzionale)
Filtro antigrasso	Metallico, lavabile (pulizia mensile)
Numero di velocità	2
Illuminazione	LED, 3 W
Materiale	Inox
Numeri d'articolo	10031680, 10032292, 10032293, 10032294
Filtro a carbone attivo (opzionale)	Articolo 10030983

Domande frequenti - Sabia Klarstein

Come installare la cappa Klarstein Sabia?

L'installazione deve essere eseguita da un professionista. Fissare prima il supporto del camino e il gancio al muro ad un'altezza di 50-60 cm sopra il piano cottura. Agganciare la cappa, collegare il tubo di evacuazione e fissare il camino in due parti.

Qual è l'altezza minima tra il piano cottura e la cappa?

La distanza consigliata è di 50-60 cm tra i piani cottura e la cappa aspirante.

Come pulire i filtri antigrasso?

Pulire i filtri antigrasso ogni mese con acqua e un po' di detersivo per piatti. Lasciarli asciugare all'aria prima di rimetterli al loro posto. Un filtro sporco può rappresentare un rischio di incendio.

Posso utilizzare la cappa in modalità di ricircolo senza evacuazione esterna?

Sì, è possibile utilizzare la cappa in modalità ricircolo installando un filtro a carbone attivo (riferimento 10030983) venduto separatamente. Permette di filtrare gli odori e reimmettere l'aria purificata in cucina.

Cosa fare se il motore non funziona?

Verificare prima che la bocca di aerazione non sia bloccata. Se la luce si accende ma il motore no, il condensatore o il motore stesso potrebbe essere difettoso. Contattare un professionista per la sostituzione.

Come sostituire la lampadina della cappa?

L'illuminazione è integrata a LED. Se la lampadina è rotta, deve essere sostituita da un professionista autorizzato. Consultare il manuale per accedere al modulo di illuminazione.

Perché la cappa vibra?

La vibrazione può essere dovuta a una pala del rotore danneggiata, a un motore fissato male o a una cappa mal agganciata. Controllare i fissaggi e contattare un tecnico se necessario.

Come ridurre il consumo energetico della cappa?

Utilizzare la velocità più bassa possibile, spegnere l'illuminazione non necessaria, pulire regolarmente i filtri e mettere un coperchio sulle pentole. La cappa consuma meno in modalità normale che in modalità intensiva.

Cosa fare se la cappa emana un cattivo odore?

Un cattivo odore può provenire dal motore (da sostituire) o da un filtro antigrasso molto sporco. Pulire il filtro antigrasso e se l'odore persiste, far controllare il motore da un professionista.

Come smontare la cappa per pulirla o spostarla?

Seguire i passaggi di montaggio in ordine inverso. Farsi aiutare da una seconda persona per evitare infortuni. Scollegare sempre l'apparecchio prima di qualsiasi intervento.

MANUALE UTENTE Sabia Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 62

Dimensioni 64

Staffe e gancio 64

Installazione 65

Pannello dei comandi e tasti funzione 67

Pulizia e manutenzione 68

Risoluzione dei problemi 69

Scheda dati del prodotto 70

Indicazioni per la tutela dell'ambiente 74

Avviso di smaltimento 74

Produttore e importatore (UK) 74

DATI TECNICI

Numero di articolo	10031680, 10032292, 10032293, 10032294
Rete elettrica 220-240 V ~ 50/60 Hz
Nota: con questa cappa aspirante è possibile acquistare opzionalmente un filtro ai carboni attivi con il codice articolo 10030983. A tal proposito si prega di visitare il sito web: www.elektronik-star.it

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
• Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è suffi-ciente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insuffi ciente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un'areazione suffi ciente.
• La cassetta a muro per areazione o sfi ato da sola non garantisce un'areazione suffi ciente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affluire nella stanza attraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per areazione o sfi ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.

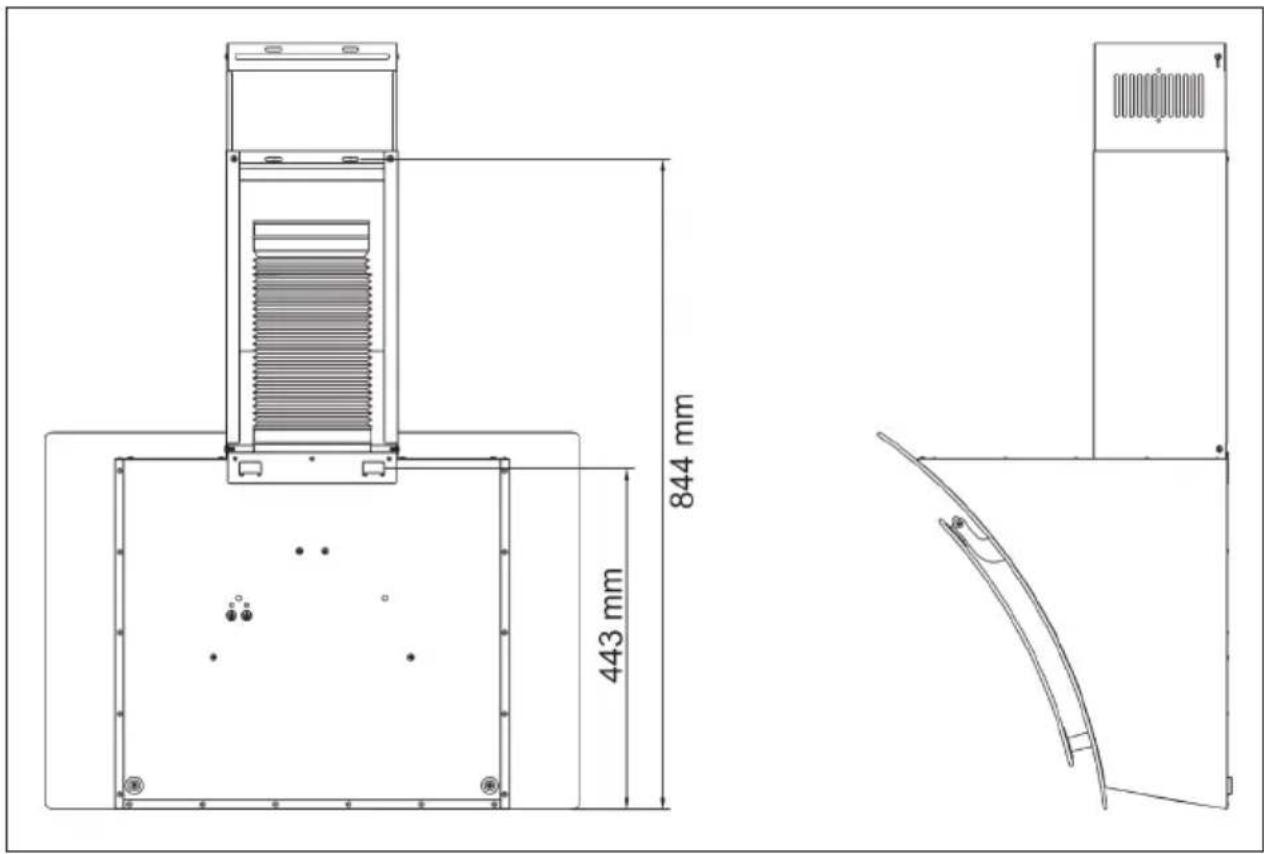

DIMENSIONI

STAFFE E GANCIO

	Staffa camino
	Staffa camino
	Gancio

INSTALLAZIONE

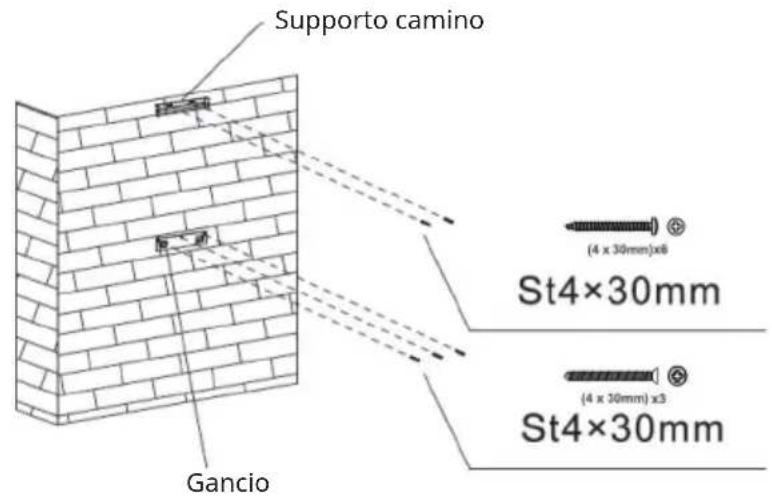

1	Installare la cappa aspirante in modo che la distanza tra il fornello e la cappa sia di 50-60 cm.
2

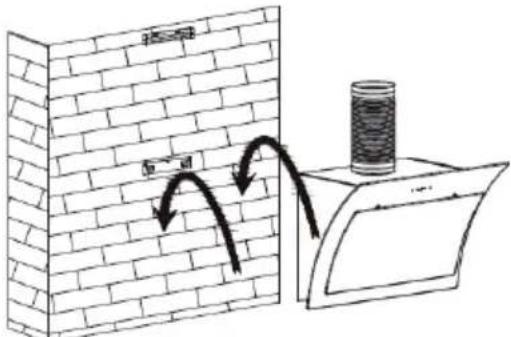

	Dopo aver stabilito la distanza per l’installazione, assemblare il supporto del camino e il gancio in una parete idonea. Per fare ciò utilizzare le viti ST 4*30mm (vedere la figura).

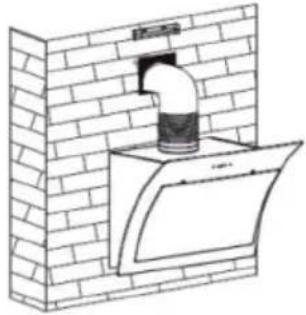

3	Tubo di scarico
	Fissare il tubo di scarico rimovib- ile alla cappa aspirante e mettere la cappa aspirante sul gancio (vedere la figura).
4	Camino interno Camino esterno
	Fissare il tubo di scarico all' uscita dello scarico nella parete e mettere il camino composto da due parti sulla cappa aspirante (vedere la figura).
5

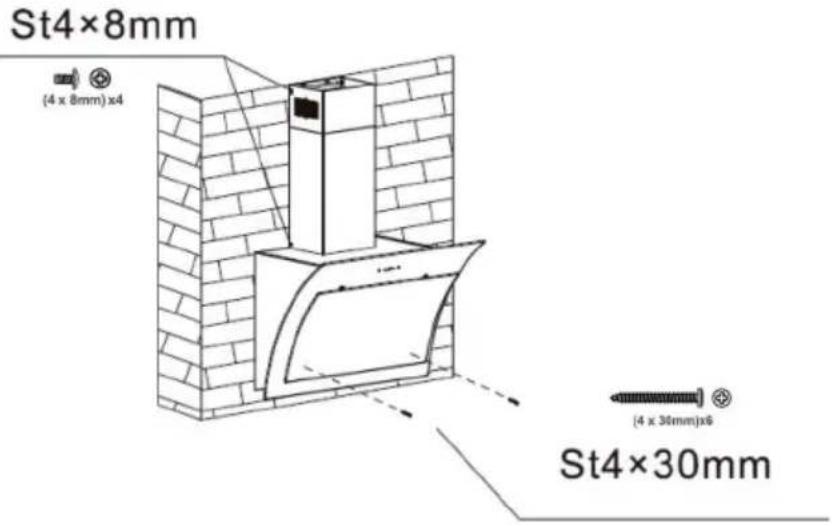

	Fissare il camino al supporto uti- lizzando le viti e fissare la cappa aspirante utilizzando le viti di si- curezza (vedere la figura).

PANNELLO DEI COMANDI E TASTI FUNZIONE

	On/Off Premere il tasto per accendere il motore.
	Velocità Premere il tasto per aumentare la velocità.
	Velocità Premere il tasto per diminuire la velocità.
	Luce	Premere il tasto per accendere e spegnere la luce.

PULIZIA E MANUTENZIONE

Spegnere la cappa e staccare la spina dalla presa elettrica prima di pulizia o manutenzione. Le superfici dell'alloggiamento possono graffiarsi e macchiarsi. Rispettare le avvertenze relative alla pulizia per garantire i migliori risultati possibili senza causare danni. Non utilizzare prodotti abrasivi e rimuovere immediatamente residui di sostanze alcaline o acide (come succo di limone, aceto, ecc.) dalle superfici.

Pulire le superfici in acciaio inox

L'acciaio inox deve essere pulito regolarmente, in modo da garantire una lunga vita utile del dispositivo. Per pulirlo è possibile utilizzare un apposito detergente liquido per acciaio inox e assicurarsi di pulire seguendo la venatura dell'acciaio inox, per evitare graffi diagonali.

Pulire la superficie del pannello di controllo

Il pannello di controllo può essere pulito con un panno umido e un detergente per piatti delicato. Prima della pulizia, assicurarsi che il panno sia pulito e ben strizzato. Utilizzare un panno asciutto e morbido dopo la pulizia per rimuovere l'umidità in eccesso.

Pulizia mensile del filtro antigrasso

Pulire il filtro ogni mese per evitare il rischio di incendi. Il filtro raccoglie grasso, fumo e povere e influisce dunque sul funzionamento efficiente della cappa aspirante. Se il filtro non viene pulito, si accumulano residui di grasso. Pulire il filtro con acqua e un po' di detersivo per piatti e lasciarlo asciugare all'aria.

RISOLUZIONE DEI PROBLEMI

Problema Causa possibile	Soluzione
La luce è accesa ma il motore non funziona.	L'areazione è bloccata. R	muovere l' ostruzione.
	Il condensatore è guasto.	Sostituire il condensatore.
	Il motore è guasto. Sostituire il motore.
	Il motore emette un odore insolito.	Sostituire il motore.
La luce è spenta e il motore non funziona.	La luce è guasta. Sostituire la luce.
	La spina è allentata. Inserire correttamente la spina nella presa.
L'alloggiamento vibra. La	pala della ventola è danneggiata.	Sostituire la pala.
	Il motore non è fissato correttamente.	Fissare il motore.
	L'alloggiamento è allentato.	Fissare l'alloggiamento.
L'aria non viene aspirata correttamente.	La distanza tra i fornelli e la cappa aspirante è troppo grande.	Ridurre la distanza.
	Circolazione dell'aria troppo forte a causa di porte e finestre.	Accertarsi che non ci siano correnti d'aria.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo 10031680, 10032293
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	41,8 kWh/Anno
Classe di efficienza energetica A
Efficienza fluidodinamica FDE	hood	27,3
Classe di efficienza fluidodinamica		B
Efficienza luminosa LE	hood	26,7 Lux/W
Classe di efficienza luminosa B
Grado di separazione del grasso GPE	hood	69,4 %
Classe relativa al grado di separazione del grasso		D
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		391,8/567,8 m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		- m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		61 / 67 dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	P_O	0,4 W
Potenza assorbita a dispositivo in standby	P_S	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo 10031680, 10032293
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	41,8 kWh/Anno
Fattore di incremento nel tempo f 1,0
Efficienza fluidodinamica FDE	hood	27,3
Indice di efficienza energetica EEI	hood	54,6
Volume del flusso d'aria misurato nel punto di massima efficienza	QBEP	293 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	364 Pa
Flusso d'aria massimo Q	max	594,2 m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	108,4 W
Potenza nominale del sistema di illuminazione	WL	3	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	80 Lux
Potenza assorbita misurata a dispositivo in standby	Po	-	W
Potenza assorbita misurata a dispositivo spento	Ps	0,4 W
Livello di rumorosità L	WA	61/67 dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo 10032292, 10032294
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	41,8 kWh/Anno
Classe di efficienza energetica A
Efficienza fluidodinamica FDE	hood	27,3
Classe di efficienza fluidodinamica		A
Efficienza luminosa LE	hood	24,3 Lux/W
Classe di efficienza luminosa B
Grado di separazione del grasso GFE	hood	69,4 %
Classe relativa al grado di separazione del grasso		D
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		391,8/567,8 m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		- m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		61 / 67 dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	P_O	0,4 W
Potenza assorbita a dispositivo in standby	P_S	-	W
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo 10032292, 10032294
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	41,8 kWh/Anno
Fattore di incremento nel tempo f 1,0
Efficienza fluidodinamica FDE	hood	27,3
Indice di efficienza energetica EEI	hood	54,6
Volume del flusso d'aria misurato nel punto di massima efficienza	QBEP	293 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	364 Pa
Flusso d'aria massimo Q	max	594,2 m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	108,4 W
Potenza nominale del sistema di illuminazione	WL	3	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	73 Lux
Potenza assorbita misurata a dispositivo in standby	Po	-	W
Potenza assorbita misurata a dispositivo spento	Ps	0,4 W
Livello di rumorosità L	WA	61/67 dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

INDICAZIONI PER LA TUTELA DELL'AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l'efficacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
