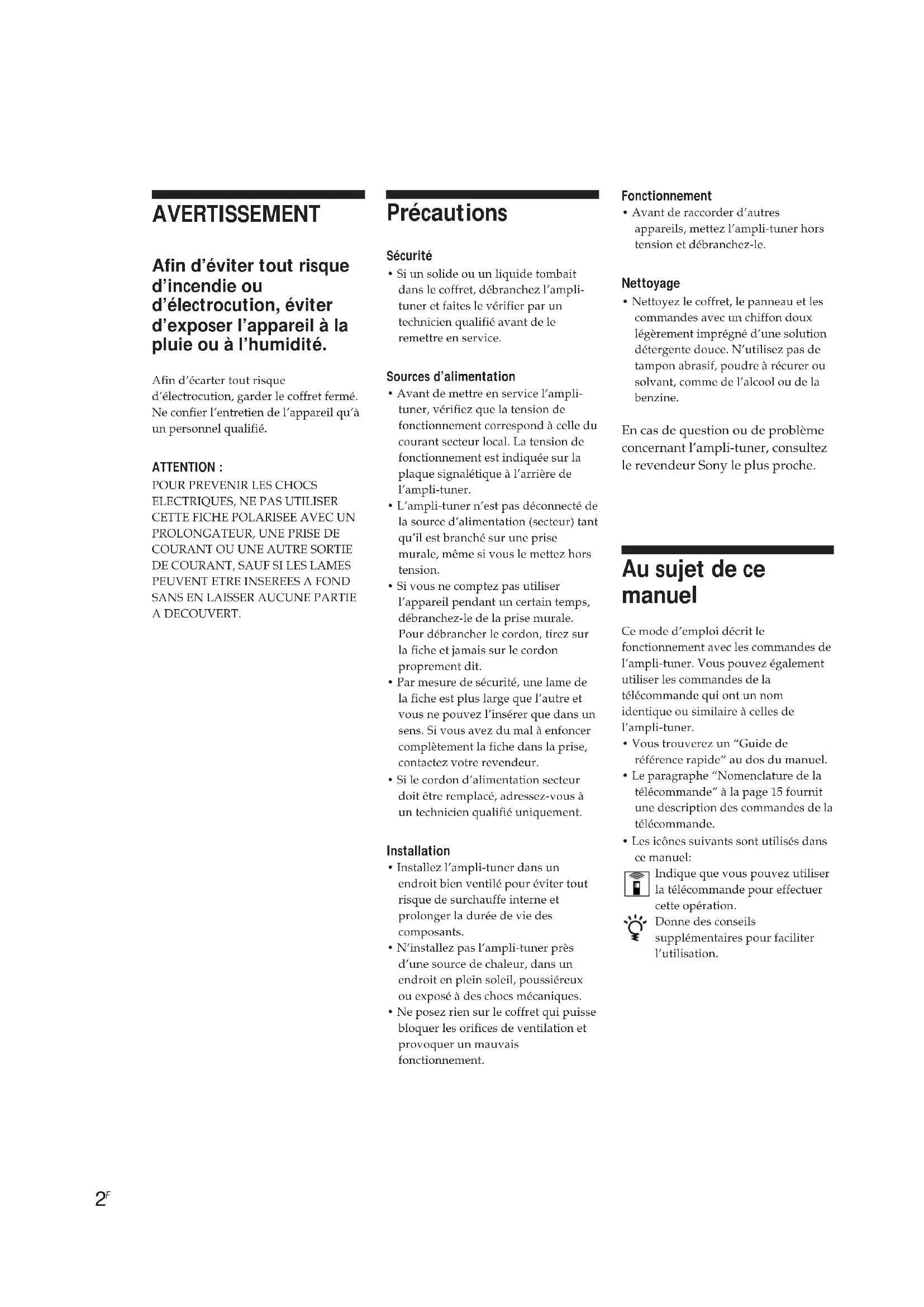

MODE D'EMPLOI STRDE305 SONY

Afin d'eviter tout risque d'incendie ou d'électrocution, éviter d'exposer l'appareil à la pluie ou à l'humidité.

Afin d'écarter tout risque
d'électrocution, garder le coffret fermé.
Ne confier l'entretien de l'appareil qu'à un personnel qualifié.

ATTENTION :

POUR PREVENIR LES CHOCSELECTRIQUES,NE PAS UTILISERCETTE FICHE POLARISEE AVEC UNPROLONGATEUR,UNE PRISE DE COURANT OU UNE AUTRE SORTIEDE COURANT,SAUF SI LES LAMESPEUVENT ETRE INSEREEs A FONDSANS EN LAISSER AUCUNE PARTIEA DECOUVERT.

Précautions

Sécurité

• Si un solide ou un liquide tombait dans le coffret, débranchez l'amplituner et faites le vérifier par un technicien qualifié avant de le remettre en service.

Sources d'alimentation

• Avant de mesure en service l'amplitur, vérifie que la tension de fonctionnement correspond à celle du courant secteur local. La tension de fonctionnement est indiquée sur la plaque signalétique à l'arrête de l'ampli-tuner.
  L'ampli-tuner n'est pas déconnecté de la source d'alimentation (secteur) tant qu'il est branché sur une prise murale, même si vous le mettez hors tension.
• Si vous ne comptez pas utiliser l'appareil pendant un certain temps, débranchez-le de la prise murale. Pour débrancher le cordon, tirez sur la fiche et jamais sur le cordon proprement dit.
• Par mesure de sécurité, une lame de la fiche est plus large que l'autre et vous ne pouvez l'insérer que dans un sens. Si vous avez du mal à enforcer complètement la fiche dans la prise, contactez votre revendeur.
• Si le cordon d'alimentation secteur doit être remplace, adressé-vous à un technicien qualifié uniquement.

Installation

• Installéz l'ampli-tuner dans un endroit bien ventilé pour éviter tout risque de surchauffe interne et prolonger la durée de vie des composants.
  N'installez pas l'ampli-tuner pres d'une source de chaleur, dans un endroit en plein soleil, poussiécux ou exposé à des chocs mécaniques.
• Ne posez rien sur le coffret qui puisse bloquer les orifices de ventilation et provoquer un mauvais fonctionnement.

Fonctionnement

• Avant de racorder d'autres appareils, mettez l'ampli-tuner hors tension et débranchez-le.

Nettoyage

• Nettoyez le coffret, le panneau et les commandes avec un chiffon doux légèrement impregné d'une solution détergente douce. N'utilise pas de tampon abrasif, poudre à récurer ou solvant, comme de l'alcool ou de la benzine.

En cas de question ou de problème concernant l'ampli-tuner, consultez le revendeur Sony le plus proche.

Au sujet de ce manuel

Ce mode d'emploi décrit le fonctionnement avec les commandes de l'ampli-tuner. Vous pouvez également utiliser les commandes de la télécommande qui ont un nom identique ou similaire à celles de l'ampli-tuner.

• Vous trouvrez un "Guide de refERENCE rapide" au dos du manuel.
  Le paragraphe "Nomenclature de la télécommande" à la page 15 fournit une description des commandes de la télécommande.
• Les icones suivants sont utilisés dans ce manuel:

Indique que vous pouvez utiliser la télécommande pour effectuer cette opération.

Donne des conseils supplémentaires pour faciliter l'utilisation.

TABLE DES MATIÈRES

Preparatifs

Déballage 4

Description des raccordements 4

Raccordement d'antennes 5

Raccordement d'appareils audio/video 5

Raccordement d'enceintes 6

Raccordement au courant secteur 7

Avant la mise en service de l'ampli-tuner 7

Fonctionnement de I'ampli-tuner

Selection d'un composant 8

Réception radio 9

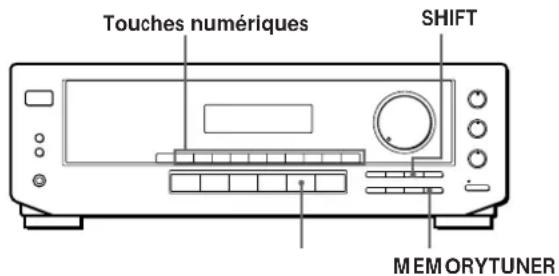

Préroglage des stations de radio 10

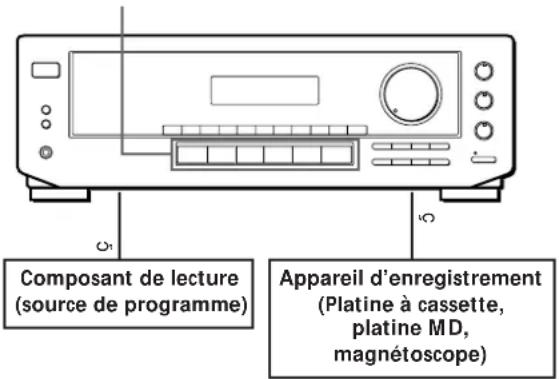

Enregistrement 11

Informations supplémentaires

Guide de dépannage 12

Specifications 13

Index 14

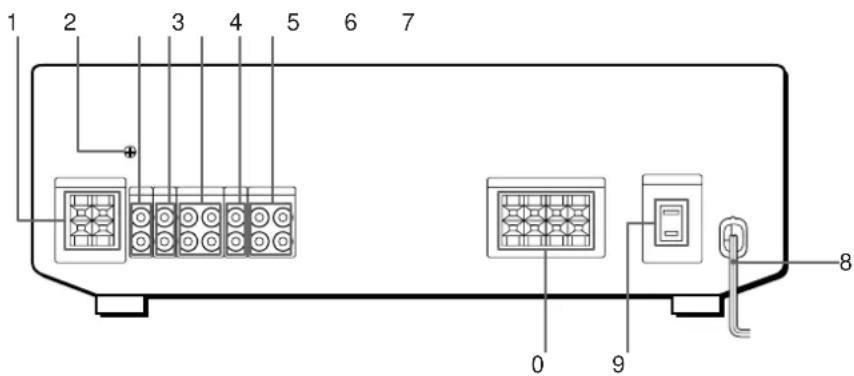

Nomenclature du panneau arriere 14

Nomenclature de la télécommande 15

Guide de reférence rapide Couverture dos

Déballage

Vérifiez si les accessoires suivants se trouvent dans l'emballage.

Antenne fil FM (1)
Antenne cadre AM (1)
- Telecommande (1)
- Piles de format AA (R6) (2)

Mise en place des piles dans la télécommande

Insérez deux piles de format AA (R6) en faisant correspondre les bornes + et - avec le schéma dans le logement. Pour utiliser la télécommande, dirigez-la vers le détecteur infrarouge g sur l'ampli-tuner.

Quand replacer les piles

Dans des conditions d'utilisation normales, les piles durrent environ six mois. Quand vous ne pouvez plus contrcler l'ampli-tuner avec la telecommande, remplacezz les piles par des neuves.

Remarques

• Ne laissiez pas la télécommande dans un endroit extremement chaud ou humide.
• Ne mélangez pas une pile neuve avec une vieille pile.
• Ne pas exposer le détecteur infrarouge aux rayons directs du soleil ou à un dispositif d'éclairage car cela pourrait provoquer un mauvais fonctionnement.
• Si vous prévoyez de ne pas utiliser la télécommande pendant longtemps, enlevez les piles pour éviter tout dommage du à uneuite d'électrolyte et à la corrosion.

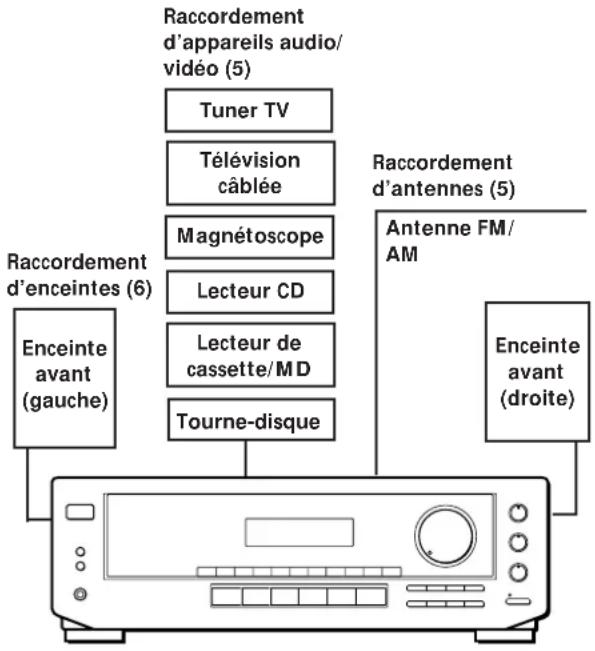

Description des raccordements

Vou puez raccorder à l'ampli-tuner les composants audio suivants. Selon les composants que vous voulez raccorder à l'ampli-tuner, reportez-vous aux pages indiquées pour les démarches à suivre. Pour plus de détails sur les différentes prises de l'ampli-tuner, reportez-vous à "Nomenclature du panneau arrière" page 14.

Avant de commencer

• Mettez tous les composants hors tension avant d'effectuer les connexions.
• Effectuez toutes les connexions avant de brancher le cordon d'alimentation secteur.
• Enforcez les fiches correctement pour éviter un bourdonnement et du bruit.
• Lors du raccordement d'un cable audio, faites correspondre les broches codées par couleur aux prises sur les composants: blanc (audio, gauche) à blanc et rouge (audio, droit) à rouge.

Raccordement d'antennes

Aperçu

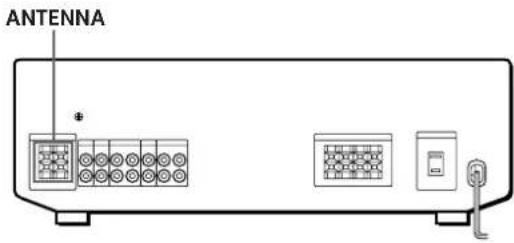

Ce paragraphe explique comment raccarder des antennes AM et FM à l'ampli-tuner. Si vous pouze écouter la radio via l'ampli-tuner, effectuez ces connexions en premier lieu, puis passez aux pages suivantes. L'illustration ci-dessous indique l'emplacement des bornes sur l'ampli-tuner.

Dequellesantennesavez-vousbesoin?

Antenne fil FM (fournie) (1)

Si la réception FM est de mauvaise qualité

Raccordez un cable coaxial de 75 ohms (non fourni) à une antenne FM extérieure. Denudez la gaine et raccordez l'extremité droite du cable dénudé à la borne de terre et l'extremité gauche à la borne FM.

Ampli-tuner

Si la réception AM est de mauvaise qualité

Raccordez un fil isolé de 6 à 15 mètres (non fourni) à la borne d'antenne AM en plus de l'antenne cadre AM. Essayez de dérouler le cable à l'extérieur et de le conserver à l'horizontal.

Raccordement du fil de terre

Afin d'eviter un bourdonnement, raccordez un fil de terre (non fourni) à la borne de terre y. Si vous avez raccordé une antenné extérieure, veillez à raccorder le fil de terre par mesure de protection contre la foudre.

vers la terre

Que faire ensuite?

Sivousvoulez.raccorderd'autres composants,passezau
paragraphesuivant.Sivouscomptezutilserl'ampli-tuner
uniquementpourecouterlaradio,allezdirectemata
"Raccordement d'enceintes"pages6et7.

Raccordement d'appareils audio/vidéo

Aperçu

Ce paragraphe explique comment raccorder des composants audio et video (signal audio uniquement) à l'ampli-tuner. Si vous souhaitez utiliser l'ampli-tuner comme amplificateur, effectuez ces connexions. L'illustration ci-dessous indique l'emplacement des prises.

De quels cordons avez-vous besoin?

Vouavesbeisoindedcordonsaudio(nonfournis)(1pourle lecteurCD,tourne-disque,tunerTV,oulatélevisioncâblé et2 pour le lecteur de cassette,platine MD ou magnétoscope).

(continuer page suivante)

Raccordements

La flèche c indique le sens du signal.

Lecteur CD

Ampli-tuner Lecteur CD

Tourne-disque

Ampli-tuner Tourne-disque

• Si le tourne-disque est équipé d'un fil de terre

Raccordez le fil de terre à la borne y sur l'ampli-tuner pour éviter qu'il ne produit un bourdonnement.

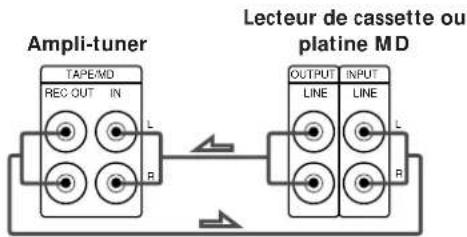

Lecteur de cassette ou platine MD

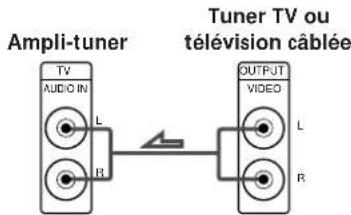

Tuner TV ou télévision cablee

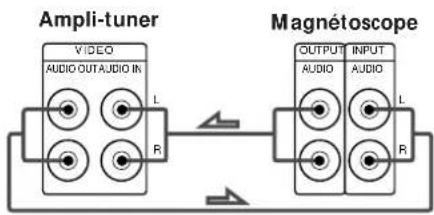

Magnétoscope

Que faire ensuite?

Passezauparagraphesuivantpourleraccordementdesenceintes.

Raccordement d'enceintes

Aperçu

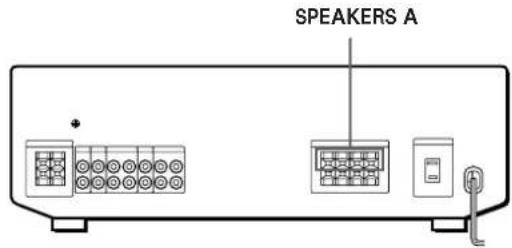

Ce paragraphe explique comment raccarder des enceintes à l'ampli-tuner. L'illustration ci-dessous indique l'emplacement des bornes sur l'ampli-tuner.

De quels cordons avez-vous besoin?

Vouavesbeisoindedcordondendenceintes(nonfournis) (1pourchacqueenceinte).

Denudez environ 15mm de gaine a chaque extrémité du cordon. Veillez a fait correspondre les bornes des cordons d'enceintes aux bornes des composants: + à + et - à - Si les cordons sont inversés, le son risque de présence de la distorsion et de manquer de graves.

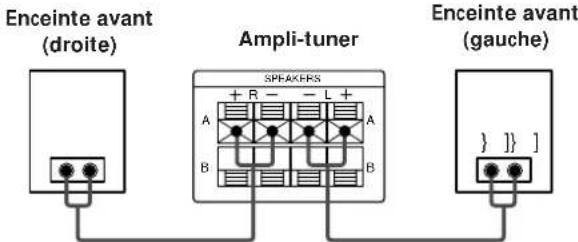

Raccordements

Enceintes avant

Si vous avez des enceintes avant supplémentaires

Raccordez-les aux bornes SPEAKERS B.

Sélection de système d'enceintes

Selectionne z le système d'enceintes à utiliser comme indiqué ci-dessous:

Pour entrainer	Appuyez sur la touche SPEAKERS
Le système d'enceintes A (raccordé aux bornes SPEAKERS A)	A
Le système d'enceintes B (raccordé aux bornes SPEAKERS B)	B
Les deux systèmes d'enceintes A et B (raccordés en série)	A+B

Remarque

Aucun son n'est audible quand vous appuyez sur SPEAKERS A + B si aucune paire d'enceintes B n'est raccordée.

Que faire ensuite?

Passezauparagraphesuivantpourracorderl'ampli-tuner aucourantsecteur.

Raccordement au courant secteur

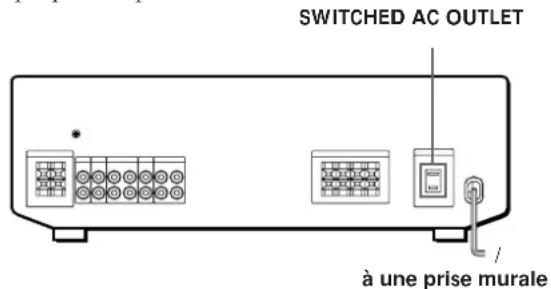

Branchement du cordon d'alimentation secteur

Branchez le cordon d'alimentation secteur de l'amplitur et des composants audio/video sur une prise murale. Si vous avez raccordé des composants audio à la prise SWITCHED AC OULET de l'amplitur, ils sont alimentés par l'amplitur. Ainsi, tous les composants se mettent sous/hors tension en même temps que l'amplitur.

Précaution

Vérifiez que la consommation électrique des composants raccordés à la prise secteur de l'ampli-tuner ne dépasse pas 120 watts. Ne raccordez pas d'appareils electriques à consommation elevée, comme un fer à repasser, un ventilateur ou un téléviseur à cette prise.

Que faire ensuite?

Avant de commencerà utiliser l'ampli-tuner, passes au paragraphesuivant pour vérifier que toutes les commandes sontcorrectementreglées.

Avant la mise en service de l'ampli-tuner

Avant de commencer a utiliser l'ampli-tuner, vérifie que:

• Vous avez tourné la commande VOLUME complètement à gauche (position 0).
• Vous avez selectionné le système d'enceintes ajustat. (Pour plus de détails, voir "Selection du système d'enceintes" sur cette page.)
• Vous avez regle la commande BALANCE sur la position centrale.

Mettez l'ampli-tuner sous tension et vérifie l'affichage.

• Si "MUTING" est affché, appuyez sur la touche MUTING de la télécommande pour l'eteindre.

Selection d'un composant

Pour écouter un composant raccordé, vous devez d'abord sélectionner la fonction sur l'ampli-tuner ou avec la télécommande.

Avant tout, vérifie que:

• Vous avez raccordé tous les composants correctement comme indiqué aux pages 5 à 7.
• Vous avez tourné la commande VOLUME complètement à gauche (position 0) pour éviter d'endommager les enceintes.

POWER VOLUME
Touches de fonction

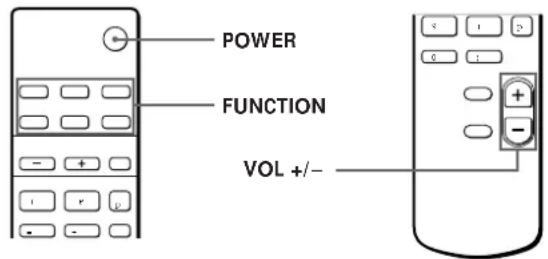

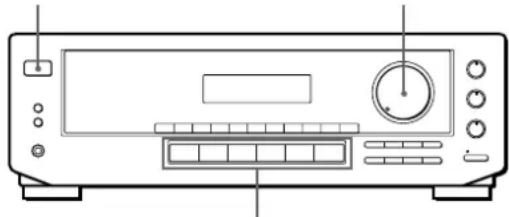

1 Appuyez sur POWER pourmettre I'ampli-tuner sous tension.
2 Appuyez sur une touche de fonction pour selectionner un composant:

Pour écouter ou regarder	Appuyez sur
Des disques analogiques	PHONO
Des émissions de radio	TUNER
Des disques compacts (CD)	CD
Des cassettes audio ou des minidisques (MD)	TAPE/MD
Des programmes de la télévision ordinaire ou de la télévision cablee	TV
Des cassettes video	VIDEO

3 Mettez le composant sous tension, par exemple le lecteur CD, et démarrez la lecture.

Pour accorder des stations de radio sur l'amplituner, reportez-vous à "Réception radio" page 9.

4 Tournez la commande VOLUME ou appuyez sur VOL + / - de la telecommande pour regler le volume.

Pour	Faites
Couper le son	Appuyez sur MUTING. Appuyez de nouveau pour rétablier le son.
Renforcer les graves	Appuyez sur BASS BOOST pour allumer l'indicateur BASS BOOST.
Régler la balance	Tournez la commande BALANCE vers la gauche ou la droite.
Régler les timbres	Réglez les commandes BASS et TREBLE.

Pour écouter avec un casque

Branchez le casque sur la prise PHONES et reglez les touches SPEAKERS sur OFF.

Appuyez sur POWER. Vous pouvezmettre simultanement hors tension tous les composants video et audio raccordes a la prise SWITCHED AC OUTLET.

Réception radio

Vous pouvez entrer directement la fréquence d'une station à l'aide des touches numériques (accord direct). Si vous ne connaissiez pas la fréquence de la station, reportez-vous à "Recherche de stations par balayage (accord automatique)" sur cette page.

Avant de commencer, vérifie que:

• Vous avez raccorde une antennne FM/AM à l'amplituner comme indiqué page 5.
• Vous avez selectionné le système d'enceinte approprié. (Pour plus de détails, voir "Selection de système d'enceintes" page 7.)

Si une émission FM stéreo présente des distorsions

L'indicateur STEREO clignote. Appuyez sur FM MODE pour passer en mode monaural (MONO). L'effet stéreo est annulé mais la distortion est réduite. Pour revenir en mode stéreo, appuyez de nouveau sur cette touche.

Si vous ne parvenez pas à accorder une station et que les nombres entrés clignotent

Verifiez si vous aze entre la frquence correcte. Sinon, appuyez sur DIRECT et entrez de nouveau la frquence. Si les numeros continuent de clignoter, cette frquence n'est pas utilise dans la région.

Pour regarder des programmes TV FM relayes

Veillez a accorder le programme relaye sur le téléviseur (ou magnétoscope) et sur l'ampli-tuner.

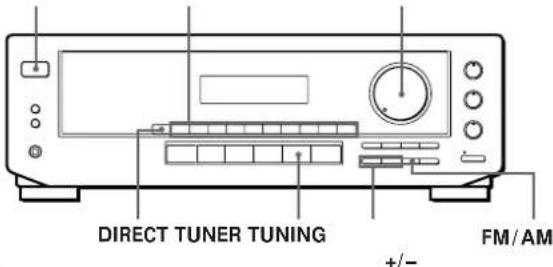

VOLUMEPOWER Numeric buttons

1 Appuyez sur POWER pourmettre l'ampli-tuner sous tension.
2 Appuyez sur TUNER. La derniere station reue est accordee.
3 Appuyez sur FM/AM pour selectionner la gamme FM ou AM.
4 Appuyez sur DIRECT.
5 Appuyez sur les touches numériques pour entrer la fréquence.

Example 1: FM 102,50 MHz
Exempl 2:AM 1350 kHz

6 Si vous choisissez une station AM, reglez

l'antenne cadre AM pour améliorer la réception.

Répétez les étapes 3 à 5.

Si vous avez entre une fréquence qui n'est pas couverte par l'intervalle d'accord

La valeur entre est automatiquement arrondie à la fréquence supérieure ou inférieure la plus proche.

Les intervalles d'accord de I'accord direct sont:

FM: intervalle de 50 kHz

AM: intervalle de 10kHz (pour passer à l'intervalle de 9kHz , voir page 13)

Recherche de station par balayage (accord automatique)

Si vous ne connaissiez pas la fréquence de la station que vous pouze écouter, l'ampli-tuner peut balayer toutes les stations recevables pour la retrouver.

1 Appuyez sur TUNER.
La derniere station recue est accordee.
2 Appuycz sur FM/AM pour selectionner FM ou AM.
3 Appuyez sur TUNING + ou -

Appuyez sur la touche + pour aller vers les fréquences supérieures et sur la touche - pour aller vers les fréquences inférieures. Quand une extrémité de la gamme est atteinte, le balayage se poursuit automatiquement à partir de l'autre extrémité.

Chaque fois que l'ampli-tuner trouve une station, le balayage s'arrête. Pour poursuivre le balayage, appuyez de nouveau sur la touche.

Si I'indicateur STEREO reste eteint

Appuyez sur FM MODE même pendant la réception d'une émission FM stéreo.

Préroglage des stations de radio

Vous pouvez préregler les stations que vous écoutez le plus souvent sur l'ampli-tuner afin de ne pas avoir à les accorder chaque fois. Vous pouvez memoriser jusqu'à 30 stations FM ou AM sur l'ampli-tuner. Vous pouvez memoriser les stations sur des numérodes de prépréglage composés d'une lecture (A, B ou C) et d'un chiffre (0 à 9), comme par exemple A1, B6 ou C9.

1 Appuyez sur TUNER.

La derniere station reque est accordée.

2 Accordez la station souhaitee.

Pour plus de détails sur la façon d'accorder une station, reportez-vous à "Réception radio" à la page précédente.

3 Appuyez sur MEMORY.

"MEMORY" apparait pendant quelques secondes. Effectuez les etapes 4 et 5 avant que "MEMORY" ne disparaisse.

4 Appuyez sur SHIFT pour selectionner une dette (A, B ou C). Chaque fois que vous appuyez sur touche SHIFT, la dette "A", "B" ou "C" apparait sur l'affichage.

Si "MEMORY" disparait, recommencez à partir de l' étape 3.

5 Pendant que MEMORY est affché, appuyez sur une touche de prééglage (0 à 9).

6 Repetez les étapes 2 à 5 pour préregler d'autres stations.

Pour remplacer une station preréglee

Préreglez une nouvelle station sur le même numéro de préreglage.

Remarque

Si le cordon d'alimentation secteur reste débranché pendant une semaine environ les stations sont effacées de la mémoire et vous devez les prérogler à nouveau.

Accord des stations préréglées (accord préréglé)

Vou puevez écouter immédiatement une station en entrant son numéro de prépréglage. Si vous ne savez plus surquel numéro de prépréglage se trouve la station, vous pouvez balayer les stations prépréglées.

1 Appuyez sur TUNER.

La derniere station reçue est accordée.

2 Appuyez sur SHIFT pour selectionner une dette (A, B ou C), puis appuyez sur une touche numérique.

Par exemple, selectionnez A et appuyez sur la touche 7 pour accorder la station memorisée sur le numero de prééglage A7.

Vous pouvez balayer les stations preréglées

Appuyez d'abord sur TUNER, puis sur PRESET TUNING + ou - pour selectionner la station souhaitee.

Chaque fois que vous appuyez sur ces touches, les numeros de prépréglage changent dans l'ordre suivant:

Enregistrement

Vou puevez réaliser facilement des enregistrentes entre les différents composants raccordes à l'ampliTuner. Il n'est pas nécessaire de raccarder directement les composants de lecture et d'enregistrement car une fois que vous avez selectionné la source de programme sur l'ampli-tuner, vous pouvez proceder à l'enregistrement ou au montage comme si vous utilisiez les commandes de chaque composant. Avant de commencer, vérifie que vous avez raccardé correctement tous les composants.

Touches de fonction

c: Sens du signal audio

Enregistrement sur une cassette audio, un minidisque ou une cassette video

Vou puez enregister sur une cassette audio, un minidisque ou une cassette video avec l'ampli-tuner. Consultez le mode d'emploi du lecteur de cassette, de la platine MD ou du magnétoscope, si nécessaire.

1 Appuyez sur une des touches de fonction pour selectionner la source de programme.
2 Reglez le composant pour la lecture. Par exemple, inserez un CD dans le cas d'un lecteur CD.
3 Insérez une cassette vierge ou un disque dans l'appareil d'enregistrement et réglez le niveau d'enregistrement si nécessaire.
4 Demarrez l'enregistrement sur la platine, puis la lecture sur le composant.

Guide de dépannage

Si vous rencontres des difficultés lors de l'utilisation de l'ampli-tuner, consultez ce guide de dépannage pour essayer de résoudre le problème. Toutefois, si le problème persiste, consultez un revendeur Sony.

Pas de son ou son extrémement faible.

/Verifiez si les enceintes et les composants sont correctement raccordés.
/Verifiez si vous avez selectionné le bon composant sur l'ampli-tuner.
/ Verifiez si les touches SPEAKERS sont correctement reglées.
/ Appuyez sur la touche MUTING de la télécommande si l'indicateur MUTING est allumé.
/ Le dispositif de protection de l'ampli-tuner s'est déclenché à cause d'un court-circuit. ("PROTECT" clignote.) Mettez l'ampli-tuner hors tension, eliminez la cause du court-circuit, puis remettez l'ampli-tuner sous tension.

Lessonsdes canaux gauche et droit sont déséquilibrés ou inversés.

/Verifiez si les enceintes et les composants sont correctement raccordés.
/ Reglez la commande BALANCE.

Bourdonnement ou parasites importants.

/Verifiez si les enceintes et les composants sont correctement raccordés.
Assurez-vous que les cordons de raccordement ne sont pas a proximite d'un transformateur ou moteur et qu'ils se trouvent a au moins 3 metres d'un téléviseur ou d'une lampe fluorescente.
/Eloigne z le taveliseur des composants audio.
/ Verifiez que vous avez raccordé un fil de terre à la borne de terre de l'antenne.
/ Les fiches et les prises sont sales. Essuyez-les avec un chiffon légarement impregné d'alcool.

Impossible d'accorder des stations de radio.

/ Verifiez que les antennes sont correctement raccordées. Reglez les antennes et raccordez une antenne extérieure si nécessaire.
/ Le signal des stations est trop faible (lors de l'accord automatique). Utilisez l'accord direct.
/Verifiez si I'intervalle d'accord est correctement regle (lors de I'accord de stations AM avec I'accord automatique) (voir pages 9 et 13).
/ Vous n'avez pas préregle de stations ou elles ont ete effacees (lors de l'accord de stations preregles). Prereglez des stations (voir page 10).

Pas d'image ou image de mauvaise qualite sur I'ecran du téléviseur.

/Eloignez te telleviseur des composants audio.

Impossible d'enregistrer.

/Verifiez si les composants sont correctement raccordes.

La télécommande ne fonctionne pas.

/Dirigez la telecommande vers le détector infrarouge g sur l'ampli-tuner.
/Enlevez tout obstacle eventuel entre la telecommande et 1'ampli-tuner.
/Si les piles de la telecommande sont faibles, remplacez-les par des neuves.
/Verifiez que vous avez selectionné la fonction appropriée sur la télécommande.

Specifications

Section amplificateur

Puisance de sortie	Mode stéreo (8 ohms à 20 Hz - 20 kHz distortion harmonique inférieure à 0,1%)
	100 W + 100 W

Puissance de	8 ohms: 140 W + 140 W
sortie dynamique	4 ohms: 180 W + 180 W

Réponse en fréquence

PHONO: RIAA courbe d'égalisation ±0,5 dB CD, TAPE/MD, VIDEO: 10 Hz - 50 kHz ±1 dB

Entrées

	Sensibilité	Impédance	S/B (réseau pondéré, niveau d'entrée)
PHONO (MM)	2,5 mV	50 kilohms	74 dB 72 dB* (A, 2,5 mV)

CD	200 mV
TAPE/MD, TV,VIDEO	150 mV	50kilohms	82 dB*82 dB*(A, 150 mV)

	* '78 IHF
Sorties	TAPE/MD REC OUT:
	Tension 150 mV,
	Impédance 10 kilohms
	VIDEO AUDIO OUT:
	Tension 150 mV,
	Impédance 10 kilohms
	PHONES: Accepte
	des casques de haute et
	basse impédance

Sourdine

Coupure complète du son

BASS BOOST

+10 dB à 70 Hz

TONE	±8 dB à 100 Hz et 10 kHz

SectiontunerFMGénéralités

Plage d'accord	87,5 - 108,0 MHz	Système	Section tuner: synthétiseur numérique PLL verrouillé au quartz Section préamplificateur:
Bones d'antenne	75 ohms, asymétrique300 ohms, asymétrique
Sensibilité	Mono: 18,3 dBf, 4,5 μVStéroye: 38,3 dBf, 45 μV		Egalisé type NF à faible bruitSection amplificateur de puissance: Purement complémentaire SEPP
Sensibilité utilisable	11,2 dBf, 2 μV (IHF)
S/B	Mono: 76 dBStéroye: 70 dB	Alimentation	CA 120 V, 60 Hz
Distorsion harmonique à 1 kHz	Mono: 0,3%Stéroye: 0,5%	Consummation électrique	270 VA
		Prise secteur	1 commutée, total 120 W/1A max
Déparation	45 dB à 1 kHz
Réponse en fréquence	30 Hz - 15 kHz +0.5 dB	Dimensions	430 x 145 x 295 mm(17 x 5/4 x 11/8pouccs)
Sélectivité	60 dB à 400 kHz	Poids (approx.)	7,0 kg (15 li. 6 on.)

SectiontunerAM

Plage d'accord	Avec l'intervalle de 10 kHz**: 530 - 1710 kHz
	Avec l'intervalle de 9 kHz: 531 - 1710 kHz

Antenne

Antenne cadre AM

Sensibilité	50 dB/m (à 1,000 kHz ou
utilisable	999 kHz)

S/B	54 dB (a 50 mV/m)

Distorsion harmonique

0,5% (50 mV/m, 400 Hz)

Sélectivité	A 9 kHz: 35 dB
	A 10 kHz: 40 dB

**Vous pouvez regler l'intervalle d'accord AM sur 9kHz . Accordez une station AM, puis mettez l'ampli-tuner hors tension. Tenez la touche TUNING + enfoncée et appuyez sur la touche POWER. Toutes les stations préregliées sont effacées quand vous changez l'intervalle d'accord. Pour réinitialiser l'intervalle à 10kHz , repêtez la procédure.

Accessoires	Antenne fil FM (1)
fournis	Antenne cadre AM (1)
	Télécommande (1)
	Piles de format AA (R6)
	(2)

La conception et les specifications sont modifiables sans préavis.

Index

A,B

Accord automatique 9

Accord direct 9

Accord prerégèle 12

Accord Voir réception radio

Balayage

des stations de radio 9 des stations prereglées 10

C,D

Connexions Voir

Raccordements

Copie Voir enregistrement

Deballage 4

G,H,I,J,K,L

Guide de dépannage 12

Guide de reférence rapide Couverture dos

M, N, O

Mémorisation des stations Voir prééglage

Montage Voir Enregistrement.

P, Q

Panneau arrriere 5,6,7,14

Préroglage des stations de radio 10

S

Selection d'une source de programme 8

T, U, V, W, X, Y, Z

Touches de la
telecommande 8,15

E,F

Enceintes

impédance 13

positionnemment 6

raccordement 6,7

slection du système

d'enceinte 7

Enregistrement

sur une cassette 11

sur une cassette, un

minidisque, une cassette

video 11

R

Raccordement d'appareils

audio/video 5,6

Raccordement d'antennes 5

Raccordements

antennes 5

apercu 4

cordon d'alimentation

secteur 7

enceintes 6,7

appareils audio/video 5,6

Réception

directe 9

des stations prerégles 10

Réglage

des timbres 8

du volume 8

Nomenclature du panneau arrête

1 ANTENNA (AM/FM)

2 y Borne de terre

3 PHONO

4 CD

5 TAPE/MD

6TV

7VIDEO

8 Cordon d'alimentation secteur

9 SWITCHED AC OUTLET

! SPEAKERS (A/B)

Commandes qui ne sont pas expliquéesAAParavant et dont les noms ne correspondent pas a ceux des commandes de l'ampli-tuner.

Commande	Contrôle	Fonction
PRESET +/-	L'ampli-tuner	Balayage et scélection des stations pré régliées.
D. SKIP	Le lecteur CD	Saut de disques (lecteur CD avec changeur multi-disques uniquement).
0 / )	Le lecteur de cassette	Avance rapide ou rcbobinage.
= / +	Le lecteur CD/ platine MD	Saut de plages.
P	Le lecteur CD/ platine MD	Pause de lecture ou d'enregistrement. (Egalement pour démarrer l'enregistrement sur les composants en attente d'enregistrement.)
(	Le lecteur CD/ lecteur de cassette/ platine MD	Commencement de la lecture.
p	Le lecteur CD/ lecteur de cassette/ platine MD	Arrêt de la lecture.
9	Le lecteur de cassette	Commencement de la lecture sur la face arrrière.

Réception radio (accord direct)

Exemple: Réception de la fréquence FM 102,50 MHz

FM/AM Sélectionnez FM.

DIRECT

V

Affichage

PréRéglage des stations de radio

Exemple: Préréglage d'une station sur le numéro A7

V Accordez la station souhaitee.

MEMORY

Selectionnez

A.

Selection d'un composant

Example 1: Lecture d'un CD

Mettez sous tension le lecteur CD.

Balayage des stations de radio (accord automatique)

Example: Balayage des stations FM

Sélectionnez

FM.

Pour continuer le balayage.

Réception des stations préregliées

Exemple: Réception de la station A7

Sélectionnez

A.

Balayage des stations preréglées

• PRESET TUNING+
