MODE D'EMPLOI FI2212NDV ELECTROLUX

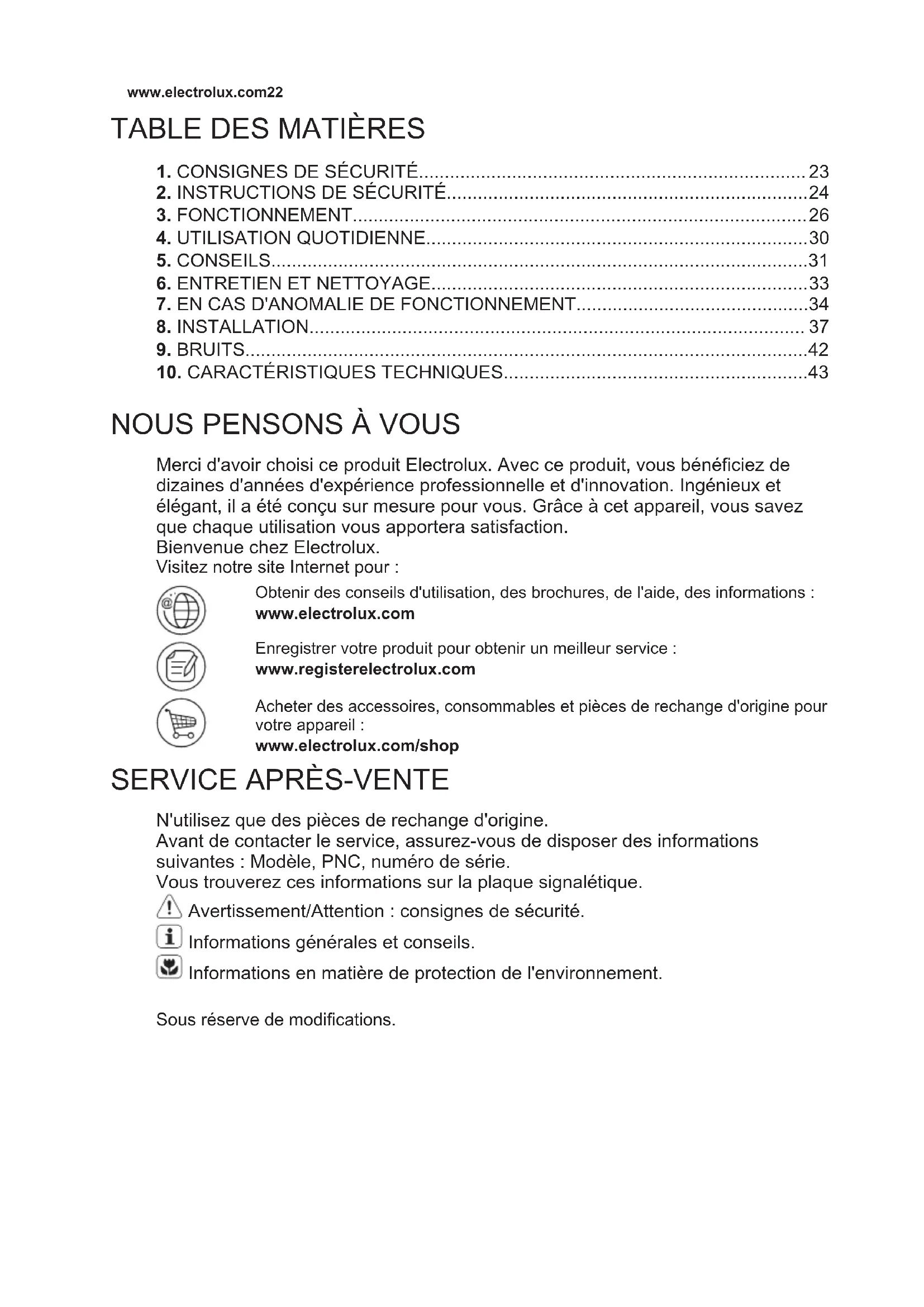

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction. Bienvenue chez Electrolux. Visitez notre site Internet pour : Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com Enregistrer votre produit pour obtenir un meilleur service : www.registerelectrolux.com Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

N'utilisez que des pièces de rechange d'origine. Avant de contacter le service, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Vous trouverez ces informations sur la plaque signalétique. Avertissement/Attention : consignes de sécurité. Informations générales et conseils. Informations en matière de protection de l'environnement. Sous réserve de modifications. www.electrolux.com221. CONSIGNES DE SÉCURITÉ Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées.

• Les enfants ne doivent pas jouer avec l’appareil.

• Le nettoyage et l’entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Ne laissez pas les emballages à la portée des enfants.

1.2 Consignes générales de sécurité

• Cet appareil est conçu uniquement pour un usage domestique et des utilisations telles que : – dans les bâtiments de ferme, dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail ; – pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.

• Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée, ne soient pas obstrués. FRANÇAIS 23• N'utilisez aucun dispositif mécanique ou autre appareil pour accélérer le processus de dégivrage que ceux recommandés par le fabricant.

• N'endommagez pas le circuit frigorifique.

• N'utilisez pas d'appareils électriques à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.

• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de nettoyage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

• Ne conservez aucune substance explosive dans cet appareil, comme des aérosols contenant un produit inflammable.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Assurez-vous que l'air circule autour de l'appareil.

• Attendez au moins 4 heures avant de brancher l'appareil sur le secteur. Cela permet à l'huile de refouler dans le compresseur.

• N'installez pas l'appareil à proximité d'un radiateur, d'une cuisinière, d'un four ou d'une table de cuisson.

• La surface arrière de l'appareil doit être positionnée contre un mur.

• N'installez pas l'appareil dans un endroit exposé à la lumière directe du soleil.

• N'installez pas l'appareil dans un endroit trop humide ou trop froid, comme une dépendance extérieure, un garage ou une cave.

• Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol. www.electrolux.com242.2 Connexion électrique AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.

• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.

• Utilisez toujours une prise de courant de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprises ni de rallonges.

• Veillez à ne pas endommager les composants électriques tels que la fiche secteur, le câble d'alimentation ou le compresseur. Contactez le service après-vente agréé ou un électricien pour changer les composants électriques.

• Le câble d'alimentation doit rester en dessous du niveau de la fiche secteur.

• Ne connectez la fiche d'alimentation secteur à la prise de courant secteur qu'à la fin de l'installation. Assurez- vous que la fiche d'alimentation est accessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche.

AVERTISSEMENT! Risque de blessures, de brûlures, d'électrocution ou d'incendie.

• Ne modifiez pas les caractéristiques de cet appareil.

• Ne placez aucun appareil électrique (sorbetière, etc.) dans l'appareil, en l'absence d'indications du fabricant.

• Veillez à ne pas endommager le circuit frigorifique. Il contient de l'isobutane (R600a), un gaz naturel ayant un niveau élevé de compatibilité environnementale. Ce gaz est inflammable.

• Si le circuit frigorifique est endommagé, assurez-vous de l'absence de flammes et de sources d'ignition dans la pièce. Aérez la pièce.

• Évitez tout contact d'éléments chauds avec les parties en plastique de l'appareil.

• Ne placez jamais de boissons gazeuses dans le congélateur. Cela engendrerait une pression sur le récipient de la boisson.

• Ne stockez jamais de gaz ou de liquide inflammable dans l'appareil.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

• Ne touchez pas le compresseur ni le condenseur. Ils sont chauds.

• Ne retirez pas et ne touchez pas les éléments du compartiment congélateur avec les mains mouillées ou humides.

• Ne recongelez jamais un aliment qui a été décongelé.

• Respectez les instructions de stockage figurant sur l'emballage des aliments surgelés.

2.4 Entretien et nettoyage

AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

• Cet appareil contient des hydrocarbures dans son circuit de réfrigération. L'entretien et la recharge du circuit de réfrigération doivent être effectués par un professionnel qualifié.

• Examinez régulièrement l'écoulement de l'appareil et si nécessaire, nettoyez-le. Si l'orifice est bouché, l'eau provenant du dégivrage s'écoulera en bas de l'appareil. FRANÇAIS 252.5 Mise au rebut AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation et mettez-le au rebut.

• Retirez la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

• Le circuit frigorifique et les matériaux d'isolation de cet appareil préservent la couche d'ozone.

• La mousse isolante contient un gaz inflammable. Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.

• N'endommagez pas la partie du circuit de réfrigération située à proximité du condenseur thermique.

3.1 Panneau de commande

Touche de diminution de la température

Touche d'augmentation de la température

Touche du compartiment réfrigérateur

Touche du compartiment congélateur

Touche Mode Affichage A DCB E F G H I K J A) Indicateur de température du réfrigérateur B) Voyant « Arrêt » du réfrigérateur C) Mode Holiday D) Mode EcoMode du réfrigérateur E) ShoppingMode F) Voyant d'alarme G) Mode EcoMode du congélateur H) Fonction FreeStore

I) Indicateur de température du

congélateur J) Mode DrinksChill K) Fonction FreeStore www.electrolux.com26Après avoir sélectionné le compartiment réfrigérateur ou congélateur, l'animation démarre . Après avoir sélectionné la température, l'animation clignote pendant quelques minutes.

Branchez la fiche électrique de l'appareil sur une prise électrique.

1. Appuyez sur ON/OFF si l'affichage

est éteint. Les indicateurs de température indiquent la température programmée par défaut.

2. L'alarme sonore peut se déclencher

au bout de quelques secondes. Pour réinitialiser l'alarme, reportez- vous au paragraphe « Alarme haute température ». Si "DEMO" s'affiche sur l'écran, l'appareil est en mode démonstration. Reportez-vous au chapitre « En cas d'anomalie de fonctionnement ». Pour sélectionner une température différente, reportez-vous au paragraphe « Réglage de la température ».

Appuyez sur ON/OFF pendant 3 secondes. L'affichage s'éteint. Pour mettre l'appareil hors tension, débranchez la fiche d'alimentation de la prise électrique.

3.4 Mise à l'arrêt du

réfrigérateur Pour éteindre le réfrigérateur, appuyez sur la touche du compartiment réfrigérateur pendant quelques secondes. L'indicateur OFF du réfrigérateur s'allume.

3.5 Mise en fonctionnement du

réfrigérateur Pour allumer le réfrigérateur, appuyez sur la touche du compartiment réfrigérateur. Le voyant OFF du réfrigérateur s'éteint. Pour sélectionner une température différente, reportez-vous au paragraphe « Réglage de la température ».

3.6 Réglage de la température

1. Sélectionnez le compartiment

réfrigérateur ou congélateur.

2. Pour régler la température, appuyez

sur la touche de température.

3. Température par défaut : +4 °C pour

le réfrigérateur et -18 °C pour le congélateur. La température programmée sera atteinte sous 24 heures. Les indicateurs de température affichent la température programmée. Après une coupure de courant, la température programmée reste enregistrée.

3.7 Fonction FreeStore

L'activation de la fonction FreeStore augmente la consommation d'électricité. Si la fonction est activée automatiquement, le voyant FreeStore reste éteint (reportez-vous à la section « Utilisation quotidienne »).

1. Pour activer la fonction, appuyez sur

la touche Mode jusqu'à ce que le symbole correspondant s'affiche.

2. Pour désactiver la fonction, appuyez

sur la touche Mode pour sélectionner une autre fonction, ou appuyez sur la touche Mode jusqu'à ce que tous les symboles spéciaux disparaissent. FRANÇAIS 273.8 ShoppingMode Si vous avez besoin de ranger une grande quantité d'aliments dans votre réfrigérateur, par exemple après avoir fait vos courses, nous vous suggérons d'activer la fonction ShoppingMode : elle permet de refroidir rapidement les aliments tout en évitant le réchauffement des denrées déjà stockées dans le compartiment. La fonction ShoppingMode se désactive automatiquement au bout d'environ 6 heures.

1. Pour activer la fonction, appuyez sur

la touche Mode jusqu'à ce que le symbole correspondant s'affiche. L'indicateur ShoppingMode s'allume.

2. Pour désactiver la fonction, appuyez

sur la touche Mode pour sélectionner une autre fonction, ou appuyez sur la touche Mode jusqu'à ce que tous les symboles spéciaux disparaissent. Le voyant ShoppingMode s'éteint. La fonction se désactive lorsque vous sélectionnez une température différente pour le réfrigérateur.

Cette fonction vous permet de laisser le compartiment réfrigérateur vide et fermé pendant une longue période sans formation de mauvaises odeurs. Avant d'activer la fonction Holiday, le compartiment réfrigérateur doit être vide.

1. Pour activer la fonction, appuyez sur

la touche Mode jusqu'à ce que le symbole correspondant s'affiche. L'indicateur Holiday s'allume. L'indicateur de température du réfrigérateur indique la température programmée.

2. Pour désactiver la fonction, appuyez

sur la touche Mode pour sélectionner une autre fonction, ou appuyez sur la touche Mode jusqu'à ce que tous les symboles spéciaux disparaissent. Le voyant Holiday s'éteint. La fonction se désactive lorsque vous sélectionnez une température différente pour le réfrigérateur.

3.10 Mode DrinksChill

Le mode DrinksChill doit être utilisé pour le réglage d'une alarme sonore à une heure souhaitée, ce qui est utile, par exemple, pour refroidir une préparation pendant un certain temps dans le cadre d'une recette de cuisine ou pour refroidir des bouteilles rapidement dans le congélateur.

1. Pour activer la fonction, appuyez sur

la touche DrinksChill . Le voyant DrinksChill s'affiche. Le minuteur affiche la valeur définie (30 minutes).

2. Appuyez sur la touche de diminution

de la température et sur la touche d'augmentation de la température pour faire varier la valeur programmée du minuteur de 1 à 90 minutes. L'indicateur du minuteur s'affiche (min). Une fois la durée programmée écoulée, le voyant DrinksChill clignote et le signal sonore retentit

3. Retirez les boissons placées dans le

compartiment congélateur.

4. Appuyez sur la touche DrinksChill

pour arrêter le signal sonore et désactiver la fonction. Il est possible de désactiver cette fonction à tout moment pendant le décompte en appuyant sur la touche DrinksChill. Le voyant DrinksChill s'éteint Il est possible de modifier la durée pendant et à la fin du décompte en appuyant sur les touches de diminution et d'augmentation de la température. www.electrolux.com283.11 Mode FastFreeze Cette fonction s'arrête automatiquement au bout de 52 heures.

1. Pour activer cette fonction :

a. Sélectionnez le compartiment congélateur. b. Appuyez sur la touche Mode jusqu'à ce que le symbole correspondant s'affiche. L'indicateur FastFreeze s'affiche.

2. Pour désactiver la fonction avant sa

désactivation automatique : a. Sélectionnez le compartiment congélateur. b. Pour désactiver la fonction, appuyez sur la touche Mode pour sélectionner une autre fonction, ou appuyez sur la touche Mode jusqu'à ce que tous les symboles spéciaux disparaissent. Le voyant FastFreeze s'éteint. La fonction se désactive lorsque vous sélectionnez une température différente pour le congélateur.

Pour une conservation optimale des aliments, sélectionnez la fonction EcoMode.

1. Pour activer cette fonction :

a. Sélectionnez le compartiment réfrigérateur/congélateur. b. Appuyez sur la touche Mode jusqu'à ce que le symbole correspondant s'affiche. L'indicateur de température indique la température programmée pour le réfrigérateur : +4 °C et pour le congélateur : -18 °C. L'indicateur EcoMode s'affiche.

2. Pour désactiver cette fonction :

a. Sélectionnez le compartiment réfrigérateur/congélateur. b. Pour désactiver la fonction, appuyez sur la touche Mode pour sélectionner une autre fonction, ou appuyez sur la touche Mode jusqu'à ce que tous les symboles spéciaux disparaissent. Le voyant EcoMode s'éteint. La fonction se désactive lorsque vous sélectionnez une température différente.

3.13 Alarme haute température

Une augmentation de la température dans le compartiment congélateur (par exemple à cause d'une coupure de courant ou si la porte est ouverte trop longtemps) est indiquée par :

• le clignotement des voyants d'alarme et de température du congélateur ;

• Le déclenchement d'une alarme sonore. Pour réinitialiser l'alarme, appuyez sur n'importe quelle touche. L'alarme s'éteint. L'indicateur de température du congélateur affiche pendant quelques secondes la température la plus élevée atteinte. La température programmée s'affiche ensuite de nouveau. Le voyant d'alarme continue de clignoter jusqu'à ce que les conditions normales soient restaurées. Lorsque l'alarme est terminée, l'indicateur s'éteint.

3.14 Alarme de porte ouverte

Une alarme sonore se déclenche si la porte reste ouverte pendant quelques minutes. Les conditions d'alarme de porte ouverte sont indiquées par :

• le clignotement d'un voyant d'alarme.

• une alarme sonore. Au rétablissement des conditions normales (porte fermée), l'alarme s'arrête. Pendant la phase d'alarme, l'alarme sonore peut être désactivée en appuyant sur une touche quelconque.

FRANÇAIS 294. UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

4.1 Congélation d'aliments frais

Le compartiment congélateur est idéal pour congeler des aliments frais et conserver longtemps des aliments congelés ou surgelés. Pour congeler de petites quantités d'aliments frais, il n'est pas nécessaire de modifier le réglage actuel. Activez la fonction FastFreeze au moins 24 heures avant d'introduire des aliments frais à congeler dans le compartiment congélateur. Placez les denrées à congeler dans le compartiment du haut. La quantité maximale de denrées que vous pouvez congeler par tranche de 24 heures figure sur la plaque signalétique, située à l'intérieur de l'appareil. Le processus de congélation dure 24 heures : vous ne devez ajouter aucun autre aliment à congeler pendant cette période. Une fois le processus de congélation terminé, revenez à la température souhaitée (voir « Fonction FastFreeze »). Dans ce cas, la température du compartiment réfrigérateur est susceptible de descendre en dessous de 0 °C. Si cela se produit, repositionnez le thermostat sur une position inférieure pour obtenir moins de froid.

4.2 Conservation d'aliments

congelés et surgelés À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position maximale pendant 2 heures environ avant d'introduire les produits dans le compartiment. En cas de décongélation accidentelle, due par exemple à une coupure de courant, si la coupure a duré plus de temps qu'indiqué au paragraphe « Autonomie de fonctionnement » du chapitre Caractéristiques techniques, consommez rapidement les aliments décongelés ou cuisez-les immédiatement avant de les recongeler (une fois refroidis).

Avant utilisation, les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante en fonction du temps disponible pour cette opération. Les petites portions peuvent même être cuites sans décongélation préalable : la cuisson sera cependant un peu plus longue.

4.4 Accumulateurs de froid

Le congélateur est équipé d'au moins un accumulateur de froid qui permet d'augmenter l'autonomie de conservation de votre appareil en cas de coupure de courant ou de panne.

4.5 Glissières amovibles

Les parois du réfrigérateur sont équipées d'une série de supports afin que les clayettes puissent être positionnées comme vous le souhaitez. www.electrolux.com304.6 Mise en place des balconnets de la porte En fonction de la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

1. Faites glisser le balconnet dans le

sens des flèches jusqu'à ce qu'il se libère.

2. Repositionnez-le selon les besoins.

Ne déplacez pas le balconnet inférieur pour garantir une circulation d'air optimale.

Le compartiment réfrigérateur est équipé d'un dispositif qui permet le refroidissement rapide des aliments et qui maintient une température plus homogène dans le compartiment. Ce dispositif s'active automatiquement en cas de besoin, par exemple pour rafraîchir rapidement le réfrigérateur lorsque la porte est laissée ouverte ou si la température ambiante est élevée. Il est possible de mettre manuellement le dispositif en fonctionnement si nécessaire (reportez-vous au chapitre « Fonction FreeStore »). FreeStore se met à l'arrêt si la porte est ouverte et redémarre sitôt la porte refermée.

5.1 Bruits normaux de

fonctionnement Les bruits suivants sont normaux lorsque l'appareil est en cours de fonctionnement :

• Un léger gargouillis lorsque le liquide réfrigérant est pompé.

• Un ronronnement et un bruit de pulsation provenant du compresseur lorsque le liquide réfrigérant est pompé.

• Un bruit de craquement soudain provenant de l'intérieur de l'appareil provoqué par une dilatation thermique (un phénomène naturel et inoffensif).

• Un léger cliquetis du thermostat lorsque le compresseur s'active ou se désactive.

5.2 Conseils d'économie

• Évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire.

• S'ils sont inclus, n'enlevez pas les accumulateurs de froid du panier de congélation. FRANÇAIS 315.3 Conseils pour la réfrigération des aliments frais Pour obtenir les meilleurs résultats :

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur

• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques

• placez correctement les aliments pour que l'air puisse circuler librement autour

5.4 Conseils pour la

réfrigération Conseil utiles :

• Viande (tous types de viande) : enveloppez-la dans des sachets en plastique et placez-la sur la clayette en verre au-dessus du bac à légumes.

• Pour des raisons de sécurité, ne la conservez de cette manière que pendant un ou deux jours maximum.

• Aliments cuits, plats froids, etc. : ils doivent être couverts et peuvent être placés sur n'importe quelle clayette.

• Fruits et légumes : placez-les une fois nettoyés dans le bac à légumes.

• Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou des sachets en plastique, afin que le volume d'air avec lesquels ils sont en contact soit réduit autant que possible.

• Bouteilles : elles nécessitent un bouchon et doivent être stockées sur l'étagère à bouteilles de la porte ou (si équipé) sur la grille à bouteilles.

• Bananes, pommes de terre, oignons et ail ne doivent pas être mis dans le réfrigérateur, s'ils ne sont pas emballés.

5.5 Conseils pour la

congélation Voici quelques conseils importants pour obtenir un processus de congélation optimal :

• Respectez la quantité maximale de denrées fraîches que vous pouvez congeler par 24 heures figurant sur la plaque signalétique ;

• Le processus de congélation dure 24 heures. N'ajoutez pas d'autres aliments à congeler pendant cette période ;

• Congelez uniquement des aliments de bonne qualité, frais et nettoyés ;

• Préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation ;

• Enveloppez les aliments dans des feuilles d'aluminium ou des sachets en plastique et assurez-vous que les emballages sont étanches ;

• Ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers ;

• Les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments ;

• La température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du compartiment congélateur, peut provoquer des brûlures ;

• L'identification des emballages est importante : indiquez la date de congélation du produit et respectez la durée de conservation indiquée par le fabricant.

5.6 Conseils pour le stockage

des aliments surgelés Pour obtenir les meilleures performances possibles :

• assurez-vous que les denrées surgelées achetées dans le commerce ont été correctement entreposées par le revendeur ;

• prévoyez un temps réduit au minimum pour le transport des denrées du magasin d'alimentation à votre domicile ;

• évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire ; www.electrolux.com32• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés ;

• ne dépassez pas la durée de conservation indiquée par le fabricant.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

6.1 Avertissements généraux

ATTENTION! Débranchez l'appareil avant toute opération d'entretien et de nettoyage. Cet appareil contient des hydrocarbures dans son circuit de réfrigération ; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié. Les pièces et accessoires de l'appareil ne doivent pas être lavés au lave-vaisselle.

6.2 Nettoyage périodique

ATTENTION! Ne tirez pas, ne déplacez pas, n'endommagez pas les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil. ATTENTION! Attention à ne pas endommager le système de réfrigération. ATTENTION! Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol. L'appareil doit être nettoyé régulièrement :

1. Nettoyez l'intérieur et les accessoires

avec de l'eau tiède et un détergent doux.

2. Vérifiez régulièrement les joints de

porte et essuyez-les pour vous assurer qu'ils sont propres et ne contiennent pas de résidus.

3. Rincez et séchez soigneusement.

4. S'ils sont accessibles, nettoyez le

condenseur et le compresseur situés à l'arrière de l'appareil avec une brosse. Cette opération améliore les performances de l'appareil et permet des économies d'électricité.

6.3 Dégivrage du réfrigérateur

En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque fois que le compresseur s'arrête. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au- dessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil.

6.4 Dégivrage du congélateur

Le compartiment congélateur est sans givre. Cela signifie que le givre ne se forme pas pendant que l’appareil est en fonctionnement, que ce soit sur les parois internes ou sur les aliments. FRANÇAIS 33L'absence de givre est due à la circulation d'air froid en continu à l'intérieur du compartiment, grâce à un ventilateur automatique.

6.5 En cas de non-utilisation

prolongée Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes :

1. Débranchez l'appareil de

l'alimentation électrique.

2. Retirez tous les aliments.

3. Nettoyez l'appareil et tous les

4. Laissez la porte/les portes ouverte(s)

pour éviter la formation d'odeurs désagréables. AVERTISSEMENT! Si, toutefois, vous n'avez pas la possibilité de débrancher et de vider l'appareil, faites vérifier régulièrement le bon de fonctionnement de celui-ci et ceci en tenant compte de sa charge et de son autonomie de fonctionnement.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

7.1 En cas d'anomalie de fonctionnement

Anomalie Cause possible Solution L'appareil ne fonctionne pas du tout. L'appareil est éteint. Mettez l'appareil en fonc‐ tionnement. La fiche du câble d'ali‐ mentation n'est pas cor‐ rectement insérée dans la prise de courant. Branchez correctement la fi‐ che du câble d'alimentation dans la prise de courant. La prise de courant n'est pas alimentée. Branchez un autre appareil électrique à la prise de cou‐ rant. Contactez un électri‐ cien qualifié. L'appareil est bruyant. L'appareil n'est pas sta‐ ble. Assurez-vous de la stabilité de l'appareil. Les signaux sonores et vi‐ suels sont activés. L'appareil a récemment été mis en marche ou la température est toujours trop élevée. Consultez le paragraphe « Alarme porte ouverte » ou « Alarme haute tempéra‐ ture ». La température à l'intér‐ ieur de l'appareil est trop élevée. Consultez le paragraphe « Alarme porte ouverte » ou « Alarme haute tempéra‐ ture ». La porte est laissée ou‐ verte. Refermez la porte. www.electrolux.com34Anomalie Cause possible Solution La température à l'intér‐ ieur de l'appareil est trop élevée. Contactez un électricien qualifié ou le service après- vente agréé le plus proche. Un symbole carré apparaît à la place des chiffres sur l'écran de température. Problème de capteur de température. Contactez le service après- vente agréé le plus proche (le système de réfrigération continuera de maintenir les aliments au froid, mais le réglage de la température n'est pas possible). L'éclairage ne fonctionne pas. L'éclairage est en mode veille. Fermez puis ouvrez la porte. L'éclairage ne fonctionne pas. L'ampoule est défec‐ tueuse. Contactez le service après- vente agréé le plus proche. Le compresseur fonctionne en permanence. Il y a une erreur dans le réglage de la tempéra‐ ture. Reportez-vous au chapitre « Fonctionnement ». Trop de produits ont été introduits simultanément. Attendez quelques heures et vérifiez de nouveau la tem‐ pérature. La température ambiante est trop élevée. Reportez-vous au tableau des classes climatiques de la plaque signalétique. Les aliments introduits dans l'appareil étaient trop chauds. Laissez refroidir les aliments à température ambiante avant de les mettre dans l'appareil. La porte du four n’est pas fermée. Reportez-vous au chapitre « Fermeture de la porte ». La fonction FastFreeze est activée. Consultez le paragraphe « Fonction FastFreeze ». La fonction Shopping‐ Mode est activée. Consultez le paragraphe « Fonction ShoppingMode ». Le compresseur ne dé‐ marre pas immédiatement après avoir appuyé sur la touche FastFreeze, ou après avoir changé la tem‐ pérature. Ce phénomène est nor‐ mal, il ne s'agit pas d'une anomalie. Le compresseur démarre au bout d'un certain temps. FRANÇAIS 35Anomalie Cause possible Solution Le compresseur ne dé‐ marre pas immédiatement après avoir appuyé sur la touche ShoppingMode, ou après avoir changé la tem‐ pérature. Ce phénomène est nor‐ mal, il ne s'agit pas d'une anomalie. Le compresseur démarre au bout d'un certain temps. De l'eau s'écoule à l'intér‐ ieur du réfrigérateur. L'orifice d'écoulement de l'eau de dégivrage est obstrué. Nettoyez l'orifice d'écoule‐ ment de l'eau de dégivrage. Des aliments empêchent l'eau de s'écouler dans le réservoir d'eau. Assurez-vous que les pro‐ duits ne touchent pas la pla‐ que arrière. De l'eau coule sur le sol. Le tuyau d'évacuation de l'eau de dégivrage n'est pas raccordé au bac d'évaporation situé au- dessus du compresseur. Fixez le tuyau d'évacuation de l'eau au bac d'évapora‐ tion de l'eau de dégivrage. Il est impossible de régler la température. La fonction FastFreeze ou ShoppingMode est activée. Désactivez manuellement la fonction FastFreeze ou ShoppingMode, ou attendez que la fonction se réinitialise automatiquement avant de régler la température. Repor‐ tez-vous au chapitre « Fonc‐ tionFastFreeze ou Shopping‐ Mode ». DEMO s'affiche sur le pan‐ neau. L'appareil est en mode démonstration. Maintenez la touche Mode enfoncée pendant environ 10 secondes, jusqu'à ce qu'un long signal sonore re‐ tentisse et que l'affichage s'éteigne pendant un court instant. La température à l'intérieur de l'appareil est trop basse/élevée. Le thermostat n'est pas réglé correctement. Augmentez/réduisez la tem‐ pérature. La porte du four n’est pas fermée. Reportez-vous au chapitre « Fermeture de la porte ». La température des pro‐ duits est trop élevée. Laissez les aliments refroidir à température ambiante avant de les placer dans l'appareil. Trop de produits ont été introduits simultanément. Introduisez moins de pro‐ duits en même temps. www.electrolux.com36Anomalie Cause possible Solution La porte a été ouverte trop souvent. N'ouvrez la porte qu'en cas de nécessité. La fonction FastFreeze est activée. Consultez le paragraphe « Fonction FastFreeze ». La fonction Shopping‐ Mode est activée. Consultez le paragraphe « Fonction ShoppingMode ». L'air froid ne circule pas dans l'appareil. Assurez-vous que de l'air froid circule dans l'appareil. Si ces conseils n'apportent pas le résultat souhaité, veuillez consulter le service après-vente agréé le plus proche.

l'éclairage L'appareil est équipé d'un éclairage à DEL longue durée. Le remplacement du dispositif d'éclairage doit uniquement être effectué par un technicien du service après-vente. Contactez votre service après-vente agréé.

7.3 Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte.

Reportez-vous au chapitre « Installation ».

3. Si nécessaire, remplacez les joints

de porte défectueux. Contactez le service après-vente agréé.

Cet appareil peut être installé dans une pièce intérieure sèche et bien ventilée où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil : Classe clima‐ tique Température ambiante SN +10°C à + 32°C N +16°C à + 32°C ST +16°C à + 38°C T +16°C à + 43°C Des problèmes fonctionnels peuvent se produire sur certains types de modèles fonctionnant hors de cette plage de températures. Seul le respect de la plage de températures spécifiée peut garantir un bon fonctionnement de l'appareil. En cas de doute concernant l'emplacement d'installation de l'appareil, veuillez contacter le vendeur, notre service après-vente agréé le plus proche.

8.2 Branchement électrique

• Avant de brancher l'appareil, assurez- vous que la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau électrique domestique. FRANÇAIS 37• L'appareil doit être relié à la terre. La fiche du cordon d'alimentation est fournie avec un contact à cette fin. Si la prise de courant n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conformément aux réglementations en vigueur, en consultant un électricien spécialisé.

• Le fabricant décline toute responsabilité en cas de non-respect de ces consignes de sécurité.

• Cet appareil est conforme aux directives CEE.

8.3 Exigences en matière de

ventilation Veillez à garantir une circulation d'air suffisante à l'arrière de l'appareil. 5 cm min. 200 cm

ATTENTION! Consultez la notice de montage lors de l'installation.

8.4 Réversibilité de la porte

1. Dévissez, puis retirez le pivot

2. Retirez la porte supérieure.

3. Retirez l'entretoise.

4. Desserrez la charnière intermédiaire.

5. Retirez la porte inférieure.

6. Dévissez, puis retirez le pivot

7. Serrez le pivot inférieur sur le côté

8. Mettez en place la porte inférieure.

9. Serrez la charnière intermédiaire.

10. Mettez en place l'entretoise.

11. Mettez en place la porte supérieure.

12. Serrez le pivot supérieur.

www.electrolux.com38Faites une dernière vérification pour vous assurer que :

• Toutes les vis sont bien serrées.

• Le joint magnétique adhère bien à l'appareil.

• La porte s'ouvre et se ferme correctement. Si la température ambiante est basse (par exemple, en hiver), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle. Si vous ne voulez pas effectuer personnellement les opérations décrites ci- dessus, contactez le service après-vente agréé le plus proche. Un technicien du service après-vente agréé procédera à la réversibilité de la porte à vos frais.

8.5 Installation de l'appareil

ATTENTION! Assurez-vous que le câble d'alimentation n'est pas coincé.

1. Si nécessaire, coupez la bande

d'étanchéité adhésive et appliquez-la sur l'appareil, comme indiqué sur la figure.

2. Installez l'appareil dans son

3. Poussez l'appareil dans la direction

indiquée par les flèches (1) jusqu'à ce que la partie couvrant l'interstice en haut de l'appareil butte contre le meuble de cuisine.

4. Poussez l'appareil dans la direction

indiquée par les flèches (2) contre le meuble, du côté opposé à la charnière.

5. Ajustez la position de l'appareil dans

le meuble d'encastrement. Assurez-vous que la distance entre l'appareil et le bord avant du meuble est de 44 mm. Le cache de la charnière inférieure (dans le sachet d'accessoires) vous permet de vérifier que la distance entre l'appareil et le meuble de cuisine est correcte. Assurez-vous que l'écart entre l'appareil et le meuble est de 4 mm.

6. Ouvrez le hublot. Mettez en place le

cache de la charnière inférieure. FRANÇAIS 394 mm 44 mm

7. Fixez l'appareil au meuble

d'encastrement à l'aide de 4 vis.

8. Retirez la pièce correcte du cache-

charnière (E). Assurez-vous que vous retirez bien la pièce DX s'il s'agit de la charnière droite, SX s'il s'agit de l'autre charnière.

9. Fixez les protections (C, D) sur les

ergots et dans les trous des charnières.

10. Mettez en place la grille

11. Fixez les cache-charnières (E) sur la

12. Placez l'appareil contre la paroi

latérale du meuble de cuisine.

13. Desserrez les vis de la pièce (G) et

déplacez la pièce (G) jusqu'à la paroi latérale du meuble.

14. Serrez de nouveau les vis de la

15. Fixez la pièce (H) à la pièce (G).

16. Détachez les pièces (Ha), (Hb), (Hc)

17. Installez la pièce (Ha) sur la face

intérieure du meuble de cuisine. ca. 50 mmca. 50 mm21 mm90° 90° 21 mm

18. Poussez la pièce (Hc) sur la

19. Ouvrez la porte de l'appareil et la

porte du meuble de cuisine à un angle de 90°.

20. Insérez le petit carré (Hb) dans le

21. Assemblez la porte de l'appareil et la

porte du meuble puis marquez les trous.

Retirez les supports et repérez une distance de 8 mm à partir de l'arête extérieure de la porte où le clou doit être posé (K).

23. Placez de nouveau le petit carré sur

le guide et attachez-le avec les vis prévues à cet effet.

24. Alignez la porte du meuble de cuisine

et celle de l'appareil en réglant la pièce (Hb).

25. Appuyez la pièce (Hd) sur la

pièce (Hb). FRANÇAIS 41Hb

Faites une dernière vérification pourvous assurer que :• Toutes les vis sont bien serrées.• Le joint d'étanchéité est solidementfixé au meuble.• La porte s'ouvre et se fermecorrectement.

L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuitfrigorifique). BRRR!HISSS! CLICK! BLUBB! CRACK! SSSRR

10.1 Caractéristiques techniques

Dimensions de la niche d'encastre‐ ment Hauteur mm 1780 Largeur mm 560 Profondeur mm 550 Autonomie de fonctionnement Heures 21 Tension Volts 230 - 240 Fréquence Hz 50 Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté intérieur ou extérieur de l'appareil et sur l'étiquette énergétique. FRANÇAIS 4311. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. www.electrolux.com44INHALTSVERZEICHNIS
