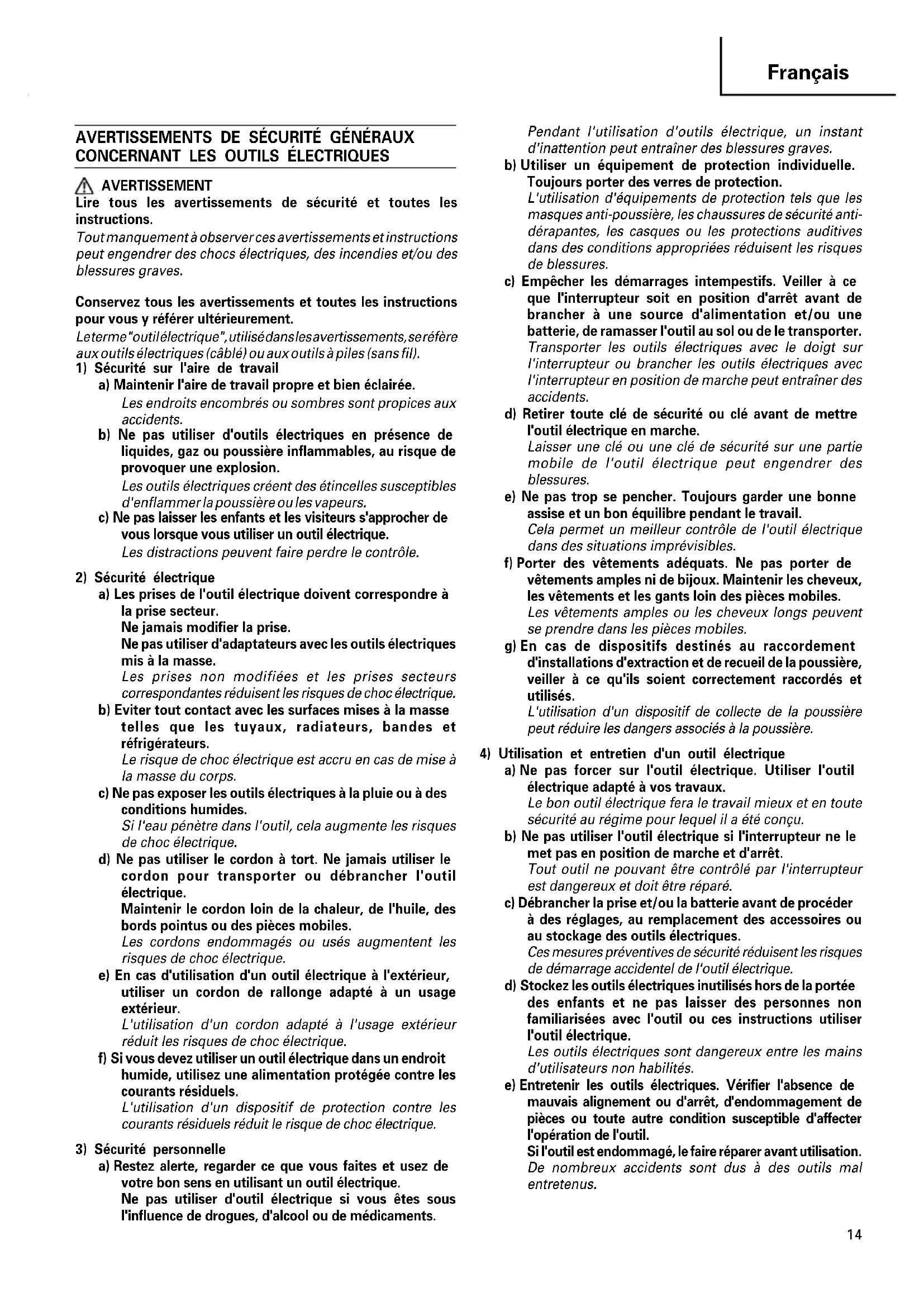

MODE D'EMPLOI G 10SG HITACHI
Lire soigneusement et bien assimiler ces instructions avant usage.
Lire tous les avertissements de sécurité et toutes les instructions.
Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves.
Conservez tous les avertissements et toutes les instructions pour vous y reférer ultérieurement.
Leterme "ouilélectrique",utilisédanslesavertissements,seréfere aux outils électriques (câble) ou aux outils à piles (sans fil).
1) Sécurité sur l'aire de travail
a) Maintenir l'aire de travail propre et bien éclairée.
Les endroits encombres ou sombres sont propices aux accidents.
b) Ne pas utiliser d'outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une Explosion.
Les outils électriques créé des étincelles susceptibles d'enflammer la poussière ou les vapeurs.
c) Ne pas laisser les enfants et les visiteurs s'approcher de vous lorsque vous utiliser un outil électrique.
Les distractions peuvent faire perdre le contrôle.
2) Sécurité électrique
a) Les prises de l'outil électrique doivent correspond à la prise secteur.
Ne jamais modifier la prise.
Ne pas utiliser d'adaptateurs avec les outils électriques mis à la masse.
Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de chocoléctrique.
b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigerateurs.
Le risque de chocolélectrique est accru en cas de mise à la masse du corps.
c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides.
Si I'eau pénétre dans l'outil, cela augmente les risques de chocolélectrique.
d) Ne pas utiliser le cordon à tort. Ne jamais utilisé le cordon pour transporter ou débrancher l'outil électrique.
Maintenir le cordon loin de la chaleur, de l'huile, des bords pointus ou des pieces mobiles.
Les cordons endommages ou usés augmentent les risques de chic électrique.
e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser un cordon de rallonge adapté à un usage extérieur.
L'utilisation d'un cordon adapté à l'usage extérieur réduit les risques de chic électrique.
f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels.
L'utilisation d'un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.
3) Sécurité personnelle
a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil electrique.
Ne pas utiliser d'outil électrique si vous étés sous l'influence de drogues, d'alcool ou de médicaments.
Pendant l'utilisation d'outils électrique, un instant d'inattention peut entraîner des blessures graves.
b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection.
L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité antidérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures.
c) Empécher les démarrages intempestifs. Veiller à ce que l'interrupteur soit en position d'arrêt avant de brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil au sol ou de le transporter.
Transporter les outils électriques avec le doigt sur l'interrupteur ou brancher les outils électriques avec l'interrupteur en position de marche peut entrainer des accidents.
d) Retirer toute clé de sécurité ou clé avant demettre l'outil électrique en marche.
Laisser une clé ou une clé de sécurité sur une partie mobile de l'outil électrique peut engendrer des blessures.
e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail.
Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.
f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pieces mobiles.
Les vêtements amples ou les cheveux longs peuvent se prendre dans les pieces mobiles.
g) En cas de dispositifs destinés au raccordement d'installations d'extraction et de recueil de la poussière, veiller à ce qu'il soids orient correctement raccordés et utilisés.
L'utilisation d'un dispositif de collecte de la poussiere peut réduire les dangers associés à la poussière.
4) Utilisation et entretien d'un outil électrique
a) Ne pas forcer sur l'outil electrique. Utiliser l'outil electrique adapté à vos travaux.
Le bon outil électrique fera le travail mistrs et en toutse sécurité au régime pour lequel il a ete concu.
b) Ne pas utiliser l'outil électrique si l'interrupteur ne le met pas en position de marche et d'arrêt.
Tout outil ne pouvant etre controle par I'interrupteur est dangereux et doit etre réparé.
c) Débrancher la prise et/ou la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques.
Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l'outil électrique.
d) Stockez les outils electriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarises avec l'outil ou ces instructions utiliser l'outil electrique.
Les outils ELECTriques sont dangereux entre les mains d'utilisateurs non habilités.
e) Entretenir les outils électriques. Verifier l'absence de mauvais alignement ou d'arrêt, d'endommagement de pieces ou toute autre condition susceptible d'affector l'opération de l'outil.
Si l'outil est endommagé, le faire réparer avant utilisation.
De nombreux accidents sont dus à des outils mal entretenus.
f) Maintainir les outils coupants aiguises et propres.
Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler.
g) Utiliser l'outil électrique, les accessoires et les mèches de l'outil, etc. conformément à ces instructions en tenant compte des conditions d'utilisation et du travail à réaliser.
L'utilisation de l'outil électrique pour des opérations différentes de celles pour lesquelles il a été concu est dangereuse.
5) Service
a) Faire entretenir l'outil électrique par un technicien habilité à l'aide de pieces de rechange identiques exclusivement.
Cela garantira le maintien de la sécurité de l'outil electrique.
PRECAUTIONS
Maintenir les enfants et les personnes infirmes éloignés.
Lorsque les outils ne sont pas utilisés, ils doivent être rangés hors de portée des enfants et des personnes infirmes.
AVERTISSEMENTS DE SECURITE COURANTS POUR LE MEULAE
a) Cet outil électrique est concu pour une utilisation en tant que meuleuse. Lisez tous les avertissements, instructions, illustrations et specifications accompagnant le present outil.
L'inobservation des instructions enumeratedes cédssous peut entrainer un choc électrique, un incendie et/ou une blessure grave.
b) Les opérations telles que le sablage, le brossage, le polissage ou la découvertne sont pas recommendées à l'aide duprésent apparéil.
Toute utilisation de cet apparéil à une fin autre que celles prévues est dangereuse et peut provoquer une blessure corporelle.
c) N'utilisez pas d'accessoires autres que ceux spécifiquement designés et recommends par le fabricant.
Le fait de pouvoir fixer un accessoire sur l'appareil ne signifie pas que son utilisation est sécurisée.
d) La vitesse nominale de l'appareil doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique.
Les accessoires utilisés à une vitesse supérieure à la vitesse nominale peuvent se briser et se detacher.
e) Le diamètre extérieur et l'épaissur de votre accessoire doivent être inférieurs à la capacité nominale de votre outil électrique.
Les accessoires de taille incorrecte ne peuvent etre correctement protégés ou contrôlés.
f) La taille d'ancrage des roues, brides, plaques ou autres accessoires doit etre adaptee a l'arbre de I'outil electrique.
Les accessoires comptant des orifices d'ancrage qui ne correspondent pas au matériel de montage de l'outil électrique seront déséquilibrés, entraînant des vibrations excessives pouvant aboutir à une perte de contrôle.
g) N'utilisez pas d'accessoire endommagé. Avant chaque utilisation, vérifie que l'accessoire (par exemple les meules) n'est pas ébrché, craquelé ou
défectieux, que la plaque n'est pas fissurée ou usée, et que la Brosse est bien fixée et en bon état. Si l'outil électrique ou l'accessoire est tombé, vérifie qu'il n'est pas endommagé ou installez un accessoire en bon état. ÀpRES avoir vérifié l'accessoire ou en avoir installé un nouveau, restez à l'écart de l'accessoire et faites tourner l'outil à vidependant une minute à vitesse maximale.
Si les accessoires sont endommages, ils se casset pendant ce test.
h) Portez un équipement de protection individuelle. Selon l'application, utilisez un masque ou des lunettes de sécurité. Si besoin, portez un masque anti-poussière, des protecteurs d'oreille, des gants et un tablier capable d'arrêter les petits fragments abrasifs.
La protection oculaire doit être capable d'arreter les projections de débris généres au cours des différentes opérations. Le masque à poussière et le respirateur doivent être capables de filtrer les particules générées par votre opération. Une exposition prolongée à des bruits de haute intensité peut entraîner une perte d'audition.
i) Toutes les personnes à proximé doivent rester à distance de l'aire de travail. Toute personne entrant dans l'aire de travail doit porter un équipement de protection individuelle.
Les fragments de pieces usinée ou d'accessoire brisé peuvent être projétés au-delà de la zone d'opération immédiate et provoquer une blessure.
j) Maintenez l'outil électrique uniquement par les surfaces isolées lorsque vous effectuez une opération au cours de laquelle l'accessoire peut entraer en contact avec des cables ou son propre cable d'alimentation.
Si l'accessoire de découvert entre en contact avec un cable sous tension, les pieces métalliques de l'outil électrique risquent de transmettre le courant et d'infliger une décharge électrique à l'opérateur.
k) Eloignez le cordon de l'accessoire en rotation. Si vous perdez le contrôle, le cordon risque d'être découvert, et vous risquez de vous coincer le main ou le bras dans l'accessoire en rotation.
I) Ne posez jamais l'outil électrique avant l'arrêt complet de l'accessoire.
L'accessoire en rotation risque d'accrocher la surface et de vous faire perdre le contrôle de l'outil electrique.
m) Ne faites pas tournier l'outil électrique pendant que vous le transportez à la main.
L'accessoire en rotation risque d'accrocher vos vêtements ou de vous blesser.
n) Nettoyez régulierement les évents de l'outil électrique.
Le ventilateur du moteur risque d'attirer la poussière à l'intérieur du logement et l'accumulation excessive de metaux en poudre risque de provoquer un court-circuit.
o) N'utilise pas l'outil electrique à proximé de matériaux inflammables.
Ces matériaux risquent de prendre feu sous l'effet des étincelles.
p) N'utilise pas d'accessoires nécessitant des liquides de refroidissement.
L'usage d'eau ou d'autres liquides de refroidissement peut entrainer une électrocution ou un choc électrique.
RECUL DE L'APPAREIL ET AVENTISSEMENTS ASSOCIÉS
Le recul est une réaction soudaine provoquée par le pincement ou le coincement d'une meuleuse, d'une plaque, d'une brosse ou autre type d'accessoire. L'accessoire en rotation cale alors rapidement, ce qui projette l'outil électrique dans la direction opposée à la rotation de l'accessoire.
Par exemple, si une meule est coincée par la pierce à usiner, le rebord de la meule entrant dans le point de pincement peut accrocher la surface du matériel, entraînant un déchaussement de la meule. La meule peut alors devier de sa trajectory, vers l'opérateur ou dans la direction opposée, selon la direction de la meule au point de pincement. Les meules abrasives risquent de se briser.
Le recul est le résultat d'une utilisation abusive de l'outil électrique et/ou de l'inobservation des procédures d'utilisation. Il peut être évité en suivant les quelques précautions indiquées ci-dessous.
a) Maintenez fermement l'outil electrique et positionnez-vous de manière à résister aux reculs. Utilisez toujours la poignée auxiliaire, si prévue sur l'appareil, afin de contrôler au moins ou recul ou la réaction de couple au cours du démarrage.
L'opérateur peut contrôler les réactions de couple ou les forces de recul s'il prend les précautions déquates.
b) Ne placez jamais votre main à proximé de l'accessoire en rotation.
En reculant, l'accessoire peut blesser votre main.
c) Ne placez pas votre corps dans la zone de recul de l'appareil.
Le recul propulse l'outil dans la direction opposée au mouvement de la meule au point de pincement.
d) Faites particulièrement attention lorsque vous travailliez sur descoins ou des rebords tranchants, etc. Evitez de faire rebondir l'accessoire et de le coincer.
Les coins, rebords tranchants ou les rebonds ont tendance à coincer l'accessoire en rotation, provoquant une perte de contrôle ou un recul.
e) Ne fixez pas de scie à chaine, de lame à sculpter ou autre lame de scie à dents.
Ces lames sont souvent à l'origine de retours et de pertes de contrôle.
AVERTISSEMENTS DE SECURITE SPECIFIQUES AUX OPÉRATIONS DE MEULAGE
a) Utilisez uniquement des types de meules reconnandées pour votre outil électrique ainsi que le dispositif de protection spécifique concu pour la meule utilisée.
Les meules autres que celles pour lesquelles cet outil électrique a été concu ne peuvent être protégées de manière ajustate et ne sont pas sécurisées.
b) Le dispositif de protection doit être correctement fixé à l'outil électrique et positionné de manière à assurer une sécurité optimale, en laissant exposée la plus petite partie possible de la meule.
Le dispositif de protection protège l'opérateur en cas de bris de la meule ou de contact accidentel.
c) Les meules doivent uniquement etre utilisées pour les applications recommandées. Par exemple : n'utilisez pas le cote à tronconner de la meule pour abraser.
Les meules de tronçonnage par abrasion sont prévues pour un meulage périhérique. L'application d'une force laterale peut les faire briser en éclats.
d) Utilisez toujours des brides de taille et de forme adaptées à la meule utilisée.
Les brides supportent la meule, réduisant ainsi le risque de bris. Les brides de meules de tronçonnage doivent différentes des brides de meules de remouleur.
e) N'utilisez pas de meules usées provenant d'outils électriques plus puissants.
Les meules prévues pour des outils électriques plus puissants ne sont pas adaptées à la vitesse (supérieure) d'un outil de plus petite taille et risquent d'éclater.
PRECAUTIONS D'UTILISATION DE LA MEULEUSE
- Ne jamais faire fonctionner ces outils sans couvre-meules.
- N'utiliser les meules qu'vec la "vitesse de sécurité" au moins aussi elevée que la "vitesse horscharge" indiquée sur la plaque signalétique de l'outil.
- Maintenir toujours fermement la poignee principale et la poignee laterale de la machine. Dans le cas contraire, la force de recul peut amoindrir la précision de travail etprésenter ainsi quelque danger.
- Ne pas travailler pres d'équipements de soudure. La rotation peut devenir instable si on travaille pres d'équipements de soudure.
SPECIFICATIONS
| Modèle G10SG G12SG | |||
| Tension (par zone)* (110V, 115V, 220V, 230V, 240V) | ~ | ||
| Puisance* 670 W | |||
| Vitesse hors charge* 12000/min 10000/min | |||
| Meule | diamètre extérieur × diamètre intérieur | 100 × 16 mm | 115 × 22,23 mm |
| vitesse péripérisque 4300 m/min 4800 m/min | |||
| Poids (unité principale uniquement) 1,3 kg | |||
- Assurez-vous de vérifier la plaque signalétique sur le produit, car elle peut changer suivant les zones
ACCESSIONS STANDARD
(1) Meule 1
(2)Clef 1
(3) Poignée latérale Les accessoires standard sont sujets achangement sans prévis.
APPLICATIONS
Enlevement des Bavures de moulage et finition de différentes sortes de matériaux en acier, bronze ou aluminium et de moulages.
Meulage de sections soudues ou de sections coupées par soudage.
OMeulage de résines synthétiques, d'ardoises, de briques, de marbre, etc.
AVANT LA MISE EN MARCHE
1. Source de puissance
S'assurer que la source de puissance autiliser correspond àla puissance indiquée sur la plaque signalétique du produit.
2. Interrupteur de puissance
S'assurer que l'interrupteur de puissance est en position ARRET. Si la fiche est branchée alors que l'interrupteur est sur MARCHE, l'outil démarre immidiatement et peut provoquer un grave accident.
3. Fil de rallonge
Lorsque la zone de travail est éloignée de la source de puissance, utiliser un fil de rallonge d'une épaisseur suffisante et d'une capacitéa suffisante. Le fil de rallonge doit être aussi court que possible.
4. Fixation et réglage du couvre-meule
Le couvre-meule est un dipositif de protection pour éviter une blessure au cas oula meule se brisserait lors du fonctionnement. S'assurer qu'il est correctement placé et fixé avant de commencer meuler et régler l'angle souhaïte du modele. S'assurer que l'écrou de réglage est resséré à fond après le réglage du couvre-meule.
- S'assurer que la meule utilisée est le bon modele, et qu'elle est depourvue de fêlures et de defaults de surface. Vérifier aussi que la meule est correctement montée et que l'écrou de la meule est bloqué Consulter la section "Montage de la meule".
6. Effectuer un essai
Avant de commencer une opération de meulage, la machine doit être essayée dans une zone sure pour vérifier qu'elle est correctement assemblée et que la meule est depourvue de defaults évidents. Les durées recommendées de ces essais sont les suivantes:
Aprés remplacement de la meule 3 minutes minimum Avant de commencer un travail de routine 1 minute minimum
7. Vérifier la goupille de blocage
Vérifier que la goupille de blocage est dégagée en poussant la goupille deux ou trois fois avant de brancher l'outil. (Voir Fig. 2)
8. Mise en place de la poignée latérale
Visser la poignée latorale dans le couvercle d'engrenage.
FONCTIONNEMENT
1. Pression
Pour prolonger la vie de la machine et réaliser un fini de première qualité, il est important de ne pas surcharger la machine en exercant ant une pression trop grande. Dans la plupart des applications, le poids de la machine seule suffit pour un bon meulage. Une trop grande pression peut entraîner une réduction de la vitesse de rotation, un moins bon fini de surface et une surcharge qui réduirait la durée de vie de la machine.
2. Angle de meulage
Ne pas appliquer la surface totale de la meule au matériel à meuler. Suivant la Fig. 1, la machine doit être tenue à un angle de 15^ - 30^ de manière à ce que le bord extérieur de la meule soit en contact avec la piece à meuler à un angle optimal.
- Pour éviter qu'une nouvelle meule ne creuse la piece à meuler, le meulage initial doit se faire en tirant la machine vers l'opérateur sur la piece (Fig. 1 direction B). Une fois que le bord d'attaque de la meule est correctement abrasé, on peut meuler dans l'une ou l'autre direction.
- Précautions à prendre aussiôt le meulage terminé
Après avoir arrêté la machine, ne pas la poser avant l'arrêt complet de la meule. Cette précaution évitera non seulement tout accident grave, mais réduira aussi la quantité poussière et de copeaux de métal aspirée par la machine.
ATTENTION
Lorsque la machine n'est pas utilisé, elle doit être débranchée.
MONTAGE ET DEMONTAGE DE LA MEULE (Fig. 2)
ATTENTION: S'assurer demettre l'appareil hors tension et de déconnecter la prise du secteur pour éviter des problèmes.
1. Montage (Fig. 2)
(1) Retourner l'équipement de fac on à ce que l'arbre soit dirigé vers le haut.
(2) Monter la rondelle de la meule sur l'arbre.
(3) Faire correspondre la protubérance de la meule sur la rondelle de la meule.
(4) Visser par le dessus l'écrou de la meule sur l'arbre.
(5) Comme montré dans la Fig. 2, pousser la tige de verrouillage pour éviter que l'arbre ne tourne. Fixer ensuite la meule en serrant l'écrou de meule avec une clé.
2. Demontage
Meme opération en sens inverse.
ATTENTION
Vouss assurer que la meule est fermement montee.
Verifier que la tige de verrouillage est libre en appuyant deux ou trois sur la tige de verrouillage avant demettre l'outil en marche.
ENTRETIEN ET CONTROLE
1. Contrôle de la meule
Vérifier que la meule est dépourvue de félures et de défauts de surface. Balai en carbone peut se retarder facilement.
2. Contrôle des vis de montage
Vérifier régulièrement les vis de montage et s'assurer qu'elles sont correctement serrées. Resserrer immédiatement toute vis desserrée. Sinon, il y a danger sérieux.
3. Contrôle des balais en carbone (Fig. 3)
Le moteur utilise des balais en carbone qui sont des pieces qui s'usent. comme un balai en carbone trop use peut detériorer le moteur, le replacer par un nouveau du même No. que celui montré à la figure quand il est usé ou à la limite d'usure. En outre, toujours tener les balais propres et veiller à ce qu'ils coulissant librement dans les supports.
4. Remplacement d'un balai en carbone
Démonter le capuchon du balai avec un tournevis à petite tête. Le balai en carbone peut se-retirer facilement.
5. Entretien du moteur
Le bobinage de l'ensemble moteur est le "coeur" même de l'outil electro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.
6. Listes des pieces de rechange
Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-venture Hitachi/agréé.
Il sera utile deprésenter cette liste de pieces au service après-vente Hitachi agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.
Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.
MODIFICATIONS
Les outils electriques Hitachi sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.
En conséquence, il est possible que certaines pieces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.
GARANTIE
Nous garantissons que l'ensemble des Outils electriques Hitachi sont conformes aux reglementations spécifiques statutaires/nationales. Cette garantie ne couvre pas les defaults ni les dommages inherents à une mauvaise utilisation, une utilisation abusive ou l'usage et les dommages normaux. En cas de réclamation, veuillez envoyer l'Outil electrique, en l'état, accompagné du CERTIFICAT DE GARANTIE qui se trouve à la fin du Mode d'emploi, dans un service d'entretien autorisé.
NOTE
Par suite du programme permanent de recherche et de développement HITACHI, ces specifications peuvent faire l'objet de modifications sans avis préalable.
Au sujet du bruit et des vibrations
Les valeurs mesurées ont été déterminées en fonction de la norme EN50144.
Le niveau de pression acoustique pondéré A type est de 87 dB (A).
Le niveau de puissance sonore pondéré A type est de 100 dB (A).
Porter un casque de protection.
Valeur d'accelération moyenne quadratique pondérée type: 4,0m / s^2
