BEDIENUNGSANLEITUNG G 10SG HITACHI

These Anleitung vor Benutzung des Werkzeugs sorgfältig durchsen und verstehen.

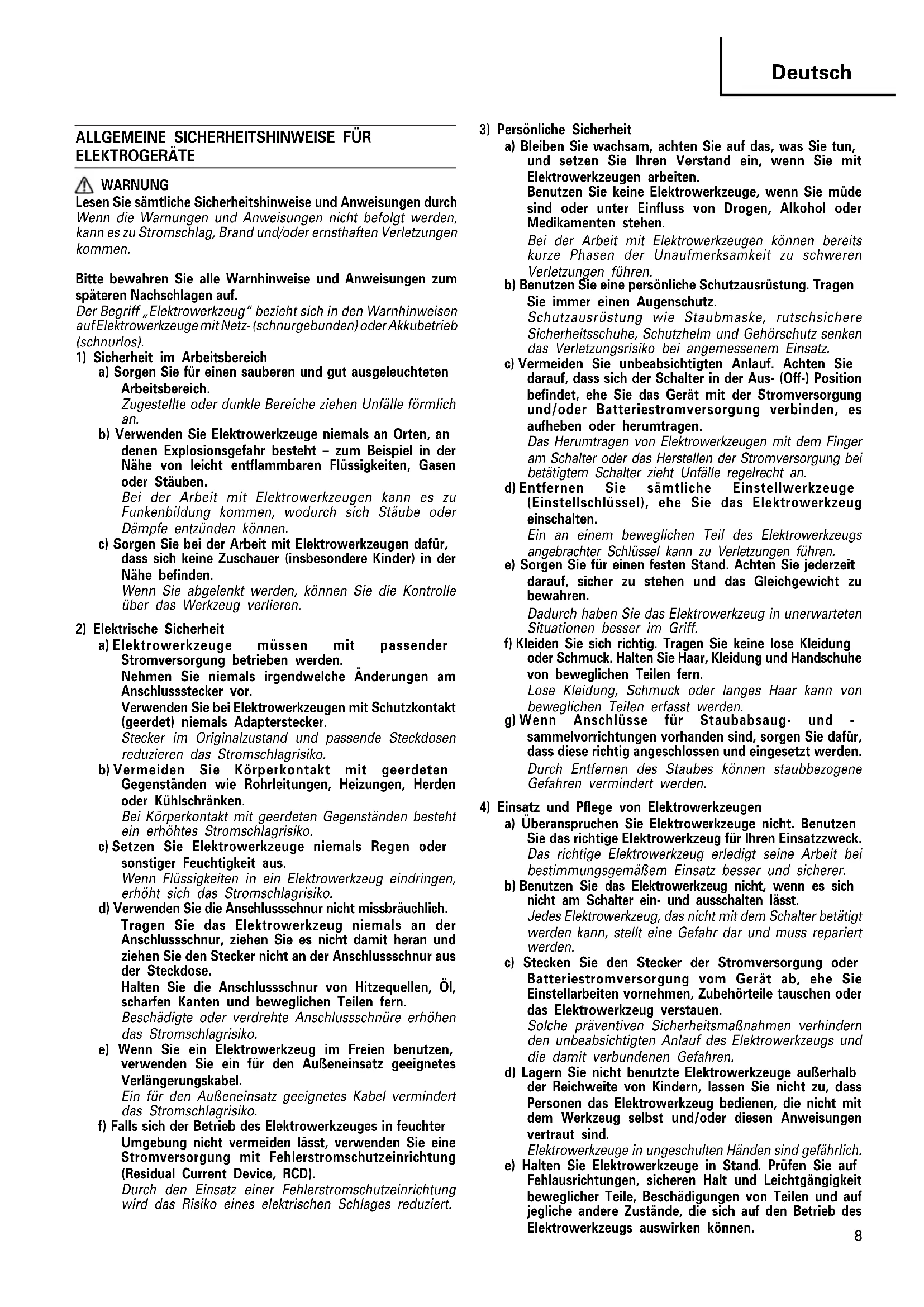

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE

WARNING

Lesen Sie s'amttliche Sicherheitshinweise und Anweisungen durch Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommt.

Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz-(schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich.

Zugestellte oder dunkle Bereicheziehen Unfälle formlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht - zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommt, wodurch sich Stäube oder Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen davon, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befinden.

Wenn Sie abgelenkt werden, konnen Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge * müssen mit passender Stromversorgung betrieben werden.

Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor.

Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.

Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränen.

Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhohtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie die Anschlusssschnur nicht missbrauchlich.

Tragen Sie das Elektrowerkzeug niemals an der Anschlusschnur,ziehen Sie es nicht damit heran undziehen Sie den Stecker nicht an der Anschlusschnur aus der Steckdose.

Halten Sie die Anschlusschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.

Beschädigte oder verdrehte Anschlusschnüre erhöhen das Stromschlagrisiko.

e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den AuBeneinsatz geeignetes Verlängerungskabel.

Ein für den AuBeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.

f) Falls sich der Betrieb des Elektrowerkzeuge in feuchter Umgebung nicht vermeiden{lsst, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).

Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten.

Benutzen Sie keine Elektrowerkzeuge, wenn Sie mude sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen konnen bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.

b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.

Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehorschutz senken das Verletzungsrisiko bei angemessenem Einsatz.

c) Vermeiden Sie unbeabsichtigten Anlauf. Achten Sie darauf, dass sich der Schalter in der Aus-(Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheiten oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalterzieht Unfälle regelrecht an.

d) Entfernen Sie s amtliche Einstellwerkzeuge (Einstellschluss), ehe Sie das Elektrowerkzeug einschalten.

Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.

e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen better im Griff.

f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern.

Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und - sammelvorrichtungen vorhanden sind, sorgen Sie dazu, dass diese richtig angeschlossen und eingesetzt werden.

Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pflege von Elektrowerkzeugen

a) Uberanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz better und sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lasst.

Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigten werden kann, besteht eine Gefahr dar und muss repariert werden.

c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarheiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.

Solche préventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern,让他们不能 zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind gefährlich.

e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgangigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können.

Bei Beschädigungen halten Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger*häufig hangen und sind einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehor, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen - beachten Sie bereits die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Elektrowerkzeuge durch qualifizierte Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten.

Dies sorgt davon, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT

Von Kindern und gebrechlichen Personen fernhalten.

Werkzeuge sollenen bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

ALLGEMEINE SICHERHEITSHINWEISE FÜR SCHLEIFARBEITEN

a) Dieses Elektrowerkzeug kann für Schleifarbeiten eingesetzt werden.itte beachten Sie samtliche mit thisem Gerat gefelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben.

Wenn nicht sãmtliche nachstehenden Anweisungen befolggt werden, kann es zu Stromschlag, Feuergefahr und/oder ernsthaften Verletzungen kommt.

b) Es wird empfohlen,这点 Elektrowerkzeug nicht zum Sandpapierschleifen, Drahtbürsten, Polieren, oder Trennschleifen zu benutzen.

Arbeiten, für die diesen Elektrowerkzeug nicht konzipiert wurde, konnten eine Gefahr darstellen, die zu Verletzungen oder Geräteschäden führen konnten.

c) Verwenden Sie keine Zubehörteile, die nicht speziell vom Hersteller für die Verwendung mit dem Werkzeug konzipiert und empfohlen wurden.

Der Umstand, dass ein Zubehörteil an dem Elektrowerkzeug angebracht werden kann, bedeutet nicht, dass damit ein sicherer Betrieb garantiert ist.

d) Die Nenndrehzahl des Schleifkörpers muss mindestens der maximalen auf dem Elektrowerkzeug angegebenen Drehzahl entsprechen.

Schleifkorper, die mit einer hohenen Geschwindigkeit als ihrer Nenndrehzahl betrieben werden, konnen zerbersten und in Folge konnen Bruchstücke davon weggeschleudert werden.

e) Außendurchmesser und Dicke des Schleifkörpers müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen.

Falsch bemessene Schleifkörper konnen nicht ausreichend abgesichert oder bei Arbeit nicht ausreichend kontrolliert werden.

f) Schleifscheiben, Flansche, Schleifteller oder andere Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen.

Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, laufen mit Unwucht, vibrieren sehr stark und konnen zu einem Verlust der Kontrolle über das Werkzeug führen.

g) Benutzen Sie niemals beschädigte Schleifkörper. Überprüfen Sie vor jedem Gebrauch Einsatzwerkzeuge wie Schleifkörper auf Absplitterungen und Risse, Schleifteller auf Sprünge, Risse oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drahte. Wenn das Elektrowerkzeug oder der Schleifkörper herunter fällt, überprüfen Sie es/ihn auf Beschädigung oder montieren Sie einen unbeschädigten Schleifkörper. Lassen Sie nach Prüfung und Montage des Schleifkörpers das Elektrowerkzeug eine Minute lang mit maximaler Leerlaufdrehzahl laufen. Achten Sie damit daraufuf, dass Sie und alle anderen in der Höhe befindlichen Personen sich außerhalb der Rotationsebene des Schleifkörpers aufhalten.

Normalerweise zerbersten schadhafte Schleifwerkzeuge bei einem solchen Probelauf.

h) Tragen Sie eine Schutzausrüstung. Benutzen Sie je nach Anwendung Geschitsschutz oder Schutzbrille. Soweit angemessen, tragen Sie eine Staubmaske, einen Gehörschutz, Handschuhe sowie eine Arbeitsschürze, die geeignet sind, Sie vor Schleifkörper- und Werkstückteilchen zu schützen. Die Schutzbrille muss sich eignen, die bei entsprechlichen Arbeiten weggeschleuderten Partikel abzuwehren. Die Staub- oder die Atemschutzmaske muss in der Lage sein, die bei der Arbeit entstehenden Partikel zu filtern. Eine dauerhaft hohe Lärmbelastung kann zu Gehrverlust führen.

i) Halten Sie umstehende Personen von ihrer Arbeitsbereich fern. Jeder, der den Arbeitsbereich betritt, muss eine Schutzausrüstung/TRagen.

Werkstückeilen oder Stücke geborstener Schleifkorper können weggeschleudert werden und auch außerhalb des unmittelbaren Arbeitsbereiches Verletzungen verursachen.

j) Falls der Schleifkörper bei der Arbeit mit versteckt liegenden Leitungen oder mit der Anschlussleitung des Elektrowerkzeugs selbst in Berührung kommt kann, halten Sie das Elektrowerkzeug nur an seinen isolierten Griffflächen.

Schleifkorper, die in Kontakt mit einer spannungsführenden Leitung kommt, konnen die Metallteile des Elektrowerkzeugs spannungsführend machen und dem Bediener einen elektrischen Schlag versetzen.

k) Halten Sie die Anschlussleitung des Elektrowerkzeugs stets vom drehenden Schleifkörper fern.

Falls Sie die Kontrolle über das Elektrowerkzeug verlieren, kann die Anschlussleitung durchtrennt oder erfasst werden, und ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.

I) Legen Sie das Elektrowerkzeug niemals ab, bevör der Schleifkörper vollständig zum Stillstand gekommen ist.

Der sich drehende Schleifkorper kann in Berührung mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

m) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen.
Der sich drehende Schleifkörper kann bei versehentlicher Berührung ihre Kleidung erfassen und in ihren Körper gezogen werden.
n) Reinigen Sie regelmäßige die Luftungsöffnungen des Elektrowerkzeugs.
Das Motorgebäsezieht Staub in das Gehäuse. Übermäßige Ansammlungen von Metallstaub konnten zu elektrischen Gefährdungen führen.
o) Verwenden Sie das Elektrowerkzeug nicht in der Höhe entflammarer Materialien.
Funken konnten diese Materialien entzünden.
p) Verwenden Sie keine Zubehörteile, die flüssige Kühlmittel erfordern.
Die Verwendung von Wasser oder anderen flüssigen Kuhlmitteln kann zu einem elektrischen Schlag oder Schock führen.

RÜCKSCHLAG UND DAZU GEHÖRIGE SICHERHEITSHINWEISE

Rückschlag ist die platzliche Reaktion infolge eines Verklemmens oder Verhakens eines drehenden Schleifkorpers, eines Schleiftellers oder einer Drahtbürste etc. Dieses Verklemmen oder Verhaken führt zu einem platzlichen Stopp des rotierenden Schleifkorpers, wodurch ein unkontrolliertes Elektrowerkzeug an der Blockierstelle ruckartig gegen die Drehrichtigung des Schleifkorpers bewegt wird.

Wenn beispelssweise eine Schleifscheibe im Werkstück verklemmt oder verhakt wird, kann sich die Kante der in die Blockierstelle eindringenden Schleifscheibe in die Oberfläche des Werkstücks graben, wodurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen kann. Je nach Drehrichtigung der Scheibe an der Blockierstelle kann sich die Schleifscheibe damit auf die Bedienperson zu oder von ihr weg bewegen. Schleifscheiben können unter diesen Umständen auch brechen.

Zum Rückschlag kommt es in Folge einer falschen und/oder nicht ordnungsgemäßen Verwendung des Elektrowerkzeugs. Dies kann durch geeignete Vorsichtsmaßnahmen vermieden werden, die im Folgenden beschrieben werden.

a) Halten Sie das Elektrowerkzeug stets gut fest und bringen Sie ihren Körper und ihren Arm in eine Position, in der Sie mögliche Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusammengriff, falls vorhanden, um beim Hochlauf die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente zu haben.
Der Bediener kann Rückschlagkräfte oder Reaktionsmomente durch geeignete Vorsichtsmaßnahmen beherrschen.
b) Bringen Sie ihre Hand nie in die Nähe rotierenden Einsatzwerkzeuge.
Das Einsatzwerkzeug konnte sich beim Rückschlag über ihre Hand bewegen.
c) Meiden Sie den Bereich, in den sich das Elektrowerkzeug bei einem Rückschlag bewegen wurde.

Durch den Rückschlag wird das Elektrowerkzeug ruckartig entgegen der Drehrichtigung der Schleifscheibe an der Blockierstelle bewegt.

d) Arbeitsen Sie besonderss vorsichtig im Bereich von Ecken und scharfen Kanten etc. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemen.
An Ecken und scharfen Kanten oder beim Abprallen neigen rotierende Einsatzwerkzeuge dazu, sich zu verklemmen, was in weiterer Folge zum Verlust der Kontrolle des Werkzeugs oder zum Rückschlag führt.
e) Verwenden Sie kein Ketten- oder gezähntes Sageblatt.
Solche Einsatzwerkzeuge führen möglich zu Rückschlag oder zum Verlust der Kontrolle über das Elektrowerkzeug.

BESONDERE SICHERHEITSHINWEISE FÜR SCHLEIFARBEITEN

a) Verwenden Sie lediglich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube.
Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und ihre Verwendung ist daher nicht sicher.
b) Die Schutzhaube muss sicher am Elektrowerkzeug befestigt und so positioniert sein, dass der kleinstmögliche Teil des Schleifkörpers offen zur Bedienperson zeigt und damit ein Höchstmaß an Sicherheit garantiert wird.
Die Schutzhaube soll die Bedienperson vor Bruchstücke defekter Schleifkörper und versehentlichem Kontakt mit dem Schleifkörper schützen.
c) Schleifkörper)dürfen nur für die jeweils vorgesehenen Einsatzmöglichkeiten verwendet werden. Schleifen Sie beispielsweise nie mit der Seitenfläche einer Trennscheibe.
Trennscheiben sind zum Abtragen von Material durch die Scheibenkante bestimmt und konnen bei seitlicher Krafteinwirkung auf den Schleifkörper zerbrechen.
d) Verwenden Sie immer unbeschädigte Flansche in der für die gewährte Schleifscheibe passenden Groß und Form.
Passende Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Zerbrechens der Schleifscheibe. Flansche für Trennscheiben konnen sich von Flanschen für andere Schleifscheiben untersicken.
e) Verwenden Sie niemals durch großere Elektrowerkzeuge abgenutzte Schleifscheiben.
Für große Elektrowerkzeuge konzipierte Schleifscheiben sind nicht für die hohenen Drehzahlen kleinerer Elektrowerkzeuge ausgelegt und können brechen.

VORSICHTSMASSNAHMEN BEI DER BENUTZUNG DES WINKELSCHLEIFERS

1. These Werkzeuge nie ohne Schutzhaube benutzen.

2. Nur Schleifscheiben mit einer "Sicherheitsgeschwindigkeit" benutzen, die mindestens ebenso hoch ist wie die "Leerlaufdrehzahl", die auf dem Typenschild des Werkzeugs angegeben ist.

3. Immer den Körper-Handgriff und den Seiten-Handgriff des Elektrowerkzeugs festhalten, weil sonst die entstehende Gegenkraft zu einem ungenauen und)sagar gefährlichen Arbeiten führen kann.

4. Nicht in der Nähe von Schweißgeräten arbeiten. Wenn in der Nähe von Schweißgeräten gearbeitet wird, kann die Drehung unregelmäßig, werden.

TECHNISCHE DATEN

Model G10SG G12SG
Spannung (je nach Gebiet)* (110V, 115V, 220V, 230V, 240V)
Leistungsaufnahme* 670 W
Leerlaufdrehzahl* 12000/min 10000/min
Schleifscheibe	Außendurchmesser × Innendurchmesser	100 × 16 mm	115 × 22,23 mm
	Umfangsgeschwindigkeit 4300m/min 4800m/min
Gewicht (Gerät selbst) 1,3 kg

• Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebietändern.

STANDARDZUBEHÖR

(1) Schleifscheibe 1
(2) Schlüssel 1
(3) Handgriff 1
Das Standardzubehör kann ohne vorherige

Bekanntmachung jederzeit geändert werden.

ANWENDUNGSGEBIETE

Entfernung von GuBgrat und Endbearbeitung.
verschiedener Stahlqualitäten, Bronze-und
Aluminiummaterialien und GuBsteile.
Schleifen von geschweiteten Stücken oder von durch Brennschneiden hergestelltten Abschnitten.
Schleifen von Kunstharz, Schiefer, Ziegelstein, Marmor, usw.

VOR INBETRIEBNAHME

1. Netzspannung

Prufen, daß die zu verwendende Netzspannung der Angabe auf dem Typenschild entspricht.

2. Netzschalter

Prufen, daß der Netzschalter auf "AUS" stehen. Wenn der Stecker an das Netz angeschlossen wird, während der Schalter auf "EIN" stehen, beginnnt das Werkzeung sofort zu laufen, was gefährlich ist.

3. Veränderungskabel

Wenn der Arbeitsbereich nicht in der Höhe des Netzanschlusses liegt, ist ein Verlängerungskabel ausreichenden Querschnits und ausreichender Nennleistung zu verwenden. Das Verlängerungskabel sollte so kurz wie möglich gehalten werden.

4. Anbringen und Einstellen der Schutzhaube

Die Schutzhaube ist eine Schutzvorrichtung, durch die Schaden verhindert werden soll, wenn die

Schleifscheibe während des Betriebs zerbrechen sollte. Es ist darauf zu achten, daß die Haube ordnungsgemäß angebracht und befestigt ist, ehe mit der Schleifarbeit begonnen wird. Durch geringfügiges Lockern der Arretierschraube kann die Schutzhaube gedreht und in jedem gewünschten Winkel zur Erzielung maximaler Leistung eingestellt werden. Es ist sicherzustellen, daß die Arretierschraube nach dem Einstellen der Schutzhaube ordnungsgemäß angezogen wird.

1. Es ist weiter darauf auf zu achtenden, daß die zu verwendende Schleifscheibe die richtige Ausführung und ohne Risse und Oberflächenfehler ist. Es ist auch darauf auf zu achtenden, daß die Schleifscheibe richtig montiert und die Mutter der Schleifscheibe fest angezogen ist. Siehe Abschnitt "Anbringen der Schleifscheibe".

6. Durchführung eines Probelaufs

Ehe mit der Schleifarbeit begonnen wird, sollte man mit der Maschine einen Probelauf an einer sicheren Stelle durchführren, um sich zu überzeugen, daß sie richtig zusammengesetzt und die Schleifscheibe ohne sightbare Fehler ist.

Die empfohlene Dauer der Probeläufe beträgt:
Nach dem Austausch der Schleifscheibe
3 Minuten oder mehr.
Vor Beginn der Routinearbeit

1 Minute oder mehr.

7. Überprüfen des Sperrstiftes:

Es ist zu überprüfen, ob der Sperrstift gelost ist, indem zwei- oder dreimal vor Einschalten des Gerätes auf den Sperrstift gedrück wird. (s. Abb. 2)

8. Anbringen des Handgriffs

Den Handgriff in den Getriebedeckel einschrauben.

PRAKTISCHE SCHLEIFARBEIT

1. Druck

Zur Veränderung der Lebensdauer Maschine und für erstklassige Arbeit ist es wichtig, daß die Maschine nicht durch zu starken Druck überbelastet wird. Bei den meisten Anwendungen reicht das Gewicht der Maschine für effektives Schleifen aus. Zu starker Druck führt zu verminderter Drehzahl, unbefriedigendem Oberflächenaussehen und einer Überbelastung, die die Lebensdauer der Maschine vermindem könnte.

2. Schleifwinkel

Nicht die gesamte Fläche der Schleifscheibe auf das zu schleifende Material aufflogen. Die Maschine sollte, wie in Abb. 1 dargestellt ist, in einem Winkel von 15^ - 30^ gehalten werden, so daß Außenkante der Schleifscheibe das Werkstück in einem optimalen Winkel berührt.

1. Damit sich eine neue Schleifscheibe nicht in das Werkstück hineingrabt, sollte zu Anfang die Schleifarbeit so durchgefuhrt werden, daß der Winkelschleifer über das Werkstück zum Bedienungsmann gezogen wird (Abb. 1 Richtung B). Wenn die Vorderkante der Schleifscheibe entsprechend abgeschlaffen ist, kann das Schleifen in beiden Richtungen durchgeführt werden.

4. Vorsichtsmaßnahmen unmittelbar nach Beendigung der Arbeit

Nach dem Ausschalten darauf die Maschine erst abgelegt werden, wenn die Schleifscheibe vollig zum Stillstand gekommen ist. Abgesehen vom Vermeiden ernsthafter Unfälle wird durch diese Vorsichtsma nahme vermieden, daß Staub und Späne in die Maschine gesaugt werden.

ACHTUNG

Wenn die Maschine nicht benutzt wird, sollte der Netzstecker gezogen werden.

ANBRINGEN UND ABNEHMEN DER SCHLEIFSCHIEBE (Abb. 2)

VORSICHT: Immer den Betriebsschalter auf "Aus" stellen und den Netzstecker aus der Steckdoseziehen, um Unfälle zu vermeiden.

1. Anbringen (Abb. 2)

(1) Das Gerät umdrehen, so daß die Spindelseite nach offen weist.

(2) Die Unterlegscheibe auf die Spindel setzen.

(3) Den Vorsprung der Schleifscheibe auf die Unterlegscheibe setzen.

(4) Von oben die Mutter für die Schleifscheibe auf die Spindel schrauben.

(5) Wie in Abb. 2 gezeigt den Verriegelungsstift eindrücken, um die Drehung der Spindel zu verhufen. Dann die Schleifscheibe durch Festziehen der Mutter für die Schleifscheibe mit dem Schlüssel befestigen.

2. Abnehmen

Beim Abnehmen wird in umgekehrter Reihenfolge vorgegangen.

VORSICH

OPrufen ,ob die Schleifscheibe fest angezogen ist.

Es ist zu überprüfen, ob der Verriegelungsstift freigegeben ist, indem zwei- oder dreimal vor Einsatzen des Gerätes auf den Verriegelungsstift gedrückt wird.

WARTUNG UND INSPEKTION

1. Überprüfung der Schleifscheibe

Esistaraufzuchten，daibicheschleifscheibeohne RisseundFehleran derOberflächeist.

2. Inspektion der Befestigungsschrauben:

Alle Befestigungsschrauben werden regelmäßig inspi Ziert und geprüft, ob sie gut angezogen sind. Wenn sich eine der Schrauben lockert, muß sie sofort wieder angezogen werden. Geschieht das nicht, kann das zu erheblichen Gefahren führen.

3. Inspektion der Kohlebursten (Abb. 3)

Im Motor sind Kohlebürsten verwendet, die Verbrauchsteile sind. Übermaßig abgenutzte Kohlenbürsten führen zu Motor, problemen. Deshalb wird eine Kohlebürste durch eine neue ersetzt, die dieselbe Nummerträgt wie auf der Abbildung gezeigt, wenn sie teilweise oder ganz verbraucht ist. Darüber hinaus mussen die Kohlebürsten immer sauber gehalten werden und müssen sich in der Halterung frei bewegen konnen.

4. Austausch einer Kohlebürste

Der Bürstendeckel wird mit einem Steckschluss abmontiert. Dann kann die Kohlebürste weniger entfern werden.

5. Wartung des Motors

Die Motorwicklung ist das "Herz" des Elektrowerkzeugs. Daher ist weitere sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit Öl oder Wasser in BerUhrung kommt.

6. ListederWartungsteile

A:Punkt Nr.

B:Code Nr.

C: Verwendete Anzahl

D:Bemerkungen

ACHTUNG

Reparatur, Modifikation und Inspektion von Hitachi-Elektrowerkzeugen müssen durch ein autorisiertes Hitachi-Kundendienstzentrum durchgeführt werden. These Teililiste ist hilfreich, wenn sie dem autorisierten Hitachi-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehängt wird.

Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.

MODIFIKATIONEN

Hitachi-Elektrowerkzeuge werden fortwährend verbessert und modifiziert, um die neuesten technischen Fortschritte einzubauen.

Dementsprechend ist es möglich, daß einige Teile (z.B. Codenummern bzw. Entwurf) ohne vorherige Benachrichtigung geändert werden.

GARANTIE

Auf Hitachi-Elektrowerkzeuge gewährren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung finden, an ein von Hitachi autorisiertes Servicecenter.

ANMERKUNG

Aufgrund des ständigen Forschungs-und Entwicklungprogramms von HITACHI sind Änderungen der hierin gemachteten technischen Angaben nicht ausgeschlossen.

Information über Betriebslarm und Vibration

Die Meßwerte wurden entsprechend EN50144 bestimmt.

Der typische A-gewichtete Schalldruckt ist 87 dB (A). Der typische A-gewichtete Schalleistungspegel ist 100 dB (A).

BeiderArbeitimmerohrenschutztragen.

Der typische gewogene quadratische Mittelwert für die Beschleunigung ist 4,0m / s^2

AVERTISSEMENTS DE SECURITE GENÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES

AVERTISSEMENT

2) Elektrische veiligkeit

Hitachi Power Tools Österreich GmbH

Str. 7, Objekt 58/A6, Industriezentrum NO -Sud 2355

Wiener Neudorf, Austria

Tel: [phone]

Fax: [phone]

English	EC DECLARATION OF CONFORMITY We declare under our sole responsibility that this product is in conformity with standards or standardized documents EN60745, EN55014 and EN61000 in accordance with Council Directives 2004/108/EC and 98/37/EC. This product also complies with the essential requirements of 2006/42/EC to be applied from 29 December 2009 instead of 98/37/EC. The European Standards Manager at Hitachi Koki Europe Ltd. is authorized to compile the technical file. This declaration is applicable to the product affixed CE marking.	Nederland	EC VERKLARING VAN CONFORMITEIT Wij verklaren onder eigentwoordelijkheid dat dit produit conform de rechtlichen en gestandserde documenten EN60745, EN55014 en EN61000 voldoet aan de eisen van EEG Bepalingen 2004/108/EC en 98/37/EC. Dit product voldoet ook aan de essentièle vereisten van 2006/42/EC toegepast vanafDecember 2009, in plaats van 98/37/EC. De manager voor Europes normen van Hitachi Koki Europe Ltd. hebte de beveegdheid tot het samenstellen van het technische bestand. Deze verwklaring is van toepassing op Produkten voorzien van de CE-markeringen.
Deutsch	ERKLÄRUNG ZUR KONFORMITÄT MIT CE-REGELN Wir erklärern mit alleiniger Verantwortung, daß diese Produkte den Standards oder standardisierten Dokumenten EN60745, EN55014 und EN61000 in Übereinstimmung mit den Direktiven des Europarats 2004/108/CE und 98/37/CE entspricht. Diese Produkte entspricht auch den wesentlichen Anforderungen der Richtlinie 2006/42/CE, die ab 29 Dezember 2009 staat 98/37/CE in Kraft ist. Der Manager für europäische Standards bei der Hitachi Koki Europe Ltd. ist zum Verfassen der technischen Daten bei befügt. Diese Erklärung gilt für Produkte, die die CE-Markierung tragen.	Espanol	DECLARACION DE CONFORMIDAD DE LA CE Declaramos bajo esta una responsabilitad que este produit está de agrees con las normas o con los documentos de normalizacion EN60745, EN55014 y EN61000, según indican las Directres del Consejo 2004/108/CE y 98/37/CE. Este produit también cumple con los requisitos esencias de 2006/42/CE aplicables desde el 29 deDICembre de 2009 en lugar de 98/37/CE. El Jefe de Normas Europeas de Hitachi Koki Europe Ltd. está autorizzato para recopilar ARCHivos tícnicos.Estadeclaración se aplica a los produits con marcas de la CE.
Français	DECLARATION DE CONFORMITE CE Nous déclarons sous notre seule et entière responsabilité que ce produit est conforme aux normes ou documents normalisés EN60745, EN55014 et EN61000 en accord avec les Directives 2004/108/CE et 98/37/CE du Conseil. Ce produit est également conforme aux exigencies essentielles de 2006/42/CE applicables à compter du 29 décembre 2009 en lieu et place de celle de 98/37/CE. Le responsable des normes européennes d'Hitachi Koki Europe Ltd. est autorisé à compiler les données techniques. Cette déclaration s'applique aux produits designés CE.	Portugues	DECLARÇÃO DE CONFORMIDADE CE Declaramos, sob{nossa uncona e inteira responsabilitad, que este produit está de agrees con as normas ou documentos normativos EN60745, EN55014 e EN61000, em conformidade com as Diretrizes 2004/108/CE e 98/37/CE do Conselho. Este produit también está em conformidade com os requisitos Essentials da 2006/42/CE, a serem aplicados a partir de 29 de Dezembro de 2009 em substituição da 98/37/CE. O Gestor de Normas Europeias da Hitachi Koki Europe Ltd. está autorizzato a compiling o ficheiro tícnico.Estadeclarção se aplica aos produits designados CE.
Italiano	DICHiarAZIONE DI CONFORMITÀ CE Si dichiarara molto notre responsabilità che"This produit è conforme agli standard o ai documenti standardizzati EN60745, EN55014 e EN61000 conforme alle direttive 2004/108/CE e 98/37/CE del concilio. Questo produit è conforme anc'a requisiti 2006/42/CE vigente i partire dal 29 novembre 2009 inceveque dei requisiti 98/37/CE. Il Responsabile delle Norme Europee di Hitachi Koki Ltd. è autorizzato a compilarare la schedules tecnica. Questa dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.	Eλληνικα	EK ΔΗΟΝΗ ΕΝΑΡΜΟΝΙΣΜΟΥ Δηλώνουμε Μαύλυτη Μινεθυνότητα Μαύ το Φροιγόν είναν εφαρμονιαίνενο με τα προτιπα έη τα ἀγραρα προτιπων EN60745, EN55014 κα ΕN61000 σε αυμαρνίανιμε τις Εόδηνιες του Συμβουλιοι 2004/108/ΕΚ κα Εθ37/ΕΚ. Autó to προιδν επισκηντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοντοV. O utεμθυνος γία τε ευμαιαίκα προτιπα στην Hitachi Koki Europe Ltd. είναιεξαίασδιδμενονς αν συντάσει τον τέχνικο φακλο. Autónη δηλωσηιούχιει στο προιγόν με to Σημαδι CE.
Representative office in Europe Hitachi Power Tools Europe GmbH Siemensring 34, 47877 Willich 1, F. R. Germany Technical file at: Hitachi Koki Europe Ltd. Clonshaugh Business & Technology Park, Dublin 17, Ireland Head office in Japan Hitachi Koki Co., Ltd. Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan		CE 30.11.2009 R. Kato K. Kato Board Director

Hitachi Koki Co., Ltd.
