AN65AG2 - Support mural SHARP - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Support mural pour téléviseurs jusqu'à 65 pouces, capacité de charge maximale de 45 kg, inclinaison de 15 degrés.
Utilisation	Conçu pour un montage mural facile et sécurisé, compatible avec les normes VESA.
Maintenance et réparation	Vérifier régulièrement les vis et les fixations pour assurer la sécurité du montage.
Sécurité	Installation recommandée par un professionnel pour éviter tout risque de chute.
Informations générales	Produit léger, facile à installer, livré avec tous les accessoires nécessaires.

FOIRE AUX QUESTIONS - AN65AG2 SHARP

Comment installer le support mural SHARP AN65AG2 ?

Pour installer le support mural, commencez par localiser les points de fixation sur le mur. Utilisez un niveau à bulle pour vous assurer que le support est droit. Marquez les emplacements des vis, percez des trous, insérez des chevilles, puis fixez le support avec les vis fournies.

Quelle est la capacité de poids maximale du support mural SHARP AN65AG2 ?

Le support mural SHARP AN65AG2 peut supporter un poids maximum de 50 kg.

Le support mural est-il compatible avec tous les types de téléviseurs ?

Le support mural SHARP AN65AG2 est compatible avec les téléviseurs ayant une norme VESA de 200 x 200 mm à 600 x 400 mm. Vérifiez la norme VESA de votre téléviseur avant l'achat.

Comment ajuster l'angle de mon téléviseur une fois installé ?

Le support mural SHARP AN65AG2 permet un ajustement de l'angle. Utilisez les vis de réglage situées sur les bras du support pour modifier l'angle de vue selon vos préférences.

Que faire si le support mural ne s'adapte pas à mon téléviseur ?

Si le support mural ne s'adapte pas, vérifiez la norme VESA de votre téléviseur et comparez-la aux spécifications du SHARP AN65AG2. Si elles ne correspondent pas, vous devrez peut-être envisager un autre type de support.

Comment nettoyer le support mural ?

Utilisez un chiffon doux et sec pour nettoyer le support mural. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Y a-t-il une garantie pour le support mural SHARP AN65AG2 ?

Oui, le support mural SHARP AN65AG2 est généralement accompagné d'une garantie de 2 ans. Veuillez consulter le manuel pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI AN65AG2 SHARP

Téléviseur couleur LCD et le support de montage au mur

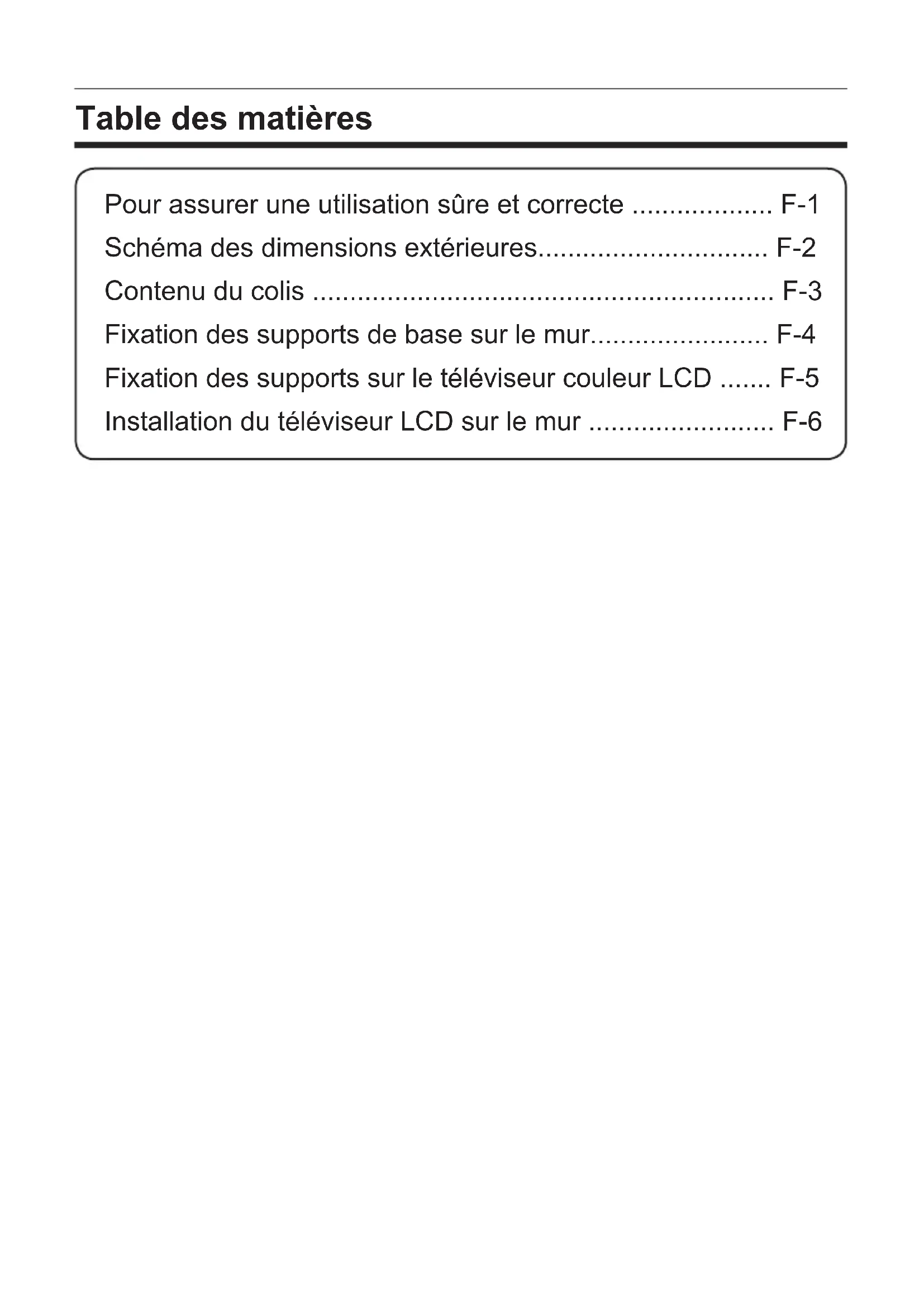

Pour assurer une utilisation sûre et correcte ...... F-1

Schéma des dimensions extérieures.... F-2

Contenu du colis ...... F-3

Fixation des supports de base sur le mur.... F-4

Fixation des supports sur le téléviseur couleur LCD ..... F-5

Installation du téléviseur LCD sur le mur ...... F-6

- Nous vous remercions d'avoir acheté un produit SHARP.

Avant d'utiliser ce produit, veillez absolument à lire attentivement le présent mode d'emploi. En particulier, veillez à lire la section "Pour assurer une utilisation sûre et correcte". Après avoir lu le mode d'emploi, conservez-le à un endroit commode pour pouvoir vous y référer à tout moment.

Pour assurer une utilisation sûre et correcte

Ce mode d'emploi et le produit utilisent différents affichages et différentes étiquettes pour assurer une utilisation sûre. Si vous ne tenez pas compte de ces affichages et de ces étiquettes et que vous utilisez incorrectement le produit, vous risquez d'obtenir les résultats décrits ci-dessous. Veuillez lire les informations des symboles d'avertissement suivantes avant de lire le reste de ce chapitre, et veillez à respecter rigoureusement toutes les instructions.

Avertissement:

Si vous ne suivez pas ces instructions, vous risquez de vous blesser gravement ou mortellement.

Attention:

Si vous ne suivez pas ces instructions, vous risquez de vous blesser ou d'endommager vos biens.

Signifi cation du symbole

Le symbole

indique une opération qu'il ne faut pas effectuer.

Précautions spéciales pour la sécurité

Avertissement

• Suivez les instructions contenues dans ce manuel concernant la méthode d'installation et l'orientation de l'installation. Si vous ne suivez pas ces instructions, vous risquez de vous blesser ou de subir des dommages causés par la chute de pièces.
• Pour réaliser l'installation, il faut effectuer des travaux précis; confiez donc ceux-ci à votre revendeur ou à un entrepreneur qualifié.
• Lors de l'installation, veillez à ne pas vous pincer les doigts dans la fixation, etc.
• Assurez-vous que le mur sur lequel vous effectuez l'installation soit assez solide pour supporter le poids du téléviseur. (Fixez les fixations au matériau de renfort dans les murs.)
• N'appliquez pas d'autres charges sur les fixations d'installation. Sinon, le téléviseur risquerait de tomber et de causer des blessures et des dommages.
• Il ne faut ni modifier ni changer les pièces d'installation. Sinon, le téléviseur risquerait de tomber et de causer des blessures et des dommages.

Attention

Effectuez l'installation à un endroit peu humide et peu poussiéreux	Effectuez l'installation dans un endroit bien aéré

Consigne importante à respecter :

L'installation d'un téléviseur couleur LCD nécessite des compétences particulières et doit être confiée à un installateur qualifié. Le client ne doit pas installer lui-même le téléviseur. Sharp ne saurait être tenu pour responsable en cas d'installation incorrecte ou de tout accident, dommage ou blessure résultant d'une installation incorrecte.

À l'attention de l'installateur

• Pour garantir la sécurité de l'utilisateur, choisissez un site d'installation présentant une résistance suffi sante pour supporter le poids du téléviseur LCD et du support mural.
• Deux personnes sont nécessaires pour effectuer l'installation.
• Les vis de fi xation murale des supports de base ne sont pas comprises dans les accessoires livrés. Procurez-vous des vis adaptées au type de mur chez un détaillant spécialisé.

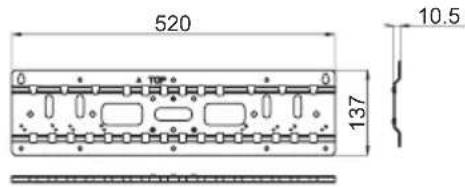

Schéma des dimensions extérieures

Support de base A
(Épaisseur de tôle 2 mm)

520 137 10.5

Supports de montage (côté mur)
(Épaisseur de tôle 1,6 mm)

98 262.6 12.5

Supports de montage (côté téléviseur)
(Épaisseur de tôle 2 mm)

46 181.2 14.6

Support de base B
(Épaisseur de tôle 1,6 mm)

119.4 520 5.3

Réglettes de fixation du téléviseur

(Épaisseur de tôle 2 mm)

52 621.5 15 24.6

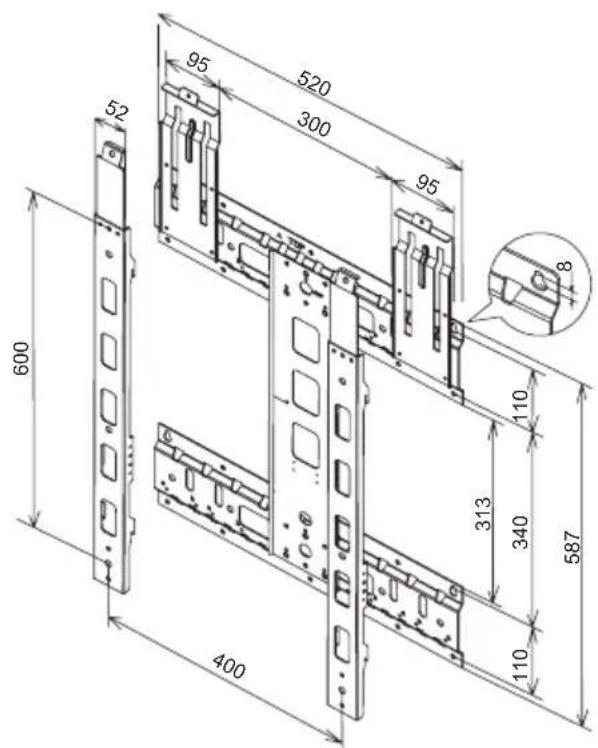

Schéma d'assemblage

52 95 520 300 95 600 400 110 8 313 340 587 110

Unités : mm

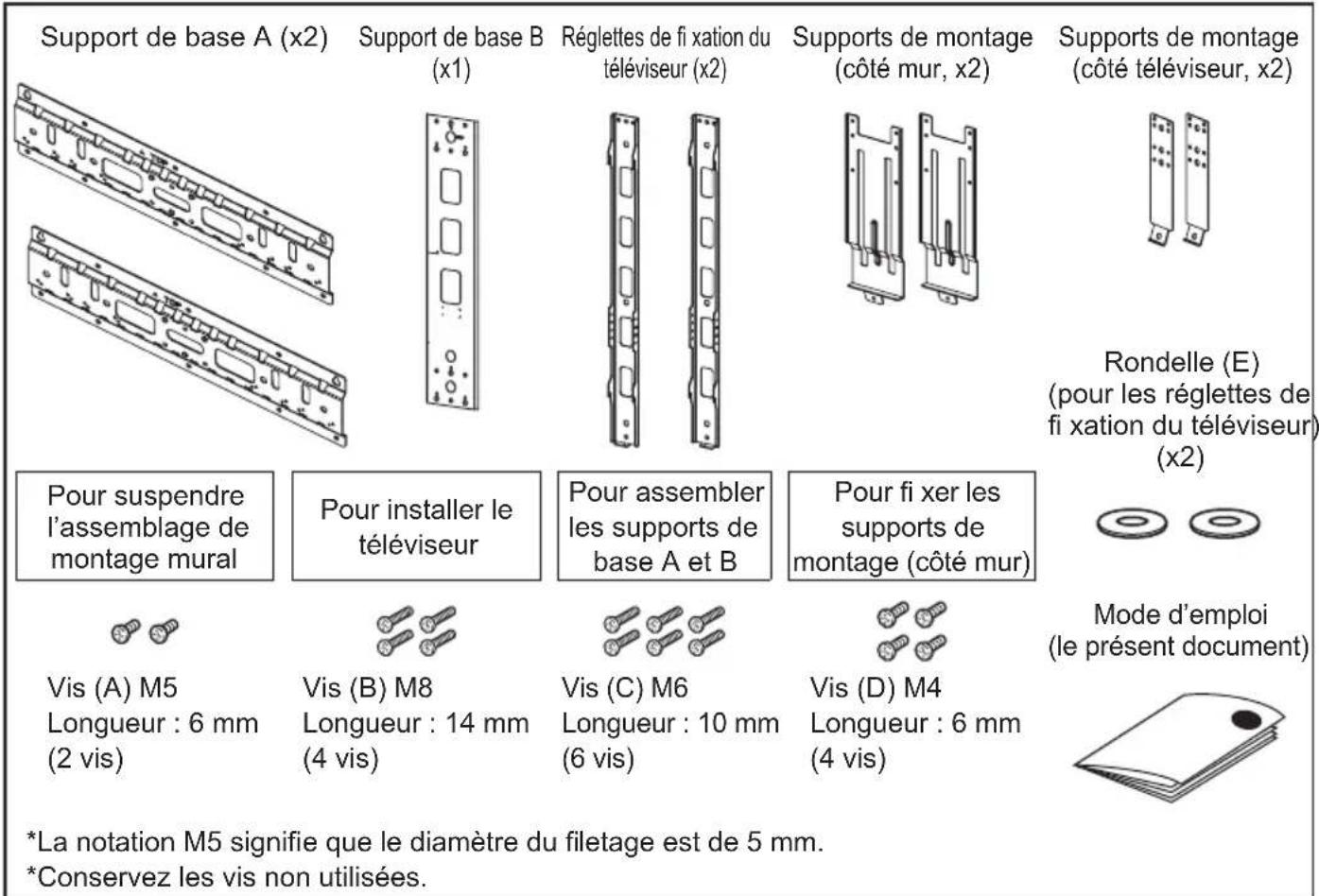

Contenu du colis

Support de base A (x2) Support de base B (x1) Réglettes de fixation du téléviseur (x2) Supports de montage (côté mur, x2) Supports de montage (côté téléviseur, x2) Pour suspendre l'assemblage de montage mural Pour installer le téléviseur Pour assembler les supports de base A et B Pour fixer les supports de montage (côté mur) Vis (A) M5 Longueur : 6 mm (2 vis) Vis (B) M8 Longueur : 14 mm (4 vis) Vis (C) M6 Longueur : 10 mm (6 vis) Vis (D) M4 Longueur : 6 mm (4 vis) *La notation M5 signifie que le diamètre du filetage est de 5 mm. *Conservez les vis non utilisées. Rondelle (E) (pour les réglettes de fixation du téléviseur) (x2) Mode d'emploi (le présent document)

Vous aurez également besoin du matériel suivant :

Choix du site d'installation

• Vis pour fixation murale (20 vis, disponibles dans le commerce) Lors de l'installation du téléviseur, demandez conseil au revendeur ou à un installateur qualifié.
• Fil à plomb (ou une rondelle attachée à une ficelle) • Aiguille ou punaise
• Coussins, tissus doux, etc. - Outils (tournevis cruciforme Phillips)
• Les téléviseurs couleur LCD sont caractérisés par un angle de vision (champ angulaire dans lequel l'image est clairement visible). La meilleure vue est obtenue directement en face de l'écran. Choisissez le site d'installation du téléviseur en tenant compte de la posture des téléspectateurs, de la ligne de visée et des portées visuelle et sonore.

- Sharp ne saurait être tenu pour responsable en cas de dommages ou autres en cas de chute du téléviseur couleur LCD due à une résistance insuffisante de l'installation ou à une installation incorrecte.

Poids indicatifs, en kg. Toutes les valeurs sont données à titre indicatif.

Marché de destination	Modèle	Téléviseur (sans le pied)	Supports de fi xation	Total
Japan LC-65XS1 59,5 5,0 64,5
Excepté pour le Japon	LC-65XS1U 59,5 5,0 64,5
	LC-65XS1E 59,5 5,0 64,5
	LC-65XS1RU 59,5 5,0 64,5
	LC-65XS1X 59,5 5,0 64,5
	LC-65XS1M 59,5 5,0 64,5
	LCD-65XS1A 59,5 5,0 64,5

Fixation des supports de base sur le mur

1

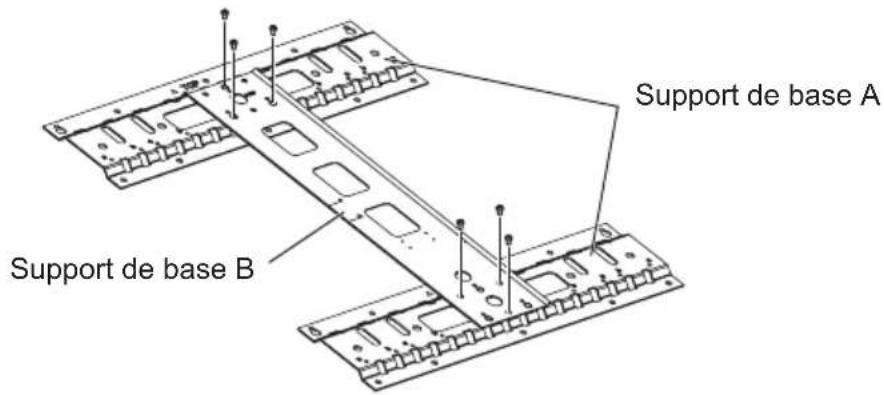

Assemblage des supports de base A et B

Assemblez les supports de base A et B à l'aide des 6 vis référencées C fournies (M6, 10 mm), comme illustré ci-dessous.

Support de base A Support de base B

2

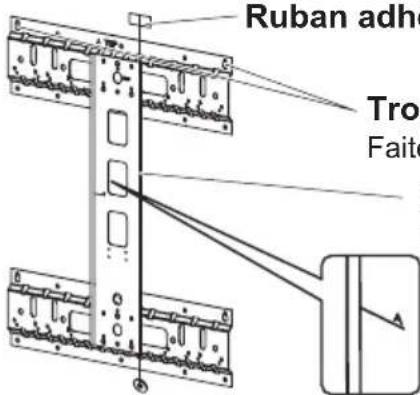

Choisissez un emplacement de montage pour les supports de base

Vérifiez la verticalité des supports de base à l'aide du fil à plomb ou équivalent. Utilisez comme référence le bord du support B, comme indiqué ci-dessous, puis marquez au crayon à papier l'emplacement des deux vis.

Ruban adhésif

Ruban adhere Tro Faite

Trous de fixation des vis en forme de

Faites une marque sur le mur au crayon à papier.

Utilisez le bord du support B comme ligne de référence pour vérifi er la verticalité ou l'horizontalité.

Les lettres et les lignes indiquent la position de la ligne centrale de l'écran du téléviseur couleur LCD. Utilisez-les comme guide pour choisir la hauteur d'installation.

A: LC-65XS1/LC-65XS1U/LC-65XS1E/ LC-65XS1RU/LC-65XS1X/LC-65XS1M/LCD-65XS1A

3

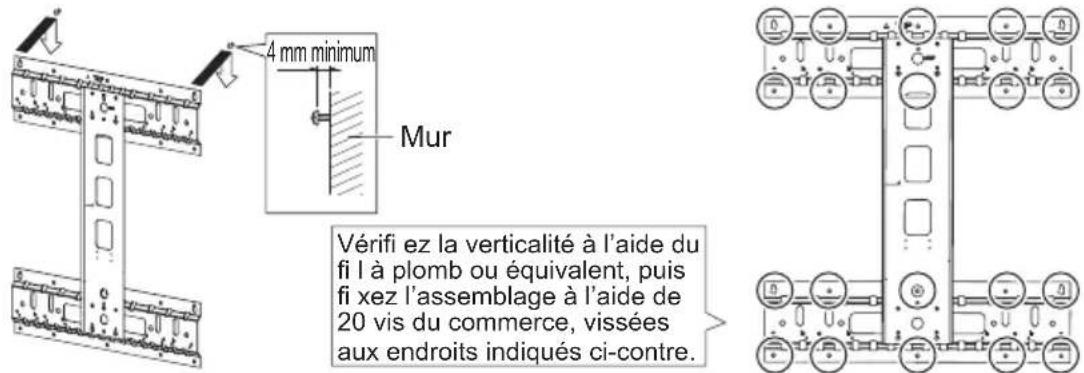

Mise en place temporaire des vis

Retirez l'assemblage des supports de base du mur et vissez de façon temporaire deux vis de fixation murale M6 du commerce sur les emplacements marqués au crayon à papier sur le mur. Laissez un espace d'au moins 4 mm entre le mur et la tête des vis, pour permettre la mise en place des supports de base. Placez l'assemblage des supports de base sur les vis puis vissez ces dernières, en vérifiant que l'assemblage ne penche pas d'un côté ou de l'autre. Terminez de fixer l'assemblage au mur à l'aide de 18 vis M6 du commerce, placées dans les emplacements indiqués ci-dessous.

4 mm minimum Mur Vérifi ez la verticalité à l'aide du fi I à plomb ou équivalent, puis fi xez l'assemblage à l'aide de 20 vis du commerce, vissées aux endroits indiqués ci-contre.

Fixation des supports de base sur le mur (suite)

4

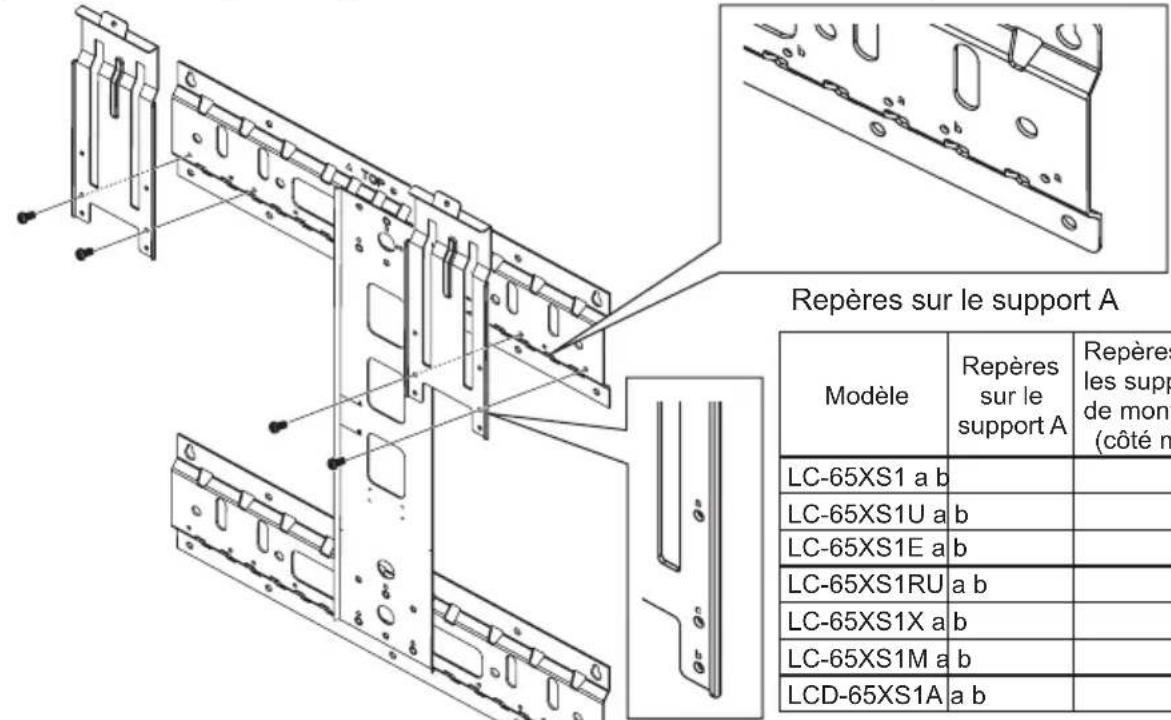

Fixation des supports de montage (côté mur) sur les supports de base

Alignez les supports de montage (côté mur) avec les 4 trous de fixation prévus à cet effet sur l'assemblage des supports de base, puis fixez-les à l'aide de 4 vis référencées D (M4, 6 mm). Les positions de montage des supports varient en fonction du modèle de téléviseur (voir tableau ci-dessous).

Repères sur le support A Modèle Repères sur le support A Repères les supp de mont (côté m LC-65XS1 a b LC-65XS1U a b LC-65XS1E a b LC-65XS1RU a b LC-65XS1X a b LC-65XS1M a b LCD-65XS1A a b

Modèle	Repères sur le support A	Repères sur les supports de montage (côté mur)
LC-65XS1 a b
LC-65XS1U a	b
LC-65XS1E a	b
LC-65XS1RU	a b
LC-65XS1X a	b
LC-65XS1M a	b
LCD-65XS1A	a b

Repères sur les supports de montage (côté mur)

Fixation des supports sur le téléviseur couleur LCD

1

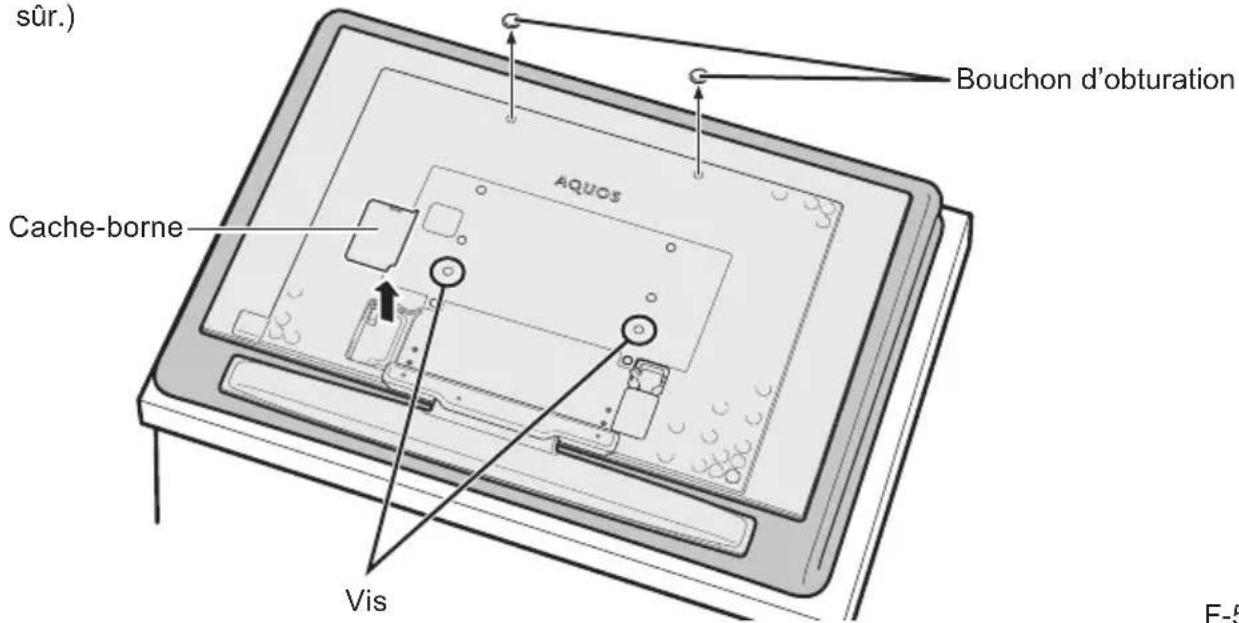

Retirez les bouchons d'obturation et le cache-borne de l'arrière du téléviseur

Placez le téléviseur sur une couverture ou tout autre tissu épais et doux, puis retirez les 2 bouchons d'obturation, les 2 vis et le cache-borne. (Conservez les bouchons et les vis en lieu sûr.)

sûr.) AQUOS Cache-borne Vis Bouchon d'obturation F-5

2

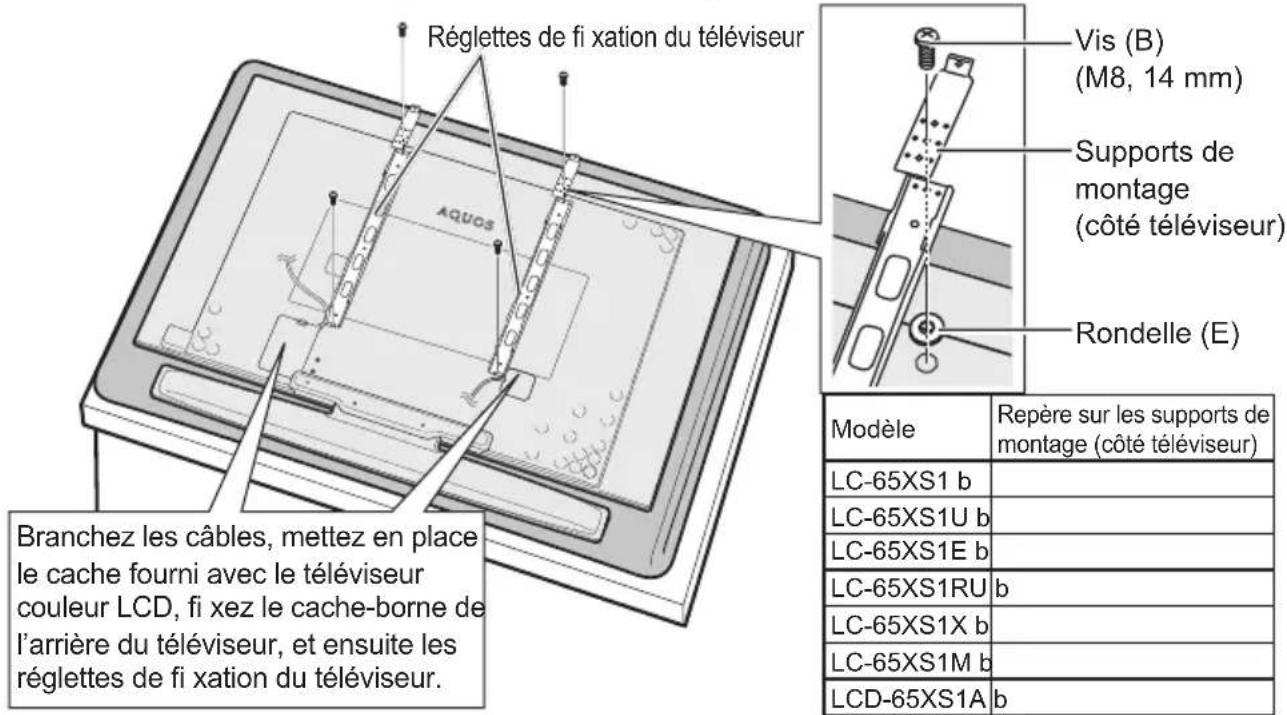

Mise en place des réglettes de fi xation et des supports de montage (côté téléviseur) et branchement des câbles

À l'aide des 4 vis référencée B (M8, 14 mm), fixez solidement les réglettes de fixation et les supports de montage (côté téléviseur) sur l'arrière du téléviseur LCD.

Procédez comme illustré ci-dessous, en respectant les sens de montage indiqués.

L'emplacement de fixation des supports de montage (côté téléviseur) varie en fonction du modèle de téléviseur LCD (voir tableau ci-dessous).

Réglettes de fi xation du téléviseur Vis (B) (M8, 14 mm) Supports de montage (côté téléviseur) Rondelle (E) AQUOS Branchez les câbles, mettez en place le cache fourni avec le téléviseur couleur LCD, fi xez le cache-borne de l'arrière du téléviseur, et ensuite les réglettes de fi xation du téléviseur. Modèle Repère sur les supports de montage (côté téléviseur) LC-65XS1 b LC-65XS1U b LC-65XS1E b LC-65XS1RU b LC-65XS1X b LC-65XS1M b LCD-65XS1A b

Installation du téléviseur LCD sur le mur

• Deux personnes sont nécessaires pour placer le téléviseur LCD sur les supports de base.
• Veillez à placer correctement le téléviseur sur les supports. En cas de fixation incorrecte, le téléviseur pourrait tomber et causer des blessures.

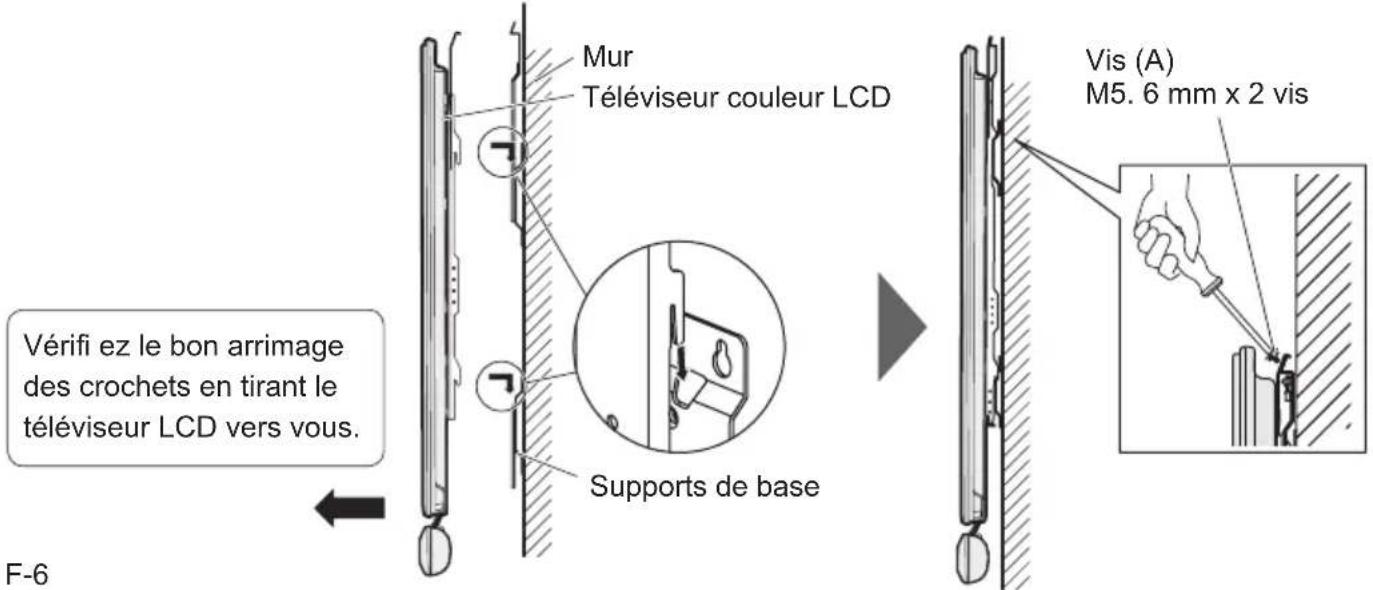

Montage du téléviseur LCD sur le mur et fi xation des vis

Insérez les crochets des réglettes de fixation du téléviseur dans les 4 trous triangulaires prévus à cet effet sur le support de base A, puis fixez le haut des supports à l'aide de 2 vis référencées A (M5, 6 mm).

Vérifi ez le bon arrimage des crochets en tirant le téléviseur LCD vers vous. F-6 Mur Téléviseur couleur LCD Supports de base Vis (A) M5. 6 mm x 2 vis
